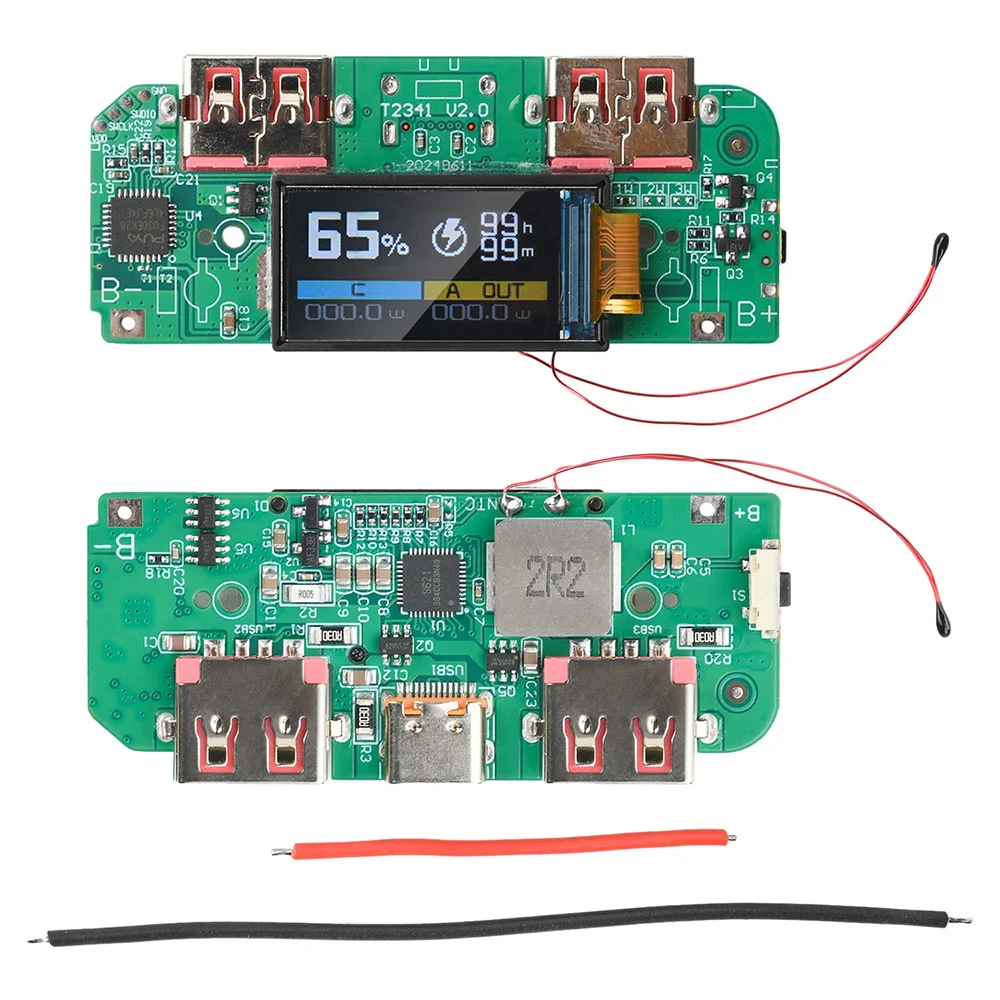

Caricabatterie rapido bidirezionale USB di tipo C da 22,5 W Convertitore Buck Modulo di alimentazione mobile Scheda madre con supporto display PD/QC/SCP/VOOC
Nota:
22,5 W è il protocollo di ricarica super veloce e la ricarica rapida bidirezionale è il protocollo PD20W.Interfacce multiple contemporaneamente non emettono ricarica rapida
Caratteristiche:
1.Compatibilità completa multiprotocollo: supporta i protocolli tradizionali come PD/QC/APPLE ed è compatibile con la ricarica rapida di tutti i dispositivi di marca
2.Protezione di sicurezza a quattro pieghe: protezione intelligente da sovraccarico/soverdischarge/sovratensione/surriscaldamento per evitare rischi per la sicurezza

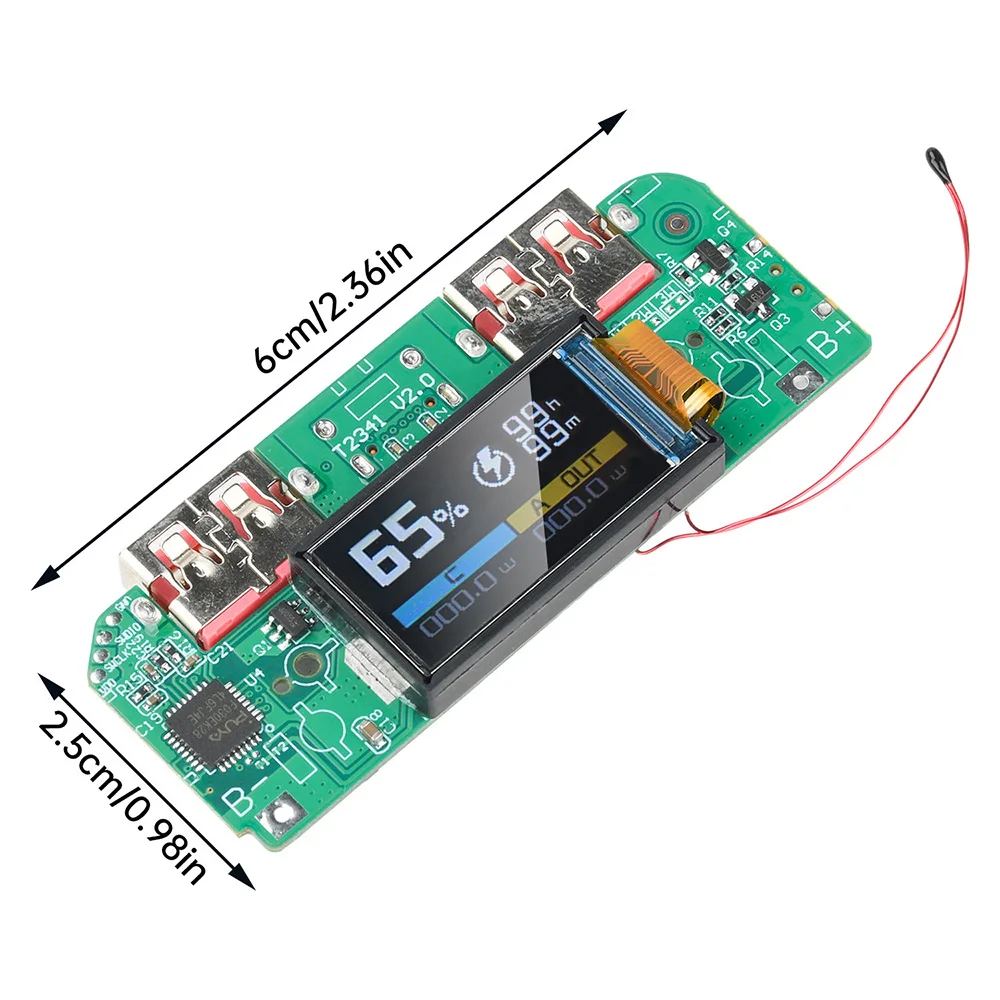

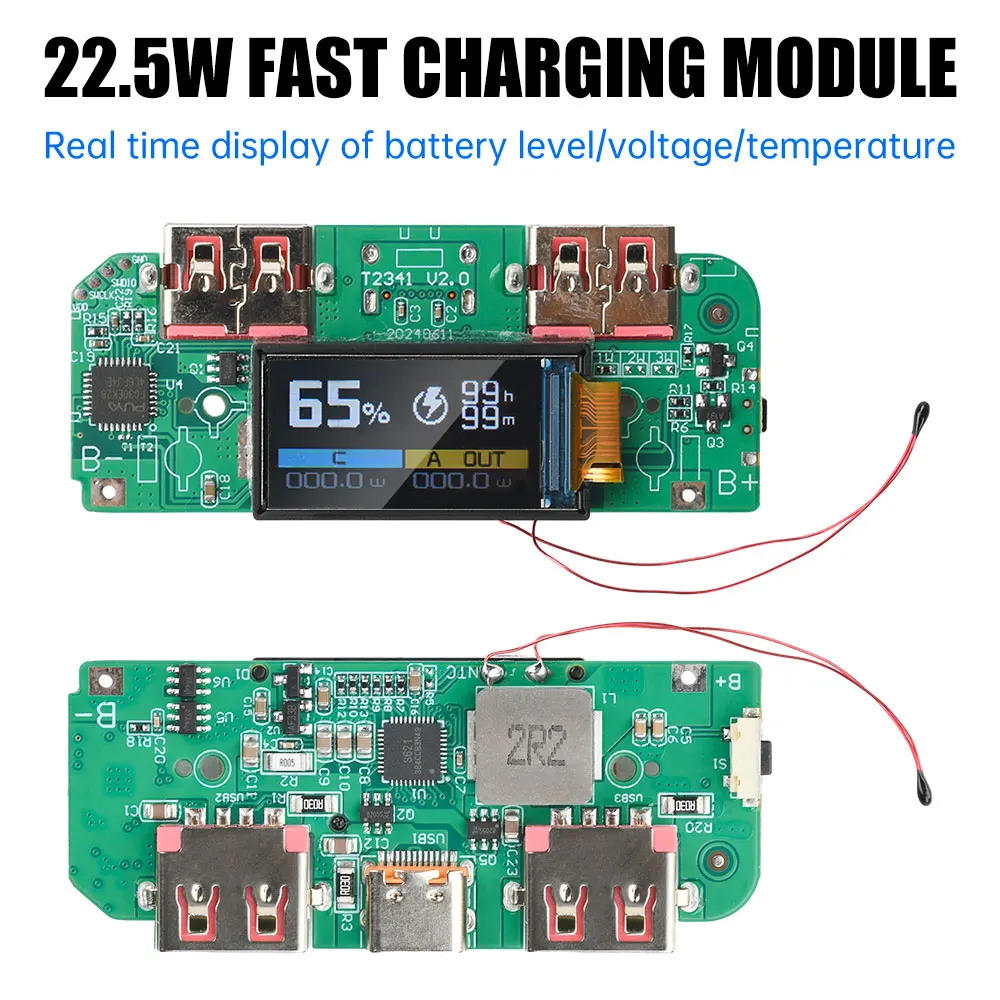

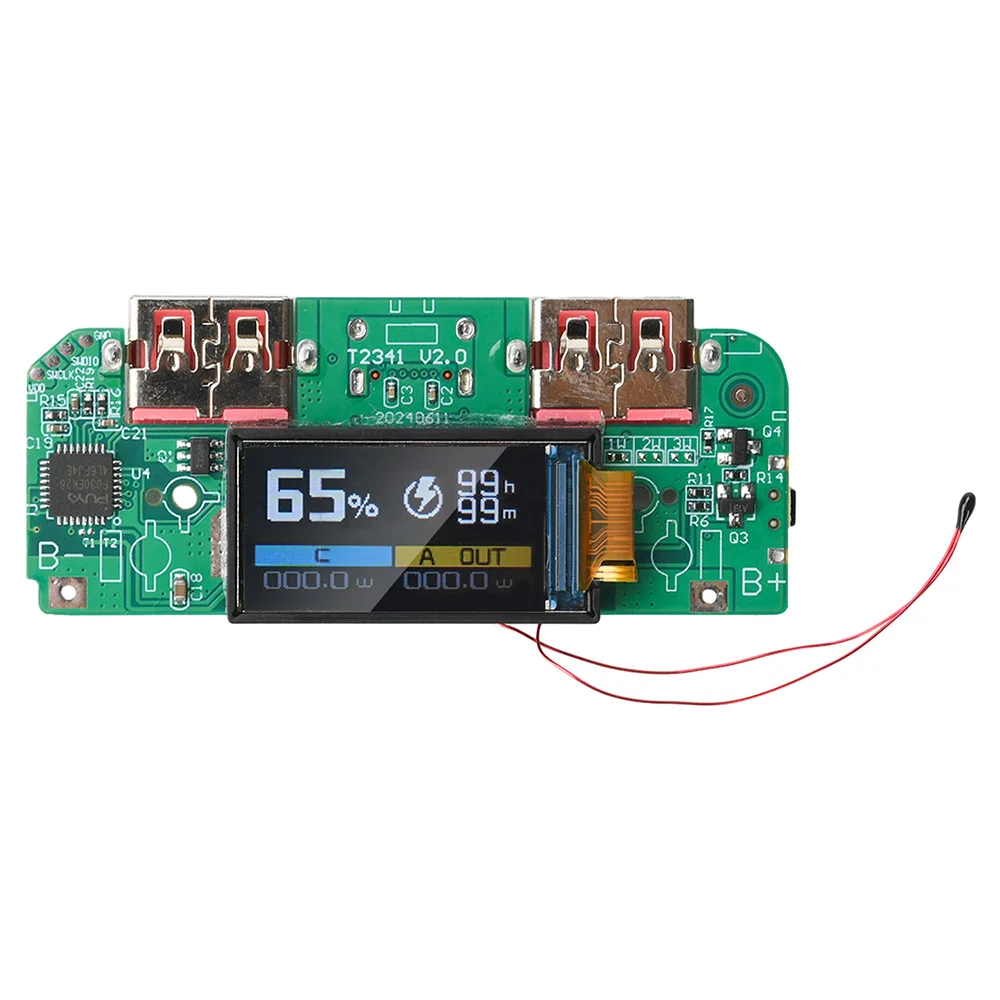

3.Funzionalità di visualizzazione dello schermo a colori TFT: visualizzazione in tempo reale del livello/tensione/temperatura della batteria, con uno stato chiaro a colpo d’occhio

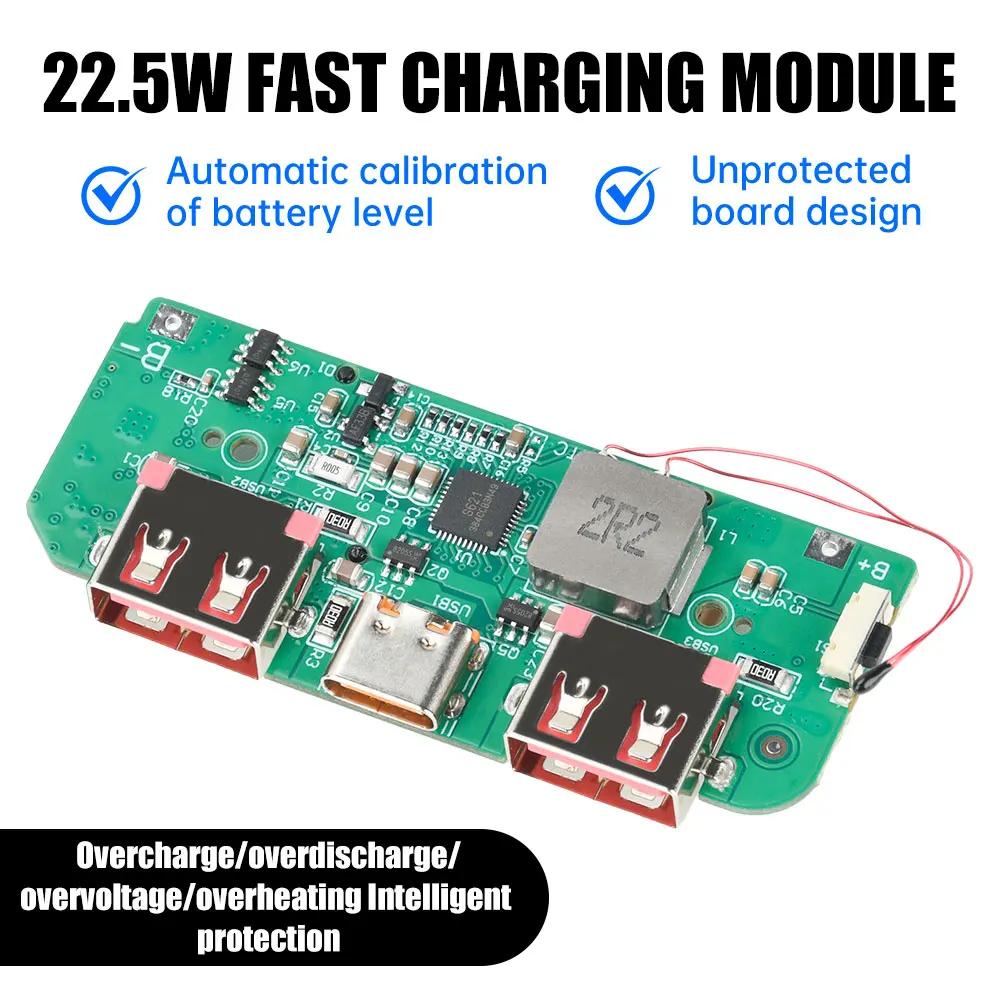

4.Design della scheda senza protezione: la scheda madre integra funzioni di protezione e la batteria può essere saldata direttamente per risparmiare spazio e semplificare il montaggio
5.Livello della batteria di autoapprendimento intelligente: calibra automaticamente la visualizzazione del livello della batteria dopo il primo utilizzo, riflettendo accuratamente il livello rimanente della batteria

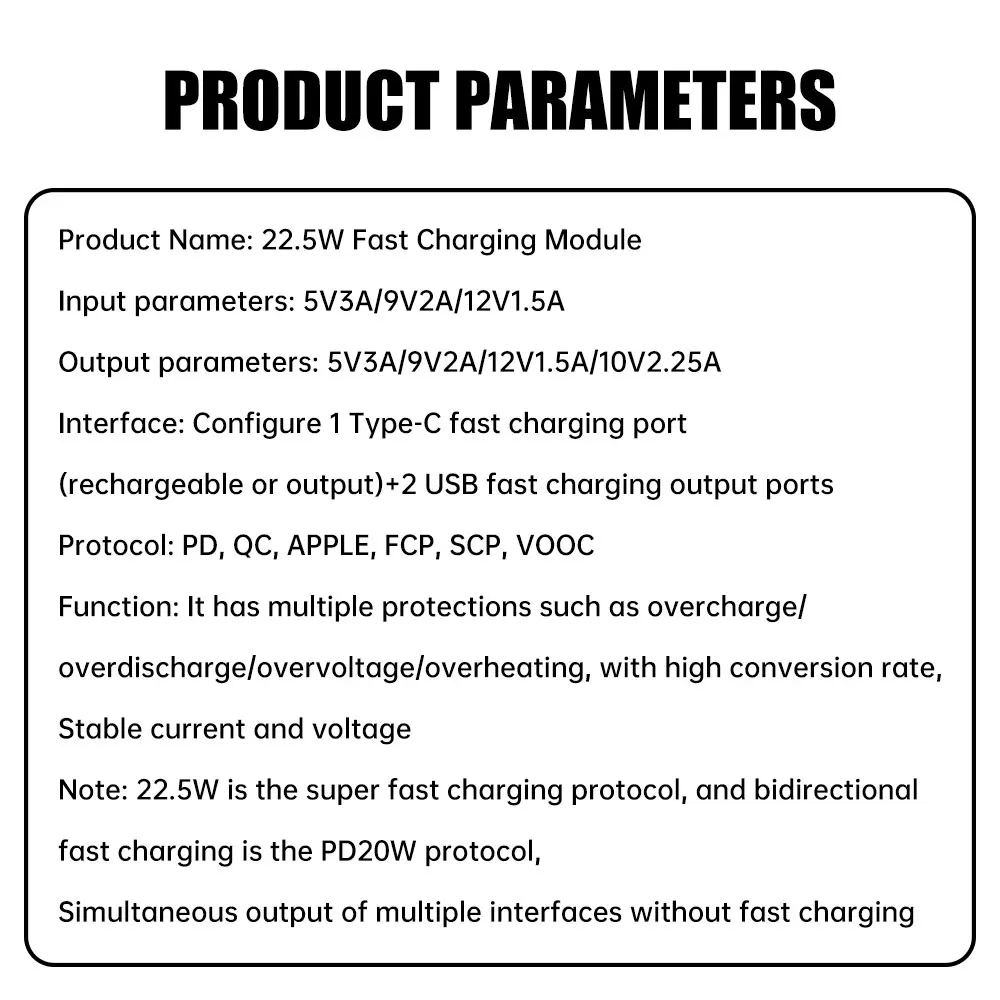

Specifiche:

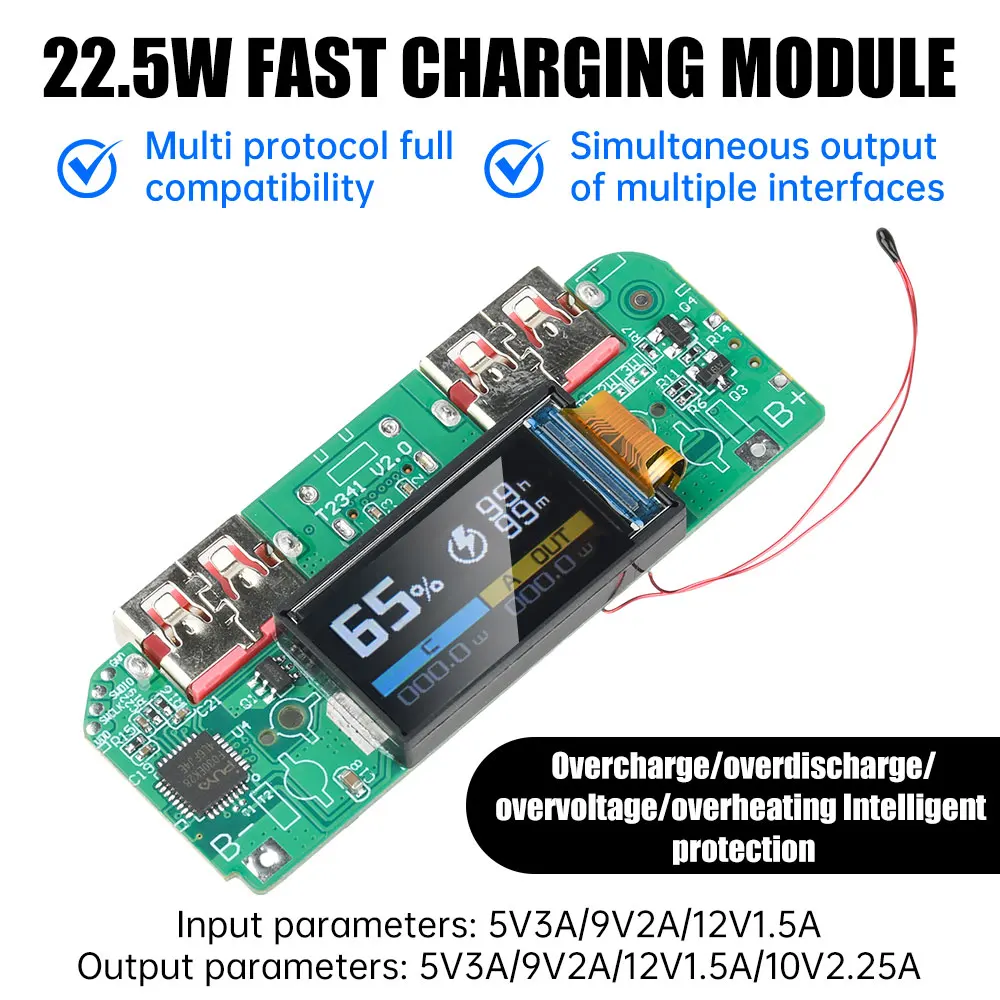

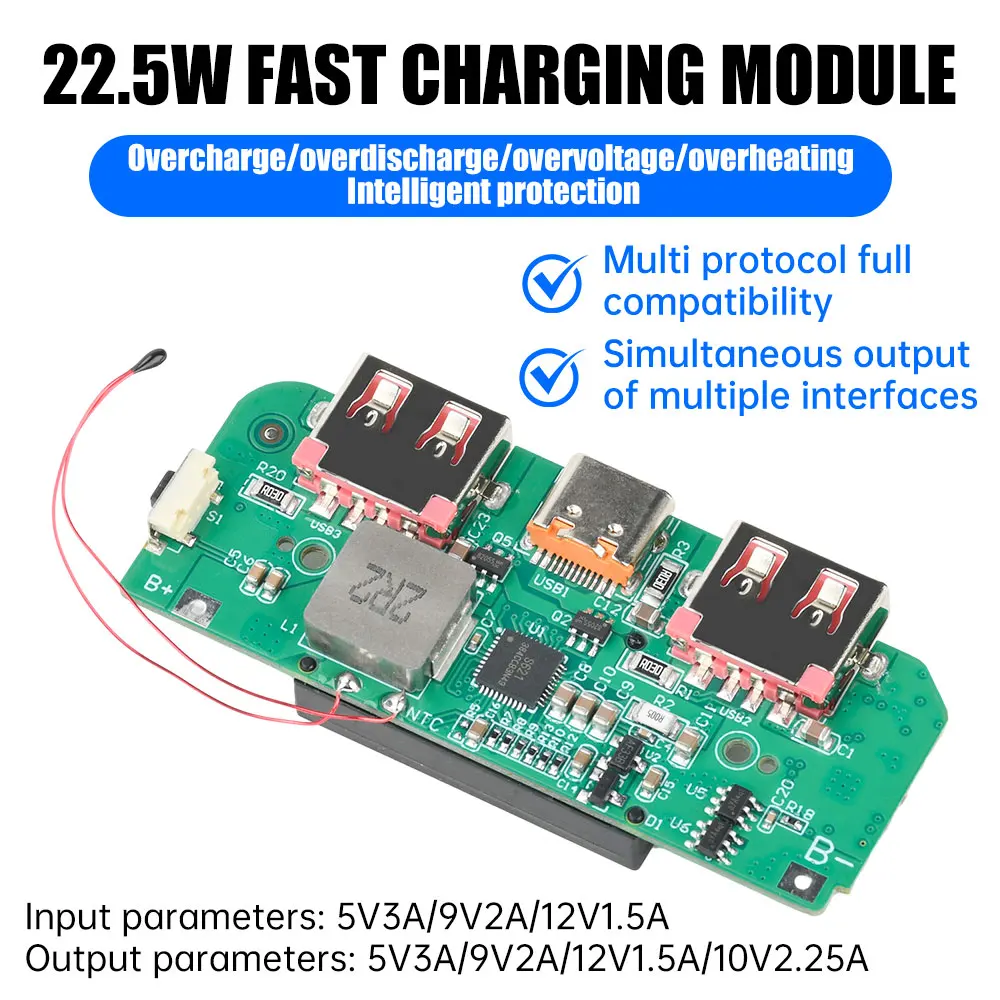

Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A
Interfaccia: configura 1 porta di ricarica rapida di tipo C (ricaricabile o in uscita) + 2 porte di uscita di ricarica rapida USB

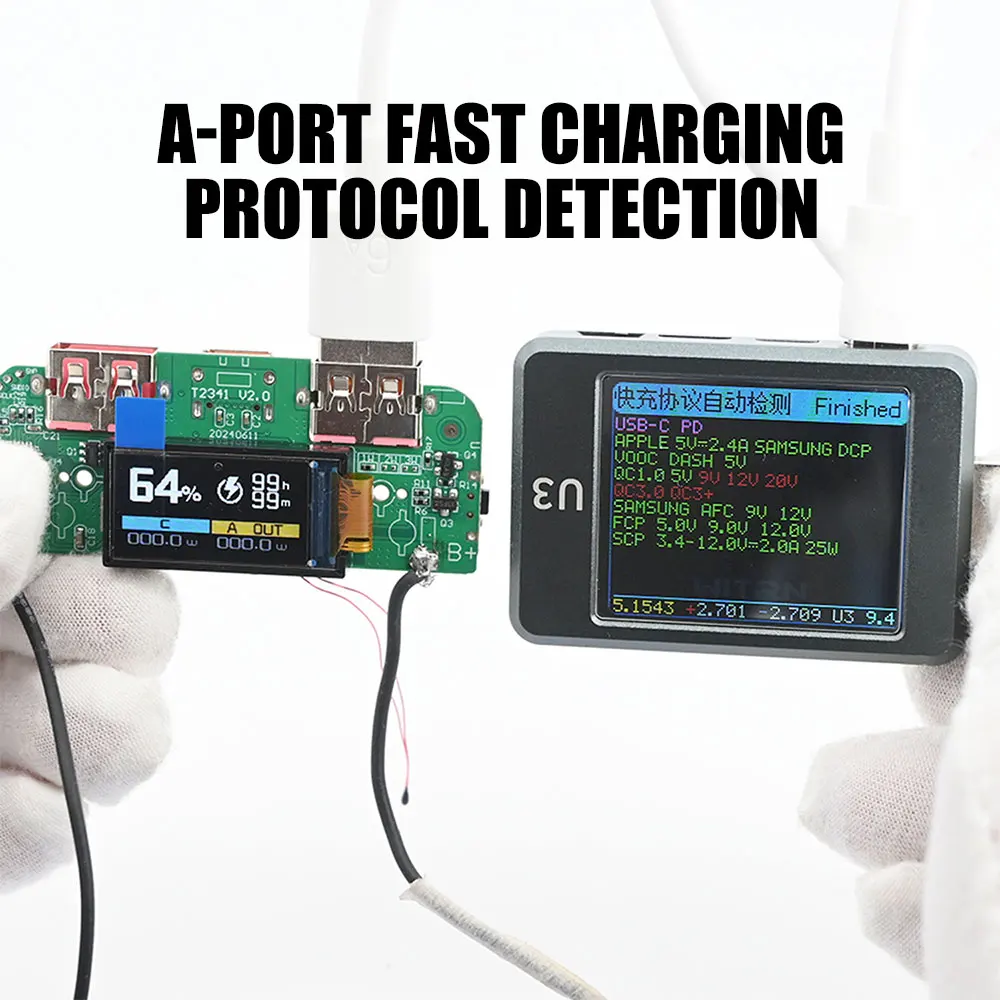

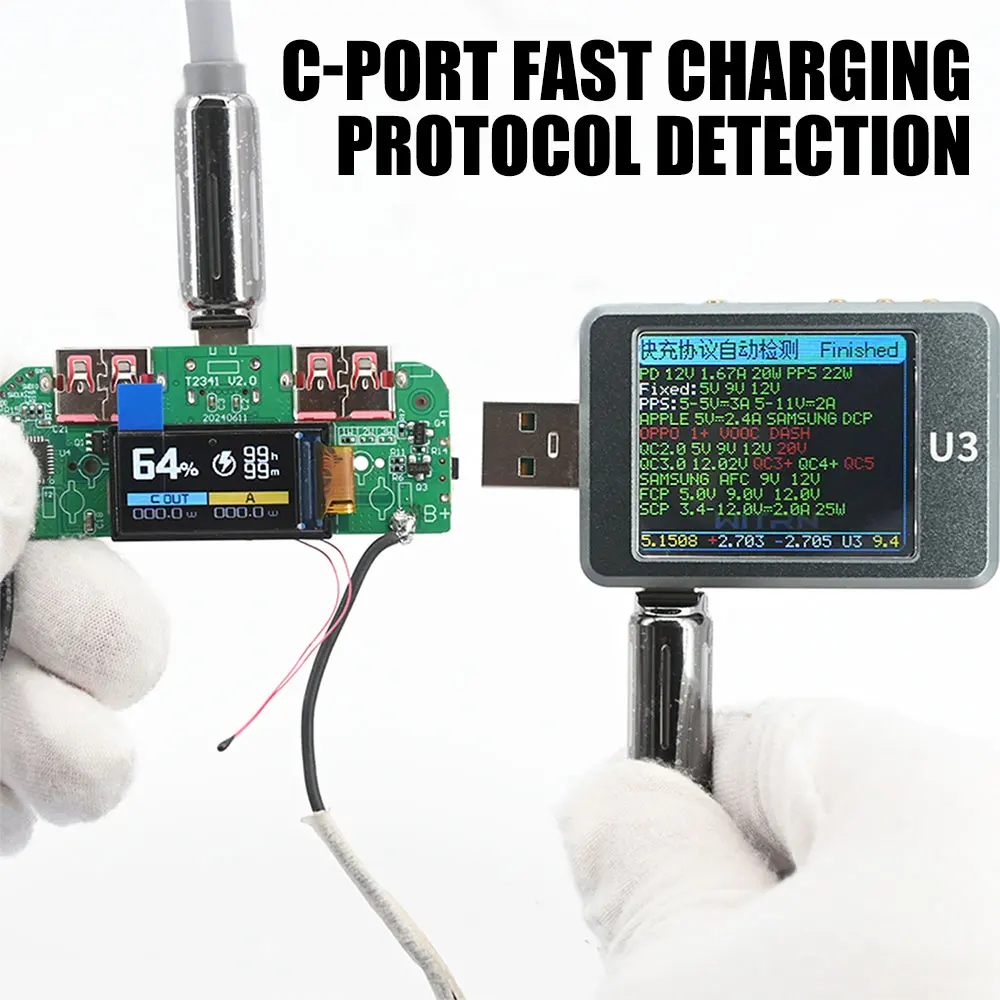

Protocollo: PD, QC, APPLE, FCP, SCP, VOOC
Funzione: ha molteplici protezioni come sovraccarico/scarica eccessiva/sovratensione/sovriscaldamento, alto tasso di conversione e corrente e tensione stabili
1.Compatibilità completa multiprotocollo: supporta i protocolli tradizionali come PD/QC/APPLE ed è compatibile con la ricarica rapida di tutti i dispositivi di marca
2.Protezione di sicurezza a quattro pieghe: protezione intelligente da sovraccarico/soverdischarge/sovratensione/surriscaldamento per evitare rischi per la sicurezza
3.Funzionalità di visualizzazione dello schermo a colori TFT: visualizzazione in tempo reale del livello/tensione/temperatura della batteria, con uno stato chiaro a colpo d’occhio
4.Design della scheda senza protezione: la scheda madre integra funzioni di protezione e la batteria può essere saldata direttamente per risparmiare spazio e semplificare il montaggio
5.Livello della batteria di autoapprendimento intelligente: calibra automaticamente la visualizzazione del livello della batteria dopo il primo utilizzo, riflettendo accuratamente il livello rimanente della batteria
Specifiche:
Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A
Interfaccia: configura 1 porta di ricarica rapida di tipo C (ricaricabile o in uscita) + 2 porte di uscita di ricarica rapida USB
Protocollo: PD, QC, APPLE, FCP, SCP, VOOC
Funzione: ha molteplici protezioni come sovraccarico/scarica eccessiva/sovratensione/sovriscaldamento, alto tasso di conversione e corrente e tensione stabili
Istruzioni di montaggio:
1.A causa della fragilità dello schermo della scheda madre, accendere e testare lo schermo per il normale funzionamento prima di saldarlo.Se il cavo dello schermo viene schiacciato da una forza esterna, potrebbe far fiorire o esplodere lo schermo.Si prega di fare attenzione a proteggere lo schermo durante l’utilizzo.
2.Durante l’uso normale, i cavi della batteria sono saldati insieme e metodi come la torsione del filo, le clip a coccodrillo e le scatole a molla possono portare a un’alimentazione insufficiente e influenzare la carica e la scarica.I terminali positivo e negativo della batteria devono essere isolati e protetti per evitare danni causati dal contatto con la scheda madre durante l’uso.

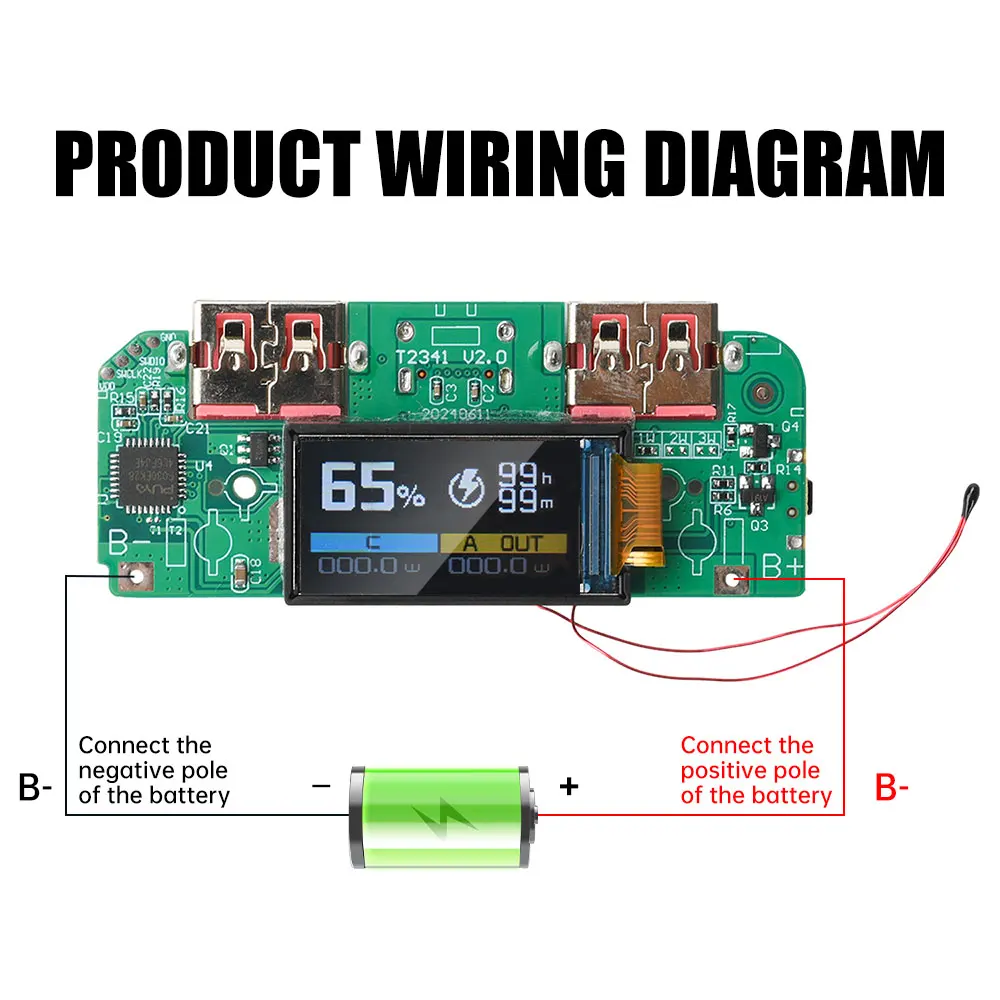

3.Collegare la posizione B+ della scheda madre al polo positivo della batteria e la posizione B- al polo negativo della batteria.Non collegarli al contrario, poiché brucerà la scheda madre e lascerà segni sull’IC bruciato.Questa situazione si verificherà solo se sono collegati al contrario o toccati.
4.Per collegare la batteria è necessario utilizzare una batteria al litio ternaria da 3,7 V.Non è possibile utilizzare batterie al litio ferro fosfato.Le batterie devono essere saldate in parallelo e non possono essere collegate in serie.Se la tensione in serie è troppo alta, brucerà la scheda madre.
5.La scheda madre ha una funzione di protezione e le batterie saldate non richiedono una scheda di protezione.La scheda di protezione della batteria ha un limite di corrente e, se supera il limite, l’uscita verrà disconnessa.
1.A causa della fragilità dello schermo della scheda madre, accendere e testare lo schermo per il normale funzionamento prima di saldarlo.Se il cavo dello schermo viene schiacciato da una forza esterna, potrebbe far fiorire o esplodere lo schermo.Si prega di fare attenzione a proteggere lo schermo durante l’utilizzo.
2.Durante l’uso normale, i cavi della batteria sono saldati insieme e metodi come la torsione del filo, le clip a coccodrillo e le scatole a molla possono portare a un’alimentazione insufficiente e influenzare la carica e la scarica.I terminali positivo e negativo della batteria devono essere isolati e protetti per evitare danni causati dal contatto con la scheda madre durante l’uso.
3.Collegare la posizione B+ della scheda madre al polo positivo della batteria e la posizione B- al polo negativo della batteria.Non collegarli al contrario, poiché brucerà la scheda madre e lascerà segni sull’IC bruciato.Questa situazione si verificherà solo se sono collegati al contrario o toccati.
4.Per collegare la batteria è necessario utilizzare una batteria al litio ternaria da 3,7 V.Non è possibile utilizzare batterie al litio ferro fosfato.Le batterie devono essere saldate in parallelo e non possono essere collegate in serie.Se la tensione in serie è troppo alta, brucerà la scheda madre.
5.La scheda madre ha una funzione di protezione e le batterie saldate non richiedono una scheda di protezione.La scheda di protezione della batteria ha un limite di corrente e, se supera il limite, l’uscita verrà disconnessa.
Istruzioni:
1.Per quanto riguarda la questione dell’attivazione della ricarica rapida mobile, esiste una distinzione tra protocolli pubblici e privati per la ricarica rapida mobile.Questa scheda madre utilizza un chip di ricarica rapida intelligente compatibile con i principali protocolli di ricarica rapida pubblici sul mercato e in grado di soddisfare le esigenze di ricarica rapida di diverse marche di telefoni.Prima di effettuare un ordine, conferma se il tuo telefono è compatibile con i protocolli pubblici per evitare l’attivazione della ricarica rapida!
Per quanto riguarda il problema del riscaldamento della scheda madre durante la ricarica, quando il power bank è in funzione, la corrente passa attraverso la scheda madre e il chip, causando perdite di conversione energetica.Questa perdita viene dissipata sotto forma di calore.Durante la ricarica rapida, la potenza è maggiore e il riscaldamento è più pronunciato, il che è un fenomeno fisico normale.
3.Quando la batteria è appena collegata, il display digitale del livello di potenza potrebbe non essere accurato.Il misuratore di potenza supporta l’autoapprendimento della capacità della batteria e, dopo alcuni cicli di carica e scarica, tornerà alla normalità.

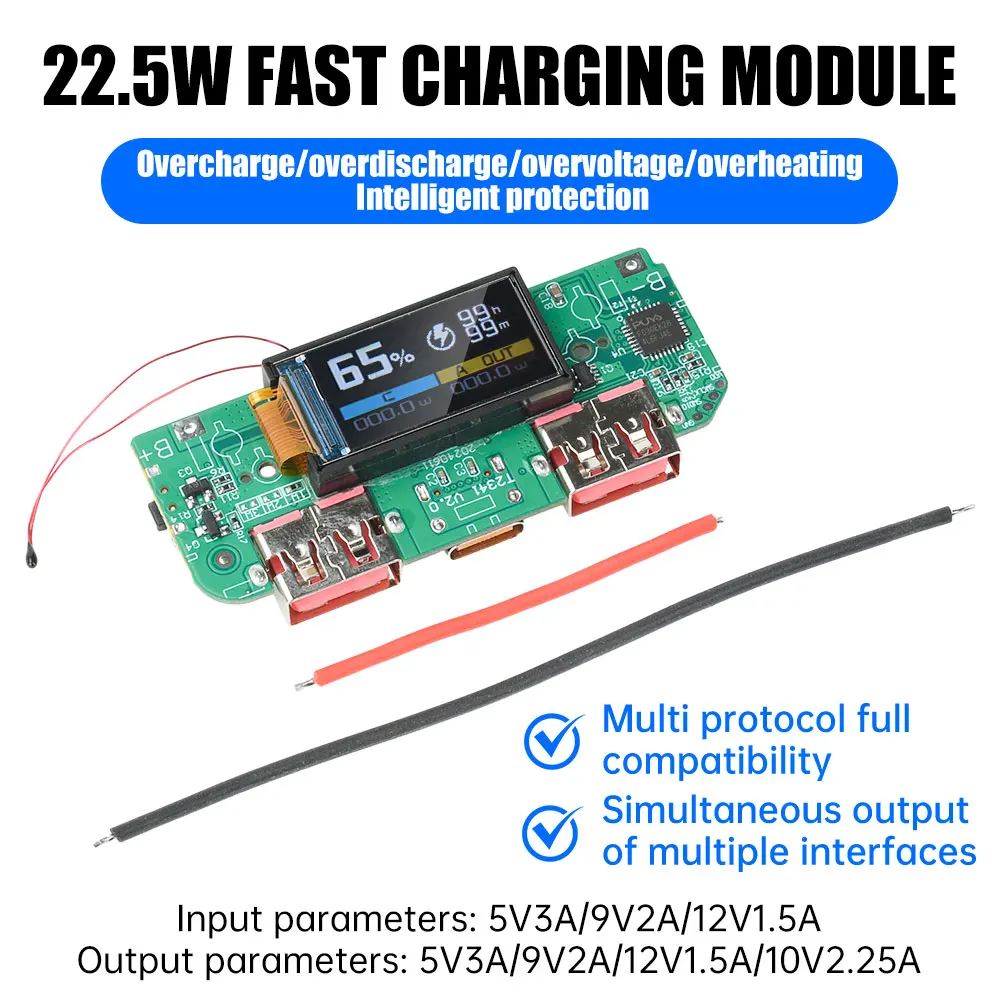

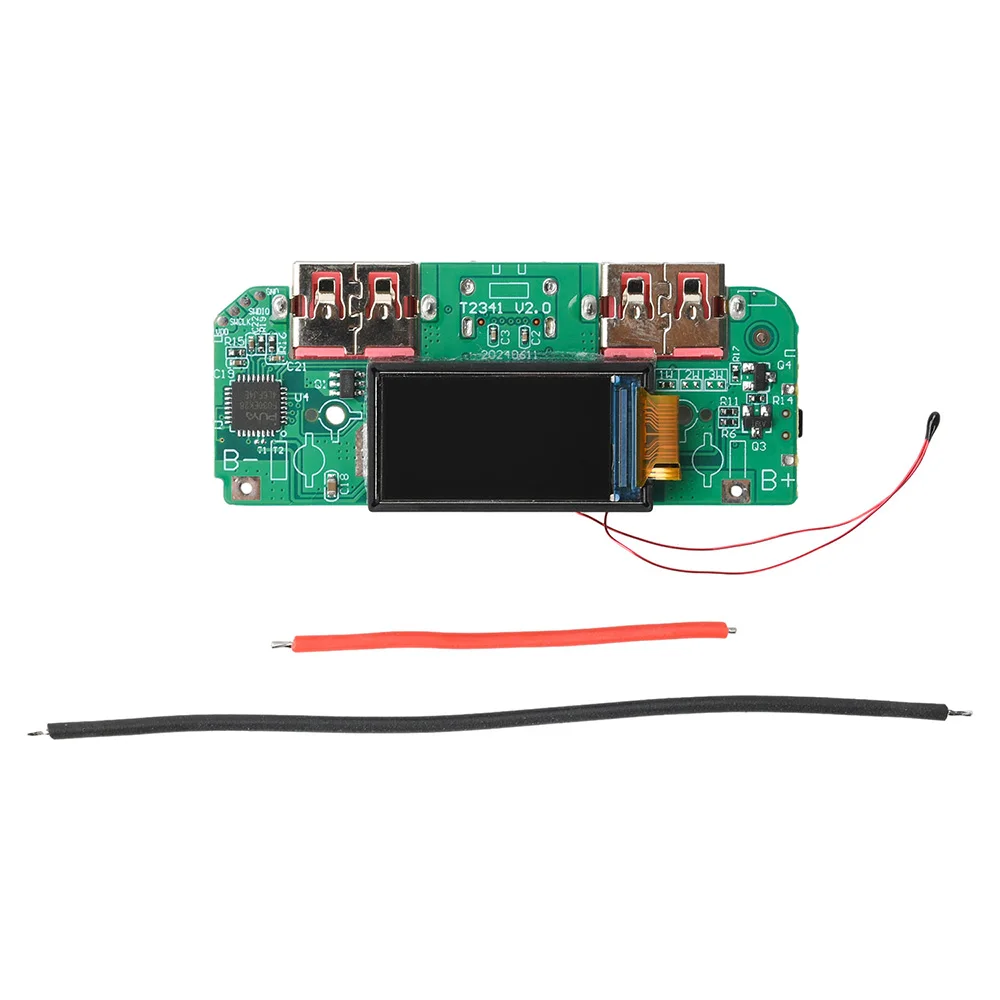

Il pacchetto include:
Modulo x1
Cablaggio x2
1.Per quanto riguarda la questione dell’attivazione della ricarica rapida mobile, esiste una distinzione tra protocolli pubblici e privati per la ricarica rapida mobile.Questa scheda madre utilizza un chip di ricarica rapida intelligente compatibile con i principali protocolli di ricarica rapida pubblici sul mercato e in grado di soddisfare le esigenze di ricarica rapida di diverse marche di telefoni.Prima di effettuare un ordine, conferma se il tuo telefono è compatibile con i protocolli pubblici per evitare l’attivazione della ricarica rapida!
Per quanto riguarda il problema del riscaldamento della scheda madre durante la ricarica, quando il power bank è in funzione, la corrente passa attraverso la scheda madre e il chip, causando perdite di conversione energetica.Questa perdita viene dissipata sotto forma di calore.Durante la ricarica rapida, la potenza è maggiore e il riscaldamento è più pronunciato, il che è un fenomeno fisico normale.
3.Quando la batteria è appena collegata, il display digitale del livello di potenza potrebbe non essere accurato.Il misuratore di potenza supporta l’autoapprendimento della capacità della batteria e, dopo alcuni cicli di carica e scarica, tornerà alla normalità.
Il pacchetto include:
Modulo x1
Cablaggio x2
