Modulo di ricarica rapida da 22,5 W Modulo Power Bank fai-da-te Scheda madre batteria al litio ternaria da 3,7 V Supporta PD/QC/SCP/VOOC

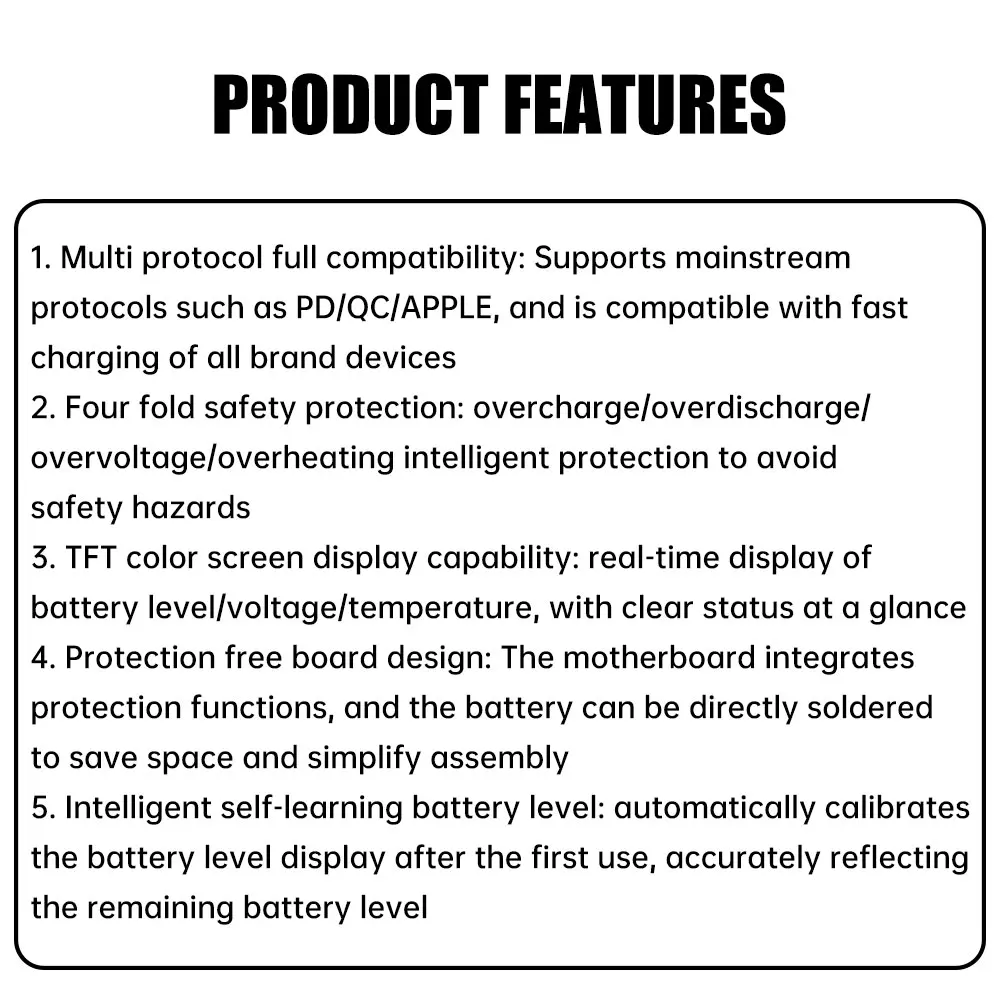

Caratteristiche:
1. Compatibilità multi-protocollo: supporta PD/QC/APPLE e altri protocolli principali, adattandosi alla ricarica rapida di tutti i marchi di dispositivi.

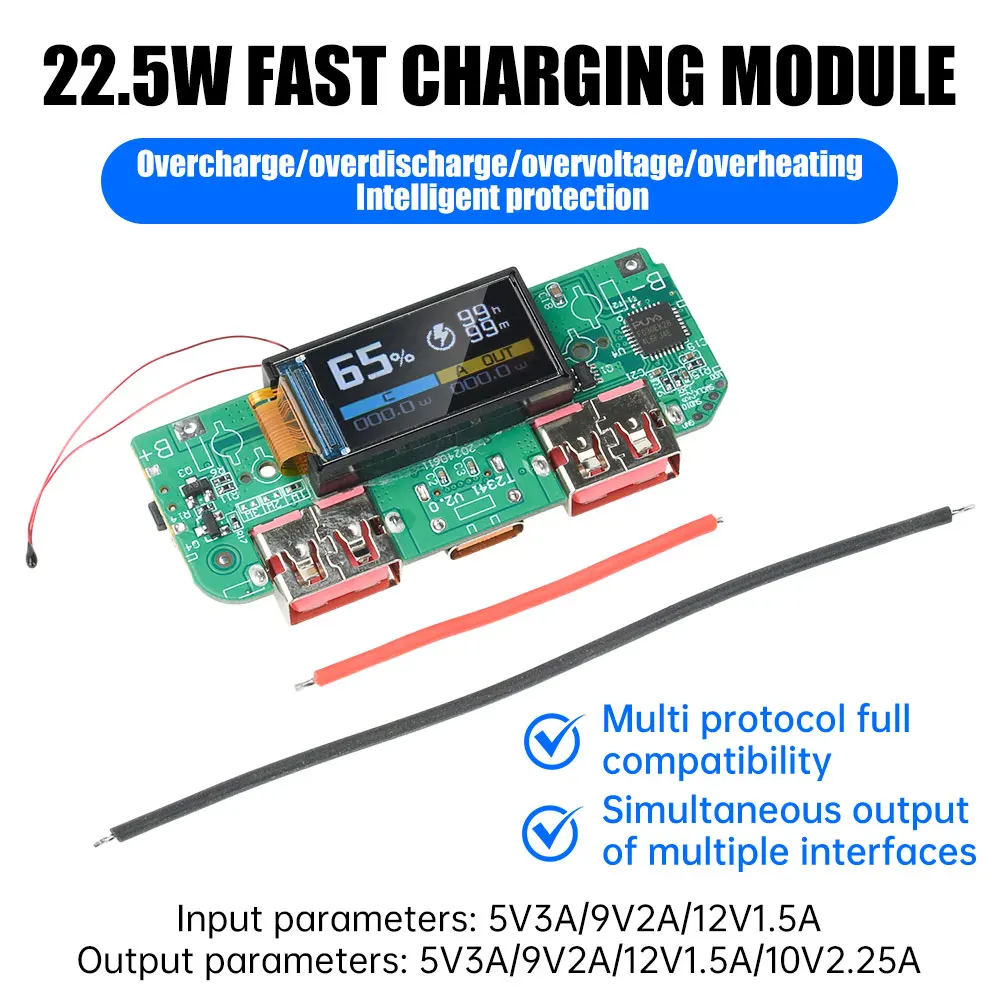

2. Quadrupla protezione di sicurezza: protezione intelligente contro sovraccarico/scarica eccessiva/sovratensione/surriscaldamento, per evitare potenziali rischi per la sicurezza.

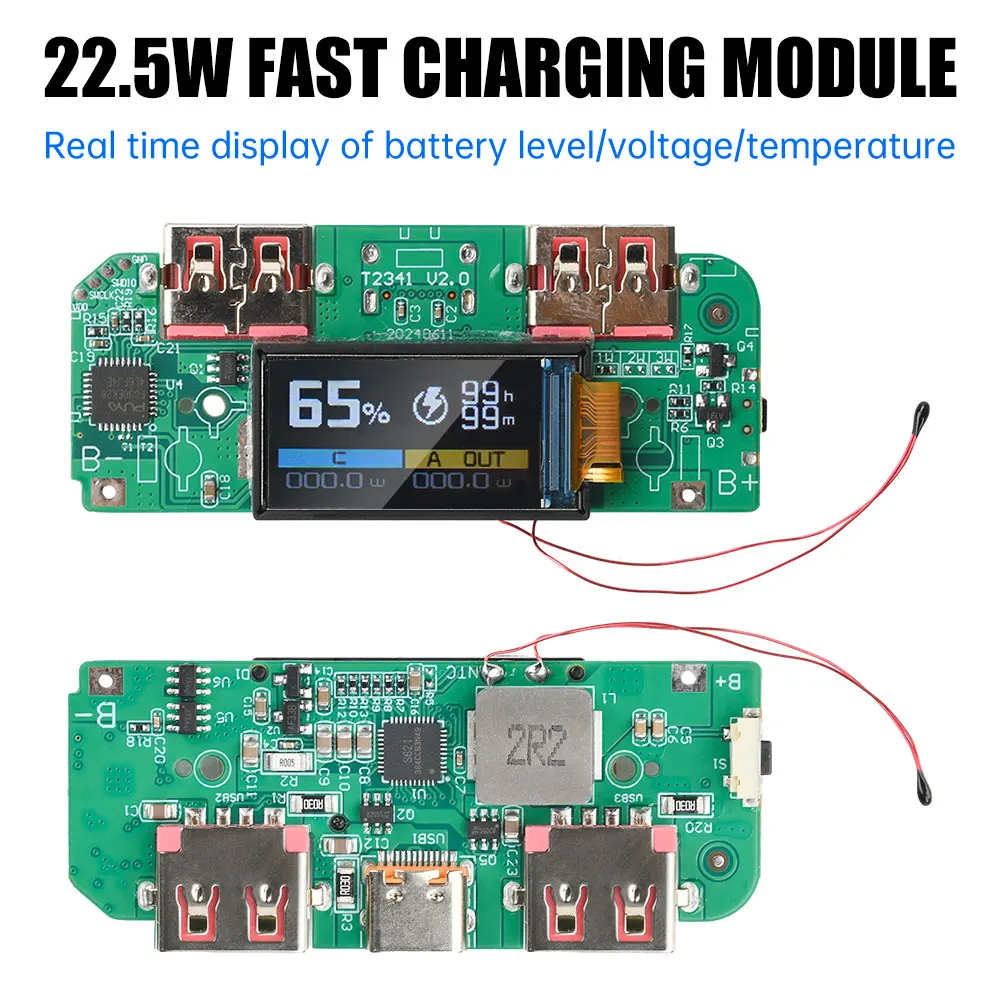

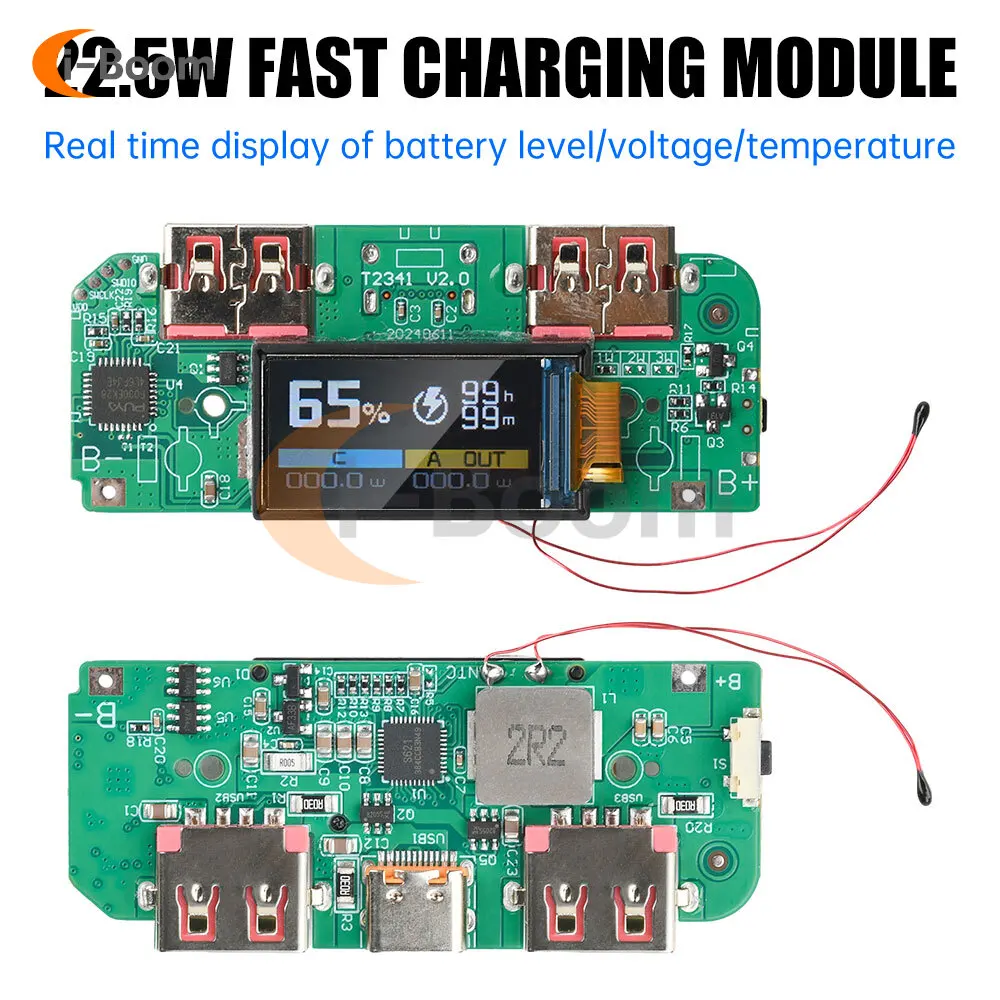

3. Schermo a colori TFT: visualizzazione in tempo reale di potenza/tensione/temperatura, stato a colpo d’occhio

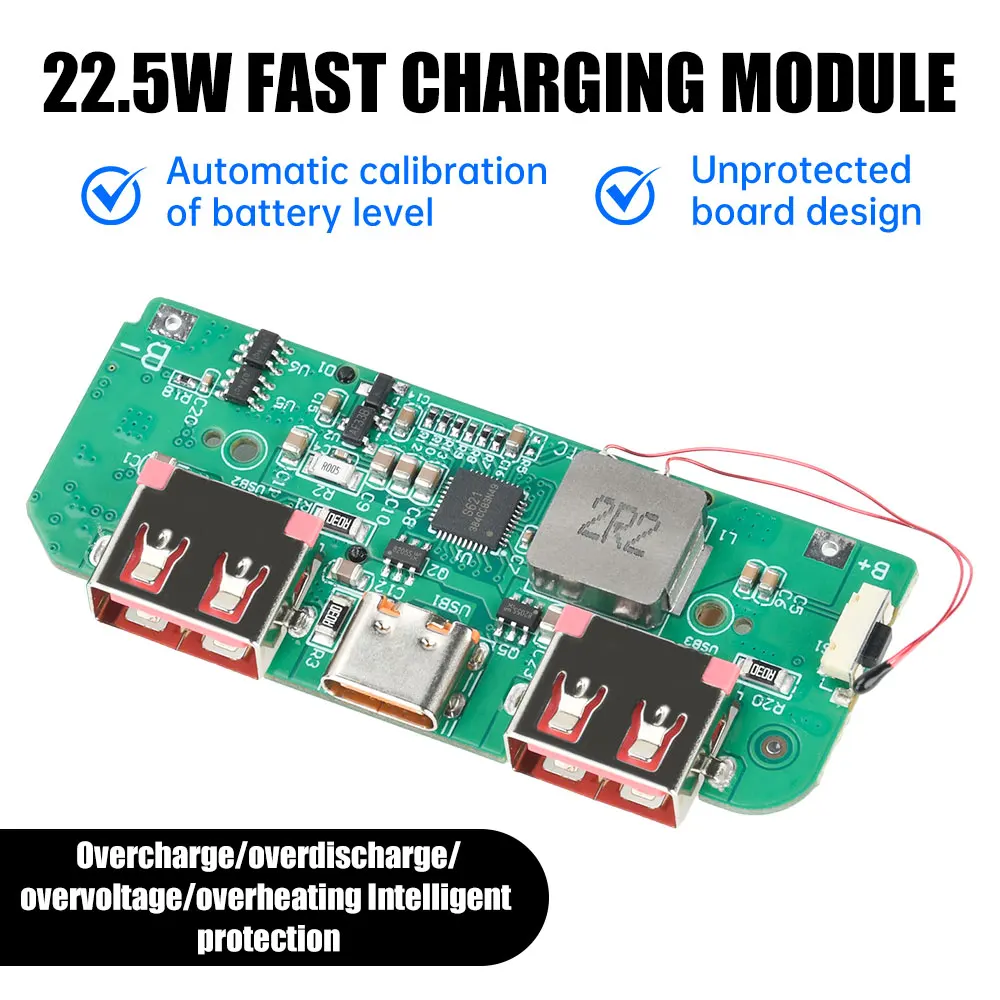

4. Design della scheda senza protezione: funzione di protezione integrata sulla scheda principale, saldatura diretta della batteria per risparmiare spazio e semplificare l’assemblaggio.
5. Potenza intelligente con autoapprendimento: calibra automaticamente la visualizzazione della potenza dopo il primo utilizzo, riflettendo con precisione la carica residua della batteria.

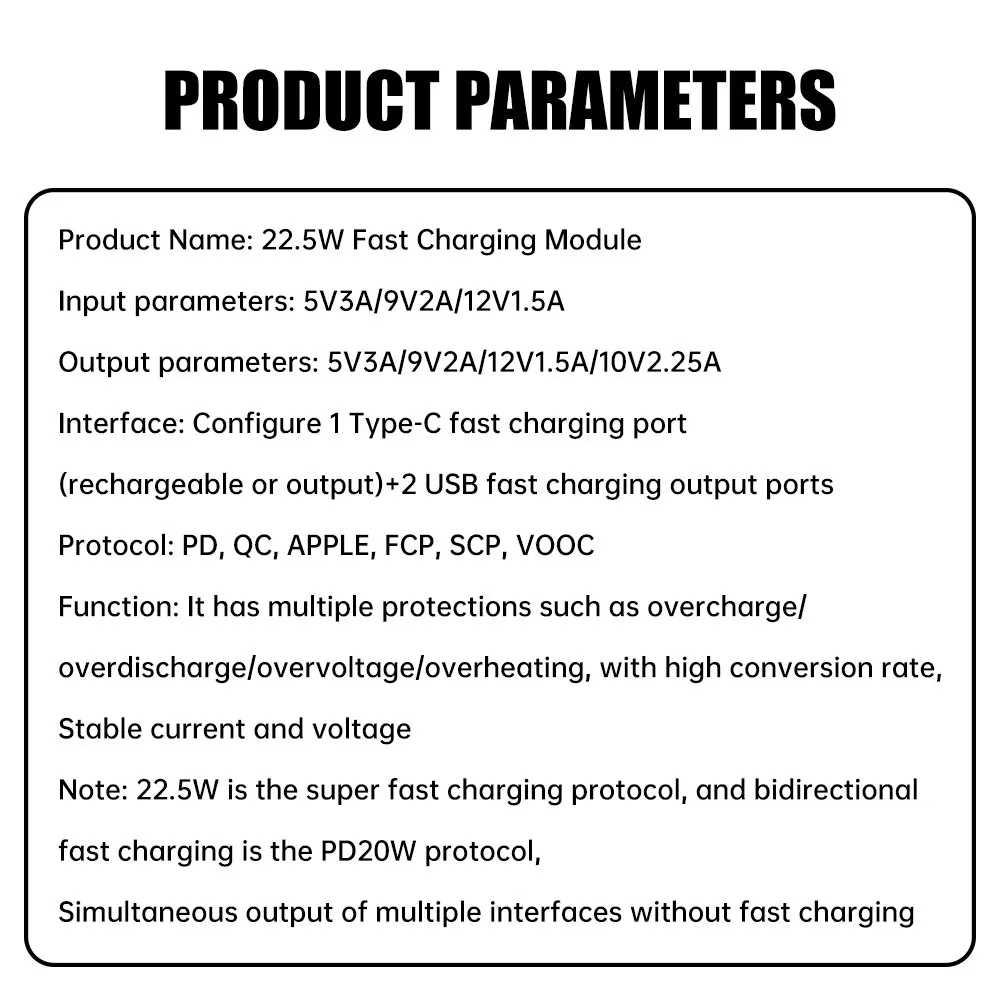

Parametri:

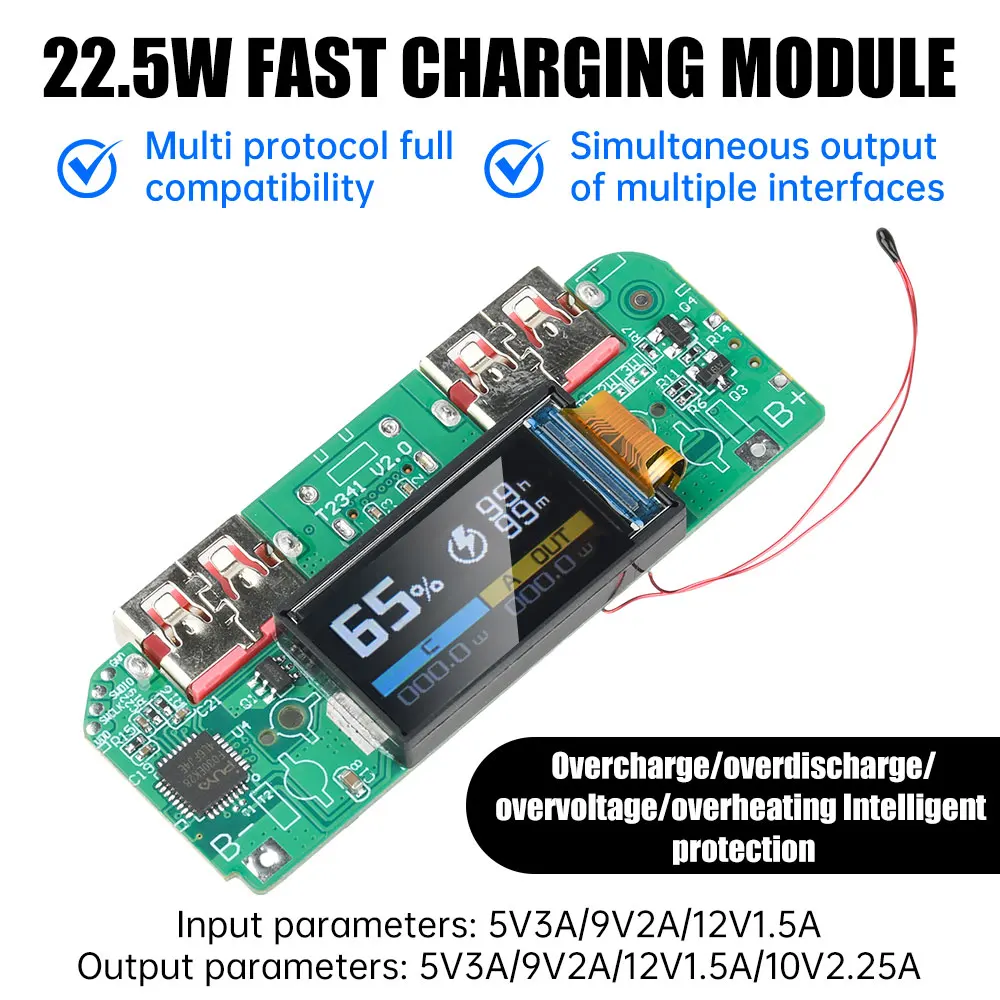

Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A

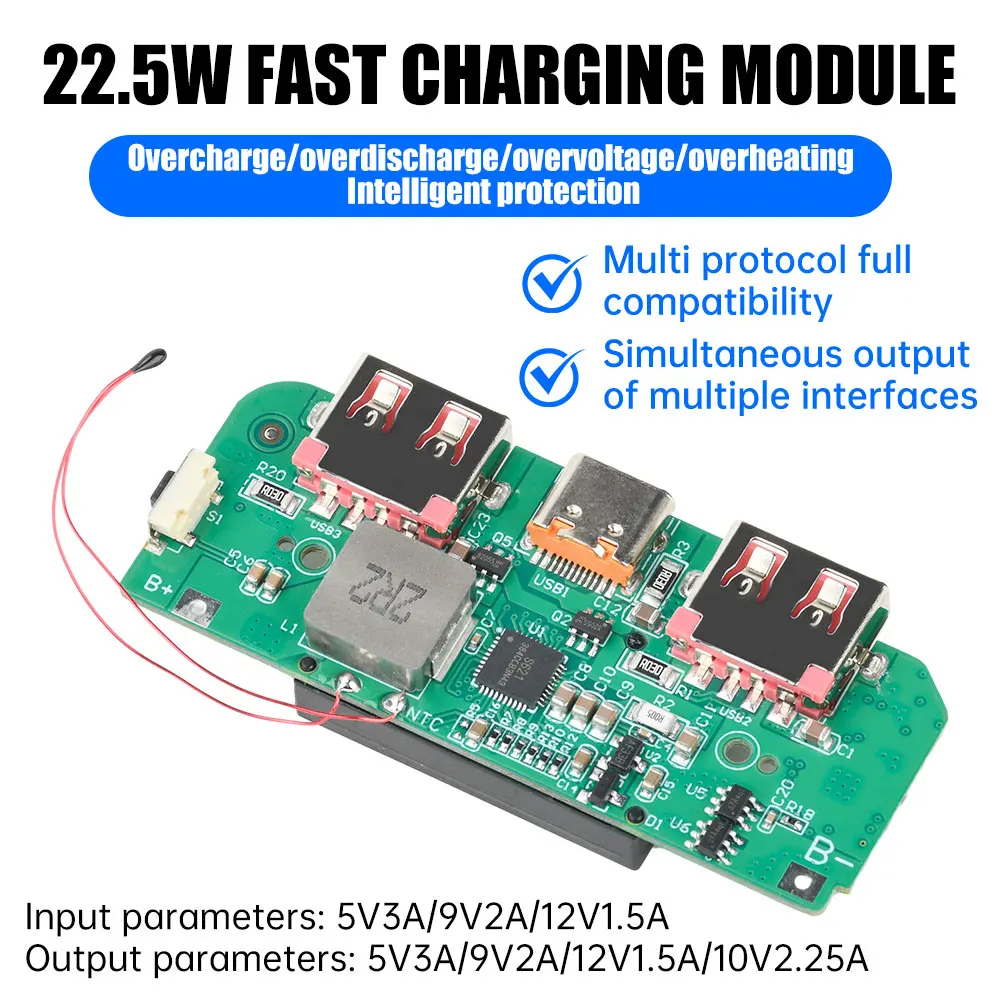

Interfacce: Configura 1 porta Type-C per ricarica rapida (può essere utilizzata sia per la ricarica che per l’output) + 2 porte USB per ricarica rapida in uscita
Protocollo: PD, QC, APPLE, FCP, SCP, VOOC
Funzione: con protezione da sovraccarico/scarica eccessiva/sovratensione/surriscaldamento e altri tipi di protezione, alto tasso di conversione, stabilità di corrente e tensione
Nota: 22,5W è il protocollo di ricarica super veloce, la ricarica rapida bidirezionale è il protocollo PD20W, più interfacce contemporaneamente con l’uscita della ricarica rapida di no

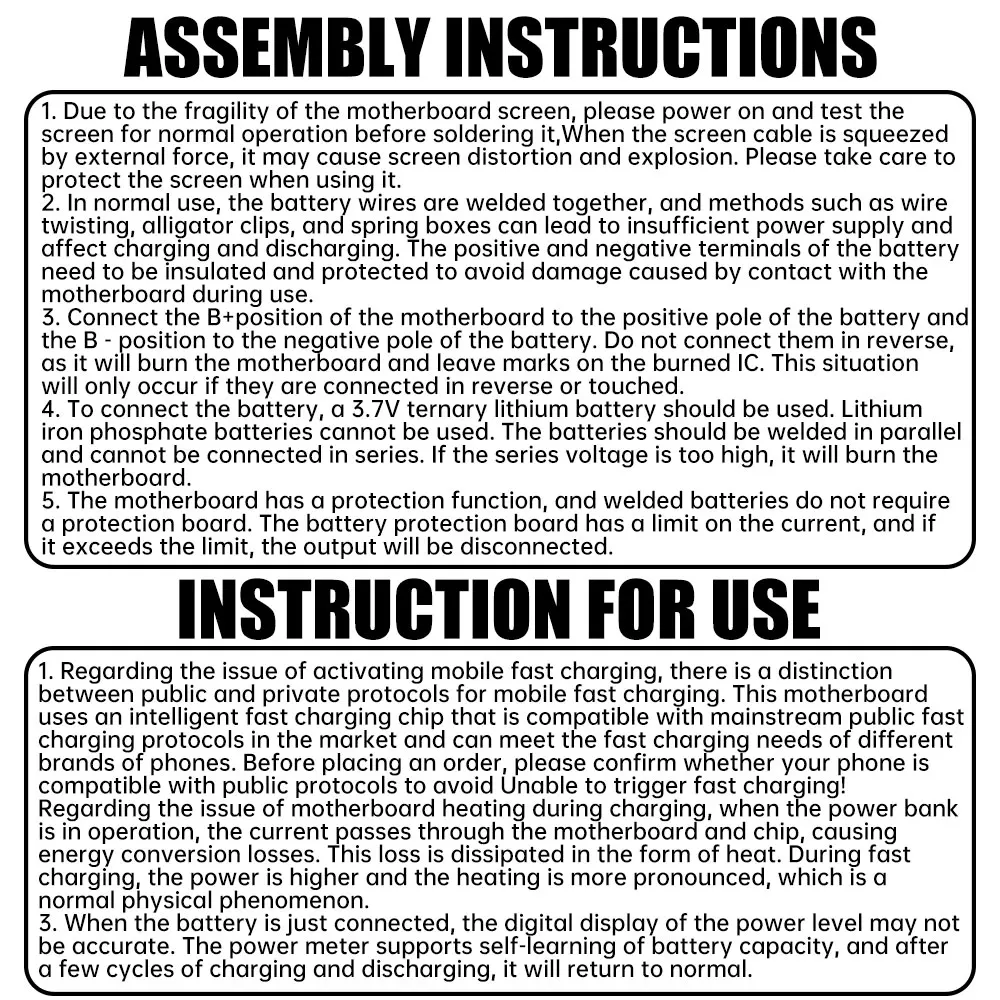

Istruzioni di montaggio:
1. Poiché lo schermo della scheda madre è fragile, al momento della ricezione, si prega di accendere lo schermo per verificare se funziona correttamente dopo aver saldato lo stagno. I cavi dello schermo, se sottoposti a forze esterne, potrebbero causare la rottura dello schermo. Si prega di prestare attenzione a proteggere lo schermo durante l’uso.
2. In condizioni di utilizzo normale, i fili della batteria devono essere saldati; metodi di collegamento come torsione dei fili, clip a coccodrillo, scatole a molla e altri metodi simili possono causare un’alimentazione insufficiente, influenzando la carica e la scarica. È necessario garantire un’adeguata protezione isolante dei poli positivo e negativo della batteria per evitare danni causati dal contatto con la scheda madre durante l’uso.

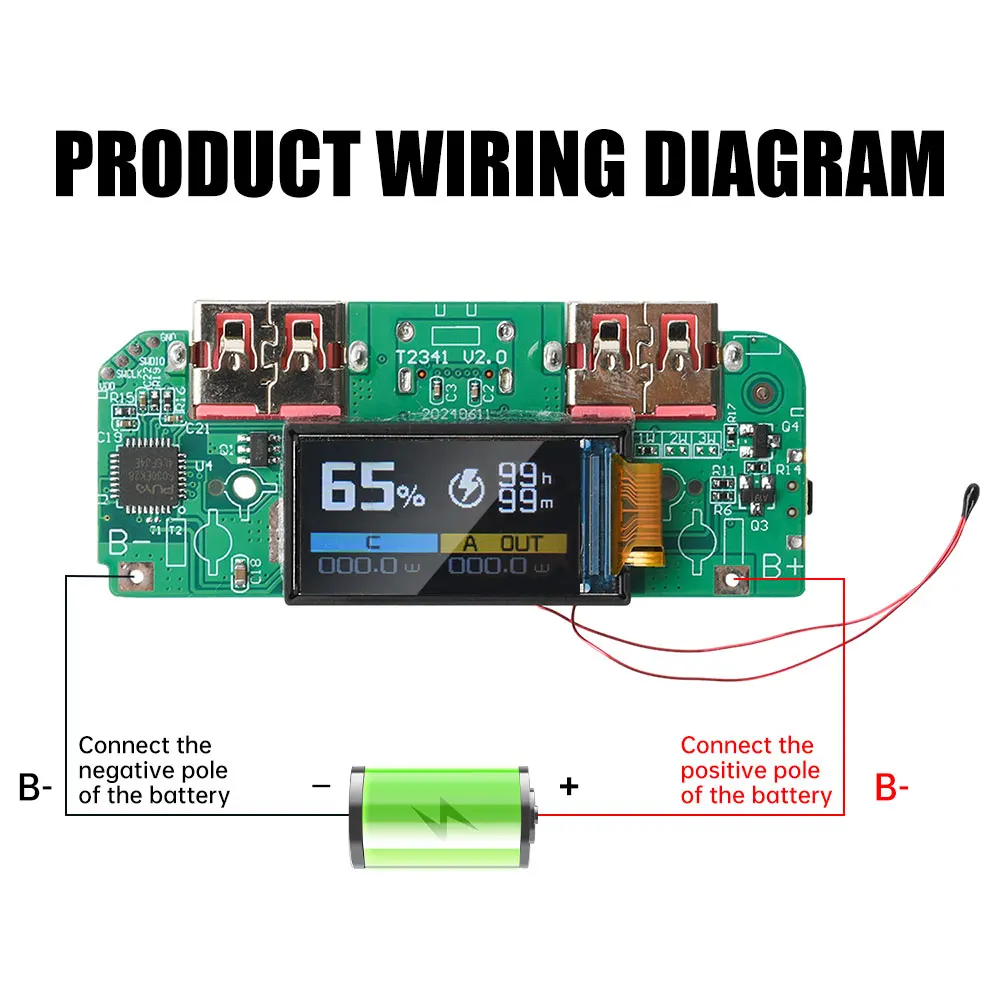

3. La posizione B+ della scheda madre va collegata al polo positivo della batteria, mentre la posizione B- va collegata al polo negativo della batteria. Non invertire i collegamenti, poiché un collegamento inverso potrebbe danneggiare la scheda madre e bruciare il circuito integrato (IC) della scheda, lasciando tracce visibili. Solo un collegamento inverso o un contatto accidentale può causare danni.
4. Accesso alla batteria: utilizzare batterie al litio ternarie da 3,7V, non è possibile utilizzare batterie al litio ferro fosfato. Le batterie devono essere saldate in parallelo, non in serie; una tensione in serie troppo alta potrebbe danneggiare la scheda madre.
5. La scheda madre ha una funzione di protezione, le batterie saldate non necessitano di aggiungere una scheda di protezione, la scheda di protezione della batteria ha un limite di corrente, superato il limite disconnetterà l’uscita.

Istruzioni per l’uso:

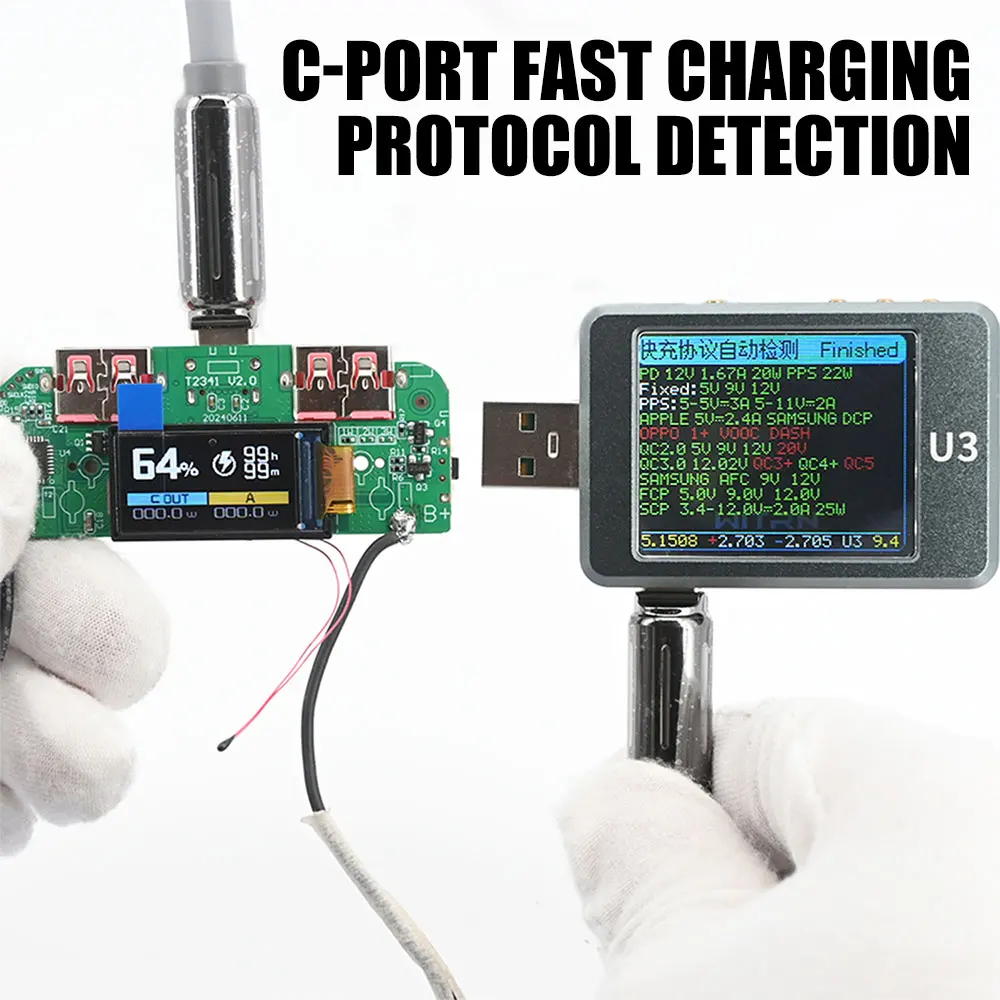

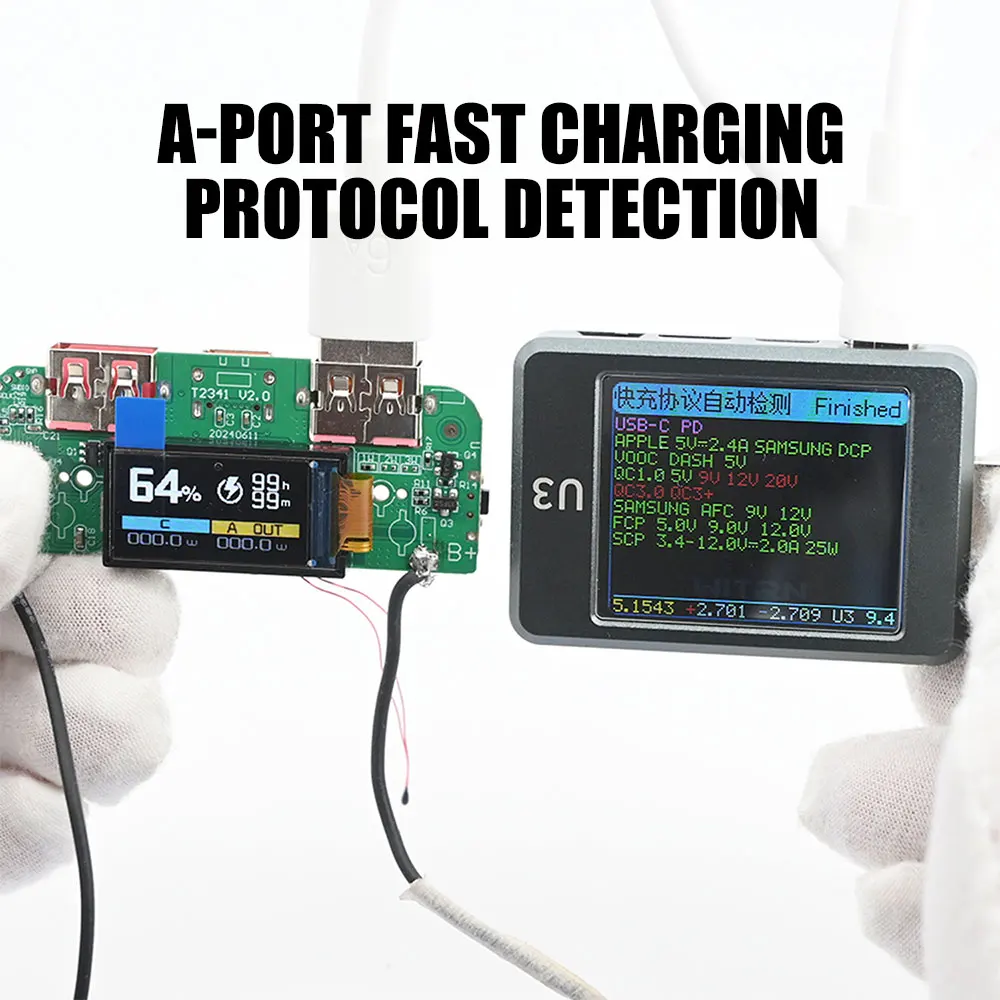

1. All’attivazione della ricarica rapida del cellulare, la scheda madre utilizza un chip intelligente per la ricarica rapida, distinguendo tra i protocolli pubblici e privati di ricarica rapida. È compatibile con i principali protocolli pubblici di ricarica rapida presenti sul mercato, soddisfacendo le esigenze di ricarica rapida di diversi marchi di telefoni cellulari. Prima di effettuare un ordine, si prega di verificare che il proprio telefono sia compatibile con i protocolli pubblici, per evitare che la ricarica rapida non venga attivata!
2. Sul problema del surriscaldamento della scheda madre durante la ricarica, il power bank in funzione fa passare corrente attraverso la scheda madre e il chip, e la conversione di energia comporta delle perdite. Questa parte delle perdite si manifesta sotto forma di calore emesso. Durante la ricarica rapida, la potenza è elevata e il calore è più evidente. Questo è un fenomeno fisico normale.
3. Appena collegato alla batteria, il display digitale della carica potrebbe essere impreciso; il misuratore di carica supporta la funzione di autoapprendimento della capacità della batteria. Dopo alcuni cicli di carica e scarica, tornerà alla normalità.

Contenuto della confezione:
Modulo x1
Cablaggio x2
