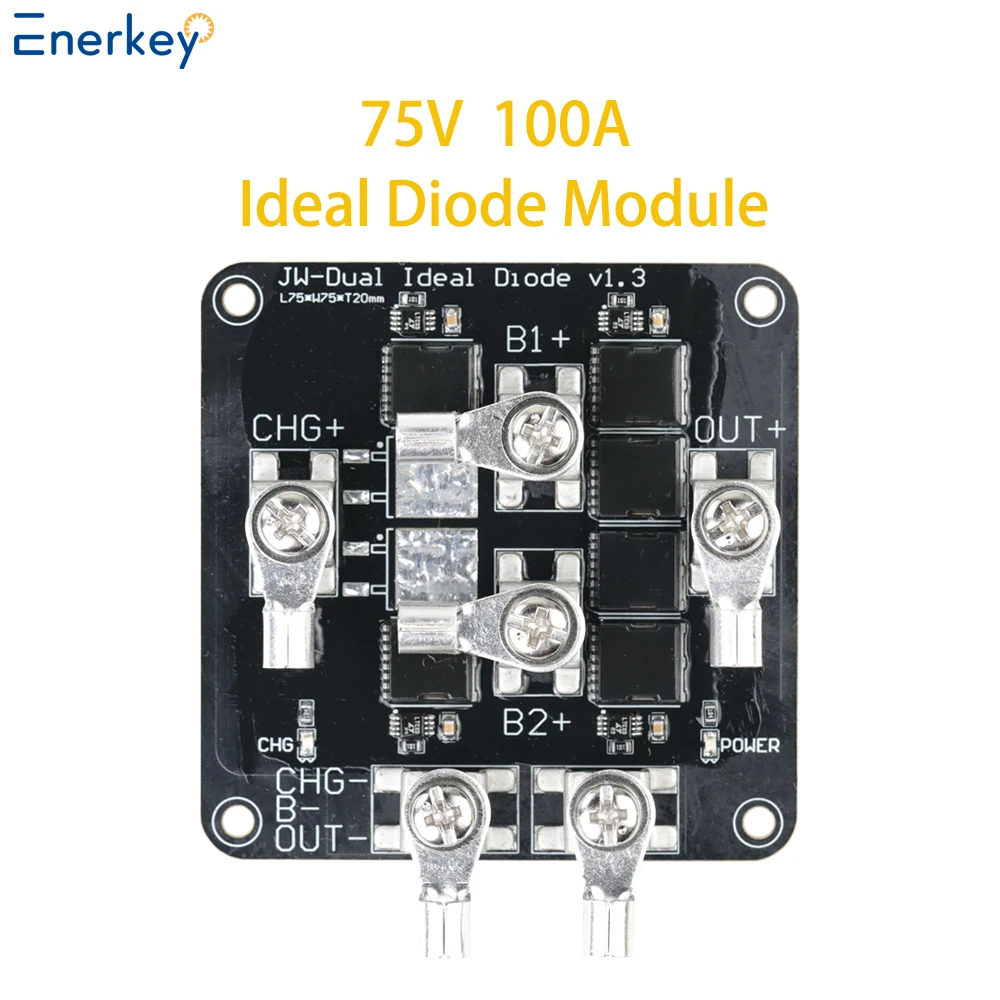

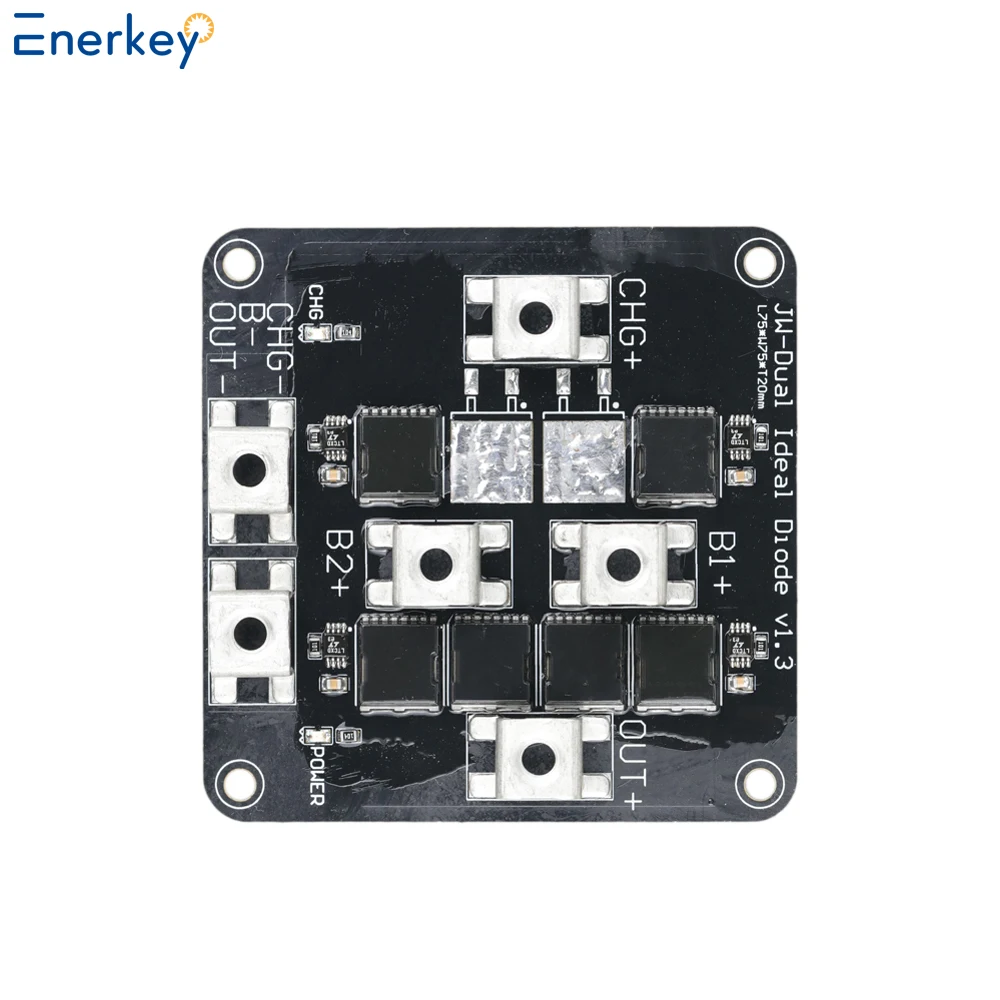

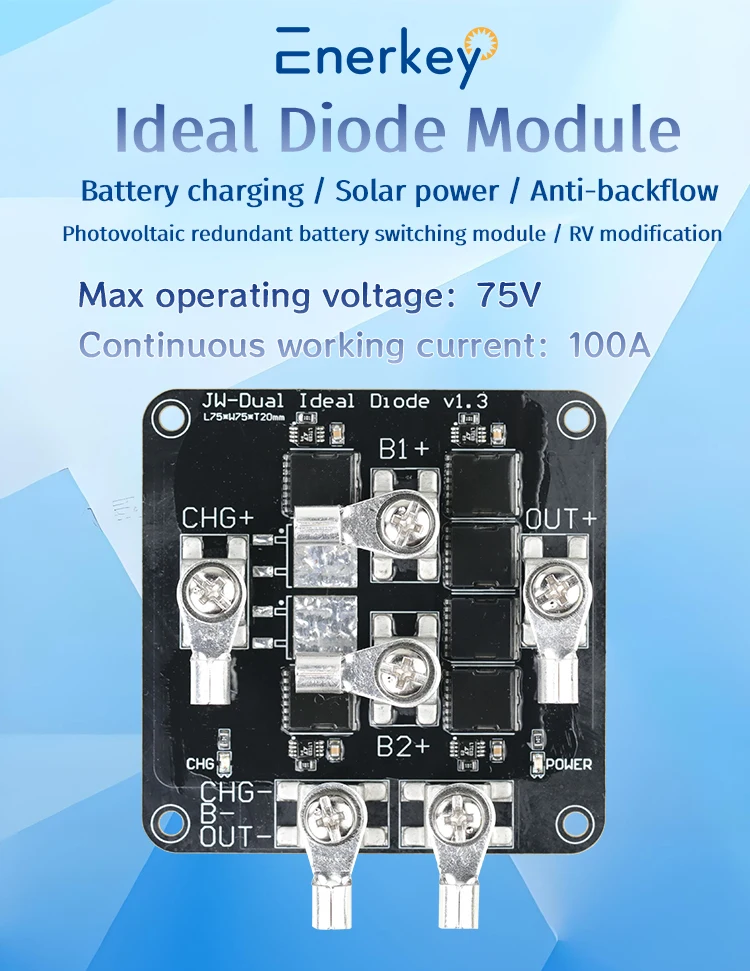

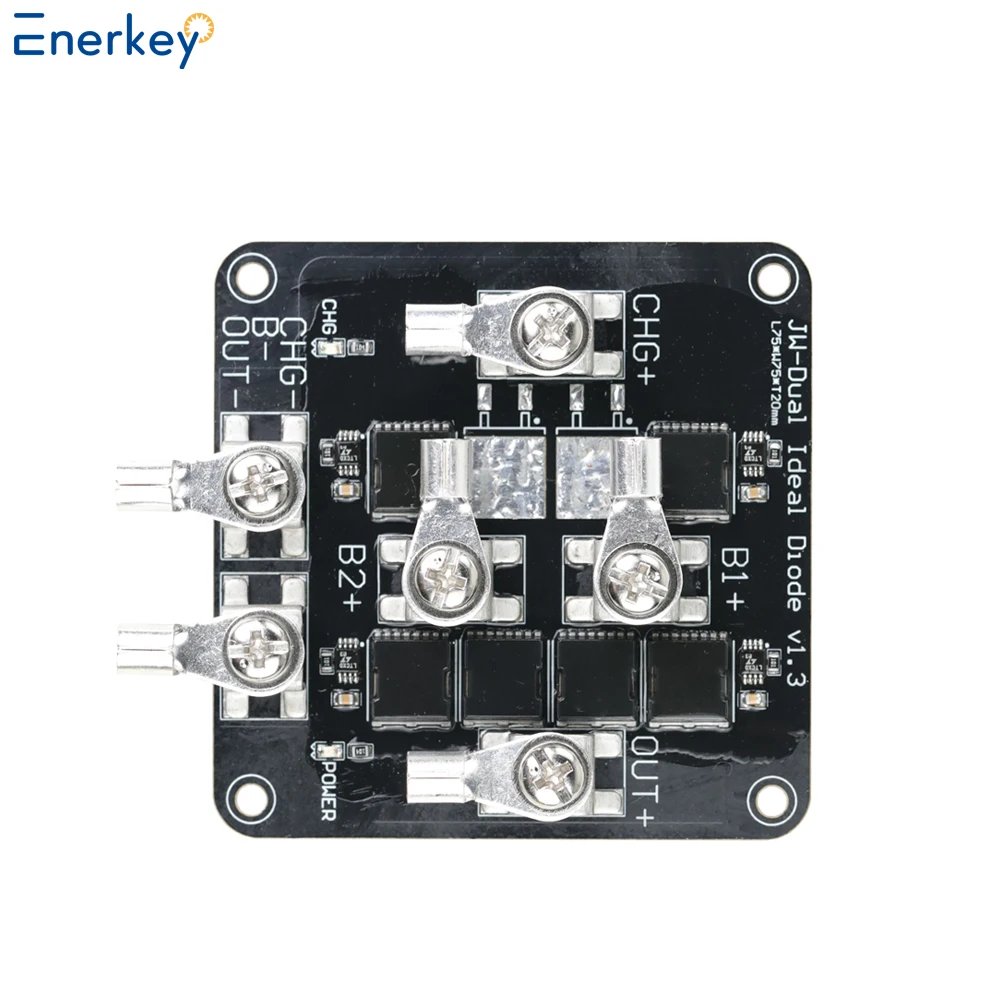

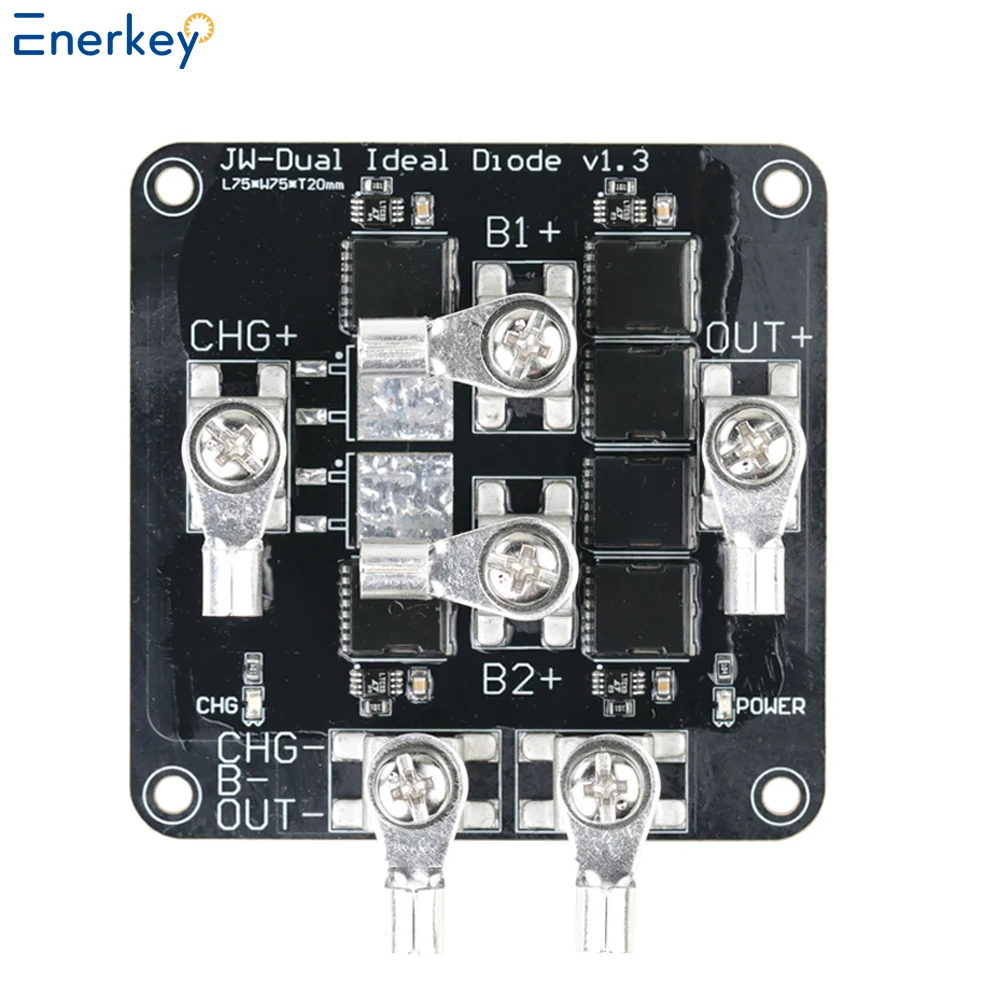

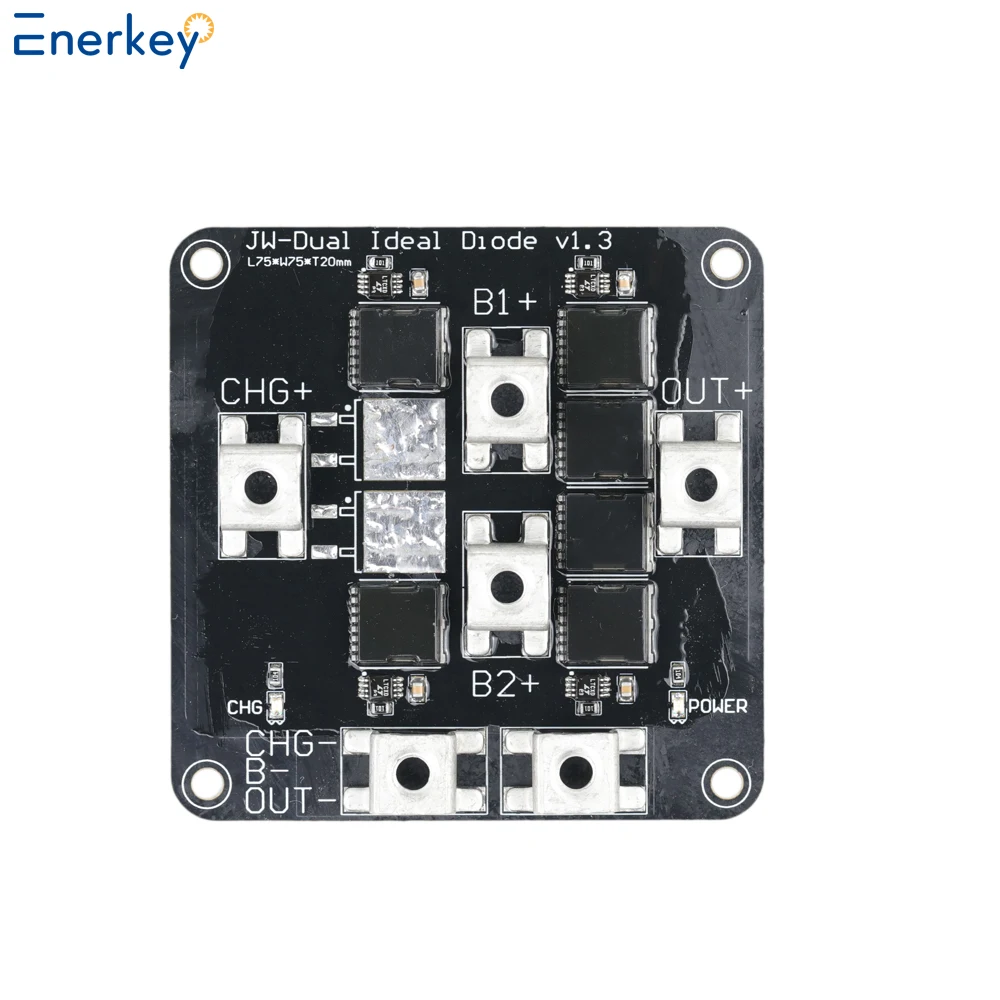

Modulo diodi ideale Enerkey 75 V/100 A Modulo diodi ideale per interruttore morbido intelligente a doppia batteria per veicoli elettrici
Vantaggio del prodotto:
1.Controller diodi ideale ad alta tensione positiva.
2.Ciò può fornire un percorso di perdita inferiore rispetto ai diodi Schottky.
3.E nelle applicazioni ad alta potenza.
4. questo può fornire una soluzione più efficiente.
5.E riducendo la necessità di dissipazione del calore.
6. Risparmia spazio prezioso sulla tavola.
Applicazione:
1.Anti-riempimento del pannello solare (anti-riempimento);
2.Anti-riempimento della ricarica della batteria (anti-riempimento);
3.Uscita del modulo a corrente costante a tensione costante DC-DC
anti-backfill (anti-backfill);
4.Altre necessità di prevenire le occasioni di riempimento (anti riempimento).
Parametri tecnici:
Corrente continua consentita: 100 A
Corrente operativa di riposo: 0,6-1,5 mA
Spessore della lamina di rame: 2 OZ
Materiale PCB: substrato di alluminio
Capacità della batteria: 9-75 V
Descrizione della temperatura del modulo PCB nudo:
Corrente di lavoro continua 50 A (senza dissipazione del calore) entro 60 gradi;
Raffreddamento ad aria forzata con dissipatore di calore su ampia area montato sul retro 100A

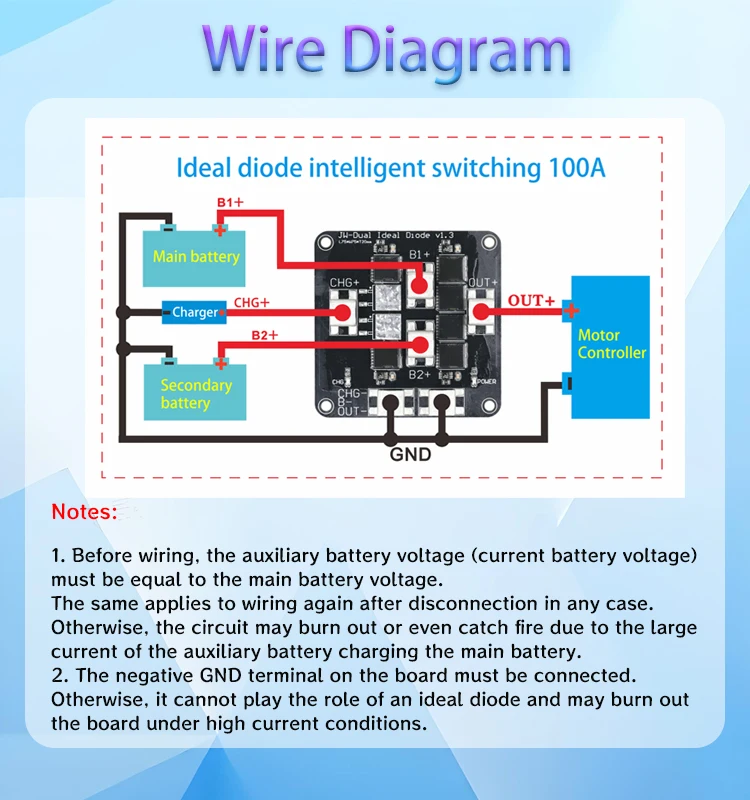

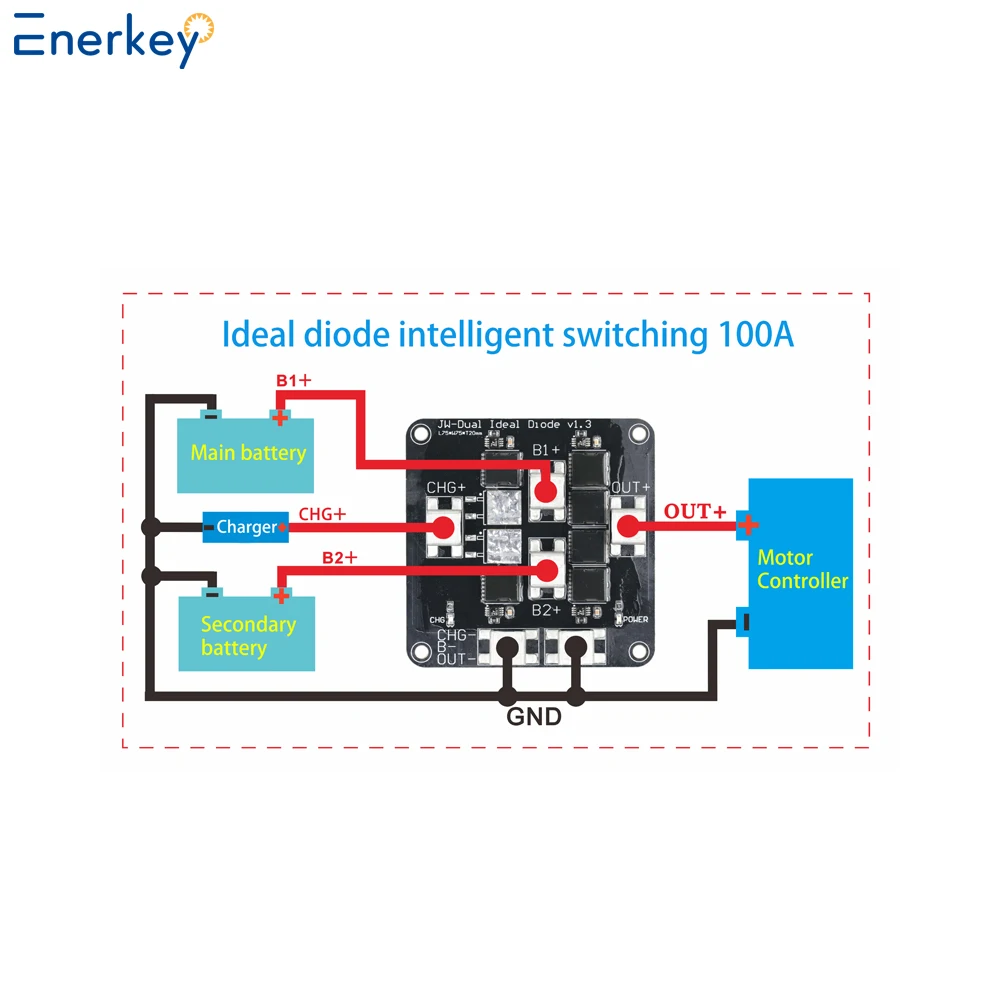

Schema:
L’ingresso e l’uscita equivalgono ai diodi.
Quando la tensione di uscita viene rilevata maggiore dell’ingresso,
l’uscita è immediatamente disattivata.
Il valore di rilevamento è di livello millivolt.
Il tempo di risposta è molto veloce.
|
Nome del prodotto |
Modulo diodi ideale 75V 100A |
|
Modello del prodotto |
EK-iD75V100A |
|

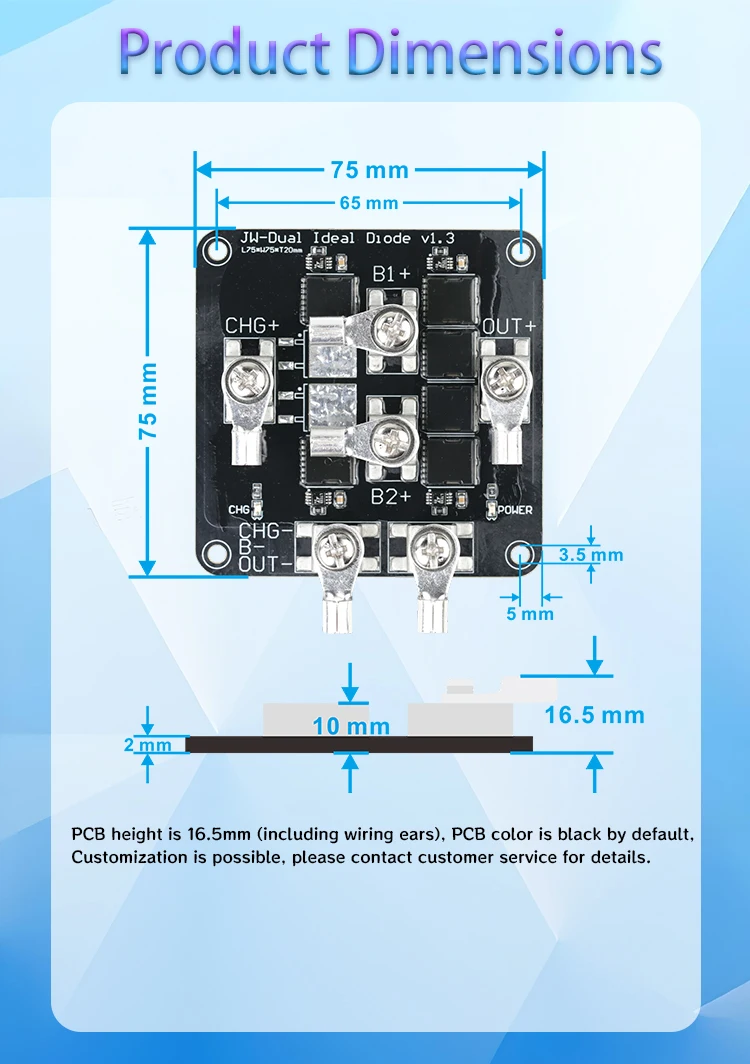

Dimensioni del prodotto |
L75*L75*A16,5 mm |
|
Peso del prodotto |
0,12 kg |
|
Intervallo di tensione di lavoro |
9V-75V |
|
Corrente di lavoro continua |
100A |
|
Corrente operativa di riposo |
0,6-1,5 mA |
|
Quantità MOS |
1 |
|
Resistenza interna in movimento |
NA |
|
Materiale PCB |
Piastra in alluminio |
|
Spessore della lamina di rame |
2.0 OZ |
|
Temperatura di funzionamento |
-40℃-60℃ |
|
Descrizione della temperatura del modulo PCB nudo |
Corrente di lavoro continua 50 A (senza dissipazione del calore) entro 60 gradi; |
Nota speciale:
1.Questa versione è l’ultima versione ottimizzata.Il modulo non brucerà se i poli positivo e negativo sono collegati al contrario, il che migliora la sicurezza dell’installazione;
2.Come suggerisce il nome, il diodo ideale è un diodo con resistenza interna ultrabassa.La caduta di tensione di conduzione dei normali diodi è superiore a 0,6 V e la caduta di tensione di conduzione dei diodi ideali è quasi trascurabile.
3.Lo strato di foglio di rame e lo strato di base in alluminio del percorso PCB del substrato di alluminio sono isolati con una tensione di tenuta di 1000 V.Non è necessario preoccuparsi di problemi di guasto.La conduttività termica è 20 volte più veloce di quella della fibra di vetro FR4 e può essere fissata direttamente al grande dissipatore di calore.
4. Questo modulo diodi ideale non può essere utilizzato nei circuiti raddrizzatori!
