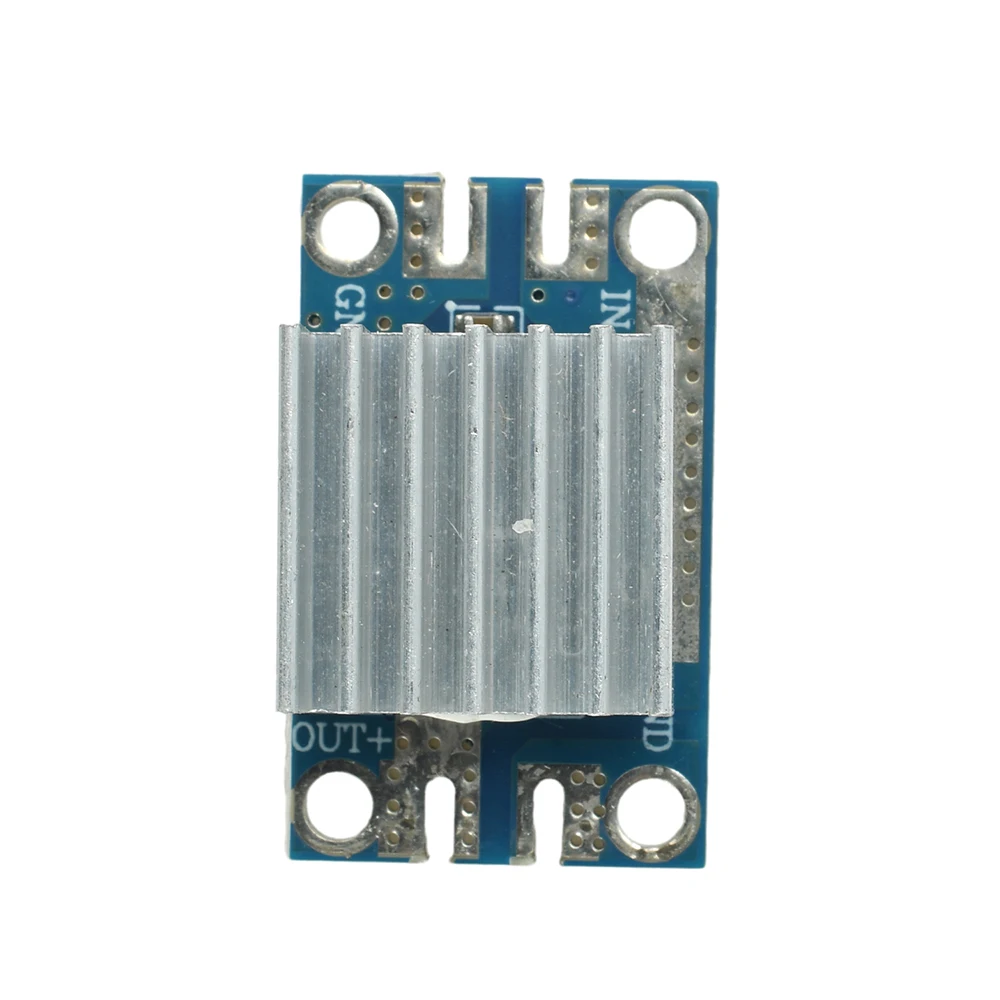

Caratteristiche del prodotto

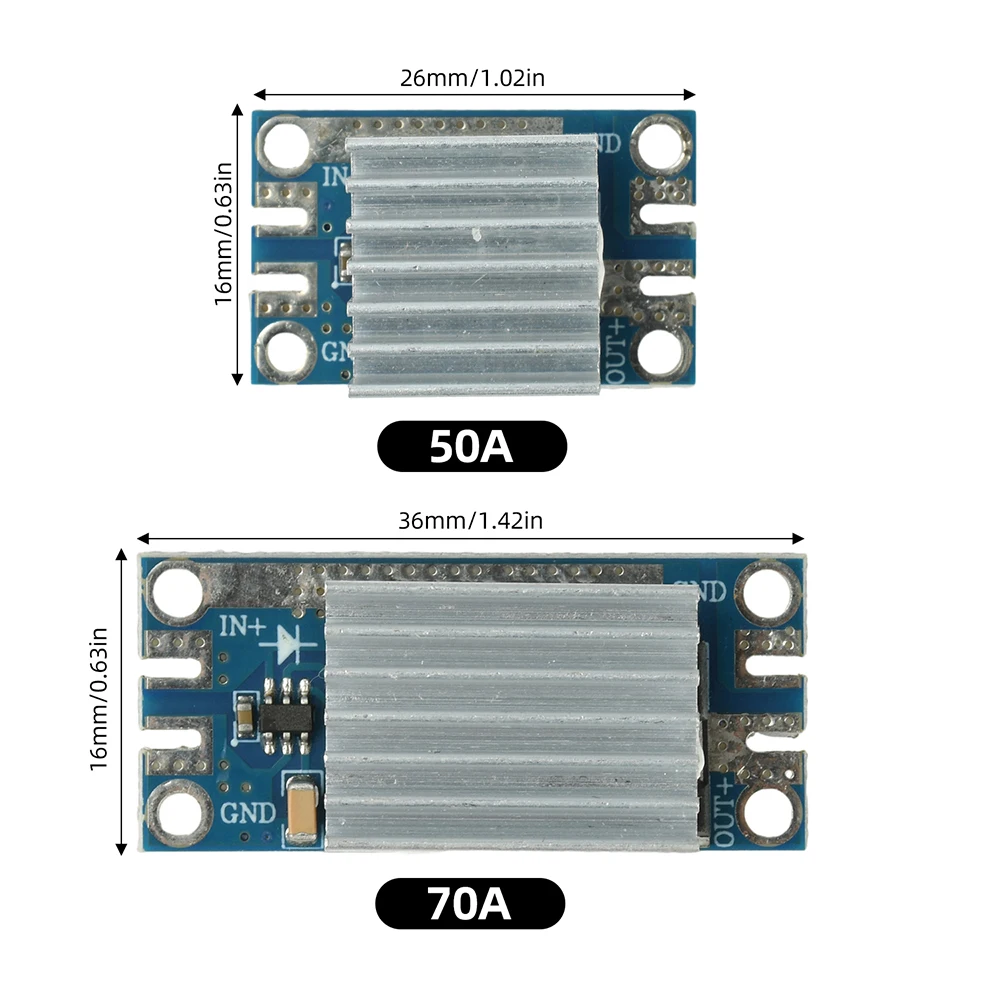

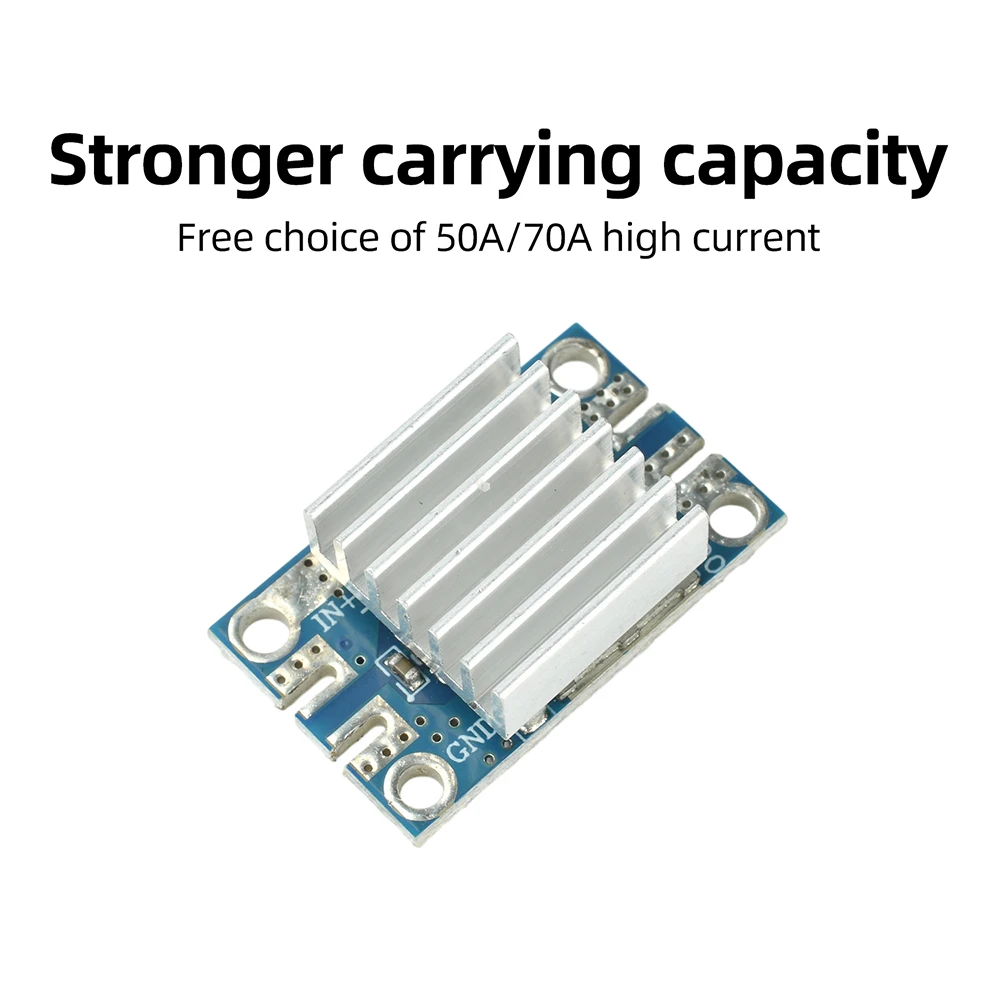

1. Scelta libera tra 50A/70A ad alta corrente per una maggiore capacità di carico

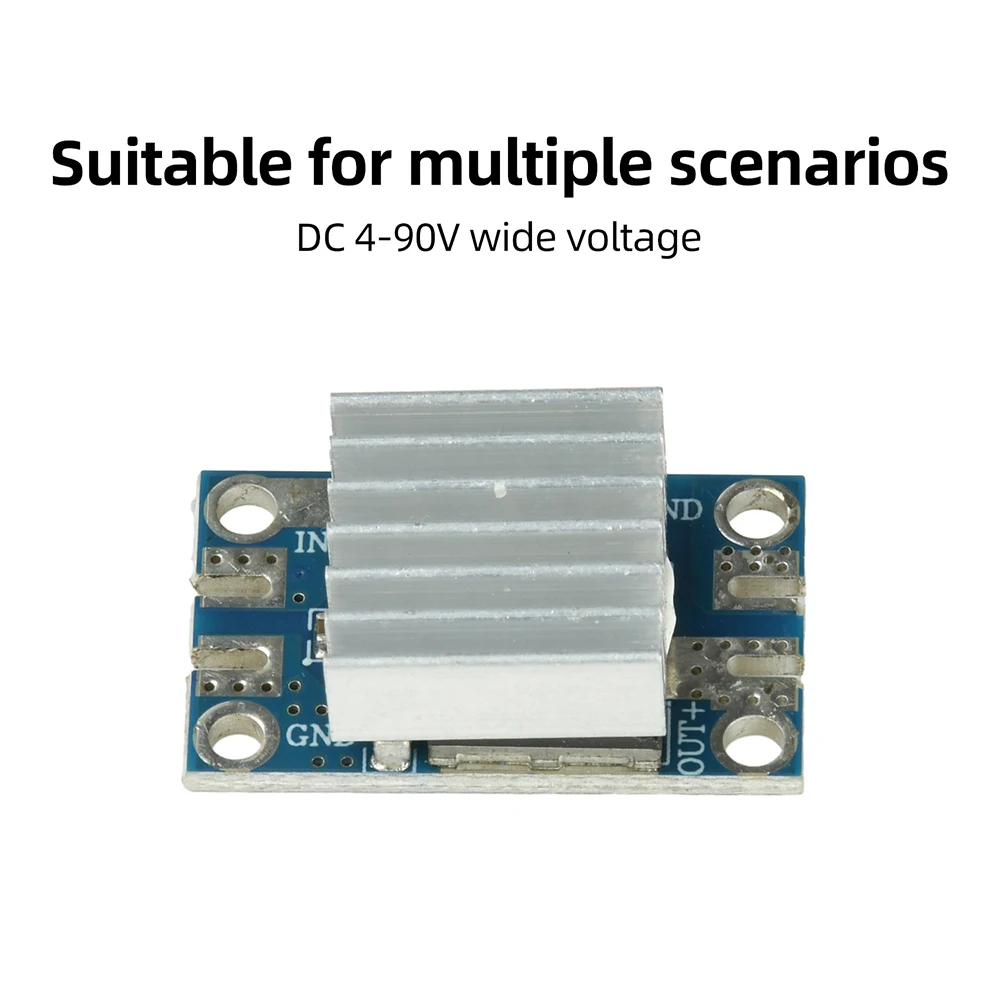

2. Tensione ampia DC 4-90V, adatta a molteplici scenari

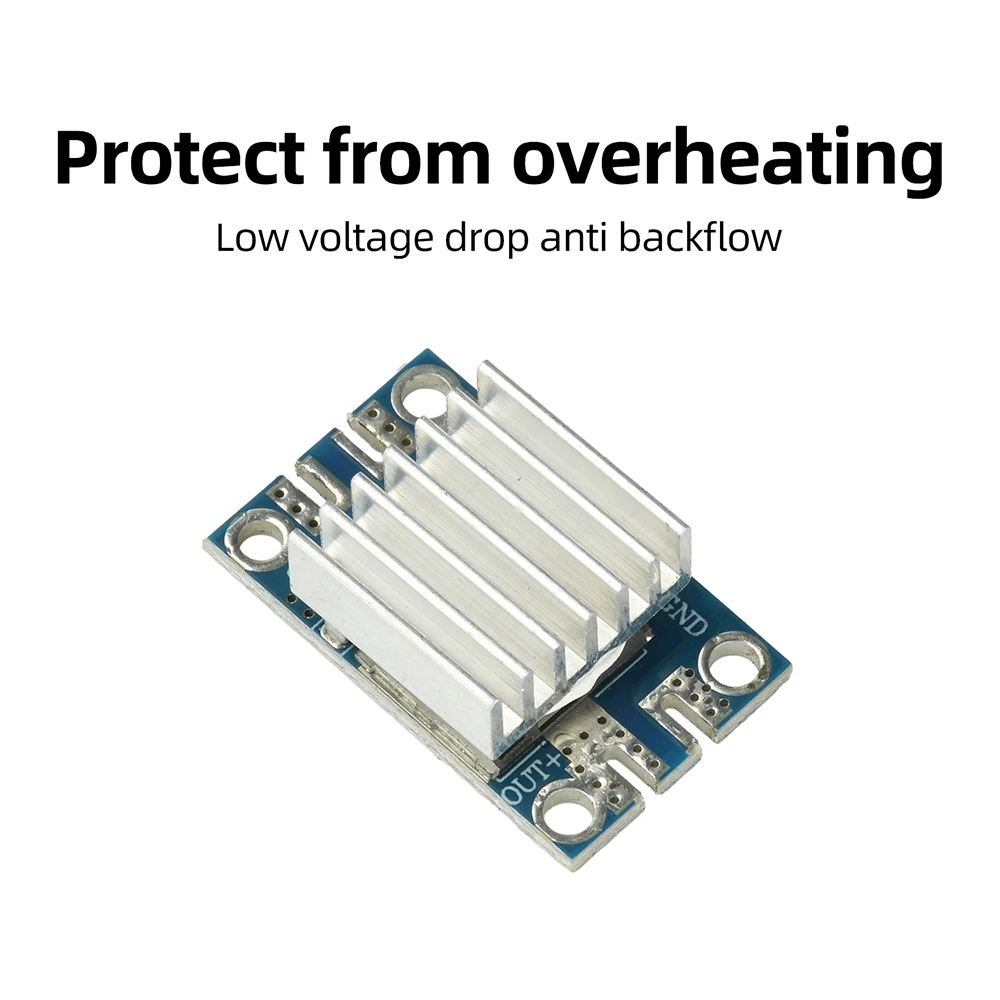

3. Bassa caduta di tensione per prevenire il riflusso e proteggere dal surriscaldamento
4. Sostituire i diodi tradizionali con quelli ad alta efficienza e basse perdite

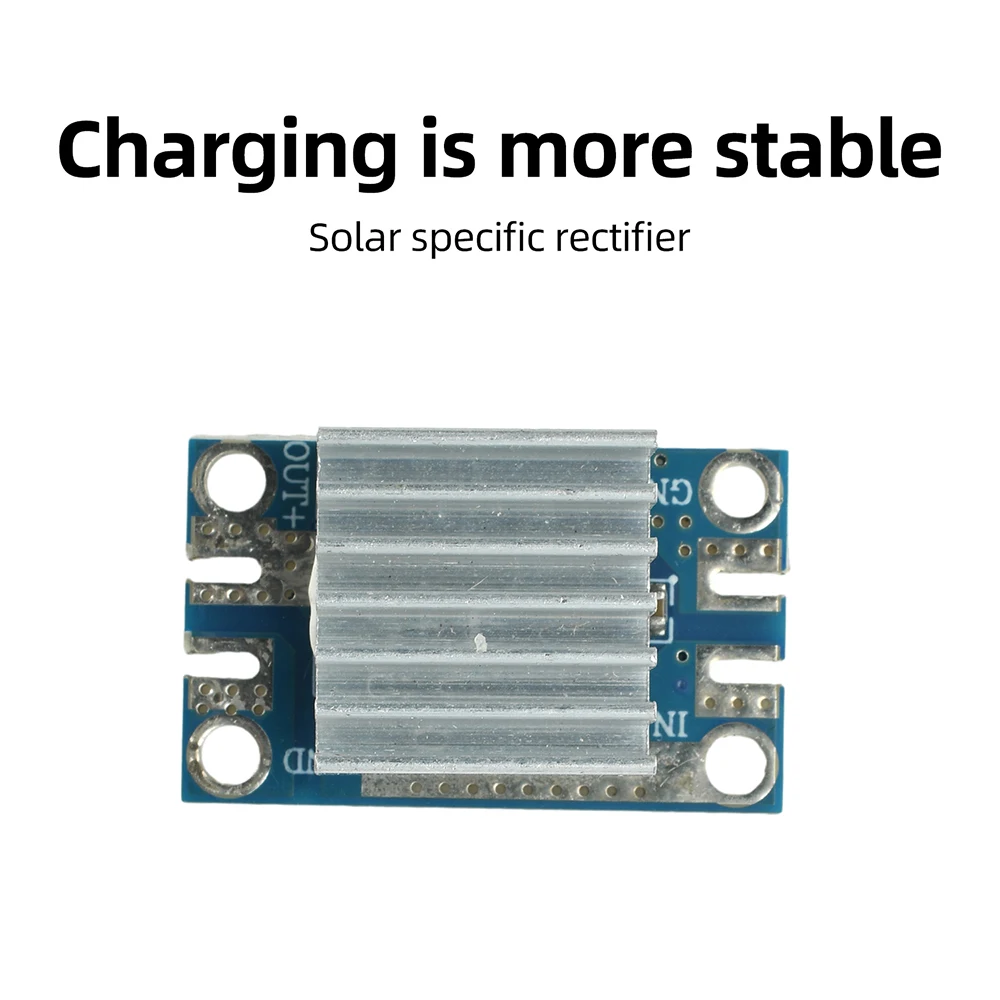

5. Rettifica specifica per il solare per una ricarica più stabile

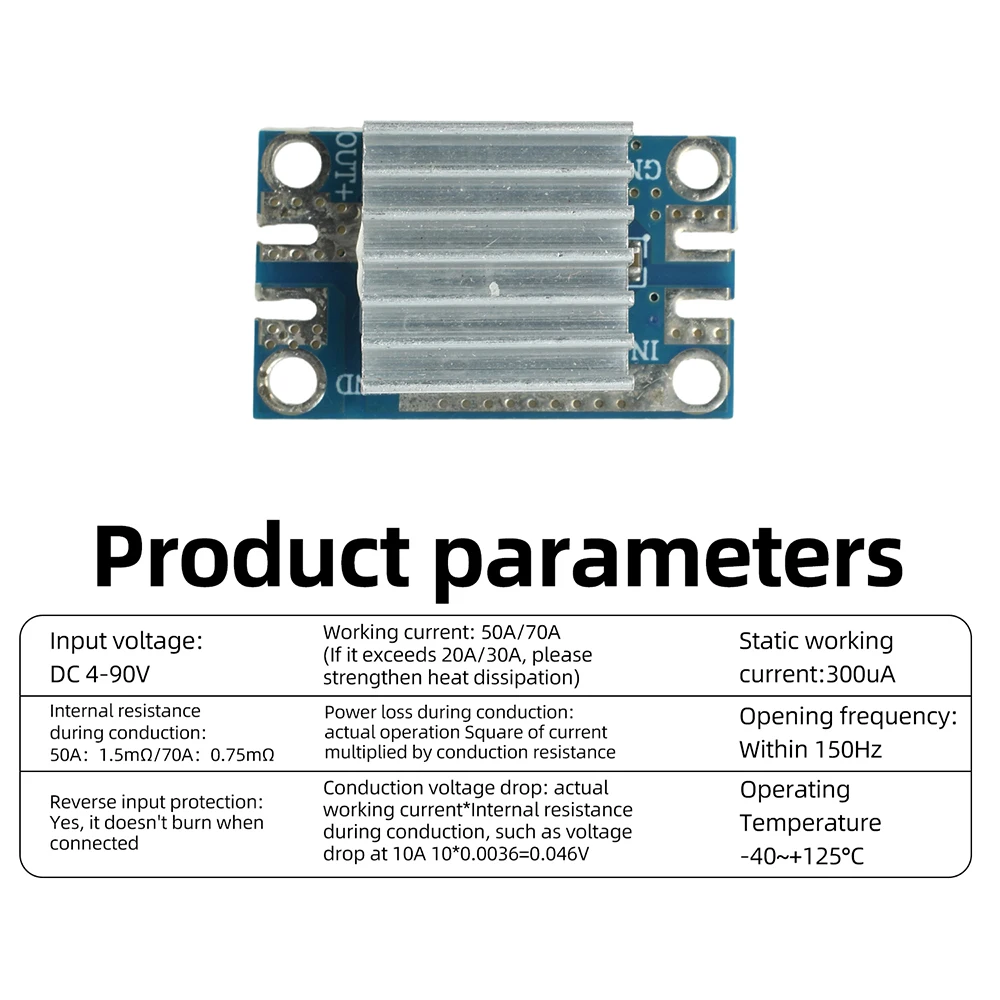

Parametri del prodotto
Tensione di ingresso: DC 4-90V
Corrente di lavoro: 50A/70A (se supera 20A/30A, si prega di migliorare la dissipazione del calore)
Corrente di lavoro statica: 300uA
Resistenza interna durante la conduzione: 50A: 1,5m Ω/70A: 0,75m Ω
Caduta di tensione per conduzione: corrente di lavoro effettiva * resistenza interna di conduzione, ad esempio, con 10A, caduta di tensione = 10 * 0,0036 = 0,046V
Perdita di potenza durante la conduzione: quadrato della corrente operativa effettiva * resistenza di conduzione
Frequenza di apertura: entro 150 HZ
Protezione da inversione di polarità: Sì, il collegamento inverso non causa danni.
Temperatura di esercizio: -40~+125 °C

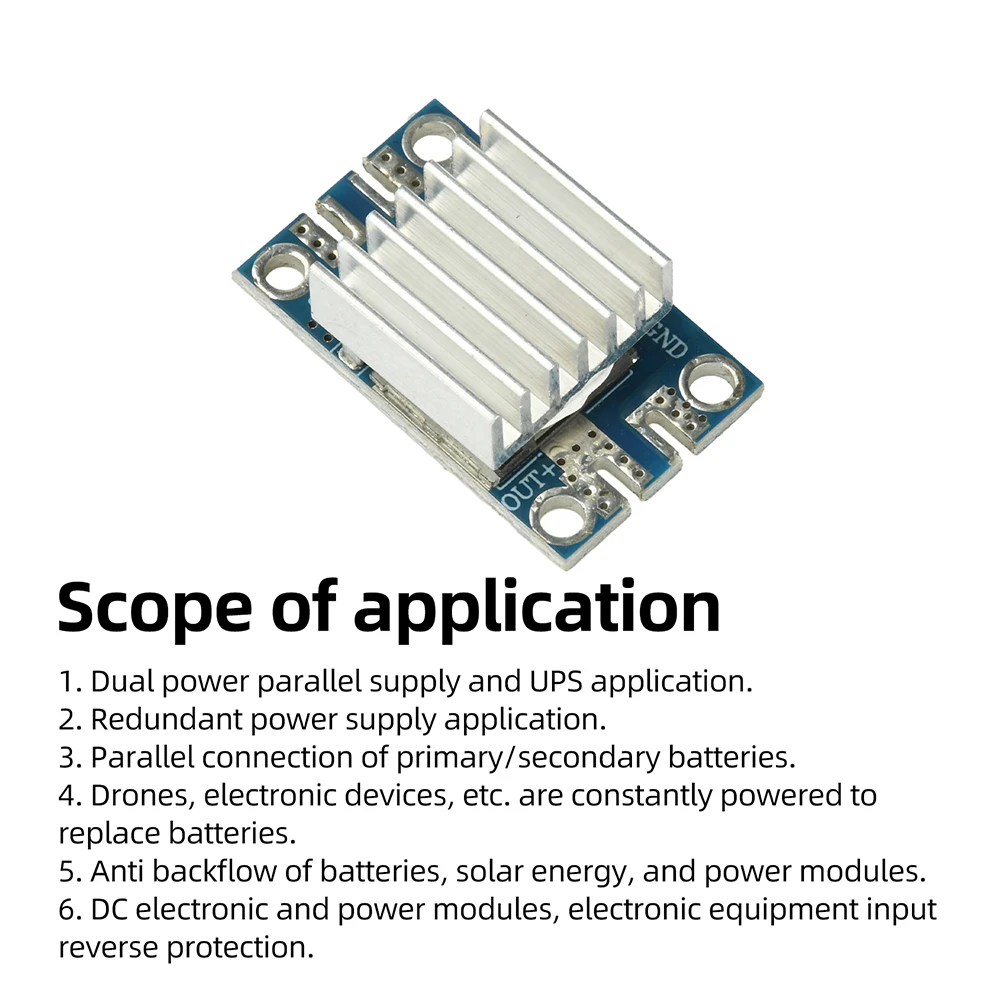

Ambito di applicazione
1. Alimentazione parallela a doppia potenza e applicazione UPS.
2. Applicazione di alimentazione ridondante.

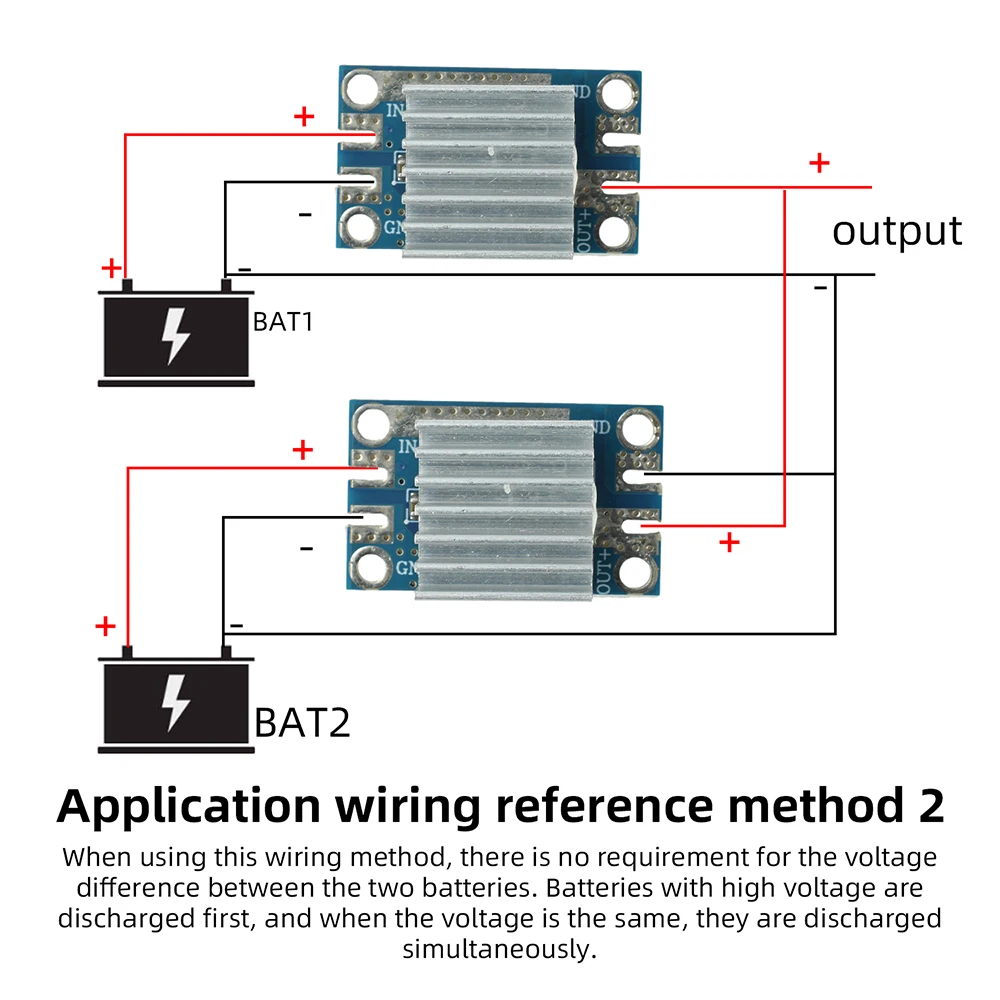

3. Collegamento in parallelo di batterie primarie/secondarie.
4. I droni, i dispositivi elettronici, ecc. sono costantemente alimentati per sostituire le batterie.
5. Anti-riflusso di batterie, energia solare e moduli di alimentazione.

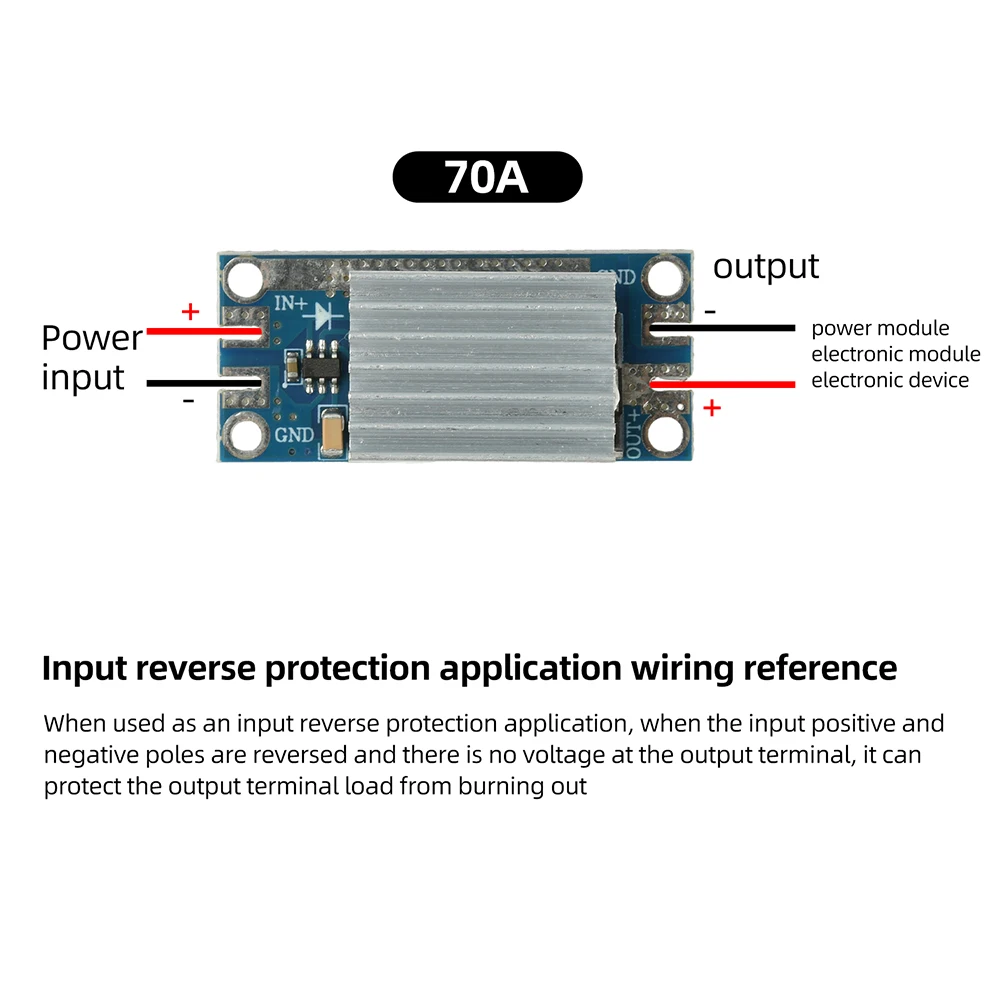

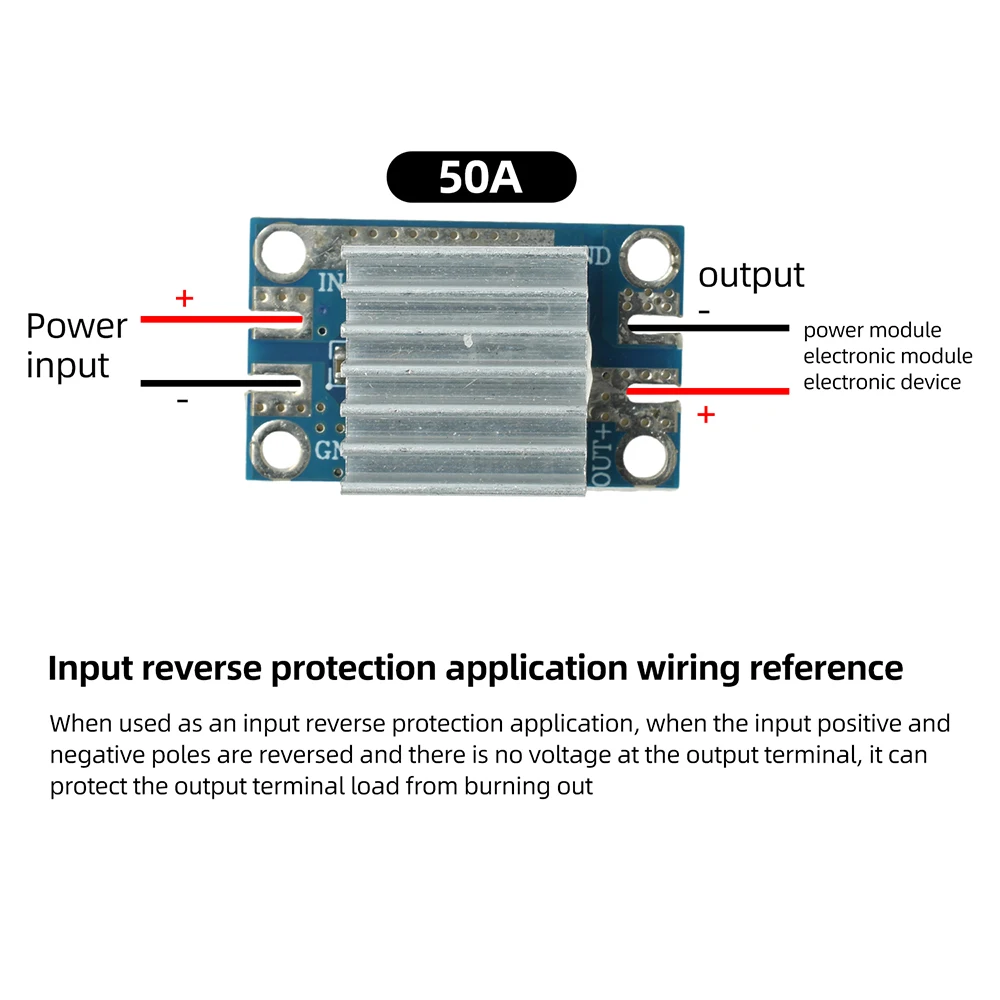

6. Moduli elettronici e di potenza DC, protezione contro l’inversione di polarità in ingresso per apparecchiature elettroniche.

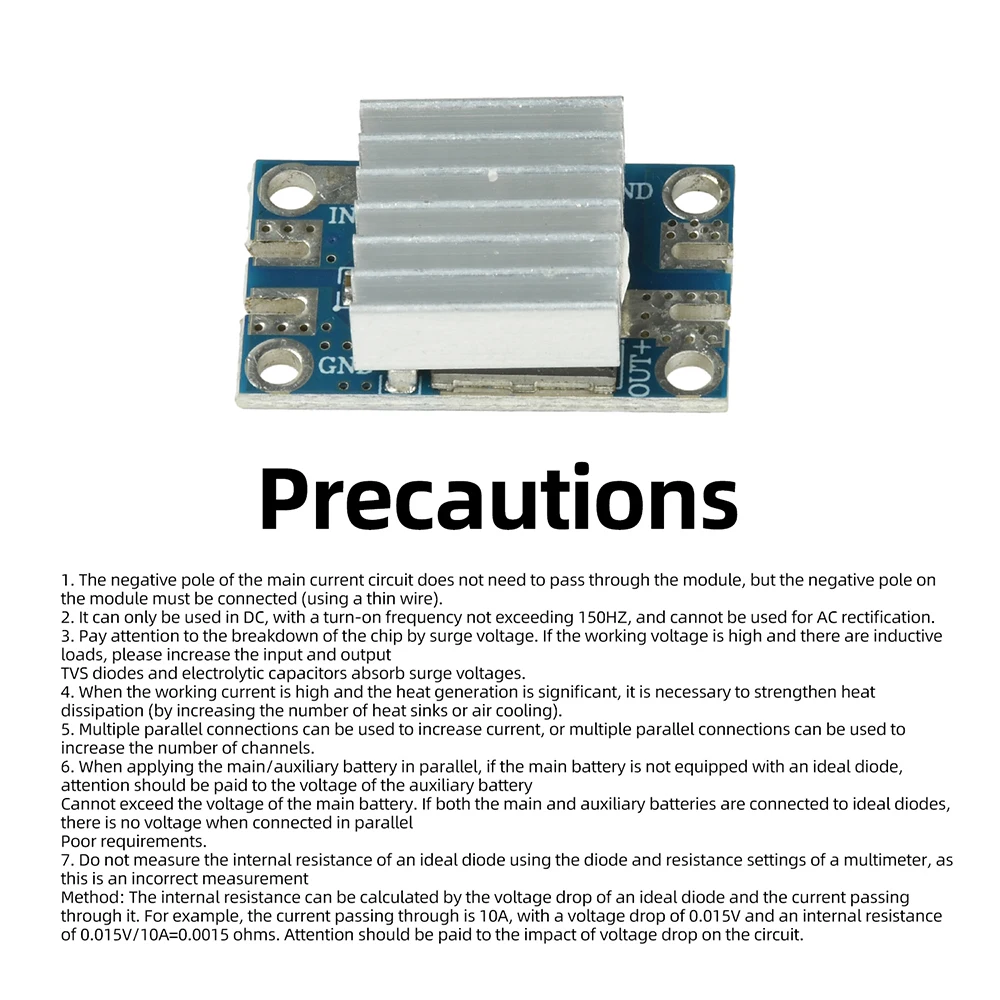

Precauzioni
1. Il polo negativo del circuito principale di corrente non deve passare attraverso il modulo, ma il polo negativo sul modulo deve essere collegato (utilizzando un filo sottile).
2. Può essere utilizzato solo in corrente continua (DC), con una frequenza di accensione che non superi i 150 Hz, e non può essere impiegato per la rettificazione in corrente alternata (AC).
3. Prestare attenzione alla rottura del chip causata da sovratensioni. Se la tensione di lavoro è elevata e sono presenti carichi induttivi, aumentare l’ingresso e l’uscita.
I diodi TVS e i condensatori elettrolitici assorbono le sovratensioni.
4. Quando la corrente di lavoro è elevata e la generazione di calore è significativa, è necessario rafforzare la dissipazione del calore (aumentando il numero di dissipatori o utilizzando il raffreddamento ad aria).
5. È possibile utilizzare connessioni parallele multiple per aumentare la corrente, oppure connessioni parallele multiple per aumentare il numero di canali.

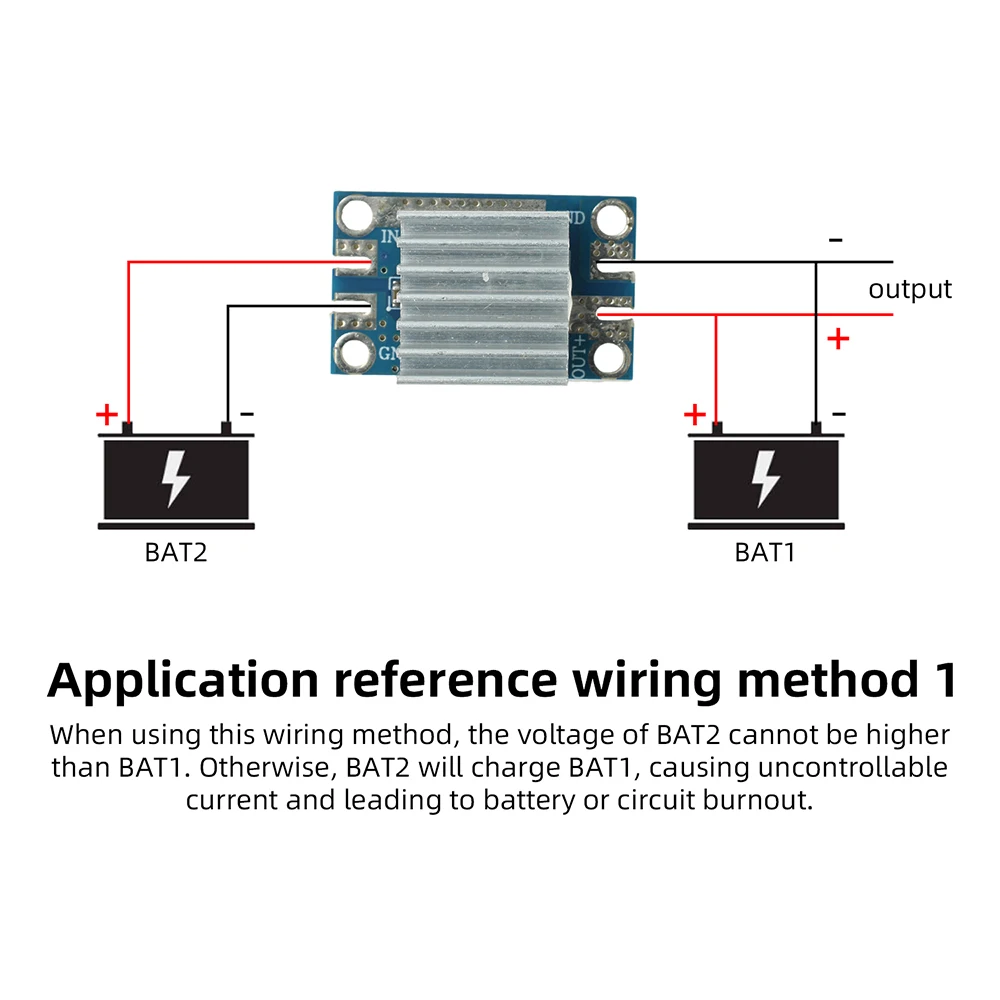

6. Quando si collegano in parallelo la batteria principale/ausiliaria, se la batteria principale non è dotata di un diodo ideale, è necessario prestare attenzione alla tensione della batteria ausiliaria.
Non può superare la tensione della batteria principale. Se sia la batteria principale che quella ausiliaria sono collegate a diodi ideali, non c’è tensione quando sono collegate in parallelo.
Requisiti scadenti.
7. Non misurare la resistenza interna di un diodo ideale utilizzando le impostazioni di diodo e resistenza di un multimetro, poiché questa è una misurazione errata.
Metodo: La resistenza interna può essere calcolata tramite la caduta di tensione di un diodo ideale e la corrente che lo attraversa. Ad esempio, se la corrente che lo attraversa è di 10A, con una caduta di tensione di 0,015V, la resistenza interna sarà di 0,015V/10A=0,0015 ohm. Bisogna prestare attenzione all’impatto della caduta di tensione sul circuito.
Contenuto della confezione

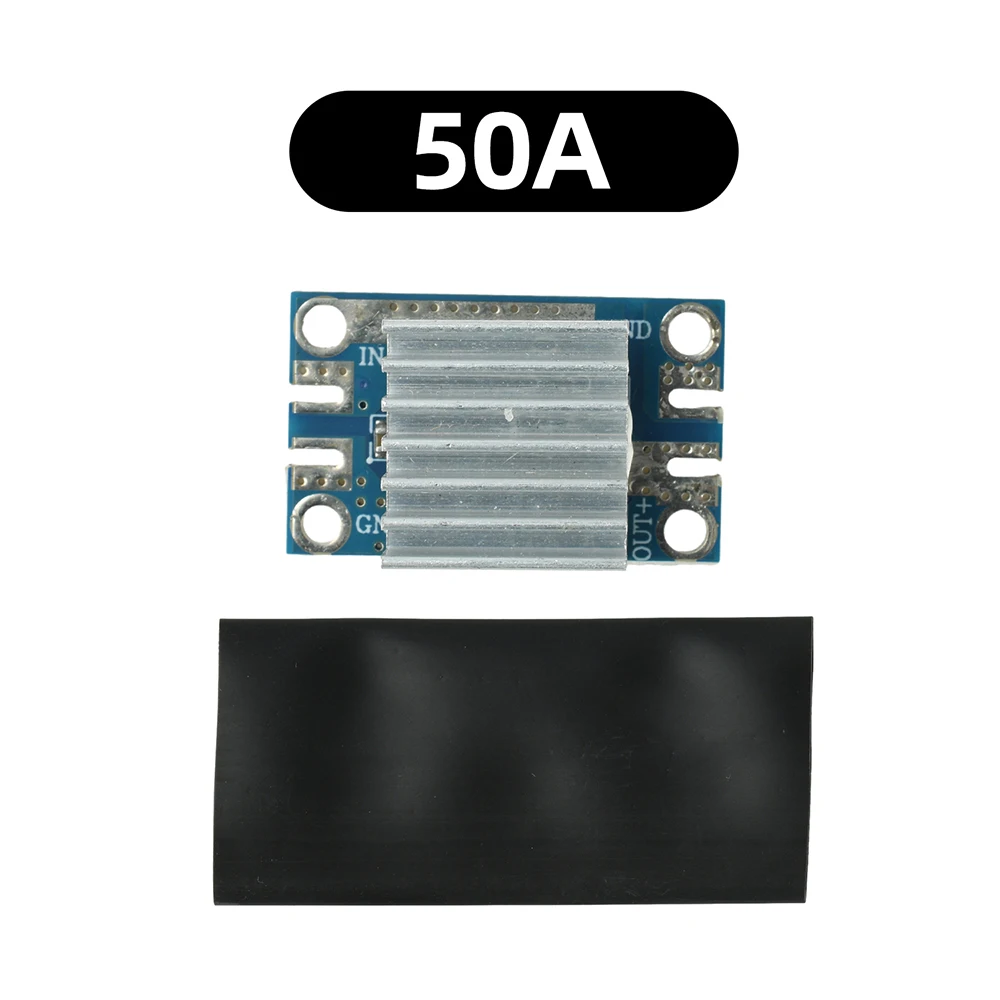

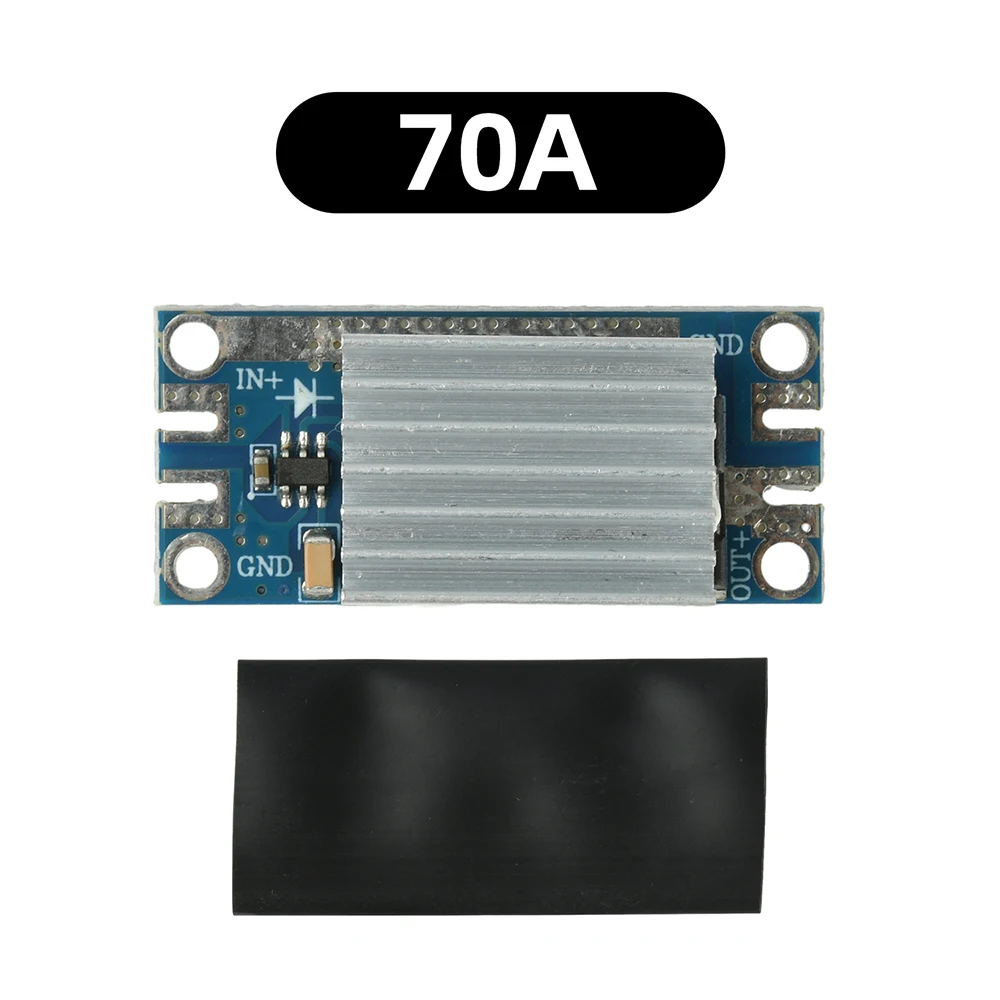

Modulo diodo * 1 (stile opzionale)
Tubo termorestringente * 1
