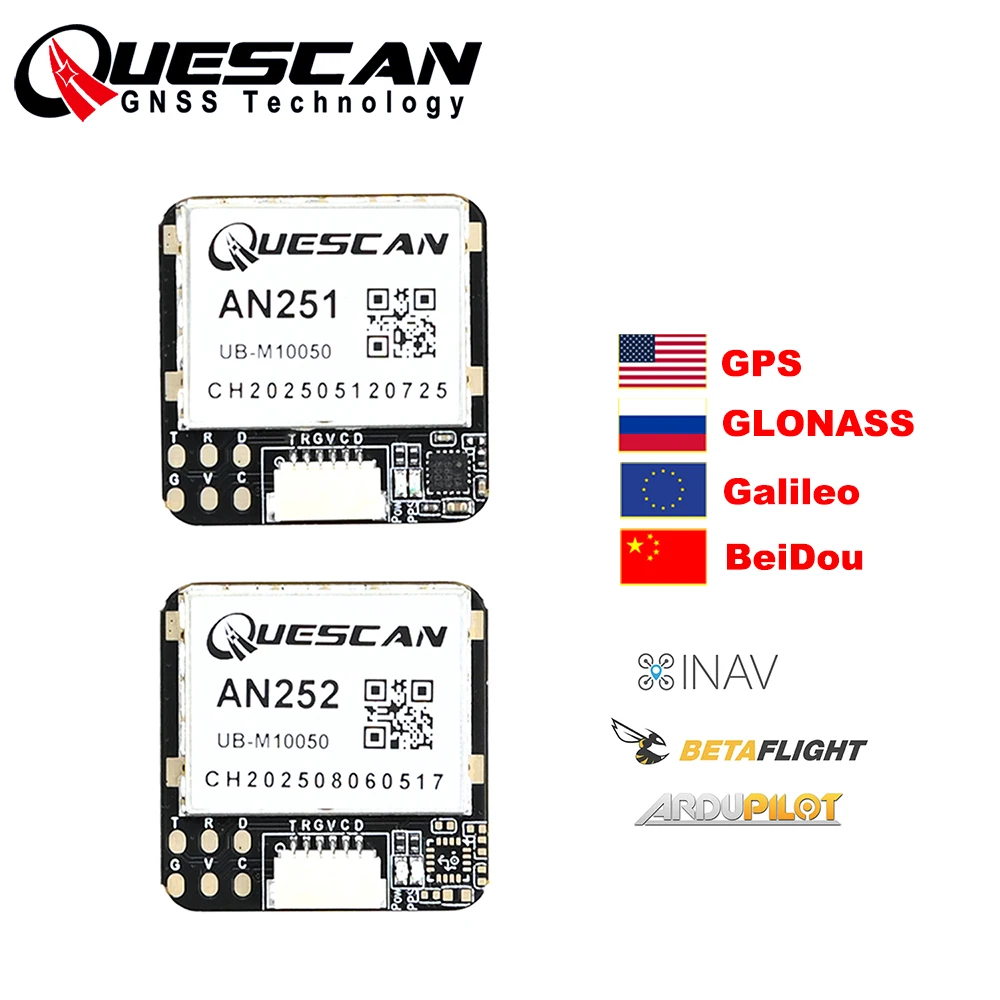

Modulo GPS GNSS QUESCAN AN251 AN252 M10050 M10 con Bussola per INAV Betaflight Ardupilot GPS Galileo GLONASS BeiDou QZSS SBAS

Panoramica

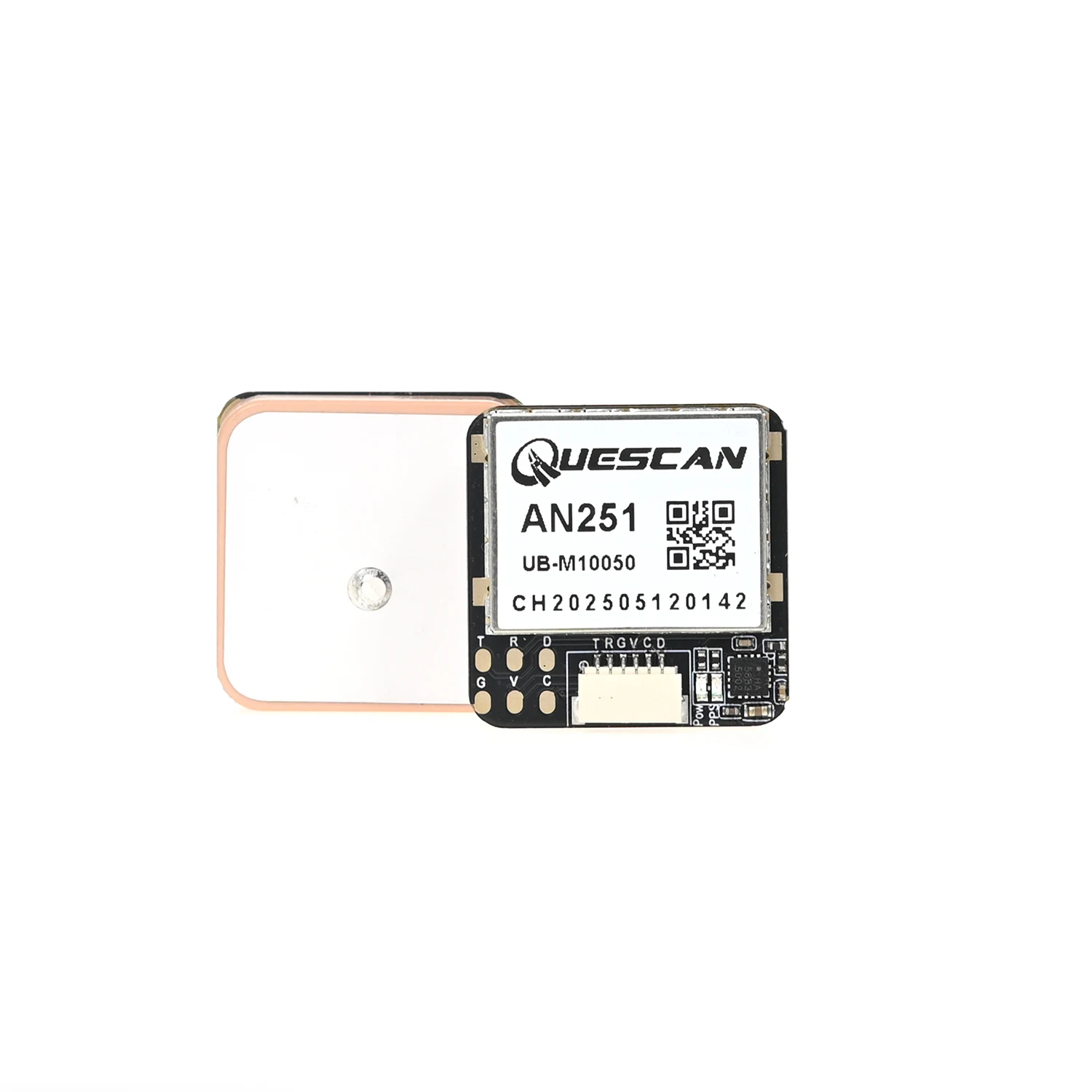

Il modulo AN251 integra sensori GNSS e Compass, con una frequenza di navigazione di 20Hz. Il modulo AN252 ha una frequenza di navigazione di 10Hz e non è dotato di Compass.
Il modulo GNSS AN251/AN252 è dotato del chip UBX M10, che supporta la ricezione simultanea dei sistemi di navigazione satellitare globali (GPS, GLONASS, Galileo e Beidou). Un gran numero di satelliti visibili consente al ricevitore di selezionare il segnale ottimale. AN251/AN252 supporta uscite a doppio protocollo NMEA e UBX.
L’antenna ad alto guadagno 25x25x4mm offre le migliori prestazioni per i ricevitori dei sistemi satellitari di navigazione globale. Il diagramma di radiazione omnidirezionale dell’antenna aumenta la flessibilità nell’installazione delle apparecchiature. Questo modulo è adatto per FPV/drone/robot, barche, tachimetri, ecc. È compatibile con vari controller di volo, come Ardupilot, INAV, Betaflight, Pixhawk, APM, ecc. Molto migliore dell’M8N. Provalo!
Il chip UBX-M10050-KB integra la piattaforma GNSS di precisione standard UBX M10 e offre una sensibilità eccezionale e tempi di acquisizione rapidi per tutti i segnali GNSS L1. L’estremamente basso consumo energetico in modalità di tracciamento continuo garantisce una grande autonomia energetica per tutti i dispositivi alimentati a batteria, come i localizzatori di asset, senza compromettere le prestazioni GNSS.
L’UBX-M10050-KB supporta la ricezione simultanea di fino a quattro GNSS (GPS, GLONASS, Galileo e BeiDou). Può catturare fino a oltre 50 satelliti. L’elevato numero di satelliti visibili consente al ricevitore di selezionare i segnali migliori. Questo massimizza la precisione della posizione, in particolare in condizioni difficili come nei canyon urbani profondi.
La tecnologia UBX Super-S (Super-Signal) offre un’eccellente sensibilità RF e può migliorare la precisione dinamica della posizione con antenne di piccole dimensioni o in scenari senza linea di vista.

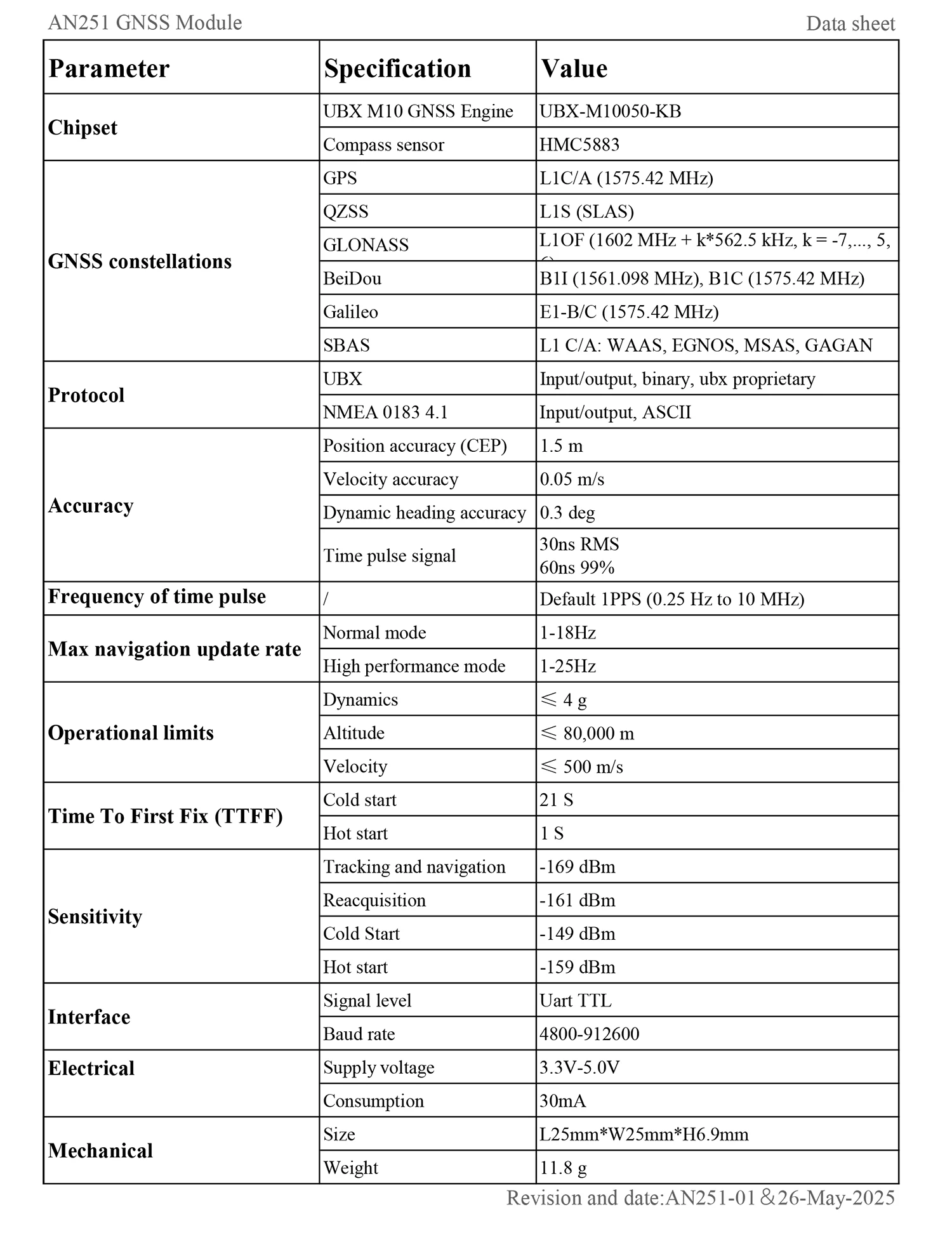

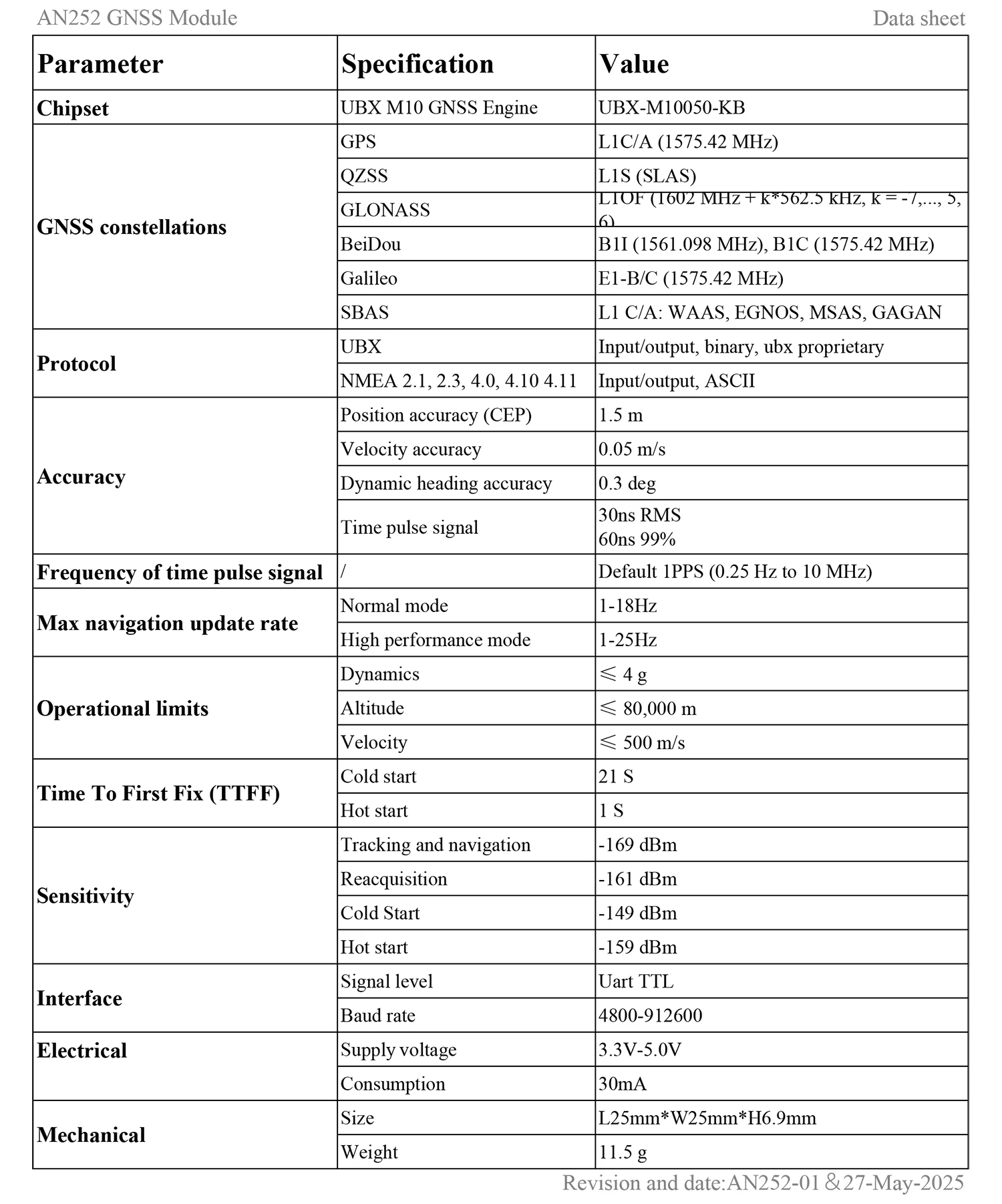

Parametro

AN251

AN252

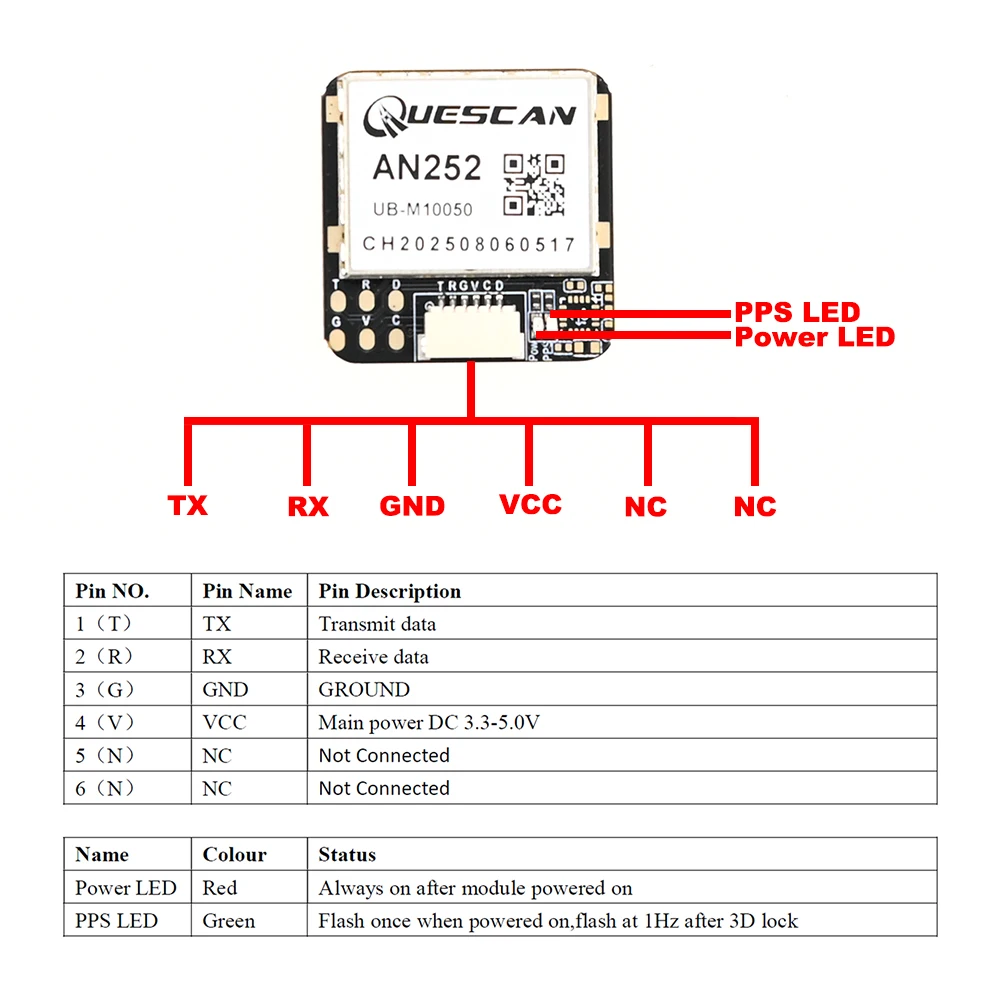

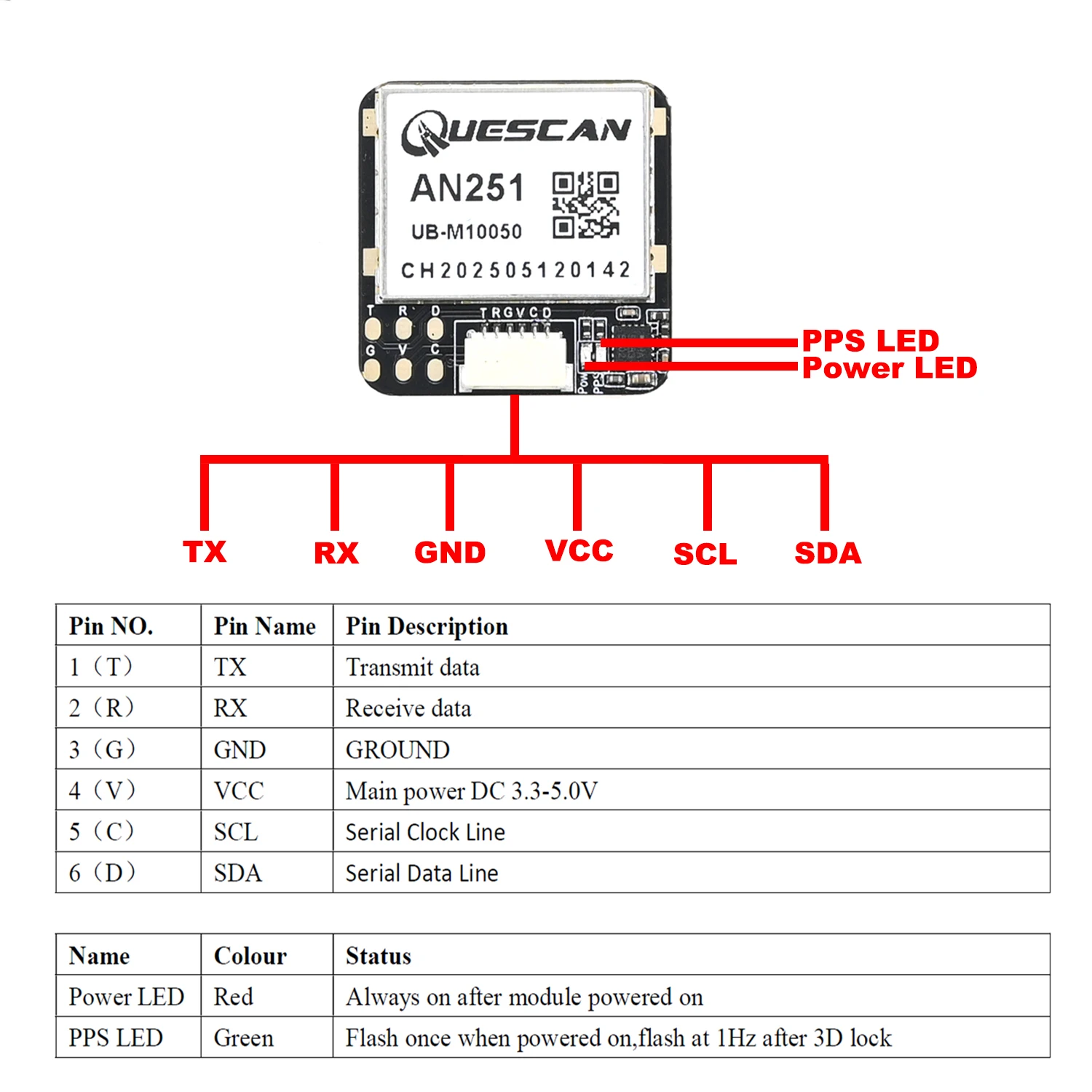

Definizione dei Pin

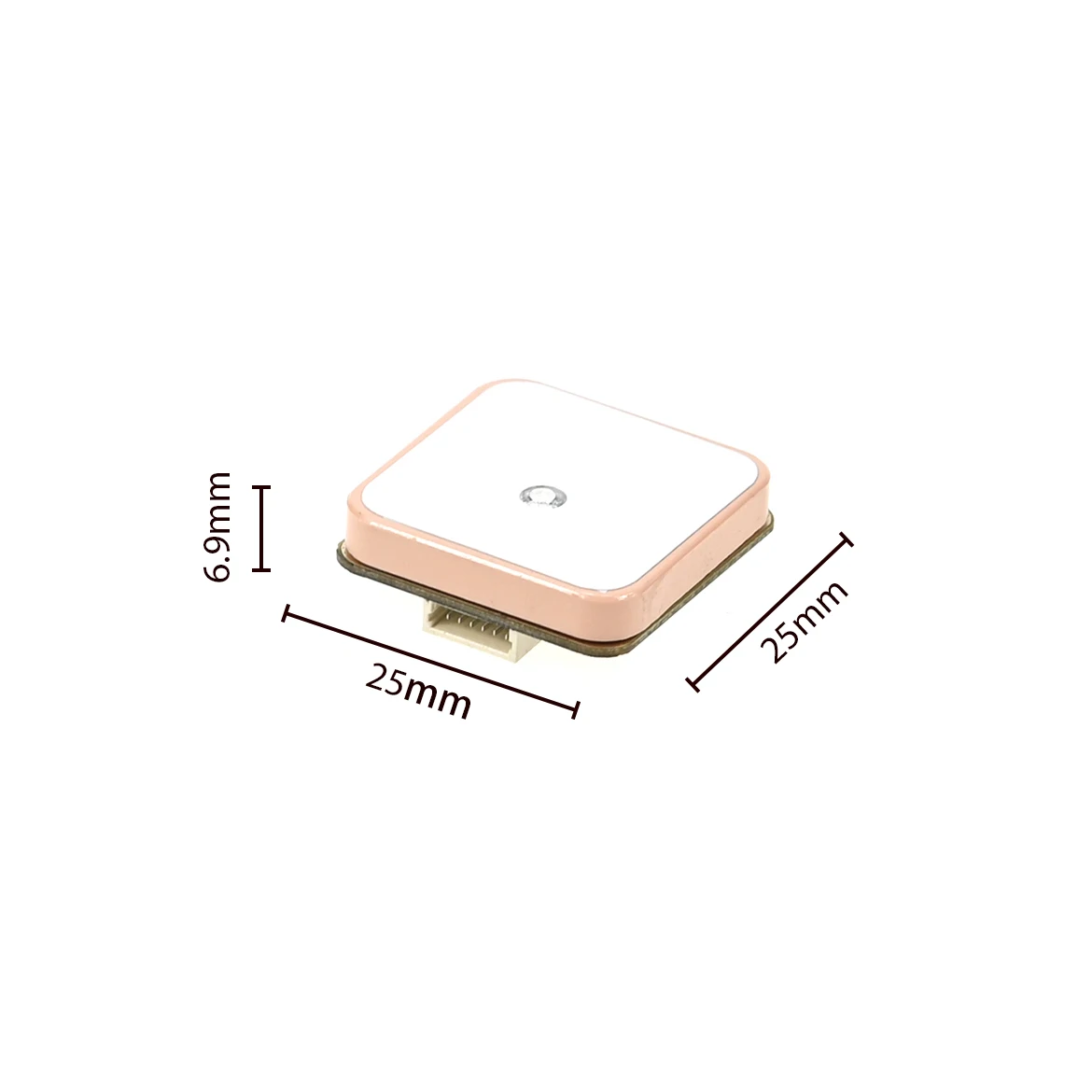

Dimensioni

Costellazioni GNSS supportate

AN251/AN252 è un ricevitore GNSS simultaneo in grado di ricevere e tracciare più sistemi GNSS. L’architettura a front-end RF singolo consente la ricezione simultanea di più costellazioni GNSS. Il ricevitore può essere configurato per un sottoinsieme di costellazioni GNSS al fine di ottenere un consumo energetico ridotto.
La configurazione di fabbrica su AN251/AN252 prevede la ricezione simultanea di GPS, Galileo, GLONASS e BeiDou B1C con QZSS e SBAS abilitati.

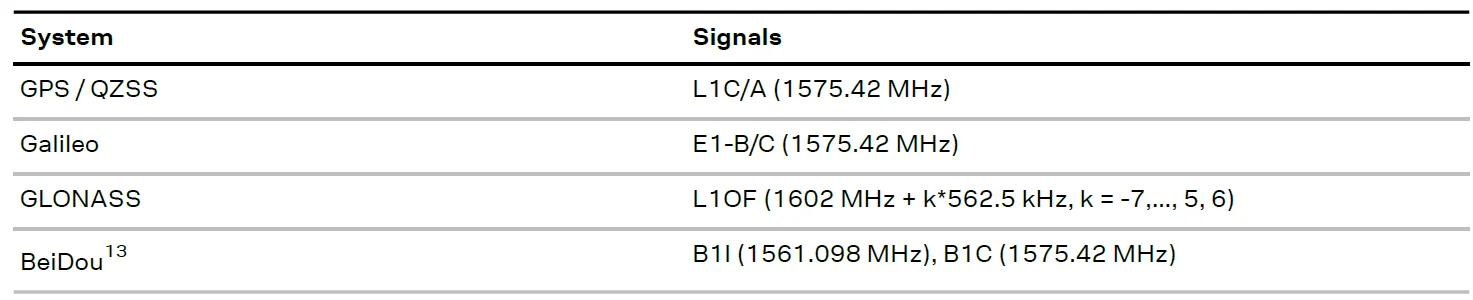

Sono supportati i seguenti GNSS e i loro segnali:

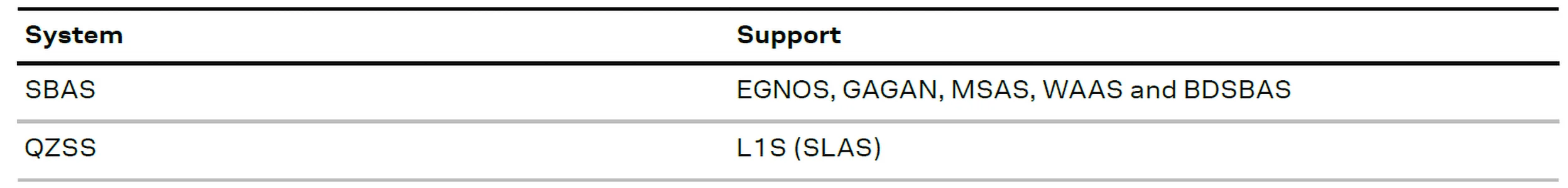

I seguenti sistemi di potenziamento sono supportati:

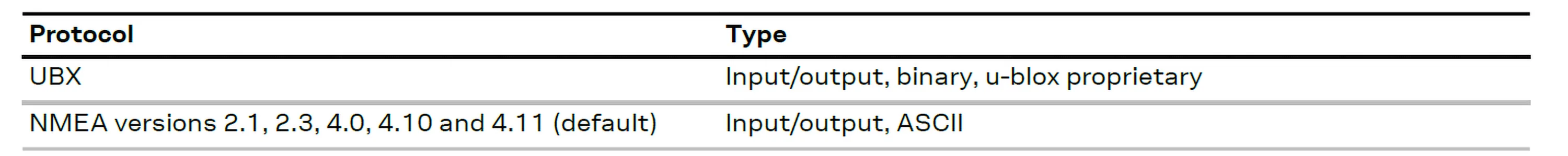

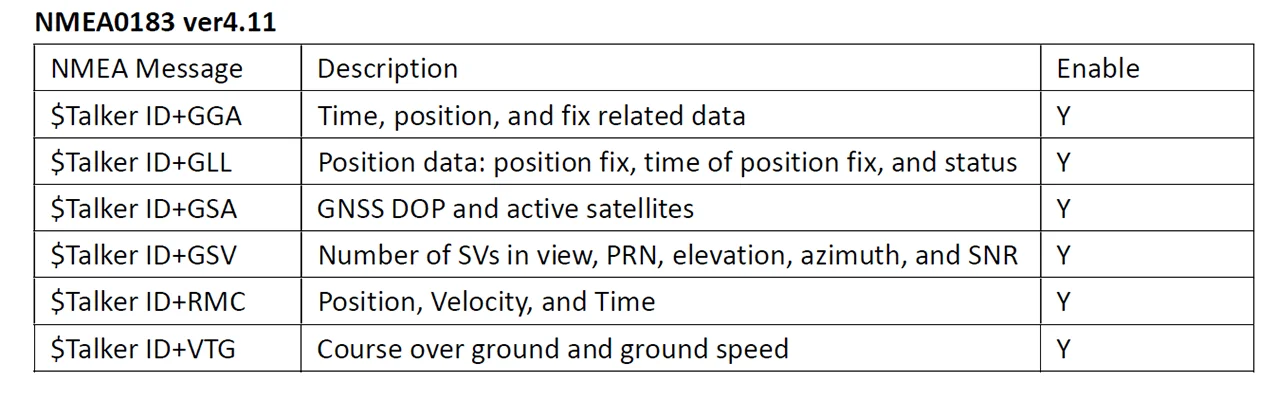

Protocolli supportati

Per maggiori dettagli, fare riferimento ai documenti ufficiali.

Piattaforma dinamica

Il modello di piattaforma dinamica può essere configurato tramite CFG-NAVSPG-DYNMODEL
Elemento di configurazione. Per i modelli di piattaforma dinamica supportati e i loro dettagli, fare riferimento alla tabella sottostante. Il modello dinamico predefinito è Portatile.

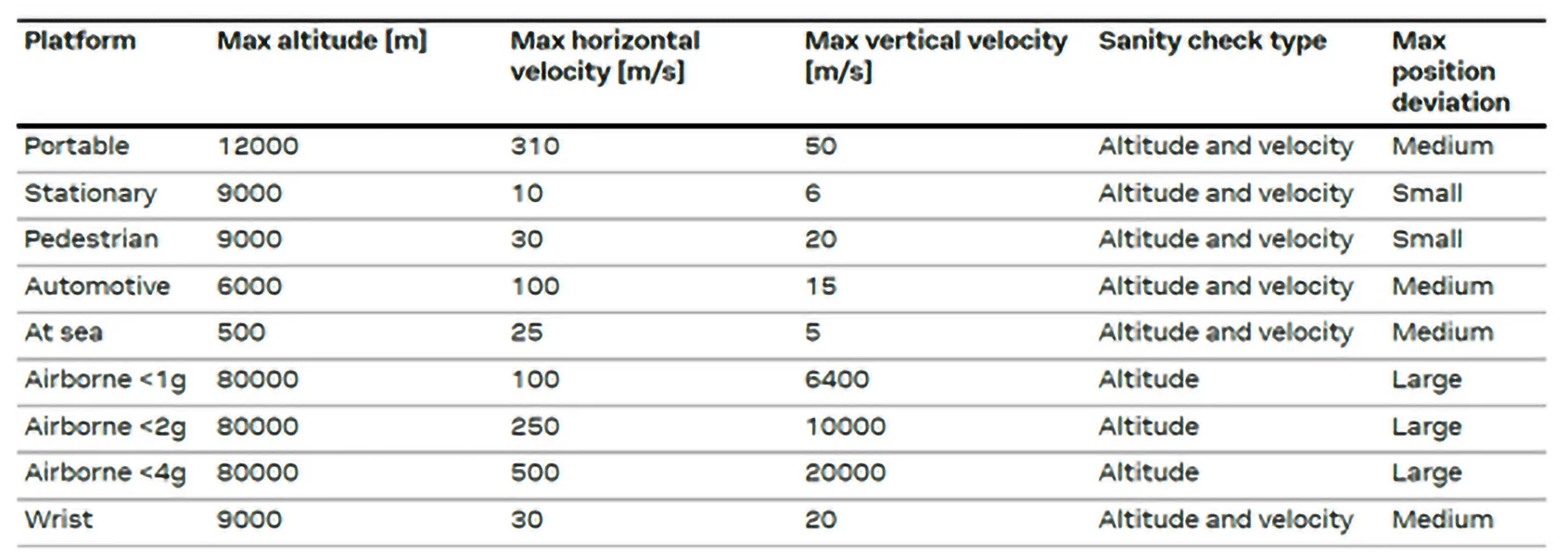

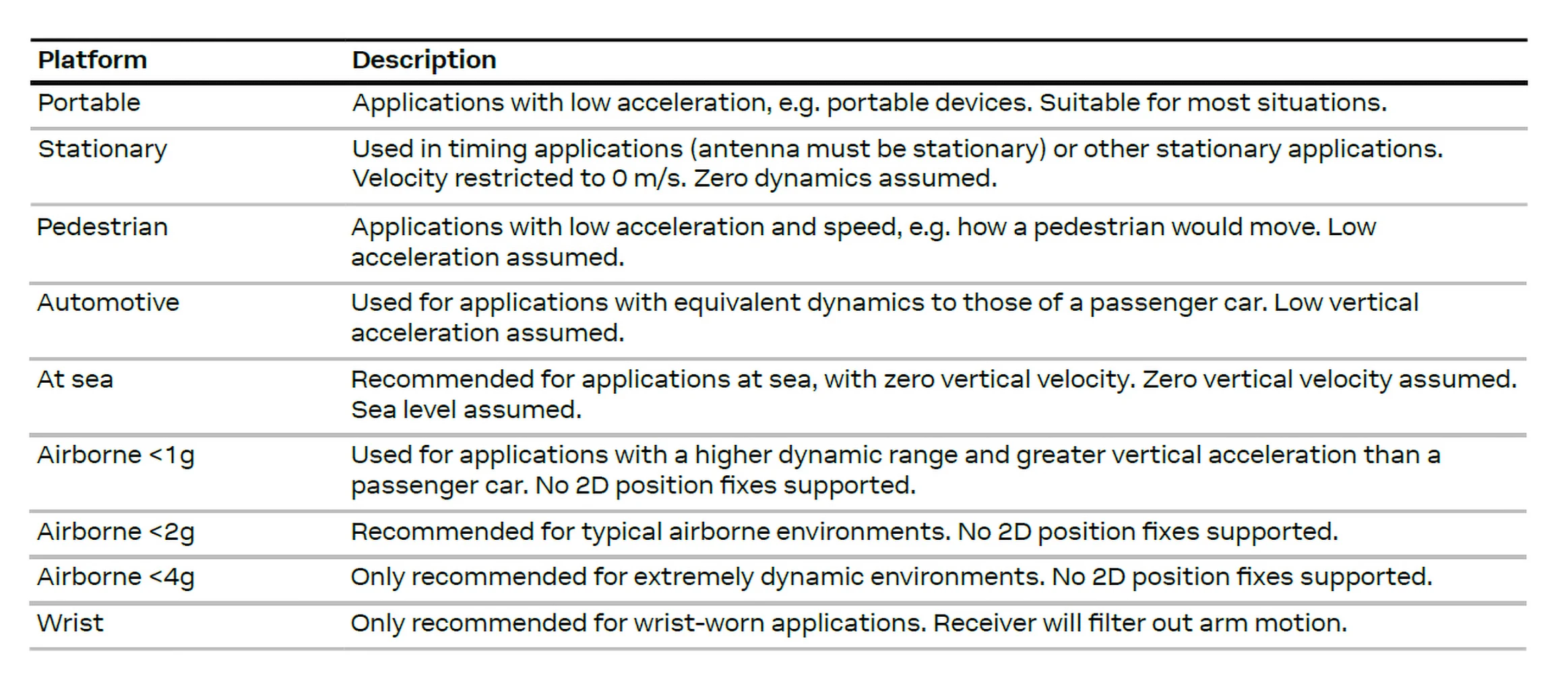

Modelli e dettagli della piattaforma dinamica:

Impostazioni di fabbrica

AN251
•GPS+Galileo+GLONASS+BeiDou+QZSS+SBAS.
•115200 baud, 8 bit, nessun bit di parità, 1 bit di stop.
• Modalità ad alte prestazioni.
• Frequenza di aggiornamento della navigazione a 20Hz.
•Messaggi di input: NMEA e UBX.

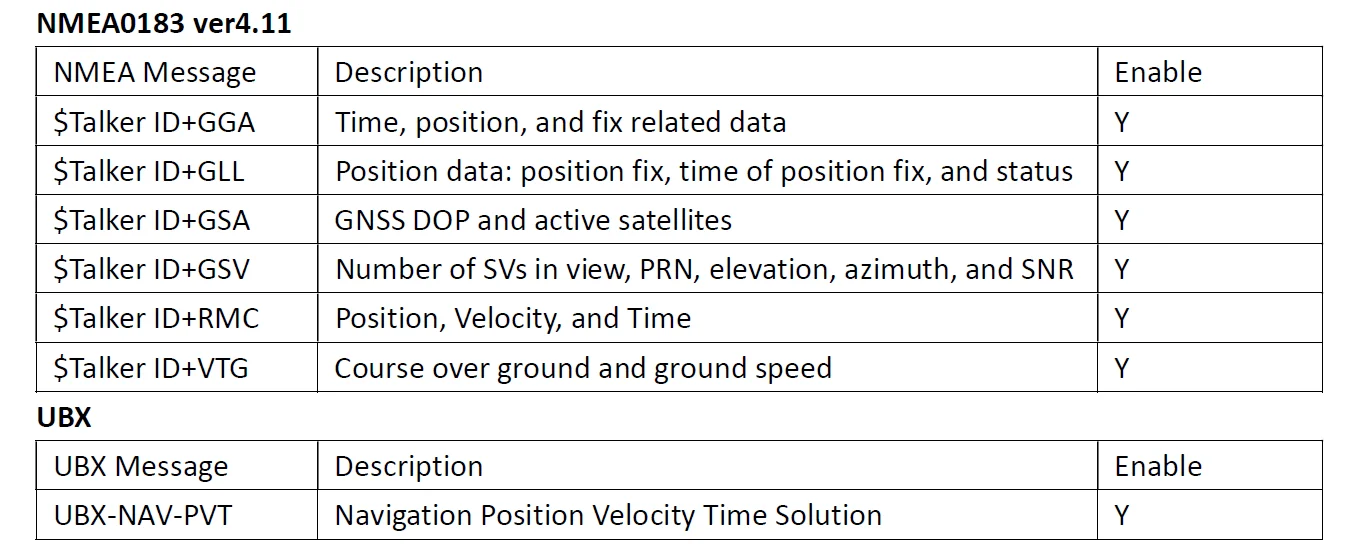

•Messaggi di output: NMEA GGA, GLL, GSA, GSV, RMC, VTG e TXT./UBX-NAV-PVT

AN252
•GPS+Galileo+GLONASS+BeiDou+QZSS+SBAS.
•115200 baud, 8 bit, nessun bit di parità, 1 bit di stop.
• Modalità ad alte prestazioni.
• Frequenza di aggiornamento della navigazione a 10Hz.
•Messaggi di input: NMEA e UBX.
• Messaggi di output: NMEA GGA, GLL, GSA, GSV, RMC, VTG e TXT.

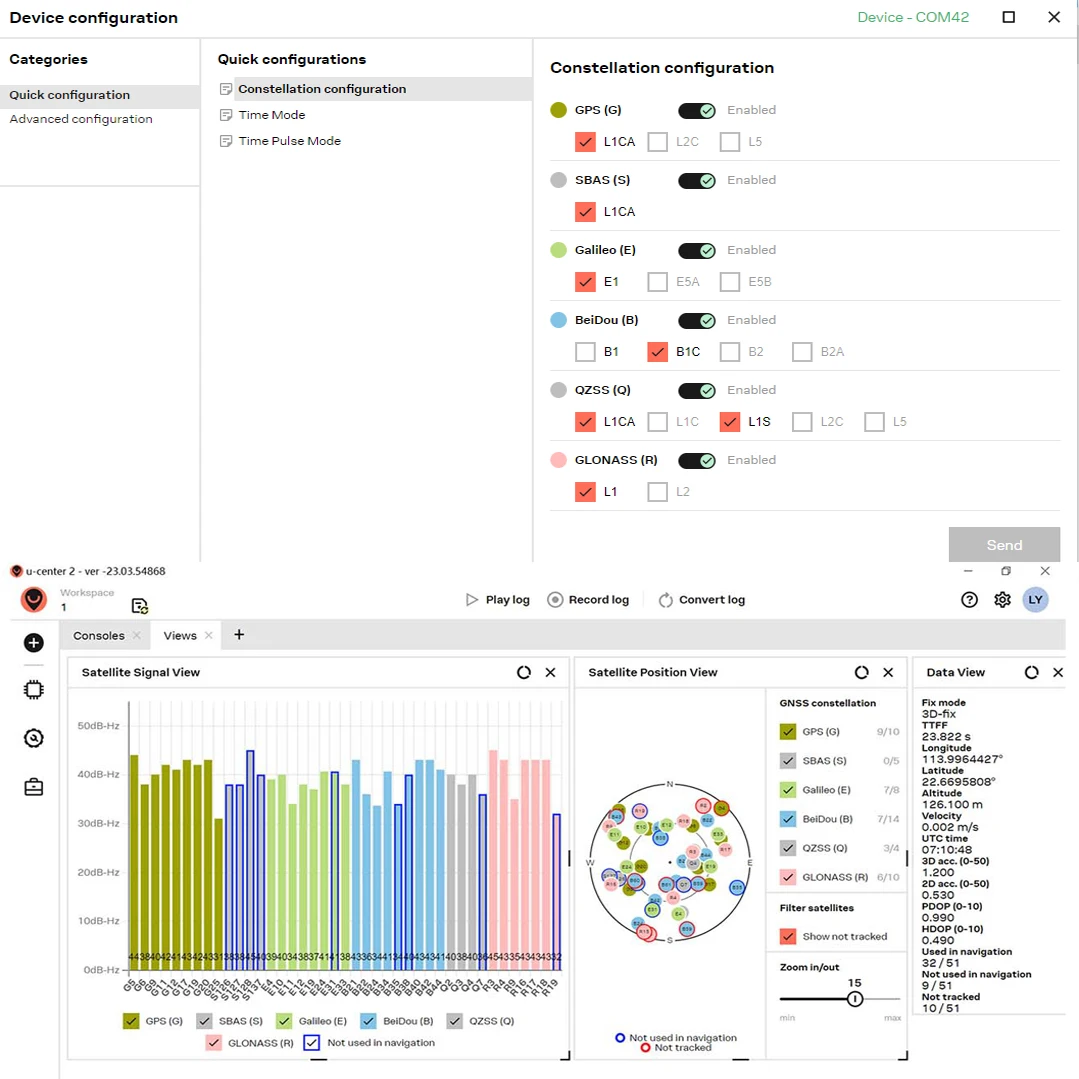

Configura il software

Software ufficiale di valutazione GNSS per Windows: U-center 2

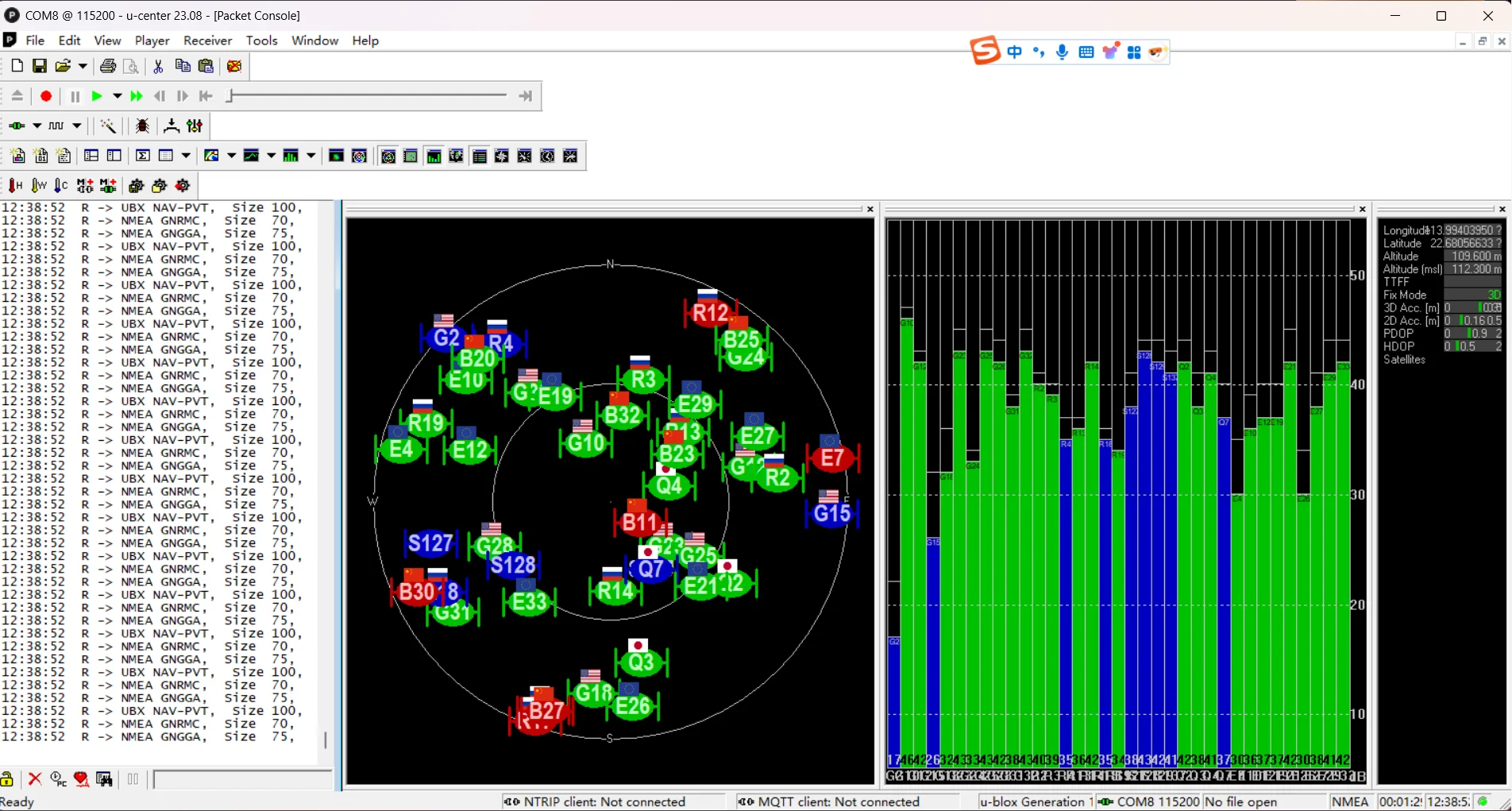

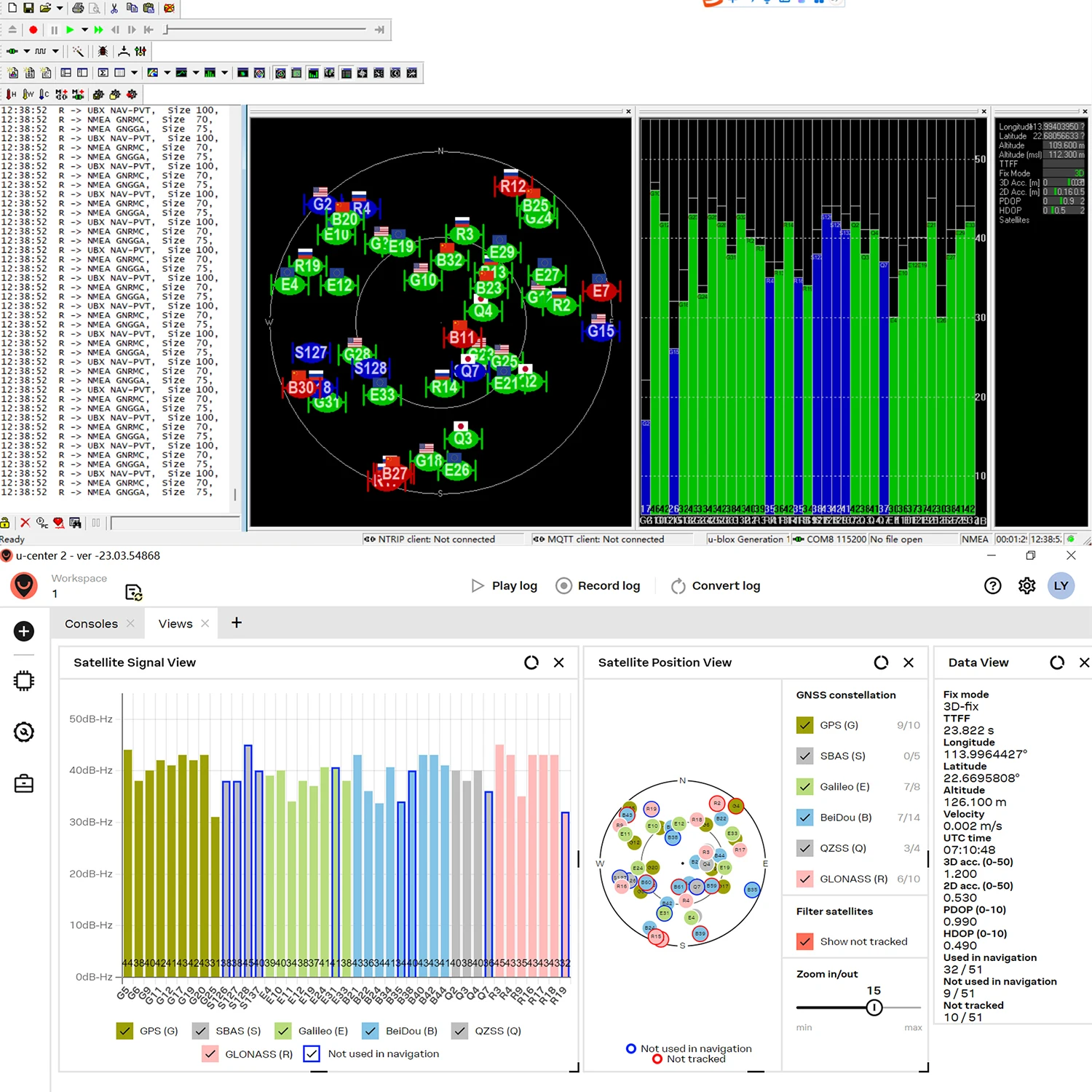

Test di tracciamento satellitare

Centro U

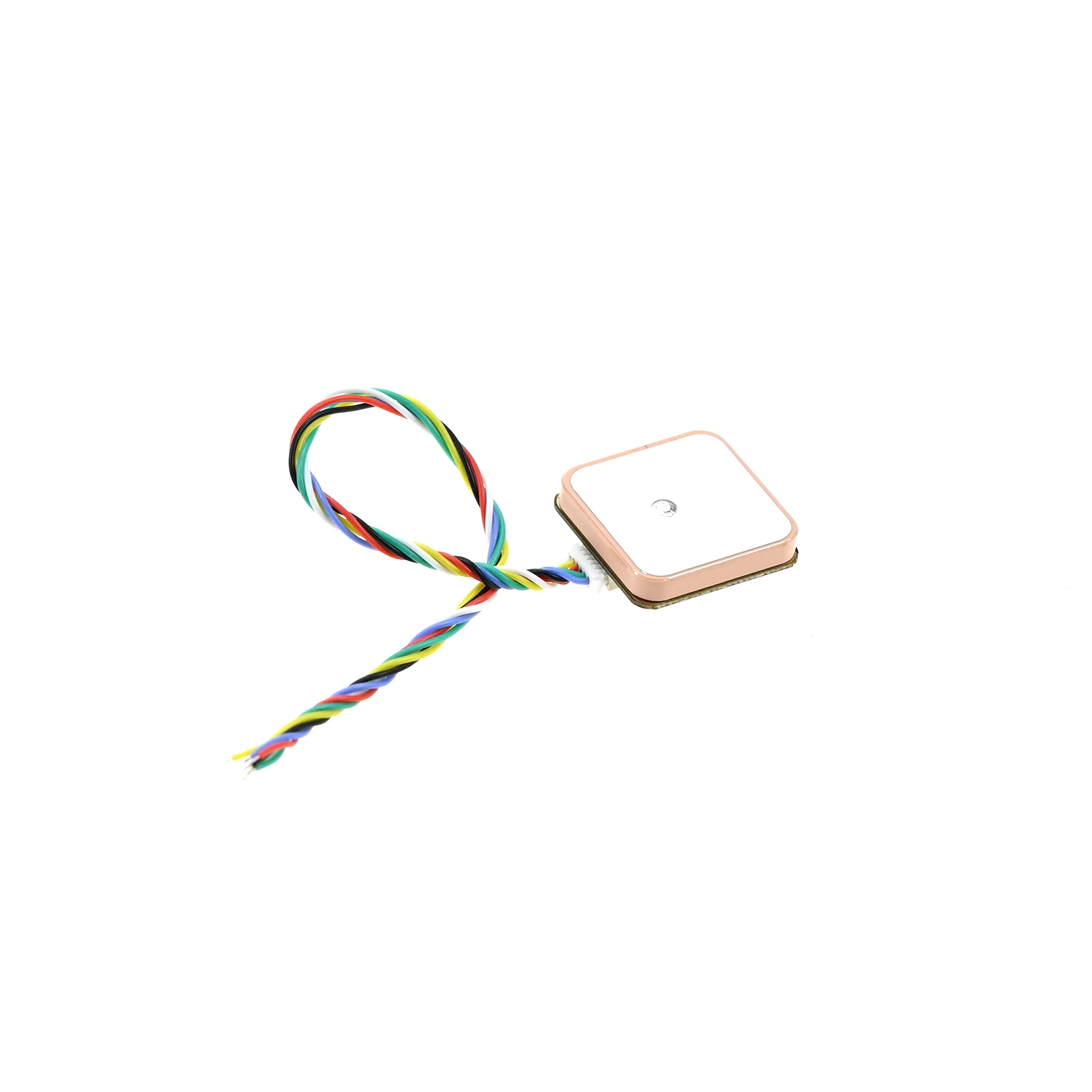

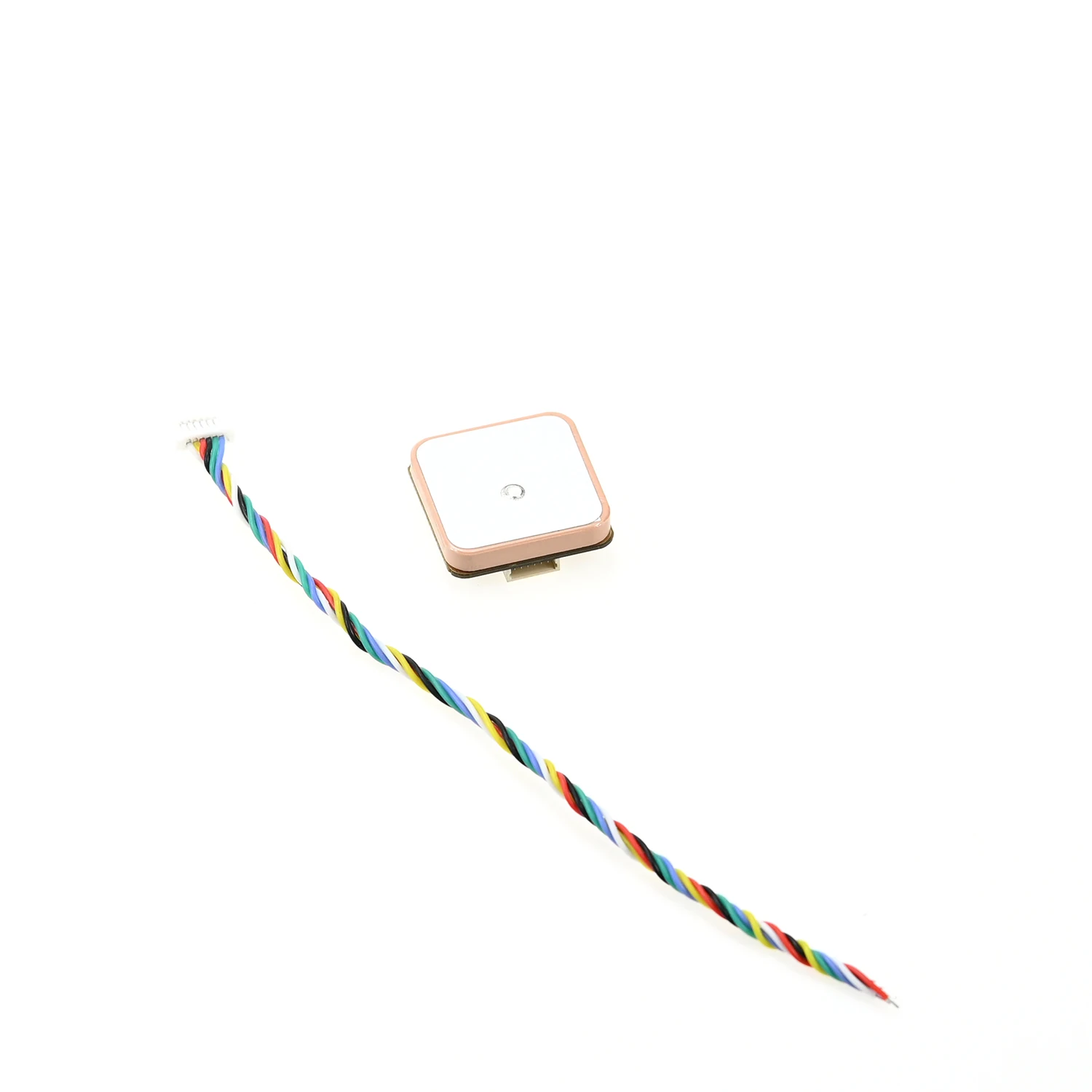

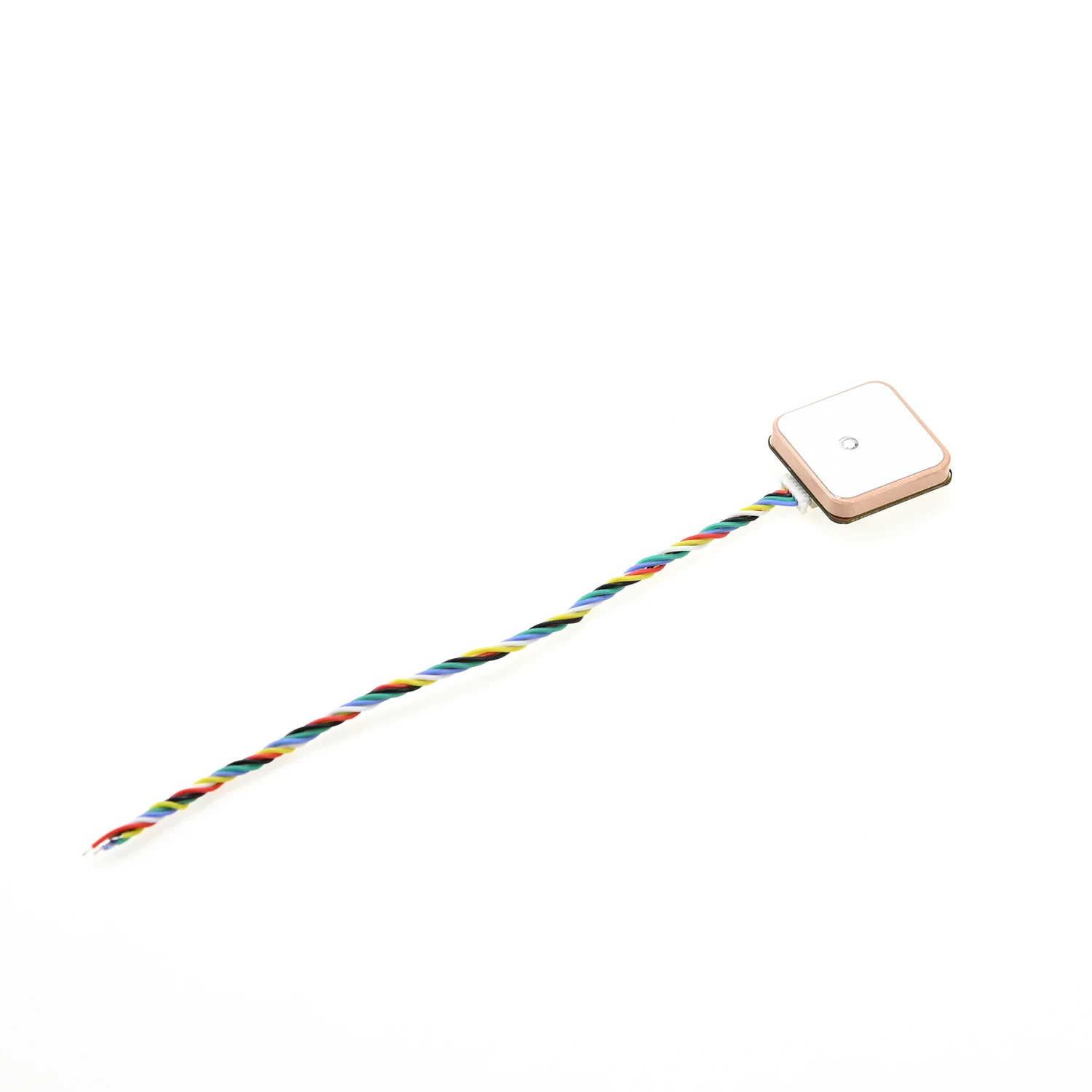

Contenuto della confezione

Modulo*1
Cavo pinout*1
