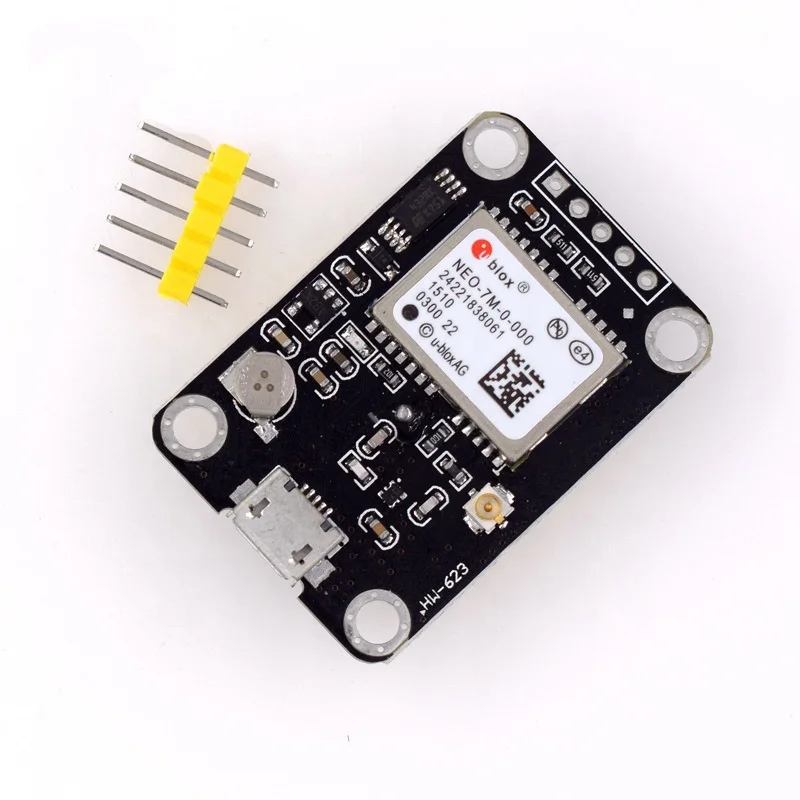

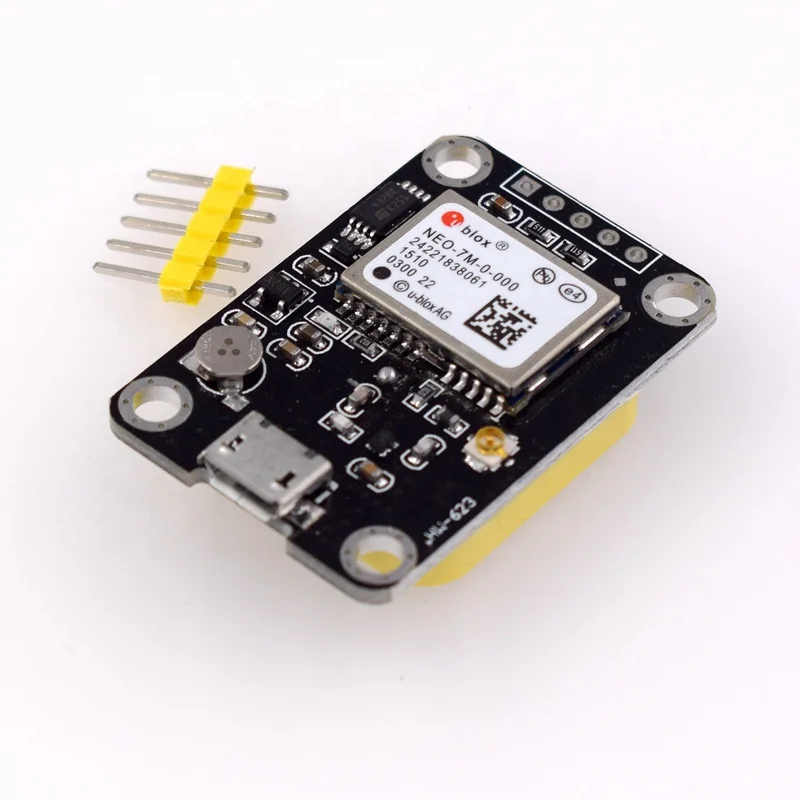

Modulo GPS NEO-7M 6M 7N APM2.5 Controllo di volo con posizionamento satellitare di navigazione EEPROM

Modulo GPS NEO-7M 7N APM2.5 Controllo di volo con posizionamento satellitare di navigazione EEPROM

Luogo di origine	Guangdong, Cina
Tipo di pacchetto	confezione adeguata in base alla quantità e alle dimensioni
Imballaggio	pacchetto standard

Descrizione del prodotto

Ultimo indirizzo di download per il pacchetto dati GPS://pan.baidu.com/s/1mhM0l7q

Il modulo GPS NEO-6M ha un’elevata sensibilità, un basso consumo energetico, una miniaturizzazione e una sensibilità di tracciamento estremamente elevata, espandendo notevolmente la copertura di posizionamento.Nei luoghi in cui i normali moduli ricevitori GPS non possono localizzare, come cieli urbani stretti e ambienti giungolari densi, il NEO-6M può ottenere un posizionamento ad alta precisione.L’elevata sensibilità, la piccola deriva statica, il basso consumo energetico e le dimensioni leggere del modulo sono adatti per applicazioni in dispositivi portatili e per auto come PDA, monitoraggio di veicoli, telefoni cellulari, fotocamere e altri sistemi di posizionamento mobile, rendendolo la scelta migliore per applicazioni di prodotti GPS.

Dimensioni del modulo: 37,4×26,2

1.Voltaggio

Voltaggio in ingresso: 3,3-5.5 V

dissipazione di potenza

Modalità normale: 50 mA

Modalità di risparmio energetico: 30 mA

2.Temperatura

Temperatura di lavoro -40° Cto+85° C

Temperatura di conservazione -55° Cto+100° C

3.Descrizioni dei pin e collegamenti elettrici

Pin del modulo

uno

VCC

Ingresso pin di alimentazione 3,3-5.5 V

due

GND

Terra dell’alimentazione

tre

RXD

Pin di ricezione della porta seriale del modulo: collegato alla porta seriale del microcontrollore invio TXD

quattro

TXD

Pin di invio della porta seriale del modulo – collegato alla porta seriale del microcontrollore Ricezione RXD

cinque

PPS

Pin di uscita degli impulsi dell’orologio

Il pin PPS del modulo è collegato a una luce LED rossa

Sempre acceso: funzionamento normale, ma non posizionato lampeggiante: posizionamento riuscito

4.Baud

Il Baud predefinito del modulo è 9600

5.Parametri caratteristici

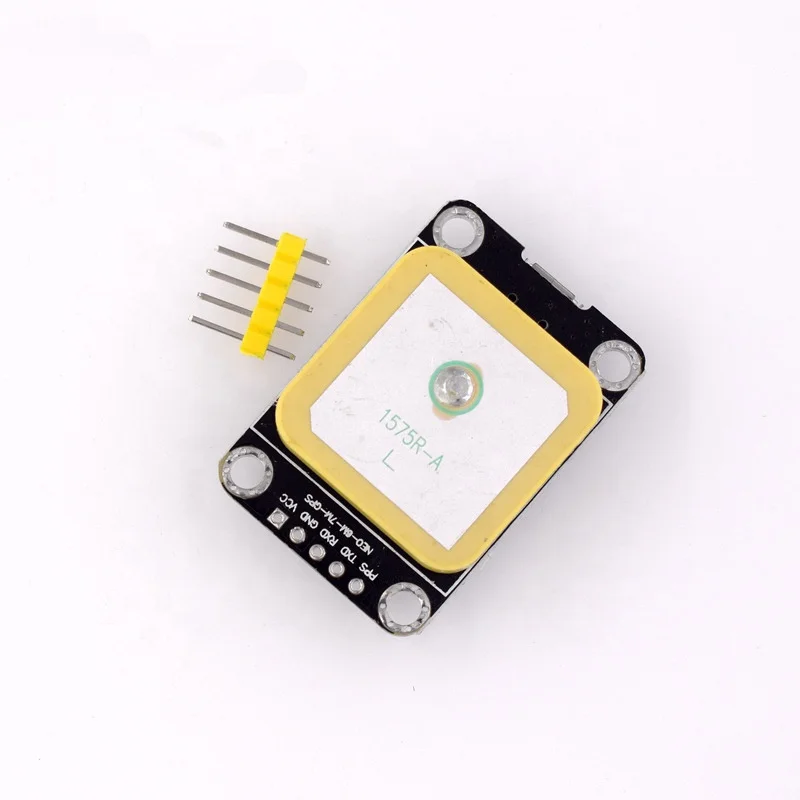

Il modulo viene fornito con un’antenna in ceramica e un’interfaccia IPEX per il collegamento ad altre antenne attive

Il modulo ha aggiunto un circuito di amplificazione a radiofrequenza, che favorisce l’accelerazione della ricerca stellare

Il modulo è dotato di una batteria di backup ricaricabile che può mantenere i dati delle effemeridi quando è spento

Il modulo è compatibile con i livelli da 3,3 V/5 V, facilitando il collegamento di vari sistemi microcontrollori
