Caratteristiche:
1.Supporta la ricarica rapida ad alta potenza PD da 100 W per una ricarica efficiente e rapida, soddisfacendo le diverse esigenze dei dispositivi
2.Dotato di un display a colori TFT che mostra il livello della batteria, la tensione e la corrente in tempo reale per una chiara visibilità dello stato
3.Compatibile con più protocolli di ricarica rapida tradizionali tra cui PD/QC, ampiamente adattabile a vari dispositivi intelligenti
4.Protezione di sicurezza multilivello integrata con protezioni automatiche contro sovraccarico, scarica eccessiva, sovratensione e surriscaldamento per una maggiore tranquillità
5.Il design ad alta efficienza di conversione riduce al minimo la perdita di energia, fornendo corrente e tensione di uscita stabili per prevenire danni al dispositivo
Parametro:

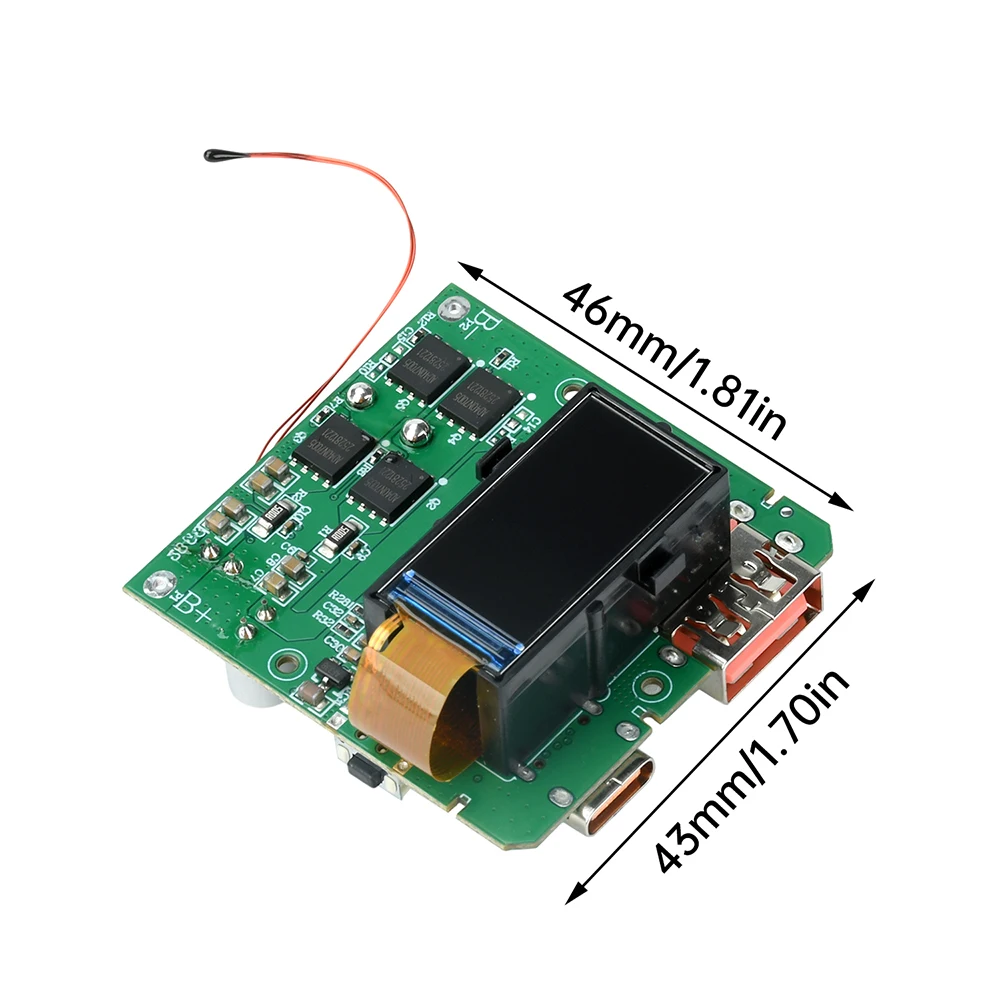

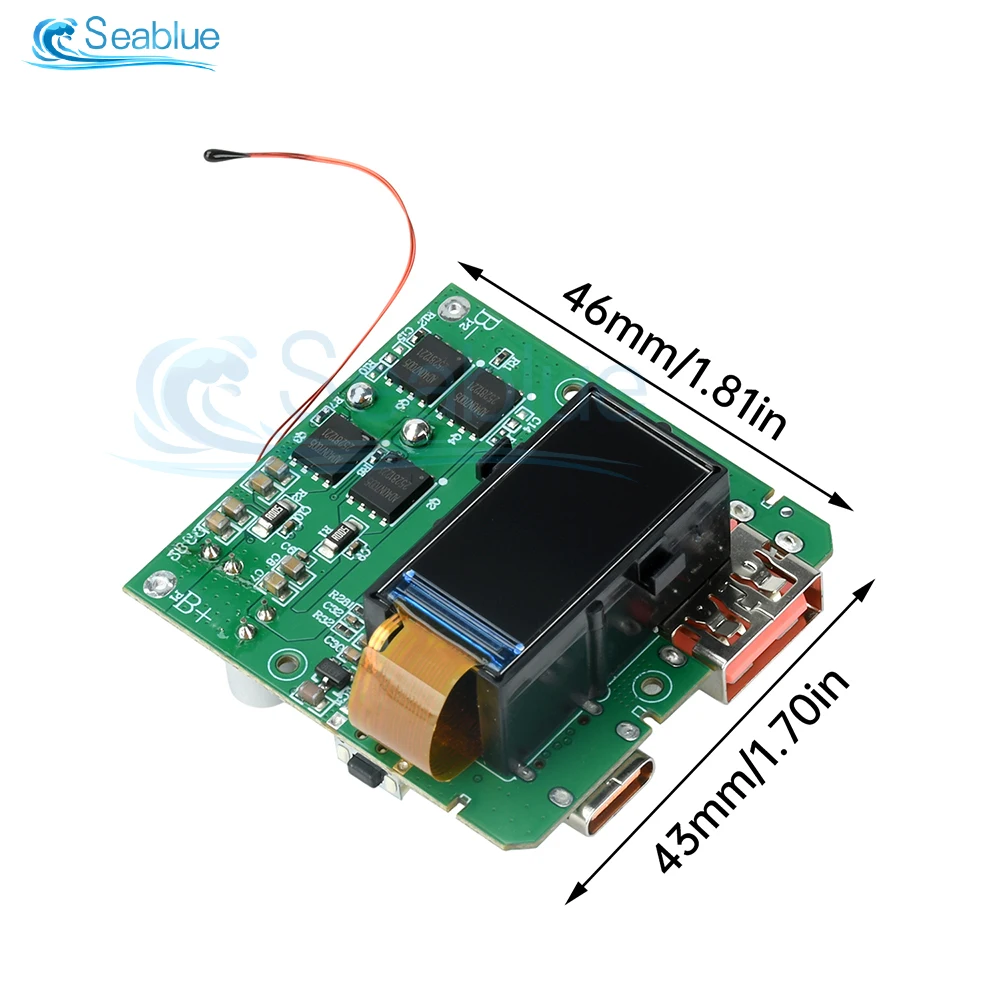

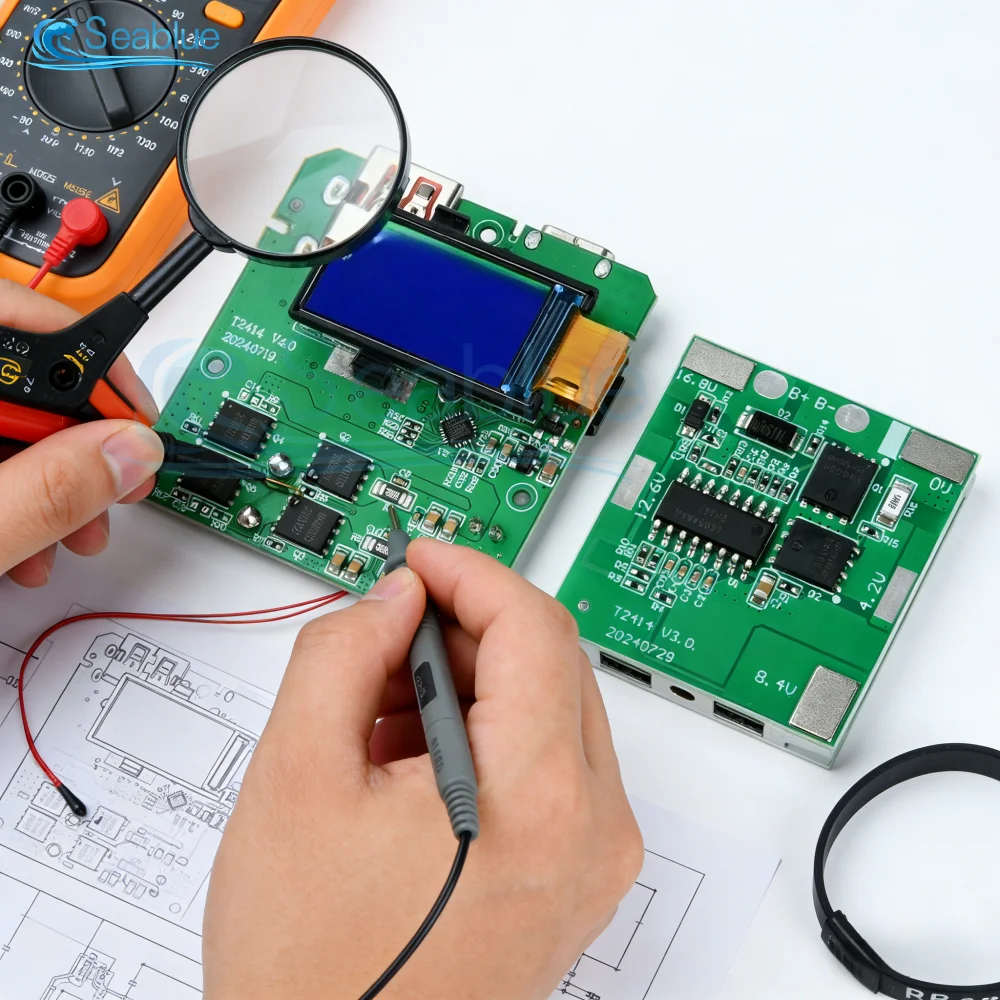

Nome prodotto: modulo di ricarica rapida portatile Power Bank

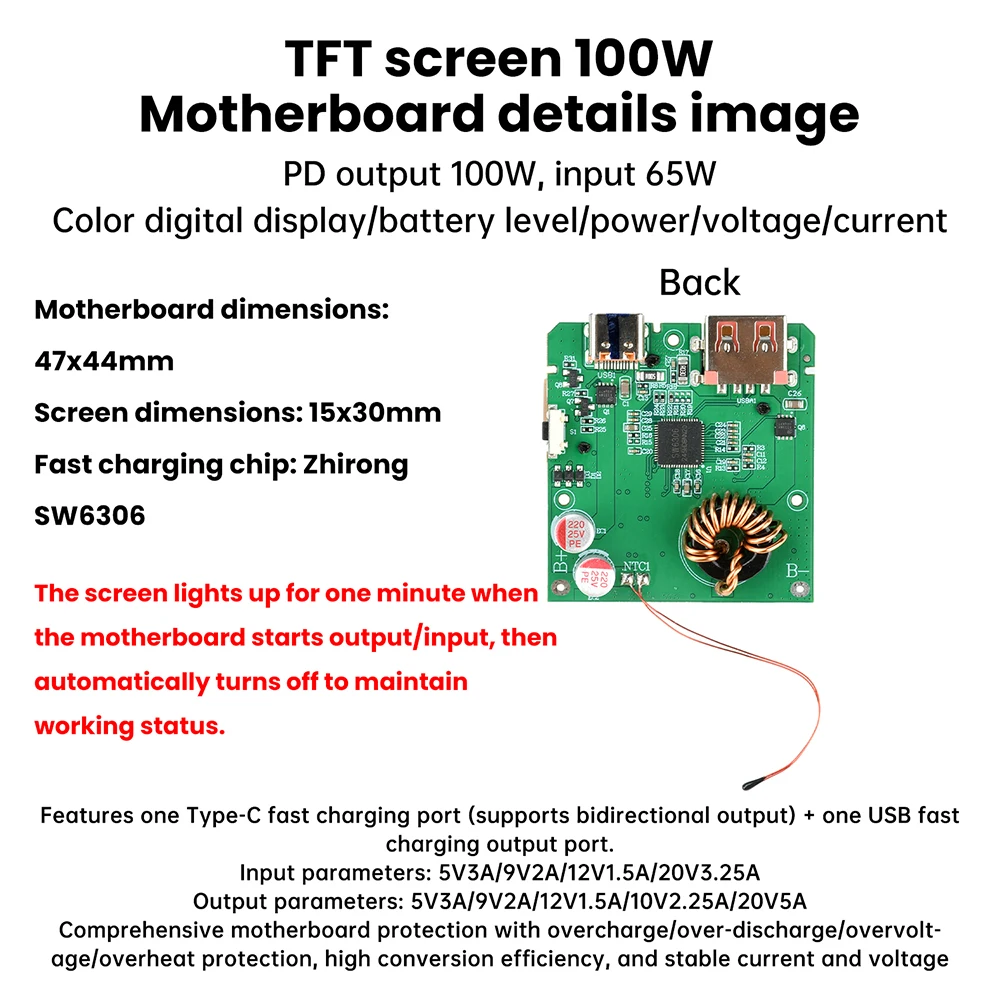

Parametri di ingresso: 5V3A/9V2A/12V1.5A/20V3.25A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A
Interfacce: 1 porta di ricarica rapida di tipo C (supporta l’uscita bidirezionale) + 1 porta di uscita USB di ricarica rapida

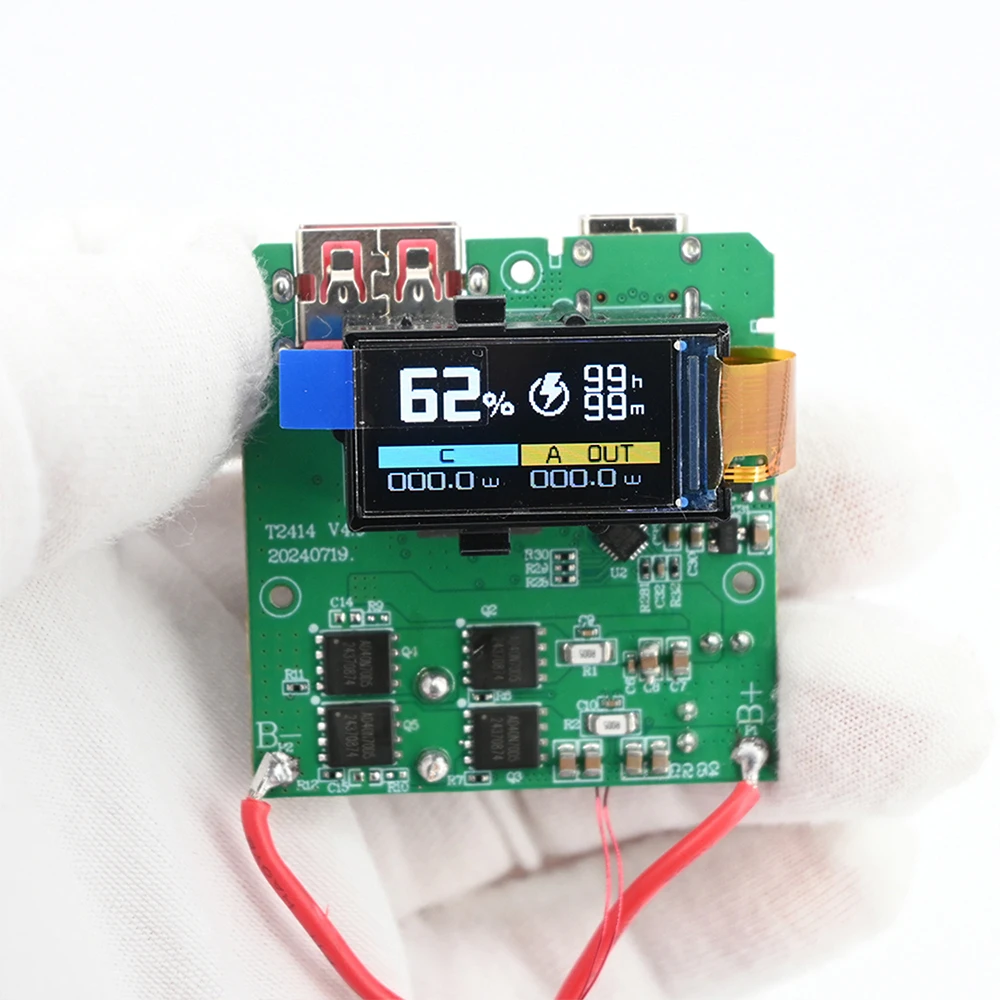

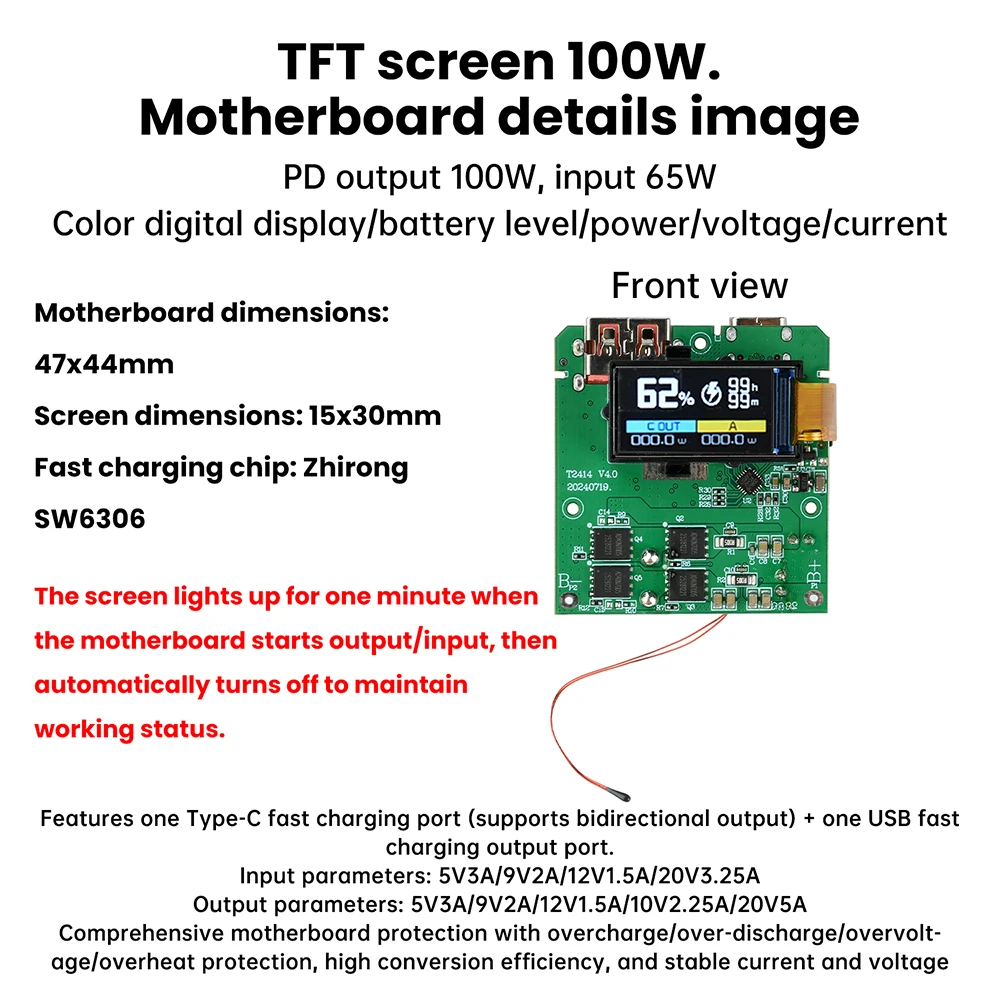

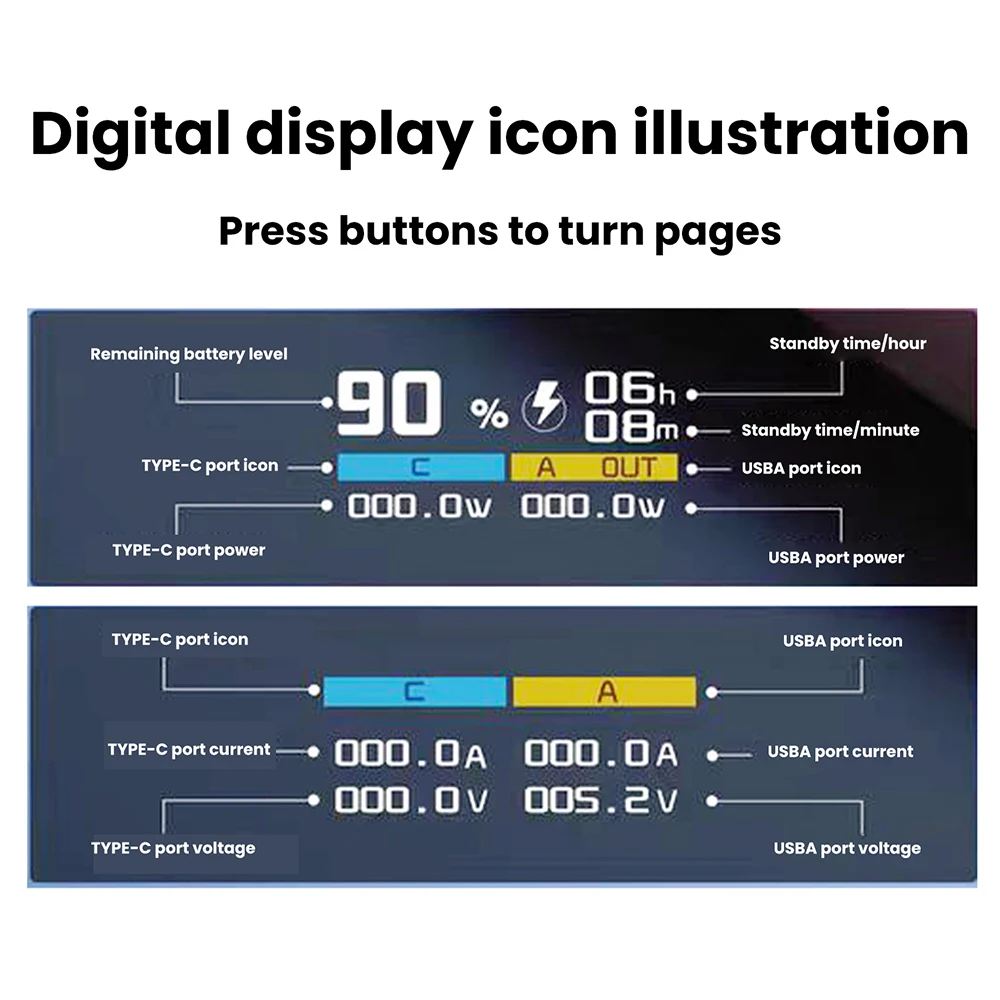

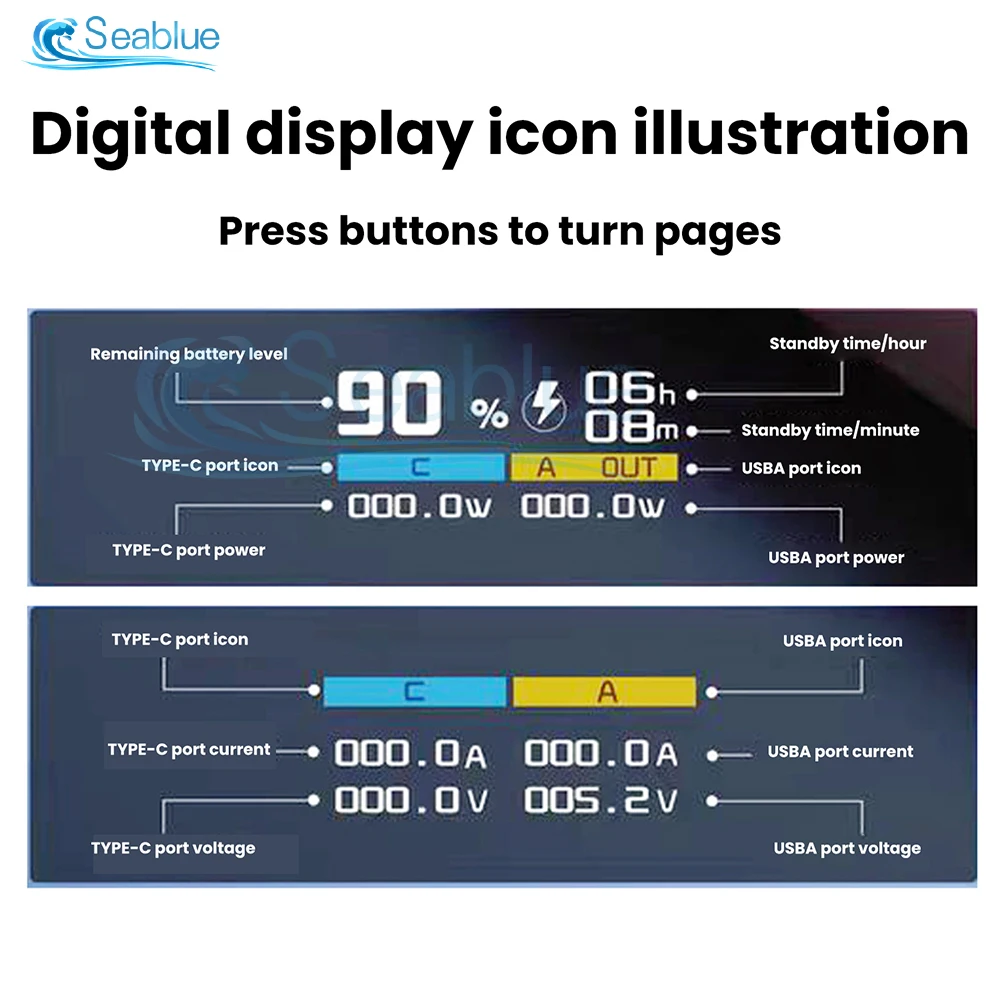

Display: schermo a colori TFT da 0,96 pollici che mostra il livello/potenza/tensione/corrente della batteria
Protocolli: PDQCFCPSCP, ecc.
Caratteristiche: Protezione completa della scheda madre che comprende protezioni da sovraccarico/scarico eccessivo/sovratensione/surriscaldamento.Elevata efficienza di conversione con corrente e tensione in uscita stabili.
Note:
1.Uscita PD: 100 W; ingresso: 65 W
2.Lo schermo si illumina per un minuto all’avvio della scheda madre durante l’uscita/l’ingresso, quindi si attenua automaticamente mantenendo lo stato operativo
Istruzioni di montaggio:
1.Dopo aver ricevuto la scheda madre, collegare prima il cavo di ricarica per il test di input.Osserva lo stato del display e conferma che lo schermo si illumina prima di procedere con la saldatura.
2.Per il normale funzionamento, i cavi della batteria devono essere saldati direttamente.I collegamenti tramite twist di filo, clip a coccodrillo o clip a molla possono causare un’alimentazione insufficiente, compromettendo la carica/scarica.Garantire un’adeguata protezione isolante per i terminali della batteria per evitare contatti accidentali con la scheda madre durante l’uso, che potrebbero causare danni.
3.Collegare il terminale positivo della batteria al pin B+ sulla scheda madre e il terminale negativo al pin B.Non invertire la polarità, poiché ciò brucerà la scheda madre.I segni di bruciatura sull’IC indicano la connessione inversa o il contatto accidentale.

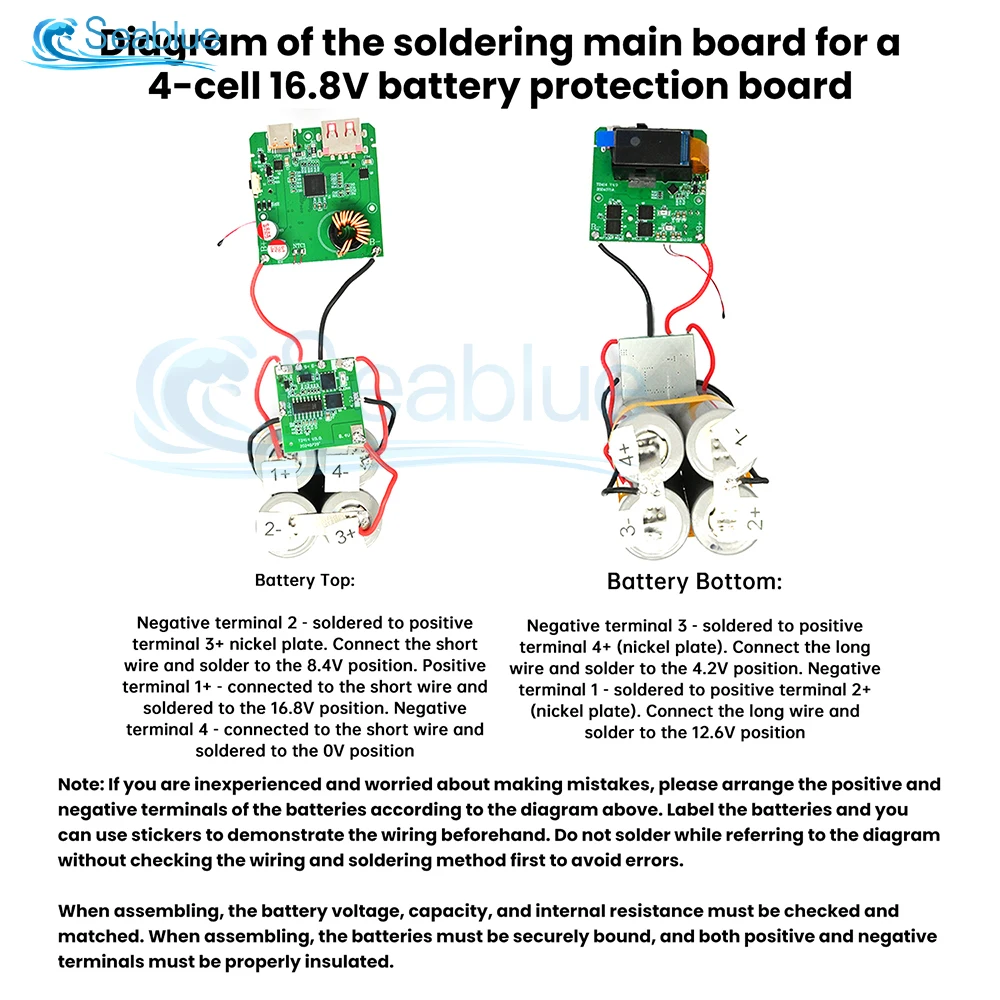

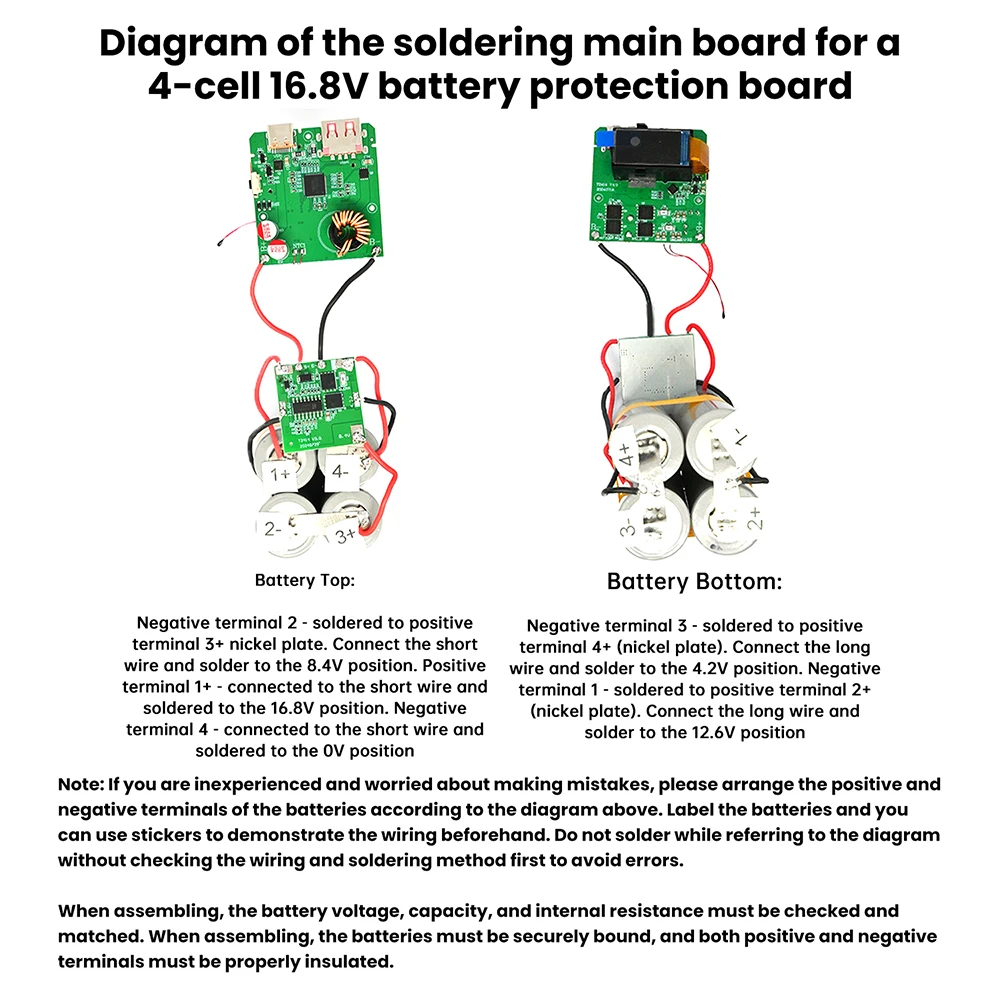

4.Utilizzare solo batterie al litio ternarie; le batterie al litio ferro fosfato sono incompatibili.Saldare la batteria in una configurazione serie 4 alla scheda di protezione prima di collegarla alla scheda madre.Fare riferimento al diagramma dettagliato per metodi di saldatura specifici.
Istruzioni per l’uso:

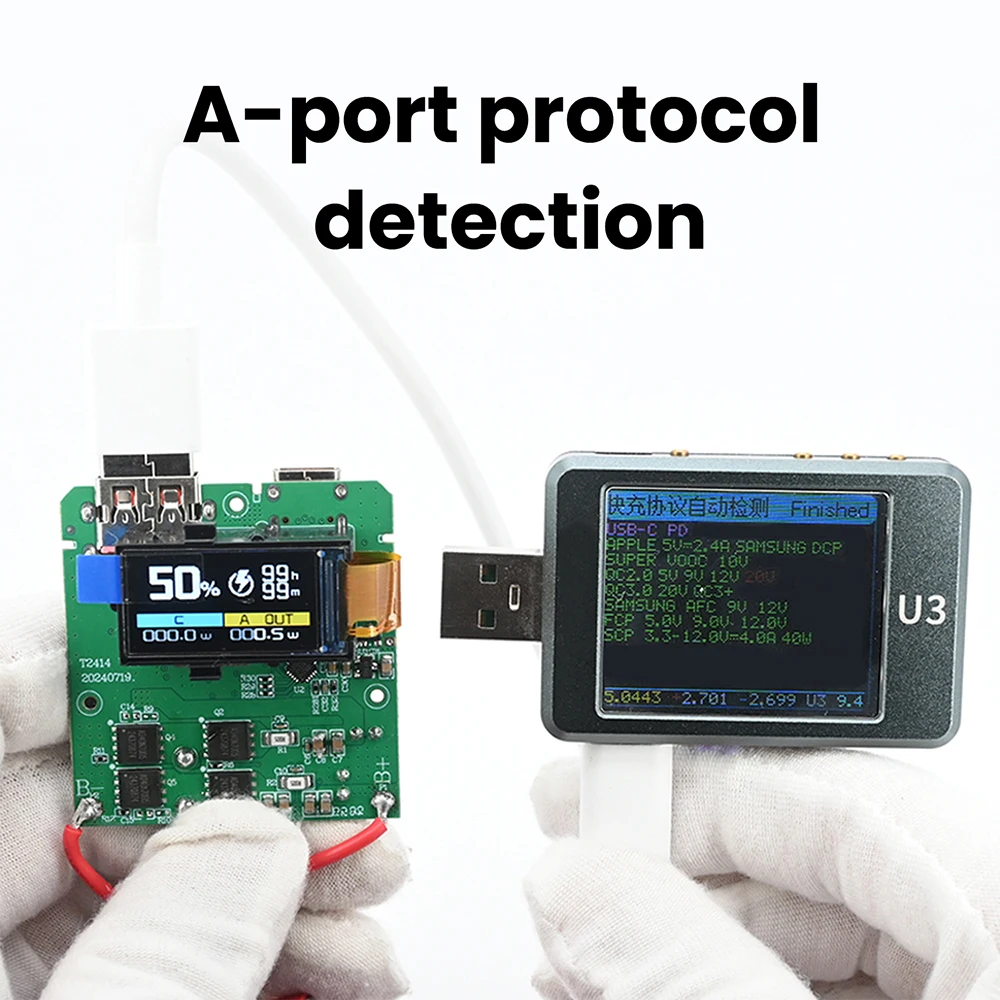

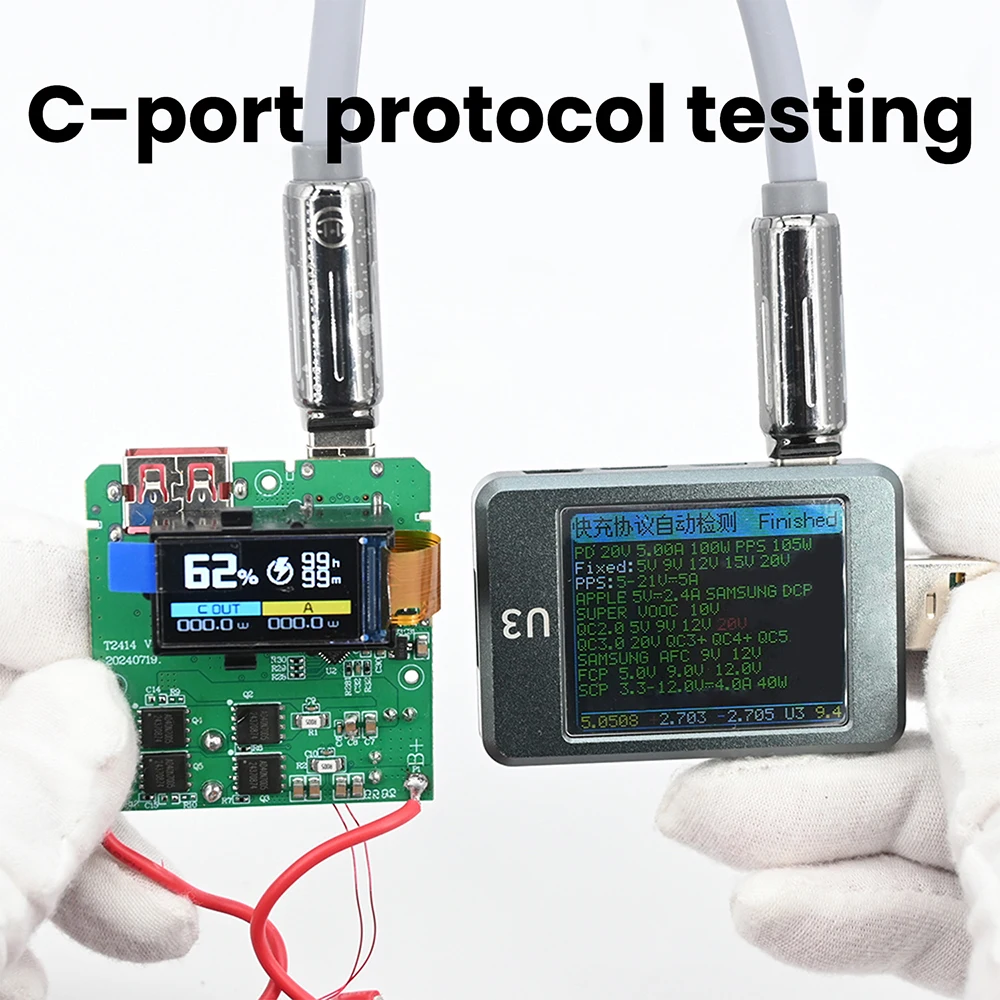

1.Per quanto riguarda l’attivazione della ricarica rapida sui telefoni: i protocolli di ricarica rapida del telefono sono classificati come pubblici o proprietari.Questa scheda madre utilizza un chip di ricarica rapida intelligente compatibile con i principali protocolli di ricarica rapida pubblici, supportando la ricarica rapida per varie marche di telefoni.Verifica la compatibilità del tuo telefono con i protocolli pubblici per garantire funzionalità di ricarica rapida.
2.Per quanto riguarda la generazione di calore durante la ricarica: quando il power bank funziona, la corrente scorre attraverso la scheda madre e il chip, causando perdite di conversione dell’energia.Queste perdite si dissipano come calore.Una potenza maggiore durante la ricarica rapida si traduce in un calore più evidente, il che è un fenomeno fisico normale.
3.La visualizzazione del livello della batteria potrebbe essere imprecisa immediatamente dopo aver collegato la batteria.Il misuratore della batteria supporta l’autoapprendimento della capacità della batteria e funzionerà normalmente dopo diversi cicli di carica/scarica.
Il pacchetto include:
Modulo x2
Features:
1. Supports PD 100W high-power fast charging for efficient and rapid charging, meeting diverse device needs
2. Equipped with a TFT color display showing real-time battery level, voltage, and current for clear status visibility
3. Compatible with multiple mainstream fast charging protocols including PD/QC, widely adaptable to various smart devices
4. Built-in multi-level safety protection with automatic safeguards against overcharging, over-discharging, overvoltage, and overheating for added peace of mind
5. High conversion efficiency design minimizes energy loss, delivering stable output current and voltage to prevent device damage
Parameter:

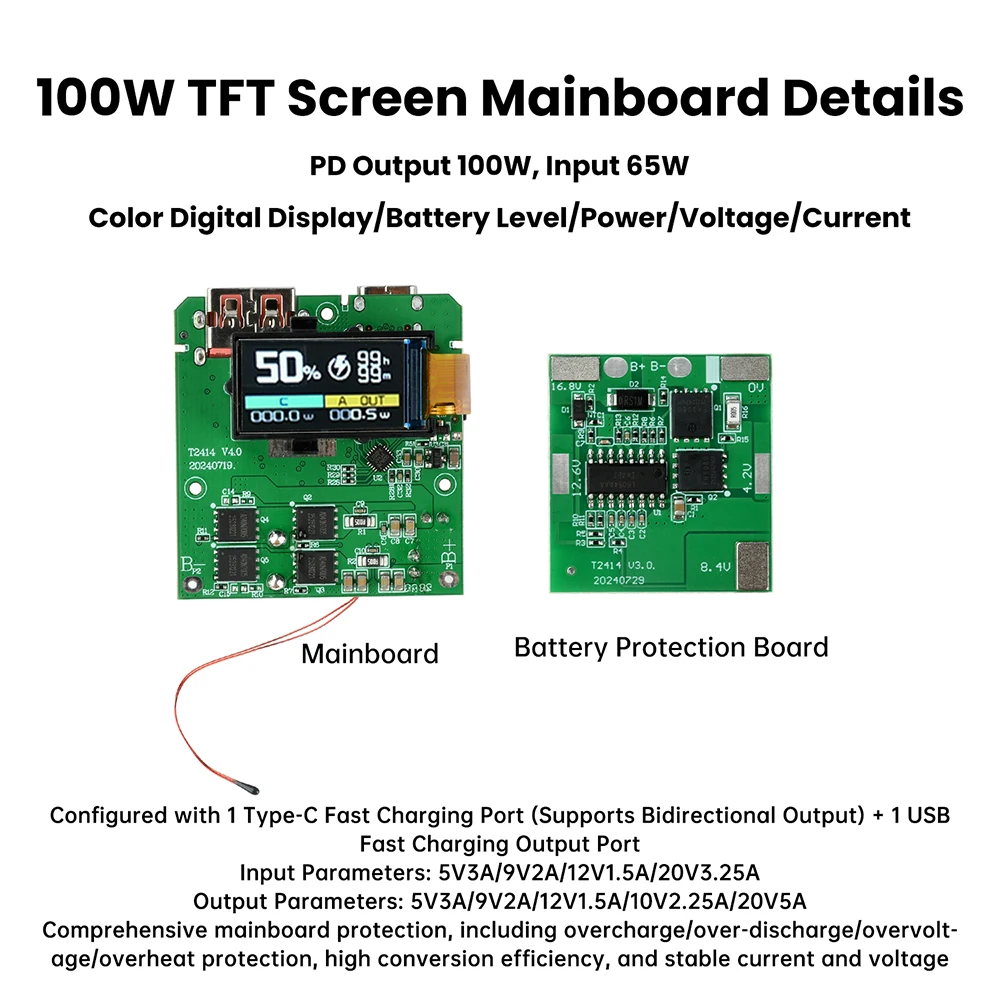

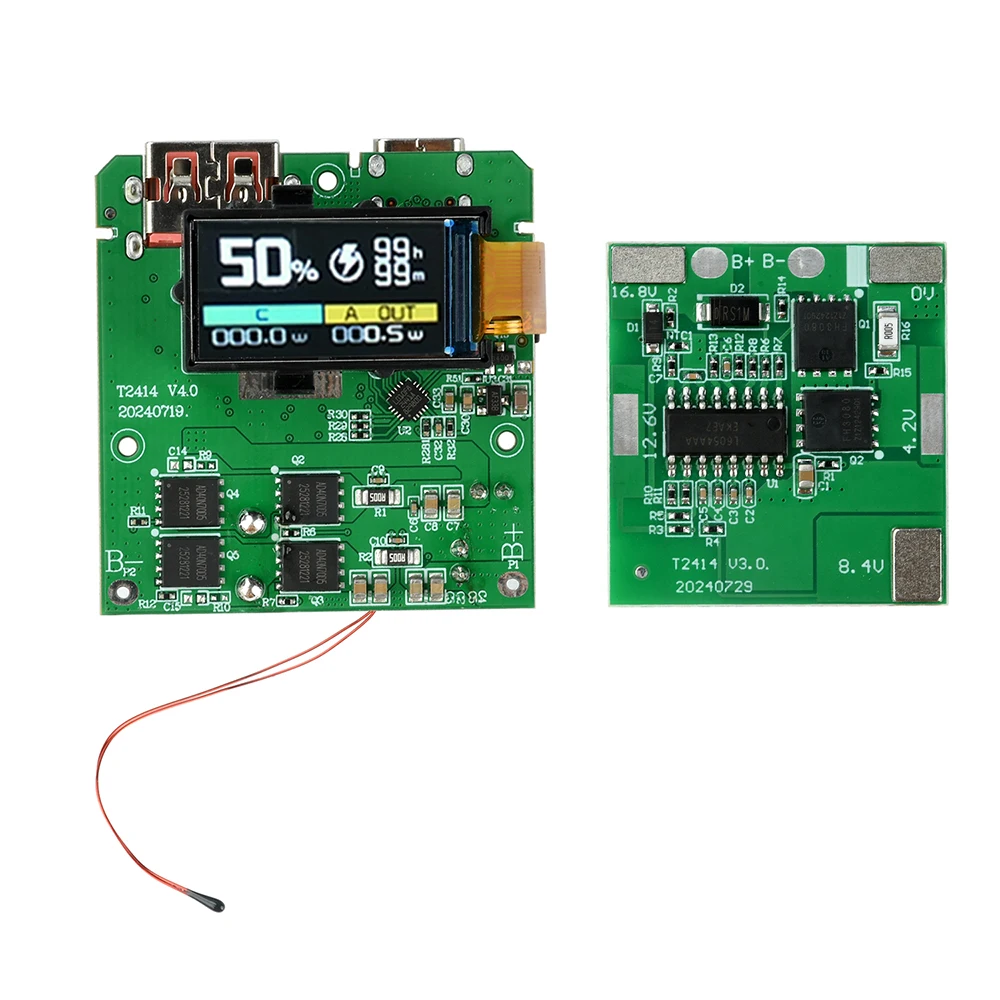

Product Name: Portable Power Bank Fast Charging Module
Input Parameters: 5V3A/9V2A/12V1.5A/20V3.25A
Output Parameters: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A

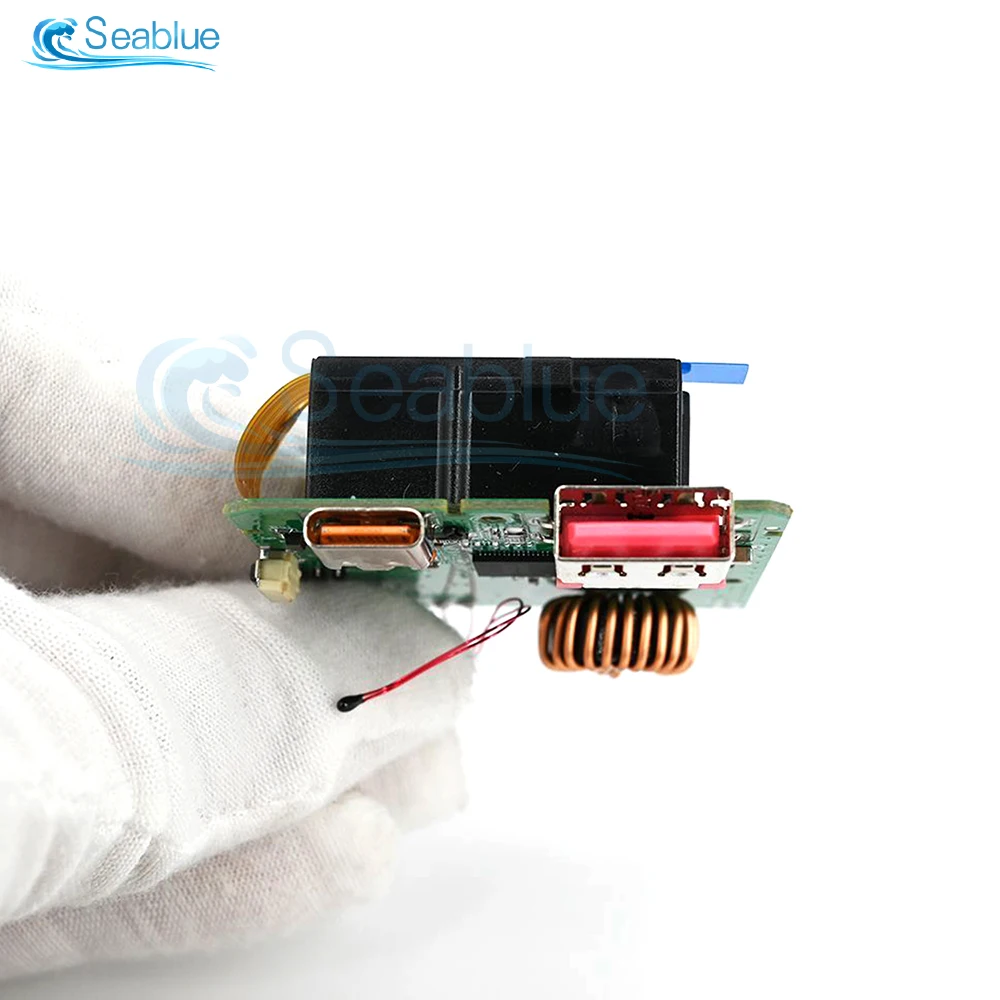

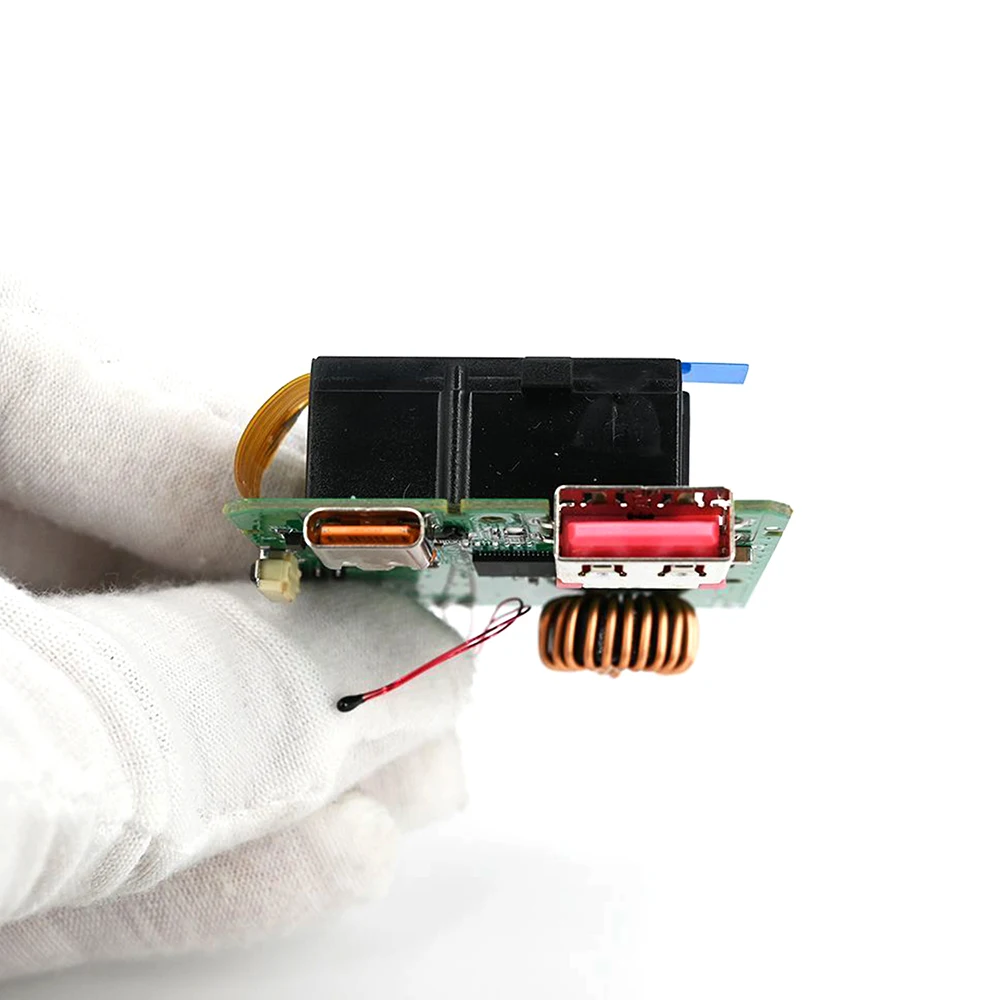

Interfaces: 1 Type C fast charging port (supports bidirectional output) + 1 USB fast charging output port

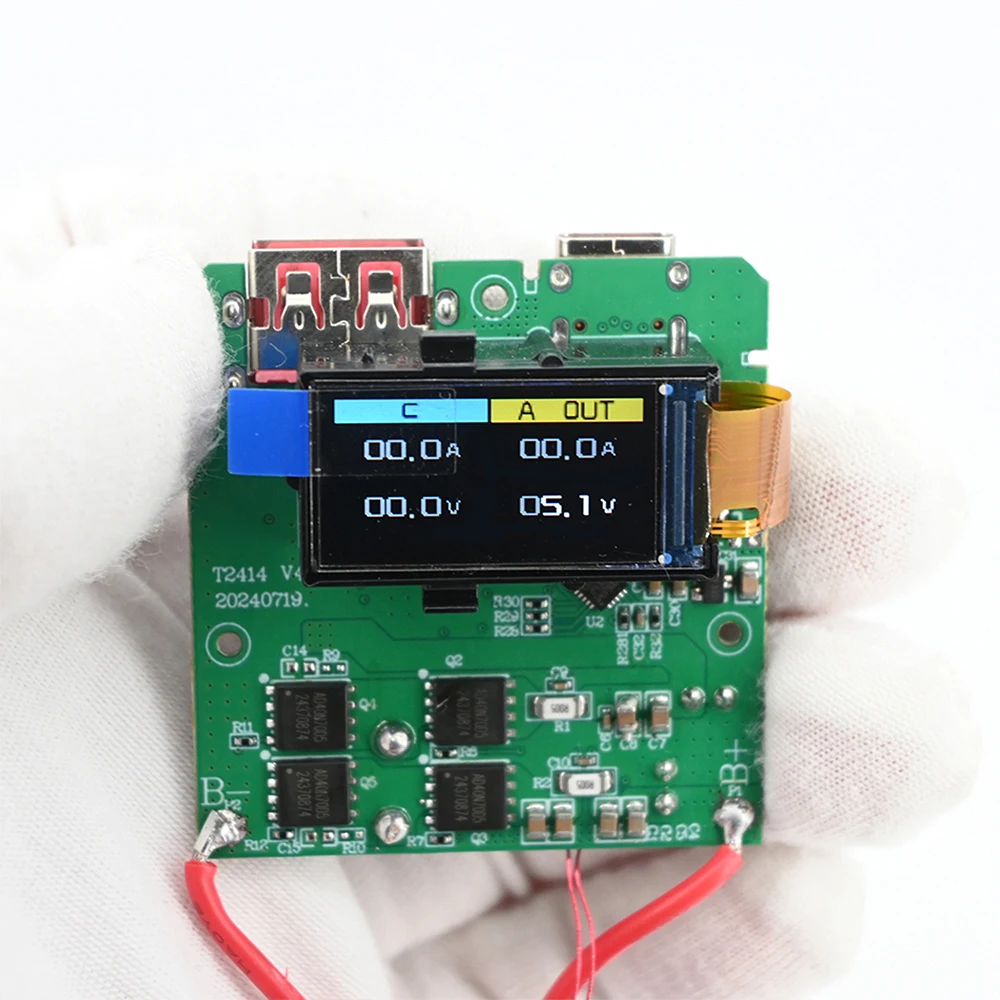

Display: 0.96-inch TFT color screen showing battery level/power/voltage/current
Protocols: PDQCFCPSCP, etc.
Features: Comprehensive motherboard protection including overcharge/over-discharge/overvoltage/overheat safeguards. High conversion efficiency with stable current and voltage output.
Notes:
1. PD output: 100W; input: 65W
2. Screen illuminates for one minute upon motherboard startup during output/input, then automatically dims while maintaining operational status
Assembly Instructions:
1. Upon receiving the mainboard, first connect the charging cable for input testing. Observe the display status and confirm the screen illuminates before proceeding with soldering.
2. For normal operation, the battery wires must be soldered directly. Connections via wire twists, alligator clips, or spring clips may cause insufficient power supply, affecting charging/discharging. Ensure proper insulation protection for the battery terminals to prevent accidental contact with the mainboard during use, which could cause damage.
3. Connect the battery positive terminal to the B+ pin on the mainboard and the negative terminal to the B- pin. Do not reverse polarity, as this will burn the mainboard. Burn marks on the IC indicate reverse connection or accidental contact.

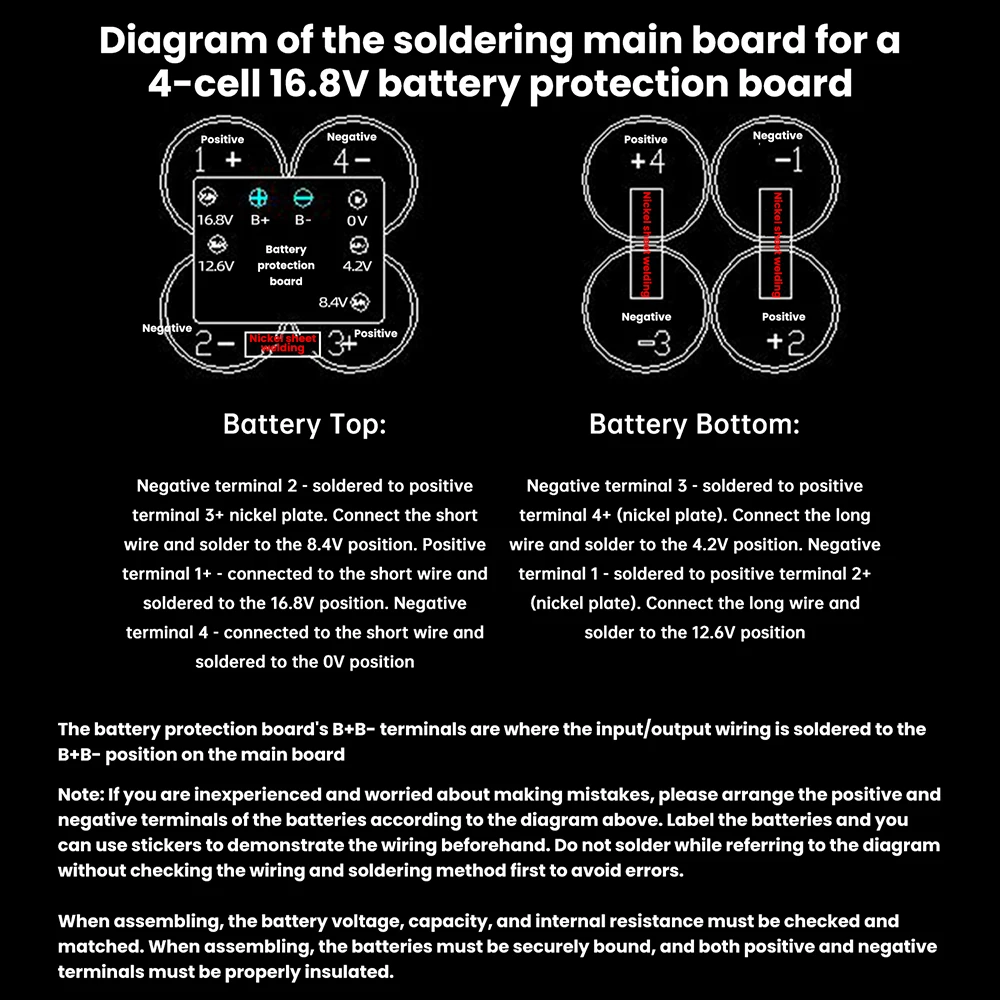

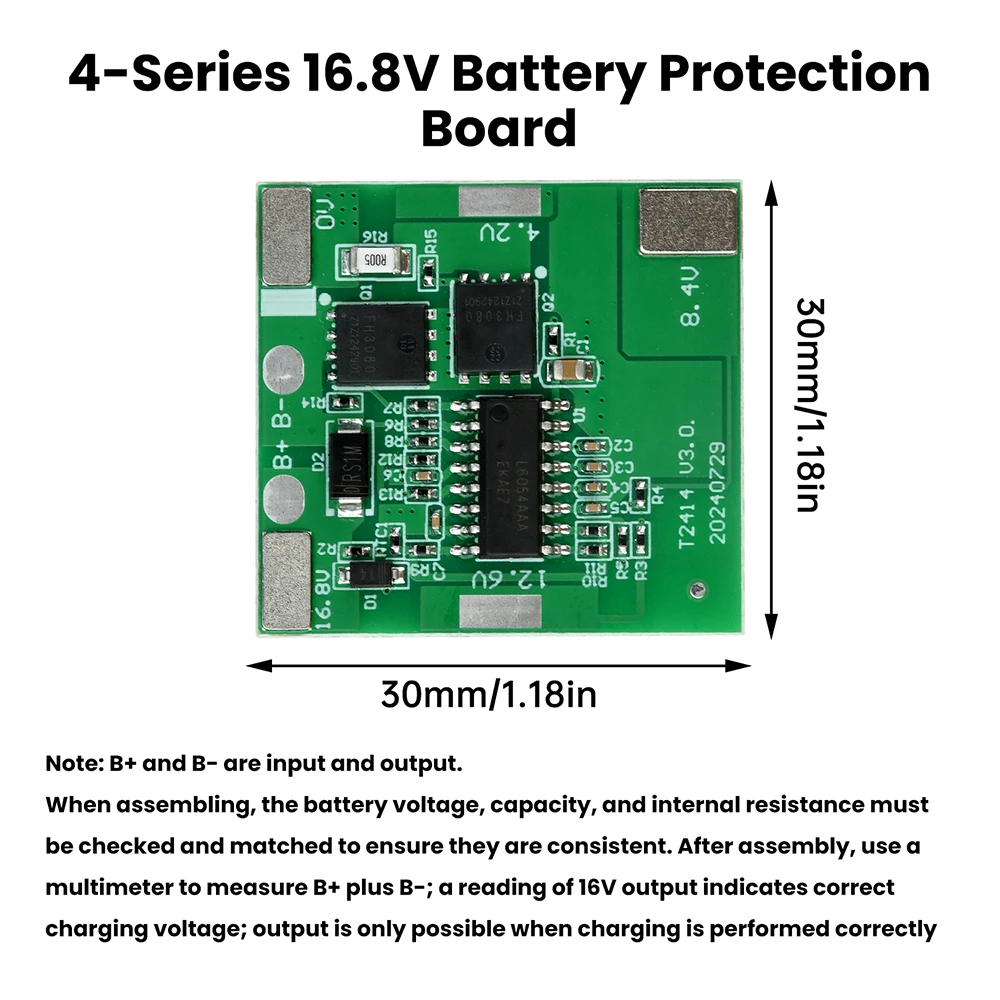

4. Use ternary lithium batteries only; lithium iron phosphate batteries are incompatible. Solder the battery in a 4-series configuration to the protection board before connecting to the mainboard. Refer to the detailed diagram for specific soldering methods.
Usage Instructions:
1. Regarding activating fast charging on phones: Phone fast charging protocols are categorized as public or proprietary. This motherboard employs an intelligent fast-charging chip compatible with mainstream public fast-charging protocols, supporting rapid charging for various phone brands. Verify your phone’s compatibility with public protocols to ensure fast charging functionality.
2. Regarding heat generation during charging: When the power bank operates, current flows through the mainboard and chip, causing energy conversion losses. These losses dissipate as heat. Higher power during fast charging results in more noticeable heat, which is a normal physical phenomenon.
3. The battery level display may be inaccurate immediately after connecting the battery. The battery meter supports self-learning of battery capacity and will function normally after several charge/discharge cycles.
Package include:
Module x2
