Caratteristiche:
1: l’uso dell’elaborazione avanzata del segnale audio digitale (DSP) e del circuito ad aggancio di fase di modulazione FM (PLL) per rendere il suono più realistico, prestazioni più stabili, lunghe ore di lavoro senza offset di frequenza.
2: Il display LCD è più intuitivo e preciso, con un consumo energetico molto basso e un rumore minimo.
3: Può cercare stazioni radio e memorizzare la funzione radio, facile da usare.
4: Il funzionamento dei 30 pulsanti di regolazione del volume digitali integrati può essere facilmente eseguito.
5: spegnimento automatico dei dati della memoria prima dell’interruzione di corrente.
6: commutazione automatica dell’uscita altoparlante/cuffie
7: stabilizzazione della frequenza del cristallo di quarzo, la variazione di temperatura non riceve più la deriva di frequenza.
9: L’analisi e l’elaborazione del segnale audio DSP audio professionale, l’audio automatico senza segnale o il rumore del segnale FM debole piano del grande tempo, lontano dal tradizionale segnale radio FM o il segnale è debole in assenza di fastidiosi quando farfalla.
10: encoder rotativo incrementale digitale per regolare il volume e la frequenza di utilizzo, sentirsi bene, posizionamento preciso, stabile e durevole, 360° rotazione senza vicoli ciechi.
Intervallo di regolazione del volume digitale a livello 11:30
12: Supporto per il controllo della comunicazione seriale, utilizzare un altro modulo MCU di controllo del computer o del dispositivo con funzionalità completa seriale.
Parametri del prodotto: Potenza in uscita: 500 mW (cuffie drive), 3 Wx2 (guida l’altoparlante)
Gamma di frequenza: 50Hz-18KHz
Gamma di frequenza di ricezione:
Chiudere la radio del campus 87.0 MHz-108,0 MHz,
Radio da campus aperto 76.0 MHz-108,0 MHz
Rumore equivalente: ≥30 dB
Tensione di alimentazione: 3,0 V-5,0 V
Corrente di alimentazione: volume massimo 1000 mA, volume minimo a 60 mA (solo come riferimento)
Canale: stereo

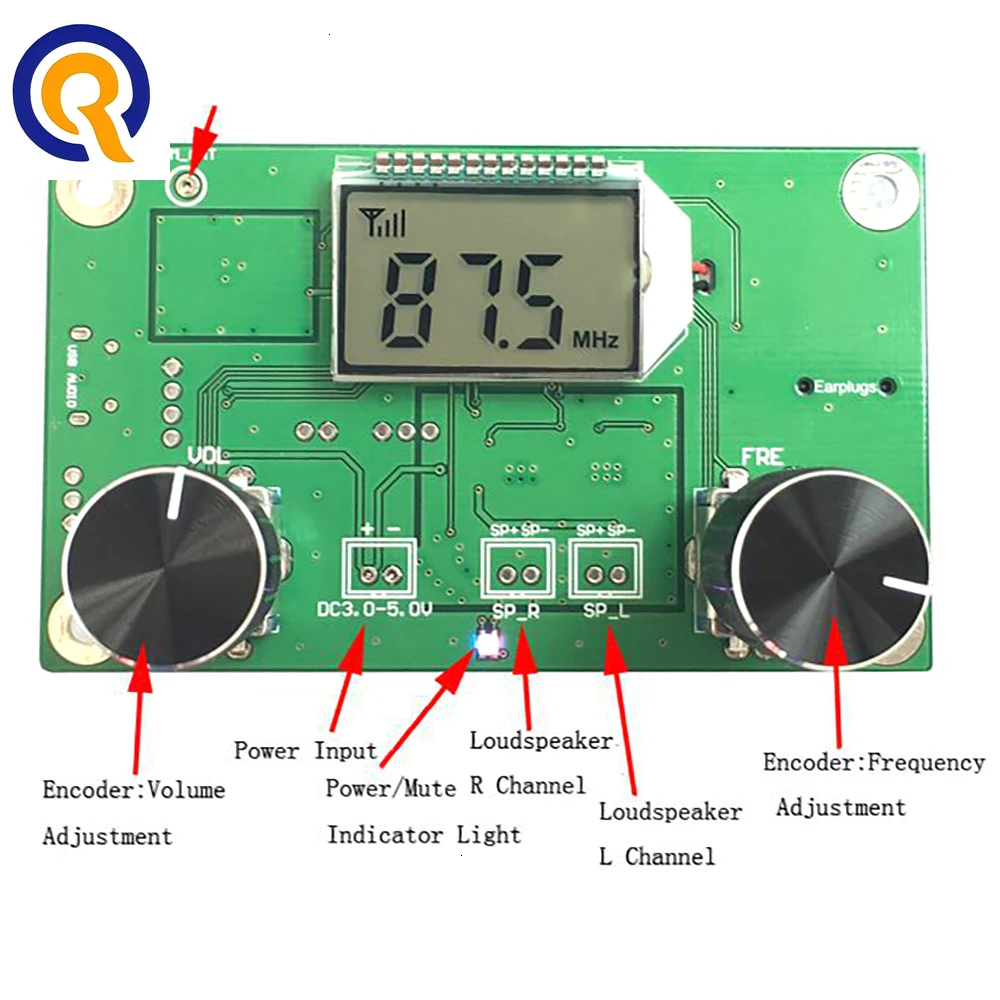

<1>: Potenza
La porta del modulo corrispondente (etichettatura della scheda PCB) -, +, rispettivamente, quindi l’elettrodo negativo dell’alimentatore (batteria) e un elettrodo positivo, una batteria o un’altra fonte di alimentazione si consiglia l’alimentazione.Non è possibile utilizzare l’alimentatore switching senza filtro (come caricabatterie per telefoni cellulari e altri alimentatori switching), né interferire con l’energia generata influirà sul normale funzionamento del modulo.La tensione operativa normale di questo modulo è di 3,0-5, fare attenzione a non superare l’intervallo di tensione di alimentazione.
<2>: Antenna
Porta FM_ANT utilizzata per collegare l’antenna FM per una migliore ricezione del segnale FM, consigliamo una lunghezza esterna di 75 cm dell’antenna ad asta.
<3>: uscita cuffie/altoparlante
Il modulo viene fornito con amplificatore audio a canale 3WX2, altoparlanti Per accedere alle porte degli altoparlanti è consigliato altoparlanti da 4Ω / 3W.Ad esempio, collegare le cuffie, l’audio passa automaticamente ai canali degli altoparlanti del canale delle cuffie si spegne automaticamente.
<4> Controllo del volume
Ruotare l’encoder VOL per regolare il volume, mentre lo schermo LCD mostra la serie del volume.
<5> regolazione della frequenza
Encoder di rotazione FRE, frequenza di ricezione, mentre lo schermo LCD visualizza brevemente la frequenza corrente, la maniglia dell’encoder preme per disattivare l’interruttore disattivante/disattivante.
<6> Muto
Premere la manopola VOL verso il basso mute / non mute
<7> Interruttore di disattivazione automatica
Premere verso il basso la manopola FRE per attivare o disattivare la funzione di silenziamento automatico, il display LCD attiva Abilita lo squelch automatico, OFF significa disattivare lo squelch automatico.
<8> Regolazione automatica della soglia dello squelch (una soglia) (l’interruttore di silenziamento automatico si apre in modo efficace)
Premere la manopola FRE verso il basso, nell’interfaccia di regolazione automatica della soglia dello squelch, l’utente può utilizzare azioni specifiche per regolare la soglia dello squelch automatico, l’intervallo di regolazione è 0-20, maggiore è il valore, più limitata è la porta, più probabile è debole segnale Muto.Al contrario, l’opposto.

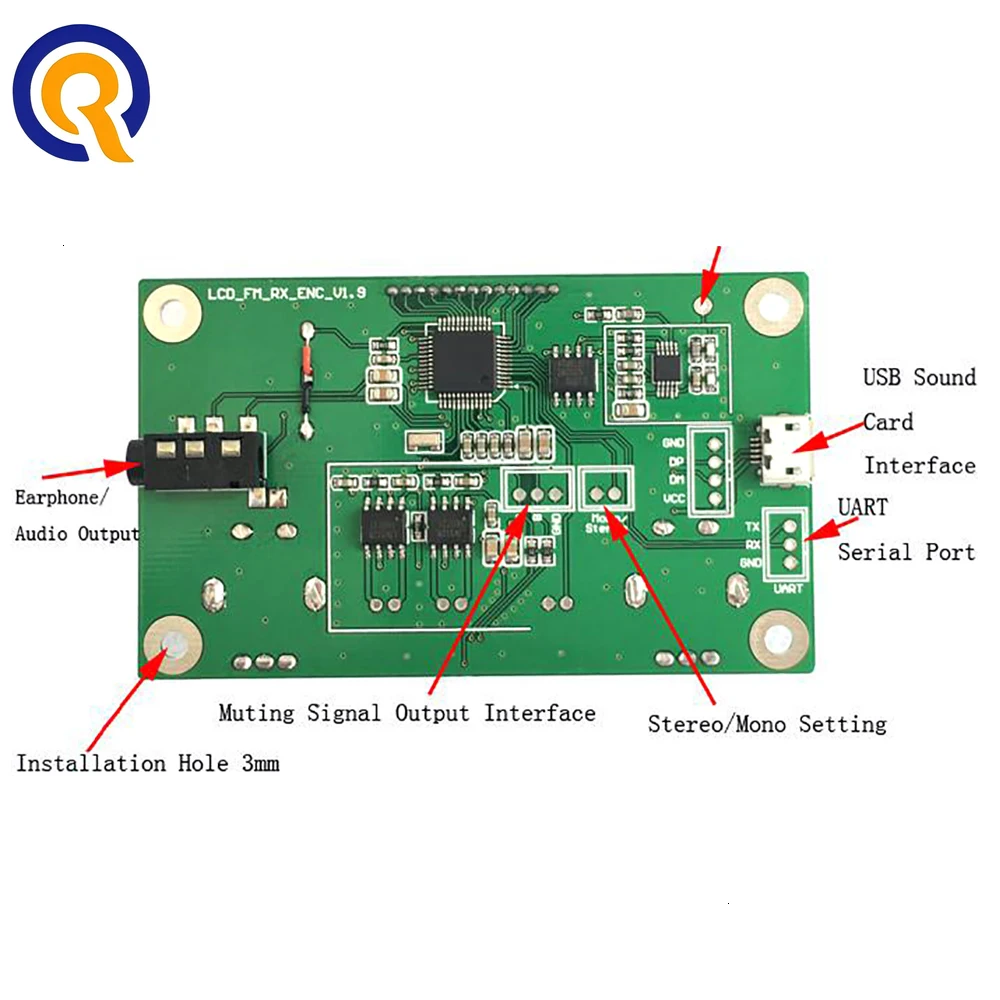

<9>: accedere alla porta seriale (non al controllo seriale senza contatto)
Interfaccia di controllo della riserva del modulo della porta seriale di livello TTL, modulo di comunicazione seriale TTL della necessità di collegare il modulo UART_RX, UART_TX e GND (PCB corrispondente alla posizione, è contrassegnato), è possibile utilizzare un MCU esterno (microcontrollore) o una porta seriale del PC per inviare comandi caratteristiche del modulo di controllo associato.Nota: a causa del livello della porta seriale del computer non è un livello TTL, quando collegato a un computer collegato alla comunicazione RS323 richiesto alla documentazione del dispositivo di commutazione elettrica di livello TTL o utilizzare il modulo porta seriale da USB a livello TTL per comunicare con il modulo.Poiché il modulo di controllo dei comandi seriali richiede competenze informatiche, ma non gli acquirenti si prega di non provare.
<10>: Set utente
Questo modulo può essere impostato se lo stato della retroilluminazione per ascoltare la banda radio del campus, impostato come segue in base all’applicazione dell’utente.Stato di spegnimento premere a lungo la manopola VOL down il display LCD di alimentazione elettrica che mostra la radio del campus aperto C0 C1 rappresenta la banda radio del campus chiuso, impostata per avere effetto dopo il riavvio.Impostando lo stato della retroilluminazione è spento, premere il tasto Manopola FRE per attivare la retroilluminazione del display. Indicare sempre B1, B0 indica una retroilluminazione disattivata 20 secondi dopo il riavvio per avere effetto.Ripetere questo passaggio per modificare l’impostazione per cambiare lo stato.La fabbrica è impostata per non aprire la banda radio del campus unificata, la retroilluminazione si spegne per 20 secondi senza alcuna operazione.
Nota:
L’impostazione predefinita di fabbrica è Off radio campus, la retroilluminazione si spegne automaticamente senza funzionamento 20S, Off Auto Squelch.Gli utenti fissano i propri in base alle circostanze.
L’impostazione predefinita di fabbrica è Off radio campus, la retroilluminazione si spegne automaticamente senza funzionamento 20S, Off Auto Squelch.Gli utenti fissano i propri in base alle circostanze.
Questo metodo di regolazione dello squelch del modulo:
Questo modulo utilizza lo squelch digitale DSP, la flessibilità di utilizzare il software per controllare la soglia dello squelch (sella).Quando la soglia dello squelch è 0-20 livelli, minore è il numero, minore è la soglia dello squelch, maggiore è la probabilità di ascoltare il segnale radio con il rumore di fondo, maggiore è il numero, maggiore è la soglia del rumore, il rumore di uscita è maggiore di il valore impostato, il rumore statico automatico si apre, in modo che l’uscita venga disattivata.Quindi, quando si regola la soglia dello squelch, in base al caso, se si desidera sentire il segnale debole, la soglia dello squelch diminuisce, se si desidera sentire un segnale forte, il numero aumenta.Si noti che la funzione silenziosa non è il segnale per rimuovere il rumore di fondo, ma il livello di rumore è determinato dal segnale supera il valore di soglia per controllare l’uscita silenziosa.
Il pacchetto include:
1x modulo ricevitore radio FM stereo digitale (non contiene cavo)
