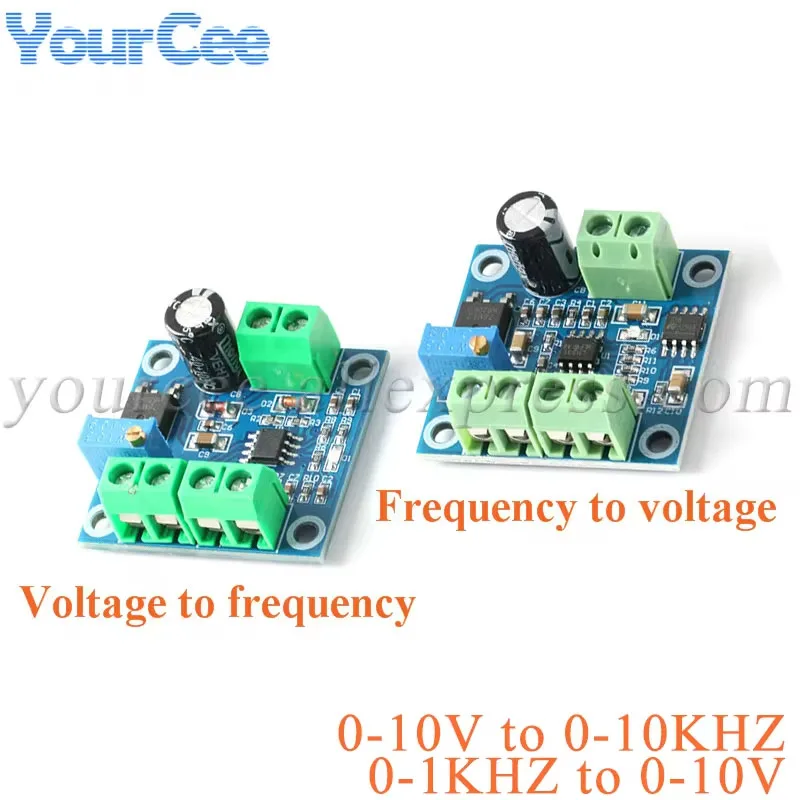

Questo modulo è un segnale di impulso di conversione di frequenza e un modulo di conversione di tensione.Il segnale di impulso tensione-frequenza può generare diversi moduli di frequenza in base al livello della tensione di ingresso.Il segnale di frequenza in tensione analogica può convertire una frequenza da 0-1 KHZ in un’uscita di tensione da 0-10 V e regolare la frequenza per modificare la tensione di uscita.
Parametro del prodotto:

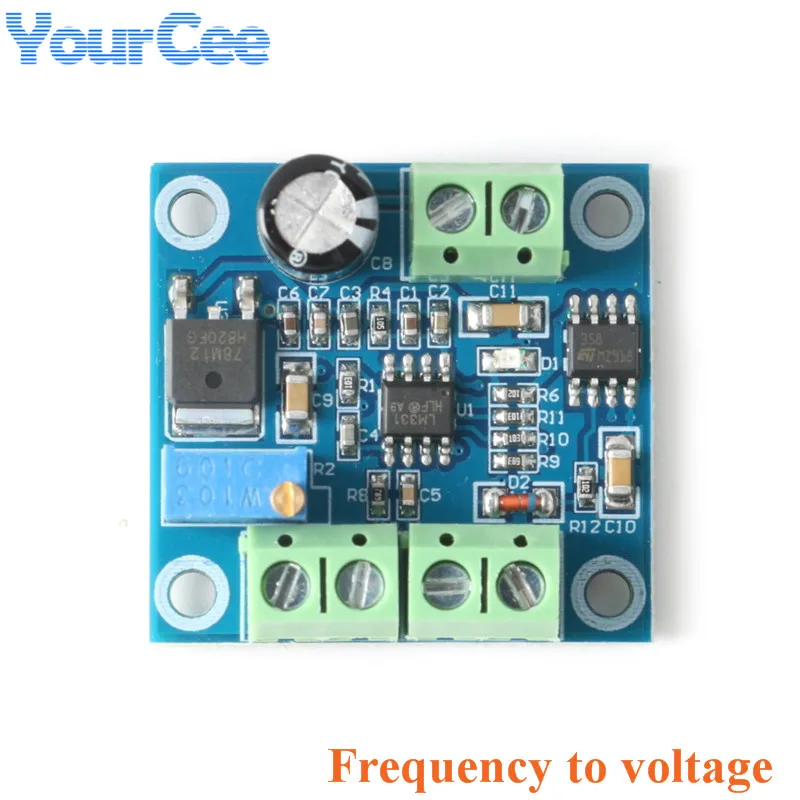

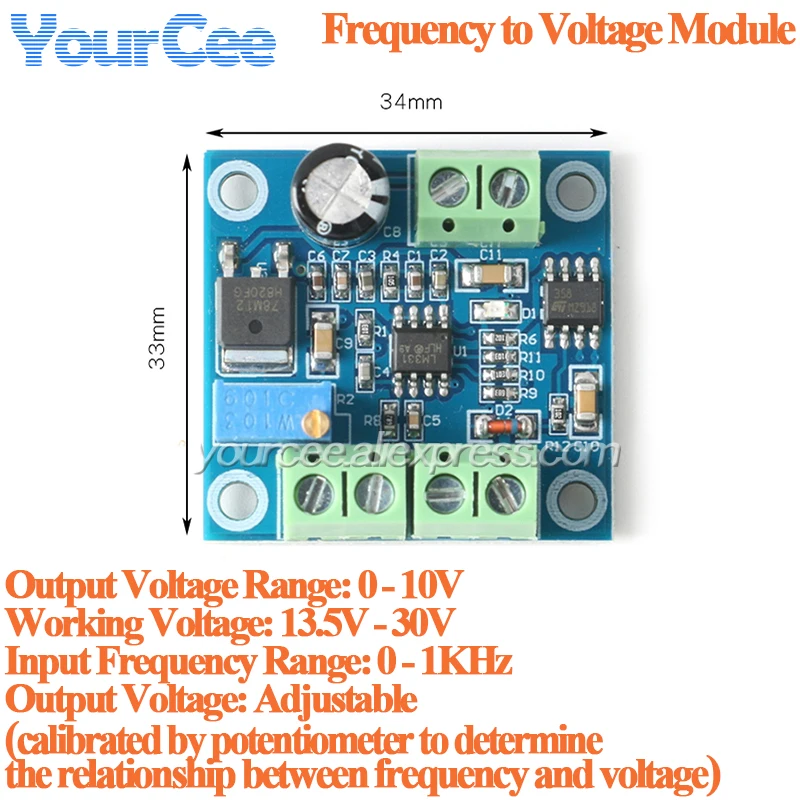

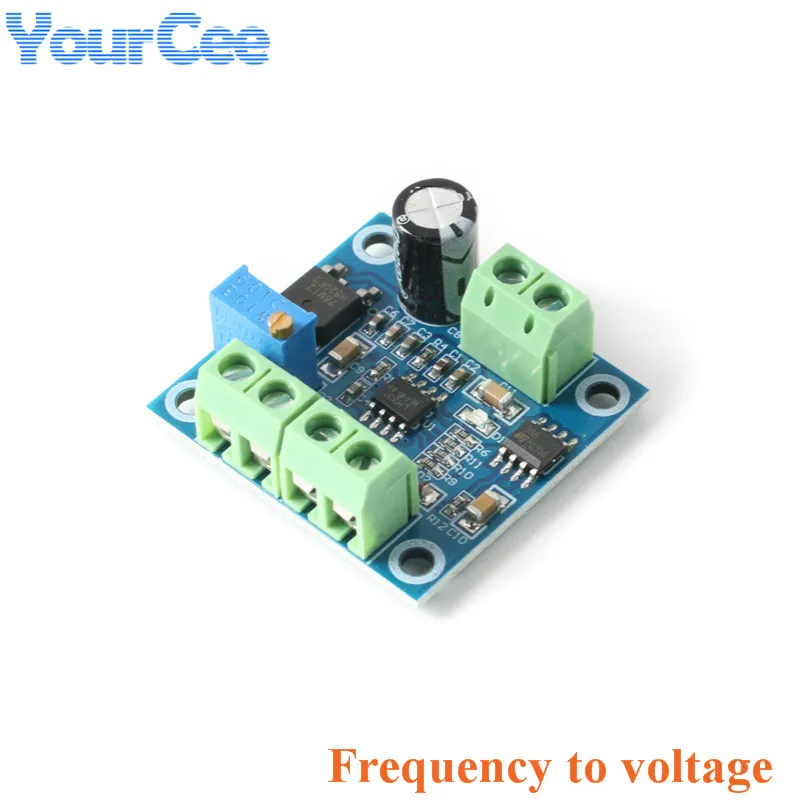

Modulo da frequenza a tensione:
Tensione di funzionamento: 13,5 V-30 V
Gamma di frequenza di ingresso: 0-1 KHz
Intervallo di tensione in uscita: 0-10 V
Tensione di uscita: regolabile (calibrare la relazione tra frequenza e tensione tramite un potenziometro)
Precauzioni:
Immettere frequenze diverse e emettere tensioni corrispondenti.
Il livello dell’impulso in ingresso è 5 V, 12 V, 24 V e può essere immesso direttamente senza resistenza in serie.Ma la frequenza del segnale in ingresso deve essere mantenuta per più di 0,5 secondi
La tensione di uscita può essere regolata con precisione.La relazione tra frequenza e tensione può essere calibrata da un potenziometro.
Il terminale di ingresso del segnale utilizza l’isolamento dell’accoppiamento ottico per garantire capacità anti-interferenza.
Se è necessario abbinare il PLC, supporta il tipo NPN.Deve esserci un filo di terra.
Se deve essere dotato di un encoder, l’encoder deve essere ruotato a velocità costante per più di 0,5 secondi.
Modulo di conversione F/V, il tempo di risposta è di circa 0,3-0,5 secondi.Se la frequenza viene regolata contemporaneamente, è necessario un certo tempo di risposta.

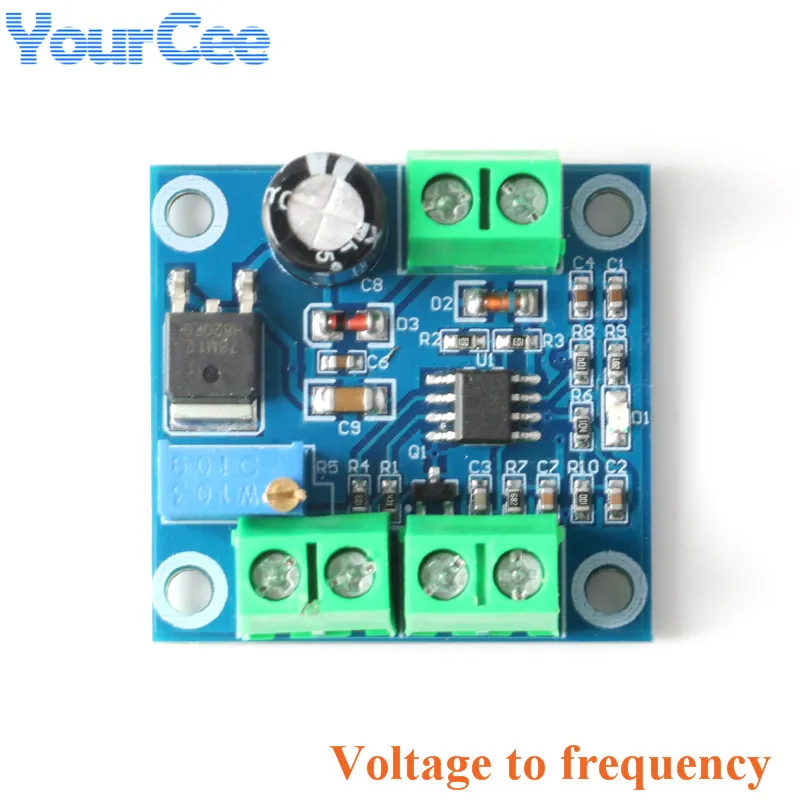

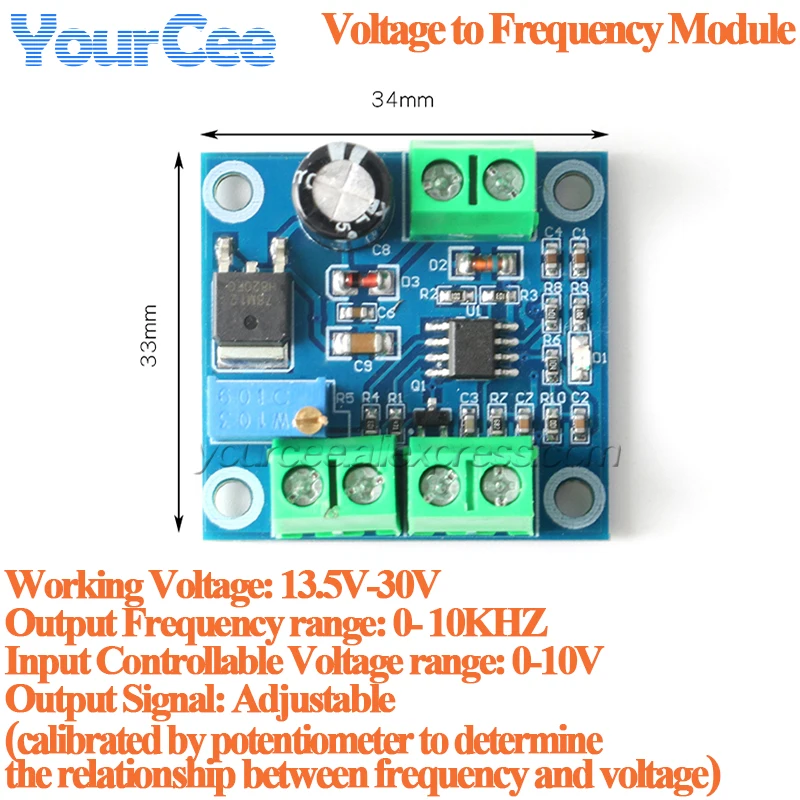

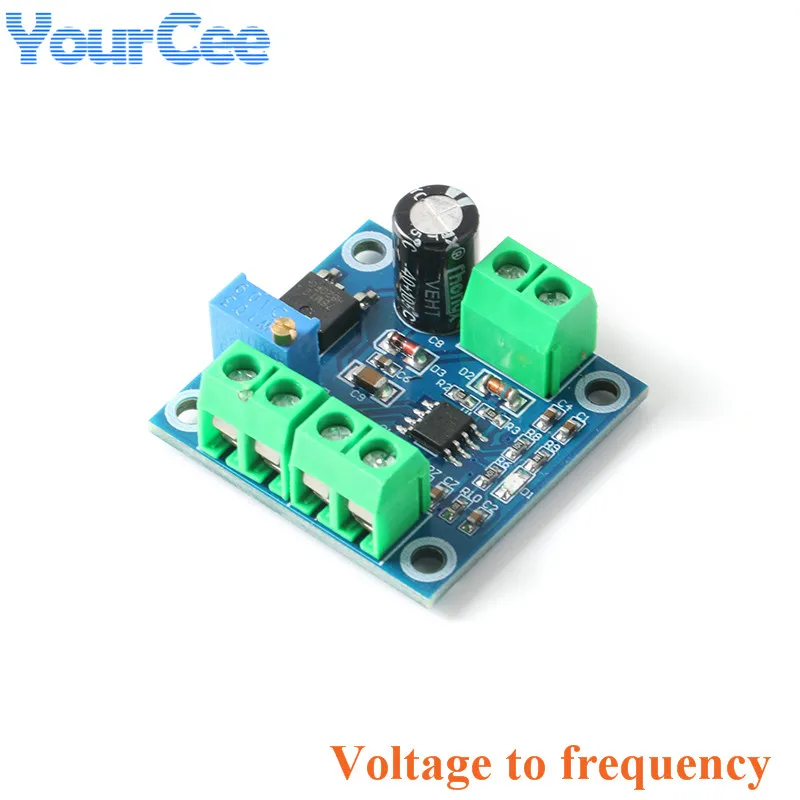

Modulo da tensione a frequenza:
Tensione di funzionamento: 13,5 V-30 V
Intervallo di tensione controllabile in ingresso: 0-10 V
Gamma di frequenza di uscita: 0-10 KHZ
Precauzioni:
Tensione in ingresso, segnale di frequenza in uscita
Il segnale di uscita può essere regolato con precisione e il potenziometro può essere regolato per calibrare la corrispondenza tra tensione e frequenza.L’uscita di questo modulo può essere fornita al driver come segnale di impulso.Se utilizzato con il driver, viene utilizzato il cablaggio dell’anodo comune.Il cablaggio correlato è OC-OUT, che è collegato al PUL- o al PUL del driver.12-30, collegato all’unità PUL+ o al terminale pubblico +5 V, (per l’alimentazione a 12 V è necessaria una resistenza da 330 R, per l’alimentazione a 12 V è necessaria una resistenza da 2,7 K per l’alimentazione a 13-24 V per la limitazione della corrente)
Descrizione del perno:
Modulo da frequenza a tensione:
VCC: alimentazione funzionante.
GND: terra potente.
F: Segnale di impulso di frequenza di ingresso.
GND: terra di ingresso.
Vout: tensione corrispondente in uscita.
GND: terra di uscita.
I moduli condividono una terra comune.
Presentazione del prodotto:

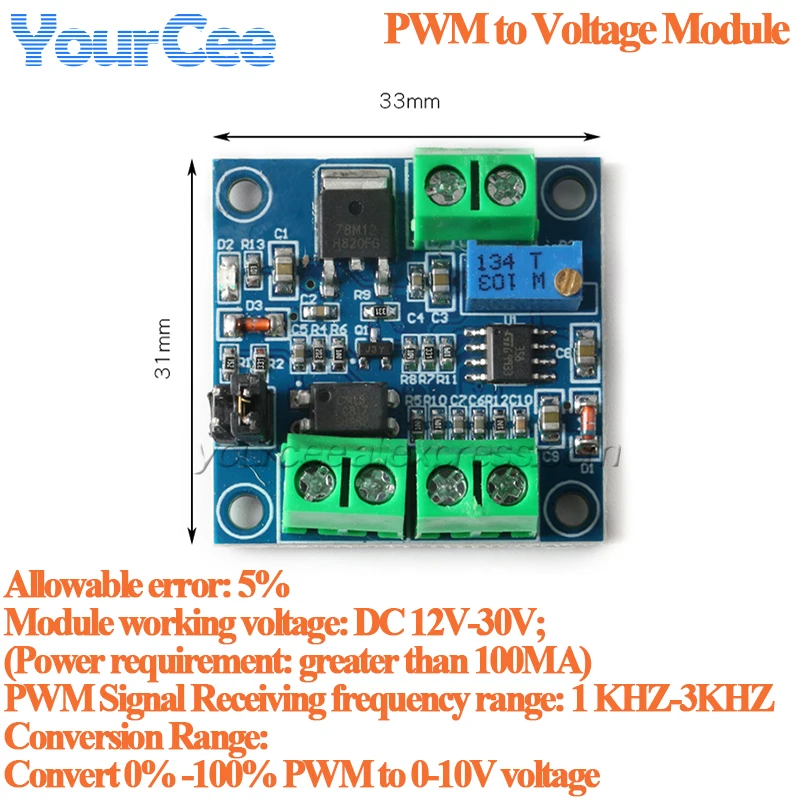

Questo modulo è un modulo in grado di convertire tensione e PWM.Il segnale digitale PWM viene convertito in segnale analogico da 0 a 1OV.La tensione di uscita viene regolata dal ciclo di lavoro dell’intero PWM.V-PWM può convertire una tensione da 0-5 V-10 V in un’uscita PWM dallo 0% al 100% e regolare il ciclo di lavoro PWM regolando la tensione.
Parametro del prodotto:
PWM alla tensione:
Tensione di funzionamento del modulo: DC 12V-30V: (richiesto di alimentazione: maggiore di 100MA)
Gamma di frequenza di ricezione del segnale PWM: 1KHZ-3KHZ:
Intervallo del livello di ingresso del segnale PWM:
Livello picco da 4,5 V a 10 V, il pin del ponticello è inserito a 5 V.Questo tipo di segnale di livello è destinato principalmente alla scheda di controllo industriale convenzionale (come la scheda MACH3) e all’interfaccia della CPU da 5 V;
Livello picco da 12 a 24 V, pin del ponticello inserito a 24 V.Questo tipo di segnale di livello è destinato principalmente all’interfaccia PLC convenzionale.
Intervallo di conversione: 0%-1 00% conversione PWM in tensione 0-10 V
Tolleranza: 5%.

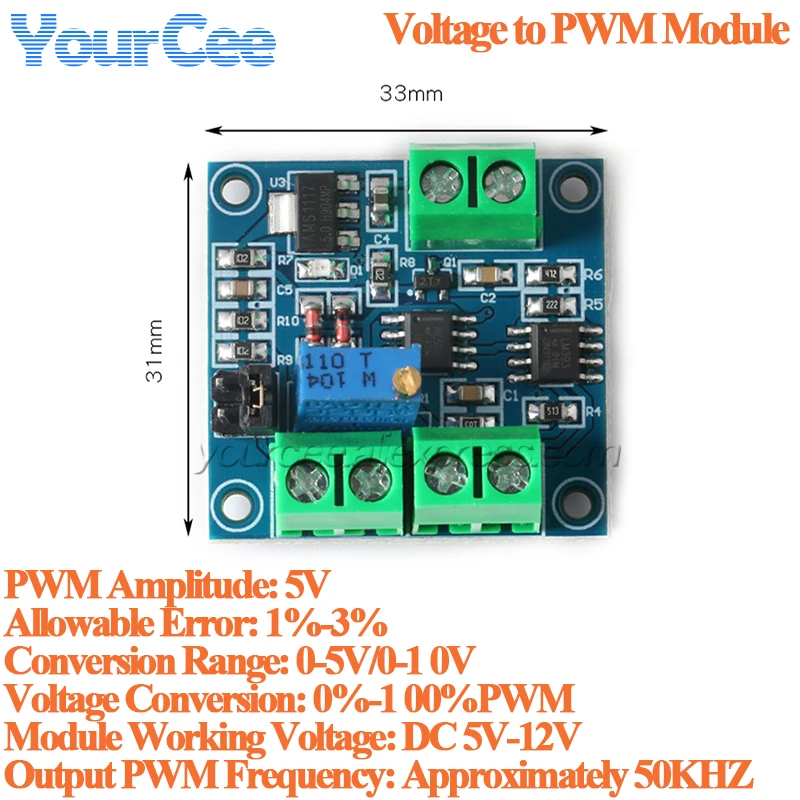

Tensione a PWM:
Tensione di funzionamento del modulo: CC 5 V-12 V
Frequenza PWM di uscita: circa 50 KHZ
Ampiezza PWM: 5 V
Intervallo di conversione: 0-5 V/0-10 V
Conversione di tensione: 0%-100%6PWM
Tolleranza: 1%-3%
Descrizione del perno:
PWM alla tensione:
VCC: alimentazione funzionante 12V-30V.
GND: terra di potenza di lavoro.
PWM: immettere il terminale positivo del segnale PWM.
GND: terminale negativo del segnale di ingresso.
VOUT: tensione di uscita 0-10 V
GND: terra della tensione di uscita.
