Caratteristiche del prodotto:

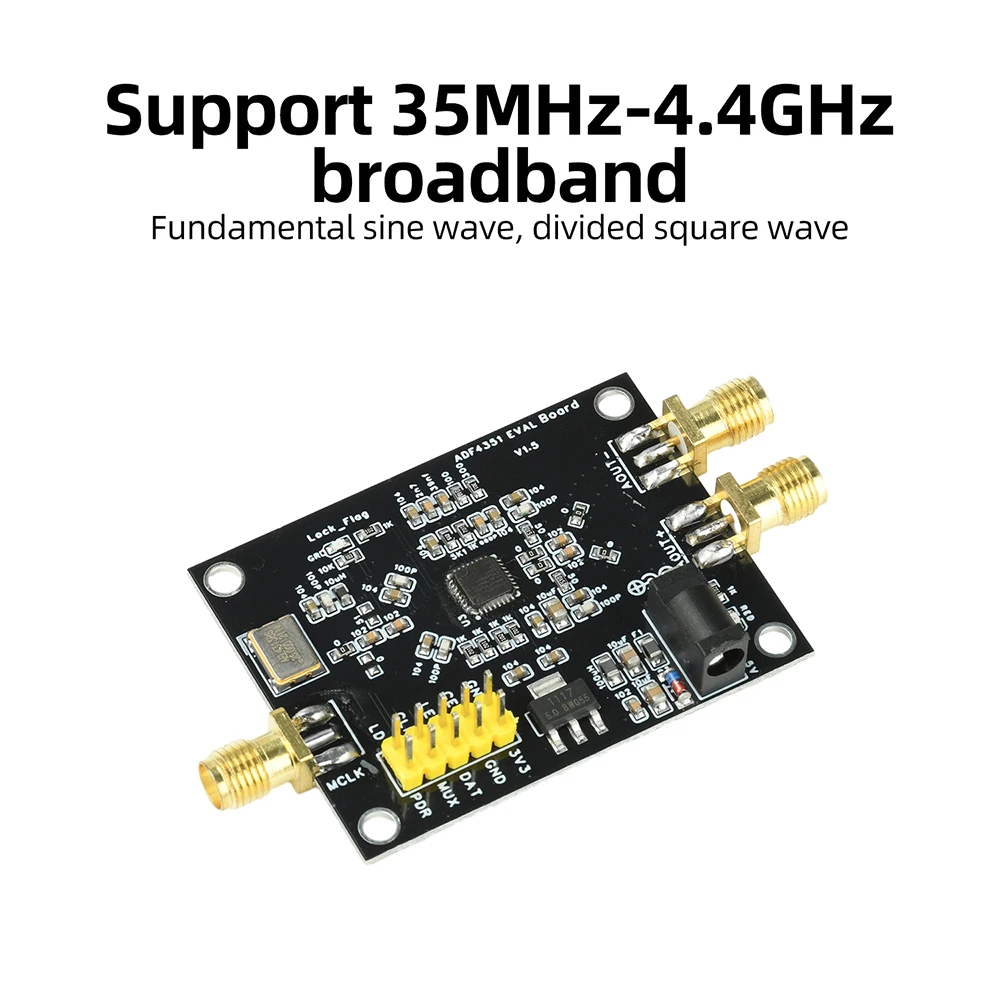

1. Supporta un’ampia gamma di frequenze da 35 MHz a 4,4 GHz, con onde sinusoidali fondamentali e onde quadre divise.

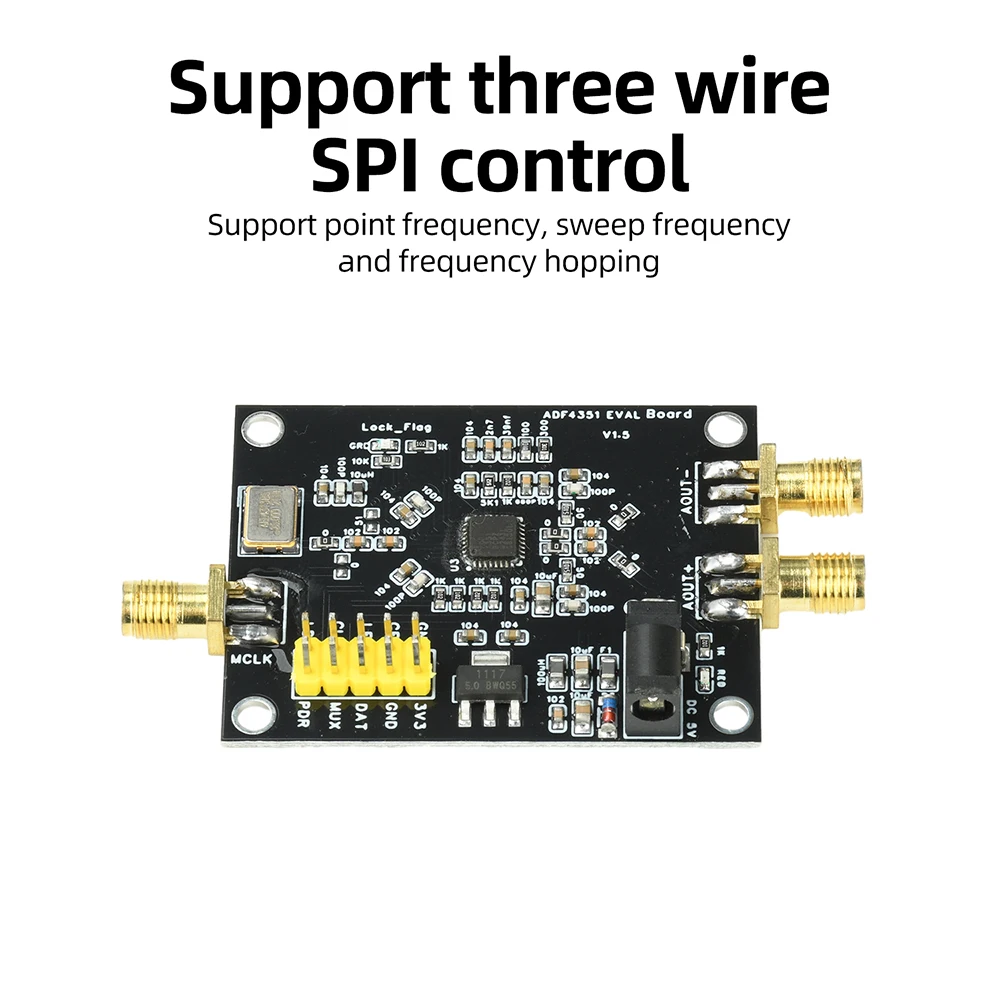

2. Supporta il controllo SPI a tre fili, inclusi frequenza puntiforme, frequenza di scansione e salto di frequenza.
Abbassa a 0,1K, stabile con un oscillatore a cristallo da 25M ± 50ppm.
4. Supporta un’alimentazione a 5V/3,3V, rendendolo uno strumento ideale per la ricerca e il collaudo nell’ingegneria RF.
5. Dotato di interfaccia femmina SMA, che ne facilita l’integrazione in altri dispositivi o sistemi.
Introduzione del prodotto

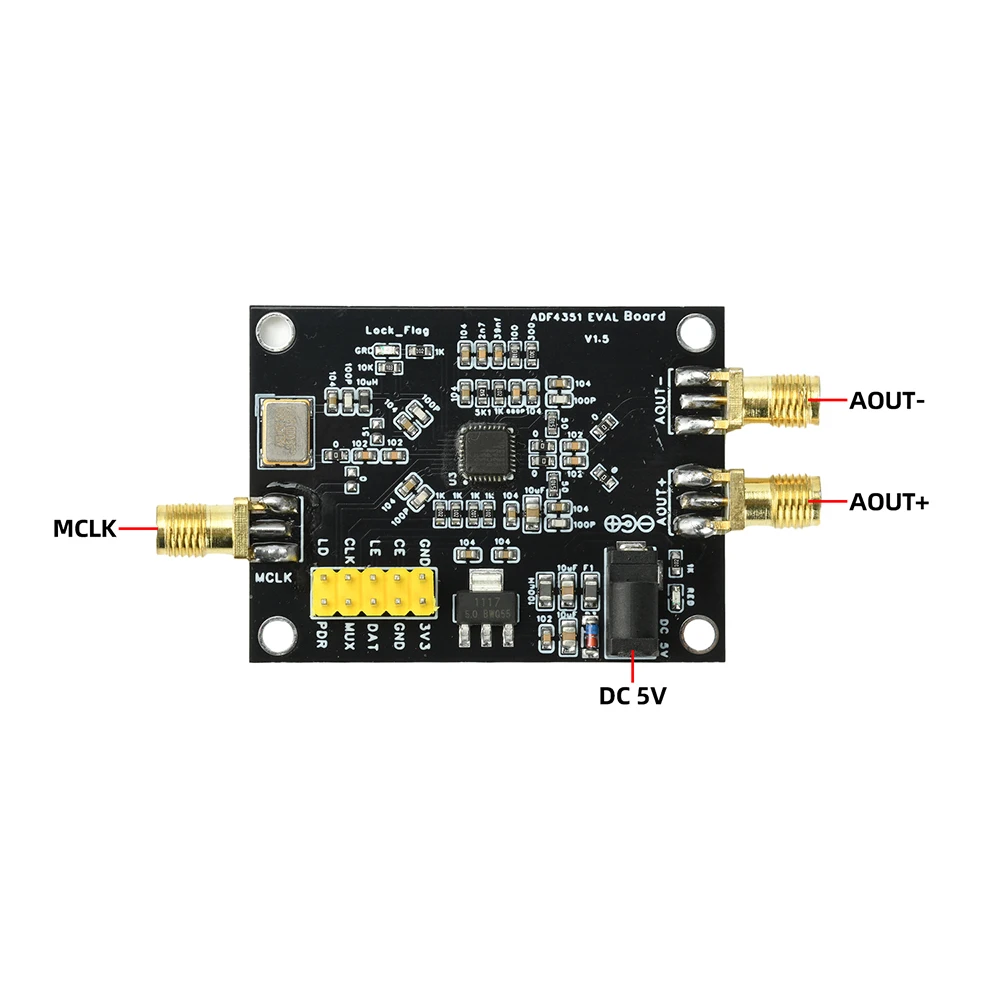

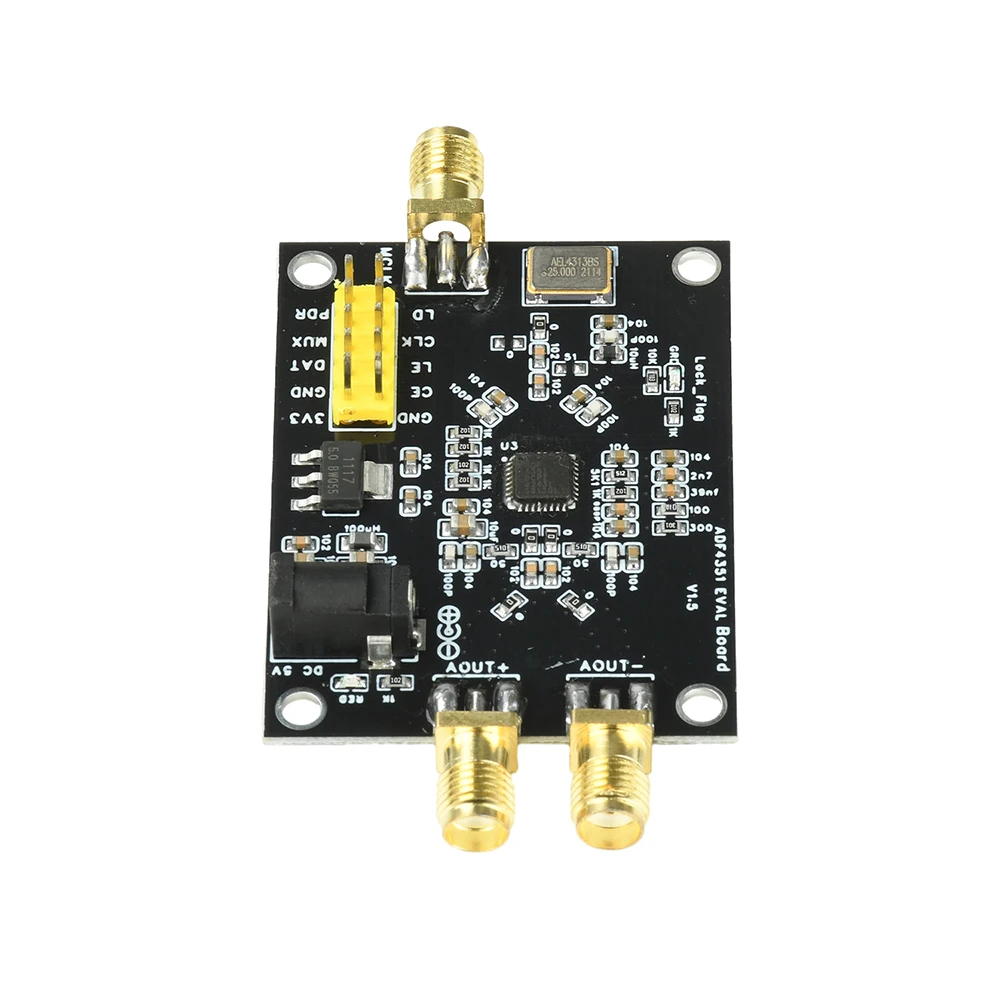

Questa scheda di sviluppo ADF4351 è una sorgente di segnale RF a banda larga ad alte prestazioni, con il chip ADF4351 come componente principale e frequenze di uscita che coprono da 35 MHz a 4,4 GHz. Onda sinusoidale in uscita da 2,2 GHz a 4,4 GHz, onda quadra in uscita da 35 MHz a 2,2 GHz, dotata di interfaccia SMA femmina.
Per impostazione predefinita, è dotato di un oscillatore a cristallo ad alta precisione da 25 MHz, controllato tramite SPI a tre fili, e supporta le modalità di frequenza fissa, frequenza variabile e salto di frequenza. Il prodotto supporta un’alimentazione a 3,3V/5V ed è uno strumento ideale per la ricerca e il collaudo nell’ingegneria RF.

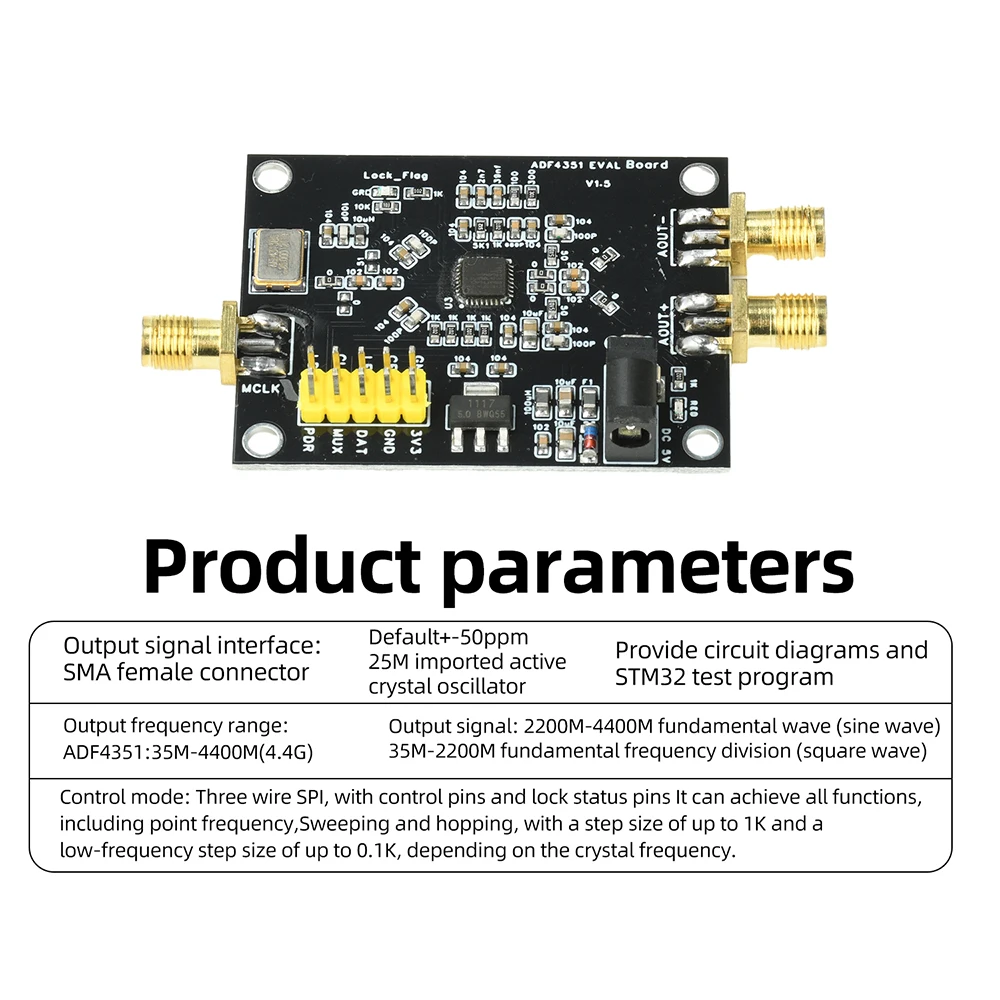

Parametri del prodotto:
Gamma di frequenza di uscita: ADF4351: 35M-4400M (4,4G)
Segnale di uscita: 2200M-4400M onda fondamentale (onda sinusoidale) 35M-2200M divisione di frequenza fondamentale (onda quadra)
Interfaccia del segnale di uscita: connettore femmina SMA
Oscillatore a cristallo attivo importato da 25 MHz, precisione standard ±50 ppm.
Fornire schemi elettrici e programmi di test STM32
Modalità di controllo: SPI a tre fili, con pin di controllo e pin di stato di blocco Può ottenere tutte le funzioni, inclusa la frequenza del punto, la frequenza di scansione e il salto di frequenza, con passi fino a 1K e passi a bassa frequenza fino a 0,1K, a seconda della frequenza del cristallo .

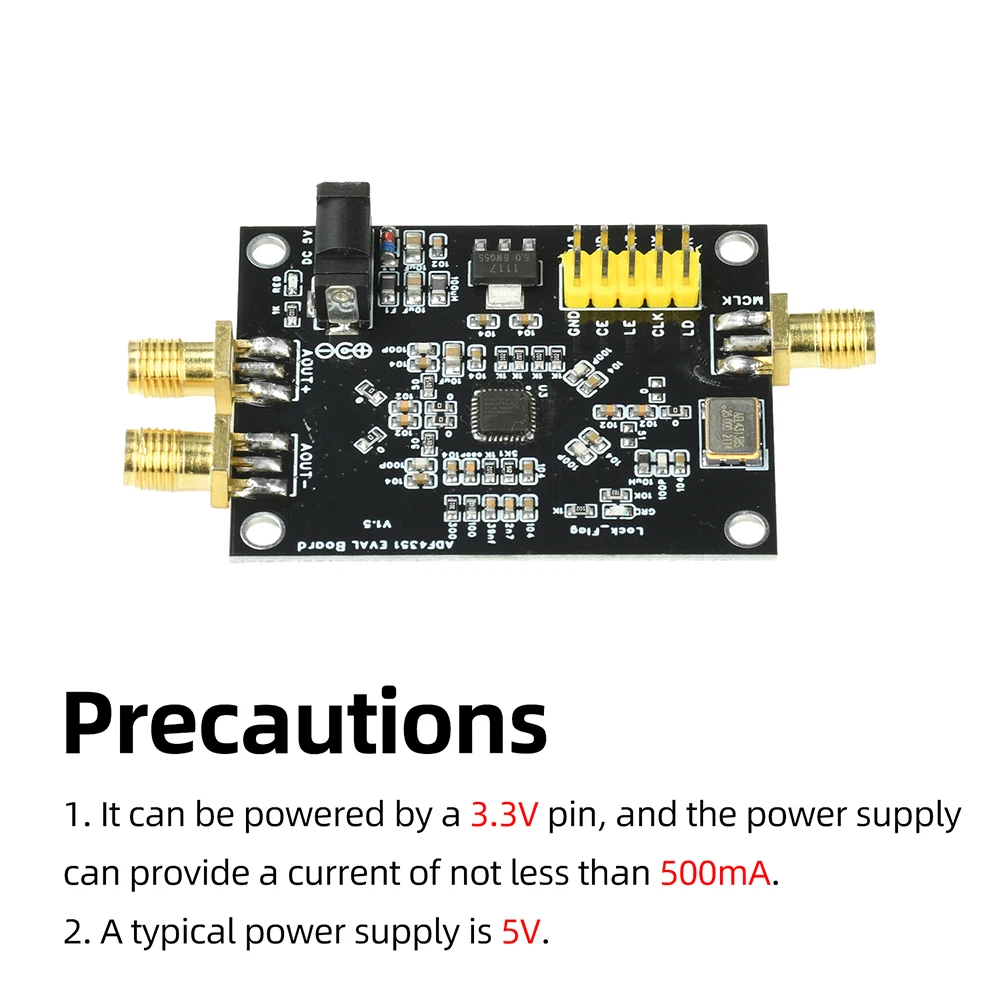

Note:
1. Può essere alimentato da un pin a 3,3V, e l’alimentazione deve fornire una corrente non inferiore a 500mA.
2. Un tipico alimentatore è di 5V.
Elenco di Spedizione:
Modulo di generazione del segnale RF 35M-4400M * 1
