MOFI-T-Phonum 1 MM/MC Phono Amplificatore RIAA – Progetto KIT Fai da Te
Il circuito utilizza una particolare rete di equalizzazione RIAA a due stadi, una attiva e una passiva, che risolve efficacemente i problemi di precisione, rumore e dinamica di ingresso che in genere sorgono utilizzando reti attive o passive tradizionali.
Regola il guadagno modificando il valore della resistenza R1.
Design tutto-in-uno, messa a terra a punto singolo, resistenza di terra vicina al valore di 0,02 ohm, design a basso rumore.
Design a doppio amplificatore operazionale, può sostituire diversi amplificatori operazionali per offrire prestazioni sonore differenti.
Dimensioni PCB:
84x77x1,6mm 1oz Cu, HASL con piombo
Requisiti di alimentazione: Migliore: AC15-0-15V@0,4A
Configurazione del prodotto
Kit fai da te: contiene il PCB e i componenti necessari sul PCB, ma non include il trasformatore di alimentazione.
Scheda finita: Basandoci sulla scheda collaudata del kit versione standard, abbiamo verificato la tensione di tutti i punti chiave e utilizzato il generatore di segnali e l’oscilloscopio per una doppia verifica delle forme d’onda analogiche.Non utilizzeremo questa scheda per il test di ascolto.
Tutti i circuiti stampati assemblati sono saldati a mano con cura e completamente testati, quindi il prezzo è più alto e il rapporto qualità-prezzo inferiore.Si consiglia ai consumatori sensibili al prezzo ma con capacità fai-da-te di scegliere il kit.

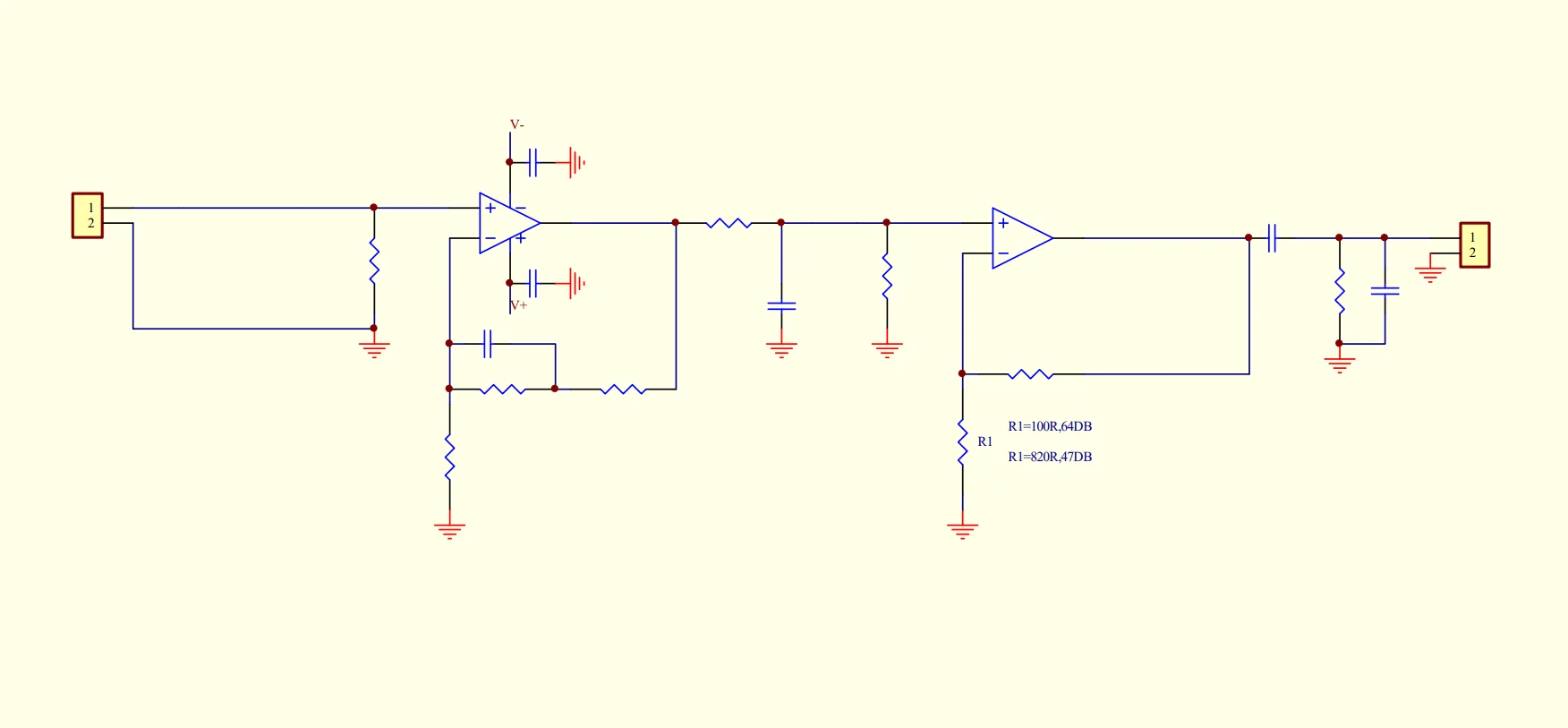

Schema e punto chiave del debug
CB viene fornito con parametri dei componenti per una facile installazione.
Facciamo riferimento unicamente allo schema della parte di amplificazione del circuito.Se hai bisogno dei parametri completi del circuito, leggi tu stesso il valore del componente con il PCB; non forniamo ulteriormente

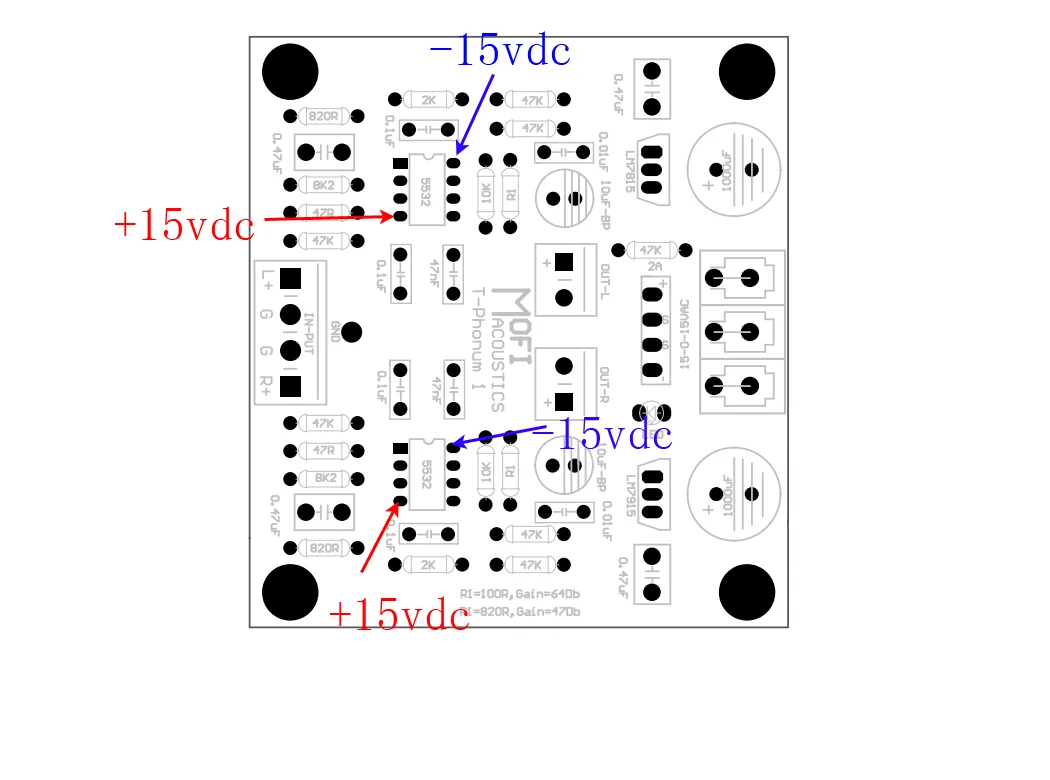

Si prega di mantenere la tensione del punto di test sufficientemente vicina, è consentita anche una tolleranza del ±20%.
Istruzioni per il Kit Fai-da-te
Poiché i fori del PCB sono placcati, è necessario saldare solo le parti dalla parte inferiore della scheda.Non forare né allargare i fori, perché ciò danneggerebbe la placcatura passante.
Pulisci entrambi i lati del PCB vuoto con un panno di carta e alcol isopropilico o un solvente per flussante elettronico, quindi salda i componenti sulla scheda, iniziando dalle parti a profilo più basso.
Assicurati che la parte corretta entri in ogni posizione sul circuito.Misura ogni resistore con il tuo multimetro per assicurarti che sia il valore corretto.
Pulisci i residui di flussante per saldatura dalla scheda con alcol isopropilico (o un detergente specifico per flussanti elettronici) e una spazzola.
Ispezionare attentamente tutte le saldature, utilizzando una lente d’ingrandimento, per assicurarsi che non vi siano ponti di saldatura o giunzioni di saldatura fredde.Utilizzare un multimetro sulla scala degli ohm per verificare la presenza di cortocircuiti.Come minimo, verifica che gli ingressi DC V+ e V- non siano in cortocircuito con la massa o tra loro, e che il pad di uscita non sia in cortocircuito con la massa.Correggi eventuali errori prima di procedere alla fase successiva.

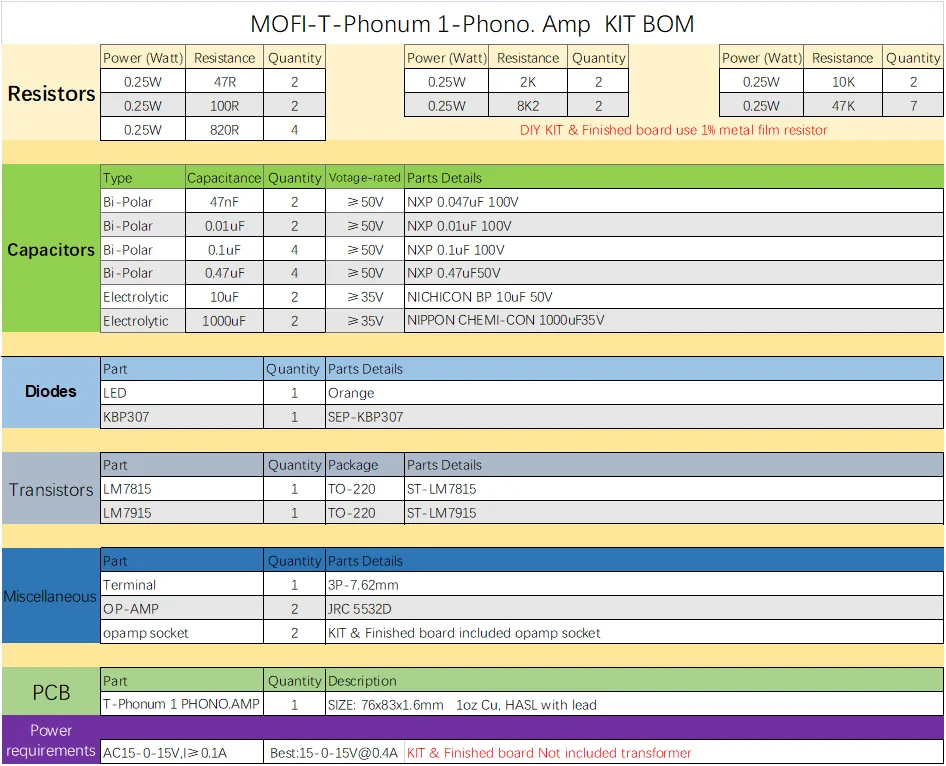

Elenco delle parti

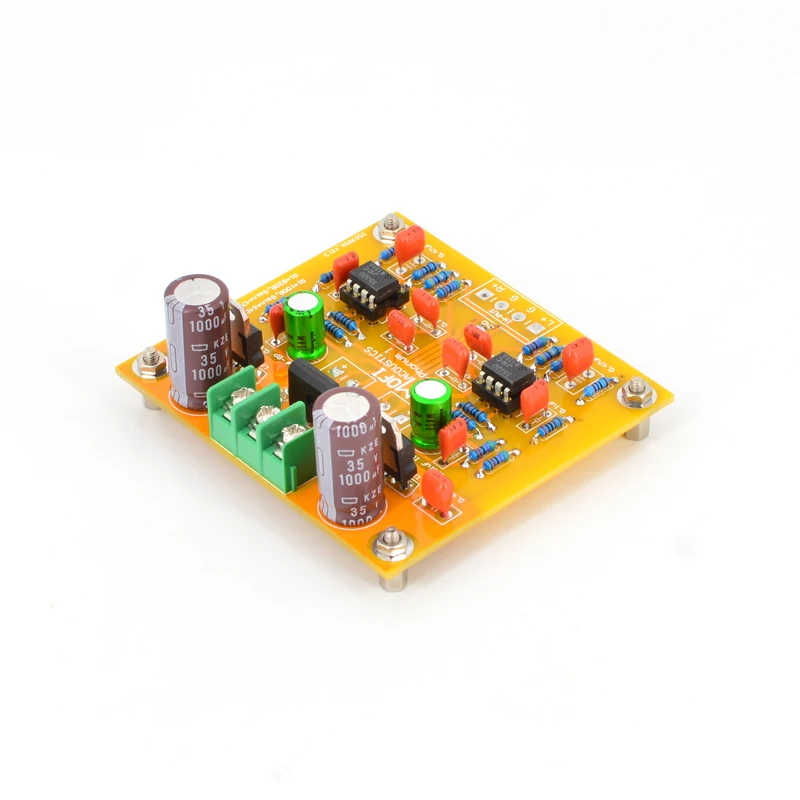

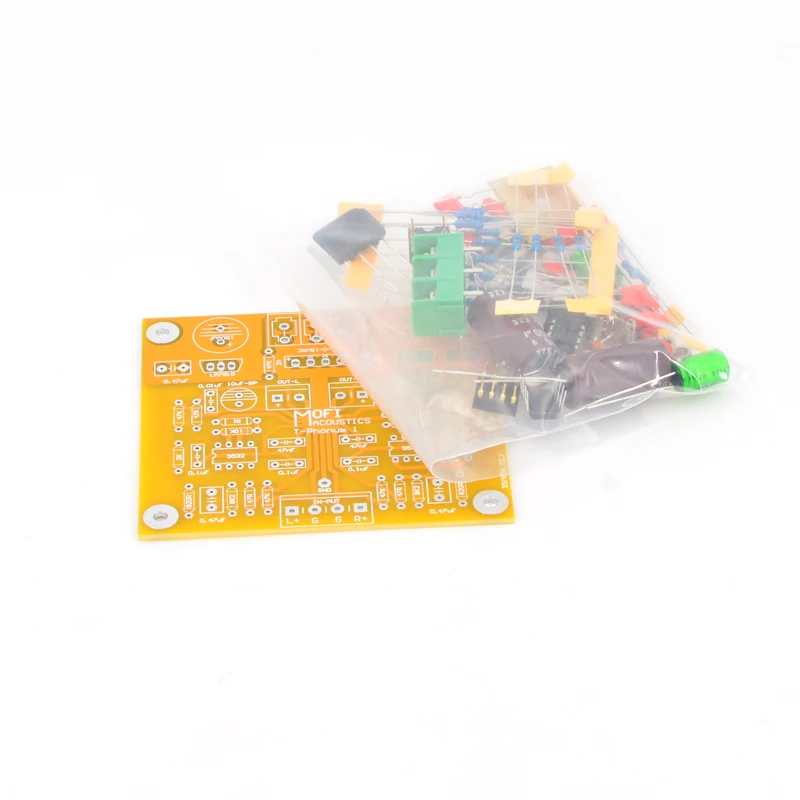

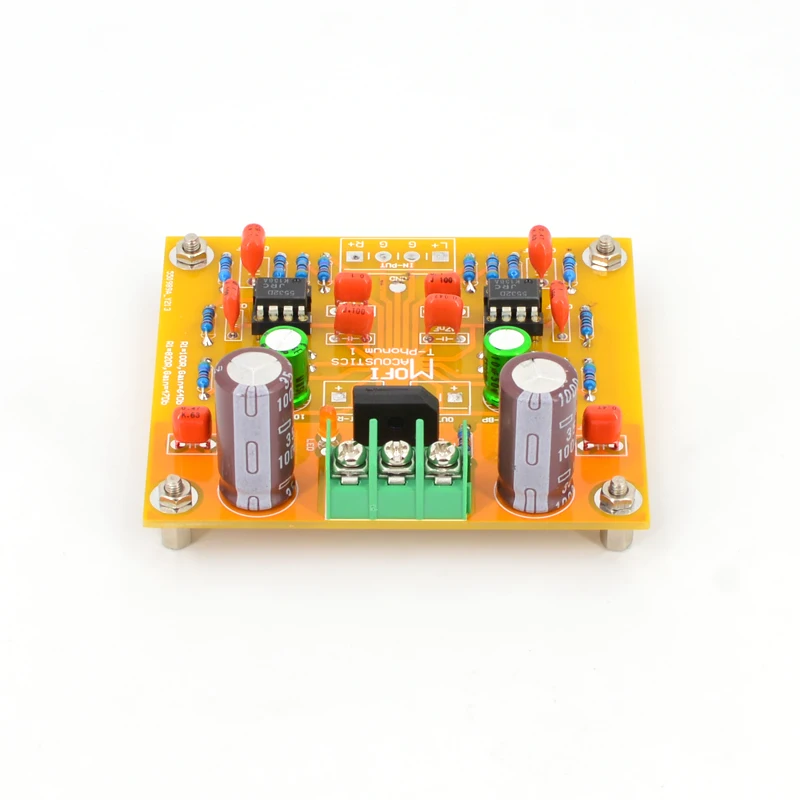

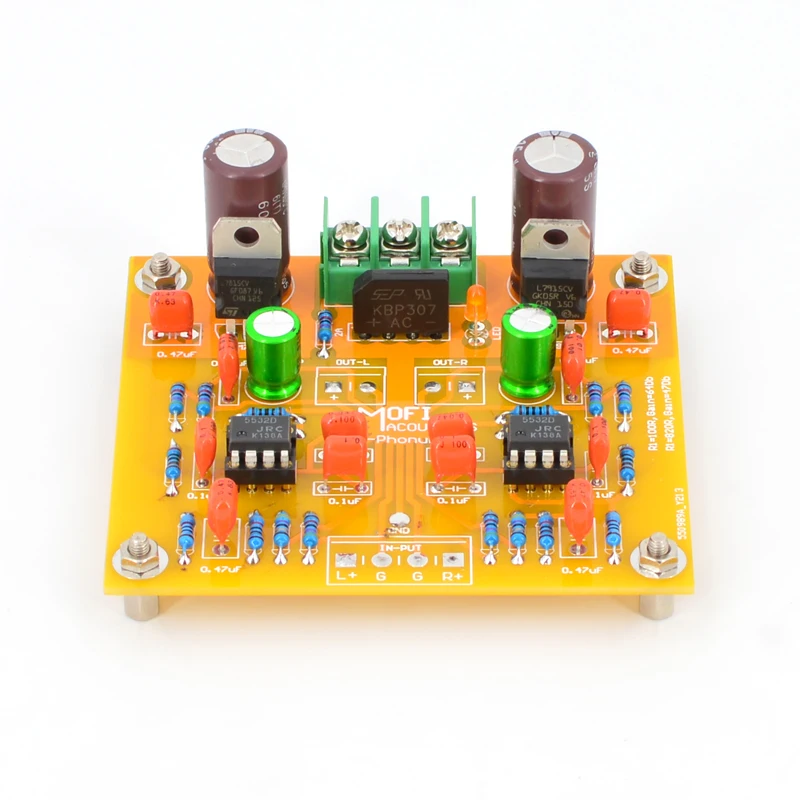

KIT FAI DA TE Foto

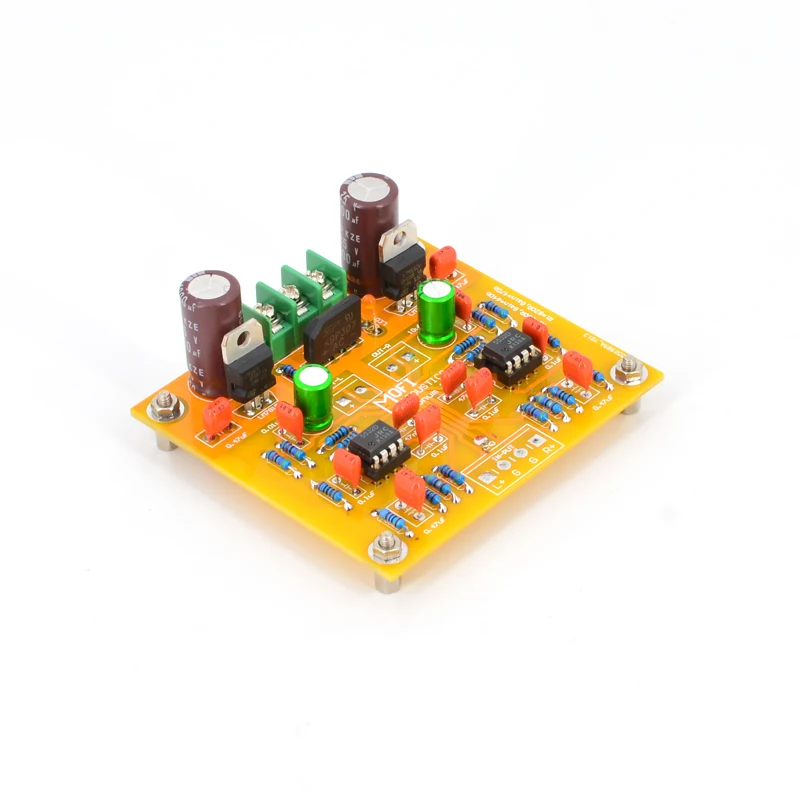

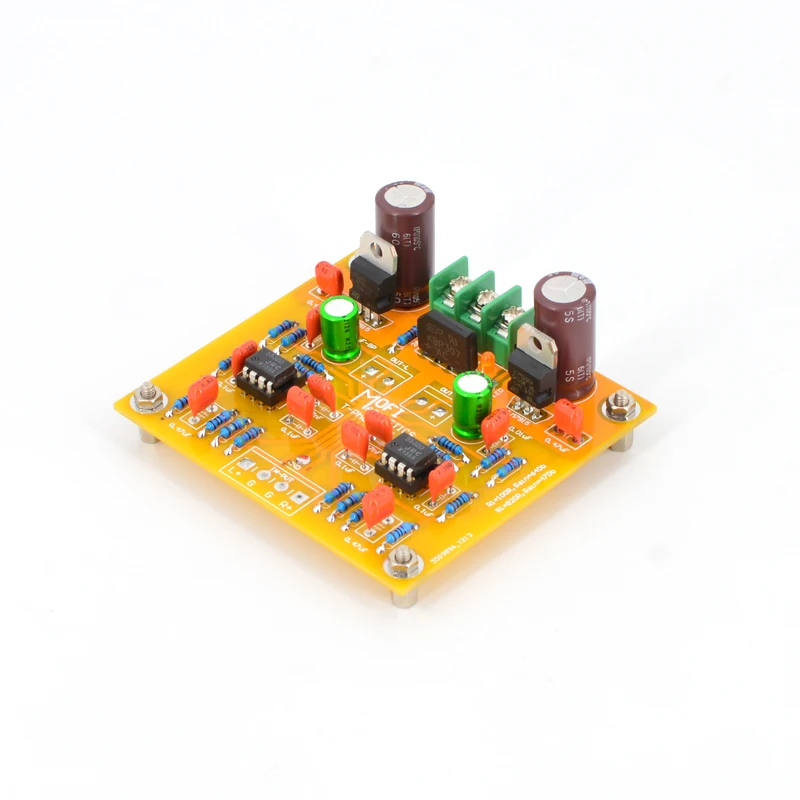

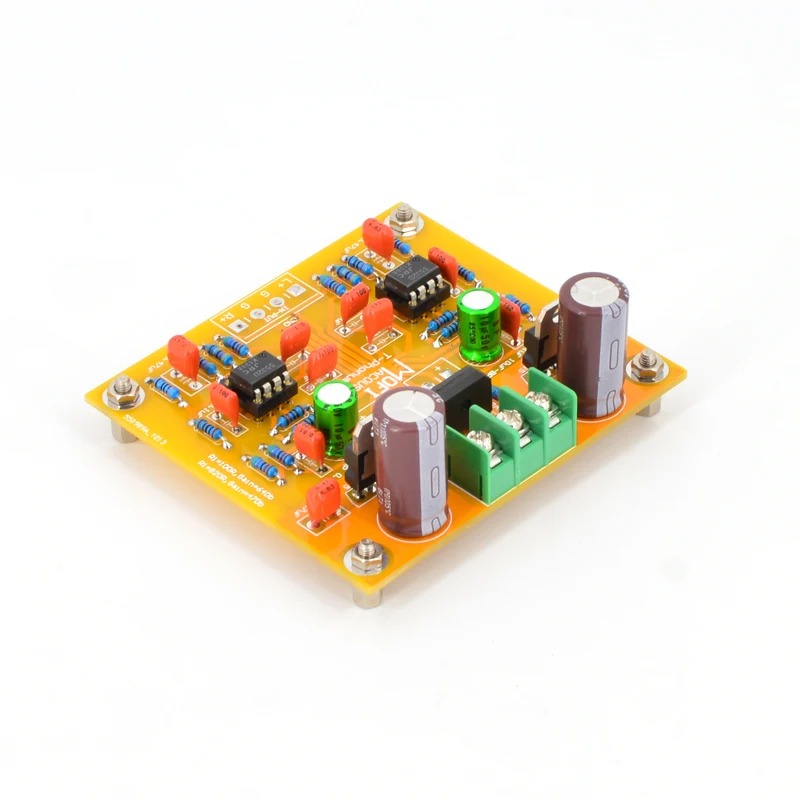

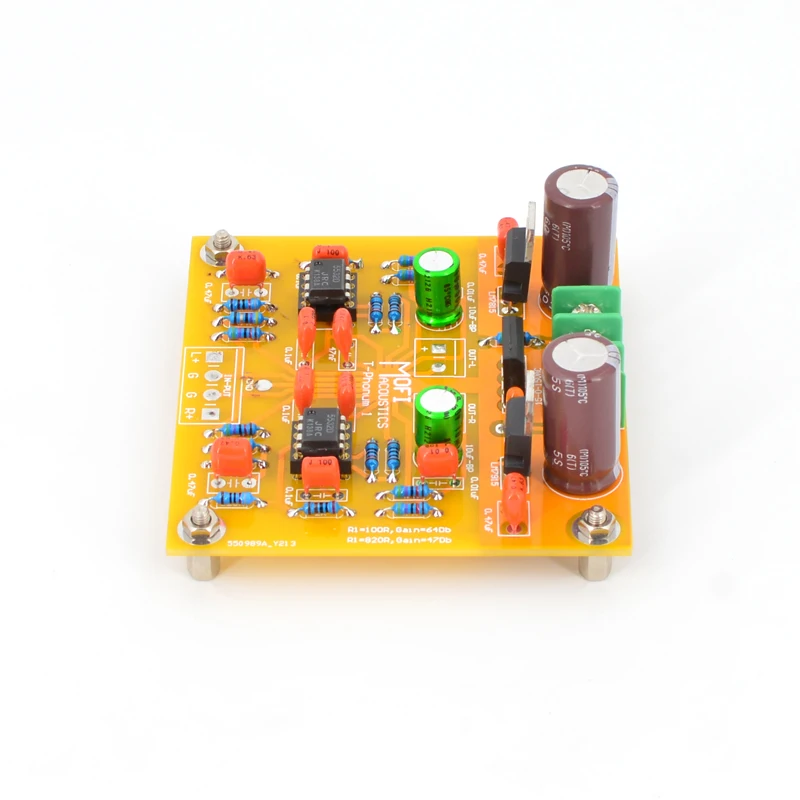

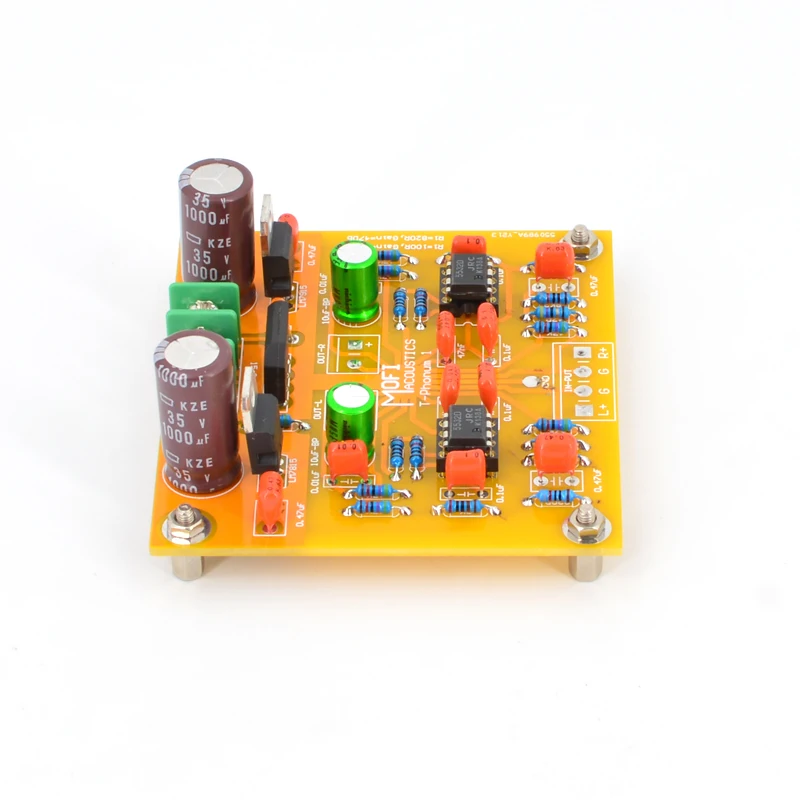

Foto della tavola finita
