DFRobot Gravity Digital Multiplexer IIC I2C 1-a-8 supporta la comunicazione con più dispositivi IIC I2C con lo stesso indirizzo, risolvendo i conflitti. Compatibile con Arduino, Raspberry Pi e altre schede di controllo principali da 3,3~5V.
Introduzione
Sulla stessa porta I2C, DFRobot Gravity: I2C Multiplexer risolve il conflitto di indirizzi e consente la normale comunicazione con più dispositivi I2C con lo stesso indirizzo.
Hai appena trovato il sensore di cui avevi bisogno e vuoi collegarne due o più alla porta I2C della tua scheda principale, ma poi ti sei reso conto che hanno un indirizzo I2C fisso! Cioè, non puoi usarli direttamente sulla stessa porta I2C! Sei a corto di fortuna? Ora non preoccuparti! DFRobot Gravity: I2C Multiplexer può facilmente risolvere il conflitto di indirizzi sulla stessa porta I2C.
Questo multiplexer I2C è facilissimo da usare, basta collegarlo e via, senza bisogno di saldature. Un singolo multiplexer ha 8 porte I2C, il che significa che puoi collegare 8 dispositivi con lo stesso indirizzo alla stessa porta I2C tramite un solo multiplexer. L’indirizzo I2C predefinito del multiplexer è 0x70, ma puoi regolarlo da 0x70 a 0x77. In teoria, potresti collegare 8 multiplexer con indirizzi da 0x70 a 0x77, per controllare ben 64 dispositivi con lo stesso indirizzo. Davvero potente!

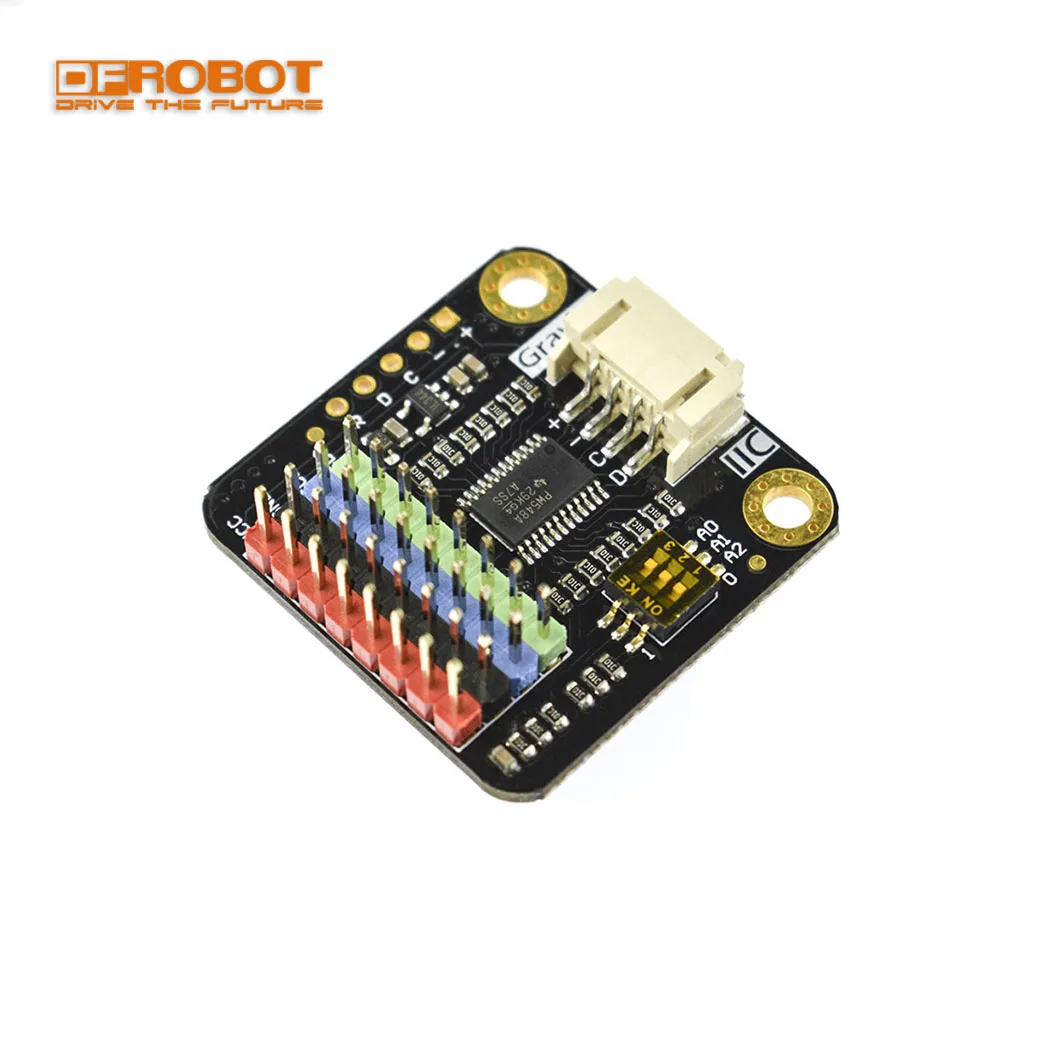

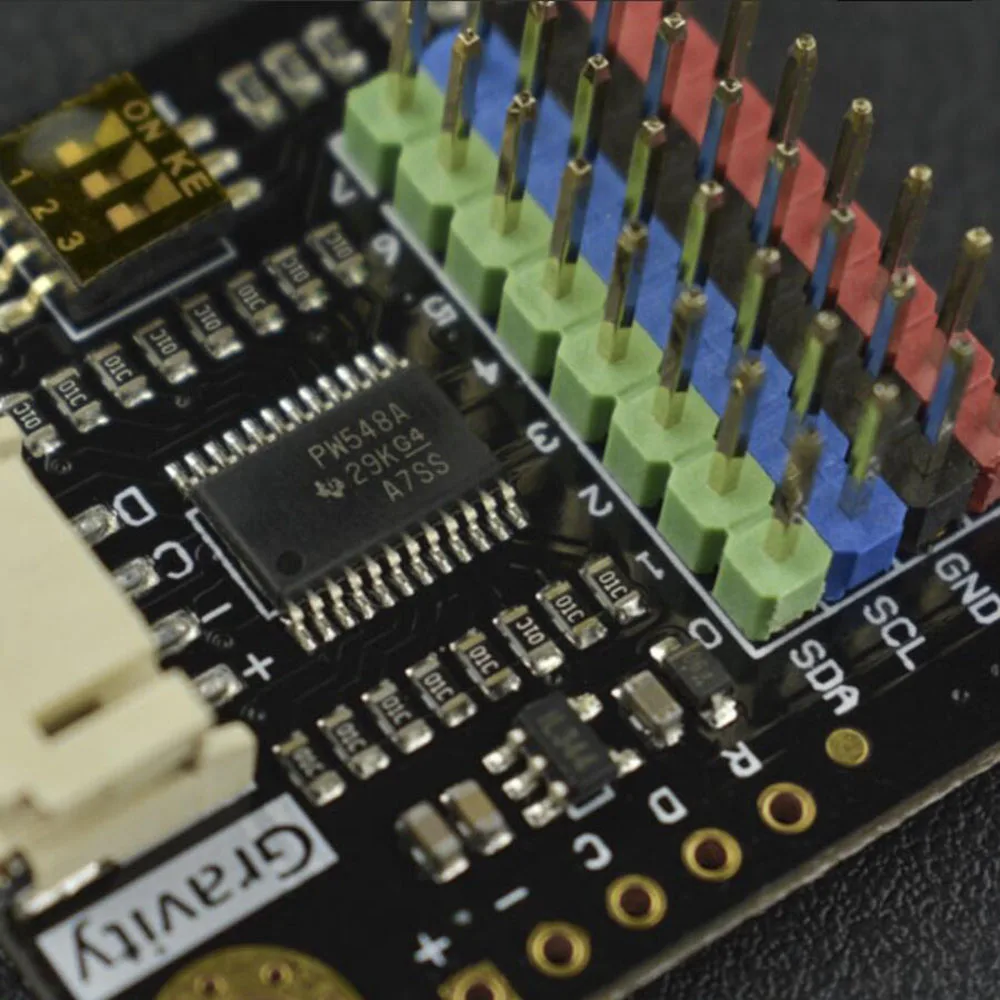

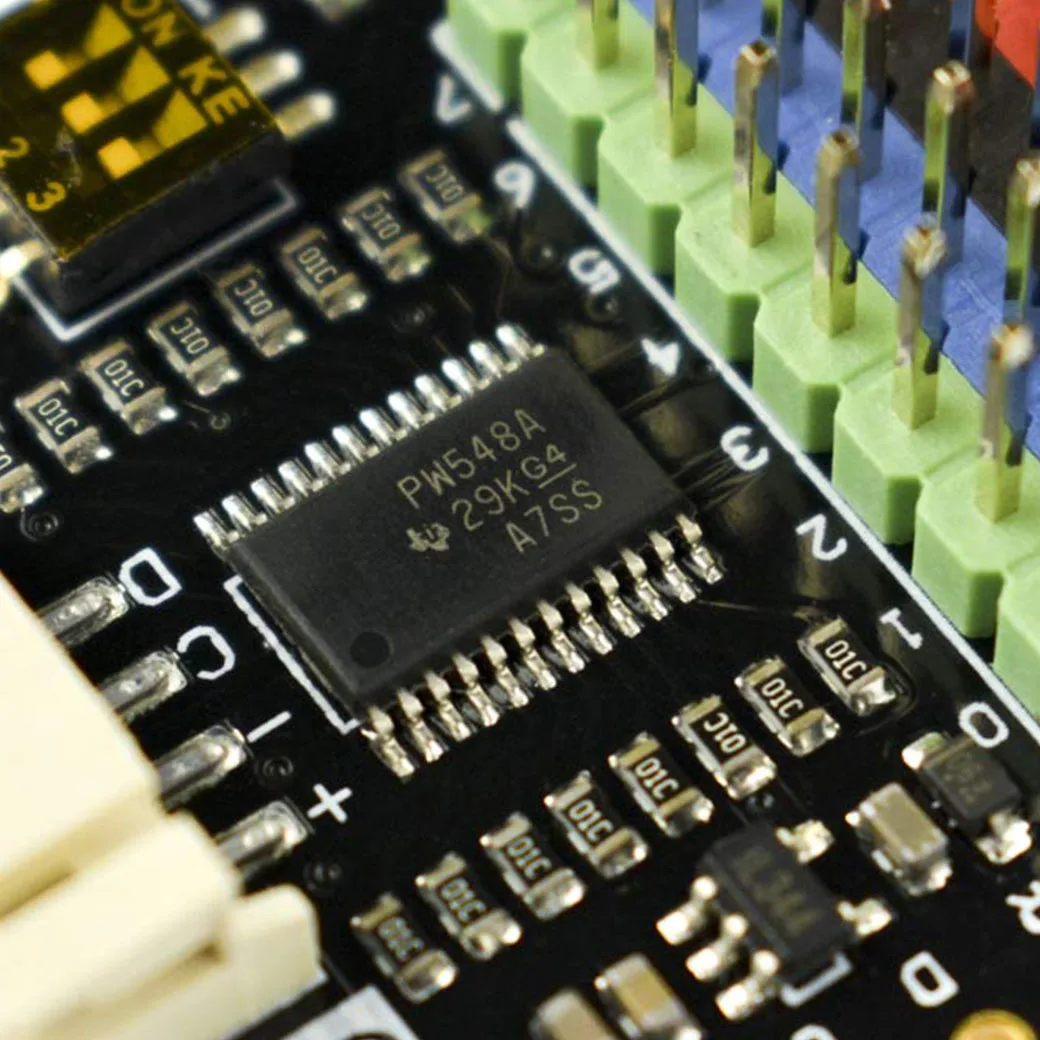

Foto
Caratteristiche
Tensione operativa ampia da 3,3 a 5,0V
Livello digitale I2C a 3,3V, ottimizzato per schede di controllo principali a 3,3V come Raspberry Pi, e compatibile anche con schede di controllo principali a 5V come Arduino UNO.
Connettore Gravity I2C, plug and play, senza saldatura
Interruttore a rotella per l’impostazione dell’indirizzo I2C integrato, l’indirizzo I2C può essere configurato.
Supporta la cascata di 8 multiplexer sull’indirizzo 0x70~0x77
Connettori a 4 pin con codifica a colori, semplici e intuitivi.
Specifiche
Tensione di esercizio: 3,3~5,0V
Tipo di connettore: PH2.0-4P
Livello di interfaccia: alto 3,3 V, basso 0 V
Protocollo di interfaccia: I2C
Frequenza di clock I2C: 100K, 400K
Quantità porte I2C: 8
Indirizzo I2C predefinito: 0x70 (tutti gli interruttori a rotella impostati su 0)
Intervallo di indirizzi I2C: 0x70~0x77

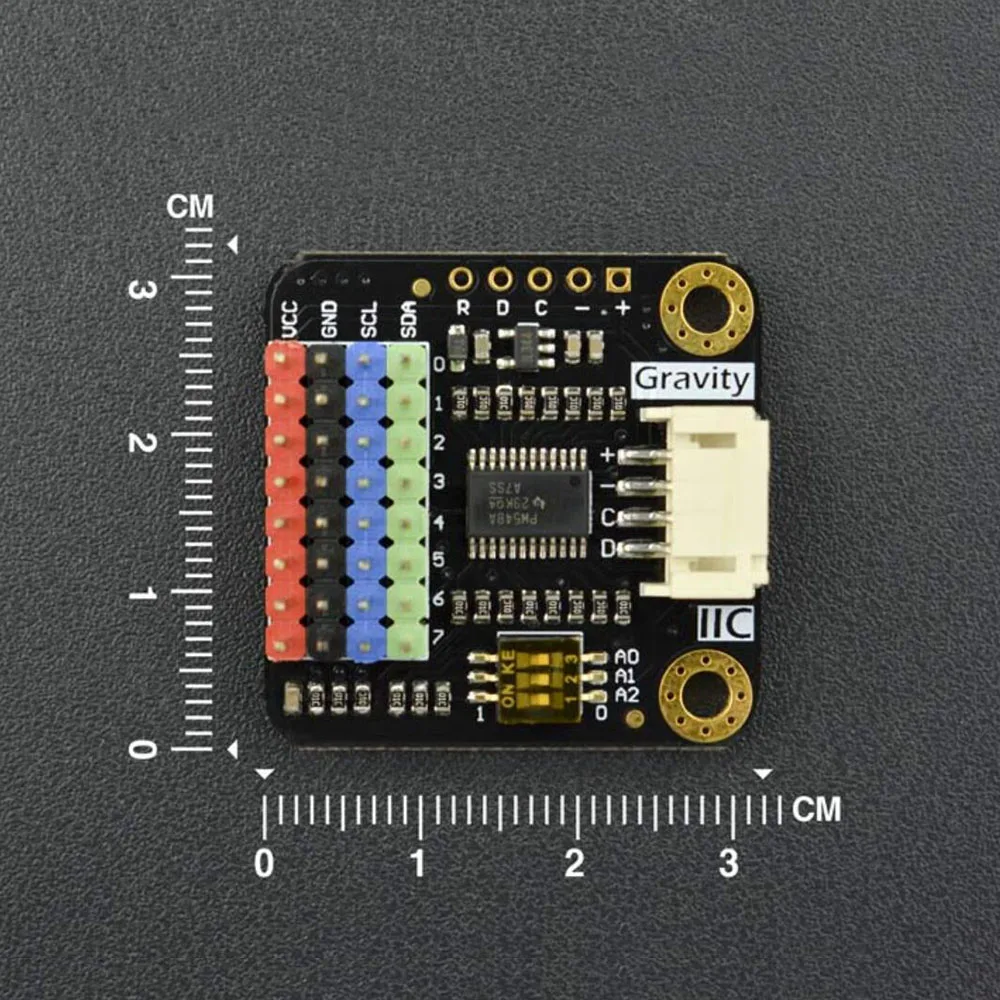

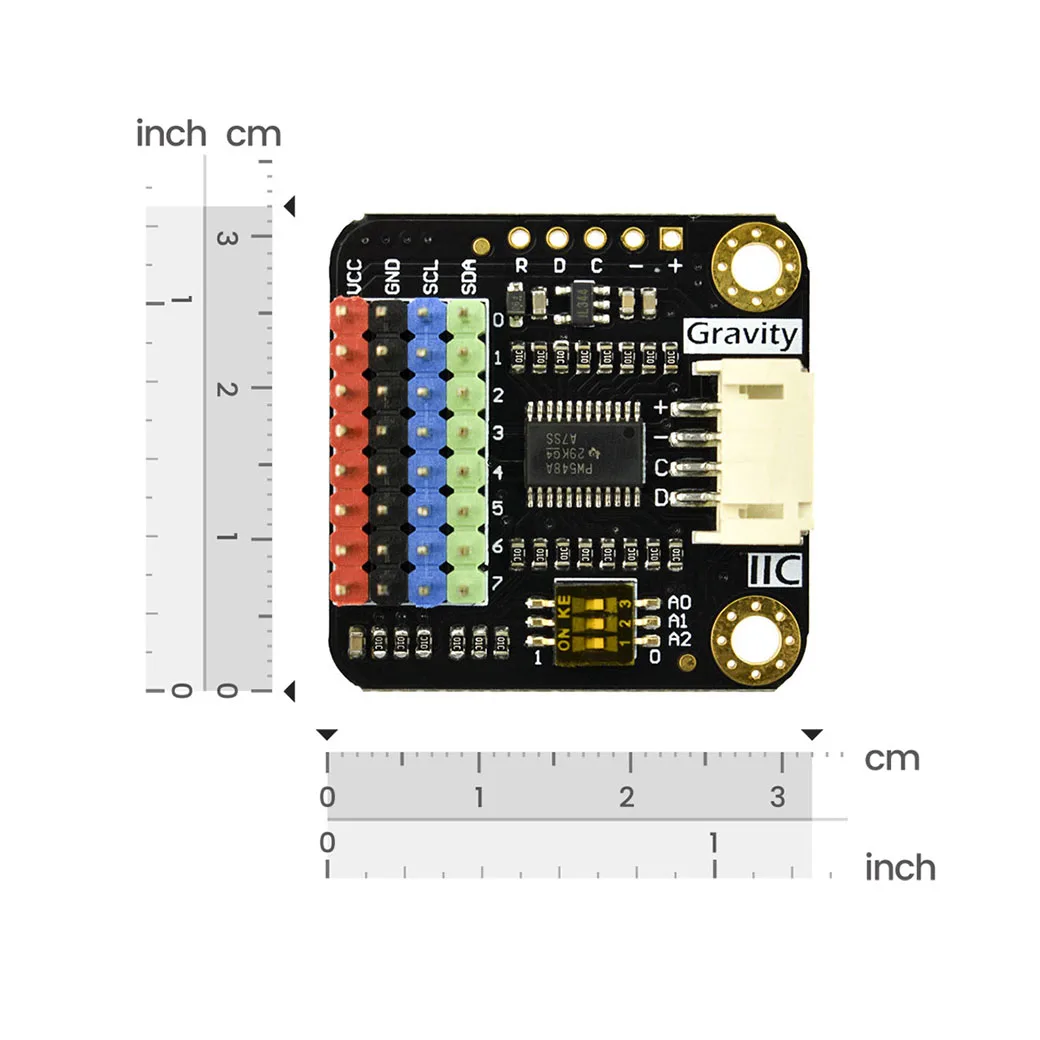

Dimensioni: 32*32 mm / 1,26*1,26 pollici
Documenti
Wiki del prodotto: //www.dfrobot.com/wiki/index.php/Gravity:_Digital_1-to-8_I2C_Multiplexer_SKU:DFR0576
Altri documenti: //www.dfrobot.com/wiki/index.php/Gravity:_Digital_1-to-8_I2C_Multiplexer_SKU:DFR0576#Altri_documenti

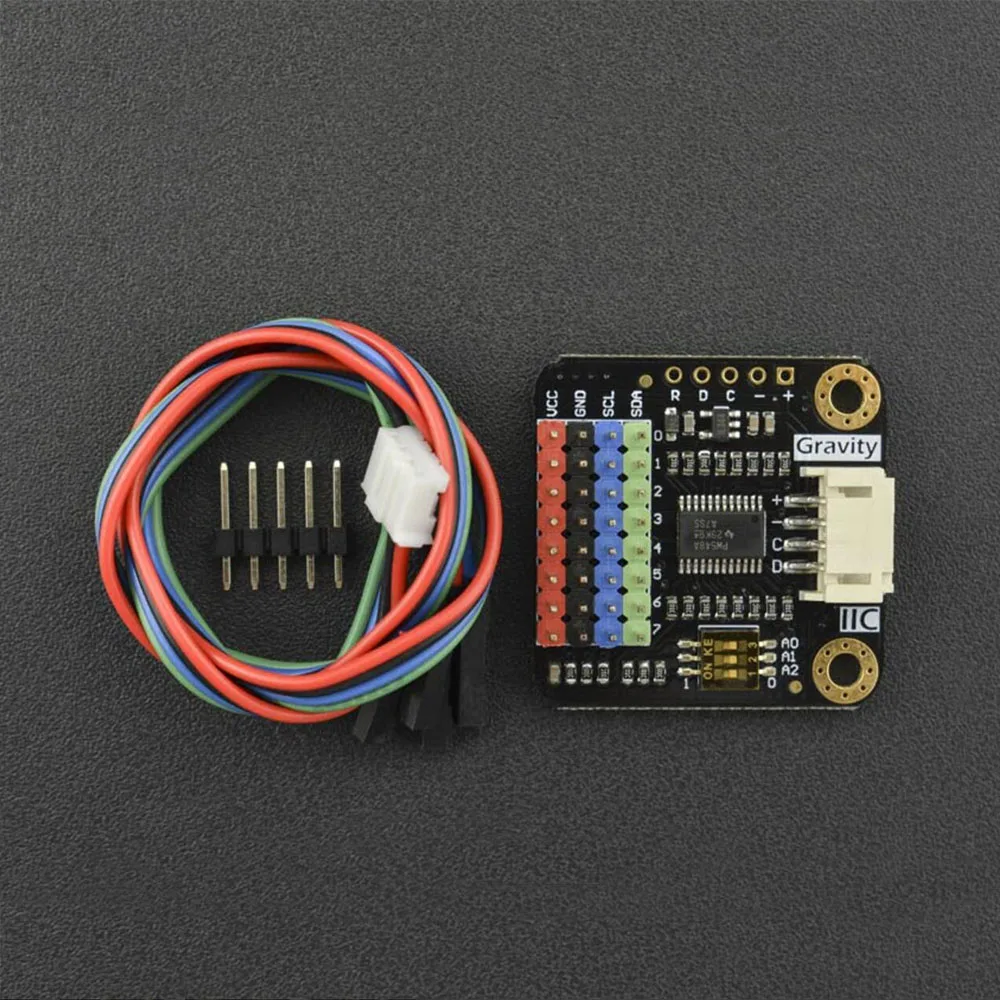

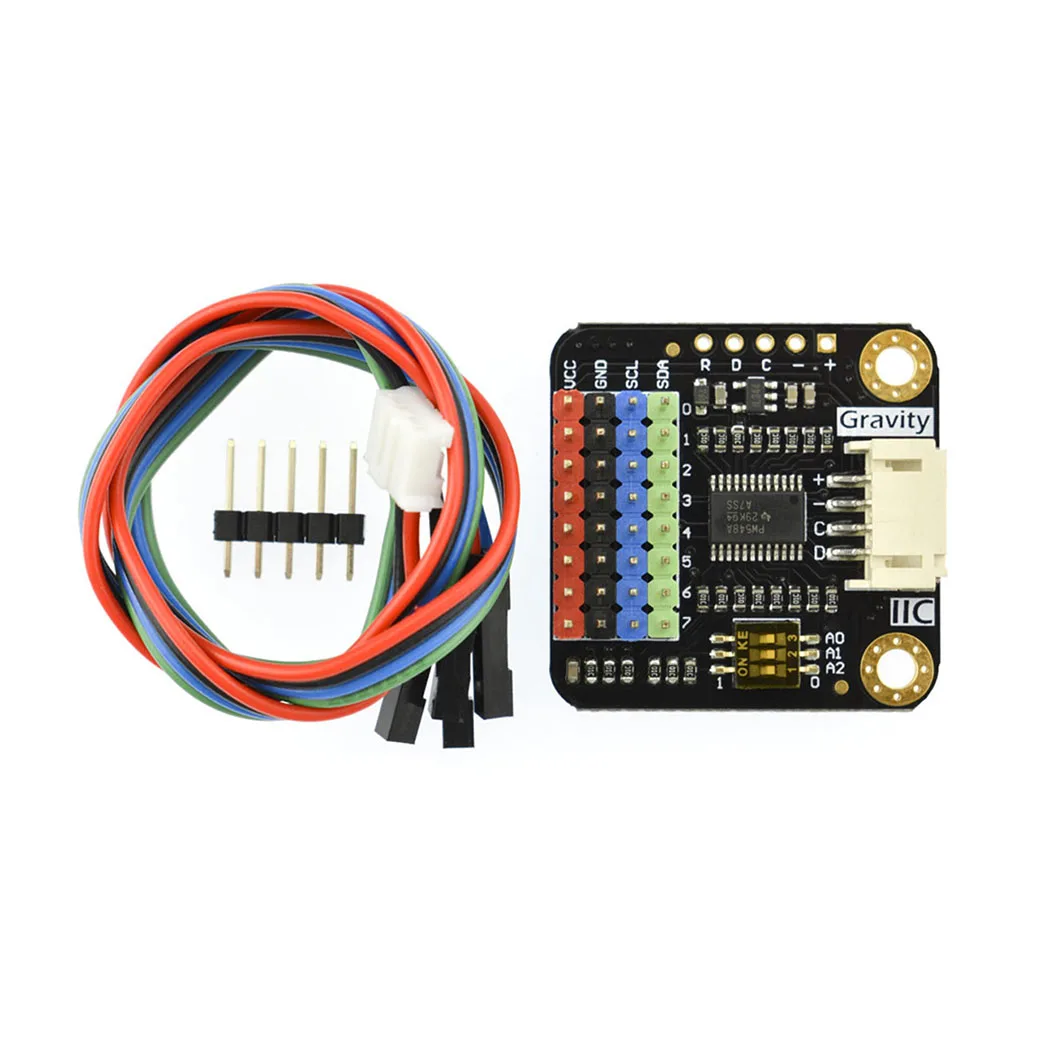

Elenco di Spedizione
Gravity: Multiplexer I2C Digitale 1-a-8 x1
Cavo UART/I2C a 4 pin Gravity x1
Intestazione XH2.54-5pin x1
FQA

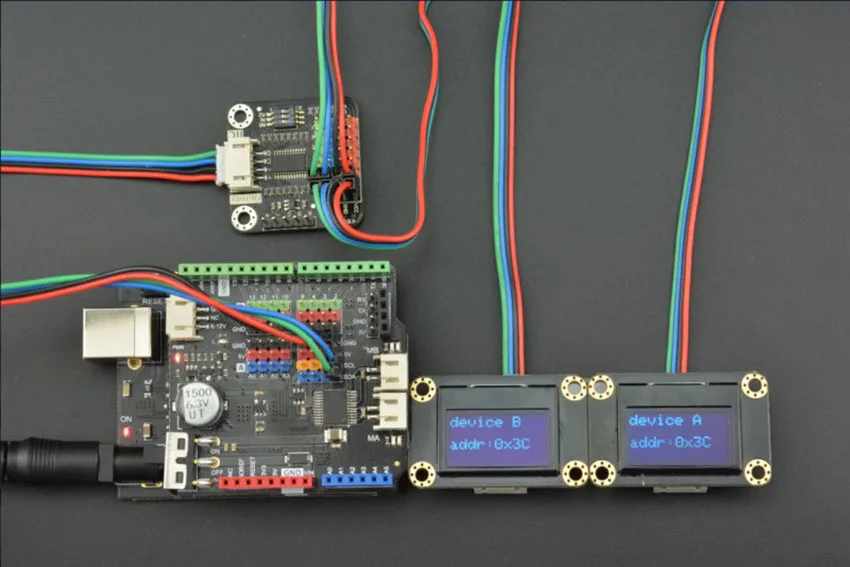

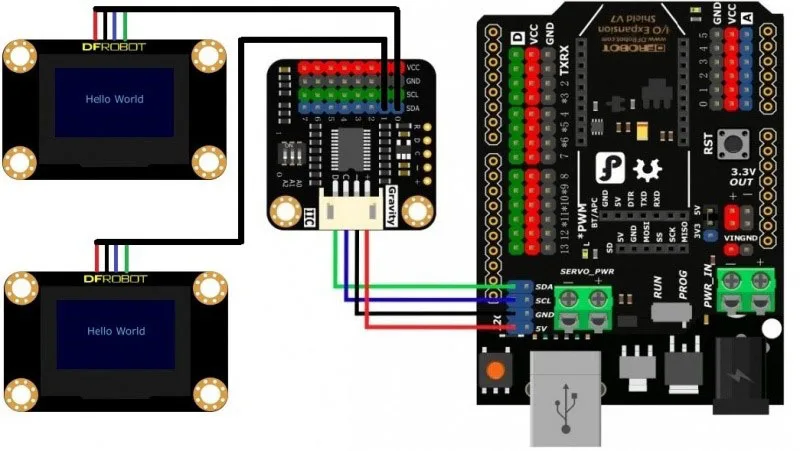

Quando un controller principale è collegato contemporaneamente a due moduli di espansione, i dati interferiranno tra loro.
Abbiamo ottimizzato questo problema nel nostro file di libreria. Puoi disabilitare il canale nel codice; per i dettagli, consulta il codice di esempio al link sottostante:
//github.com/DFRobot/DFRobot_I2C_Multiplexer/blob/main/examples/multiSsd1306/multiSsd1306.ino
