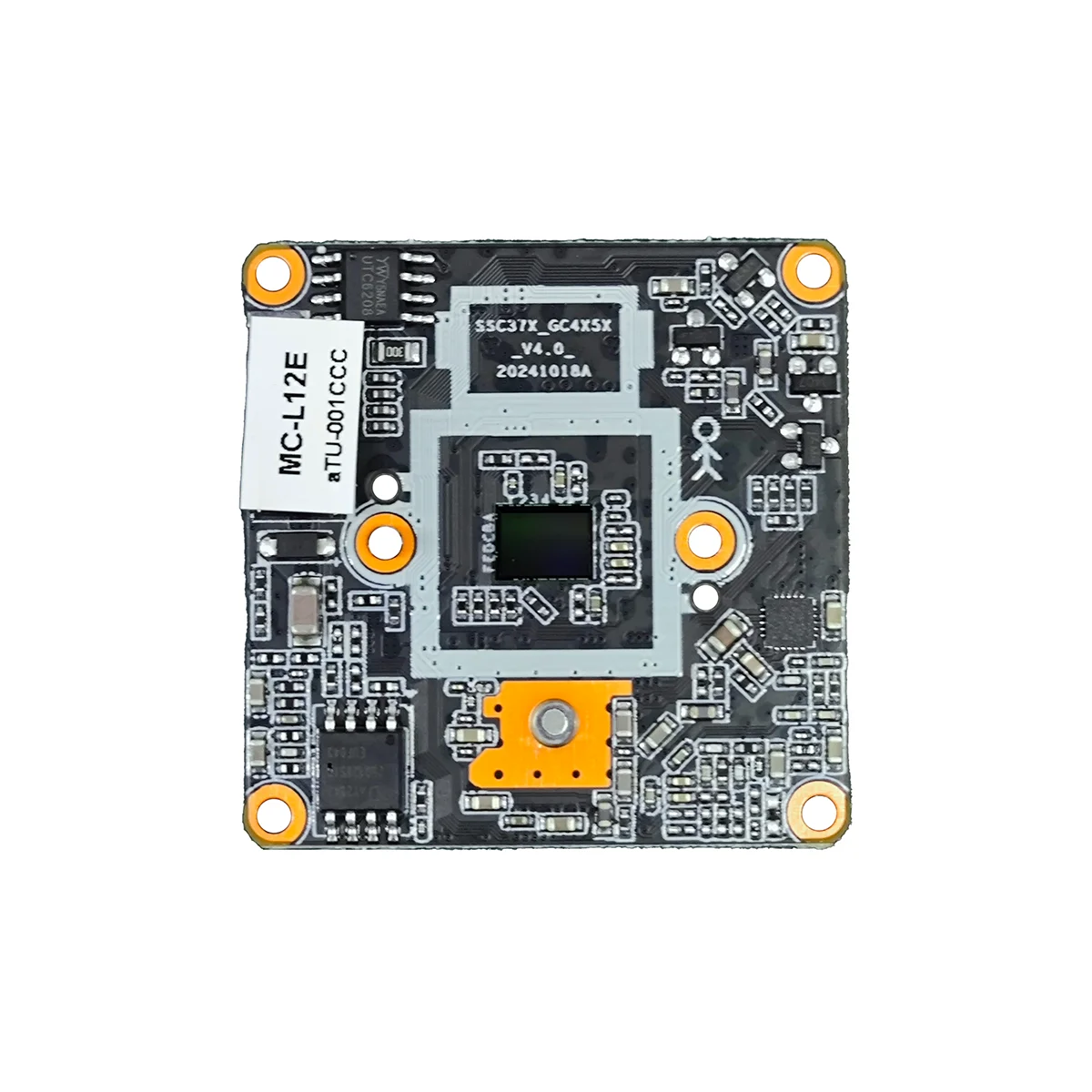

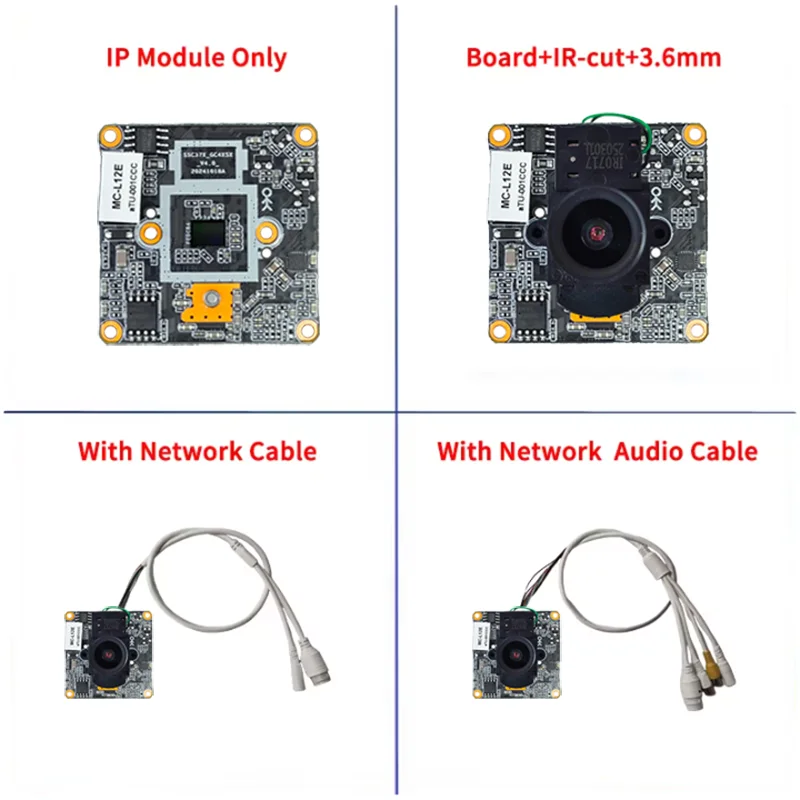

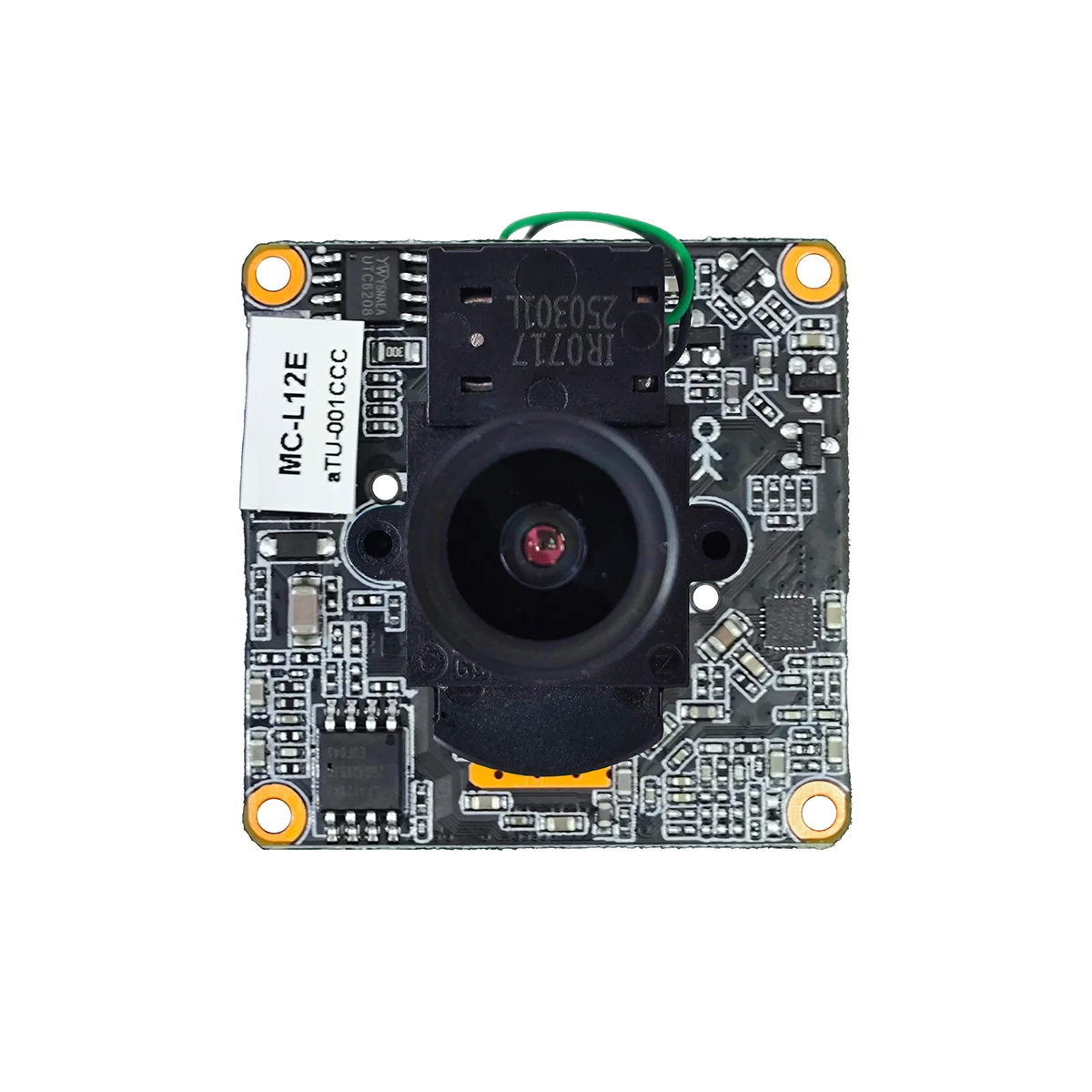

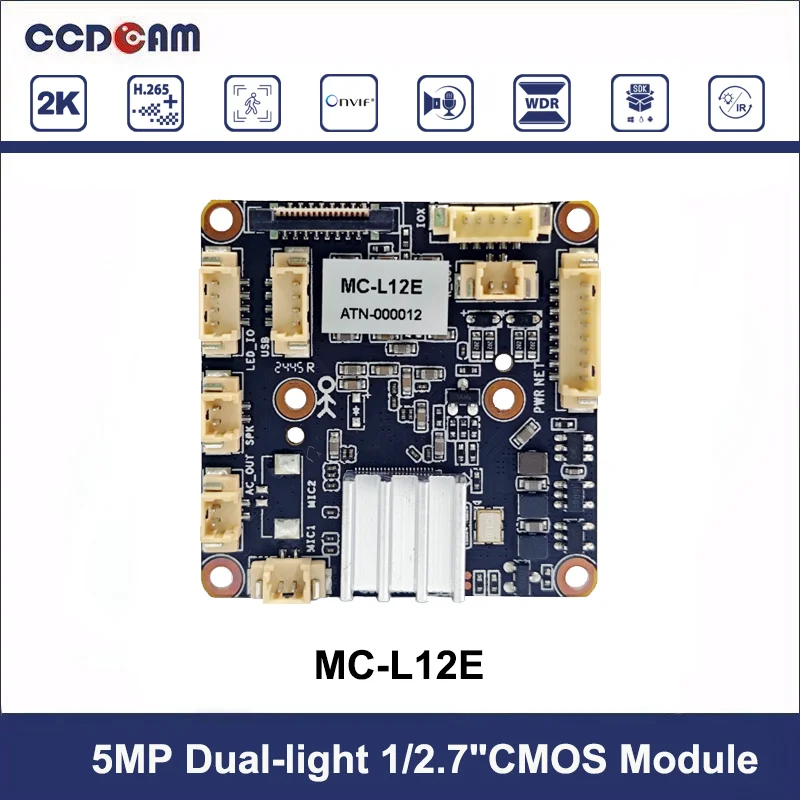

MC-L12E 5MP Modulo Telecamera di Rete HD con Illuminazione in Tempo Reale
Il modulo telecamera di rete ad alta definizione MC-L12E 5MP con illuminazione in tempo reale e intelligenza artificiale adotta la tecnologia di codifica H.265 aggiornata, e la serie ecologica offre capacità di compressione video efficienti. Può risparmiare larghezza di banda e spazio di archiviazione. Server web integrato, supporta il monitoraggio, la configurazione e l’aggiornamento tramite esplorazione internet; SDK standard (Linux, Windows), facile da integrare con altri sistemi digitali.
Caratteristiche principali
l1/2,7” CMOS Starlight a colori da 5MP
lAlimentato da SigmaStar SSC377D
lRisoluzione massima fino a 2592×1944@30fps
lVero giorno/notte, DNR 3D, WDR digitale
lSupporta il rilevamento del movimento
lSupporta il rilevamento umano AI e il rilevamento dell’area
lSupporta il P2P su Android, IOS
lSupporta audio bidirezionale, riproduzione vocale, voce personalizzata
lSupporta il protocollo ONVIF
lSupporta TCP/IP/HTTP/NTP/DHCP/SMTP/RTSP/P2P
lFornire lo sviluppo di SDK (Windows, Android, Linux)
Specifiche tecniche:
|
Chip SOC |
SigmaStar SSC377D |
|
|
Sensore d’immagine |
||
|
Sensore |
1/2,7″ CMOS Starlight a colori da 5MP |
|
|
Risoluzione massima |
2592×1944@30fps |
|
|
Illuminazione minima |
Colore: 0,05 Lux B/N: 0,01 Lux |
|
|
Fotocamera |
||
|
AGC |
Auto/Manuale |
|
|
Rapporto S/N |
≥50dB（AGC OFF） |
|
|
Ampia gamma dinamica |
WDR digitale ≥80dB |
|
|
Modalità di esposizione |
Auto/Manuale/Modalità otturatore |
|
|
Bilanciamento del bianco |
Auto/ Manuale /ATW/ Interno/Esterno/ lampada |
|
|
Giorno e notte |
Controllo esterno (filtro IR Cut) |
|
|
Risoluzione immagine |
||
|
Flusso principale |
2592×1944/2304×1296/1920×1080@30fps |
|
|
Flusso secondario |
640×480/480×360/352×288/176×144@30fps |
|
|
Audio |
Lo standard di codifica G.711 supporta la comunicazione vocale bidirezionale e la sincronizzazione audio-video |
|
|
Protocollo |
||
|
Protocollo di rete |
Supporta HTTP/RTSP/DHCP/NTP/ONVIF/P2P |
|
|
P2P |
||
|
P2P |
Supporta il P2P su Android, IOS |
|
|
Interfaccia |
||
|
Cablato |
1ch Ethernet 10/100BaseT, interfaccia RJ45 |
|
|
Interfaccia audio |
Configurazione audio: 1 ingresso, 1 uscita e 1 uscita SPK (8Ω, 2W). |
|
|
Interfaccia IRCUT |
Circuito di commutazione IRCUT integrato per il controllo automatico, esterno, manuale o temporizzato della modalità giorno/notte IRCUT |
|
|
Interfaccia luce di riempimento |
CDS, infrarossi PWM, luce calda PWM |
|
|
Altro |
||
|
Alimentazione |
12VDC |
|
|

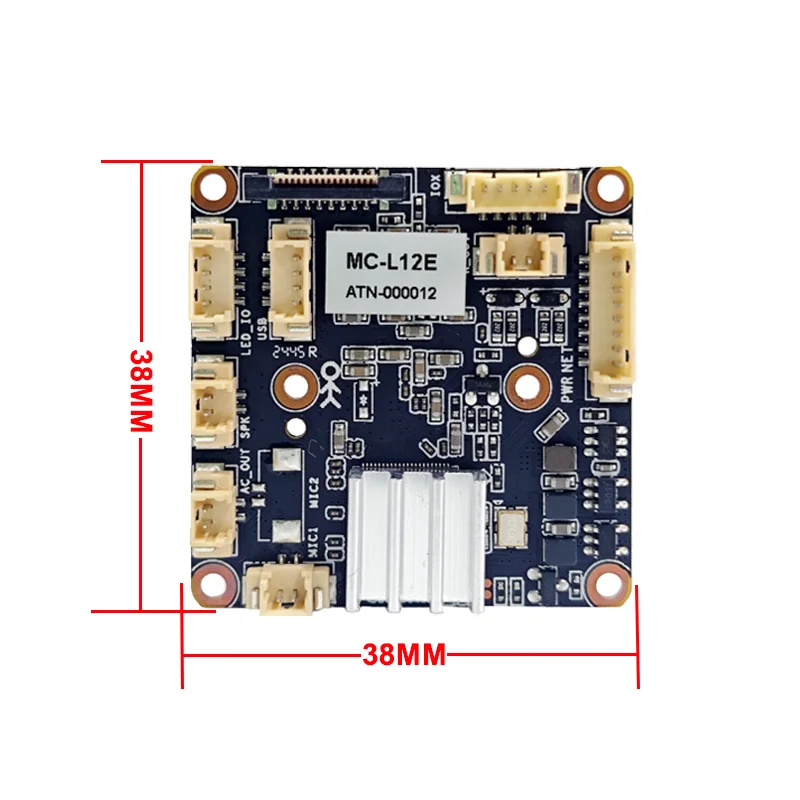

Dimensioni |
38x38mm |
|
|
Temperatura di esercizio |
-40°C~65°C |
|
|
Umidità di esercizio |
≤90% UR (non condensante) |
|

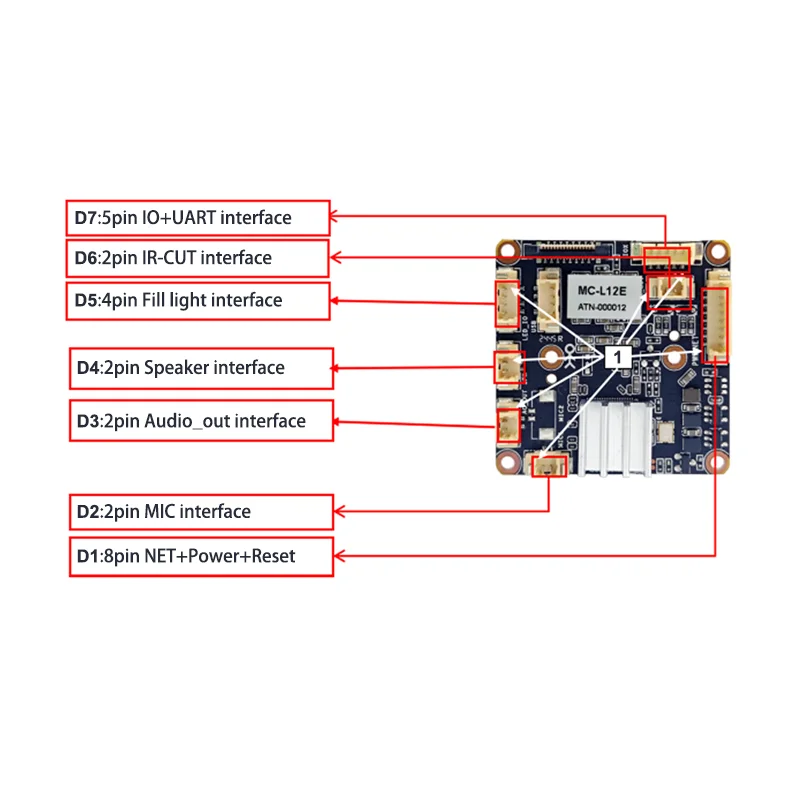

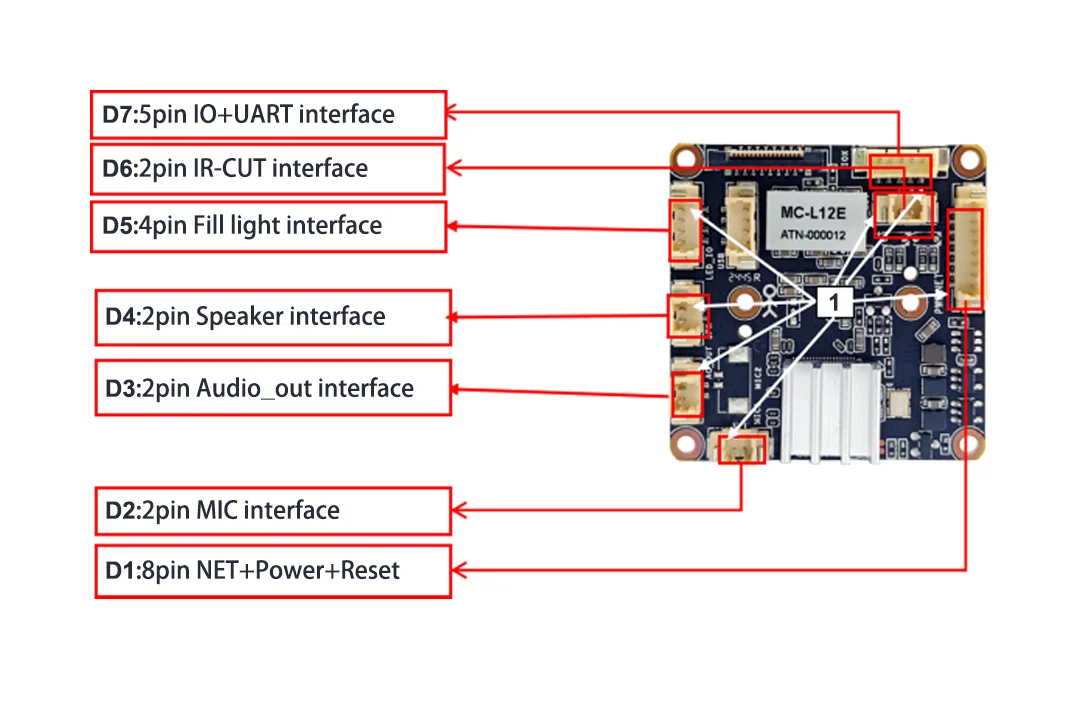

Definizione dell’interfaccia:
|
Interfaccia |
Pin |
Nome del pin |
Parametro funzionale |
|
D1 |
1 |
DC12V+ |
Ingresso DC 12V |
|
2 |
GND |
Gnd |
|
|
3 |
RJ45_6 |
Rete che riceve segnale differenziale RJ6 |
|
|
4 |
RJ45_3 |
Rete che riceve segnale differenziale RJ3 |
|
|
5 |
RJ45_2 |
La rete invia il segnale differenziale RJ2 |
|
|
6 |
RJ45_1 |
La rete invia il segnale differenziale RJ1 |
|
|
7 |
Reset |
Reset, il segnale continuo a basso livello ritorna alle impostazioni di fabbrica |
|
|
8 |
LED_+ |
Indicatore luminoso di stato della rete positivo |
|
|
D2 |
1 |
MIC+ |
MIC+ |
|
2 |
MIC- |
MIC- |
|
|
D3 |
1 |
Uscita audio |
Uscita audio |
|
2 |
GND |
GND |
|
|
D4 |
1 |
SPK- |
SPK- |
|
2 |
SPK+ |
SPK+ |
|
|
D5 |
1 |
GDS_IN |
Ingresso segnale di controllo della luce a infrarossi |
|
2 |
GND |
Gnd |
|
|
3 |
PWM1 |
Infrarosso fotosensibile morbido |
|
|
4 |
PWM0 |
Luce calda fotosensibile soffusa. |
|
|
D6 |
1 |
IR-CUT+ |
IR-CUT+ |
|
2 |
IR-CUT- |
IR-CUT- |
|
|
D7 |
1 |
GND |
RESET |
|
2 |
TX1 |
Porta seriale UART principale, TX1 |
|
|
3 |
RX1 |
Porta seriale UART principale, RX1 |
|
|
4 |
IO-OUT |
SPKEN |
|
|
5 |
IO-OUT |
Interfaccia luce di allarme rossa e blu |
|
|
D8 |
1 |
GND |
GND |
|
2 |
USB_DP |
USB_DP |
|
|
3 |
USB_DM |
USB_DM |
|
|
4 |
USB_12V |
USB_12V |
|
|
D9 |
1-16 |
Espandibile |
Espandi la scheda SD, reset e funzione di allarme IO |
