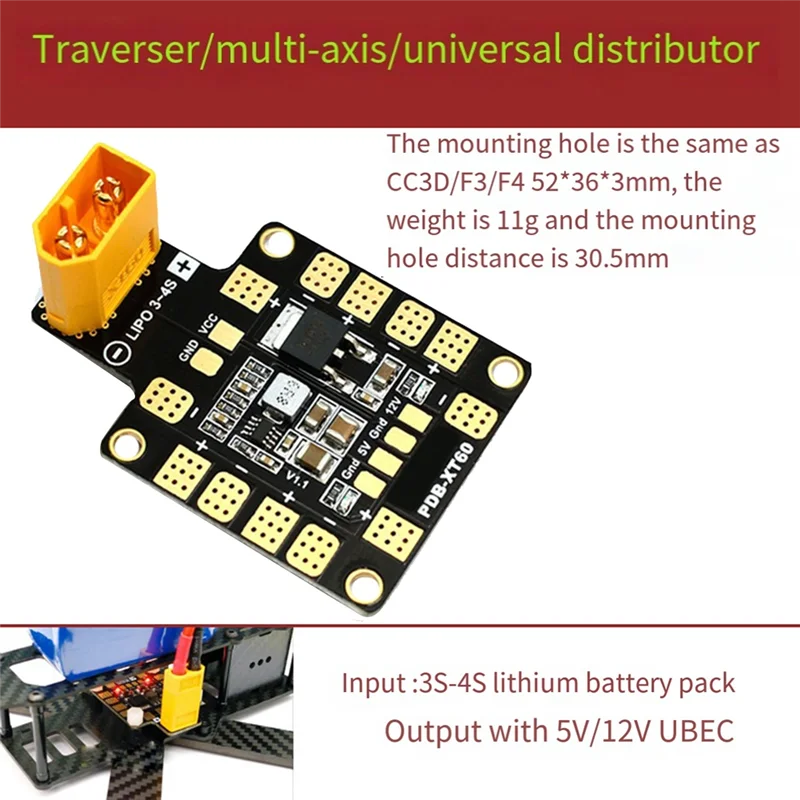

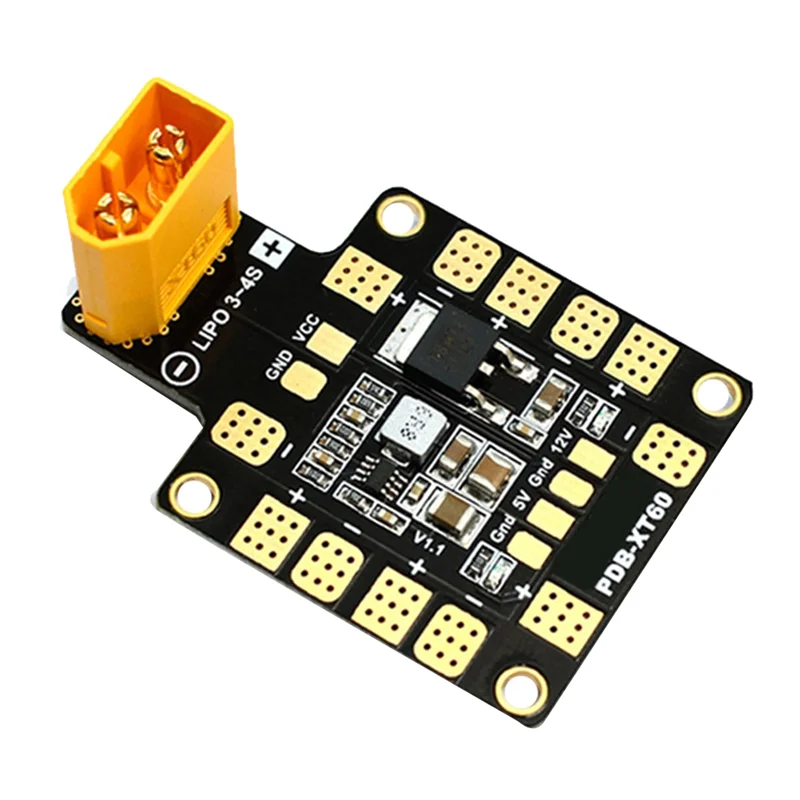

Il PDB-XT60 è stato progettato per offrire le massime prestazioni e affidabilità possibili in un PCB da 36 x 50 mm e 4 strati. Distribuisce l’alimentazione da un pacco LiPo a 6 ESC, oltre a fornire uscite DC 5V sincronizzate e regolate e DC 12V regolato linearmente per alimentare fotocamere, servi, ricevitori RC, flight controller, trasmettitori video, LED, ecc. Dispone di una presa XT60 per collegare comodamente il pacco LiPo.
colore: Nero
Materiale: PCB
Descrizione:
Generale:
Intervallo di tensione in ingresso (funzionamento con LiPo 3S-4S): 9 – 18V DC
Uscite regolate a 5V e 12V
Indicatori di alimentazione LED (uscite 5V e 12V)
6 uscite ESC e 1 coppia di pad VCC/GND
Uscite ESC:
Corrente continua: 25A x 4 o 15A x 6
Corrente di picco (10 secondi/minuto): 30A x 4 o 20A x 6
Uscita BEC 5V:
Progettato per ricevitori RC, controller di volo, OSD e servocomandi.
Regolatore buck sincrono DC/DC.
Tensione: 5,0 +/- 0,1 VDC
Corrente continua: 2 Ampere (Max. 2,5A per 10 secondi/minuto)
Ripple in uscita: 40mV (VIn=16V, VOut=5V@2A carico)
Tollerante al cortocircuito (5 secondi/minuto)
Uscita BEC 12V:
Progettato per videocamera TX o FPV con regolatore lineare.
La batteria dovrebbe essere 4S LiPo (13~18V DC)
Tensione: 12,0 +/- 0,3 VDC
Corrente continua: 500mA (Max. 0,8A per 5 secondi/minuto)
Tollerante al cortocircuito (2 secondi/minuto)
BEC 12V @ 3S LiPo
Tensione di uscita = tensione LiPo 3S -1V
Caratteristiche:

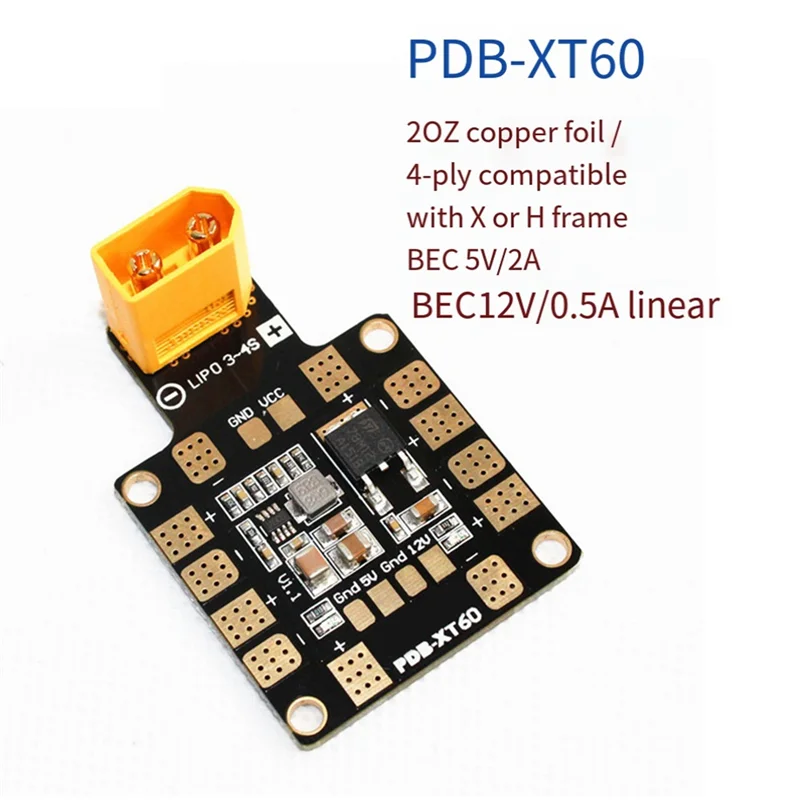

2oz rame, PCB a 4 strati e 1,6 mm.

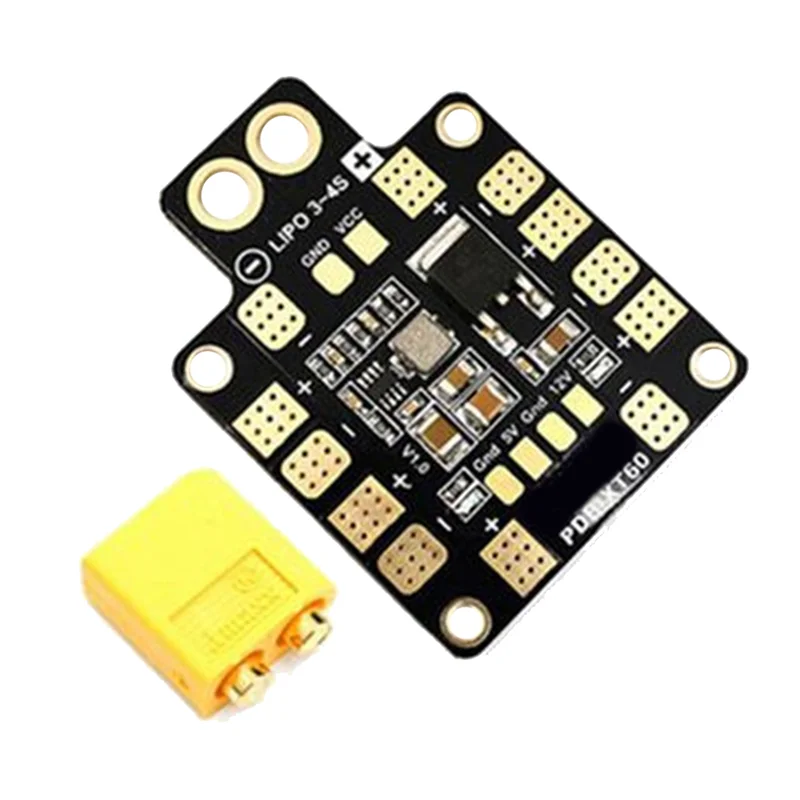

Presa XT60 integrata
Totale 6 coppie di linguette di saldatura ESC adatte per telai di tipo H o X, con uscite a 5V e 12V, indicatori LED e tolleranza ai cortocircuiti.
L’aspetto, il colore e la stampa del prodotto possono variare da lotto a lotto, ma ciò non ne pregiudica l’utilizzo.

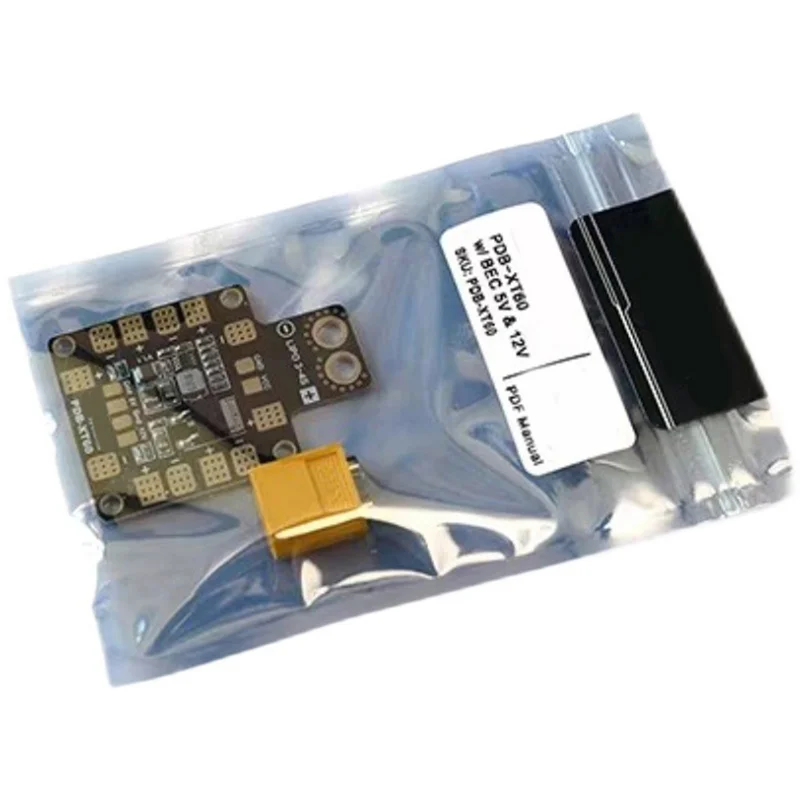

Contenuto della confezione:
1 x Quadro di Distribuzione Elettrica
Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi.
Nota: Il riflesso della luce e i diversi schermi possono causare una leggera differenza di colore tra l’immagine e il prodotto reale. L’errore di misurazione consentito è di +/- 1-3 cm.
colore: Nero
Materiale: PCB
Descrizione:
Generale:
Intervallo di tensione in ingresso (funzionamento con LiPo 3S-4S): 9 – 18V DC
Uscite regolate a 5V e 12V
Indicatori di alimentazione LED (uscite 5V e 12V)
6 uscite ESC e 1 coppia di pad VCC/GND
Uscite ESC:
Corrente continua: 25A x 4 o 15A x 6
Corrente di picco (10 secondi/minuto): 30A x 4 o 20A x 6
Uscita BEC 5V:
Progettato per ricevitori RC, controller di volo, OSD e servocomandi.
Regolatore buck sincrono DC/DC.
Tensione: 5,0 +/- 0,1 VDC
Corrente continua: 2 Ampere (Max. 2,5A per 10 secondi/minuto)
Ripple in uscita: 40mV (VIn=16V, VOut=5V@2A carico)
Tollerante al cortocircuito (5 secondi/minuto)
Uscita BEC 12V:
Progettato per videocamera TX o FPV con regolatore lineare.
La batteria dovrebbe essere 4S LiPo (13~18V DC)
Tensione: 12,0 +/- 0,3 VDC
Corrente continua: 500mA (Max. 0,8A per 5 secondi/minuto)
Tollerante al cortocircuito (2 secondi/minuto)
BEC 12V @ 3S LiPo
Tensione di uscita = tensione LiPo 3S -1V
Caratteristiche:
2oz rame, PCB a 4 strati e 1,6 mm.
Presa XT60 integrata
Totale 6 coppie di linguette di saldatura ESC adatte per telai di tipo H o X, con uscite a 5V e 12V, indicatori LED e tolleranza ai cortocircuiti.
L’aspetto, il colore e la stampa del prodotto possono variare da lotto a lotto, ma ciò non ne pregiudica l’utilizzo.
Contenuto della confezione:
1 x Quadro di Distribuzione Elettrica
Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi.
Nota: Il riflesso della luce e i diversi schermi possono causare una leggera differenza di colore tra l’immagine e il prodotto reale. L’errore di misurazione consentito è di +/- 1-3 cm.
|
|
