Caratteristiche del prodotto:
Forma compatta
Facile da usare
Funzionamento semplice
Prestazioni stabili
Buon effetto
Descrizione del prodotto:

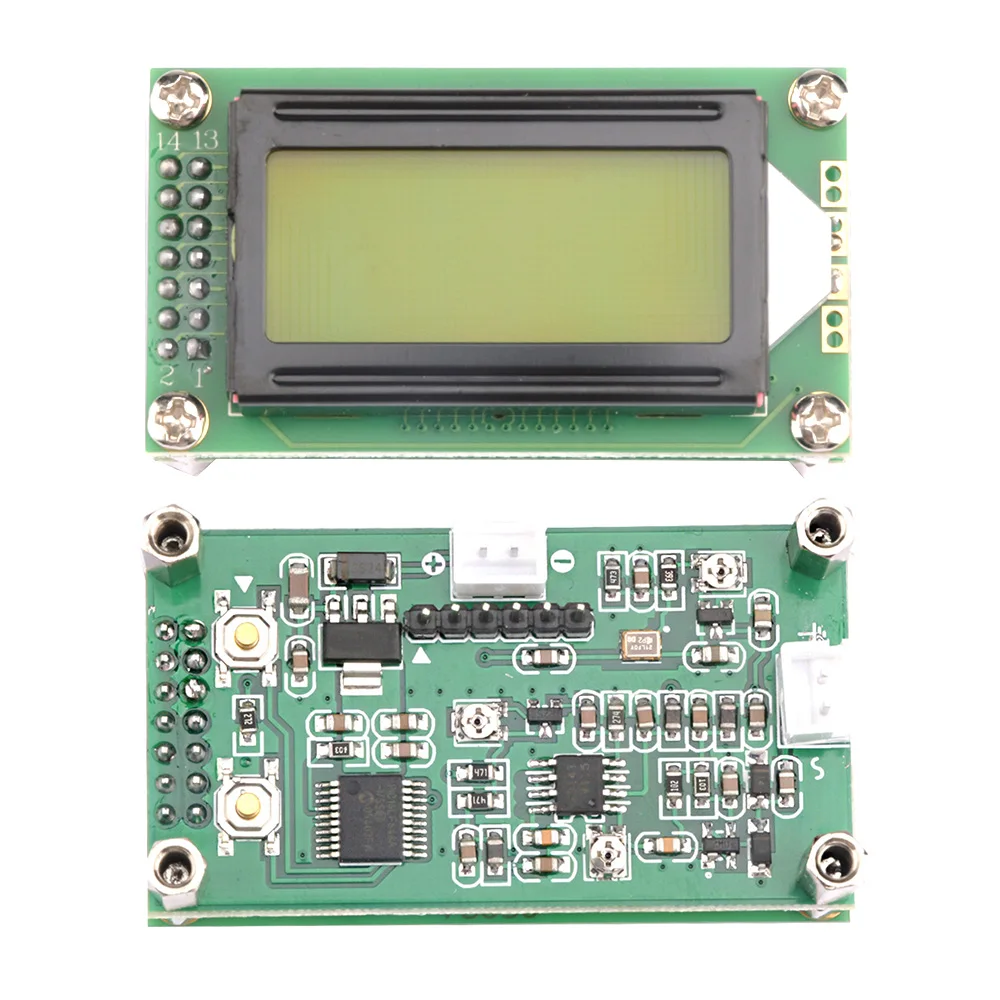

Il frequenzimetro intelligente incorporato PLJ-0802 è uno strumento di misurazione della frequenza progettato per HAM.È piccolo e raffinato, semplice da usare, affidabile, utilizzato principalmente per il ricetrasmettitore fai-da-te per la visualizzazione del valore di frequenza, può essere utilizzato anche per la misurazione della frequenza convenzionale.
Le caratteristiche principali del frequenzimetro sono le seguenti:

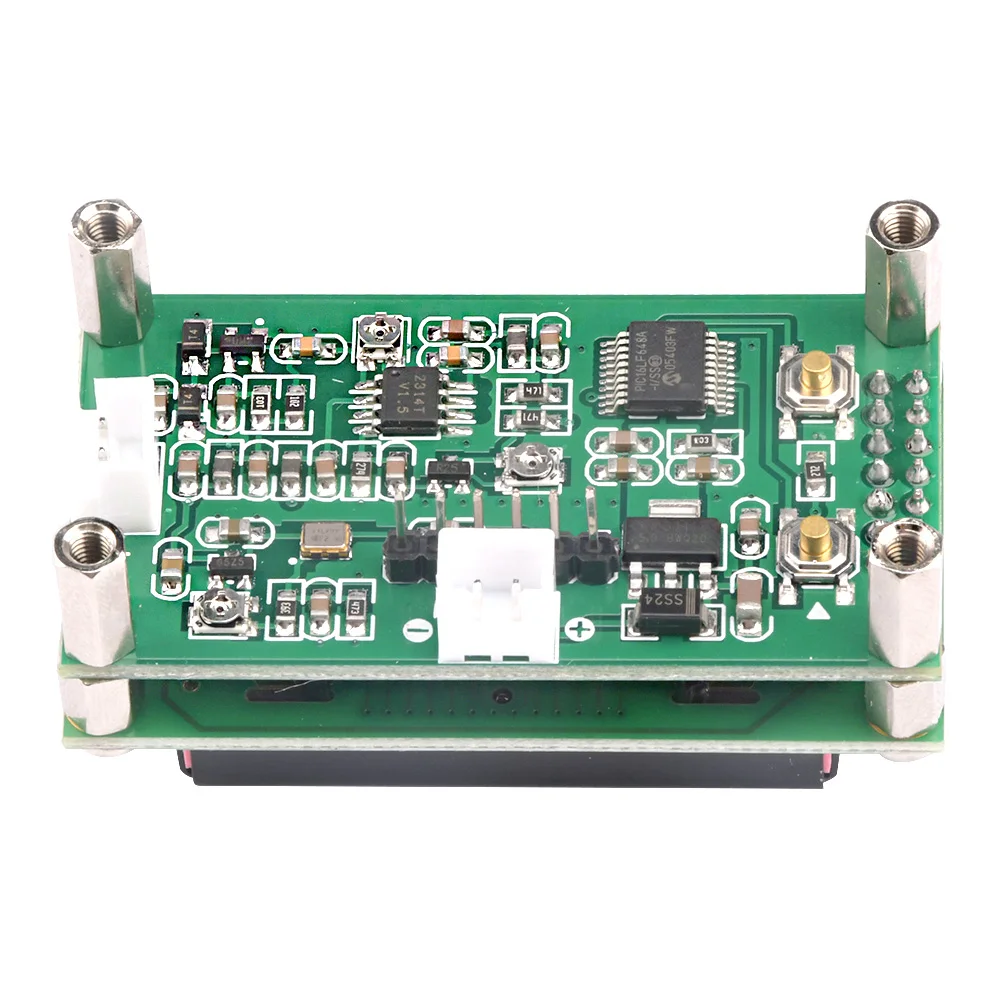

⊙ Un frequenzimetro da 1,2 GHz ad alte prestazioni con un microcontrollore a 8 bit PIC16F648A come nucleo.
⊙ Oscillatore a cristallo controllato in tensione con compensazione della temperatura (±2,5 ppm VC-TCXO) per il riferimento di frequenza integrato.
⊙ Design doppio IF con preimpostazioni separate per il valore IF e modalità aggiungi/drop.

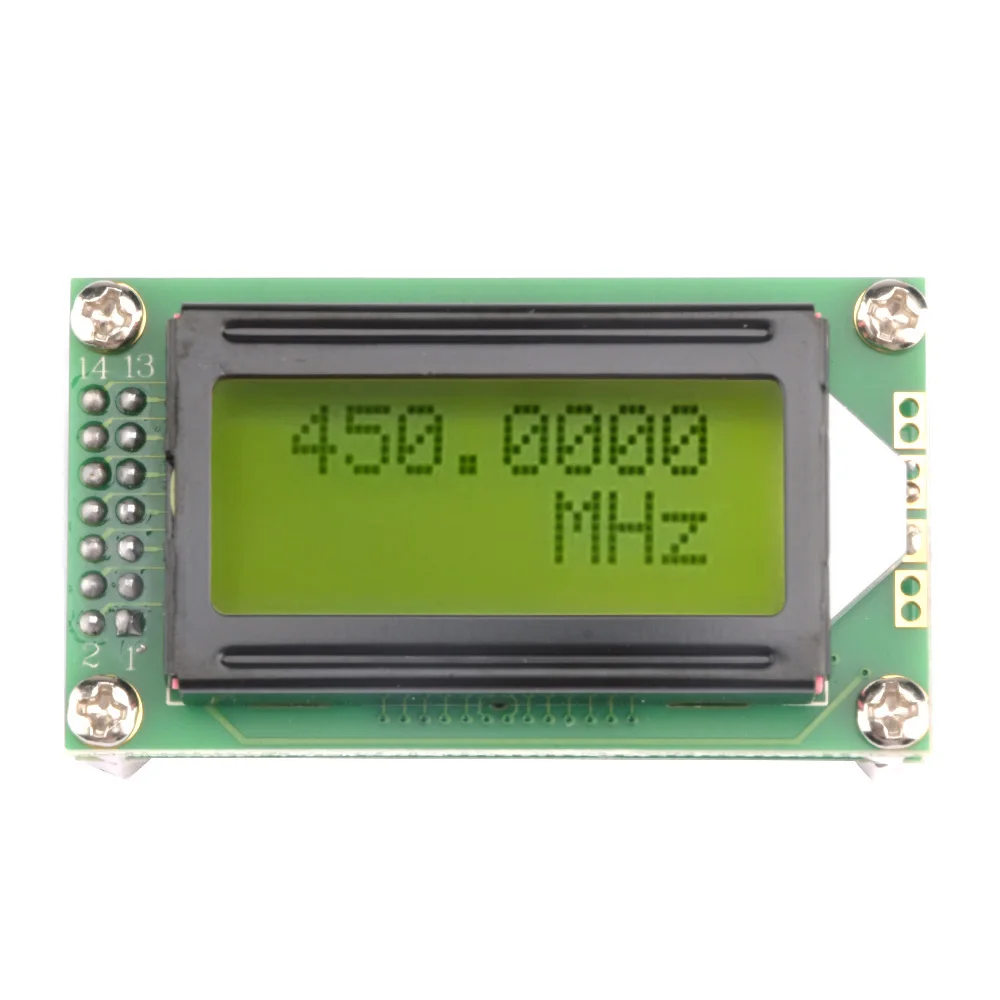

⊙ Display a cristalli liquidi LCD0802 con display numerico a 7 cifre e cancellazione automatica per un valore di frequenza zero non valido.
⊙ Soluzione di alimentazione a batteria a basso consumo energetico.
⊙ Doppio controllo tramite tastiera con buona interfaccia uomo-macchina.
⊙ Le impostazioni vengono salvate automaticamente nella EEPROM e potranno essere richiamate la prossima volta che l’unità è accesa.
Parametri del prodotto:
1.Tempo del cancello: 0,64 secondi
2.Canale di misurazione:
Campo di misura: 1 MHz ~ 1,2 GHz
Precisione della misurazione: ± 100Hz
Sensibilità del canale: (dati HM8134-2)
Frequenza di prova (MHz) 5, 10, 30, 60, 100, 150, 200, 300, 450
Sensibilità (mV RMS) 35, 20, 10, 3, 4, 15, 12
Frequenza di prova (MHz) 500, 550, 600, 700, 800, 900, 1000, 1100, 1200
Sensibilità (mV RMS) 14, 30, 65, 80, 80, 35, 175, 270, 310
3.Impostazione IF piccolo passo regolabile IF: 100 Hz, intervallo IF: 0 ~ 999,9999 MHz, può essere impostato sulla modalità più IF o meno IF.
4. Il riferimento di frequenza adotta l’oscillatore a cristallo controllato in tensione complementare con temperatura 5032 sigillato da,000 MHz (VC-TCXO), la stabilità della frequenza è ±2,5 ppm.
5. Ingresso CC tensione operativa: CC 9 V ~ 12 V (con protezione da inversione di polarità di alimentazione)
6.Retroilluminazione di abilitazione corrente operativa: ≤ 55 mA
7.Numero di bit di visualizzazione: display digitale a 8 bit

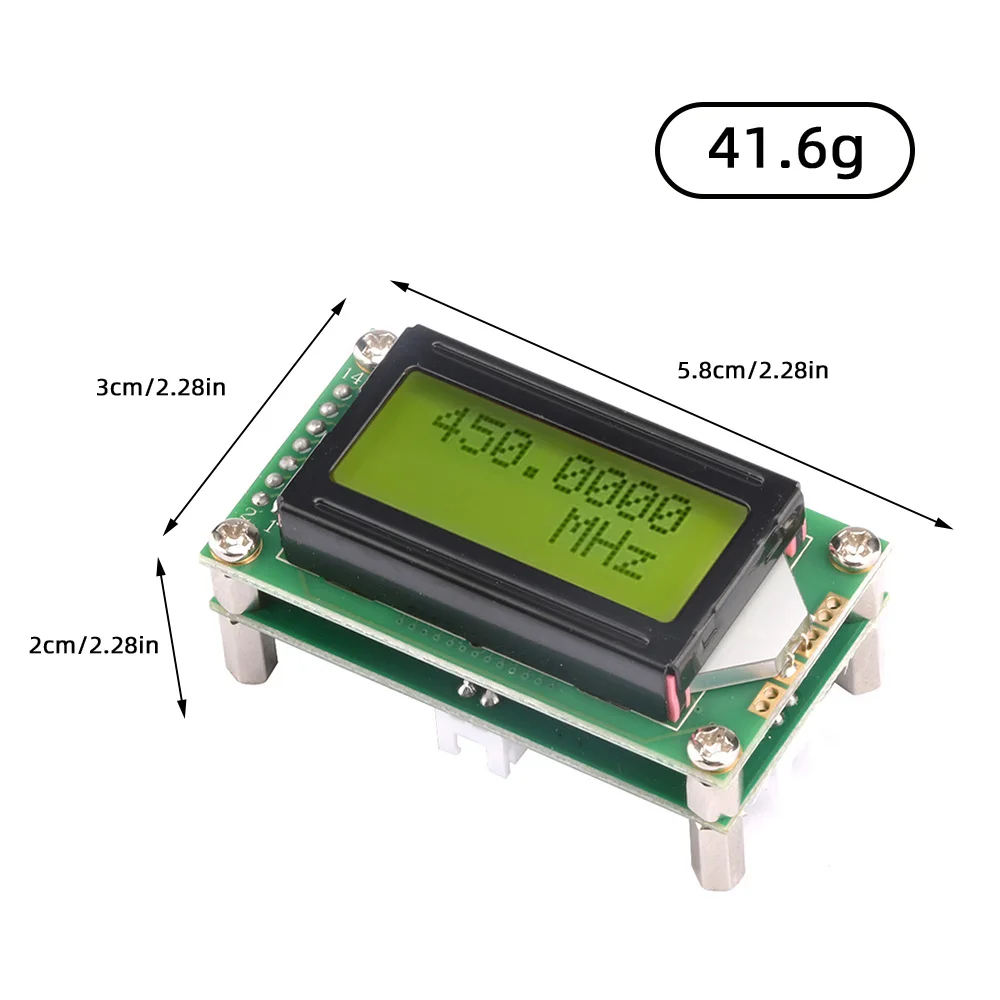

8.Dimensioni: 58 mm × 32 mm × 27 mm

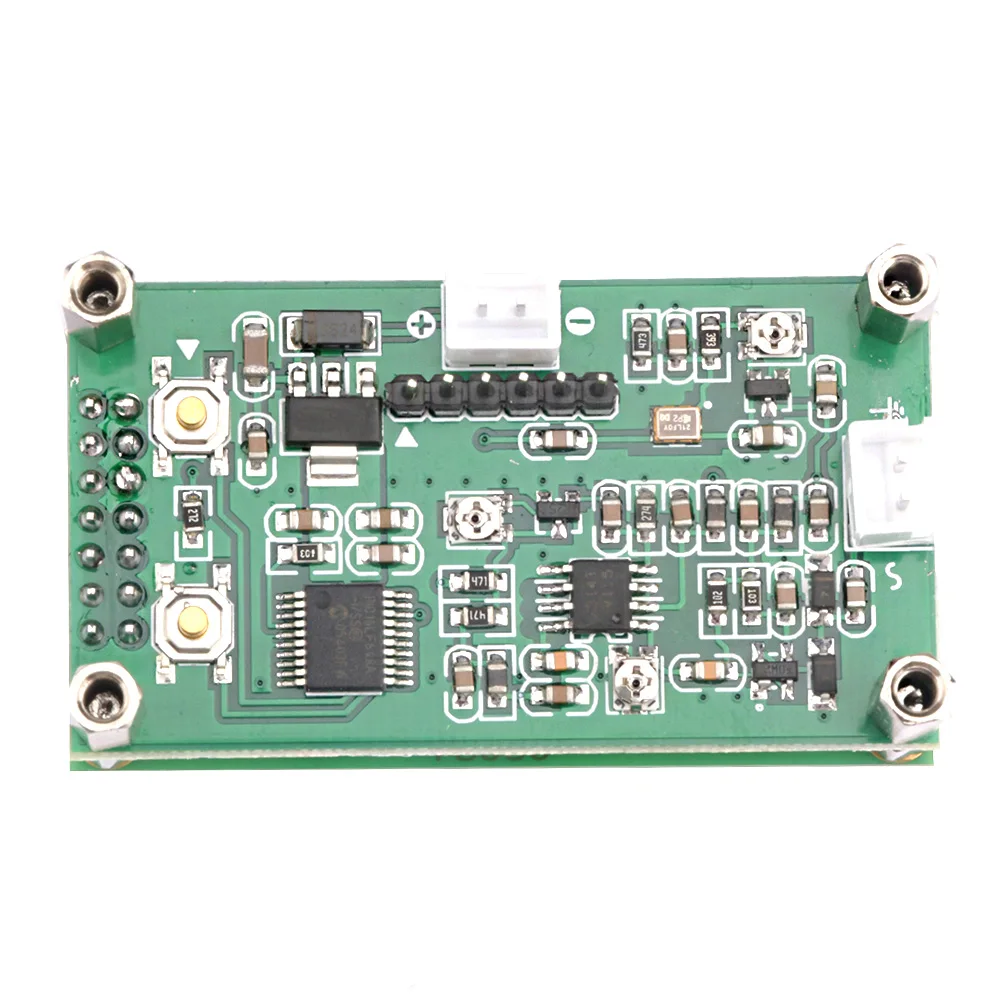

9.Interfaccia di bordo
INGRESSO RF (ingresso segnale di misurazione): presa quadrata XH2.54-2P
INGRESSO ICSP (interfaccia di programmazione MCU): presa XH2.54-6P
INGRESSO DI ALIMENTAZIONE: presa quadrata XH2.54-2P
Elenco prodotti:
Misuratore di frequenza * 1
Cavo *2
