Caratteristiche del prodotto:

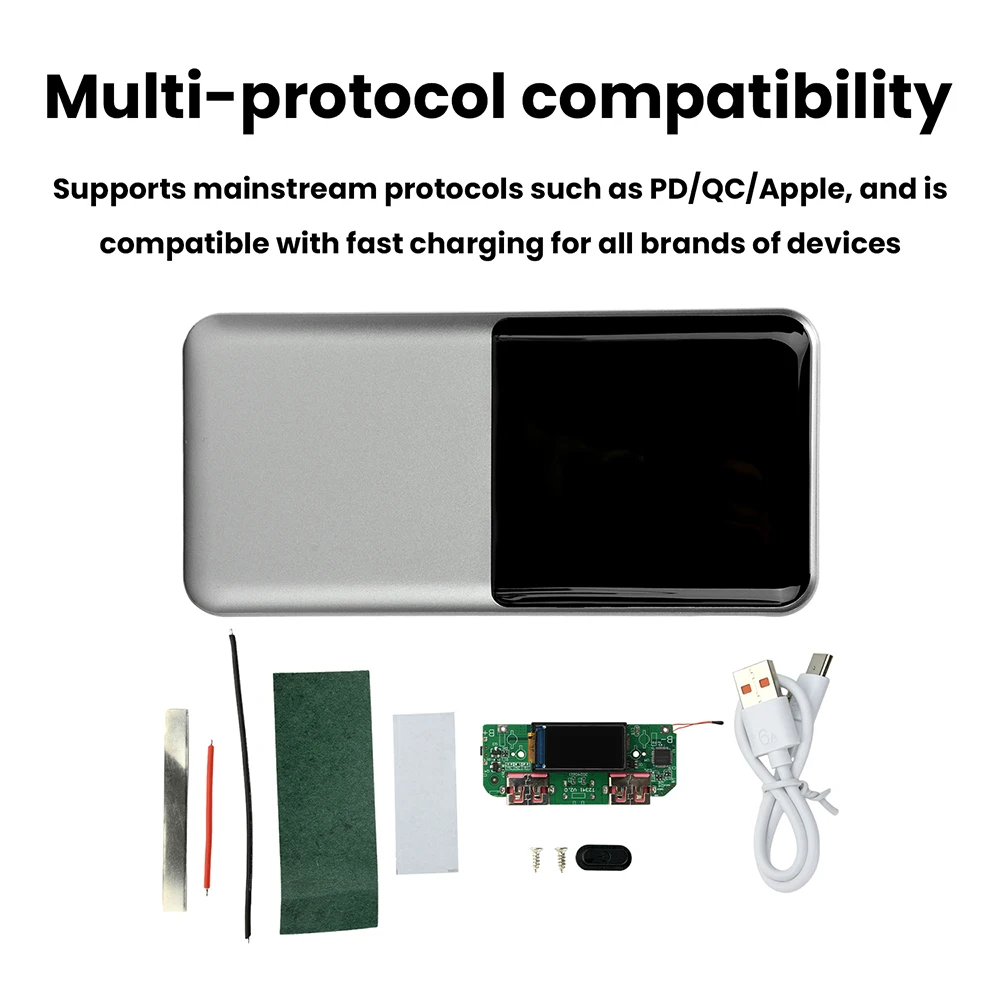

1. Compatibilità multi-protocollo completa: Supporta i principali protocolli come PD, QC e Apple, consentendo una ricarica rapida per dispositivi di tutte le marche.

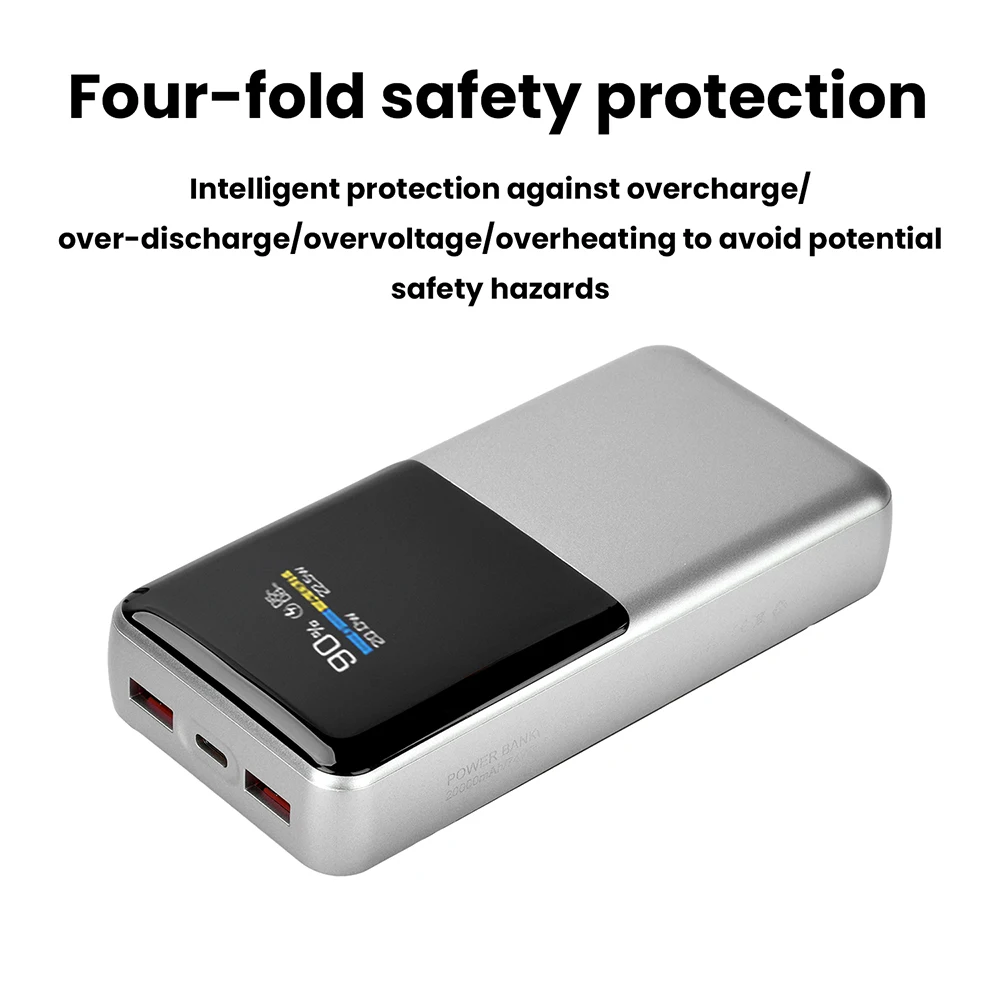

2. Quadrupla protezione di sicurezza: Protezione intelligente contro sovraccarico, scarica eccessiva, sovratensione e surriscaldamento per prevenire rischi per la sicurezza.

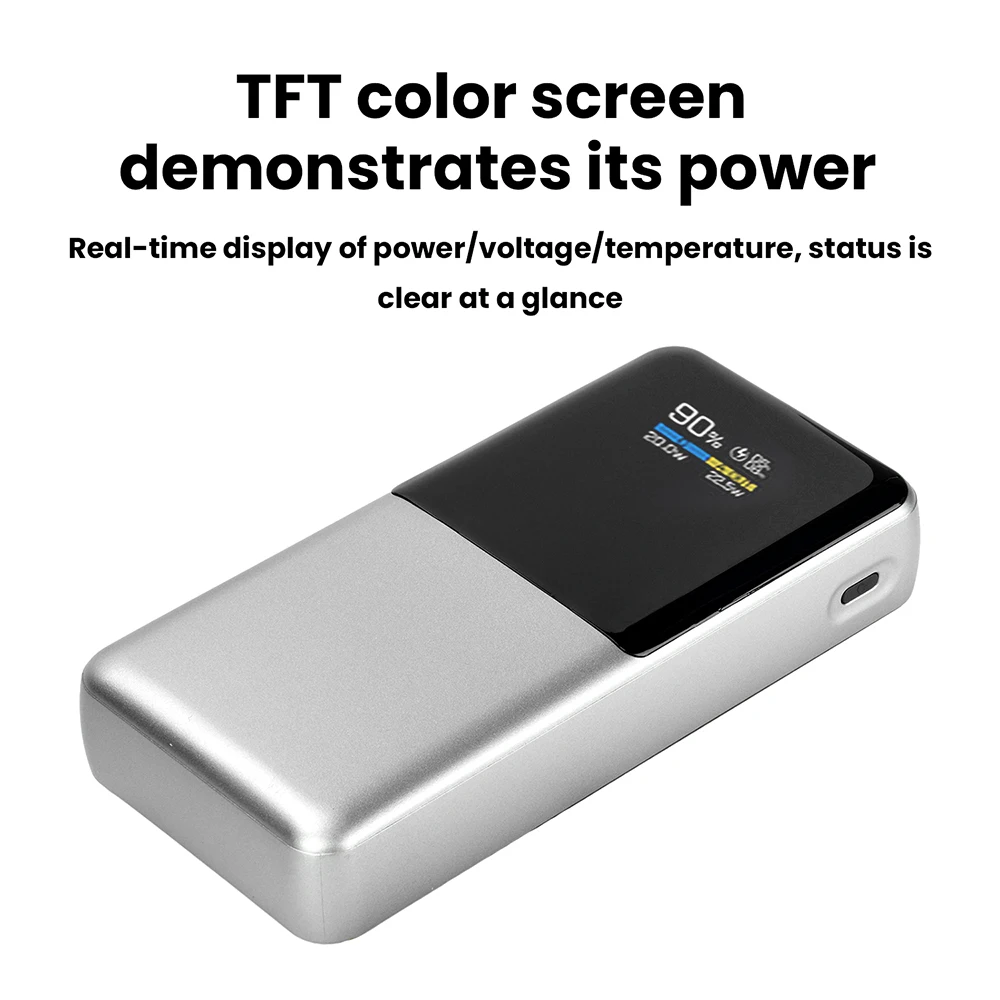

3. Schermo a colori TFT per una visibilità chiara: Visualizza in tempo reale il livello della batteria, la tensione e la temperatura, rendendo lo stato immediatamente evidente.

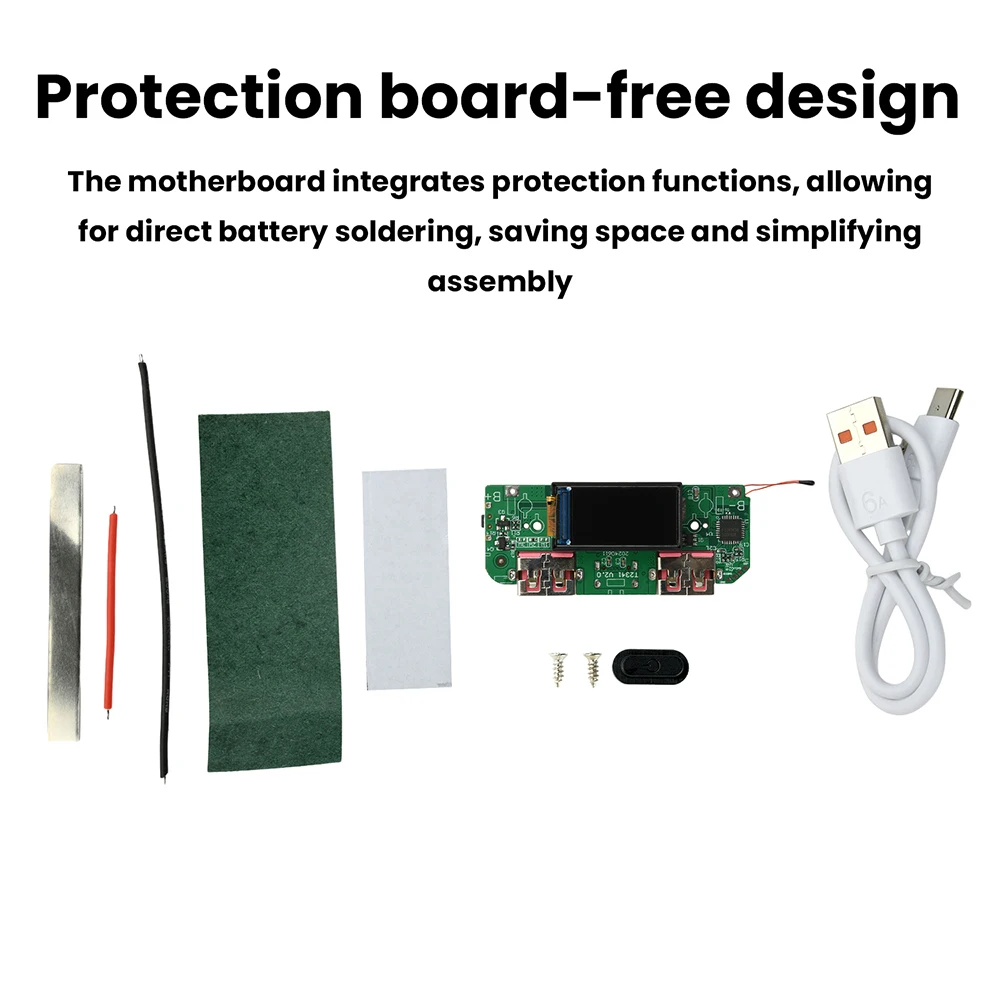

4. Design senza scheda di protezione: Le funzioni di protezione sono integrate nella scheda principale; la batteria è saldata direttamente per risparmiare spazio e semplificare l’assemblaggio.

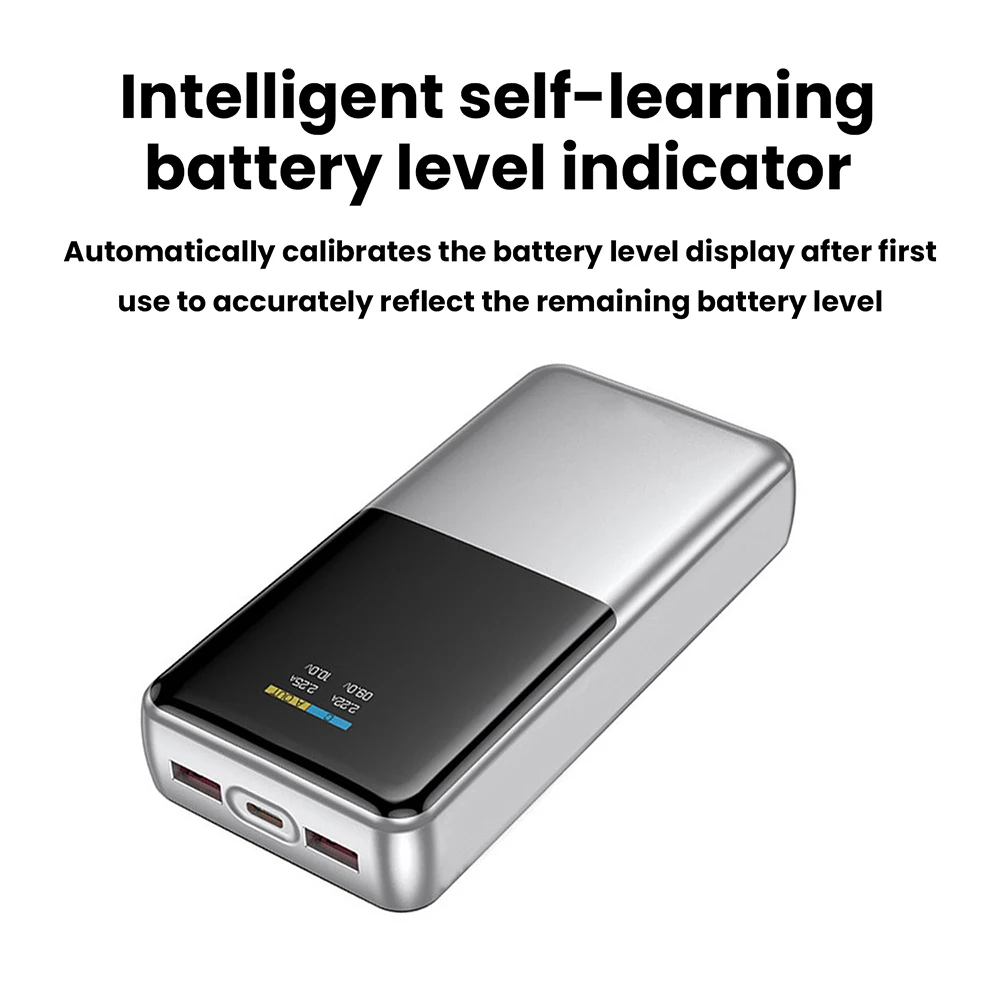

5. Livello Batteria Intelligente con Autoapprendimento: Calibra automaticamente la visualizzazione del livello della batteria dopo il primo utilizzo, riflettendo con precisione la carica residua.
Specifiche del prodotto:
Nome del prodotto: Modulo di Ricarica Rapida 22,5W / Kit Power Bank 22,5W (opzionale)
Specifiche di ingresso: 5V 3A / 9V 2A / 12V 1.5A
Specifiche di uscita: 5V 3A / 9V 2A / 12V 1,5A / 10V 2,25A
Interfacce: Dispone di 1 porta Type-C per ricarica rapida (sia per ricarica che per output) + 2 porte USB per ricarica rapida in uscita
Protocolli: PD, QC, Apple, FCP, SCP, VOOC
Caratteristiche: Include molteplici meccanismi di protezione contro sovraccarico, scarica eccessiva, sovratensione e surriscaldamento; alta efficienza di conversione con corrente e tensione stabili
Nota: 22,5 W è il protocollo di ricarica super veloce; la ricarica rapida bidirezionale utilizza il protocollo PD 20W; l’uscita simultanea da più porte non supporta la ricarica rapida
Kit compatibile con batterie: Può ospitare 2 celle 1260110; saldatura richiesta (batterie non incluse)
Dimensioni interne approssimative: 110 x 60 x 23 mm
(Nota: la scheda principale del modulo singolo è diversa da quella del kit; l’altezza dello schermo è diversa)
Istruzioni per l’Assemblaggio della Scheda Madre:
1. Poiché lo schermo della scheda madre è fragile, si prega di accenderlo per verificare che funzioni correttamente al momento della ricezione prima di procedere con la saldatura. Il cavo flessibile dello schermo potrebbe causare distorsioni o rotture dello schermo se sottoposto a pressione esterna; si prega di prestare attenzione a proteggere lo schermo durante l’uso.
2. In condizioni di utilizzo normale, i terminali della batteria sono saldati in posizione. Metodi di connessione come l’attorcigliamento dei fili, l’uso di pinze a coccodrillo o clip a molla potrebbero causare un’alimentazione insufficiente, influenzando la carica e la scarica. I terminali positivo e negativo della batteria devono essere adeguatamente isolati per prevenire danni causati da un contatto accidentale con la scheda madre durante l’uso.
3. Collegare il terminale positivo della batteria al pin ‘B+’ sulla scheda principale e il terminale negativo al pin ‘B-’. Non invertire la polarità, poiché ciò brucerebbe la scheda principale. Segni di bruciatura sui circuiti integrati indicano che ciò è avvenuto; tali danni si verificano solo quando la polarità è invertita o c’è un contatto accidentale.
4. Utilizzare una batteria al litio ternaria da 3,7V; non utilizzare batterie al litio ferro fosfato. Collegare le batterie in parallelo; non collegarle in serie, poiché la tensione eccessiva in una connessione in serie brucerà la scheda principale.
5. La scheda madre è dotata di protezione integrata; pertanto, non è necessaria una scheda di protezione della batteria separata per le batterie saldate. Le schede di protezione della batteria limitano la corrente; superare questo limite causerà l’interruzione dell’uscita.
Istruzioni per il Montaggio del Kit:
1. Poiché lo schermo della scheda madre è fragile, si prega di accendere l’unità al momento della ricezione per verificare che lo schermo funzioni correttamente prima di procedere con la saldatura. Il cavo flessibile dello schermo potrebbe causare distorsioni o rotture dello schermo se sottoposto a pressione esterna; si prega di prestare attenzione a proteggere lo schermo durante l’uso.
2. Per un utilizzo normale, i cavi della batteria devono essere saldati direttamente alla scheda. Metodi di connessione come attorcigliare i fili, utilizzare pinze a coccodrillo o clip a molla potrebbero causare un’alimentazione insufficiente, influenzando la carica e la scarica. I terminali positivo e negativo della batteria devono essere adeguatamente isolati per prevenire danni causati da un contatto accidentale con la scheda principale durante l’uso.
3. Collegare il terminale positivo della batteria al pin ‘B+’ sulla scheda principale e il terminale negativo al pin ‘B-’. Non invertire la polarità, poiché ciò brucerebbe la scheda principale. Segni di bruciatura sui circuiti integrati indicano che ciò è avvenuto; tali danni si verificano solo quando la polarità è invertita o c’è un contatto accidentale.
4. Utilizzare una batteria agli ioni di litio da 3,7V; non utilizzare batterie al litio ferro fosfato (LiFePO₄). Collegare le batterie in parallelo; non collegarle in serie, poiché la tensione eccessiva in una connessione in serie brucerà la scheda principale.
5. La scheda circuito è dotata di protezione integrata; pertanto, non è necessaria una scheda di protezione della batteria separata per le batterie saldate. Le schede di protezione della batteria impongono limiti di corrente; superare questi limiti causerà la disconnessione dell’uscita.
6. Una volta installate la scheda madre e la batteria, la batteria deve essere fissata con nastro adesivo. Per alcuni modelli di batteria in cui esiste una discrepanza di spessore con l’involucro, verificare se è necessario un distanziatore per evitare che l’involucro risulti incavato quando viene premuto dopo l’assemblaggio. Eventuali problemi come il tintinnio della batteria o l’involucro incavato dovuti al mancato controllo della differenza di spessore durante l’assemblaggio o al mancato fissaggio della batteria con nastro adesivo sono considerati dovuti a un’errata assemblaggio da parte dell’utente. Non ci assumiamo alcuna responsabilità per danni all’involucro o alla batteria causati dallo smontaggio.
7. L’involucro è a incastro e non può essere smontato ripetutamente. Assicurati di testare accuratamente l’uscita della scheda madre, l’ingresso di ricarica rapida, i pulsanti e le funzioni del display per confermare che funzionino correttamente prima di chiudere l’involucro. È consigliabile effettuare diversi cicli di carica-scarica per verificare che non ci siano problemi prima di chiudere l’involucro. Qualsiasi problema derivante dall’assemblaggio e dalla chiusura dell’involucro immediatamente dopo la ricezione senza test preliminari sarà considerato il risultato di un assemblaggio improprio da parte tua; non ci assumiamo alcuna responsabilità per danni all’involucro o alla batteria causati dallo smontaggio.

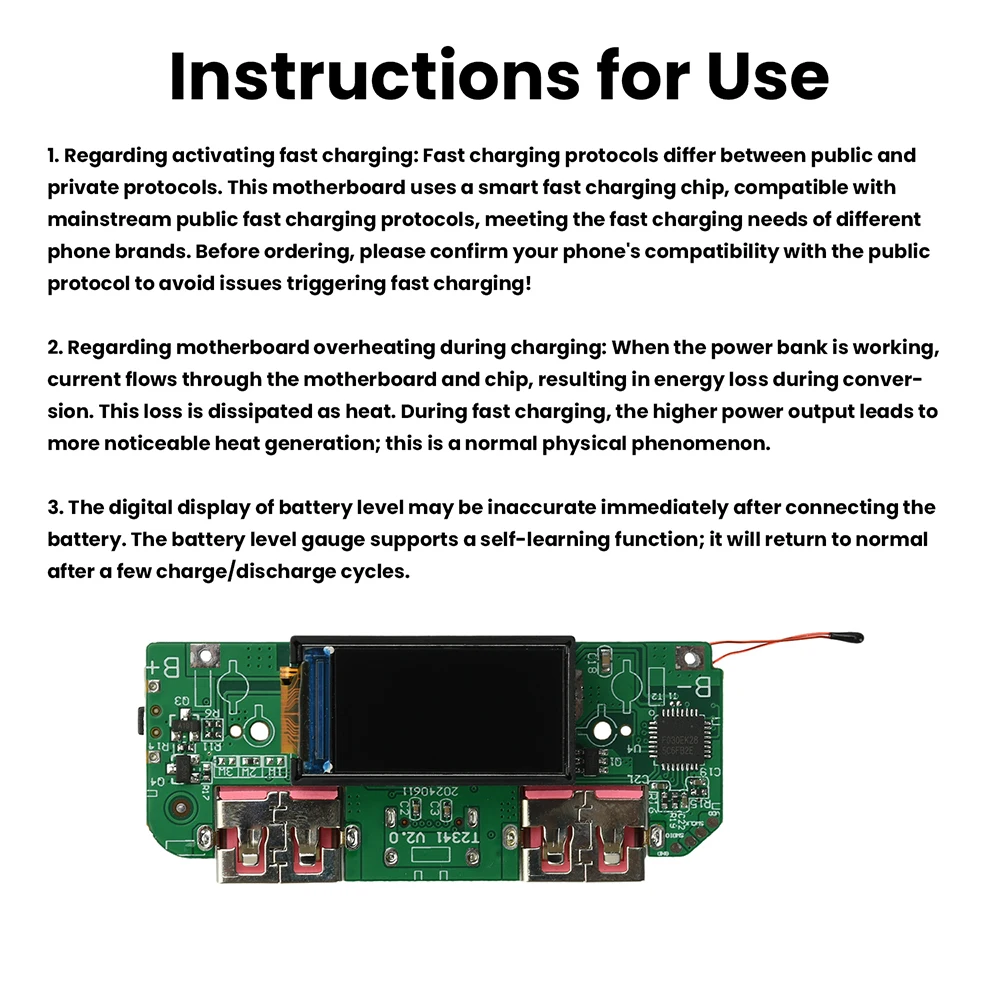

Istruzioni per l’uso:
1. Per quanto riguarda l’attivazione della ricarica rapida del telefono: la ricarica rapida dei telefoni è classificata in protocolli pubblici e proprietari. Questa scheda madre utilizza un chip intelligente per la ricarica rapida compatibile con i principali protocolli pubblici disponibili sul mercato, soddisfacendo i requisiti di ricarica rapida di vari marchi di telefoni. Si prega di verificare prima di effettuare l’ordine se il proprio telefono è compatibile con i protocolli pubblici per evitare che la funzione di ricarica rapida non si attivi!
2. Per quanto riguarda la generazione di calore dalla scheda madre durante la ricarica: mentre il power bank è in funzione, la corrente scorre attraverso la scheda madre e i chip, e la conversione di energia comporta una certa perdita. Questa perdita viene dissipata sotto forma di calore. Durante la ricarica rapida, l’elevata potenza in uscita provoca una generazione di calore più evidente; questo è un fenomeno fisico normale.
3. Il display digitale potrebbe mostrare un livello di batteria impreciso subito dopo il collegamento della batteria. L’indicatore della batteria supporta una funzione di autoapprendimento per la capacità della batteria e mostrerà il livello corretto dopo alcuni cicli di carica e scarica.
Contenuto della confezione:
Pacchetto 1: Modulo x1 + Cablaggio x2

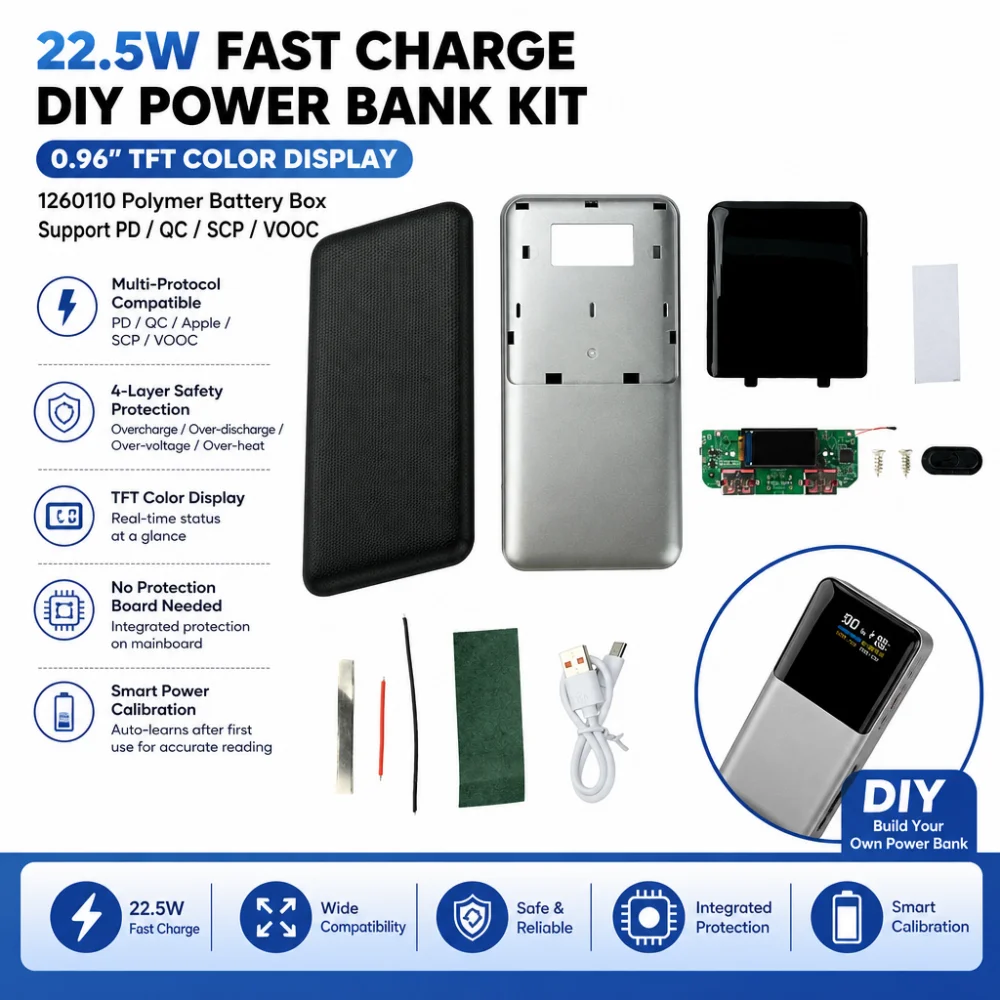

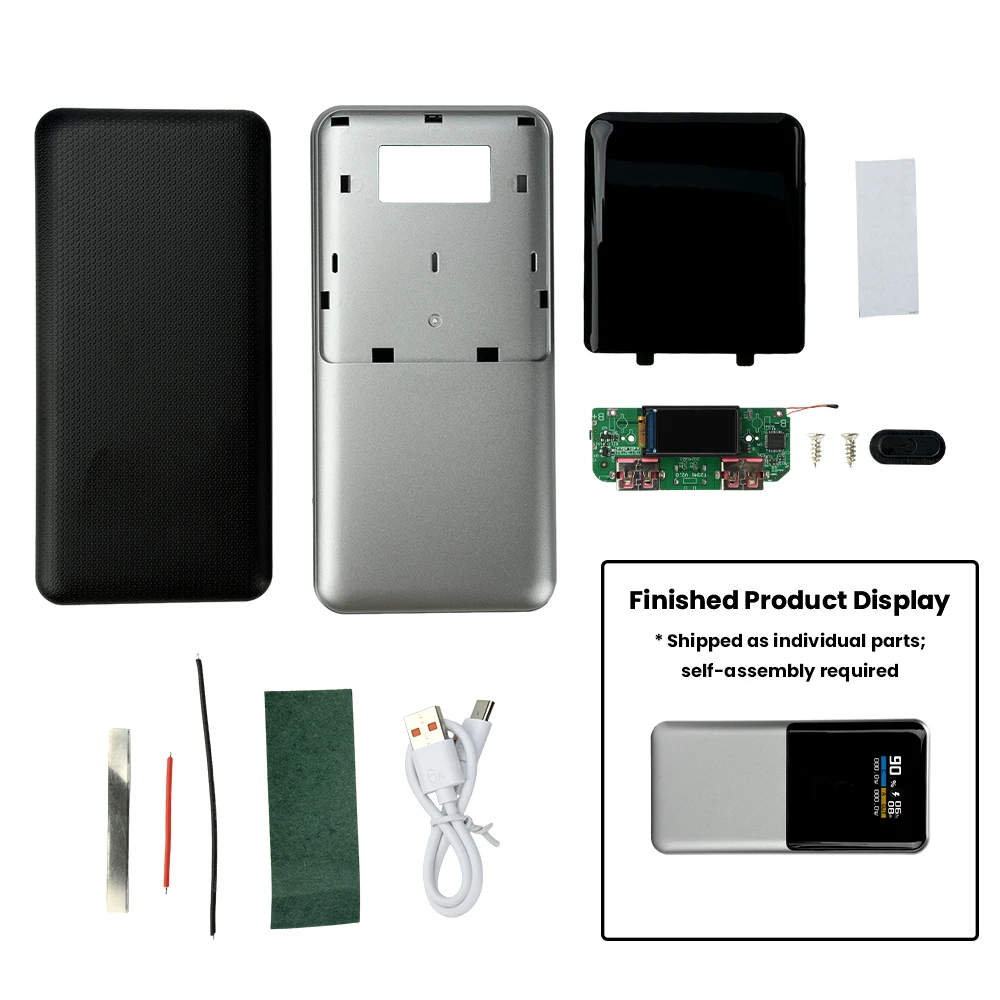

Pacchetto 2: Modulo x1 + Alloggiamento x1 + Accessori x1
