Il processo di ricarica è diviso in tre fasi: modalità di mantenimento, modalità corrente costante e modalità tensione costante.Quando la tensione della batteria è inferiore a 3 V, il modulo di ricarica è in modalità di mantenimento con una corrente di carica di 300 mA.Quando la tensione della batteria è superiore a 3 V, il modulo di ricarica entra in modalità corrente costante e si carica alla massima velocità in base alla corrente target impostata, con una potenza di circa 21 W;Quando la tensione della batteria raggiunge la tensione target di carica (ad esempio 4.2 V), il modulo di ricarica entra in modalità tensione costante e la corrente diminuisce gradualmente mentre la tensione del terminale della batteria rimane invariata;Quando la corrente di carica diminuisce fino alla corrente di interruzione della carica, la ricarica termina.Se la tensione della batteria scende a 0,1 V al di sotto della tensione target dopo essere stata completamente carica, la ricarica riavvierà automaticamente.(Nota: una tensione superiore a 4,2 V è considerata normale e non danneggerà la batteria.Quando la tensione è 4,2 V, la luce lampeggia ancora, indicando che non è completamente carica.Una batteria completamente carica non è determinata solo dalla tensione di carica.)

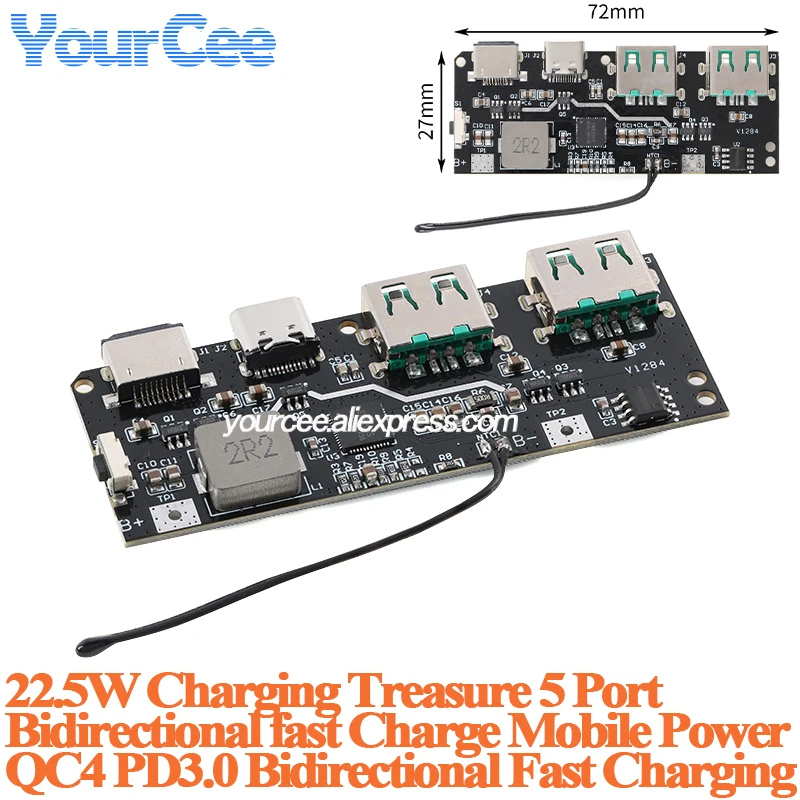

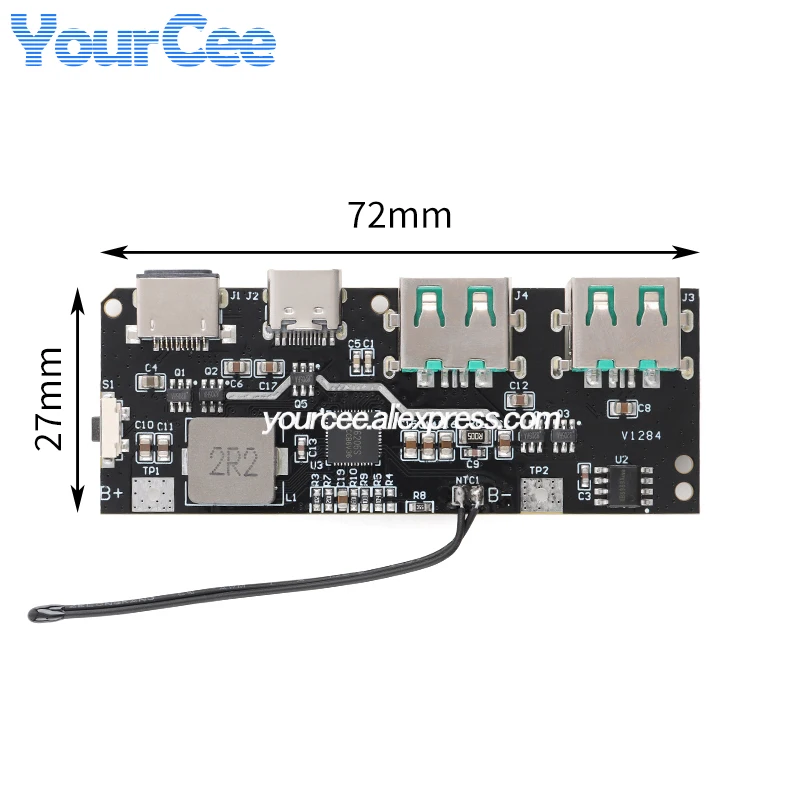

La scheda madre ha un totale di 5 porte USB, ovvero Type-A1+Type-A2+Micro-B+Type-C+Lightning.Supporto Type-A1 e Type-A2 QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC uscita di ricarica rapida;.Il tipo C supporta PPS/PD3.0/PD2.0/QC4+/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP uscita di ricarica rapida e supporta PD3.0/PD2.0/

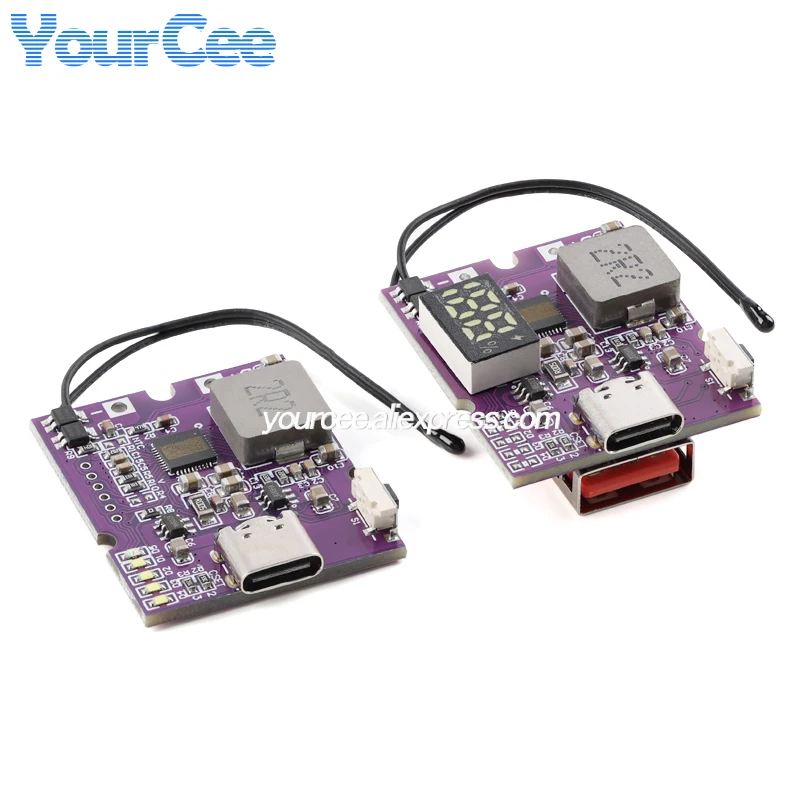

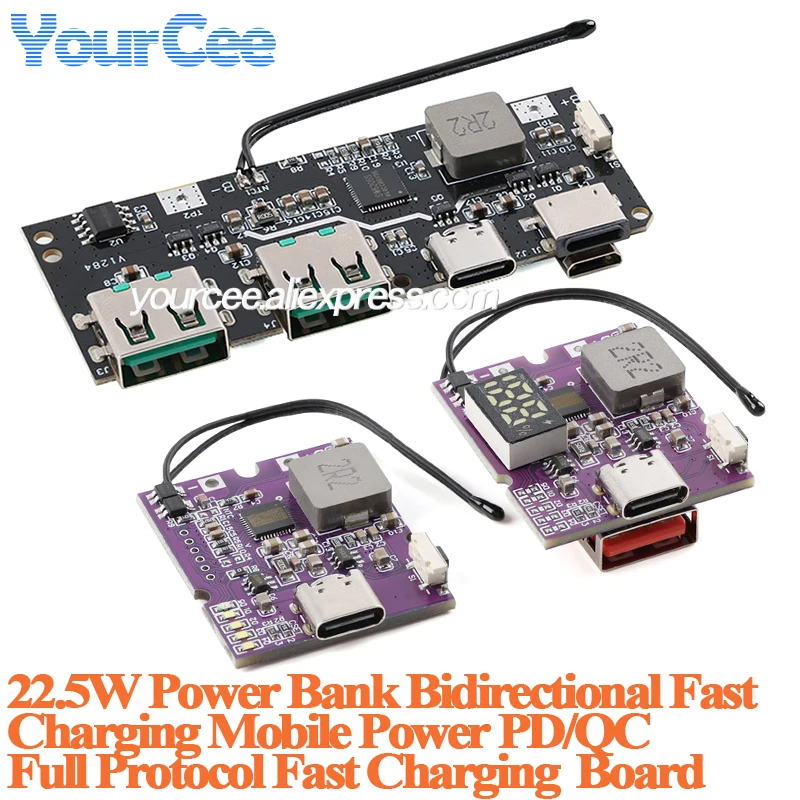

Differenze del modulo:
Display luminoso: la luce LED mostra il livello della batteria;

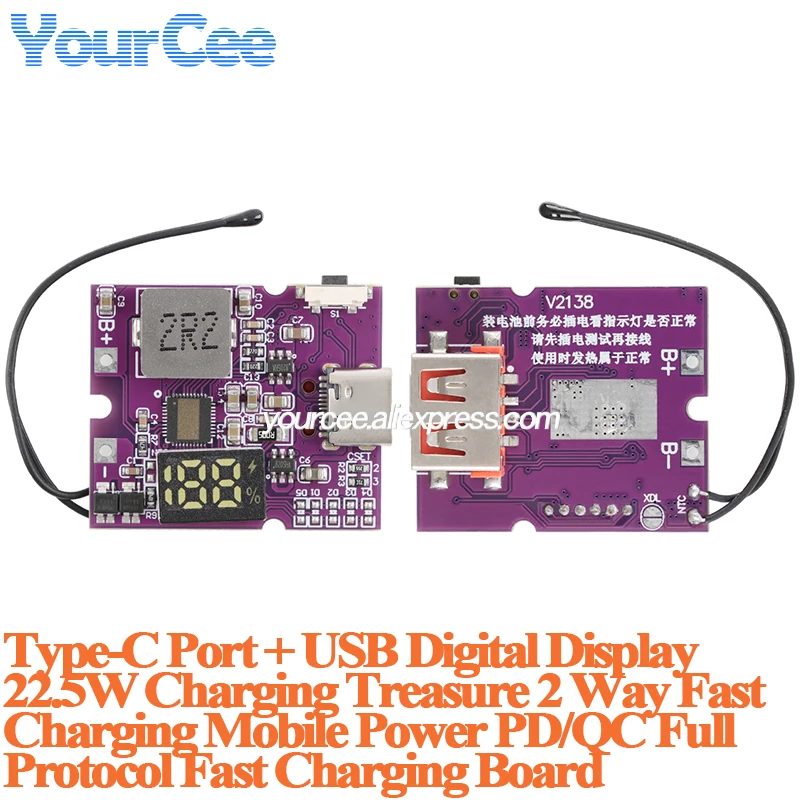

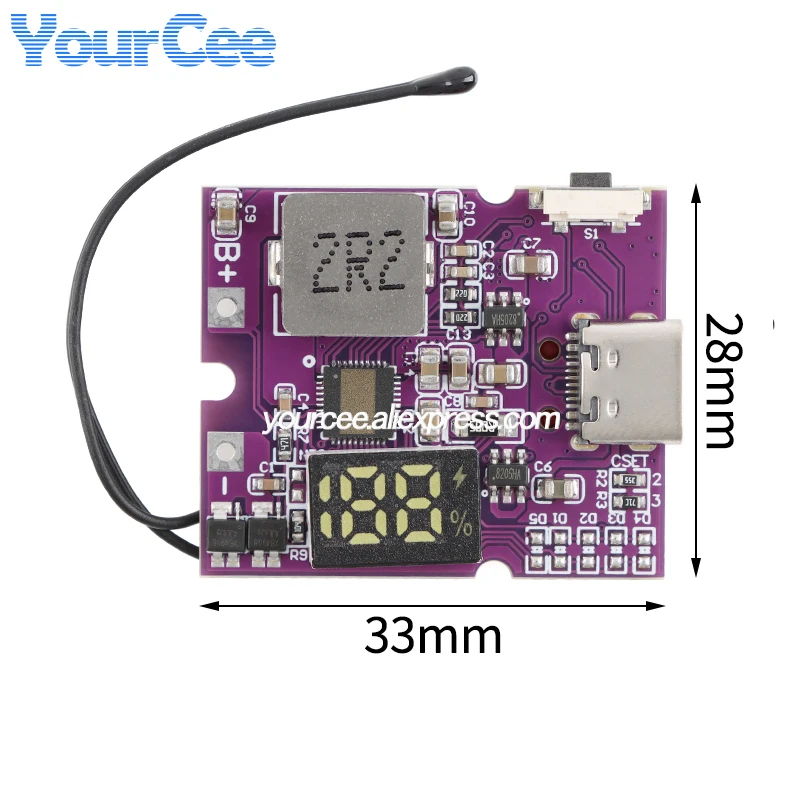

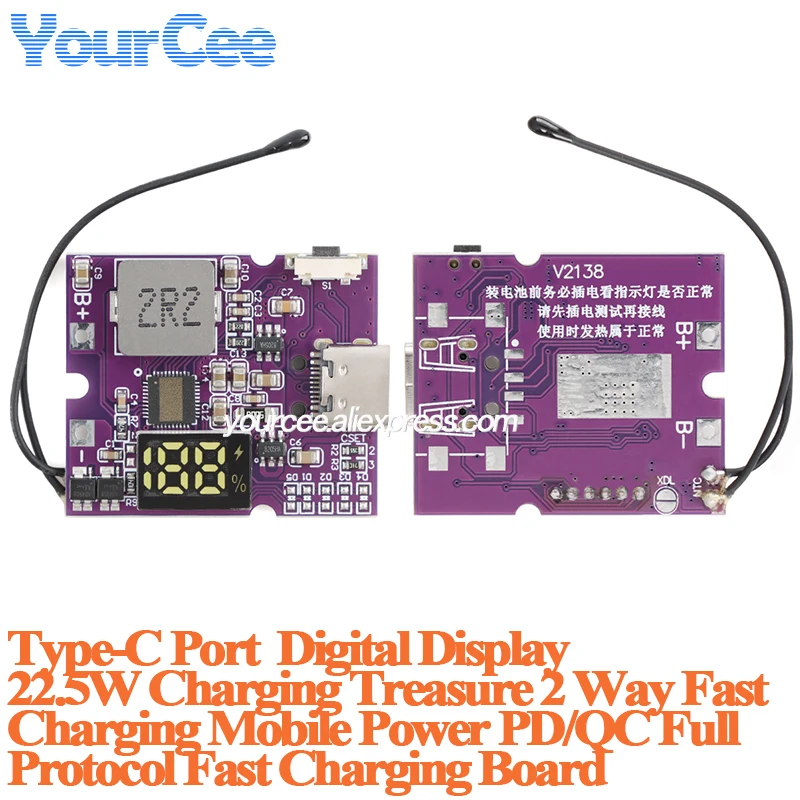

Display digitale: il tubo digitale 188 visualizza il livello della batteria;
Singola porta C: integra solo: un’interfaccia Type-C.L’interfaccia di tipo C supporta input e output;
Porta C+A: integra un’interfaccia Type-C e Type-A e l’interfaccia Type-A può essere utilizzata solo come uscita.
Il modulo è adatto per batterie al litio da 3,7 V, comprese batterie ai polimeri e al litio 18650 21700.Assicurarsi che la batteria non invecchia.Le batterie possono essere collegate in parallelo ma non in serie.
L’intero protocollo e i protocolli aperti tradizionali sono sostanzialmente supportati
Corrente di carica fino a 5 A, efficienza fino al 96%
Potenza in uscita fino a 22,5 W, efficienza fino al 95%
Rilevamento automatico del carico/rilevamento del carico leggero
Interfaccia di uscita USB ad alta corrente
Supporta la modalità a bassa corrente
Supporta il display del tubo digitale e l’indicatore di alimentazione luminoso a LED
Protezione da sovracorrente/cortocircuito in uscita
Tempo di ricarica/protezione da sovratensione
Interfaccia di ingresso del modulo.
Pulsante: quando viene premuto brevemente, apre la porta USB e la porta di uscita di tipo C leggermente caricata per la scarica esterna e il display della batteria.Quando fai doppio clic, chiudi la porta USB, la porta di uscita di tipo C e il display della batteria; Se è presente una fonte di alimentazione esterna, disattivare solo la porta di uscita.
Porta di tipo C: supporta ingresso e uscita.
Porta USB: interfaccia di uscita ad alta corrente.
B+: L’interfaccia terminale positiva della batteria deve essere saldata per l’uso e il filo deve essere spesso e non troppo lungo.
B -: L’interfaccia negativa della batteria deve essere saldata per l’uso e il filo deve essere spesso e non troppo lungo.
