Descrizione del prodotto:
Il QRPGuys 40m-10m UnUnTenna Plus è un’antenna a filo portatile compatta con un sintonizzatore integrato per uso in cortile o portatile SOTA. È simile nel design al nostro UnUnTenna ma questo dispositivo contiene anche un sintonizzatore. La sezione sintonizzatore si basa sul circuito progettato da Charlie Lofgren, W6JJZ, incorporando anche l’indicatore led SWR Dan Tayloe (N7VE). Il circuito originale è stato progettato per il Club Norcal QRP. È valutato a 10 watt PEP e utilizza un balun di tensione 9:1 integrale che corrisponde al tuo ingresso di impedenza sbilanciato da 50 ohm a un cavo lungo sbilanciato di impedenza da 450 ohm. L’antenna ha un’efficienza ottimale a 20m e sarà un’unità S meno nelle prestazioni alle estremità di 40m e 10m. Usi una lunghezza del filo non resonato per l’elemento guidato, in genere 29 ‘, 35.5’ o 41 ‘, e un cavo opzionale da 1/4×2 per una svasatura. È progettato per avvolgere i fili attaccati sul dispositivo per conservarlo come una piccola unità compatta. Forniamo tutti i componenti eccetto il cavo dell’antenna e il cavo di svasatura. Usi ciò che hai disponibile. Si consiglia qualsiasi cosa da 20awg a 26awg. Sono forniti due fori per legare o sospendere il dispositivo a seconda delle tue condizioni. Forniamo tutti gli hardware in acciaio inossidabile prigioniero per le connessioni dell’antenna e del controsoffitto. C’ è una BNC femmina montata su scheda per la connessione al tuo impianto di perforazione. Su una scala di difficoltà da 1 a 5, 5 più difficile, questo è valutato a 2 o 3 a seconda della tua esperienza.

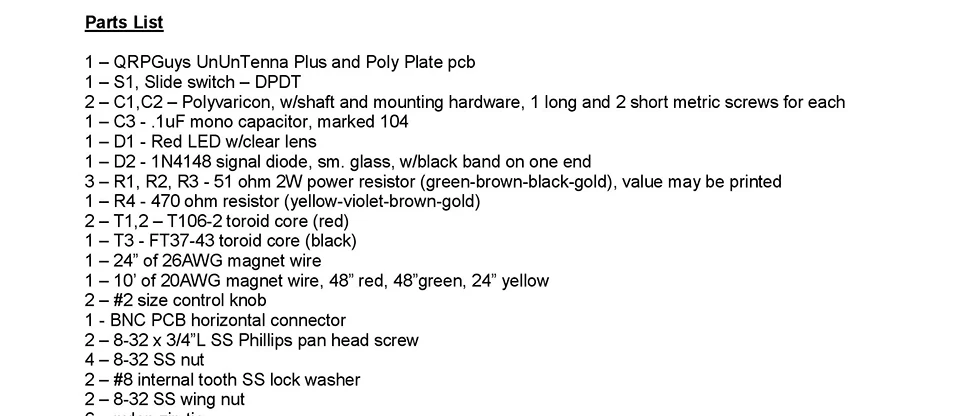

Antenna QRPGuys 40m-10m UnUnTenna Plus
Descrizione del prodotto:
1. Potenza: 10W
2. Peso: 135g
3. Dimensioni: 128.3×95.3mm x 39mm
4. Connettore: BNC
Utilizzo dell’antenna:
Utilizzare tutte le normali cautions che lanciano fili nell’aria vicino alle linee elettriche.

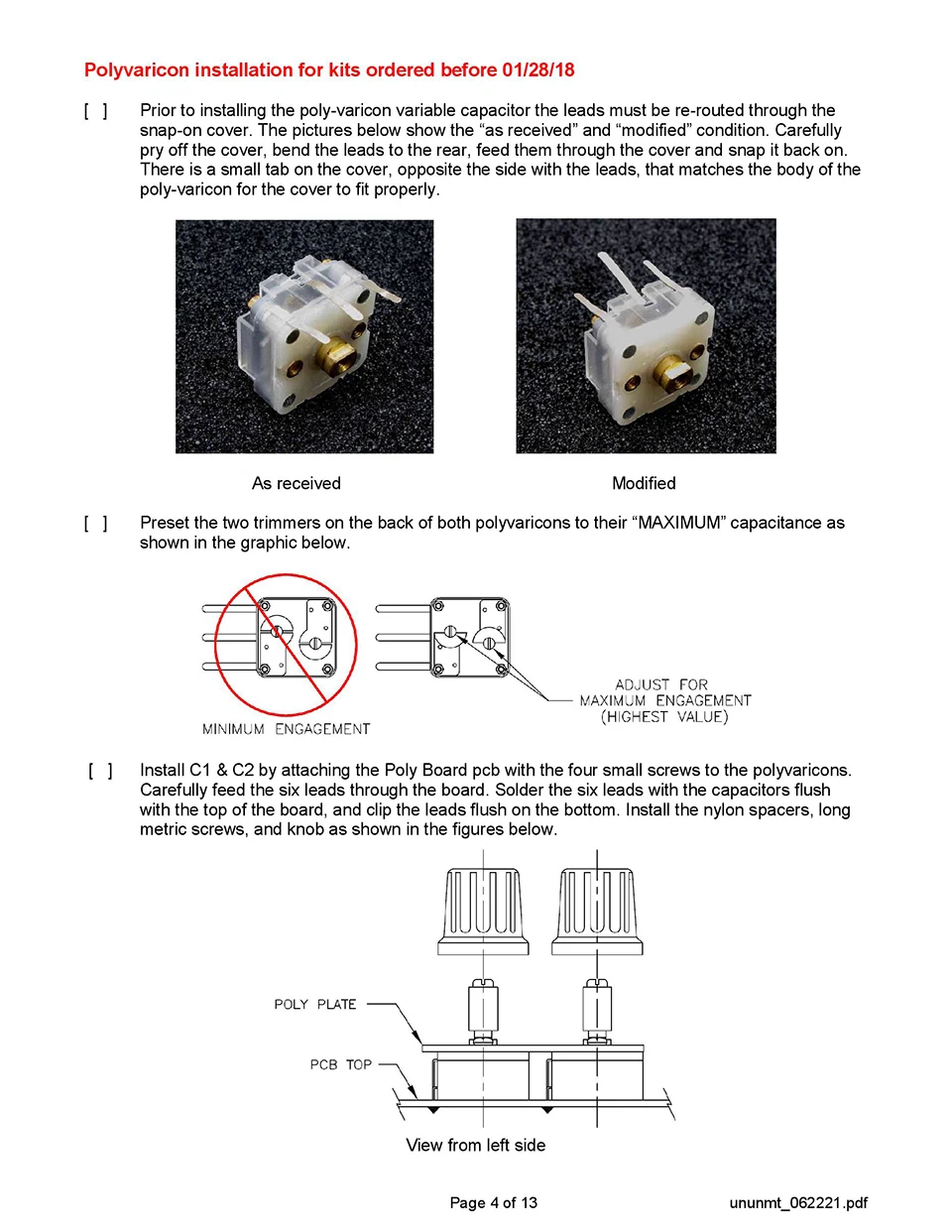

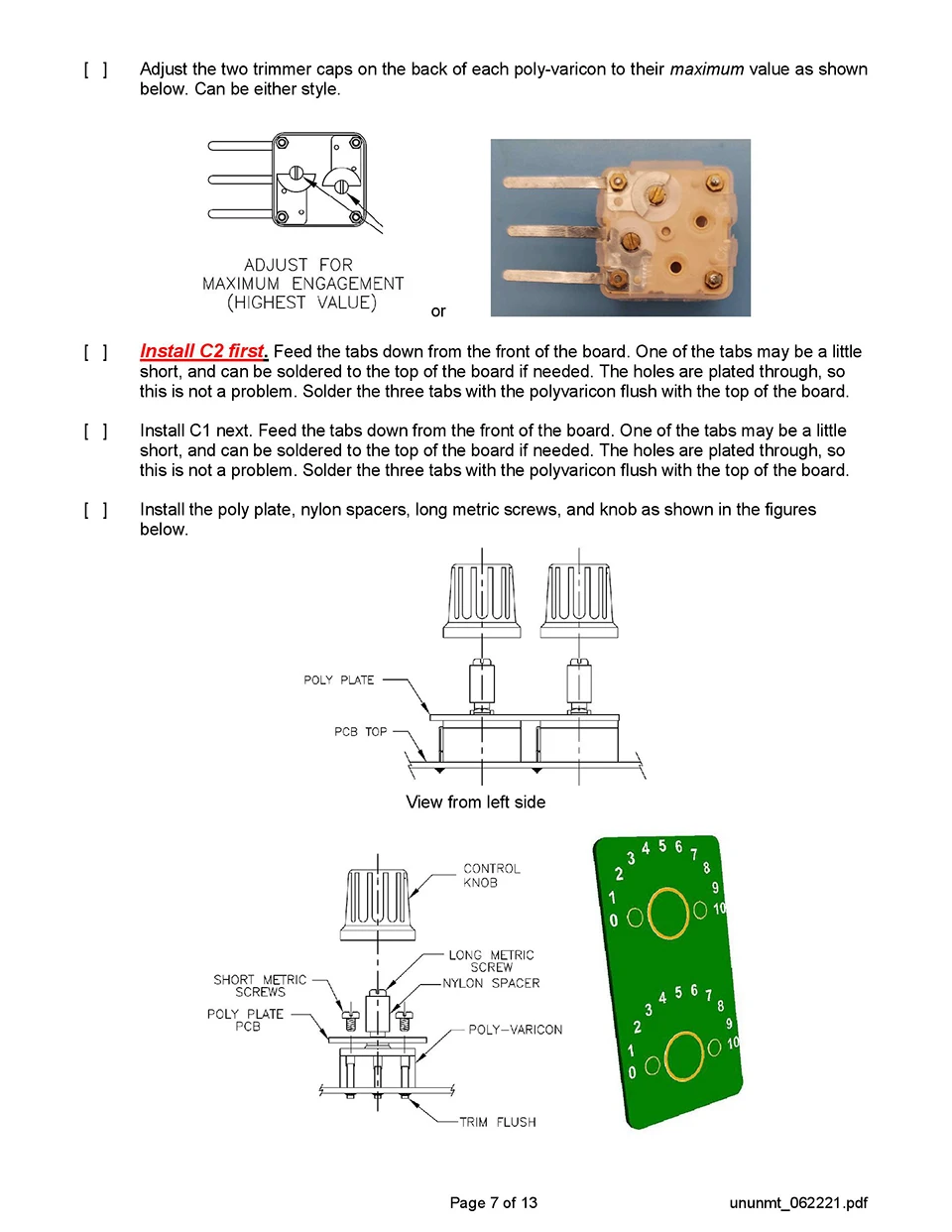

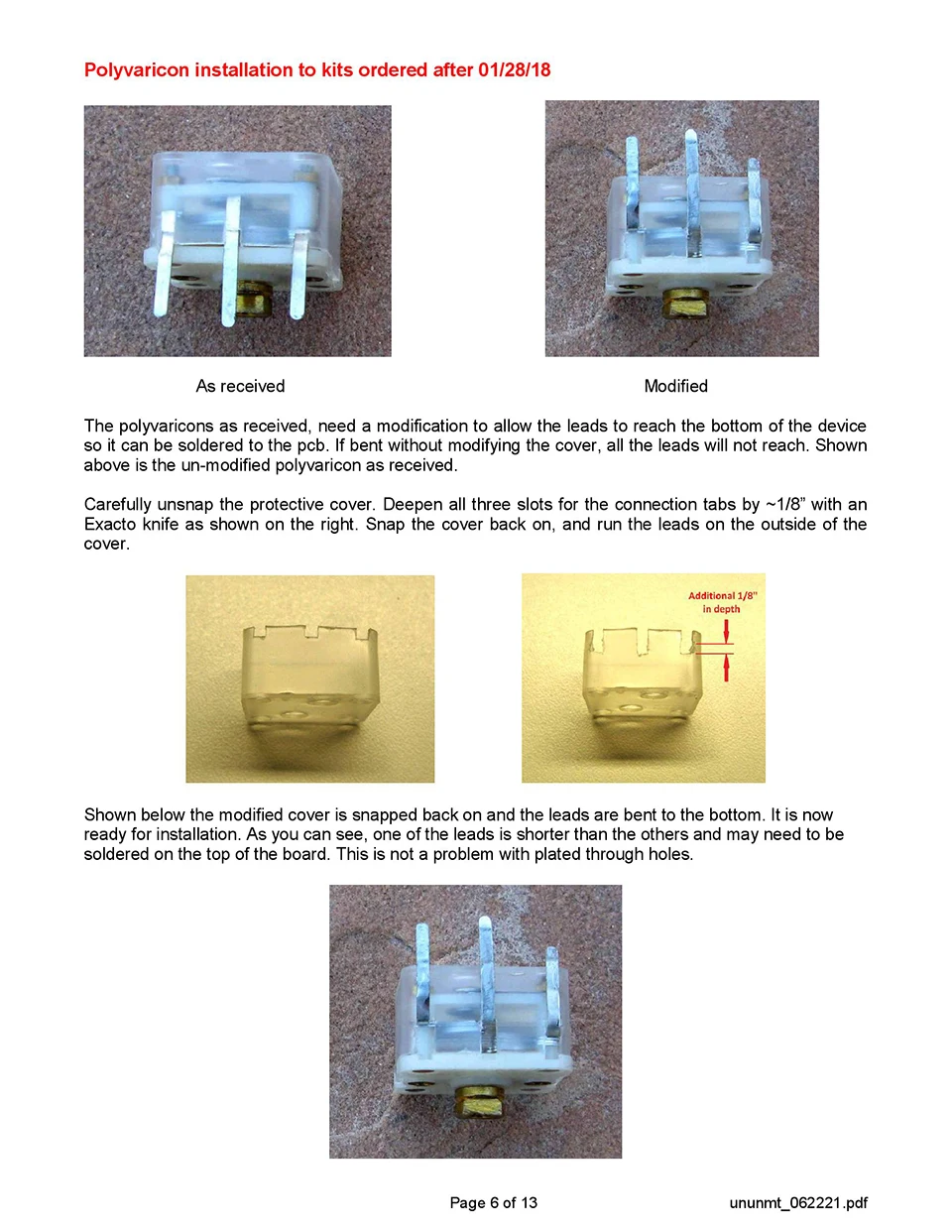

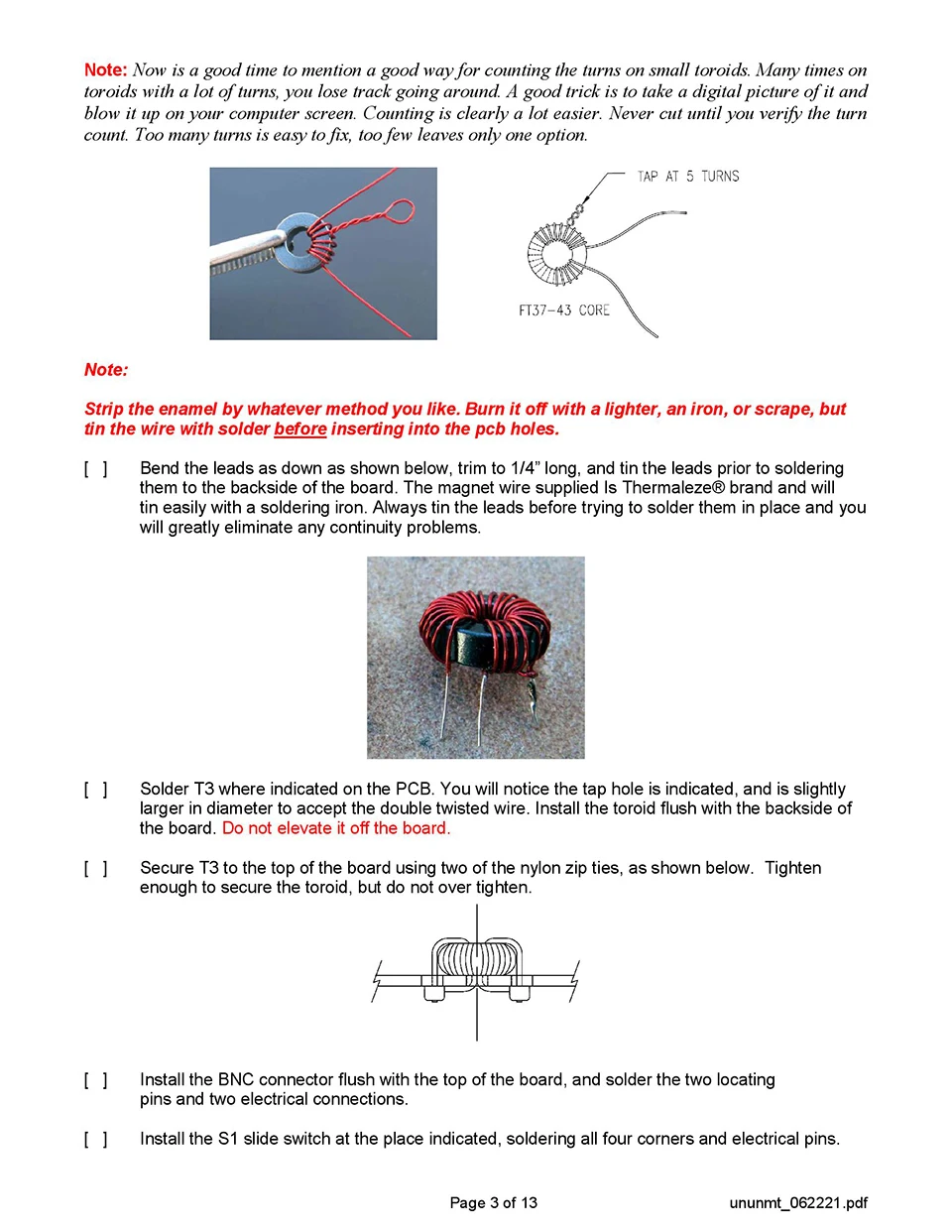

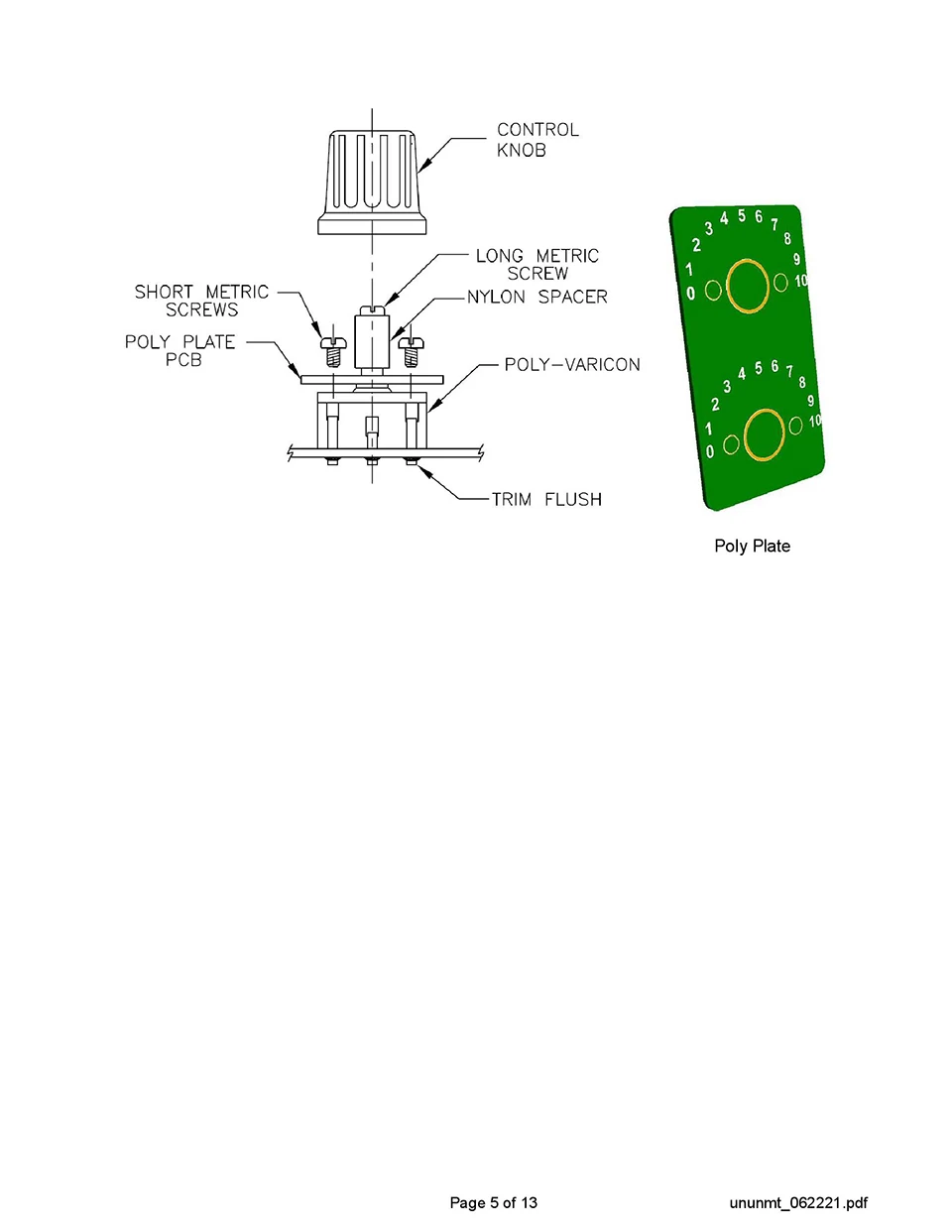

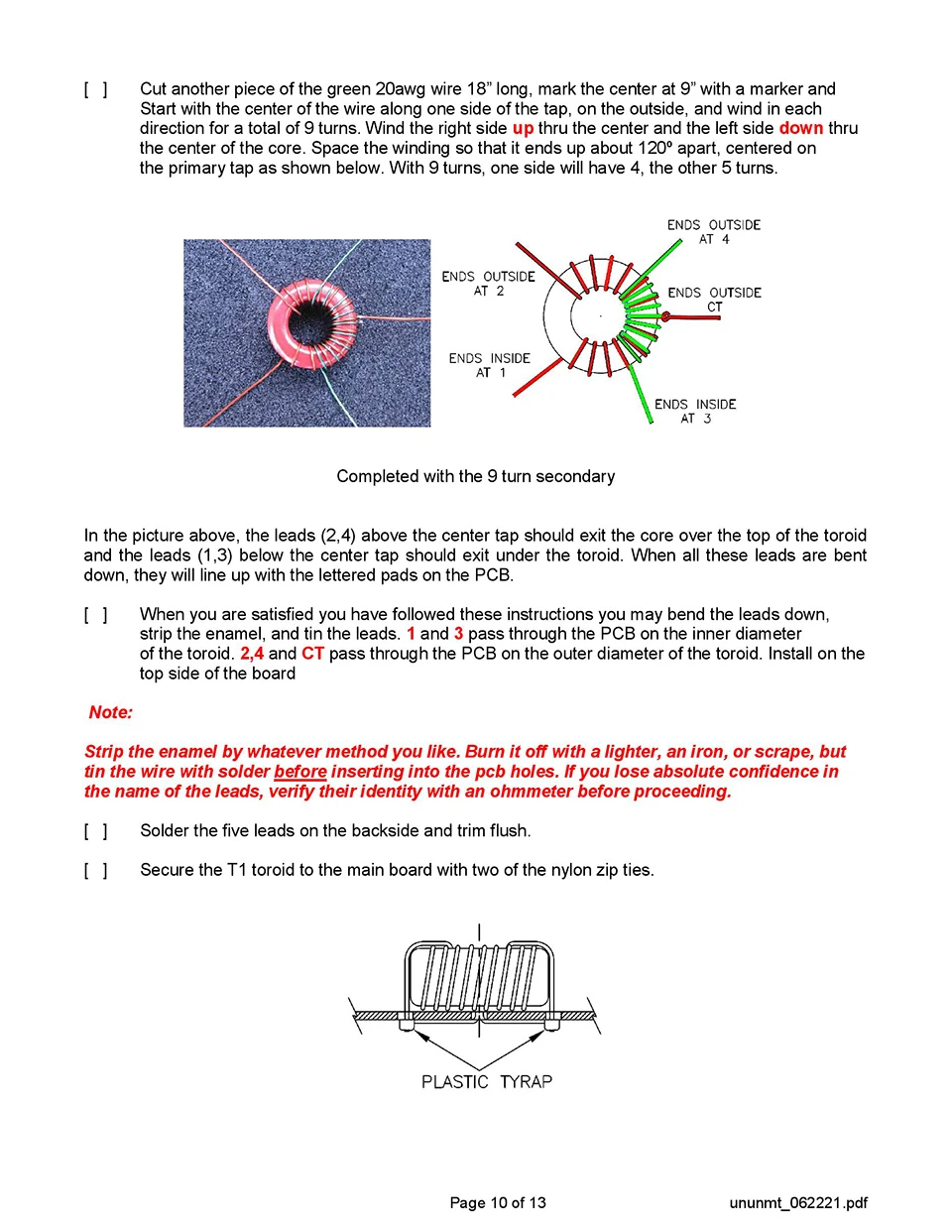

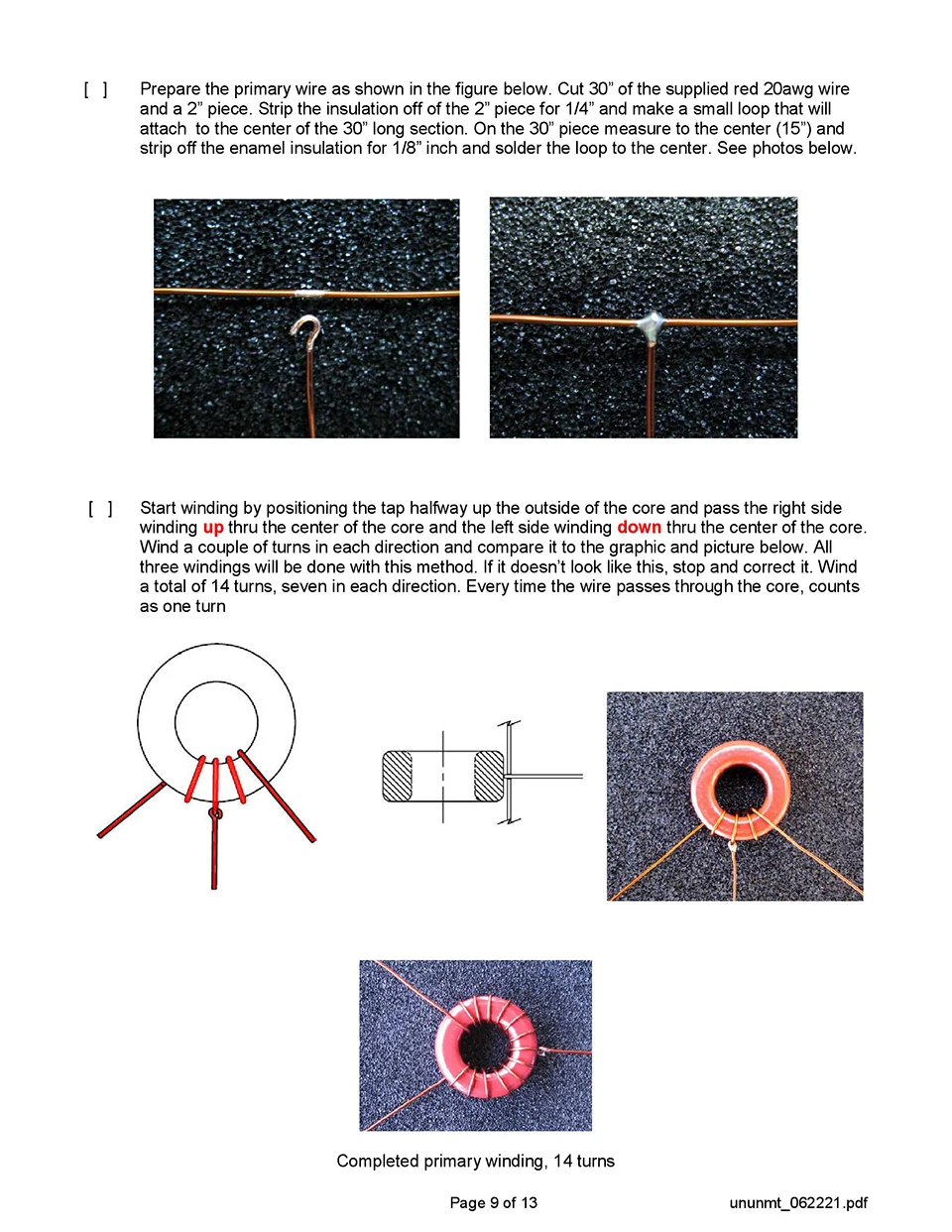

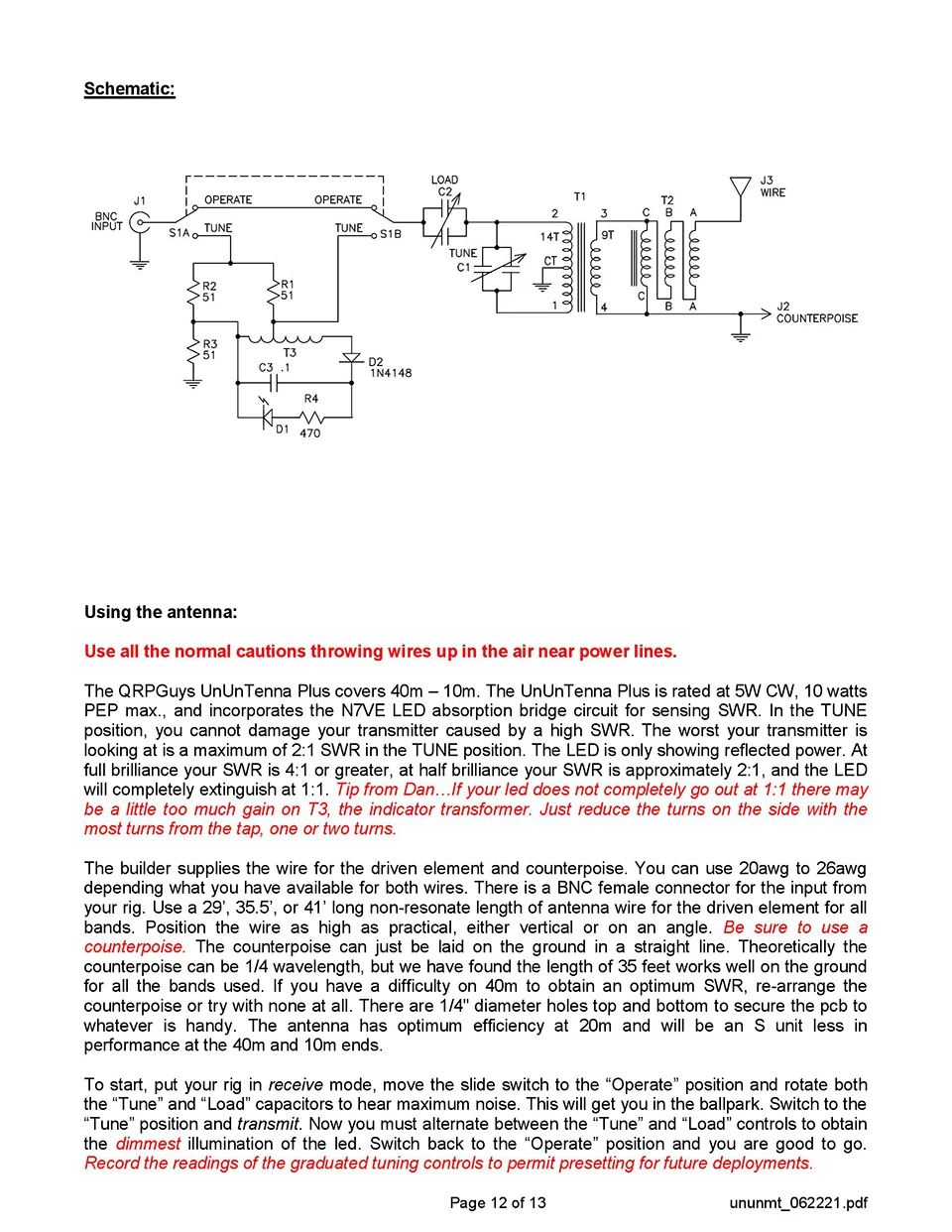

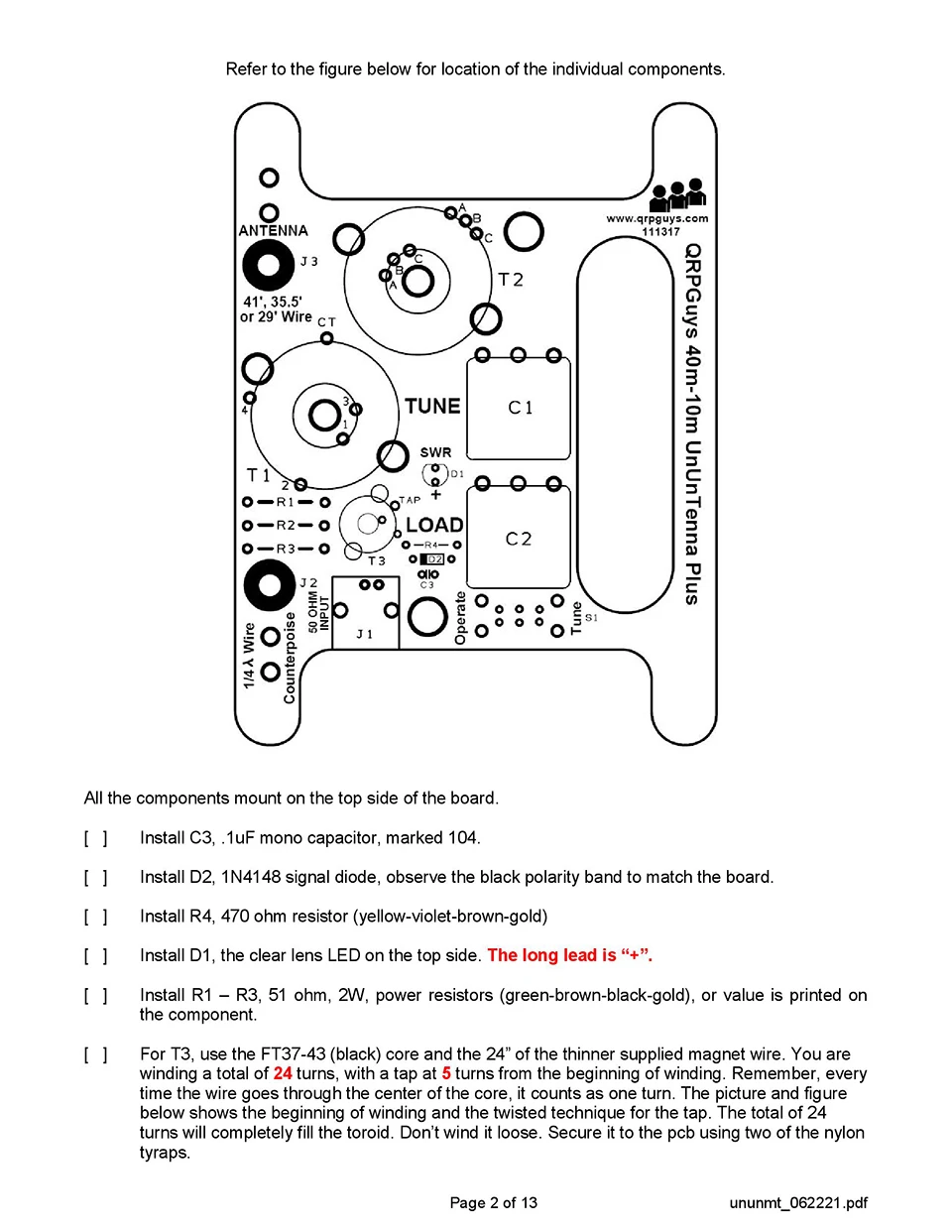

Il QRPGuys ununtenda Plus copre 40m – 10m. Il UnUnTenna Plus è valutato a 5W CW, 10 watt
PEP max. E incorpora il circuito del ponte di assorbimento LED N7VE per il rilevamento SWR. Nella melodia
Posizione, non puoi danneggiare il trasmettitore da un alto SWR. Il cattivo trasmettitore è
Guardare è un massimo di 2:1 SWR nella posizione di sintonia. Il LED mostra solo la potenza riflessa. At
Full brilliance il tuo SWR è 4:1 o maggiore, a metà brilliance il tuo SWR è di circa 2:1 e il LED
Si estinguerà completamente alle 1:1. Punta da Dan… se il tuo led non esce completamente alle 1:1 maggio
Sii un po’ troppo guadagno su T3, il trasformatore dell’indicatore. Basta ridurre i giri sul lato con il
La maggior parte dei giri dal rubinetto, uno o due giri.
Il costruttore fornisce il filo per l’elemento guidato e il controsoffitto. Puoi utilizzare da 20awg a 26awg
A seconda di ciò che hai disponibile per entrambi i fili. C’ è un connettore femmina BNC per l’ingresso da
Il tuo impianto di perforazione. Utilizzare una lunghezza del cavo dell’antenna non resonato lunga 29 ‘, 35.5’ o 41 ‘per l’elemento guidato per tutti
Fasce. Posiziona il filo alto come pratico, verticale o su un angolo. Assicurati di usare un
Controsoffitto. Il controsoffitto può essere semplicemente posizionato a terra in una linea retta. In teoria il
Il controsoffitto può essere 1/4 di lunghezza d’onda, ma abbiamo trovato la lunghezza di 35 piedi funziona bene a terra
Per tutte le bande usate. Se hai una difficoltà su 40m per ottenere un SWR ottimale, riorganizzare il
Controsoffitto o prova con nessuno. Ci sono fori di diametro da 1/4 “superiore e inferiore per fissare il pcb a
Qualsiasi cosa sia a portata di mano. L’antenna ha un’efficienza ottimale a 20m e sarà un’unità S meno in
Prestazioni alle estremità 40m e 10m.
Per avviare, mettere il tuo impianto di perforazione in modalità di ricezione, spostare l’interruttore a scorrimento nella posizione “aziona” e ruotare entrambi
I condensatori “Tune” e “Load” per sentire il rumore massimo. Questo ti porta al parco delle palle. Passa al commutatore
Posizione e trasmissione “Tune”. Ora è necessario alternarsi tra i controlli “Tune” e “carico” per ottenere
L’illuminazione più bella del led. Passa indietro alla posizione “Operate” e sei pronto per l’uso.
Registra le letture dei controlli di messa a punto graduati per consentire la preimpostazione per le consegne future.
Pagina 13 di 13 muslimate
Anche dopo che l’antenna è stata sintonizzata, mantenere il ponte nel circuito (posizione “Tune”) si riduce
La potenza di un fattore di antenna abbinata da quattro a a. Questo può essere utile ogni volta quando si cerca di portare
Un trasmettitore QRP da 3w a sotto il livello 1w per alcuni multipliers contest sub-one watt.

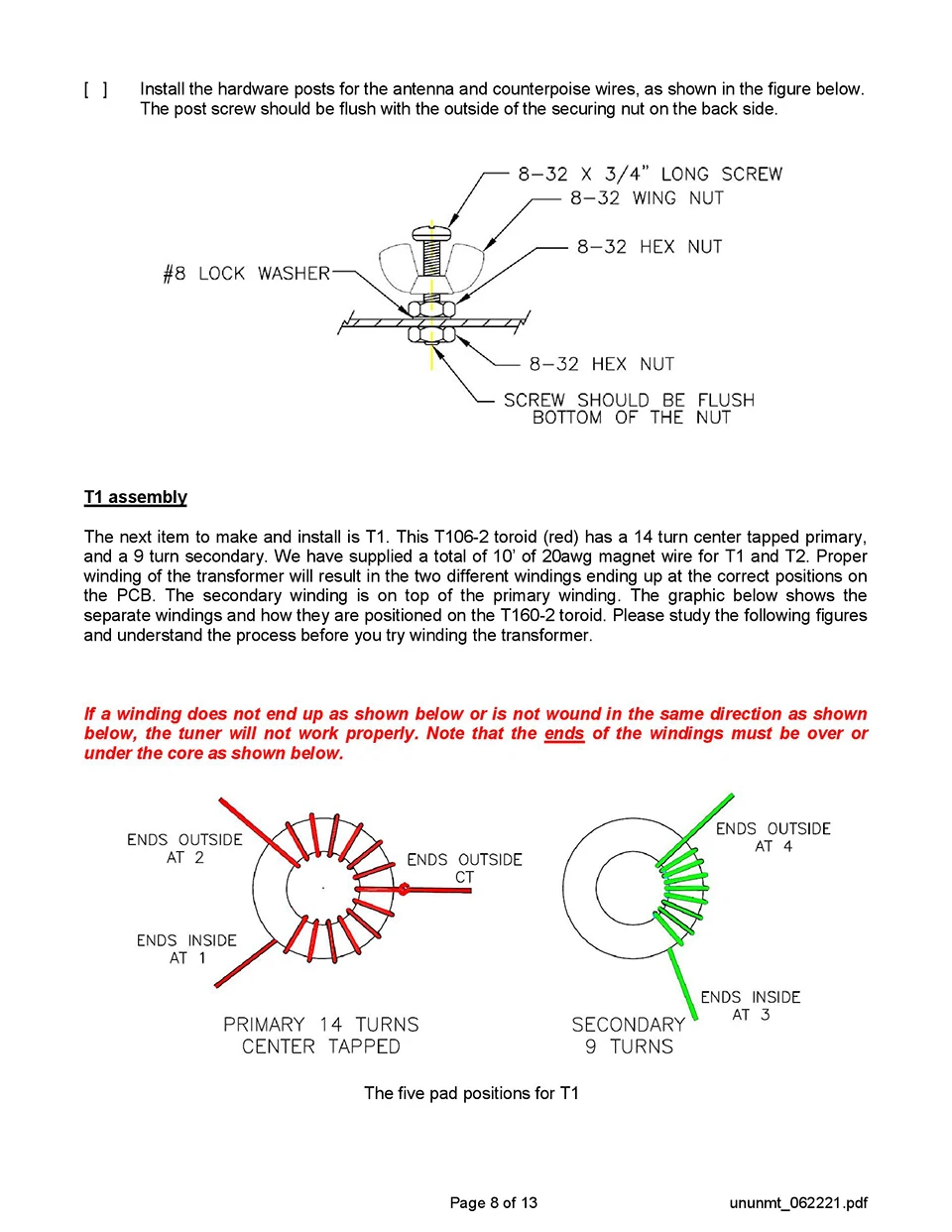

È possibile mantenere i fili attaccati in qualsiasi momento utilizzando gli estensibili incorporati e l’avvolgimento dei due elementi
Fili intorno al pcb per l’archiviazione compatta. Suggerimento: utilizzare due fili di colore diverso e avvolgere il principale
Elemento e controsoffitto separatamente. Questo rende più facile la distribuzione la nuova volta.

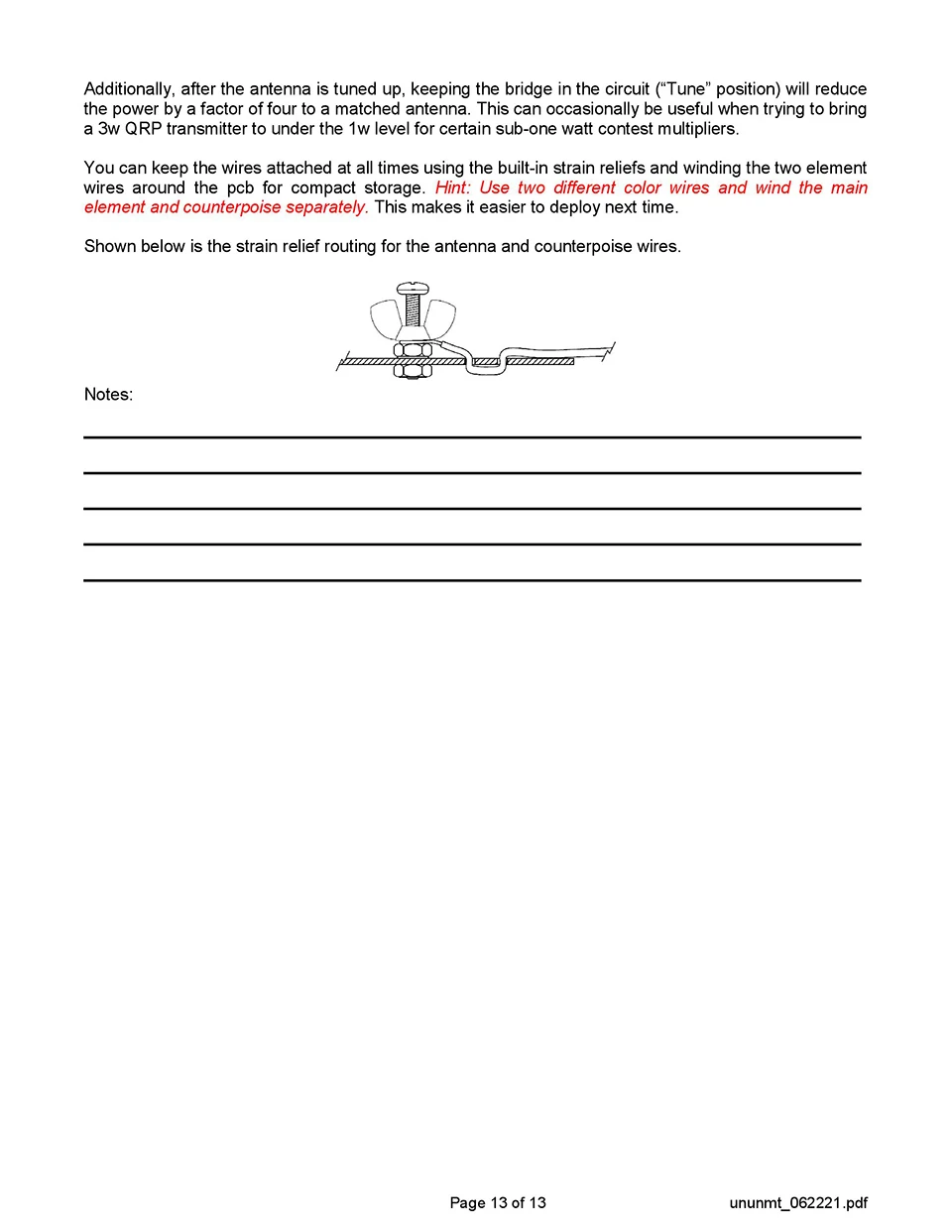

Mostrato di seguito è il routing antistrappo per l’antenna e i cavi di svasatura.
