98% di efficienza MPPT con tracciamento della potenza massima

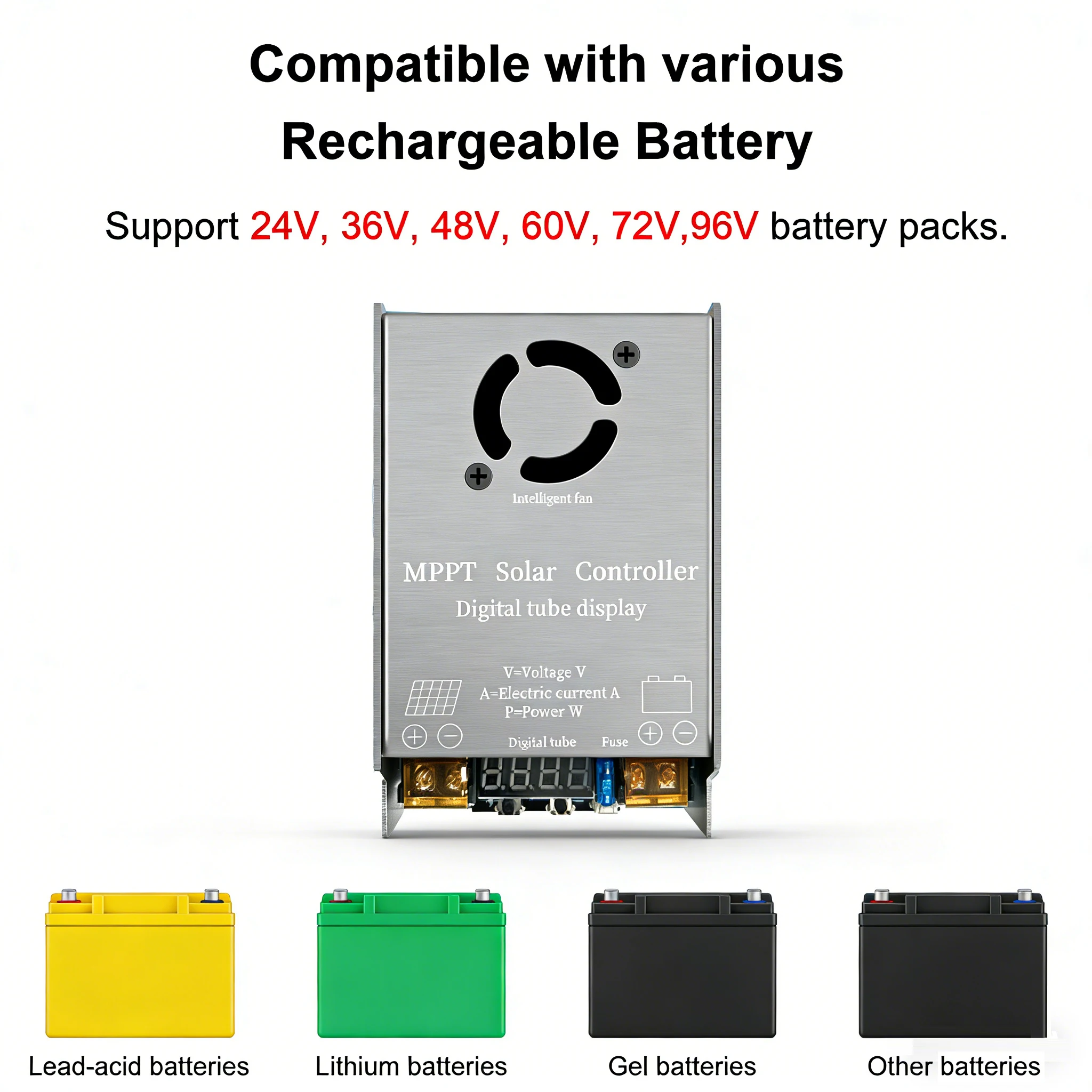

Supporta un ingresso di tensione a circuito aperto del pannello solare da 9V a 60V e una tensione di carica in uscita boost da 12V a 120V, specificamente per batterie al piombo-acido (Gel), LiFePO4 e al litio ternario da 24V/36V/48V/60V/72V/96V. Il design core boost richiede che la tensione del pannello solare sia inferiore a quella della batteria per la ricarica, con molteplici protezioni intelligenti e display digitale, ideale per sistemi di accumulo di energia domestica, alimentazione elettrica per esterni e scenari di ricarica solare industriale.
-

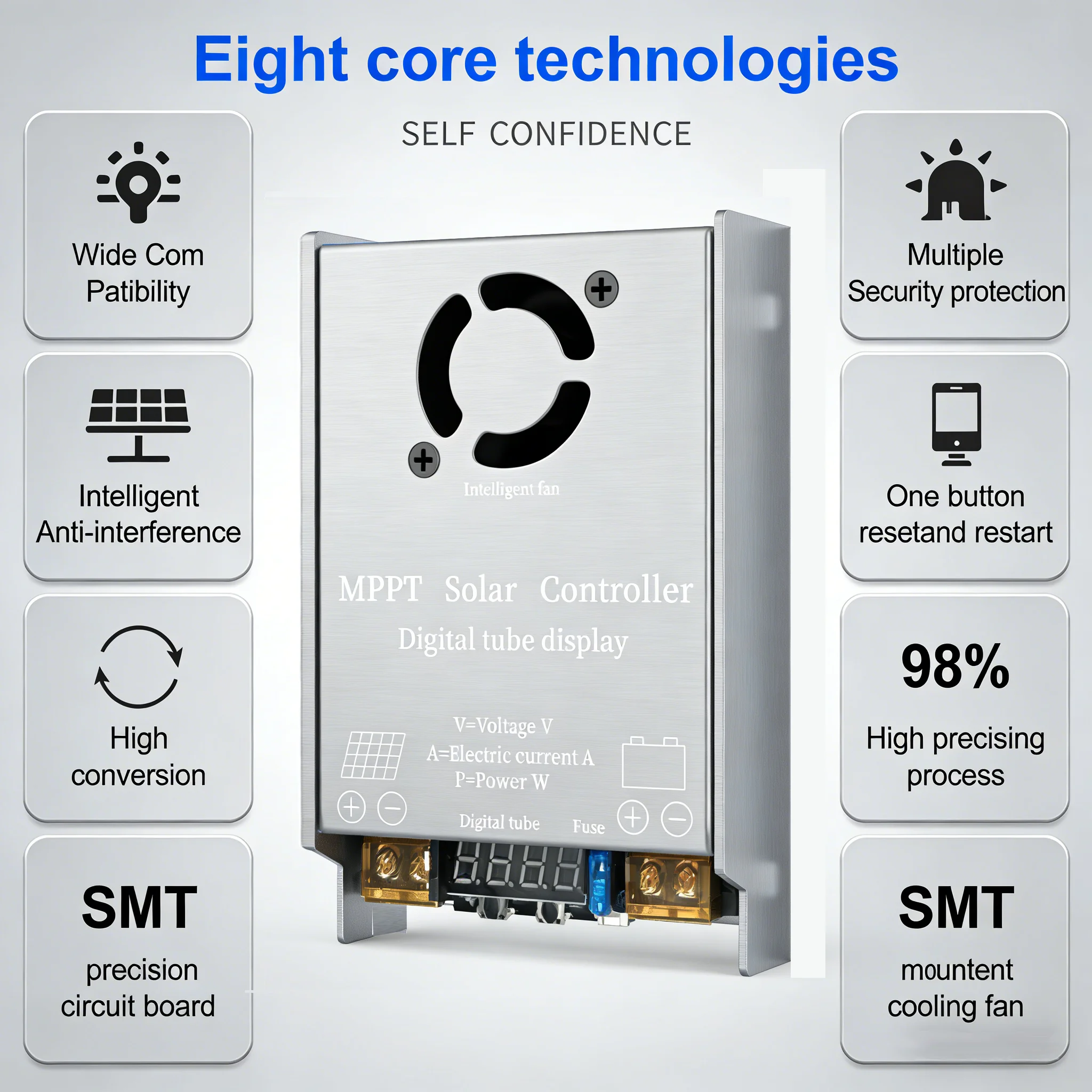

Tracciamento di Potenza MPPT ad Alta Efficienza
-
Efficienza di tracciamento MPPT massima fino al 98%, traccia in modo intelligente l’intensità della luce solare per catturare l’energia solare al massimo.
-
Sistema alimentato da pannelli solari, nessuna alimentazione aggiuntiva necessaria, più ecologico e a risparmio energetico.
-
-
Impostazione precisa della tensione e compatibilità con più batterie
-
Regola la tensione di carica tramite i pulsanti +/- con una precisione di 0,1V, adatta per batterie al piombo-acido, LiFePO4 e al litio ternario.
-
Tensione di carica standard preimpostata per diverse batterie (14,4V*S per piombo-acido, 3,65V*S per LiFePO4, 4,2V*S per Li-ion), facile da impostare.
-
-
Display Digitale Intelligente e Basso Consumo Energetico
-

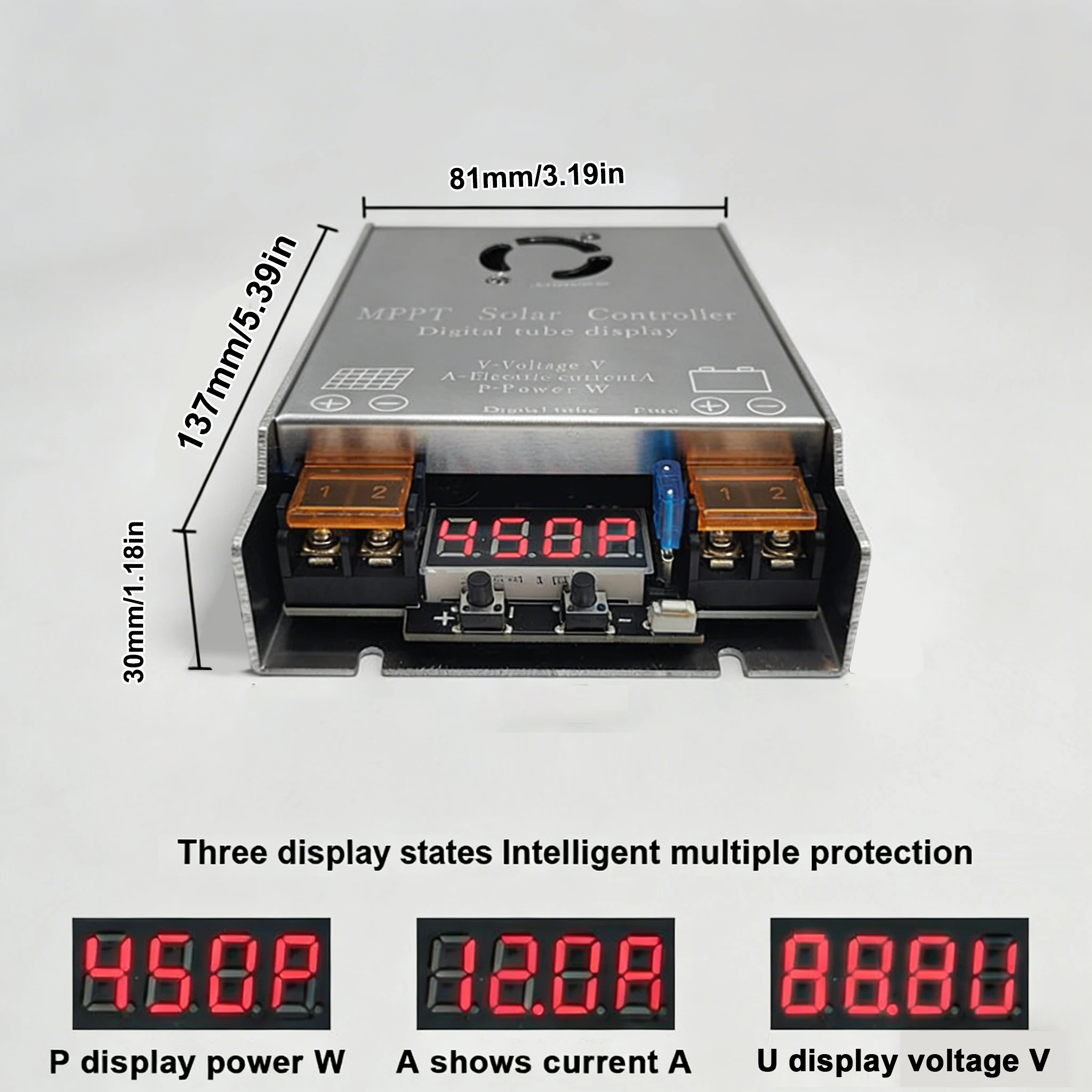

Display a tubo digitale LED con scorrimento per la visualizzazione della corrente del pannello fotovoltaico (A), della potenza (P/W) e della tensione della batteria (V), monitoraggio in tempo reale dello stato del sistema.
-
Visualizza il flash automatico/spegnimento quando non c’è/bassa corrente per risparmiare energia, adatto per l’uso nei giorni nuvolosi/notte/garage.
-
-
Controllo Intelligente della Temperatura di Raffreddamento
-
Ventola intelligente integrata, si accende automaticamente a 45 ℃ e si spegne a 42 ℃, riduce il consumo energetico e migliora l’efficienza lavorativa.
-
Riduci in modo intelligente la corrente di carica quando la temperatura supera gli 85℃, evitando danni al dispositivo causati dal surriscaldamento.
-
-
Nome del prodotto: Controller Solare Boost MPPT con Display Digitale
-

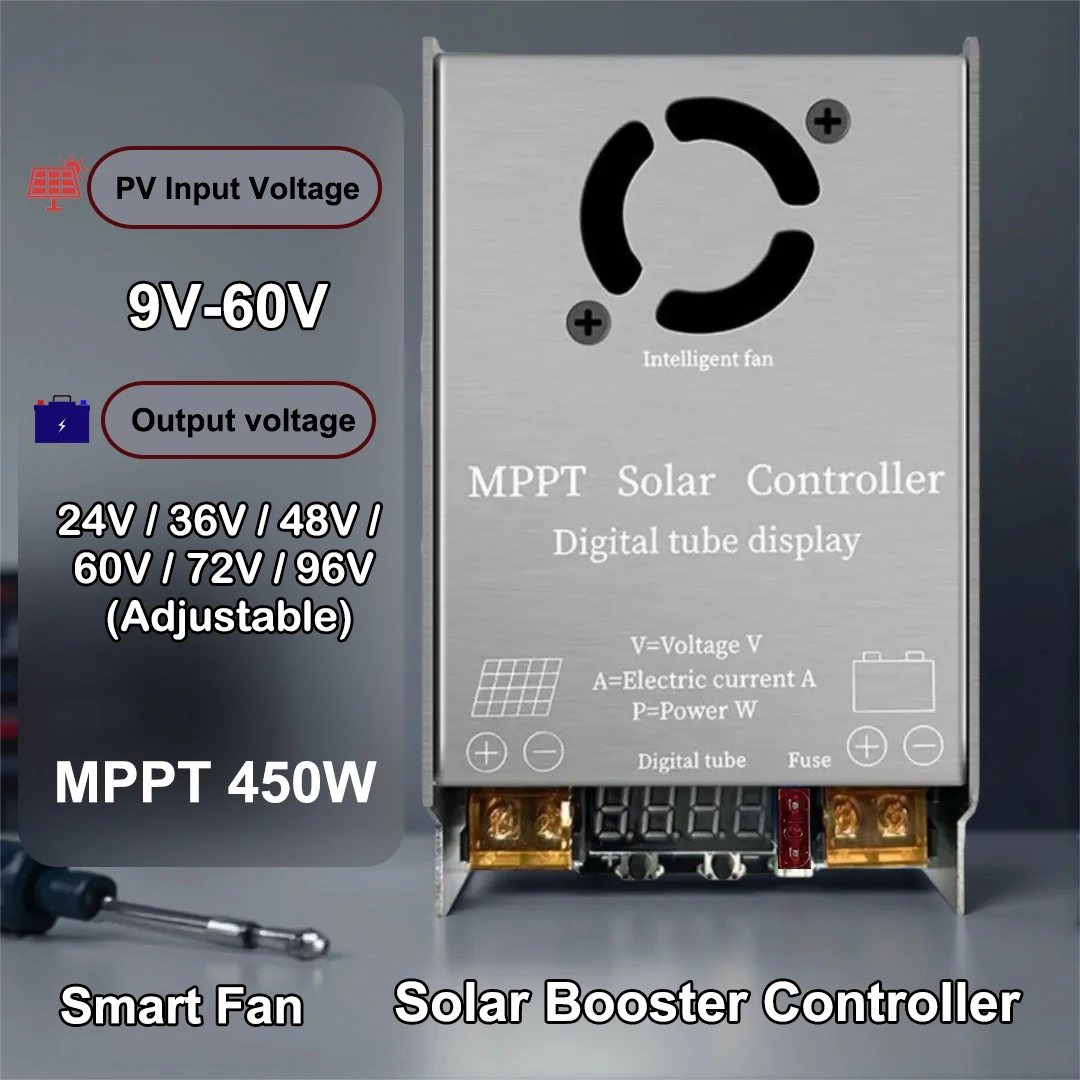

Ingresso Pannello Solare: Tensione a circuito aperto 9V-60V
-
Aumenta la Tensione di Uscita: 12V-120V (per pacchi batteria da 24V/36V/48V/60V/72V/96V)
-
Corrente massima: 12A (protezione da sovracorrente)
-
Potenza nominale: Sistema 18V-300W / Sistema 36V-450W
-
Tipi di batterie compatibili:
Piombo-acido (Gel) / LiFePO4 / Batteria al litio ternaria -
Efficienza di Conversione MPPT: Max 98%
-
Materiale della scocca: Lega di magnesio e alluminio
-
Livello di protezione: IP30
-
Temperatura di esercizio: -20℃ ~ +60℃
-
Dimensioni e peso: 113*86*39mm / 342g
-
Protezioni Complete dei Circuiti: Protezione integrata da sovraccarico, sovracorrente da 12A, corrente inversa e cortocircuito, per una protezione completa del controller e del pacco batteria da eventuali danni.
-
Protezione Intelligente della Temperatura: Riduzione automatica della corrente di carica quando la temperatura supera gli 85℃ e sistema di raffreddamento con ventola intelligente per evitare il surriscaldamento e garantire un funzionamento stabile.
-
Progettazione di Circuiti Sicuri: Si consiglia di installare un fusibile a intervento ritardato in base alla corrente nominale, per prevenire il rischio di cortocircuito del pacco batteria e dei cavi. Il design con terminali isolati evita scosse elettriche.
-
Passaggi di impostazione
-

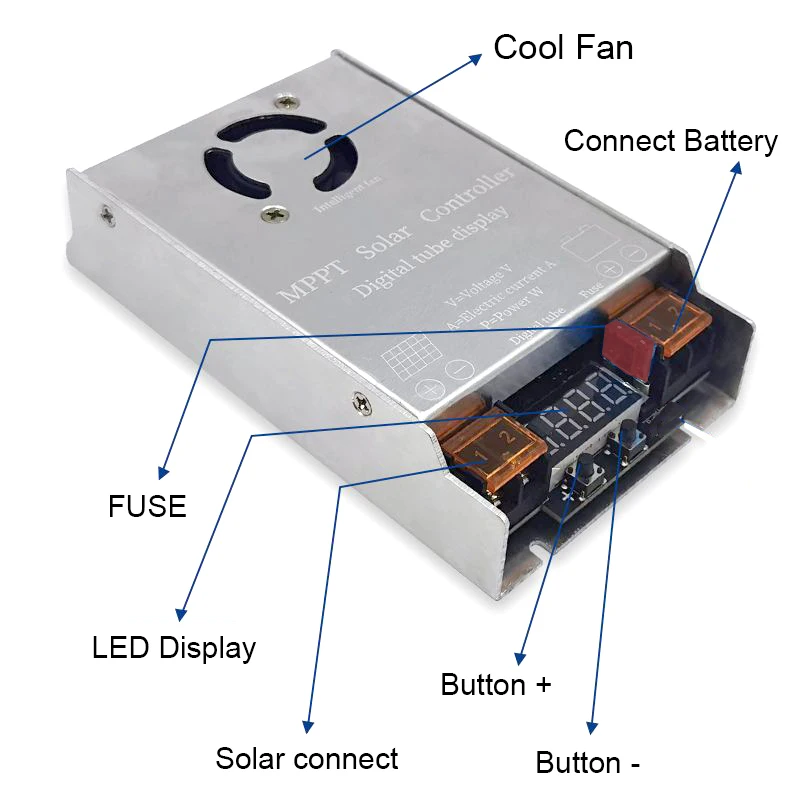

Collega prima il controller al pannello fotovoltaico, quindi tieni premuto il pulsante su/giù finché il display LED non lampeggia.
-
Regolare la tensione di carica desiderata con i pulsanti +/-; il display smetterà di lampeggiare e l’impostazione verrà salvata automaticamente.
-
-
Tensione di carica completa standard
-
Piombo-Acido: 14,4V * S (S = numero di stringhe di batterie)
-
LiFePO4: 3,65 V * S (S = numero di stringhe di batterie)
-
Li-ion ternario: 4,2 V * S (S = numero di stringhe di batterie)
-
Importante: la tensione a circuito aperto del pannello solare NON PUÒ superare la tensione di carica completa della batteria.
-

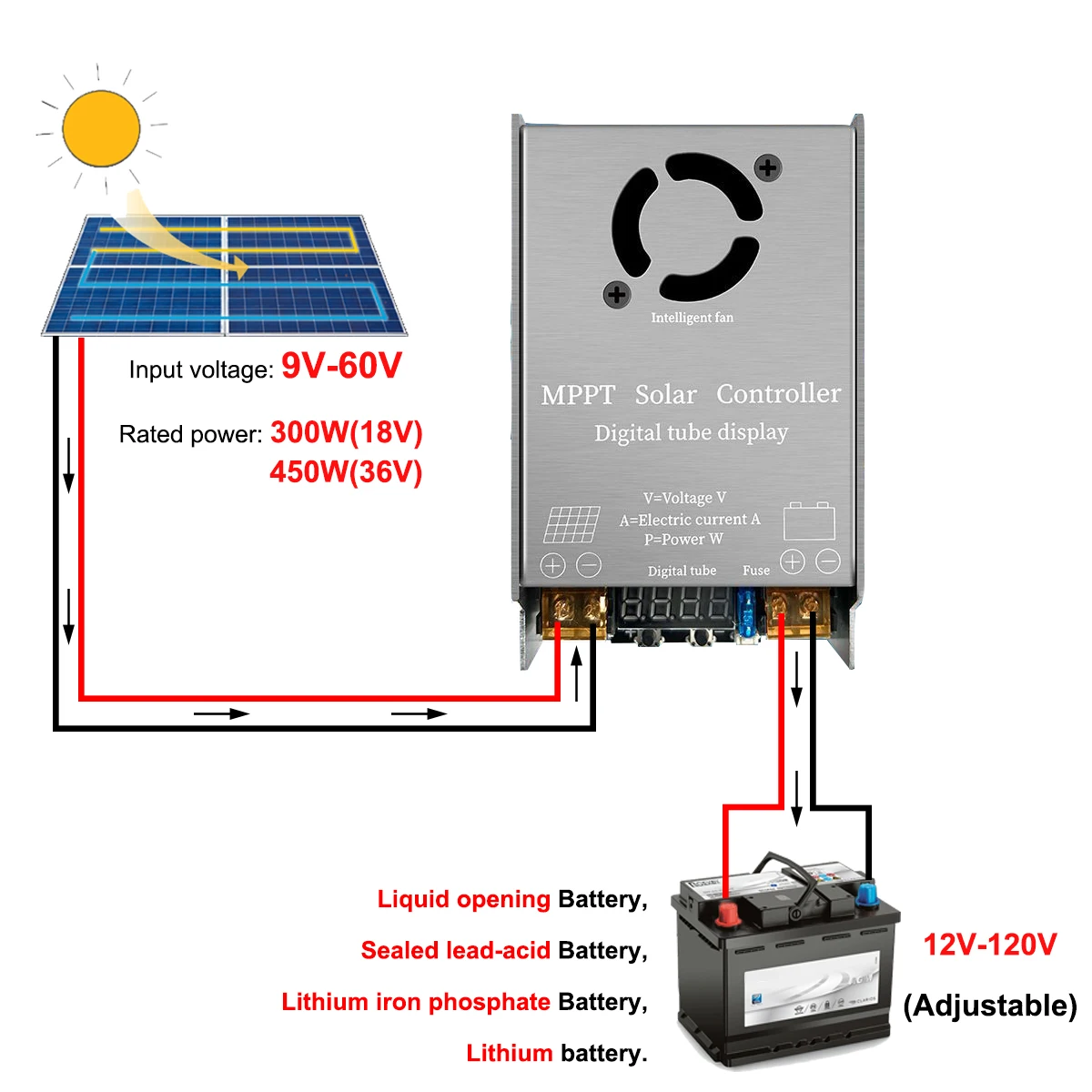

Passaggio 1: collegare il cavo positivo del pannello solare alla porta positiva del controller (icona del pannello solare).
Passaggio 2: collegare il cavo negativo del pannello solare alla porta negativa del controller (icona del pannello solare).
Passaggio 3: collegare il cavo positivo della batteria alla porta positiva del controller (icona della batteria).
Passaggio 4: collegare il cavo negativo della batteria alla porta negativa del controller (icona della batteria), il sistema si avvia automaticamente con la luce solare.
Raccomandazioni principali per l’uso
1. Non sovraccaricare il controller, installalo in un ambiente ben ventilato per la dissipazione del calore.
2. Installa un interruttore tra il pannello solare/batteria e il controller per prevenire scintille durante il cablaggio.
3. Carica completamente il pacco batteria almeno una volta al mese per evitare danni permanenti alla batteria.
4. Pannello solare da 18V (22V a circuito aperto) in serie/parallelo, pannello solare da 36V (44V a circuito aperto) in parallelo per l’uso con più pannelli.
-
Il pacco batteria immagazzina una grande quantità di energia.vieta il cortocircuitoUtilizzare strumenti isolati durante il cablaggio e la manipolazione.
-
Il pacco batteria produce gas infiammabili, tenere lontano da fiamme libere e garantire una buona ventilazione durante lo stoccaggio.
-
Tenere i bambini lontani dal controller e dalla batteria per evitare incidenti di sicurezza.
-
Non sostituire il fusibile con un valore nominale più alto o con un filo di rame, seguire le raccomandazioni di sicurezza del produttore della batteria.
-
La ricarica si interrompe automaticamente quando il display mostra 0,0 A, il che significa che la batteria è completamente carica.
1 × Manuale utente in inglese (versione aggiornata)
2 × Fusibile a intervento ritardato
