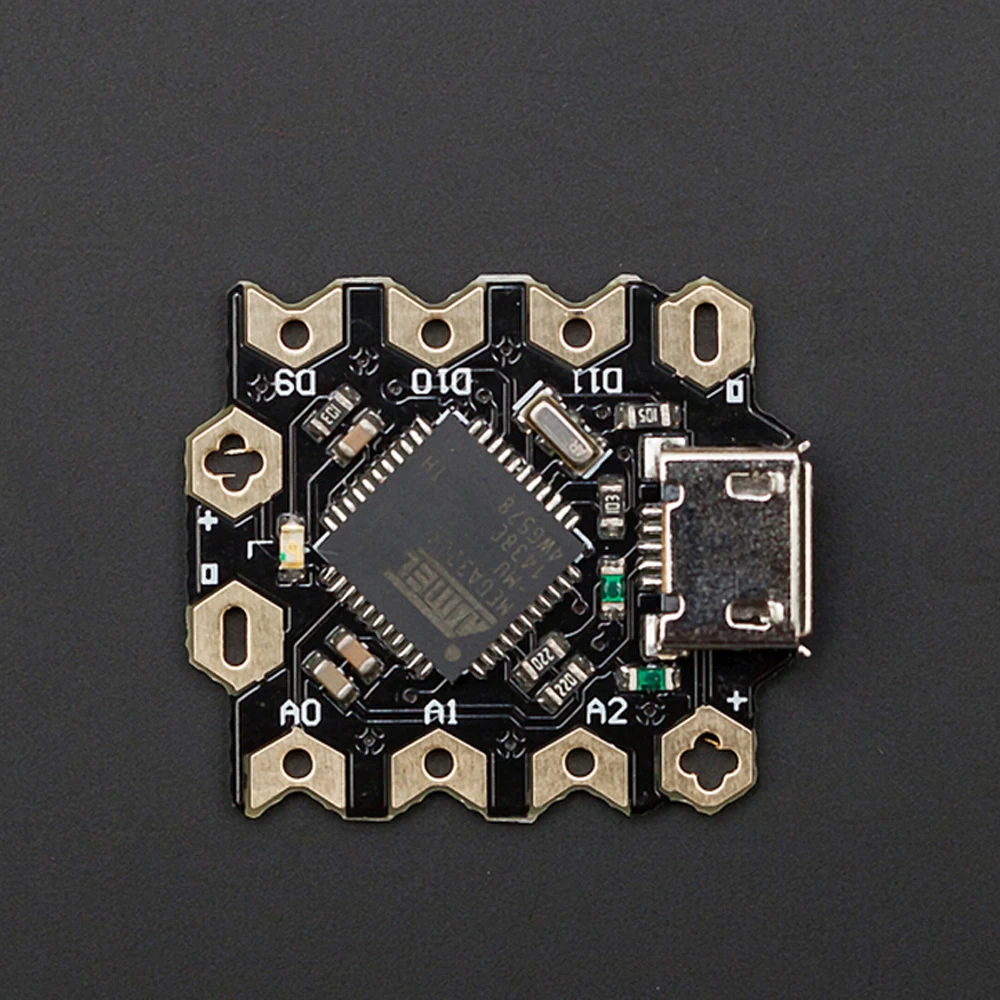

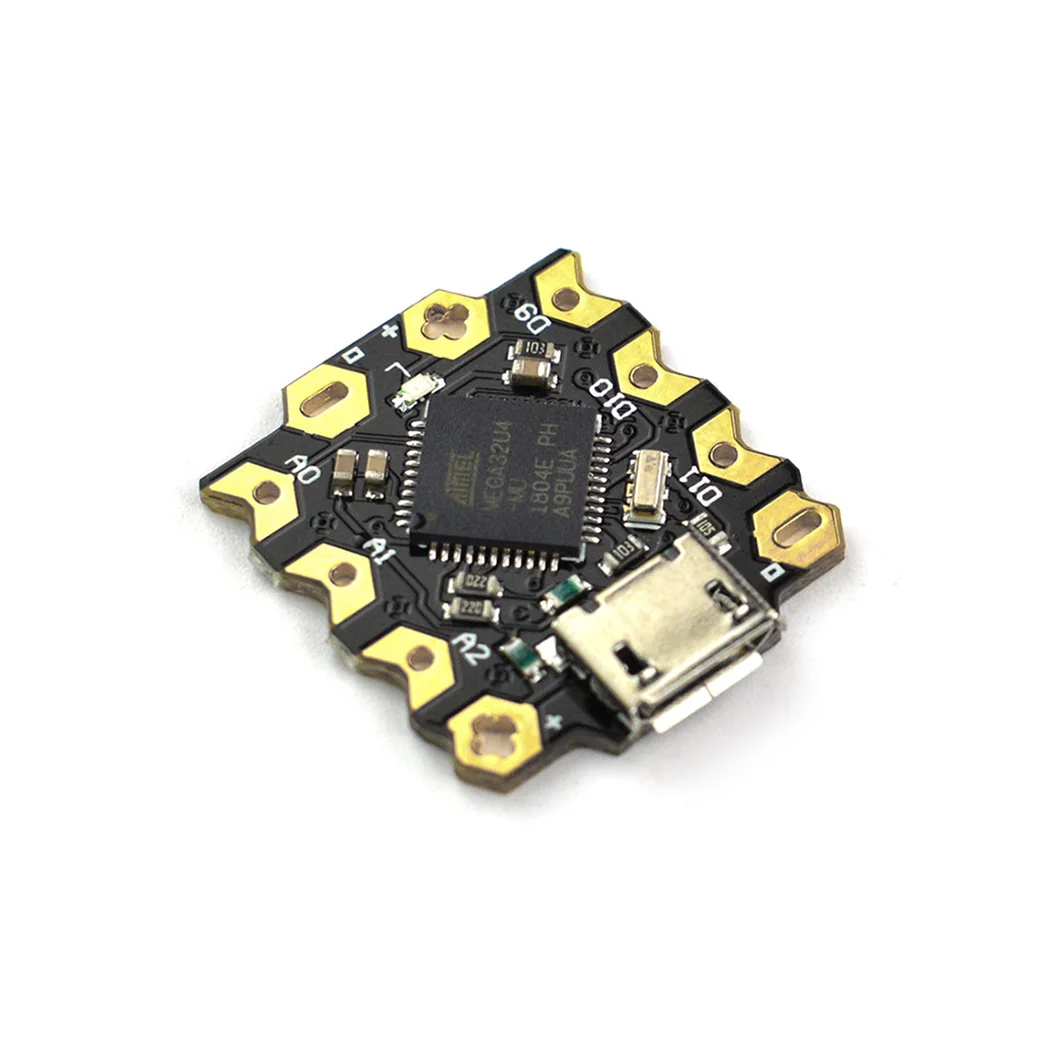

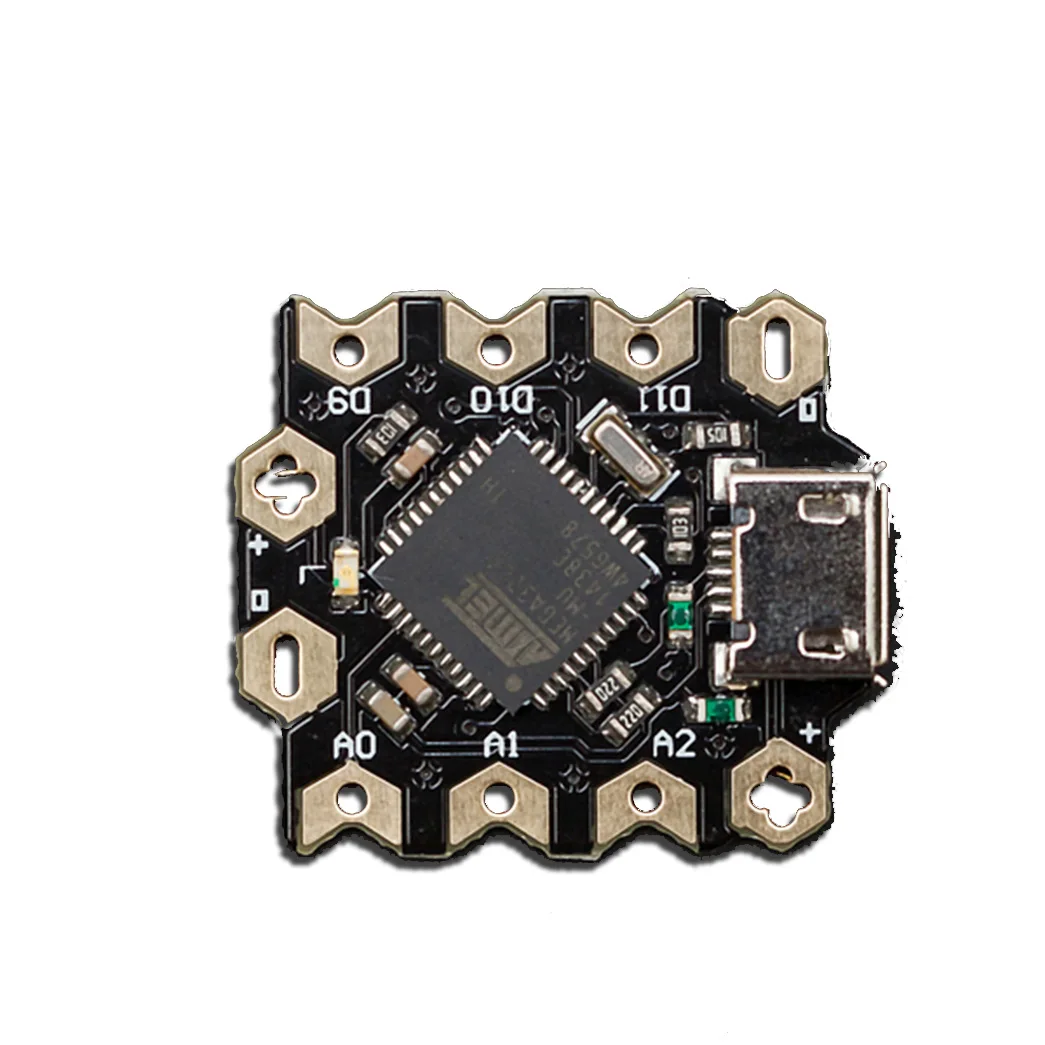

Scheda controller DFRobot Beetle mini/micro Arduino ATmega32u4 16 MHz 5 V Compatibile con Arduino Leonardo per progetti usa e getta a basso costo
Introduzione
Beetle, una scheda di sviluppo Arduino Mini, è piccola come una moneta ma contiene un potente nucleo 32U4, completamente compatibile con Leonardo.Le sue dimensioni in miniatura e i cuscinetti di saldatura generosamente spaziati lo rendono eccezionalmente adatto per progetti fai-da-te, in particolare le creazioni indossabili.
Sebbene le schede Arduino comunemente utilizzate come UNO, Leonardo e Nano offrono un numero maggiore di pin, la loro ingombro maggiore rivela un inconveniente per l’integrazione nei progetti.Inoltre, i piccoli cuscinetti di saldatura sulle schede come quelle Nano sono difficili da lavorare, spesso portando a connessioni non affidabili.
Saldatori ad ampio spaziatura, interfacce versatili
Il microcontrollore Beetle affronta queste limitazioni mantenendo un ingombro minimo e impiegando un design ad ampio spaziatura per i cuscinetti di saldatura, garantendo una saldatura facile e affidabile.Ciò rende straordinariamente conveniente l’integrazione nei tuoi progetti.Inoltre, il design del cuscinetto di saldatura a forma di V consente di attorcigliare e cucire saldamente i collegamenti dei cavi sui tessuti, eliminando la necessità di saldatura.

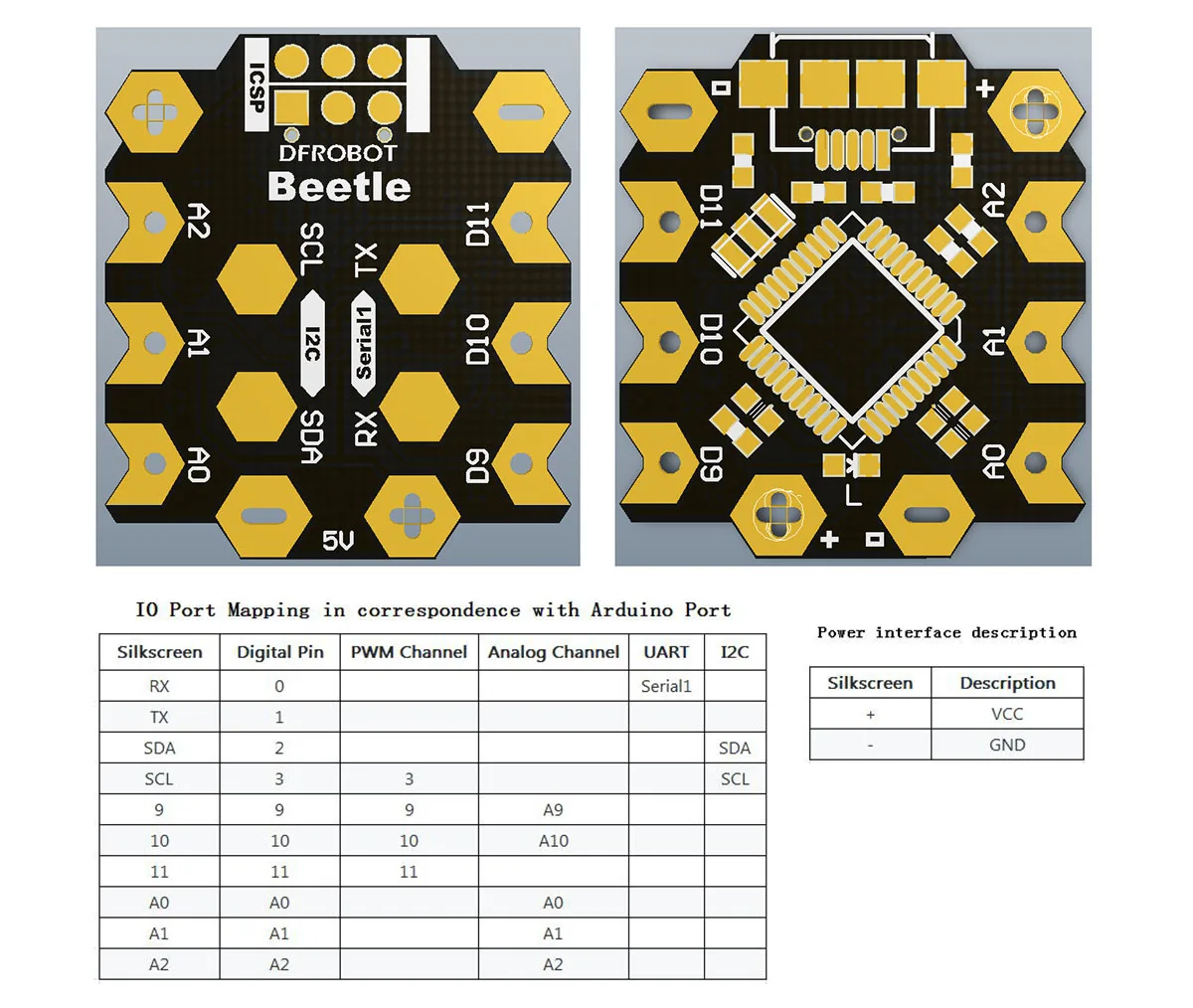

Nonostante le sue dimensioni ridotte, Beetle riesce ancora a incorporare 3 porte digitali indipendenti, 3 porte analogiche indipendenti (che possono funzionare anche come porte digitali), 1 set di interfaccia UART, 1 set di interfaccia I2C, 4 porte PWM compatibili e 2 porte di alimentazione.
Con le sue dimensioni compatte, ampi cuscinetti di saldatura e le interfacce versatili, queste funzionalità di design sono strumentali nel migliorare la tua capacità di creare e sviluppare progetti affascinanti.

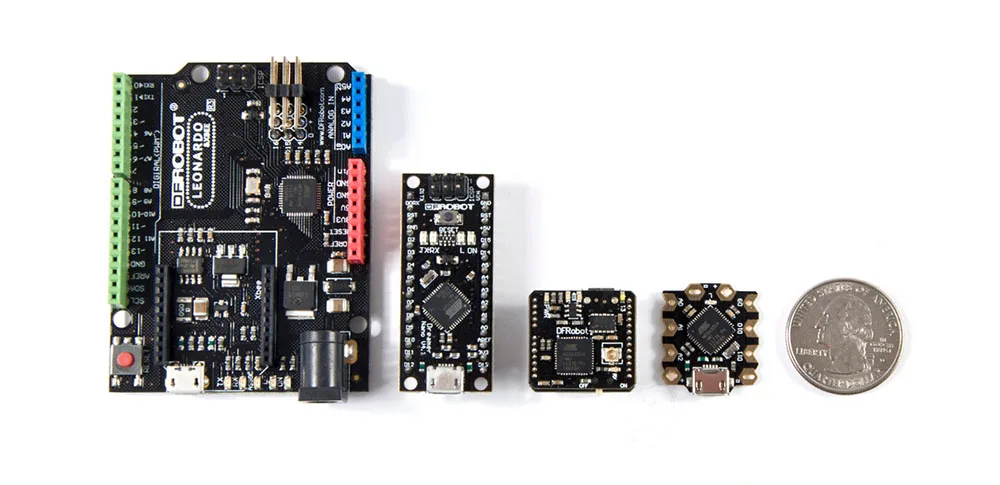

da sinistra a destra: DFRduino Leonardo, Nano, Nova e Beetle

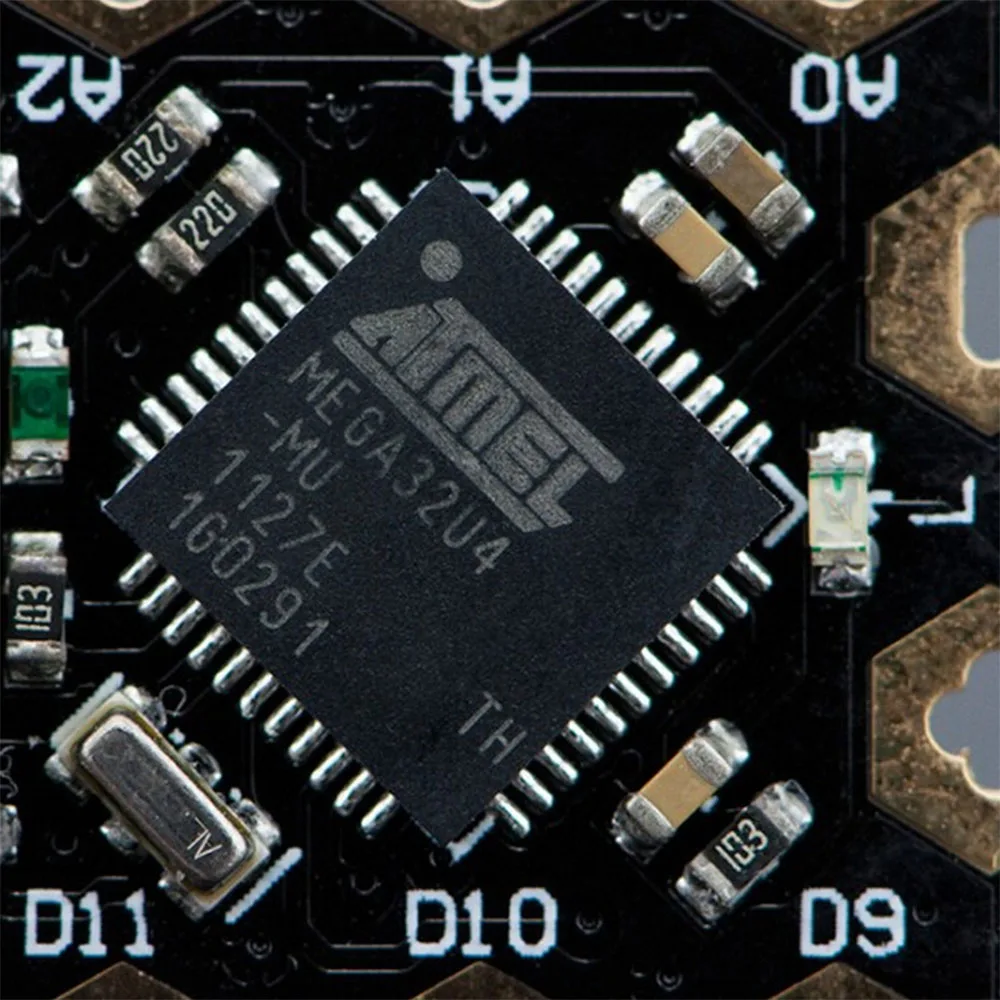

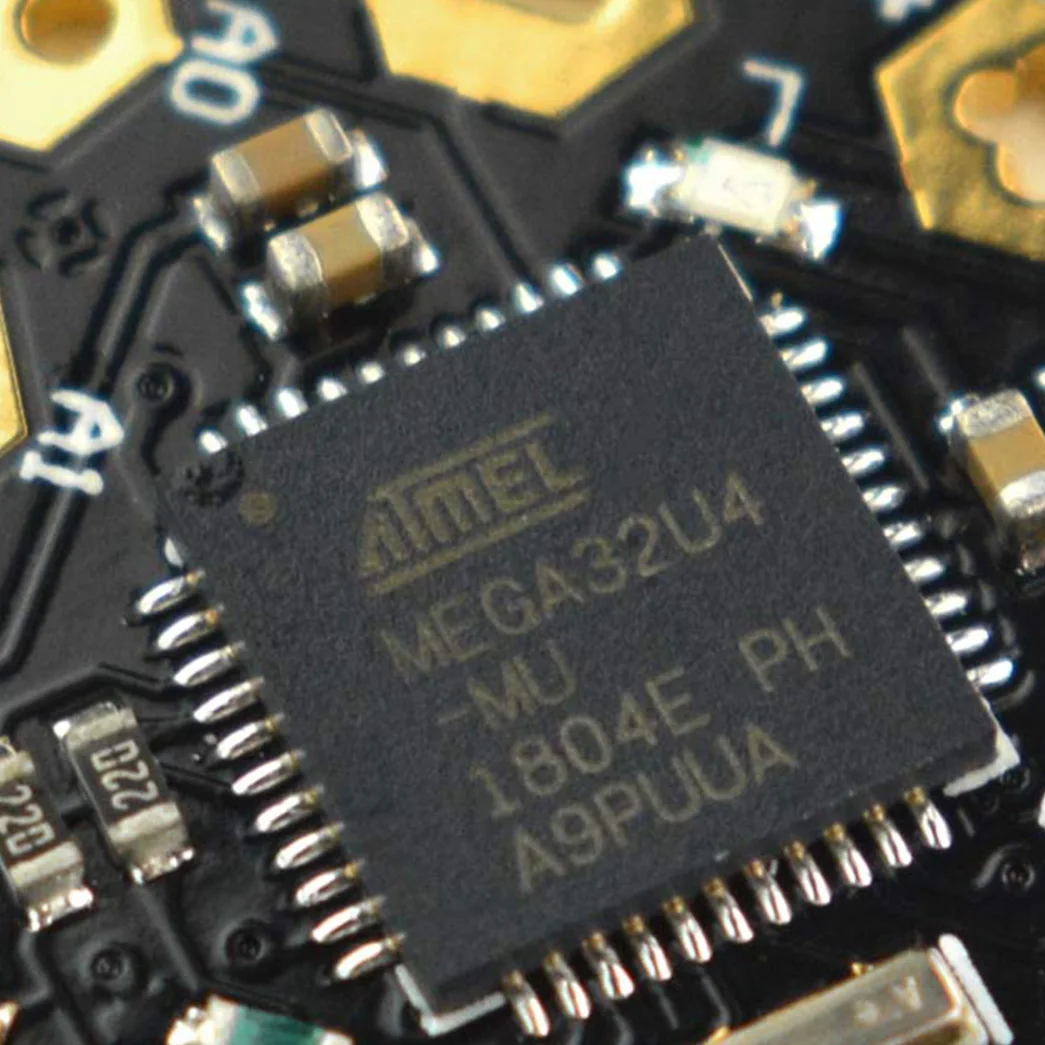

Viene fornito con Atmel ATmega32U4 (scheda tecnica) @16 MHz di tempo di clock e ha ampliato quantità di interfacce: 10 pin digitali, 5 pin analogici e 4 pin Pwn.Per renderlo ulteriormente facile da usare, è compatibile con Micro USB in modo che la programmazione e il test diretti non siano più mal di testa.Seleziona “Arduino Leonardo (strumenti – scheda – Arduino Leonardo nell’IDE Arduino), ATmega32U4 viene fornito pre-masterizzato con un bootloader che ti consente di caricare qualsiasi nuovo codice applicabile ad Arduino Leonardo.
Basso costo ma potente
Essendo il modello più piccolo compatibile con DFRobot e Arduino Leonardo, Beetle vanta funzionalità potenti simili.Ha lo scopo di rispondere alle preoccupazioni dei controller a basso costo, garantendo la facilità d’uso e fornendo una soluzione conveniente per progetti una tantum come attività fai-da-te, officine, progetti regalo, tessili elettronici e scopi educativi.
Per gli studenti e i creatori che potrebbero non sopportare il peso di costi eccessivi di acquisizione hardware, Beetle funge da eccellente soluzione.Le sue dimensioni compatte e le interfacce semplificate offrono funzionalità sufficienti pur mantenendo un costo basso, rendendolo estremamente adatto per ambienti educativi e progetti di prototipi, in particolare in situazioni in cui i budget sono limitati.
Facile da usare
L’MCU Beetle è completamente compatibile con la scheda Arduino Leonardo.Deriva la sua nozione fondamentale del minimalismo senza compromettere la funzionalità.
Essendo la scheda DFRobot più piccola compatibile con Arduino Leonardo, gode di funzionalità potenti simili.Beetle mira a risolvere i problemi del controller a basso costo, facilità d’uso correttamente e a fornire una soluzione a basso costo per progetti usa e getta, come progetti fai-da-te, officine, progetti regalo, tessili elettronici ed istruzione.Per gli studenti e i produttori che non possono permettersi troppi acquisti hardware, Beetle può essere un’ottima soluzione per loro.
DFRobot ha lanciato che è un nuovo prodotto chiamato Beetle BLE – La scheda più piccola con Bluetooth 4.0 (BLE), una scheda basata su Arduino Uno.È probabilmente la scheda compatibile con Arduino più piccola sul mercato.
Novità: gli studenti di laurea presso l’Università statale di Utah (USU) hanno lanciato con successo il primo satellite alimentato da Pi in orbita.Il GASPACS CubeSat, sponsorizzato dalla NASA, è dotato di un computer Raspberry Pi Zero, un modulo fotocamera Pi di seconda generazione e un microcontrollore DFRobot Beetle per facilitare le attività di base a un prezzo basso.Leggi di più.
Foto
Caratteristiche

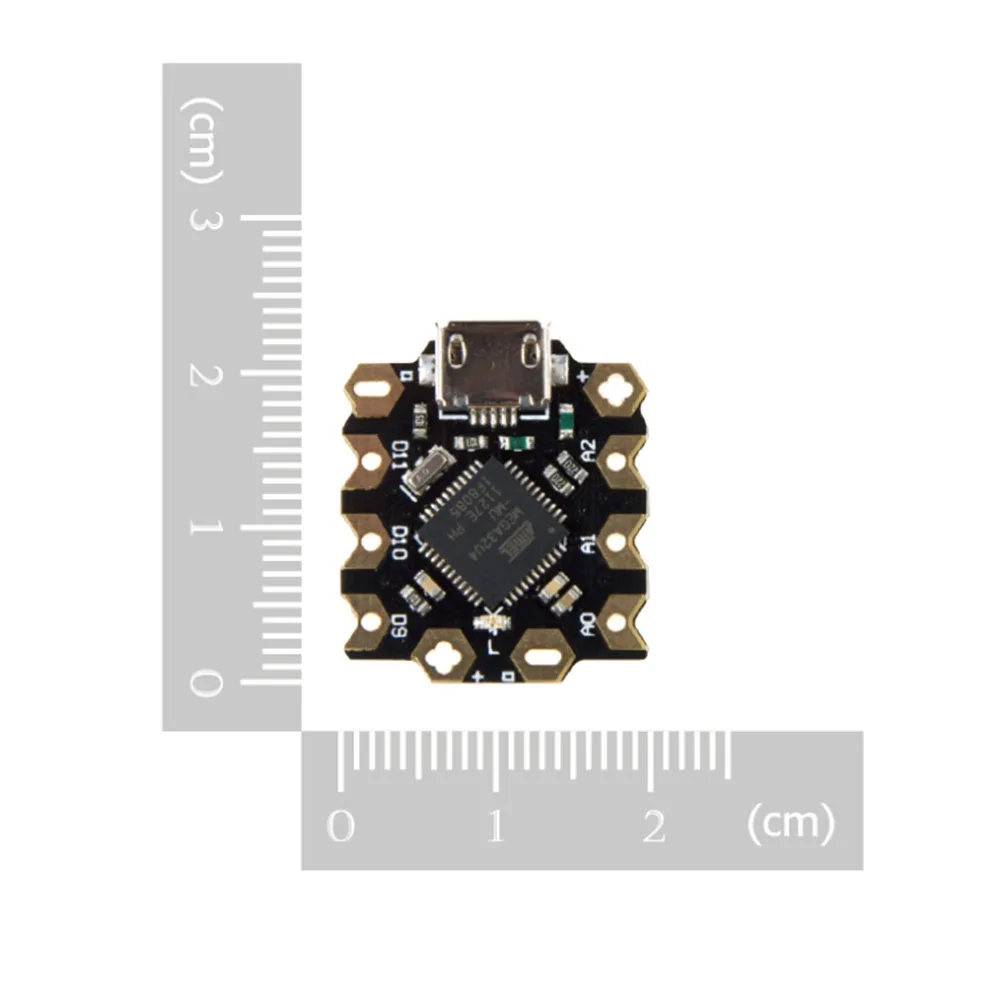

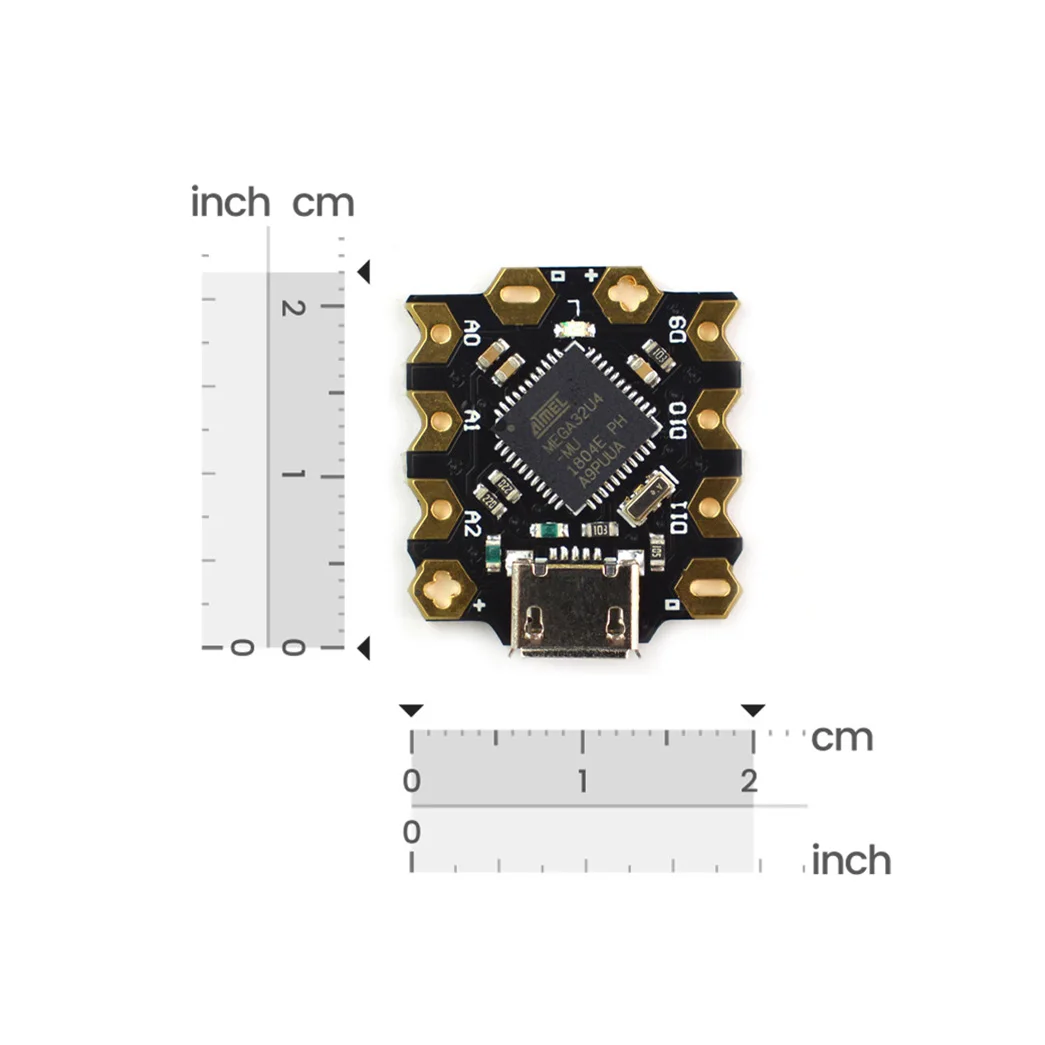

Dimensioni compatte 20 mm X 22 mm

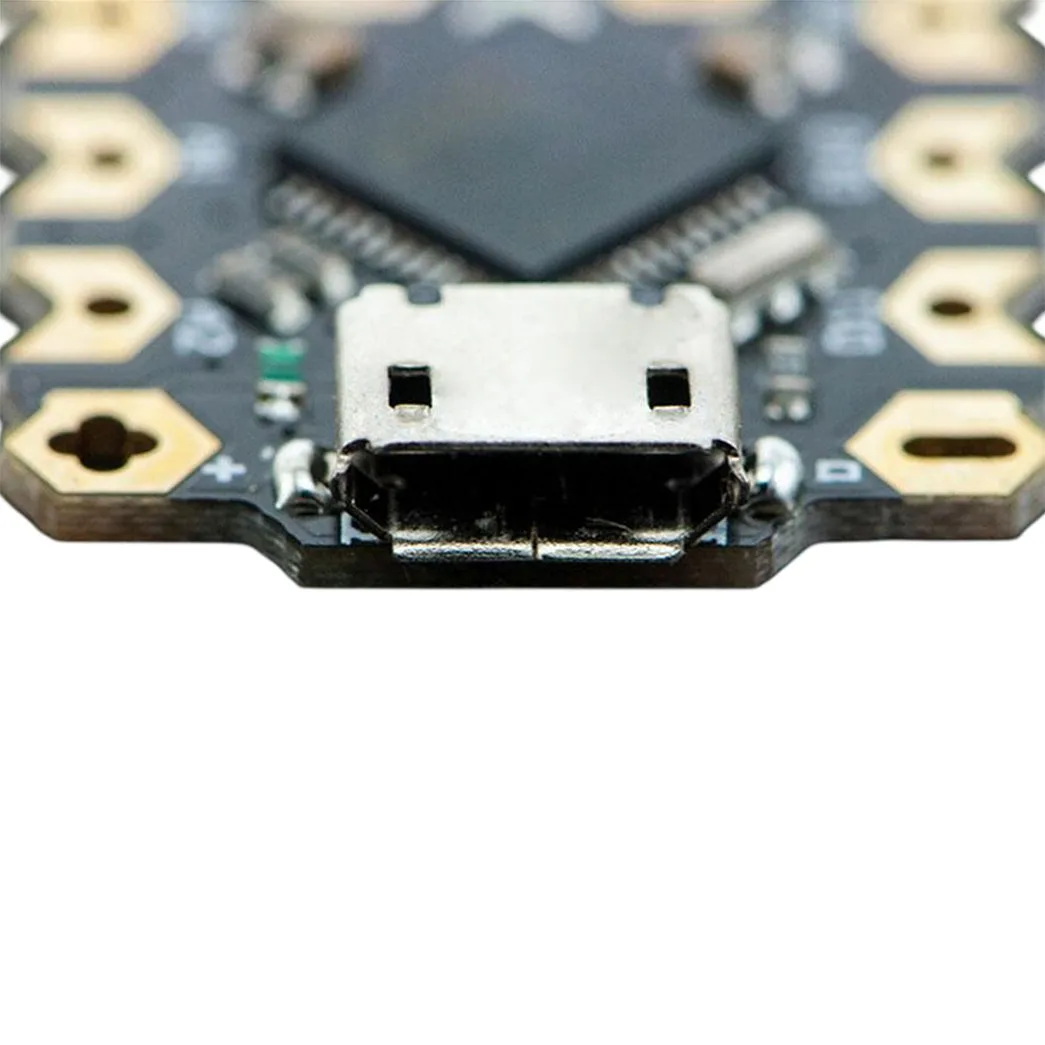

Download diretto e test tramite Micro USB

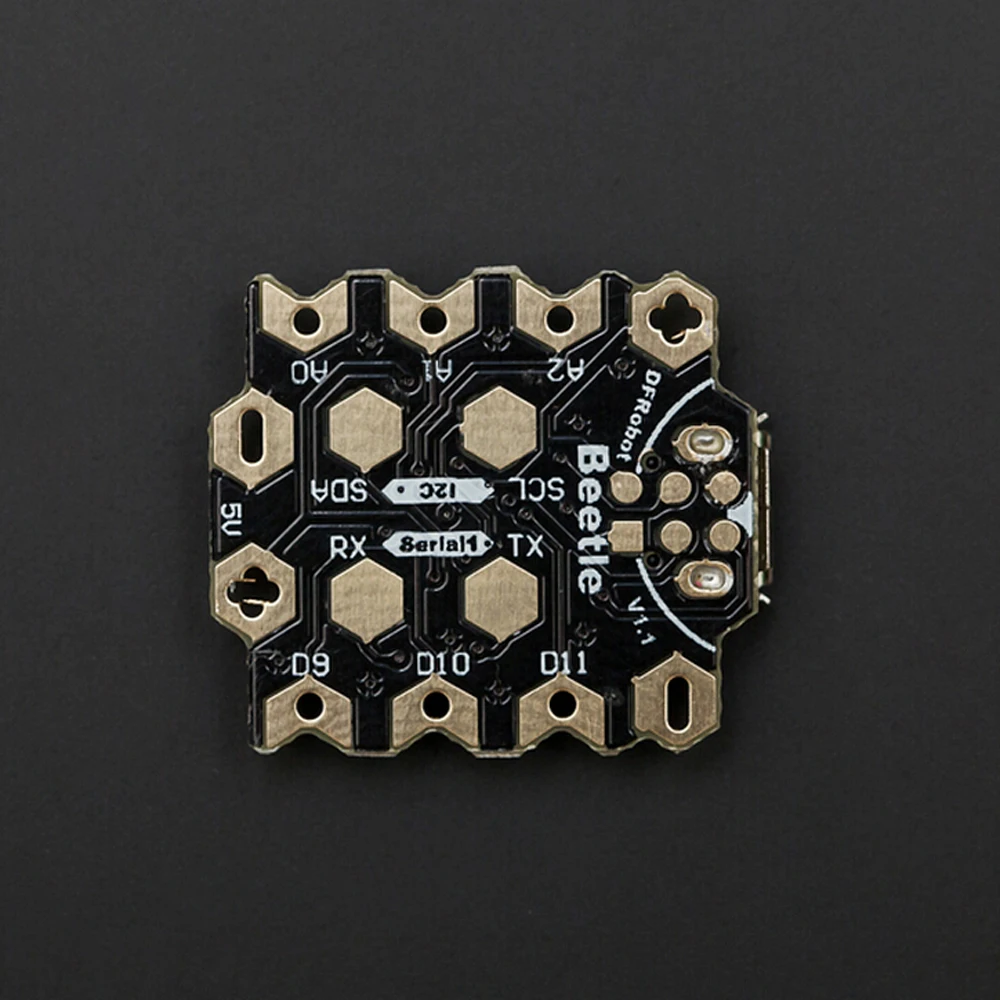

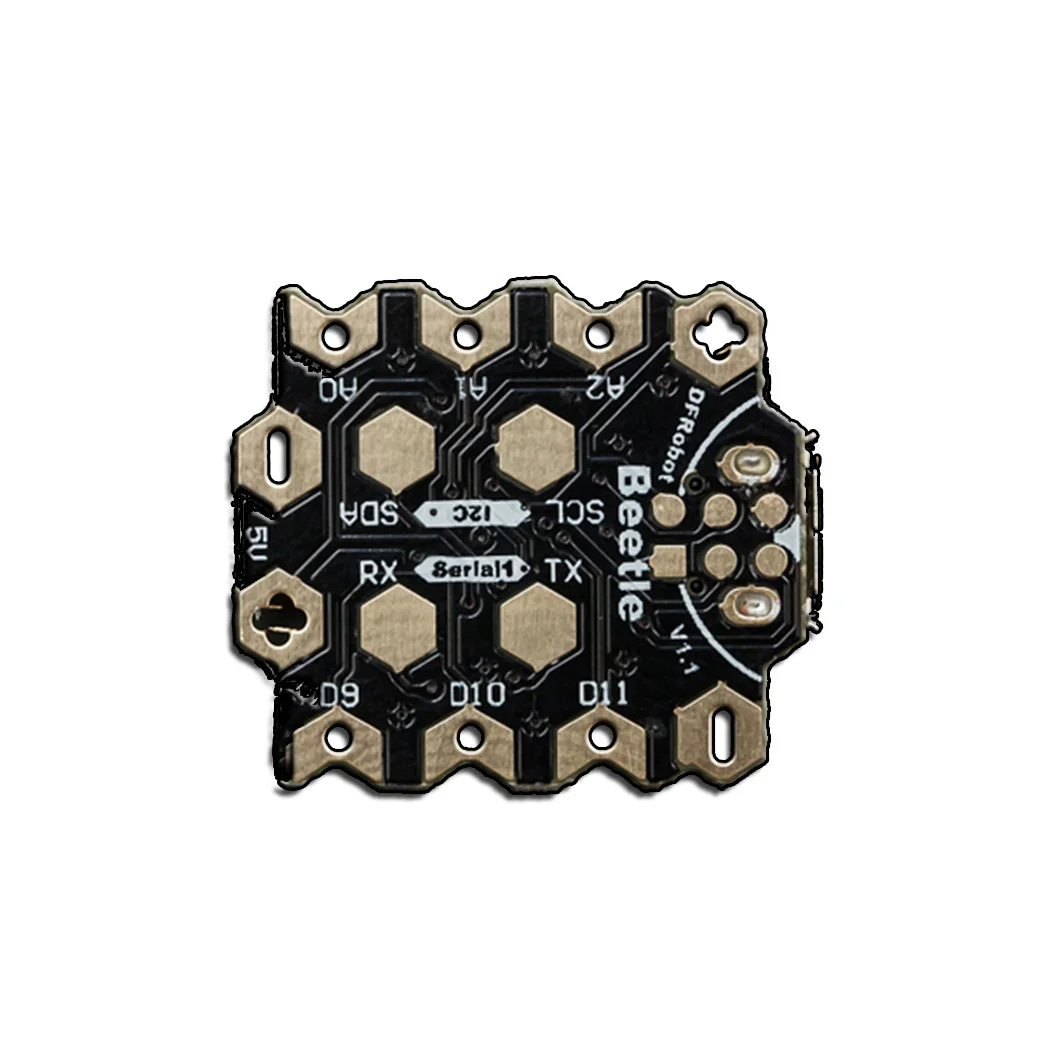

Le porte IO placcate in oro di grandi dimensioni a forma di V rendono comodo per l’utente torcere i fili e possono anche essere cucite direttamente su abiti con filo conduttivo.
Due interfacce di alimentazione placcate in oro a forma di nido d’ape
Indicatore BLINK morbido blu chiaro magico
Specifica
Microcontrollore: ATmega32u4
Velocità dell’orologio: 16 MHz
Tensione operativa: 5 V CC
Pin I/O digitali: 10
Canali PWM: 4
Canali di ingresso analogico: 5
UART: 1
I2C: 1
Micro USB: 1
Porte di alimentazione: 2
Memoria Flash: 32 KB di cui 4 KB utilizzati dal bootloader
SRAM: 2,5 KB
EEPROM: 1 KB
Dimensioni: 20 mm * 22 mm * 3,8 mm
Progetto
Progetto 1: Come realizzare luci LED Music IQ con scarafaggio?
（//www.dfrobot.com/blog-368.html）
Introduzione: Queste luci LED Music IQ con Beetle sono un’applicazione basata su una striscia LED indirizzabile individualmente.
Progetto 2: Come realizzare ali di fata in fibra ottica programmabili?
（//www.dfrobot.com/blog-547.html）
Introduzione: La tecnologia e pochi clic sui pulsanti su Internet ti offrono gli strumenti per creare le tue ali di fata luminose, imparare come realizzarle.

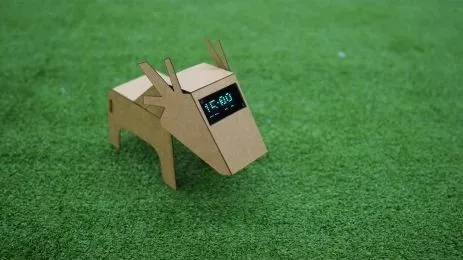

Progetto 3: Orologio di cervo fai-da-te
（//www.dfrobot.com/blog-762.html）
Introduzione: Realizzeremo un orologio da tavolo che mostri l’ora in modo adorabile.Questo prodotto ha un aspetto piuttosto carino e lo schermo LED lo rende bello.
Progetto 4: Come realizzare una maglietta con allarme cuore che corre
（//www.dfrobot.com/blog-977.html）
Introduzione: una taglia cardiaca fai-da-te indossabile in una maglietta da corsa che vibra quando la tua frequenza cardiaca è alta, utilizzando i componenti DFROBOT.
Documenti
Wiki://www.dfrobot.com/wiki/index.php/Beetle_SKU:DFR0282
Schema://image.dfrobot.com/image/data/DFR0282/Beetle%20Sch.pdf
Recensione di One Mans Anthology://www.onemansanthology.com/blog/dfrobot-beetle-vs-sparkfun-arduino-pro-mini-3-3v/
Trinket di Adafruit vs DFRobot’s Beetle – Revisione e confronto (Video)://www.youtube.com/watch?v=V_Jl8u_hveo
Beetle: riduci al minimo i tuoi progetti Arduino (Istruzioni)://www.instructables.com/id/Beetle-Minimize-Your-Arduino-Projects/
Lista di spedizione
Scarafaggio x 1
