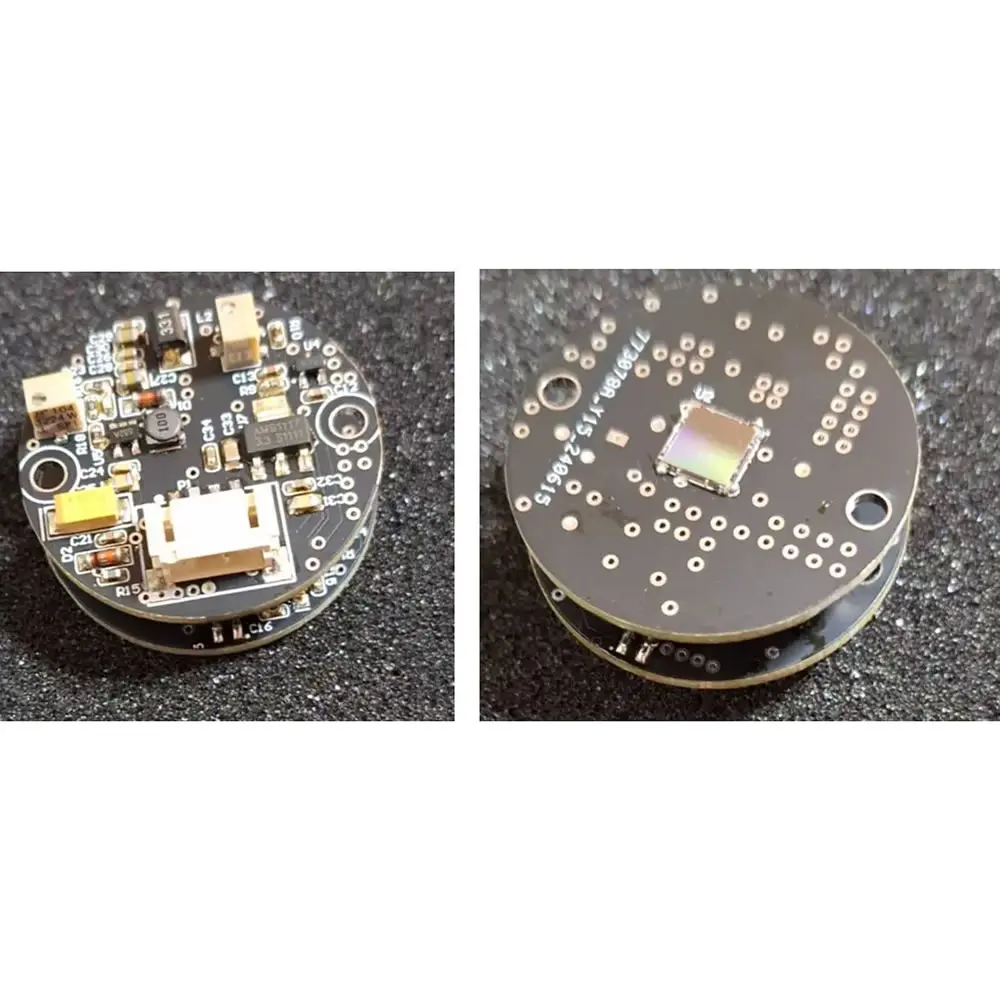

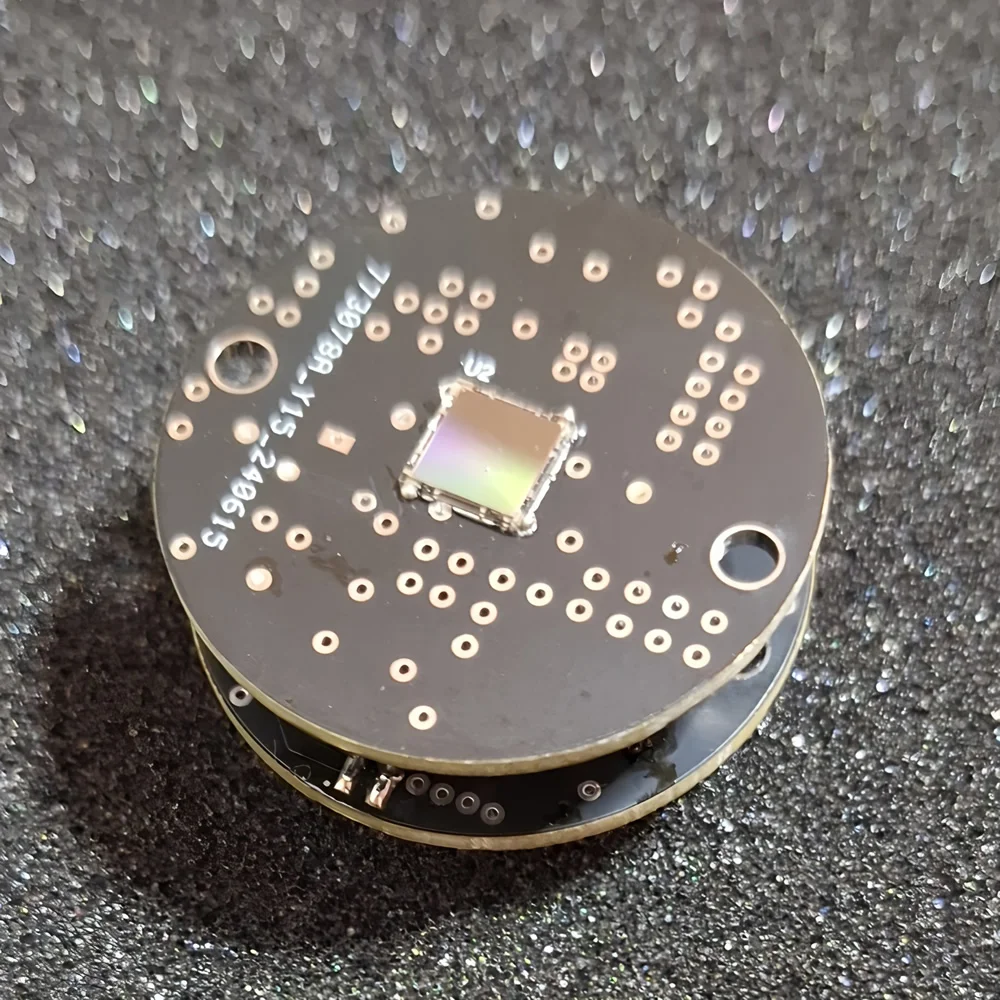

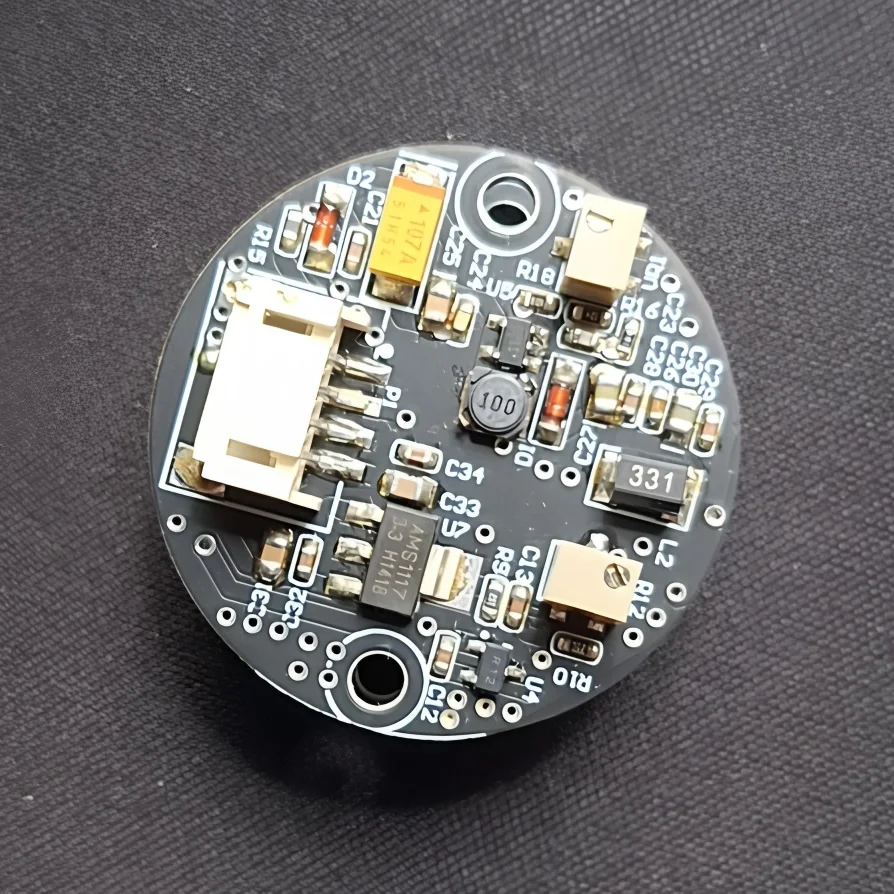

La scheda circolare per il conteggio dei fotoni è alimentata da un singolo alimentatore (tensione + 5 V) e il sensore è costituito da un sensore originale nuovo di zecca (MicroFC60035).È composto da due circuiti stampati superiore e inferiore, con un diametro di 36 mm, un foro di posizionamento sul circuito stampato con un diametro di 3,2 mm, una distanza di 30 mm, e un sensore situato al centro del retro del circuito stampato inferiore.
Interfaccia elettrica:
Il modello del connettore esterno è una presa orizzontale PH2.0-4 con spaziatura di 2,0 mm, e la definizione dei pin è la seguente:
Pin 1: ingresso alimentazione +5V
Pin 3: Uscita a impulsi, l’ampiezza dell’impulso è di circa 0~3,3V, la larghezza dell’impulso è di circa 15ns (non misurata, solo stimata in base ai parametri della scheda tecnica del dispositivo).
2.4 pin: GND, l’interno della scheda è collegato insieme.

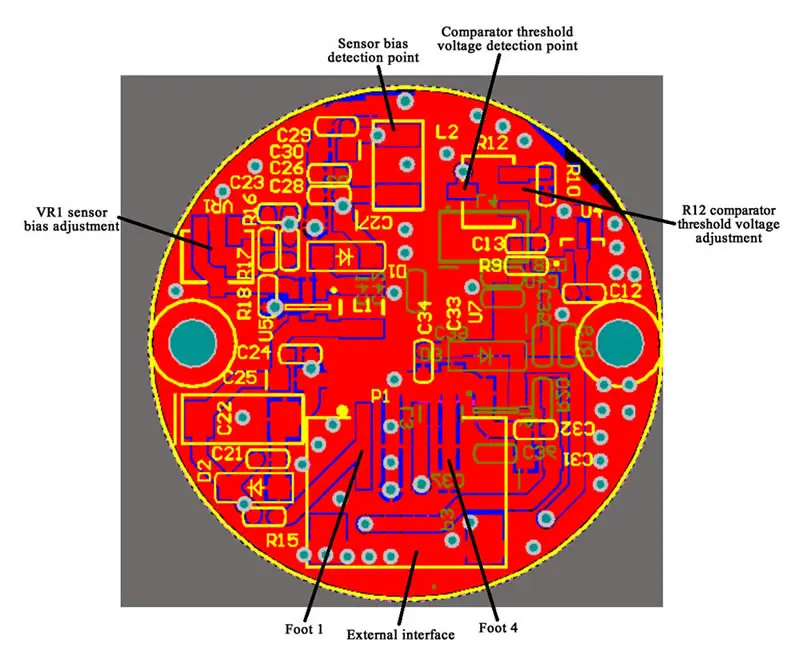

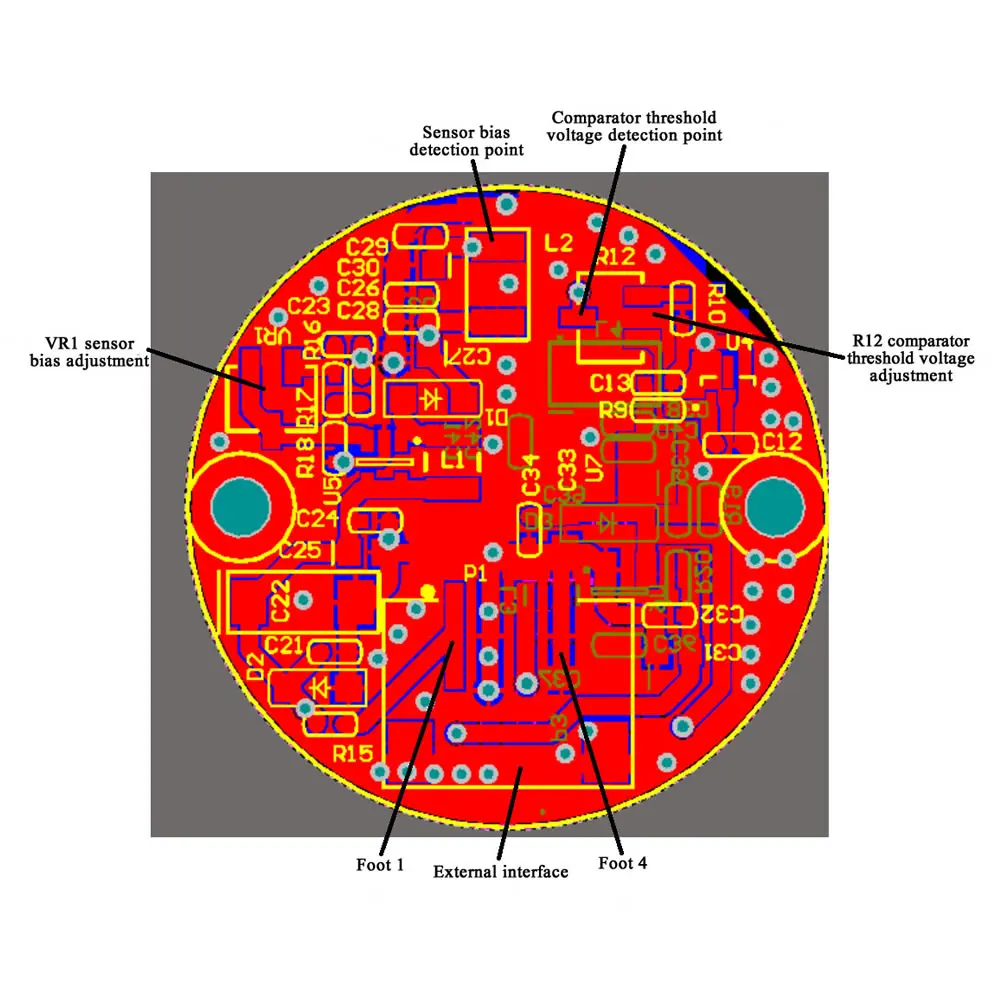

Regolazione della sensibilità:
L’alimentazione di polarizzazione del rilevatore può essere regolata tramite il potenziometro V1 per regolare la sensibilità del sensore.La tensione di polarizzazione può essere rilevata dal punto di test di polarizzazione del rivelatore e la tensione di polarizzazione dovrebbe essere compresa tra 2529 V.
Il principio del circuito dell’amplificatore è mostrato nella Figura 3.Il segnale di uscita del pin F0UT del sensore passa attraverso il preamplificatore ed entra nel comparatore di tensione.L’uscita del comparatore è l’uscita a impulsi del sistema, con un’uscita di circa 0V e un livello alto di circa 3,3V.
Secondo i parametri della SCHEDA DATI del sensore, la larghezza dell’impulso fotoelettronico è di circa 3,2 ns; secondo i parametri della SCHEDA DATI del comparatore, il fronte di salita e il fronte di discesa dell’impulso di uscita sono entrambi di 1,5 ns, e il ritardo è di circa 12 ns.
La fase successiva dell’uscita a impulsi del comparatore dovrebbe essere collegata a un contatore e la frequenza di conteggio non dovrebbe essere inferiore a 80 MHZ.
