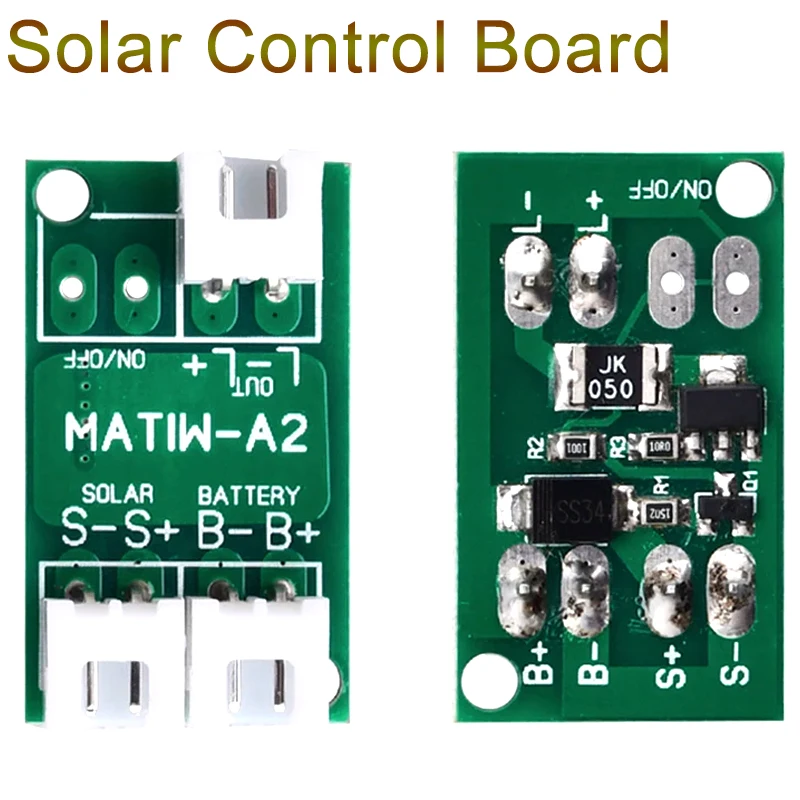

Scheda di Controllo Solare Dispositivo di Controllo di Carica per Generatore Solare Scheda di Controllo del Circuito Inverter Controllo per Lampione Stradale Kit Elettronico Fai-da-Te
Caratteristiche:
Ricarica durante il giorno, accensione automatica delle luci di notte e spegnimento automatico all’alba. La tensione di uscita corrisponde alla tensione di uscita quando la batteria è scarica.Il circuito controlla l’uscita rilevando la variazione della tensione generata dal pannello solare, senza la necessità di elementi fotosensibili; è adatto per una varietà di batterie.
Metodo di cablaggio:
1. Batteria al litio collegata B+B-
2.S+ S- collegare al pannello solare
3.L+L- uscita
Sequenza di cablaggio:
1: Collegare la batteria al litio, la batteria deve avere la scheda di protezione corrispondente
2: Collegare al LED, la batteria al litio è alimentata e il LED si accende.
3: Collegare al pannello solare.In questo momento, il pannello solare è illuminato e il LED è spento, mentre il LED è acceso senza luce.
L’interruttore può essere installato se è necessario spegnerlo di notte o se l’interfaccia SW dell’interruttore è stata riservata per il trasporto e lo stoccaggio.
Precauzioni:
La corrente di uscita stabile della scheda di controllo non deve superare i 600mA, altrimenti potrebbe attivarsi la protezione in uscita.
2: Ricarica e protezione anti-riflusso senza sovraccarico e scarica eccessiva Le batterie al litio devono essere utilizzate con schede di protezione corrispondenti (le batterie dei telefoni cellulari sono tutte dotate di protezione a 3,7V, mentre le 18650 e modelli simili non le dispongono).Le schede di protezione da 3,7 V non possono essere utilizzate in serie)
3: Presta attenzione all’impermeabilizzazione e all’isolamento
4: Le lampade a LED non possono utilizzare il boost drive
5: La tensione della batteria del controller è la tensione di uscita, tensione di limitazione della corrente illimitata, le perle della lampada LED 2V 3V non possono essere utilizzate direttamente, devono essere azionate da una corrente costante step-down o da una resistenza di limitazione della corrente in serie e l’uscita la corrente è la corrente di lavoro massima non costante
Nota Speciale:
1: La potenza in uscita è la potenza effettiva, si prega di confermare il consumo effettivo di potenza del carico prima dell’uso.
2: L’accesso diretto al LED da 3 V può danneggiare il controller o il LED
3: La batteria deve essere dotata di una piastra protettiva e la tensione della batteria deve corrispondere alla tensione a circuito aperto del pannello solare
Elenco dei pacchetti:
Scheda circuito interruttore di controllo solare *1
