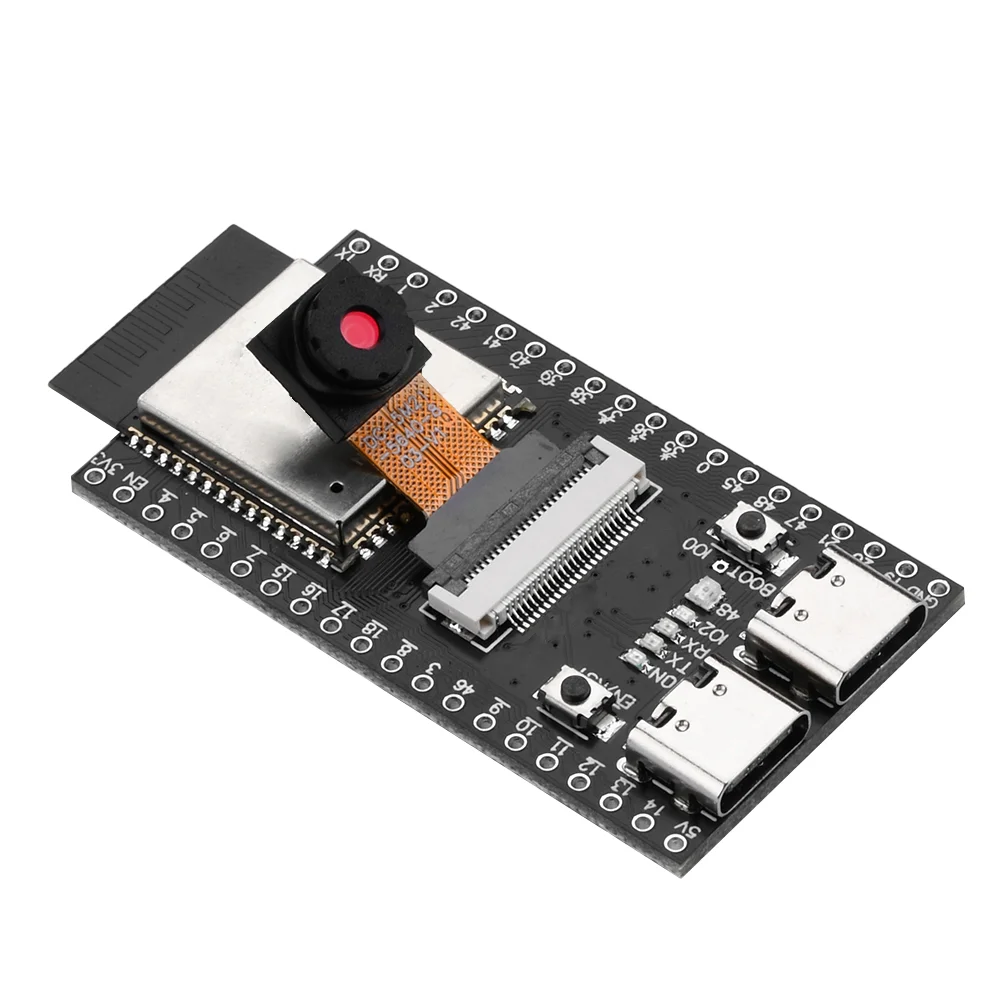

Scheda di sviluppo CAM ESP32-S3 Modulo Bluetooth WiFi integrato ESP32-S3 N16R8 OV2640 OV5640 OV3660 Telecamera Doppia interfaccia TYPE-C

Scheda di sviluppo CAM ESP32-S3 Modulo Bluetooth WiFi integrato ESP32-S3 N16R8 OV2640 OV5640 Telecamera OV3660 Doppia interfaccia TYPE-C

Caratteristiche del prodotto:
ESP32-S3 è progettato sulla base del modulo ESP32S3 dell’antenna della scheda PCB.

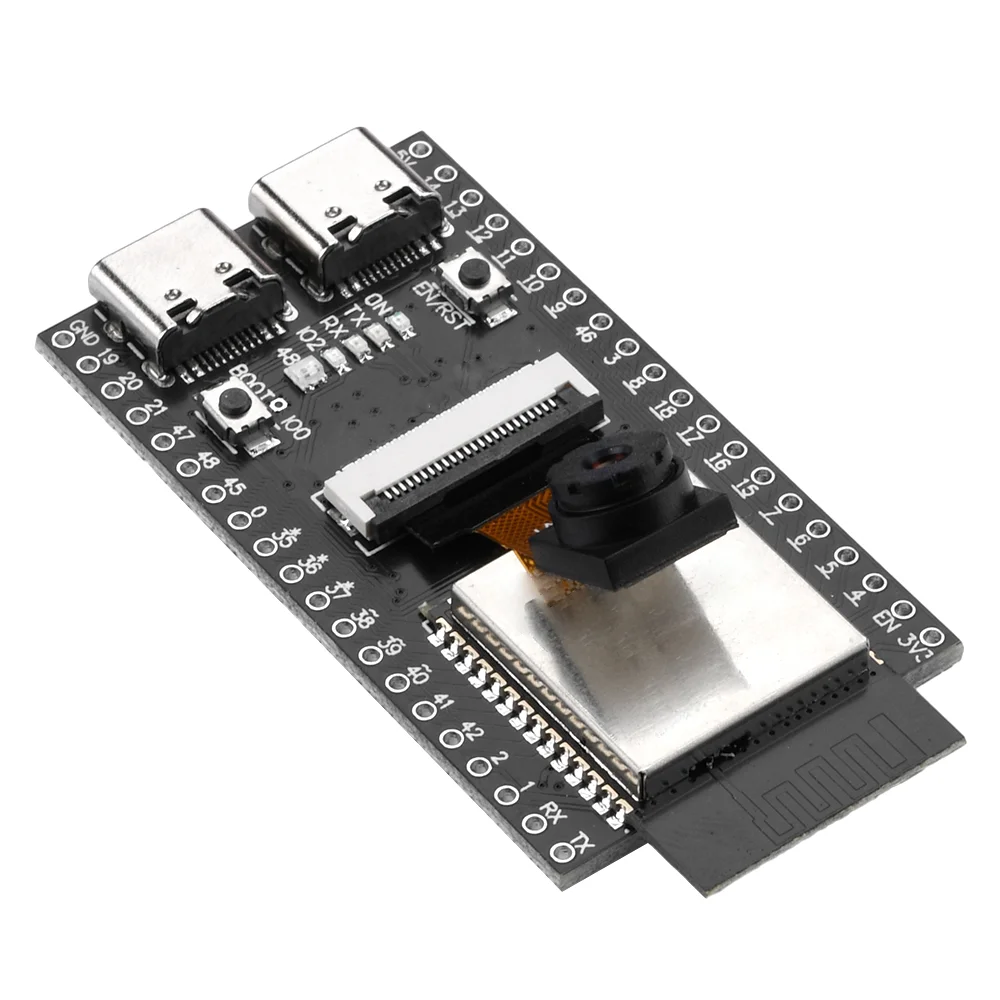

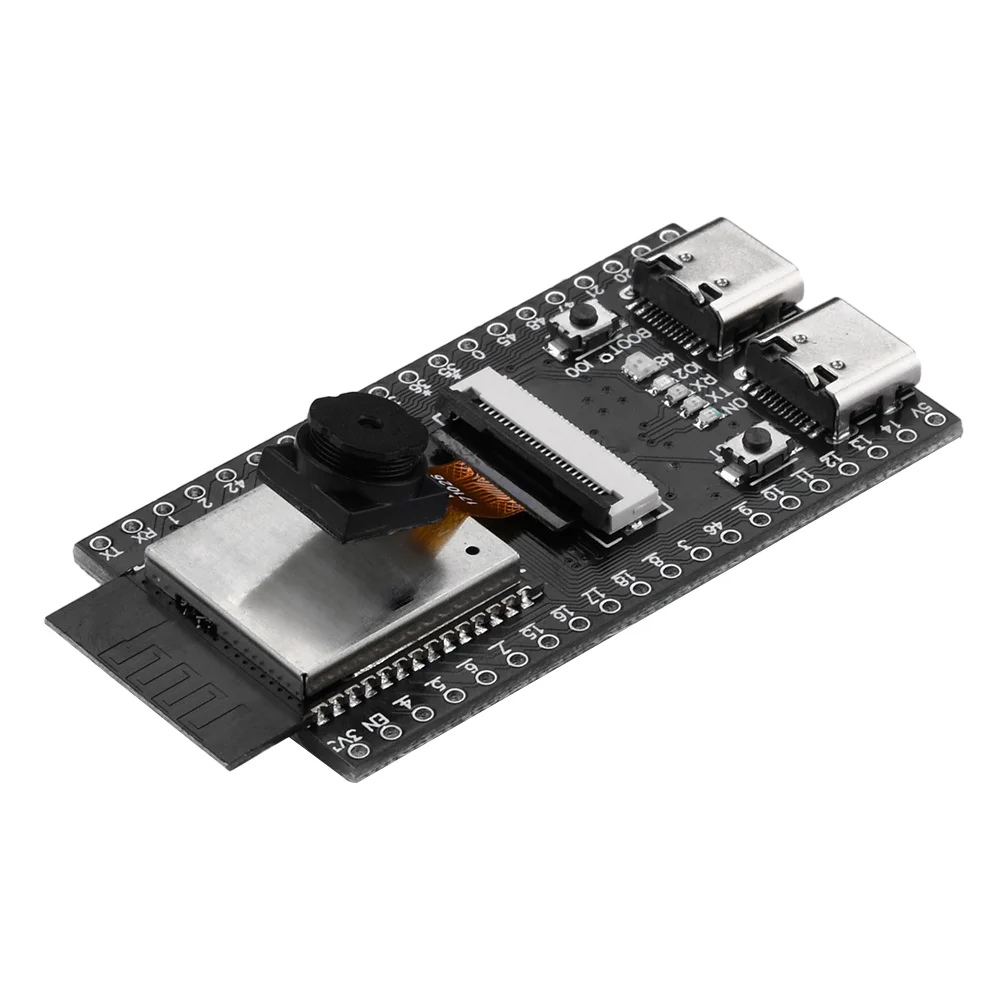

La scheda di sviluppo ESP32-S3 può essere abbinata a due tipi di telecamere, OV2640/OV5640.
ESP32-S3 è un sistema MCU a basso consumo su chip (SoC) che integra Wi-Fi a 2,4 GHz e comunicazione wireless Bluetooth dual-mode a basso consumo.
4.ESP32-S3 dispone di un sottosistema Wi-Fi completo e di un sottosistema Bluetooth a basso consumo, con prestazioni RF e a basso consumo leader del settore, che supporta più stati di lavoro a basso consumo e può soddisfare i requisiti di consumo energetico di vari scenari applicativi.
Il chip ESP32-S3 fornisce ricche interfacce periferiche e dispone di molteplici meccanismi di sicurezza hardware unici, che consentono al chip di soddisfare severi requisiti di sicurezza.

Parametri prestazionali:
Controller: CPU XtensaR dual core LX7 a 32 bit con una frequenza fino a 240 MHz
Stoccaggio:
384 KB di ROM
512 KB di SRAM
RTCSRAM da 16 KB
PSRAM da 8 MB
Tensione di funzionamento: da 3 V a 3,6 V.
Fino a 45 GPIO
ADC 2 * 12 bit (fino a 20 canali)
Interfaccia di comunicazione:
2 interfacce 12c
2 Interfaccia 12s
4 interfacce SPI
3 interfacce UART
1 interfaccia oTG USB.
Intervallo di temperatura: da -40 a 65 gradi Celsius
WiFi
Supporta il protocollo IEEE 802.11 b/g/n
Supporta la larghezza di banda di 20 MHz e 40 MHz nella banda 2,4 GHz
Supporta la modalità 1T1R con una velocità dati fino a 150 Mbps
Multimedia wireless (WMM)
Aggregazione fotogrammi (TX/RX A-MPDU, TX/RX A-MSDU)
Blocco immediato ACK
Fragmentazione/riassemblaggio – Monitoraggio automatico del pancetta (hardware TSF) -4 interfacce Wi-Fi virtuale
Supporta contemporaneamente la modalità stazione BSS infrastruttura, la modalità SoftAP e la modalità ibrida Station+SoftAP.Tieni presente che quando ESP32-S3 scansiona in modalità Stazione, il canale SoftAP cambierà contemporaneamente
Diversità di antenne
802,11 mc FTM
Supporta amplificatori di potenza esterni
Bluetooth
Bluetooth LE: Bluetooth 5, rete Bluetooth
Modalità ad alta potenza (20 dBm, PA condiviso con Wi-Fi)
Supporta velocità di 125 Kbps, 500 Kbps, 1 Mbps e 2 Mbps
Estensioni pubblicitarie
Set pubblicitari multipli Algoritmo di selezione del canale# 2: Wi-Fi e Bluetooth coesistono e condividono la stessa antenna
Interfacce e sensori periferici avanzati
45 porte GPIO
Interfaccia digitale:
– 4xSPl
-1interfaccia LCD (8 bit)
-RGB parallelo a 16 bit, l8080, MOTO6800), che supporta la conversione reciproca tra RGB565, YUV422, YUV420, YUV411
-1interfaccia fotocameraxDVP 8 bit~16 bit
-3xUART
-2XL2C
– 2x 12S
– 1xRMT (TX/RX)
-1x contatore di impulsi
-Controller LED PWM con massimo 8 canali
-1x USB OTG a piena velocità
-1 controller USB seriale/JTAG
– 2x MCPWM
-1 interfaccia host SDIO con 2 slot per schede
-Controller DMA generale (GDMA) con 5 canali di ricezione e 5 canali di invio
-1 controllerxTWAI, compatibile con IS011898-1 (specifica CAN 2.0)
Interfaccia di simulazione:
-2×12 bit SAR ADC con un massimo di 20 canali
-1x sensore di temperatura
-14x GPIO con rilevamento capacitivo
Timer:
-Timer universale 4×54 bit
-1 timer di sistema a 52 bit
-3 timer per il watchdog
Dimensioni del prodotto: 57 mm * 28 mm

Lista di imballaggio:
Impostato 1:

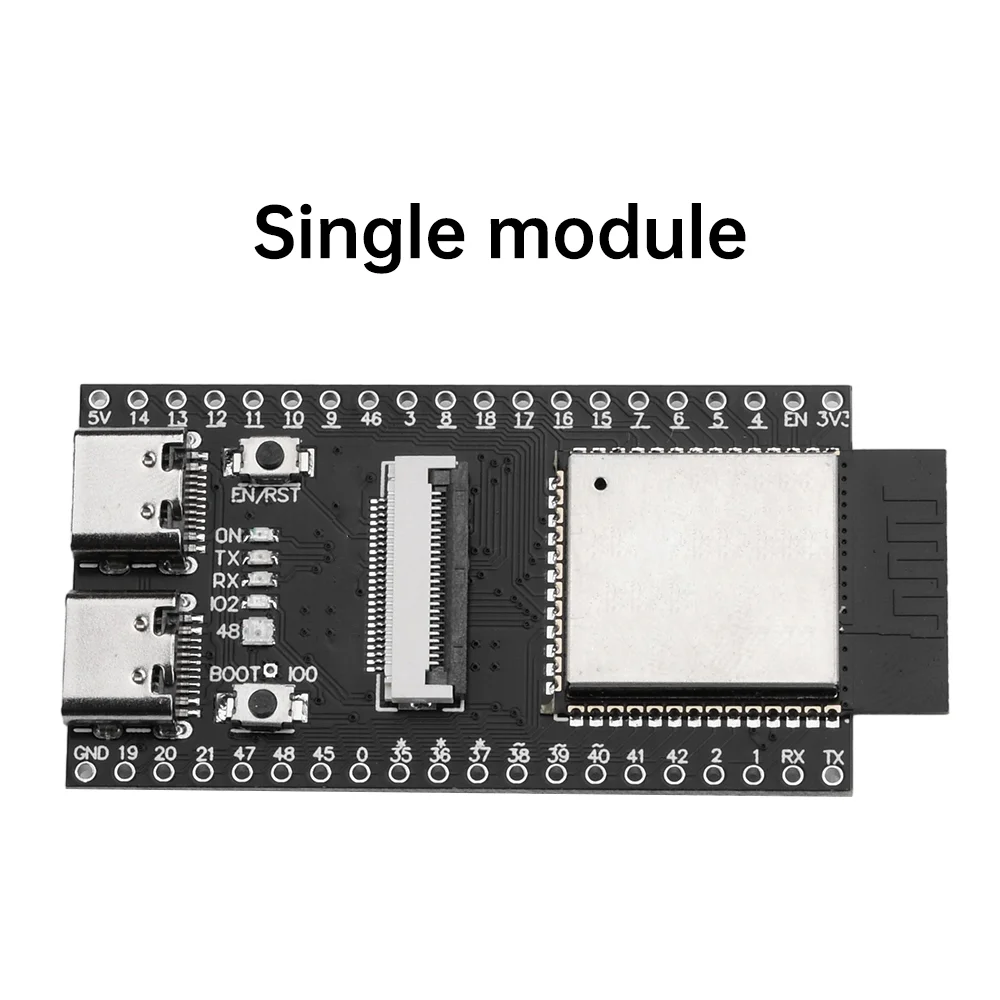

Scheda di sviluppo 1X
Disposizione dell’ago 2X

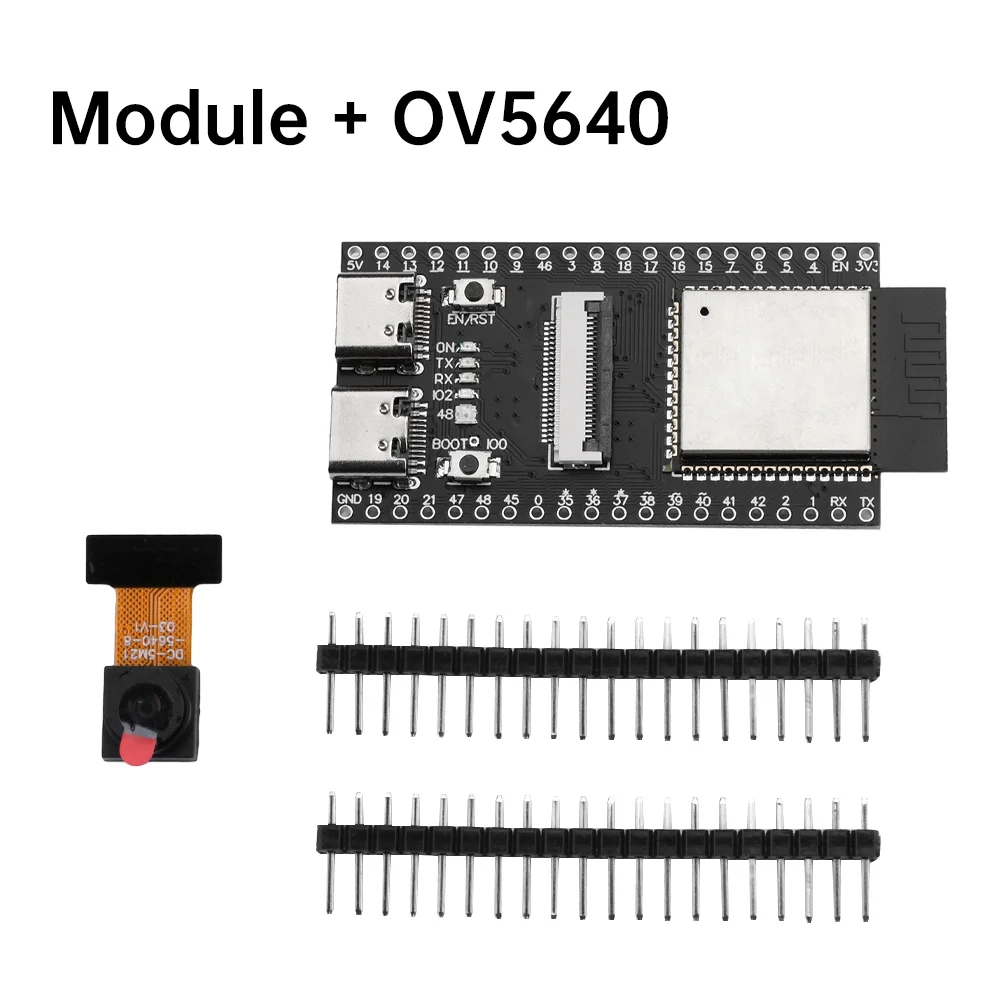

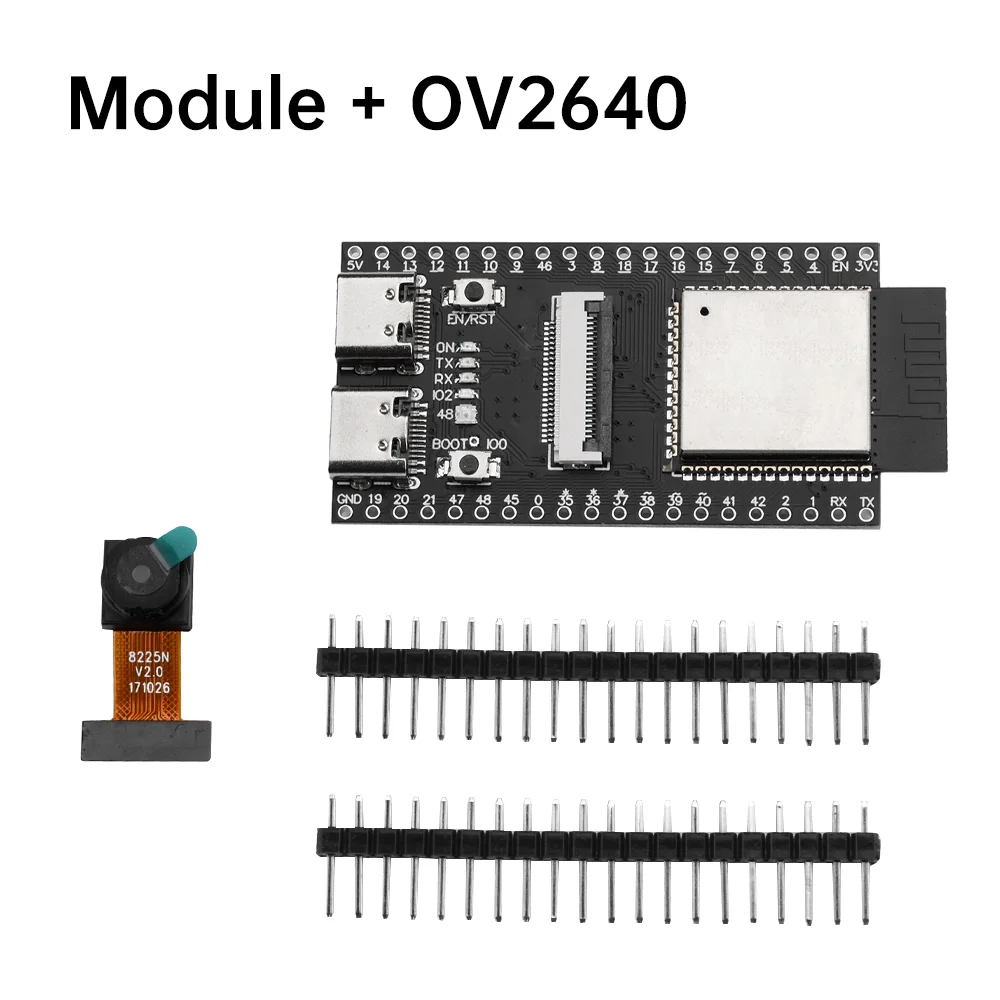

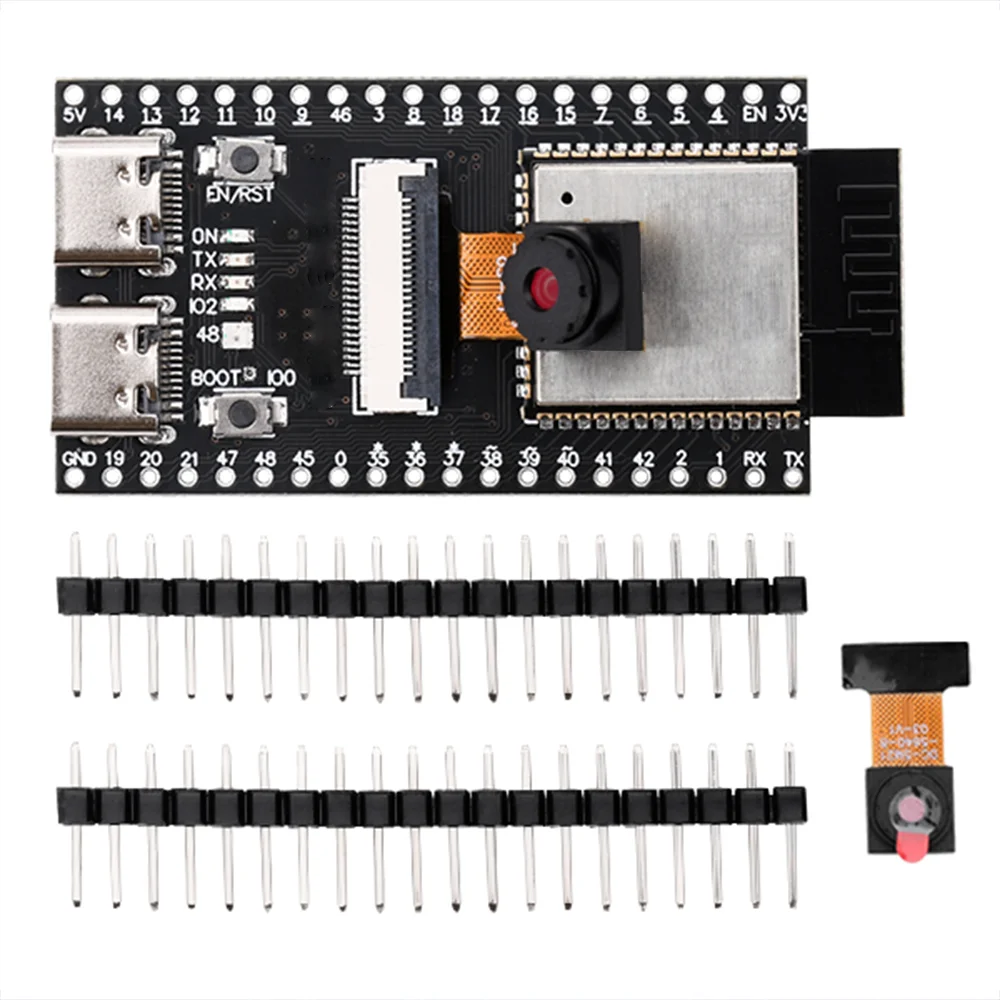

Impostato 2:
Scheda di sviluppo 1X
Disposizione dell’ago 2X
Fotocamera 1X (selezionabile OV2640/OV5640/OV3660)
