NOTA: questo prodotto è solo un inverter, gli altri trasformatori devono essere acquistati separatamente!
Punti di forza del prodotto
1: Potenza massima
2: Onda sinusoidale pura
3: Circuito efficiente e stabile
4: Protezione da sottotensione/sovraccarico/surriscaldamento della batteria
5: Installazione facile
Tensione di ingresso: DC12V/24V/36V/48V/60V/72V/96V
tensione di uscita: AC220V
potenza in uscita: 1500W/3000W/4000W/5000W/6000W/7500W/9000W
frequenza di uscita: 50Hz/60Hz ‘regolabile’

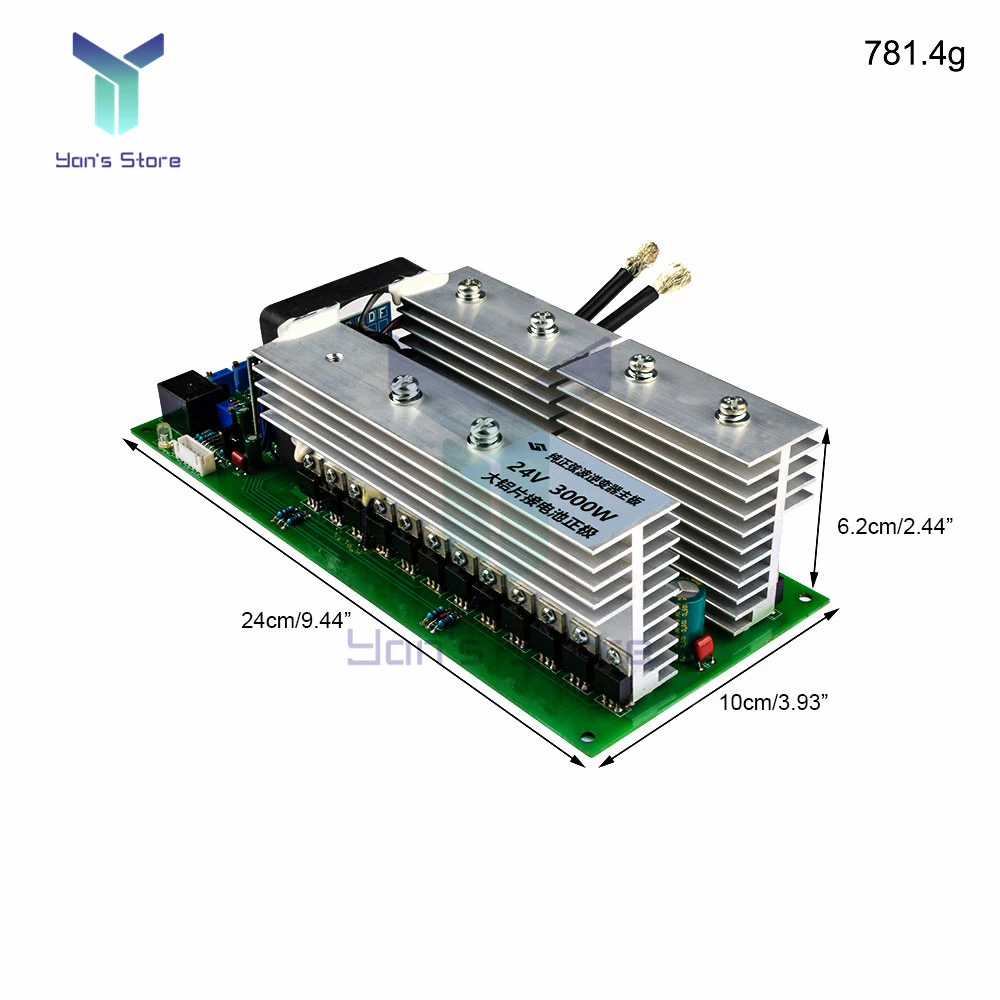

Dimensioni della scheda principale: 240 mm * 100 mm * 62 mm (misurata manualmente)
Peso della scheda madre: circa 0,82 kg
I parametri del trasformatore sono i seguenti:
Trasformatore da 13 V a 220 V per alimentazione a 24 V
Trasformatore da 26 V a 220 V per alimentazione a 48 V
Trasformatore da 19 V a 220 V per alimentazione a 36 V
Trasformatore da 32 V a 220 V per alimentazione a 60 V
Trasformatore da 39 V a 220 V per alimentazione a 72 V
Trasformatore da 52 V a 220 V per alimentazione a 96 V
Circuito a onda sinusoidale pura a piena potenza, corrente a vuoto efficiente e stabile, protezione da sottotensione/sovraccarico/surriscaldamento per batterie di piccole dimensioni, installazione semplice e facile accesso a vari trasformatori di frequenza di alimentazione.
Attenzione: i ponticelli con la stessa funzione non possono essere cortocircuitati contemporaneamente!!JP1 non può essere cortocircuitato insieme a JP5.
Caratteristiche
1. Potenza sufficiente
2. Onda sinusoidale pura
3. Il circuito è altamente efficiente e stabile
4. Piccola corrente a vuoto
5. La batteria è dotata di protezione da sottotensione, sovraccarico e surriscaldamento.
6. Installazione semplice
7. Lavorare con tutti i tipi di trasformatori a frequenza di rete
Protezione
1.Protezione da bassa tensione della batteria:
Quando
La tensione della batteria è inferiore a 10,5V per nodo, l’inverter si
Spegni l’inverter (non c’è uscita di tensione AC) e l’inverter.
è in modalità standby.
2.Protezione da sovratensione della batteria:
Quando la tensione della batteria supera i 15V, l’inverter si spegnerà e entrerà in modalità standby.
3.La batteria si avvia automaticamente.
Quando la batteria è in protezione da sottotensione, quando l’energia solare o eolica
carica la batteria fino a 13V per sezione, l’inverter automaticamente
Inizia a fornire la tensione AC per alimentare il carico.Sovratensione della batteria
protezione Dopo la protezione da sovratensione e quindi ripristinata a 15 V per
Sezione, l’inverter si avvia automaticamente.
4.Ventola di controllo della temperatura e protezione da sovratemperatura:
Ventilatore
non funziona durante il normale funzionamento dell’inverter, quando la temperatura è
troppo alta, la ventola si attiva automaticamente; quando la temperatura scende, la
La ventola si ferma automaticamente.Quando la ventola è danneggiata e il
La temperatura è troppo alta, l’inverter si spegnerà automaticamente.
entrare in modalità standby.
Quando la temperatura scende, l’inverter si avvierà automaticamente e fornirà corrente alternata.
5 protezioni contro impatti e cortocircuiti:
L’inverter dispone di un sistema hardware in tempo reale con protezione a limitazione di corrente d’onda, e
ritardo software (400 ms), protezione da cortocircuito e frequenza di alimentazione
Trasformatore di isolamento.Migliora la resistenza agli urti del prodotto
affidabilità del prodotto.

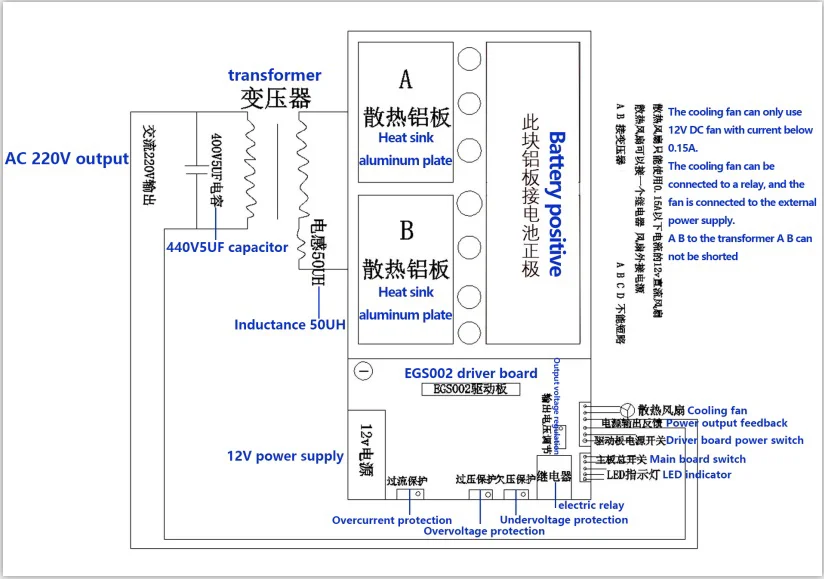

Scheda driver

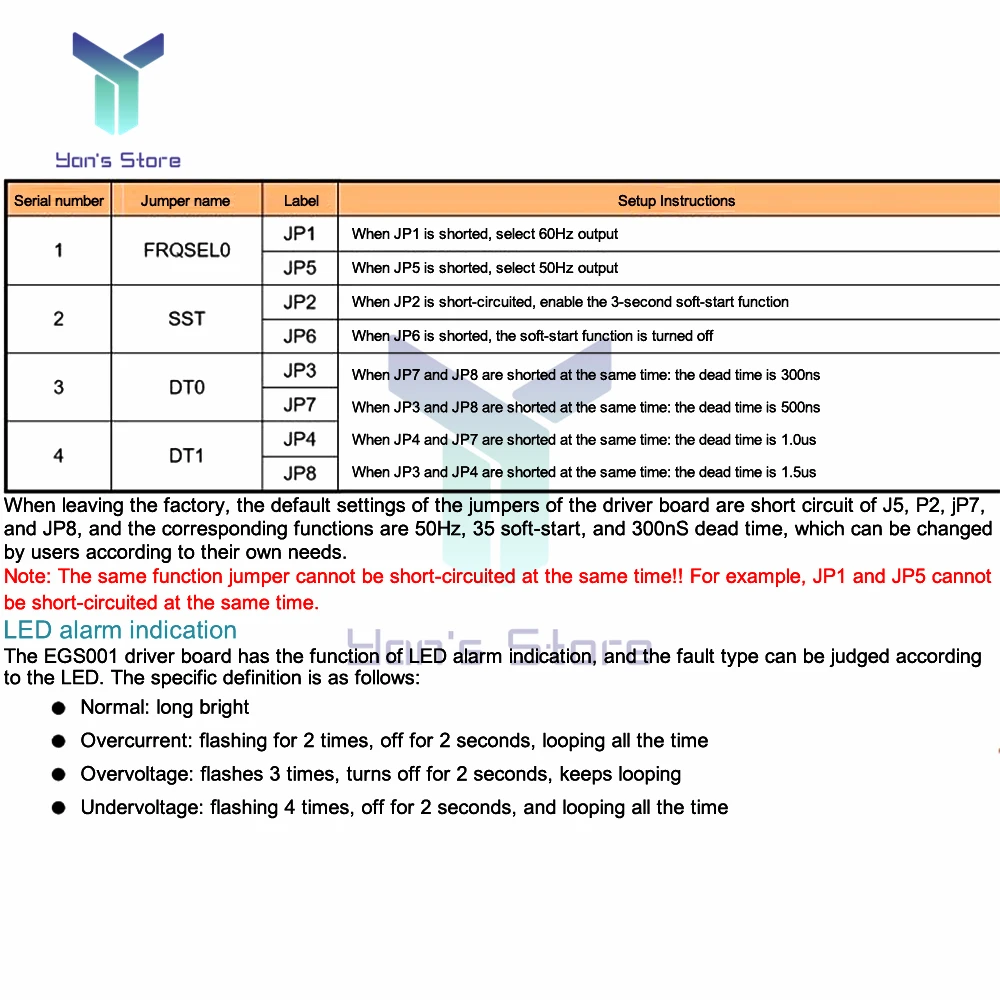

L’impostazione predefinita del ponticello della scheda driver è JP5, P2, JP7, JP8 cortocircuitati.
circuito, la funzione corrispondente è 50Hz, avvio graduale 3S, tempo morto
300ns
Nota: lo stesso ponticello funzione non può essere cortocircuitato contemporaneamente!!Se JP1 non può essere cortocircuitato con JP5 contemporaneamente.
LED per determinare il tipo di guasto
La scheda driver EGS001 è dotata di una funzione di indicazione di allarme tramite LED, che consente di determinare il tipo di guasto in base al LED.La definizione specifica è la seguente:
Normale: Luce lunga
Sovracorrente: lampeggia due volte, si spegne per 2 secondi, ciclo continuo.
Sovratensione: lampeggia 3 volte, si spegne per 2 secondi, ciclo continuo
Sottotensione: lampeggia 4 volte, si spegne per 2 secondi, ciclo continuo.
Nota
1. Gentile cliente, se hai problemi tecnici, ti preghiamo di contattare
Servizio clienti, abbiamo specialisti.Prima della spedizione, noi…
Ho eseguito il debug, puoi acquistare e utilizzare con tranquillità.
2.Questo collegamento ha solo un inverter, gli altri trasformatori devono essere acquistati separatamente.
Elenco dei pacchetti:

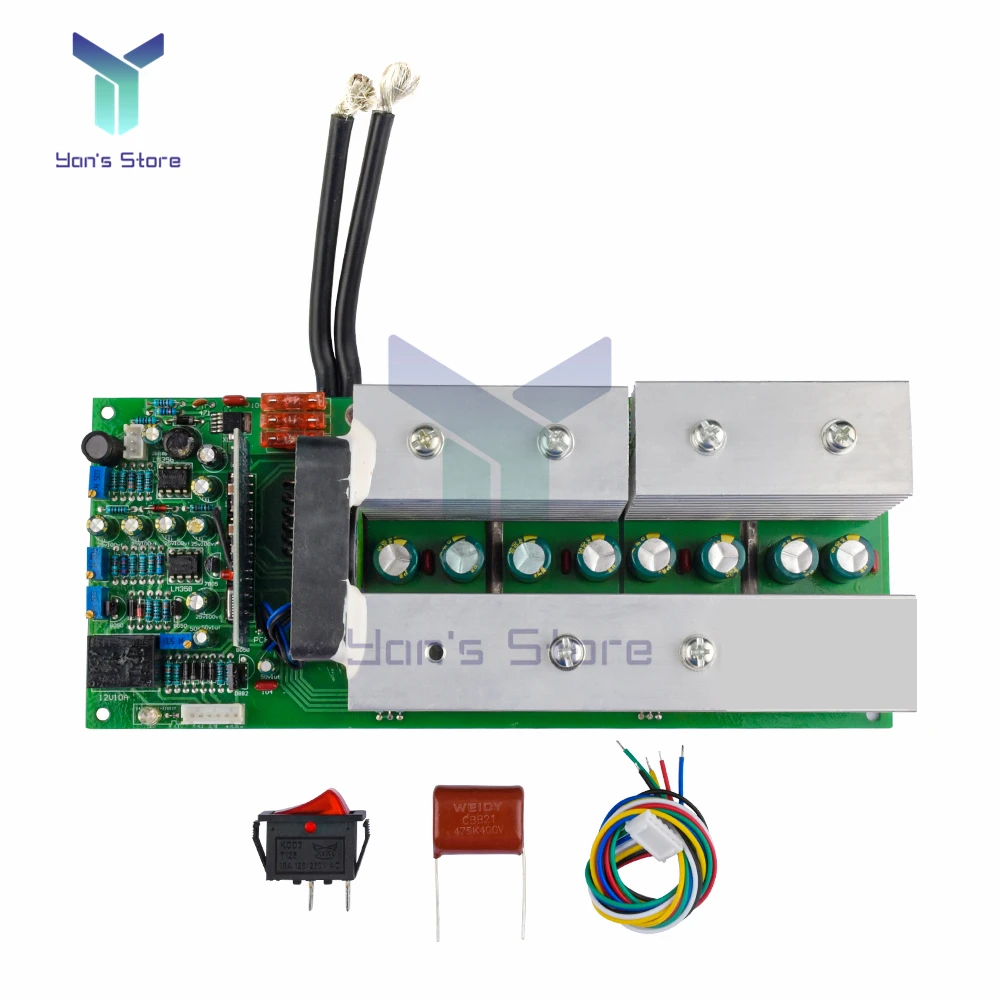

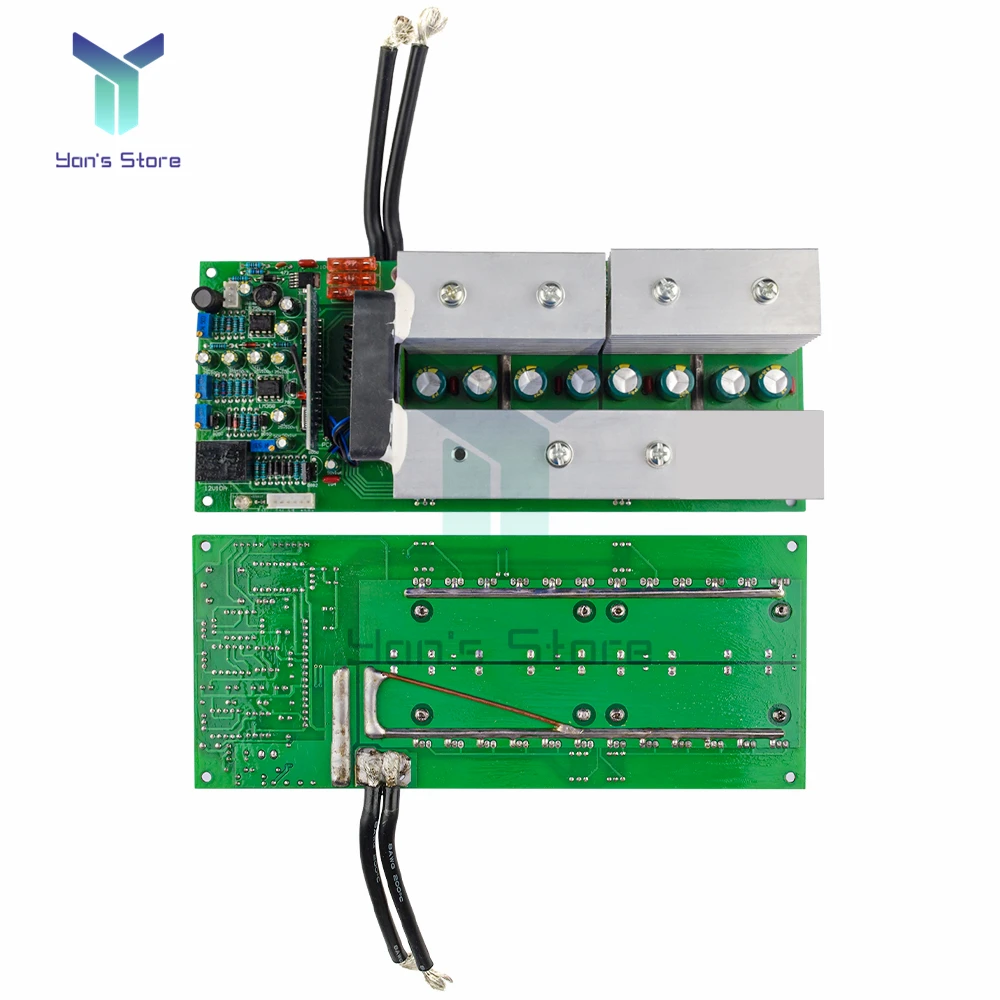

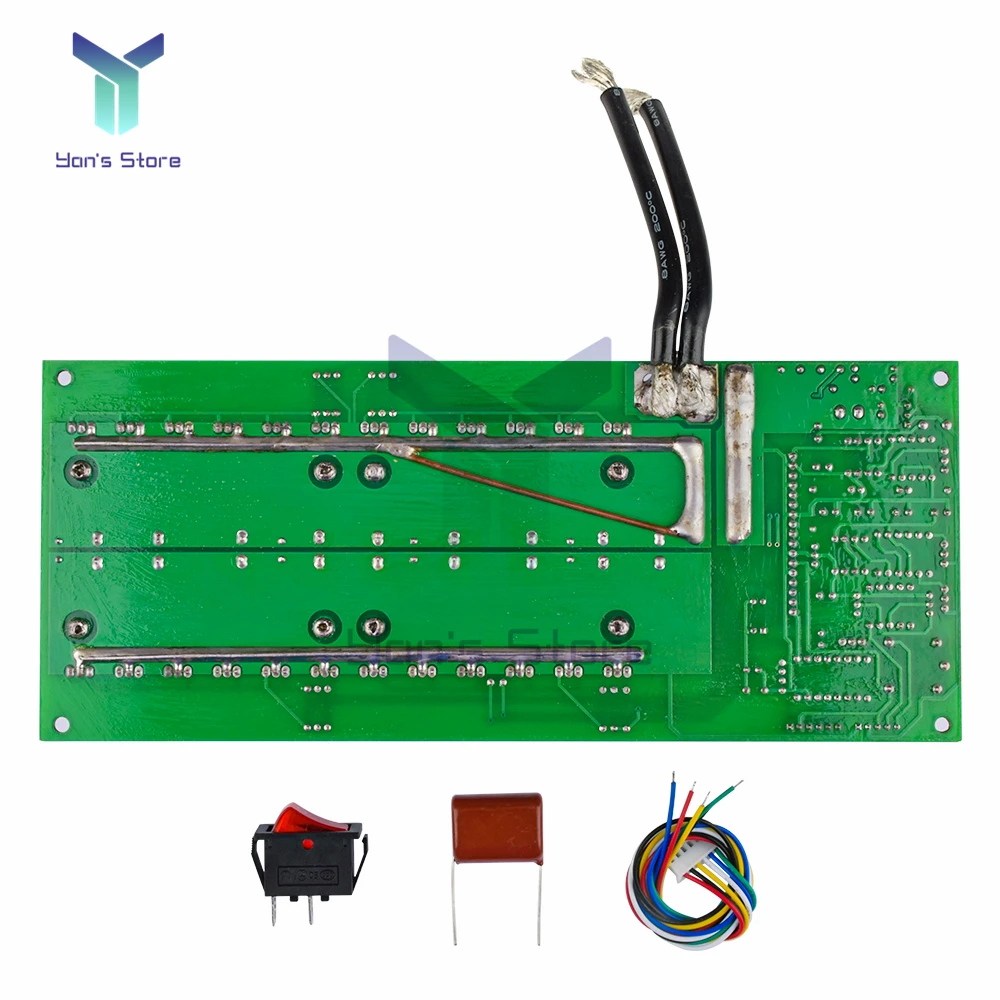

1 pz scheda inverter a onda sinusoidale pura per frequenza di alimentazione
