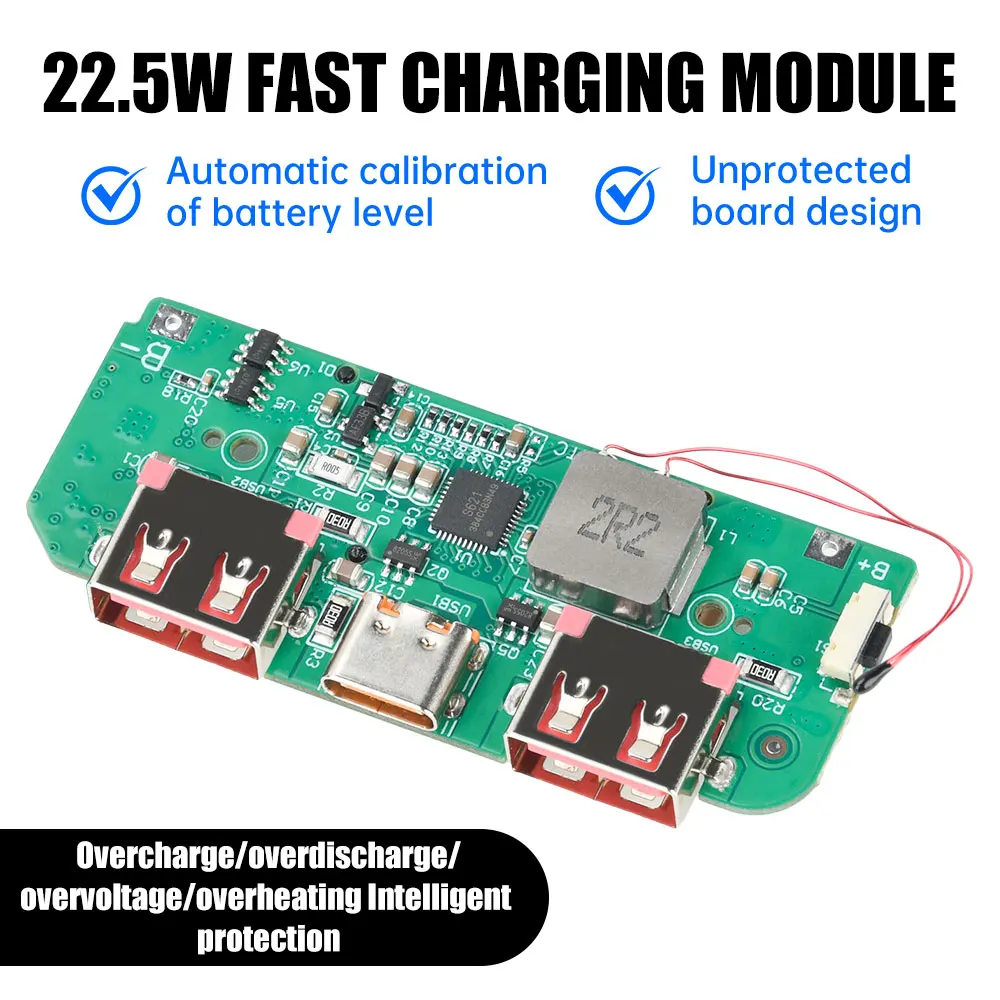

Scheda Madre per Power Bank con Caricatore Rapido Bidirezionale, Sistema di Gestione Batteria con Protezione e Display a Colori TFT

Caratteristiche:
1.Compatibilità multi-protocollo: supporta PD/QC/APPLE e altri protocolli principali, adattandosi alla ricarica rapida di tutti i marchi di dispositivi.
2.Protezione di sicurezza quadrupla: protezione intelligente da sovraccarico/scarica eccessiva/sovratensione/surriscaldamento, per evitare potenziali rischi per la sicurezza.
3.Display a colori TFT: visualizzazione in tempo reale di potenza/voltaggio/temperatura, stato immediatamente visibile.
4.Design della scheda senza protezione: funzione di protezione integrata sulla scheda principale, saldatura diretta della batteria per risparmiare spazio e semplificare l’assemblaggio
5.Potenza intelligente di autoapprendimento: calibra automaticamente il display della potenza dopo il primo utilizzo, riflettendo accuratamente la carica rimanente della batteria

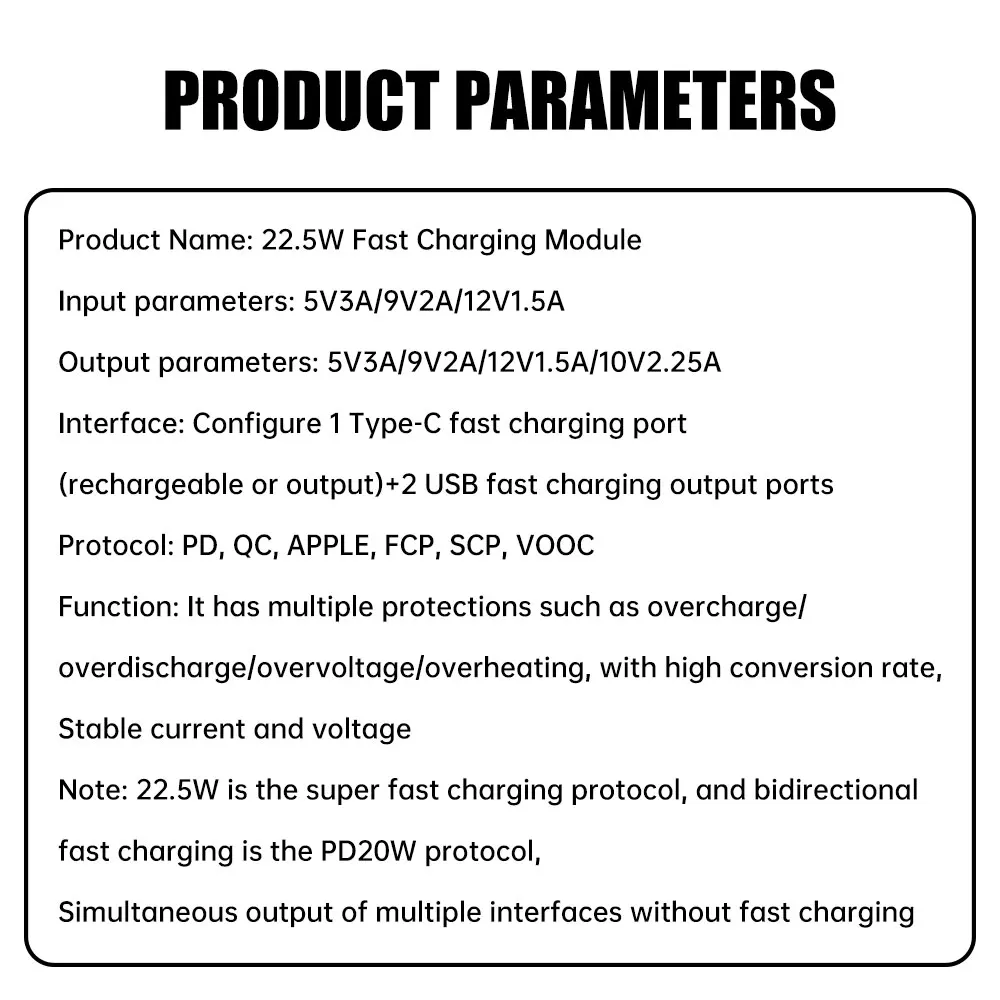

Parametro:

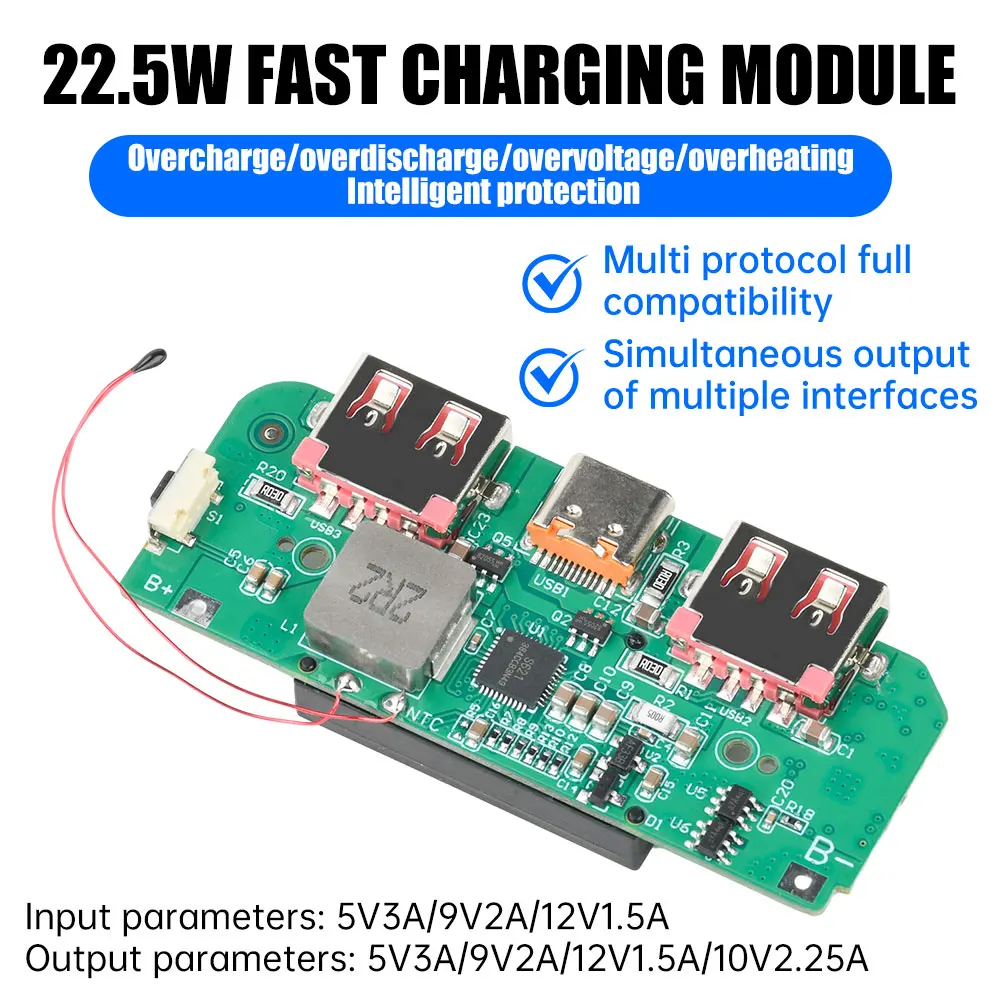

Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A
Interfacce: Configura 1 porta Type-C per la ricarica rapida (può essere utilizzata sia per la ricarica che per l’uscita) + 2 porte USB per l’uscita di ricarica rapida.

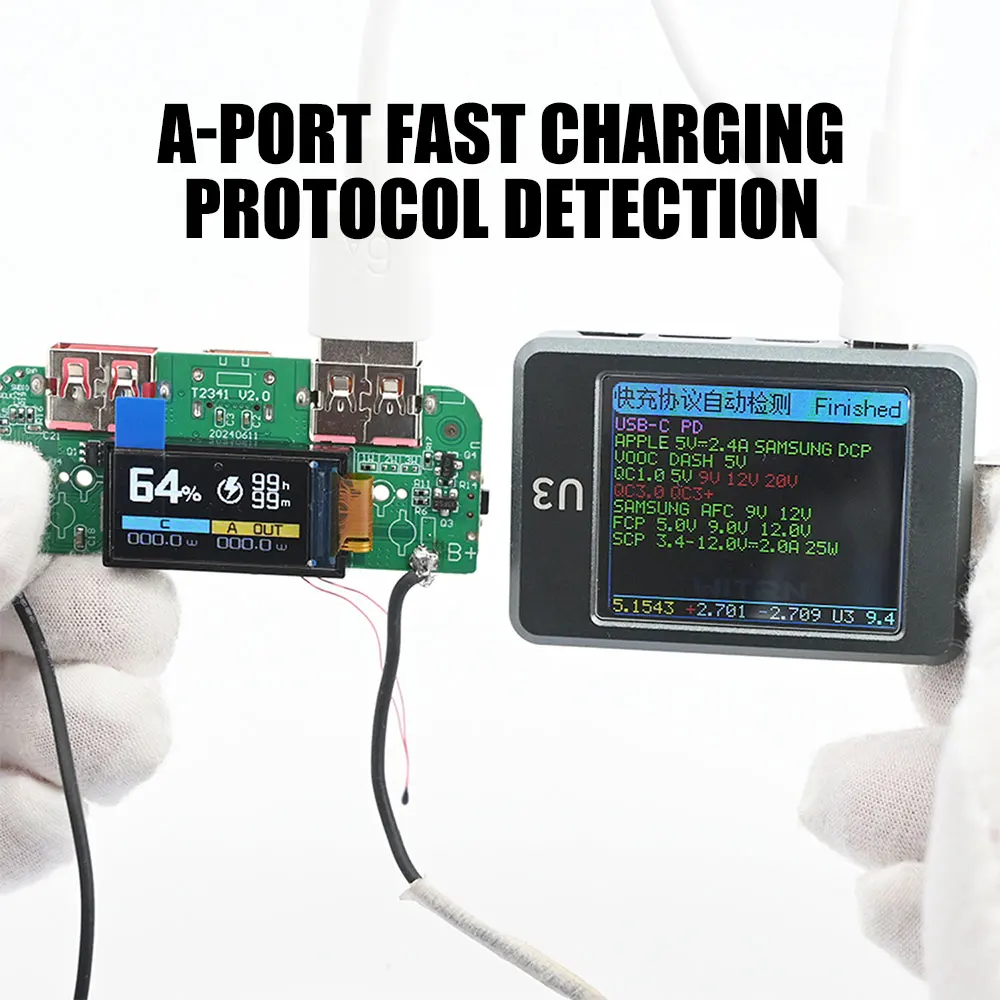

Protocollo: PD, QC, APPLE, FCP, SCP, VOOC
Funzione: con protezione da sovraccarico, scarica eccessiva, sovratensione, surriscaldamento e altri tipi di protezione, alto tasso di conversione, stabilità di corrente e tensione.
Nota: 22,5W è il protocollo di ricarica super veloce, la ricarica rapida bidirezionale è il protocollo PD20W, più interfacce contemporaneamente l’uscita della ricarica rapida di no

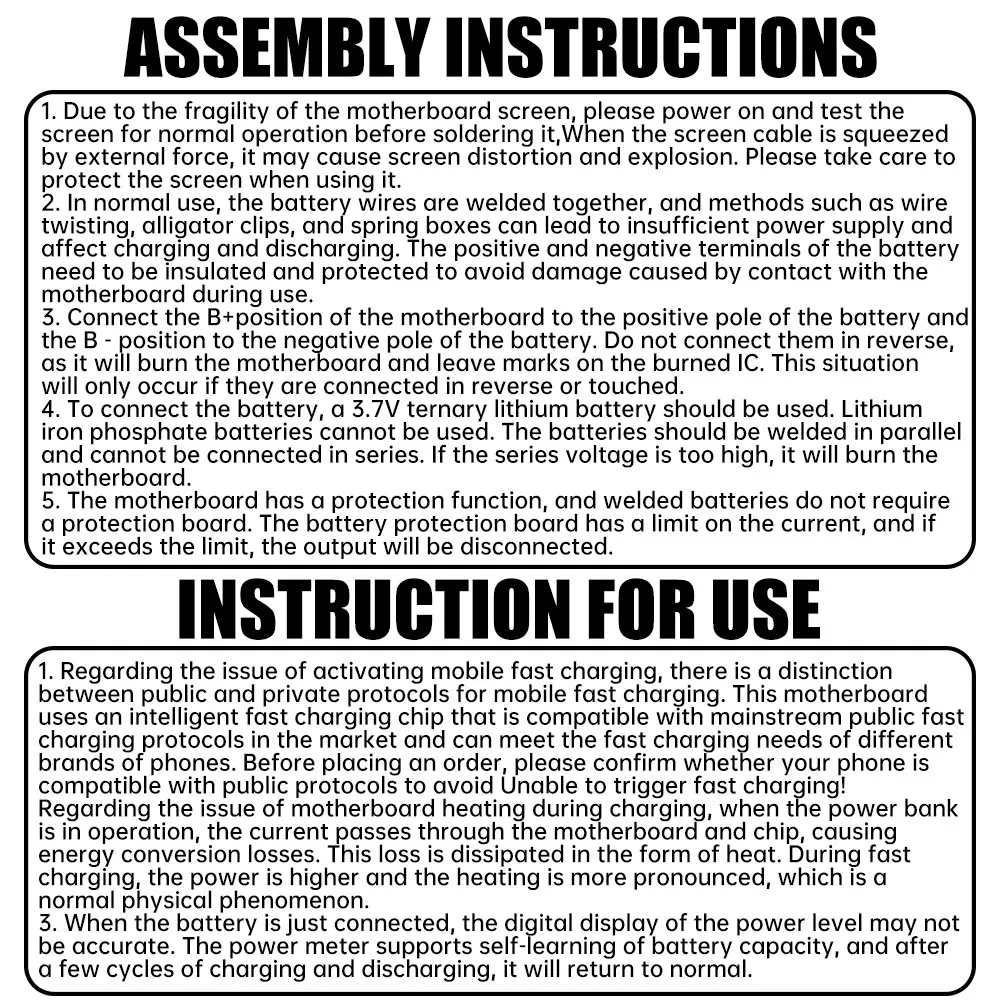

Istruzioni di montaggio:
1.Poiché lo schermo della scheda madre è fragile, al momento della ricezione, accendere lo schermo per verificare se lo schermo è normale dopo la saldatura dello stagno, i fili dello schermo verranno estrusi dalle forze esterne e verranno spesi sullo schermo scoppiato, prestare attenzione a proteggere lo schermo durante l’uso.
2.Uso normale: i fili della batteria sono saldati, la torsione dei fili, le clip a coccodrillo, le scatole a molla e altri metodi di accesso possono portare a un’alimentazione insufficiente che influisce sulla carica e sulla scarica. È necessario garantire un’adeguata protezione isolante per i poli positivo e negativo della batteria, al fine di evitare danni causati dal contatto con la scheda madre durante l’uso.

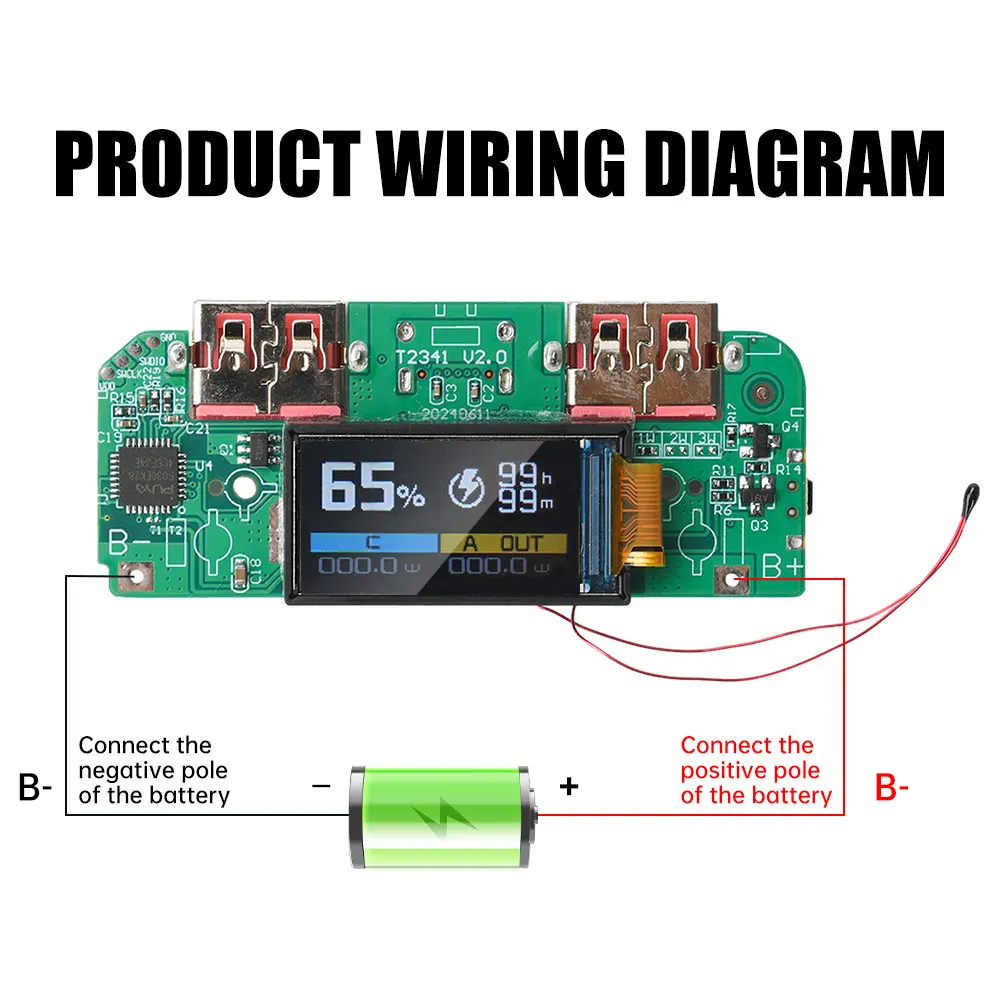

3.Scheda madre B+ collegata al polo positivo della batteria, B- collegata al polo negativo della batteria. Non collegare in modo inverso, poiché l’inversione danneggerebbe la scheda madre. Un collegamento inverso o un contatto errato potrebbe causare danni al circuito integrato (IC) della scheda, con segni visibili.
4.Accesso alla batteria per l’utilizzo di batterie al litio ternario da 3,7V; le batterie al litio ferro fosfato non possono essere utilizzate. La batteria deve essere saldata in parallelo, non in serie. Una connessione in serie con una tensione troppo alta potrebbe danneggiare la scheda madre.
5.La scheda madre ha una funzione di protezione, le batterie di saldatura non necessitano di aggiungere una scheda di protezione, la scheda di protezione della batteria ha un limite sulla corrente, oltre il limite disconnetterà l’uscita.

Istruzioni per l’uso:

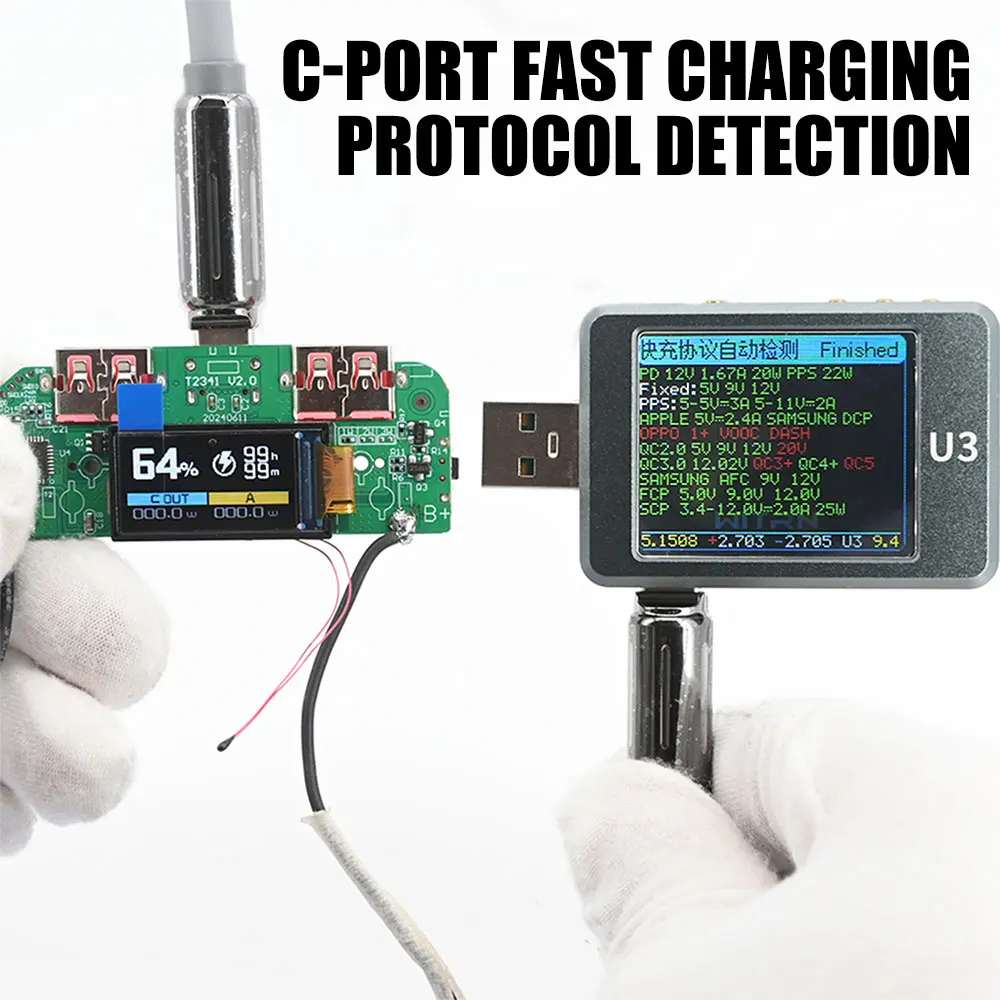

1.All’attivazione della ricarica rapida per telefoni cellulari, i protocolli di ricarica rapida pubblici e privati vengono distinti in base al fatto che la scheda madre adotta un chip intelligente per la ricarica rapida, compatibile con i principali protocolli di ricarica rapida pubblici presenti sul mercato per soddisfare le esigenze di ricarica rapida di diversi marchi di telefoni cellulari. Prima di effettuare un ordine, si prega di confermare che i propri telefoni cellulari siano compatibili con i protocolli pubblici, per evitare di non riuscire ad attivare la ricarica rapida!
2.Sulla carica del problema di calore della scheda madre, il tesoro di ricarica nel lavoro, la corrente attraverso la scheda madre e il chip, la conversione dell’energia avrà perdite, questa parte della perdita sotto forma di calore emesso, ricarica rapida, la potenza è grande, il calore è più evidente, questo è un normale fenomeno fisico.
3.Appena collegato alla batteria, il display digitale della potenza potrebbe essere impreciso. Il misuratore di potenza supporta la funzione di autoapprendimento della capacità della batteria: dopo alcuni cicli di carica e scarica, il funzionamento diventerà normale.

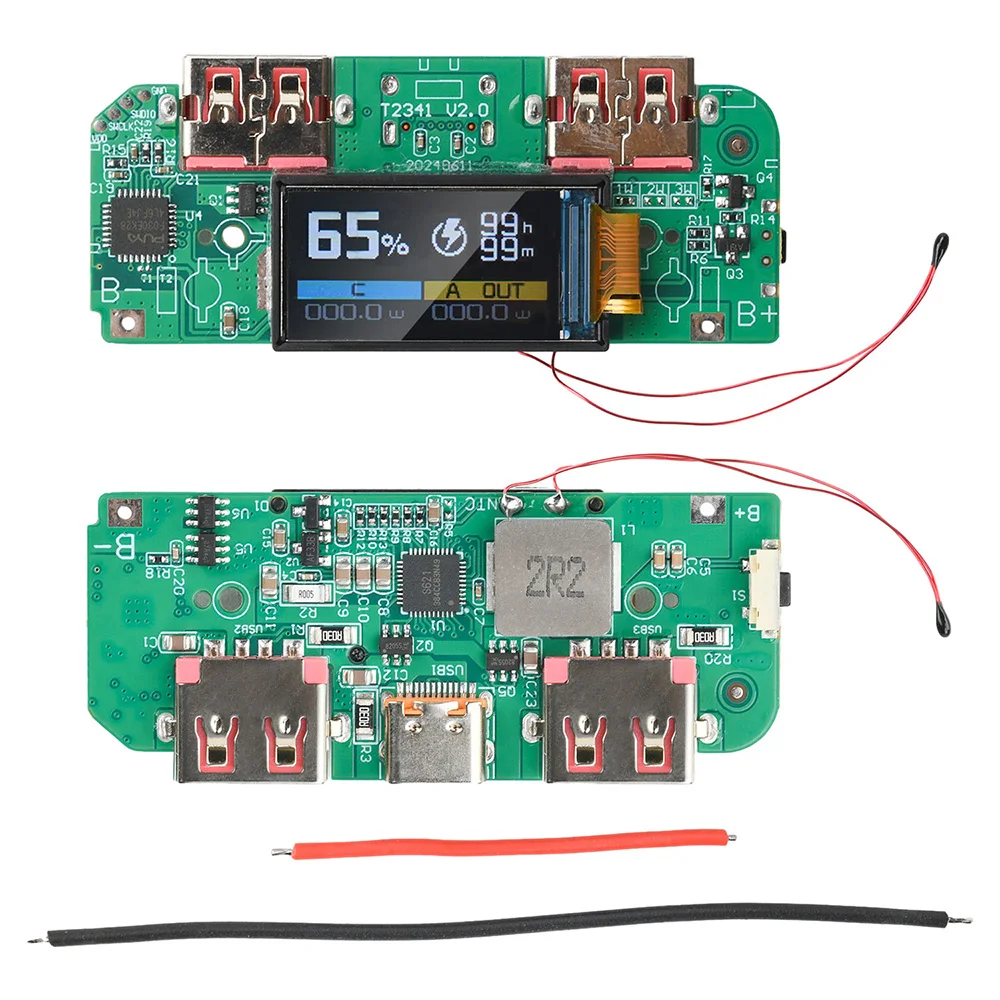

Il pacchetto include:
Modulo x1
Cablaggio x2
