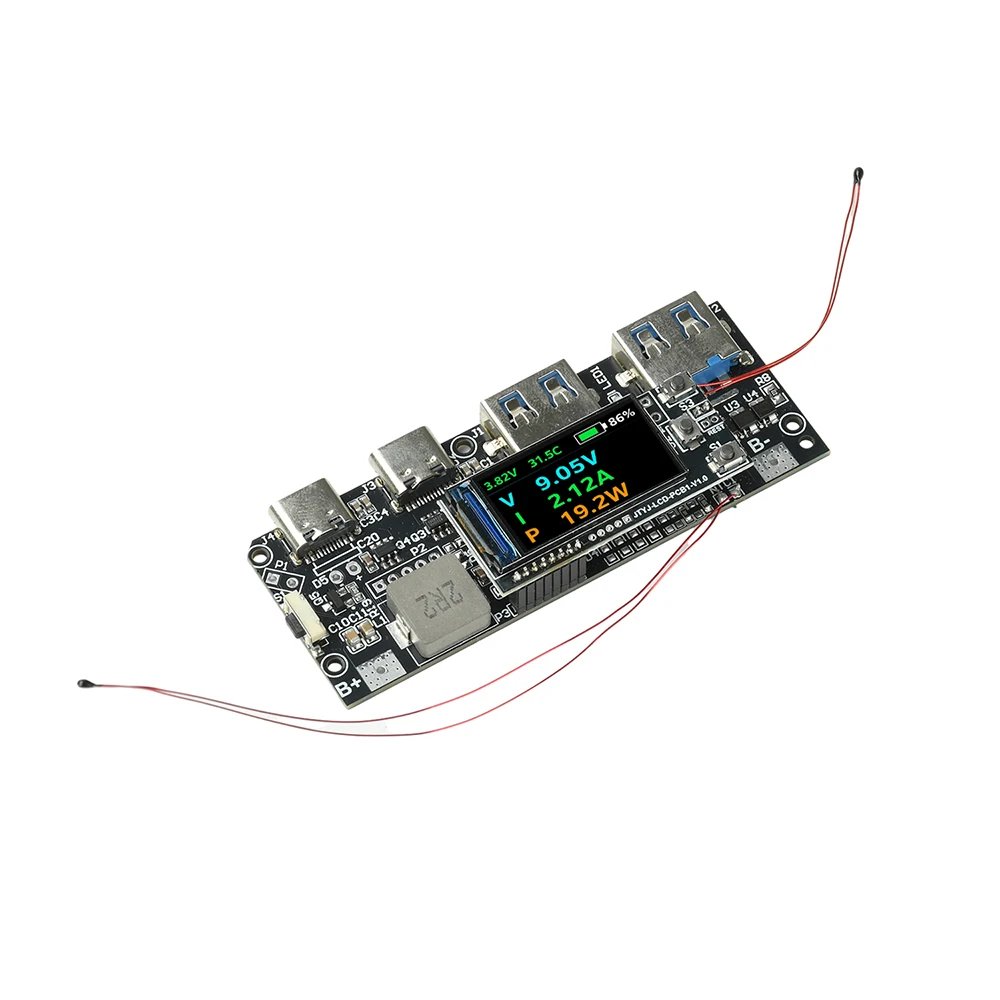

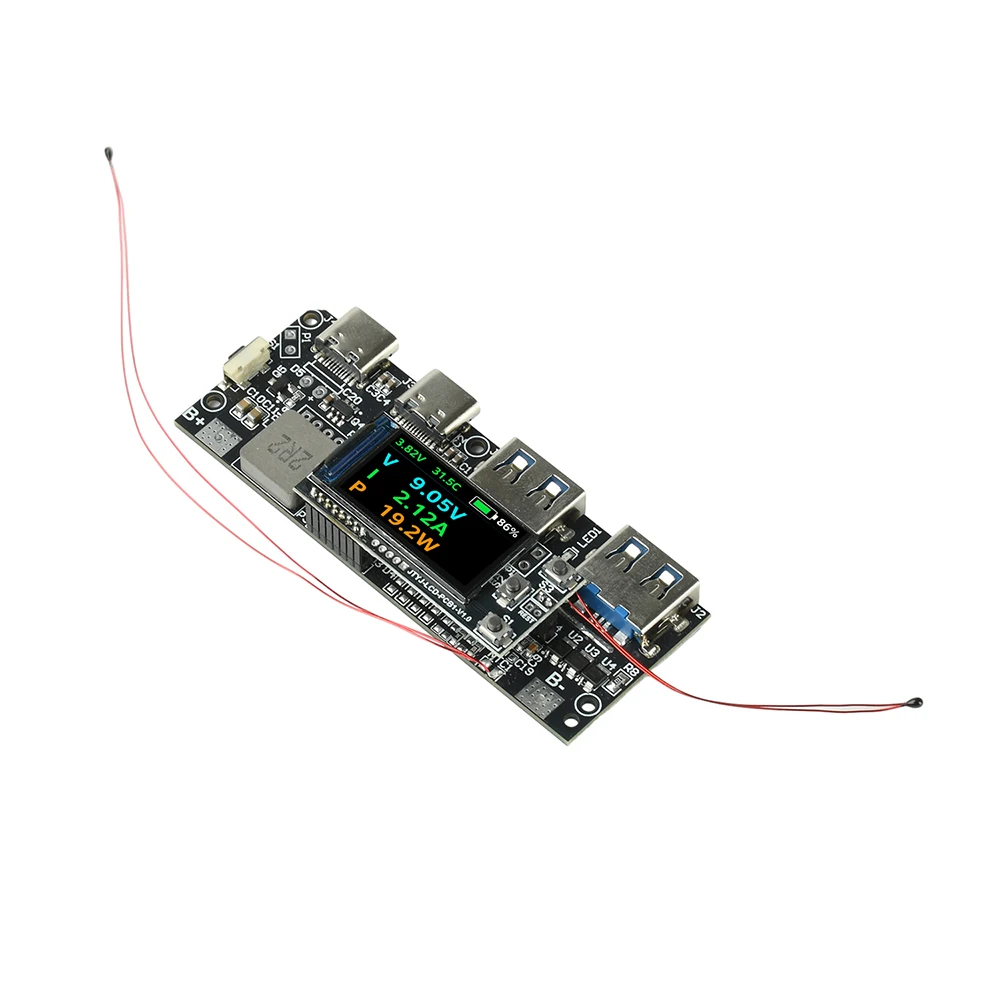

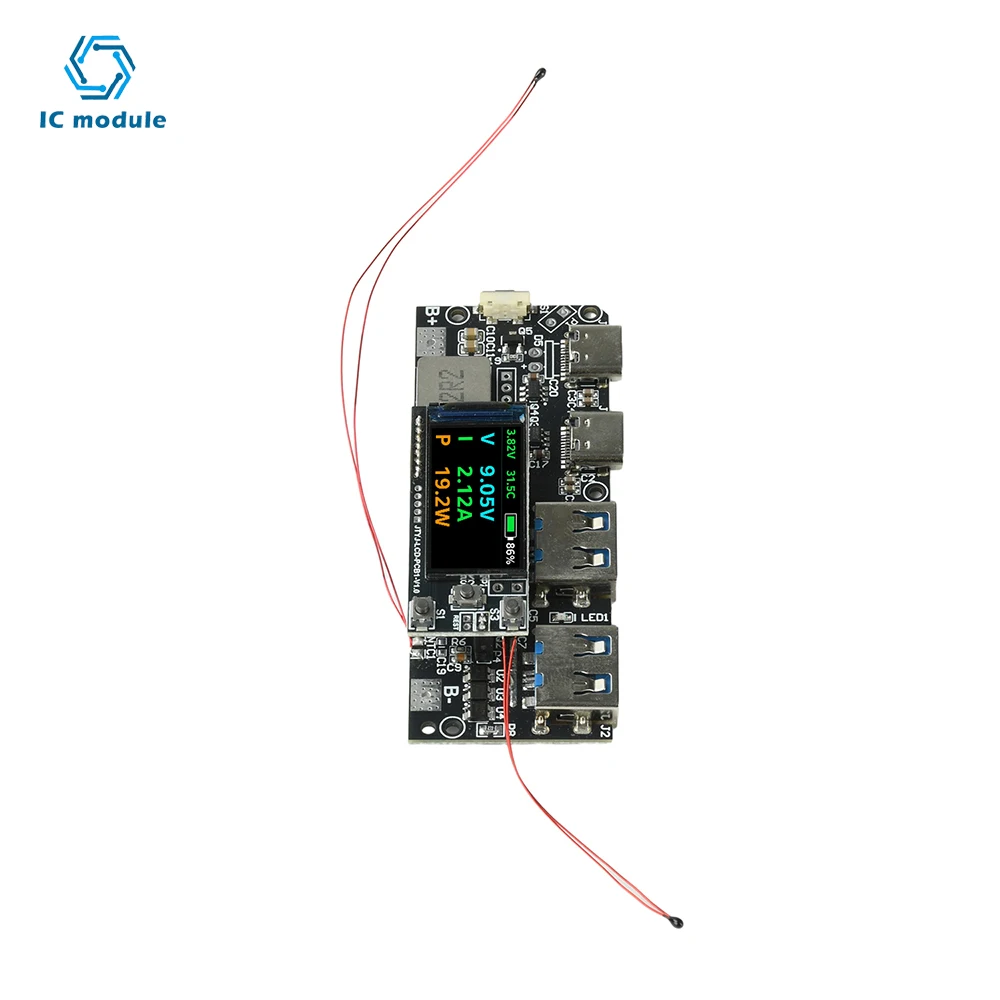

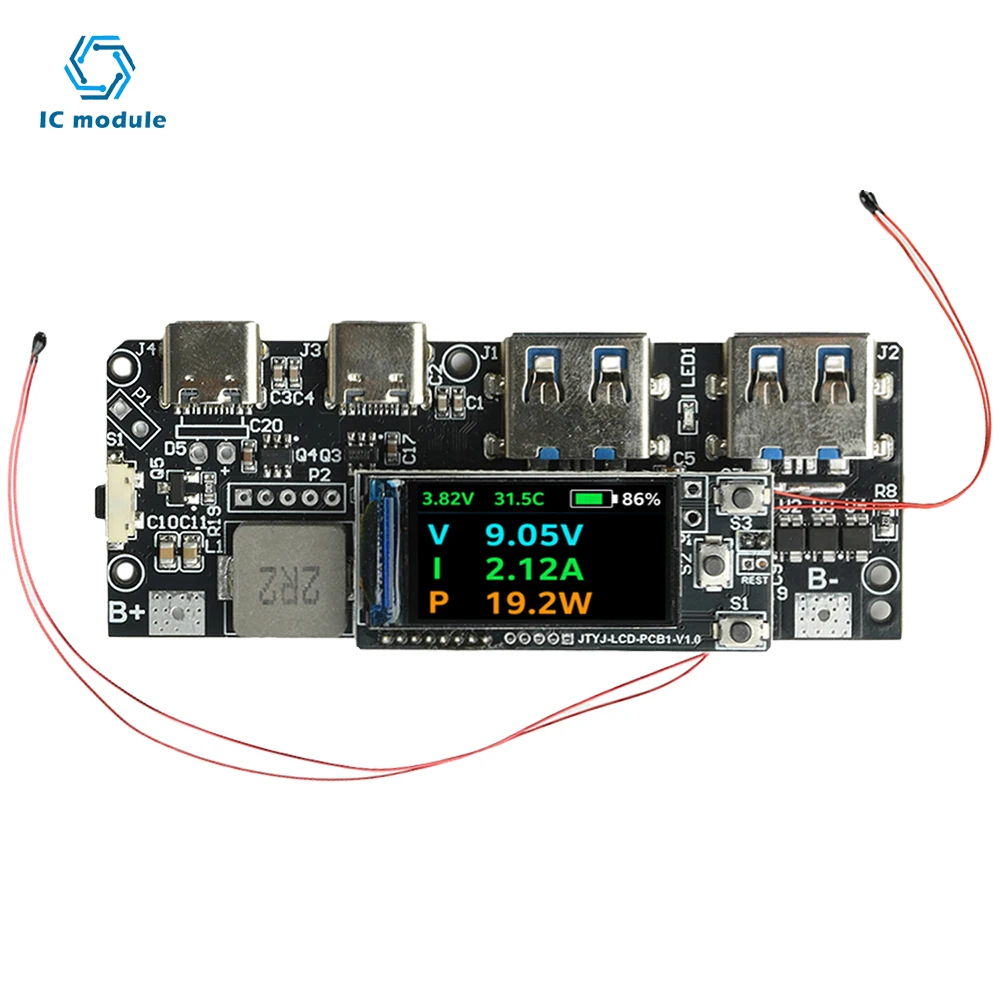

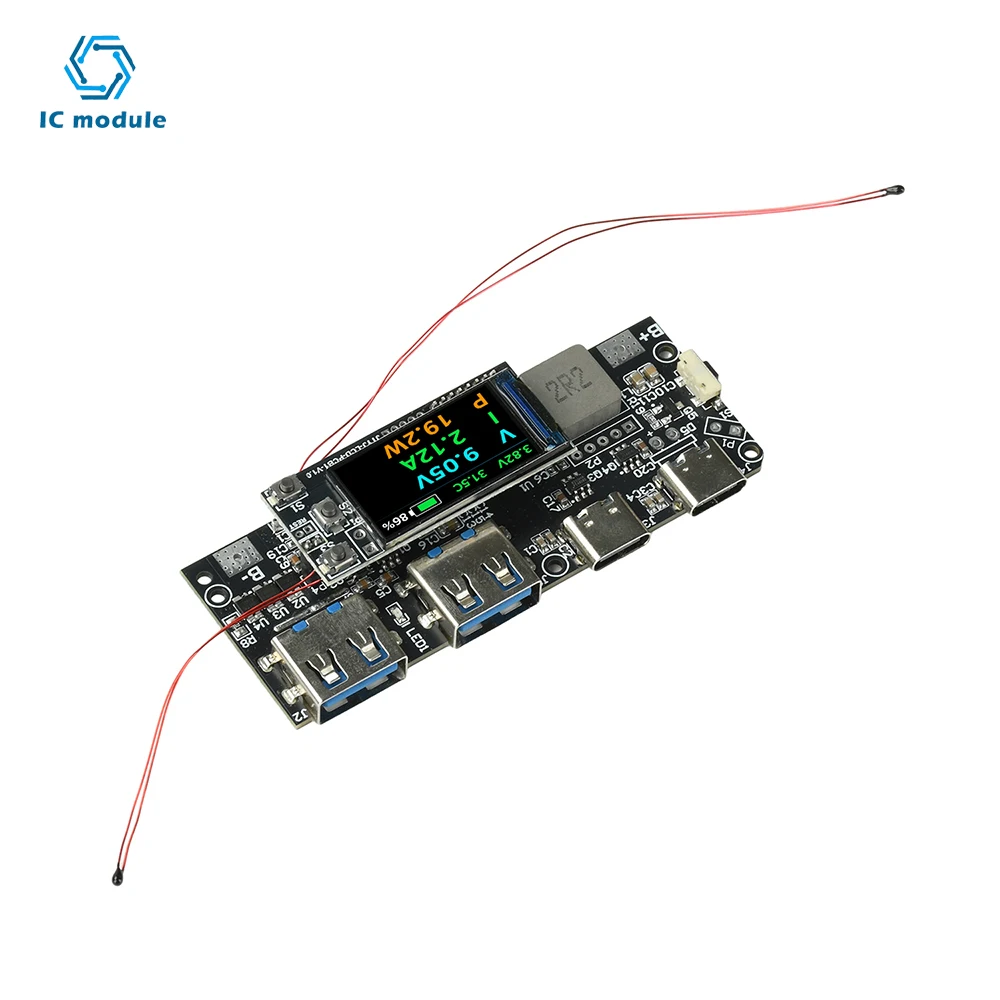

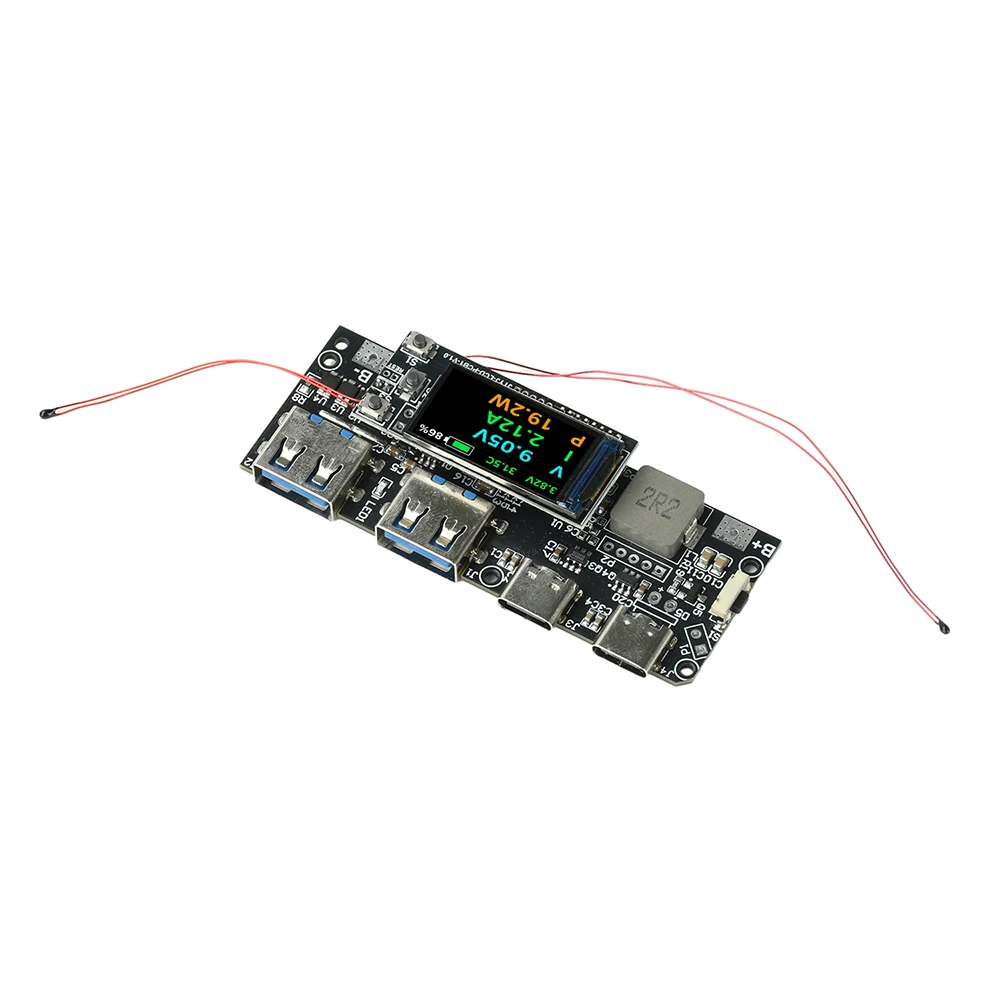

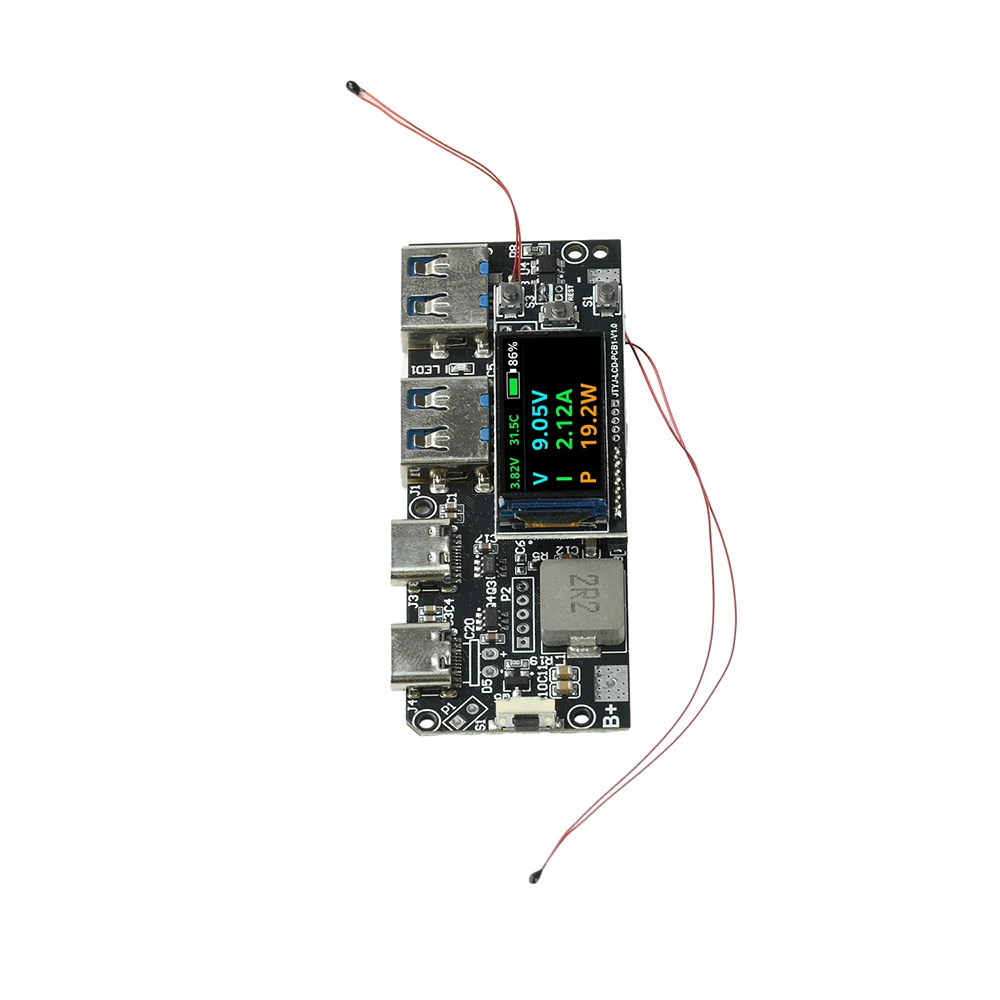

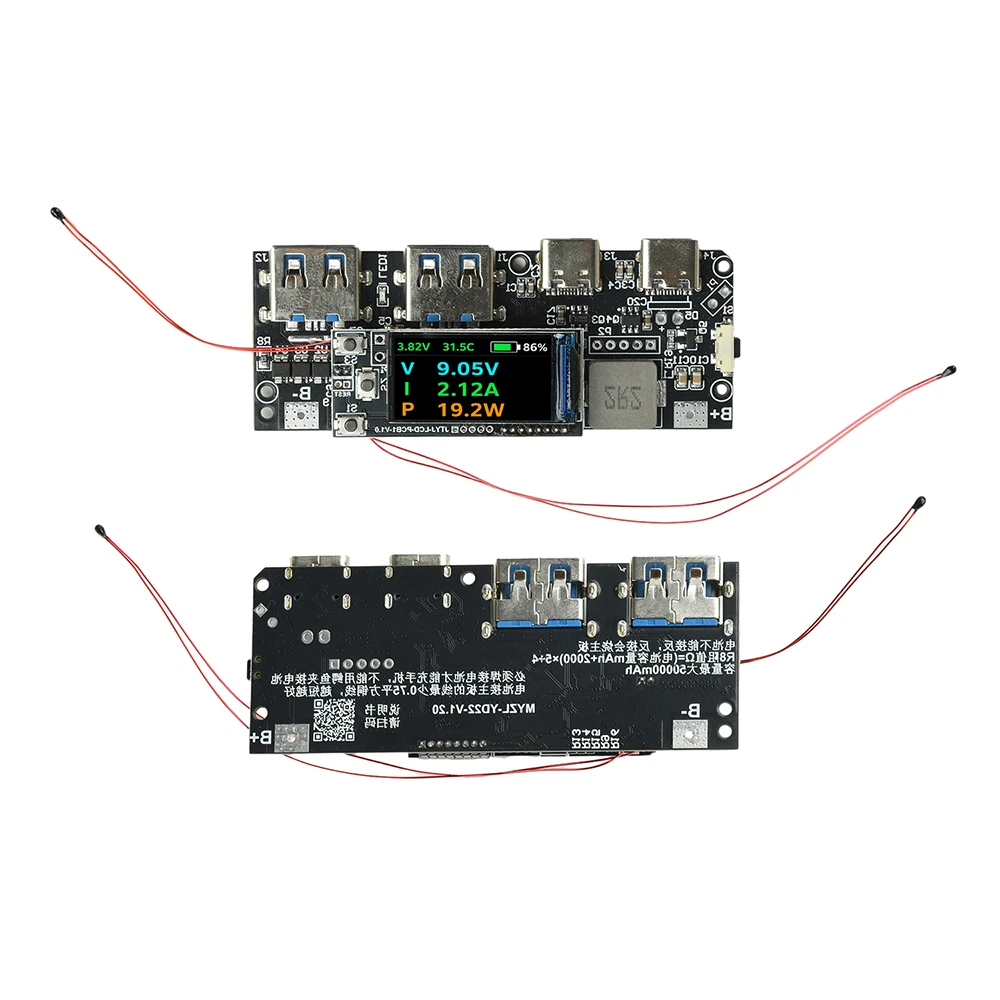

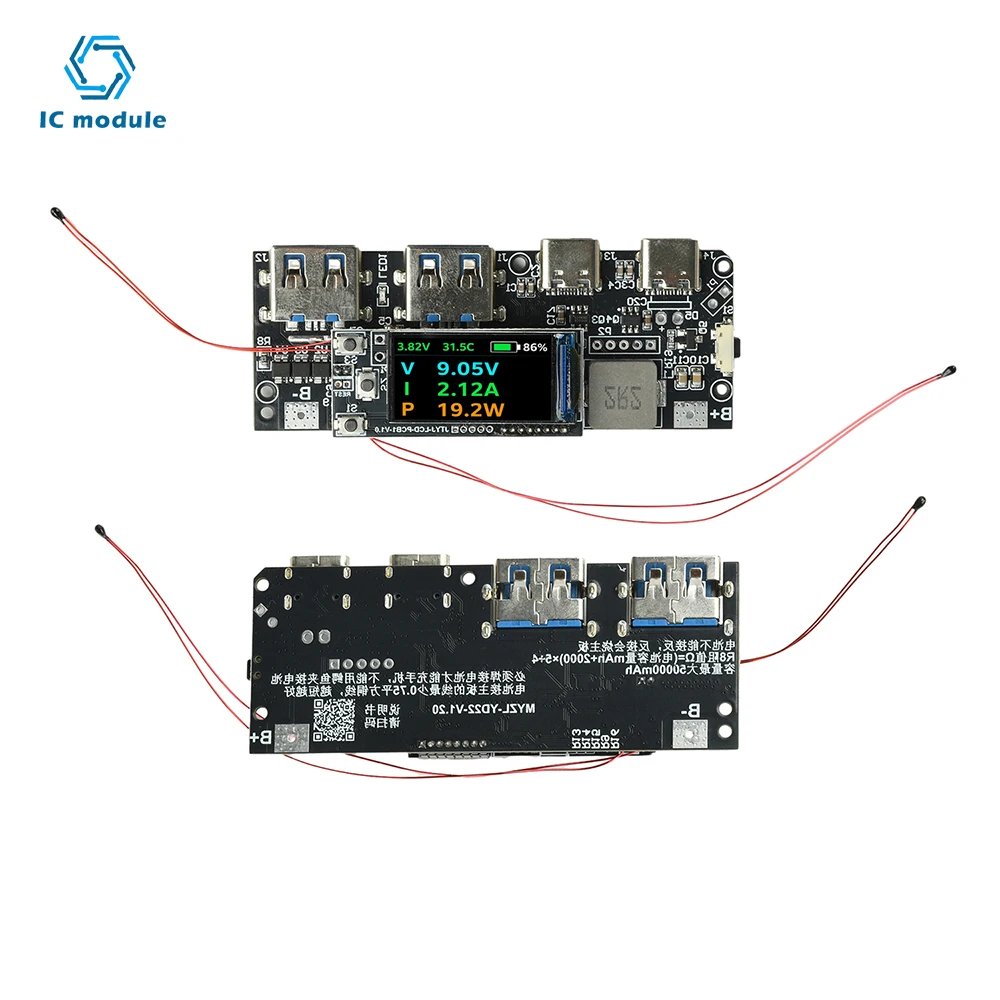

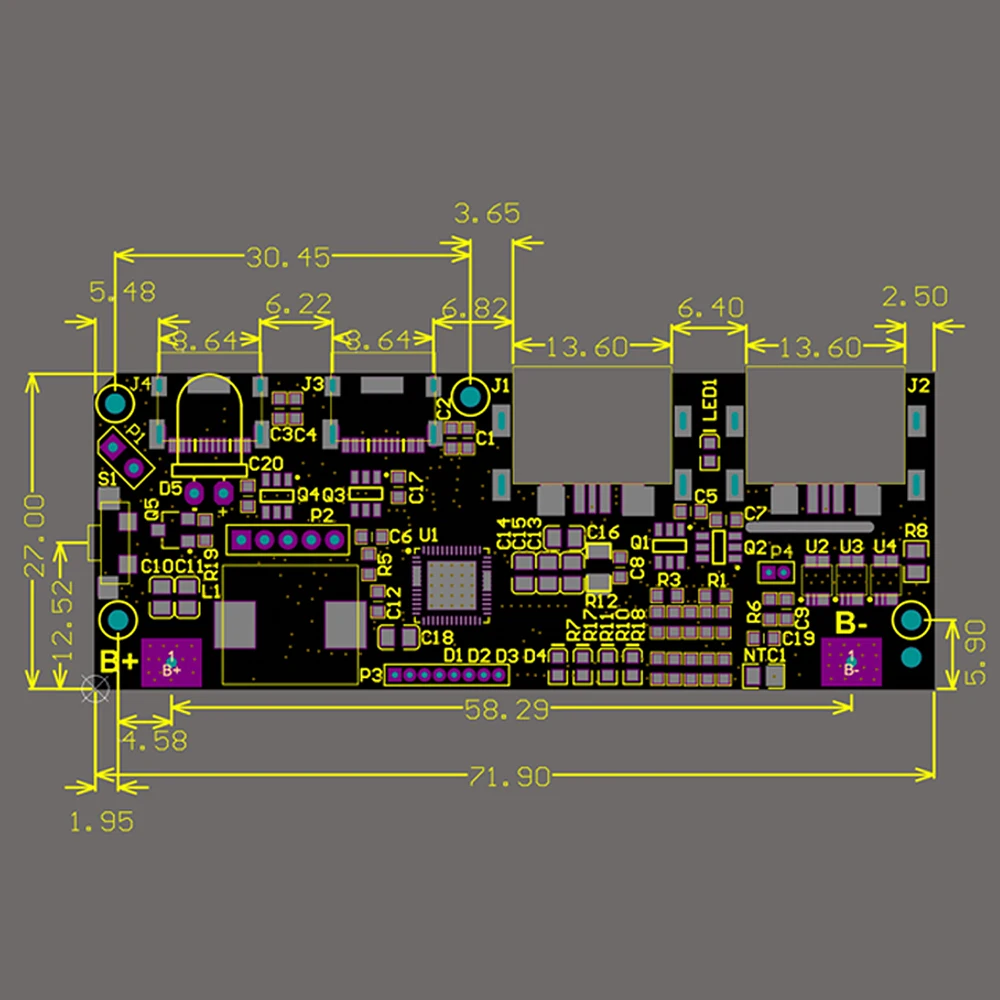

Scheda Madre Power Bank 22.5W PD Multi-Protocollo a Ricarica Rapida con Display a Colori, Circuito Portatile Fai-da-te per Elettronica Industriale

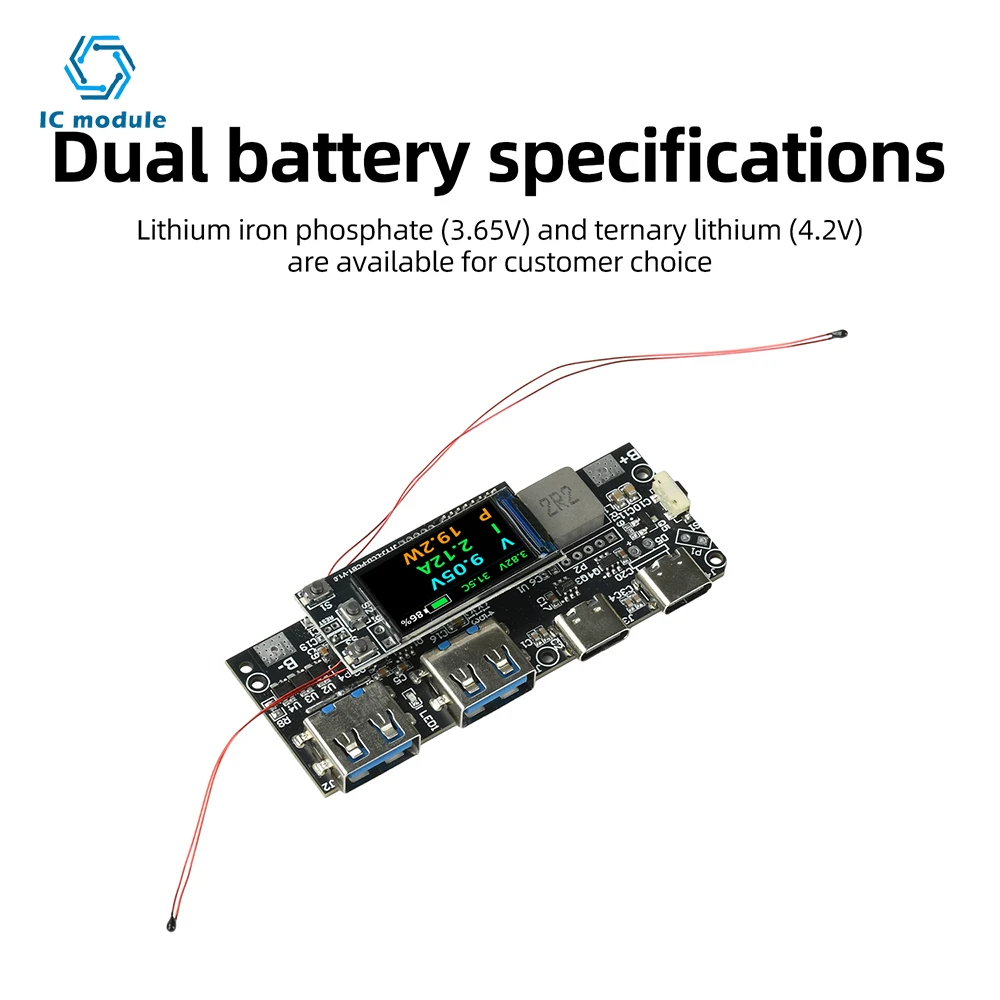

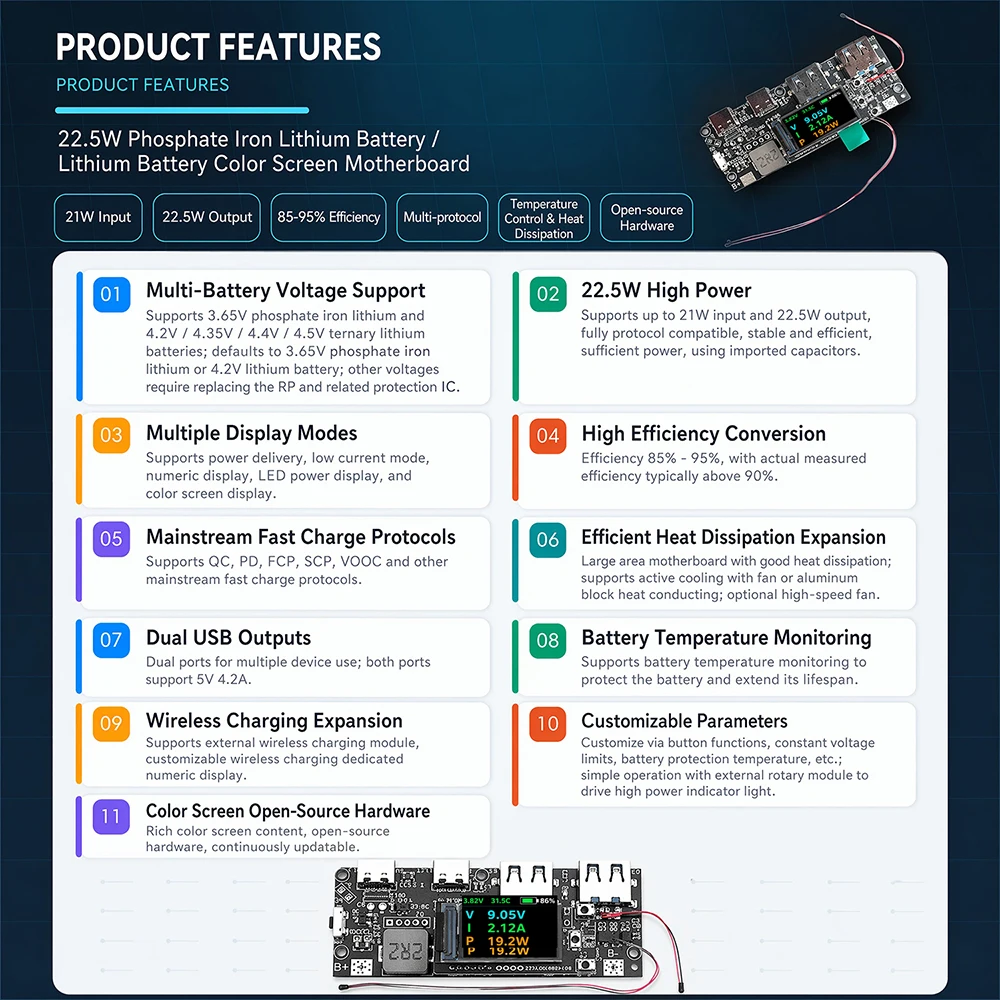

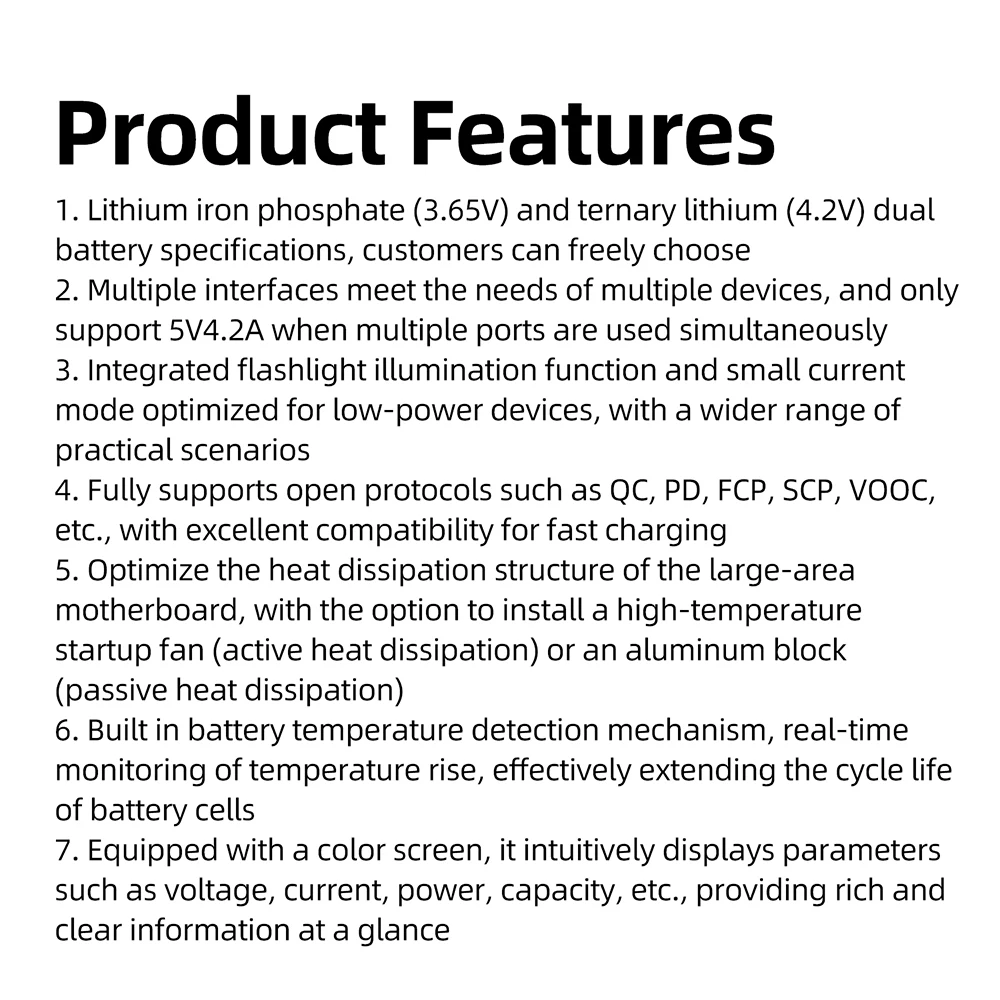

1. Opzioni a doppia batteria: Litio Ferro Fosfato (3,65V) e Litio Ternario (4,2V); i clienti possono scegliere liberamente.
2. Più porte supportano la ricarica di vari dispositivi; quando più porte vengono utilizzate contemporaneamente, è supportato solo 5V/4,2A.

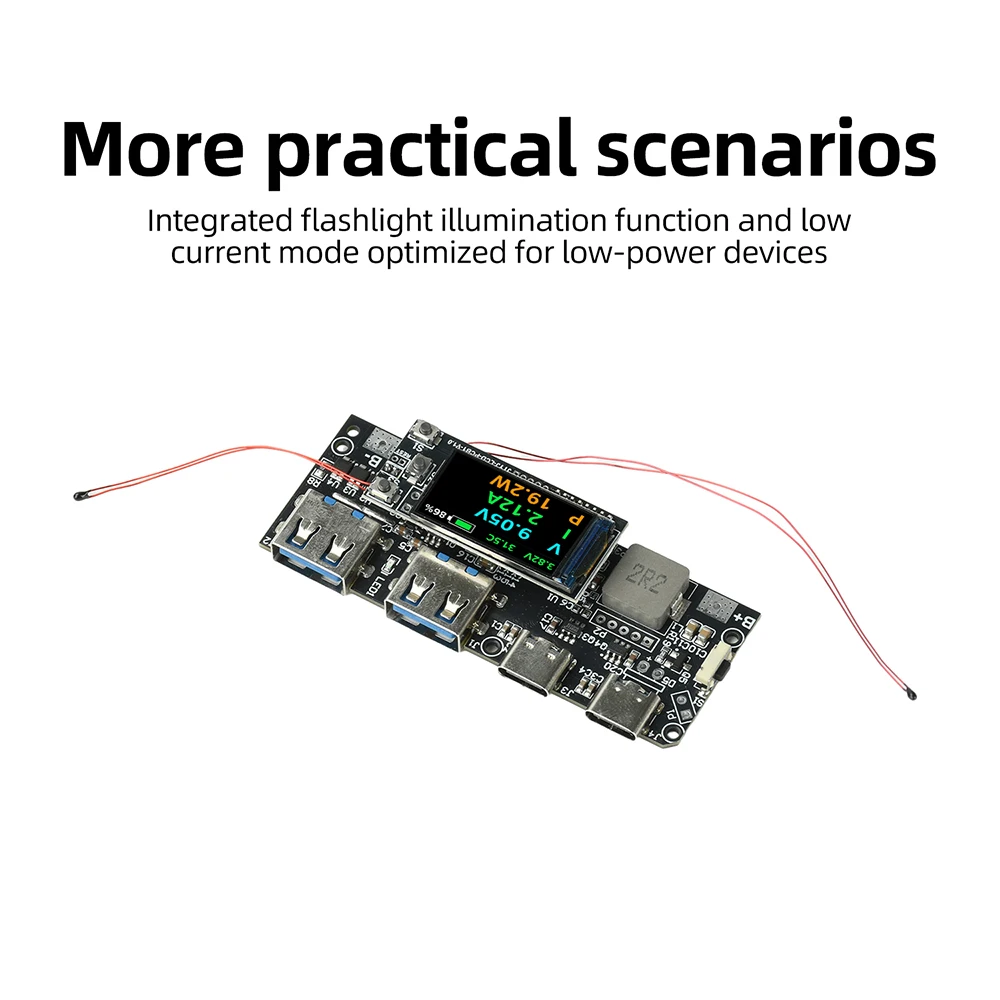

3. Funzione torcia integrata e modalità a basso consumo ottimizzata per dispositivi a bassa potenza, ampliando gli scenari di applicazione pratica.

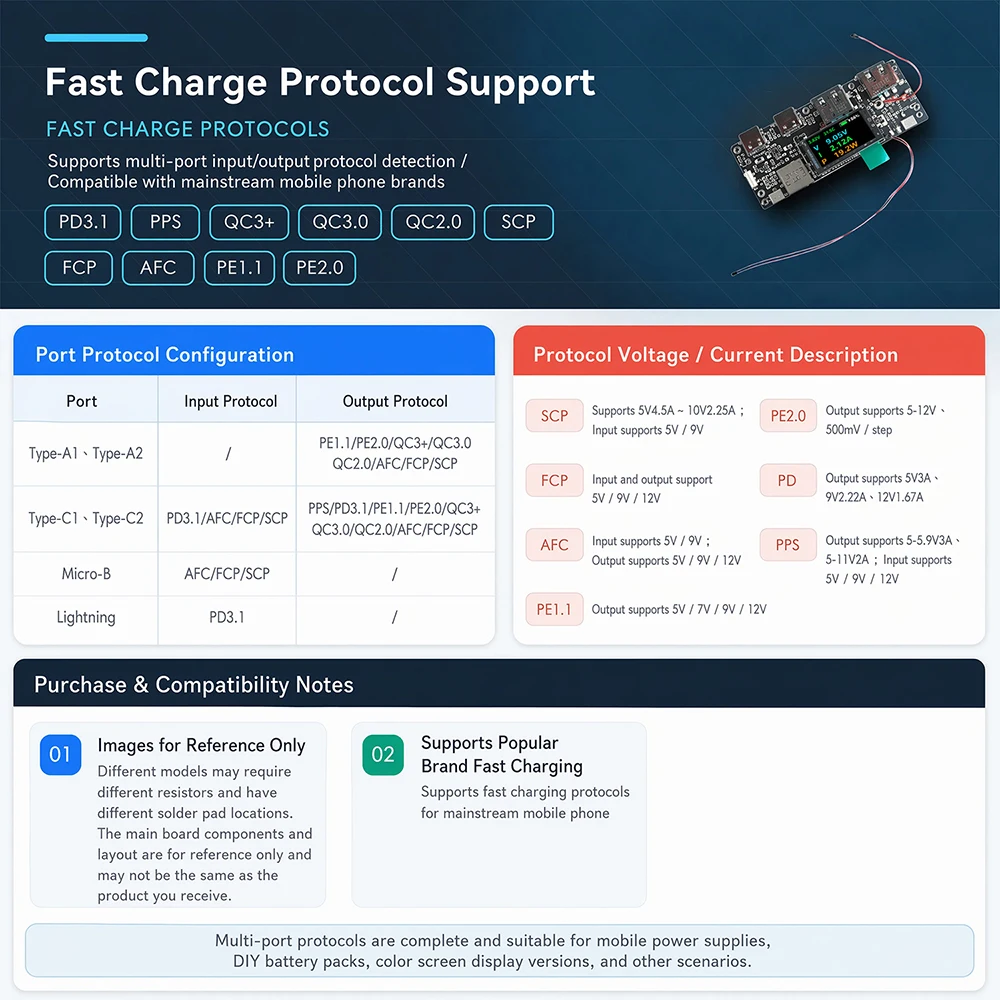

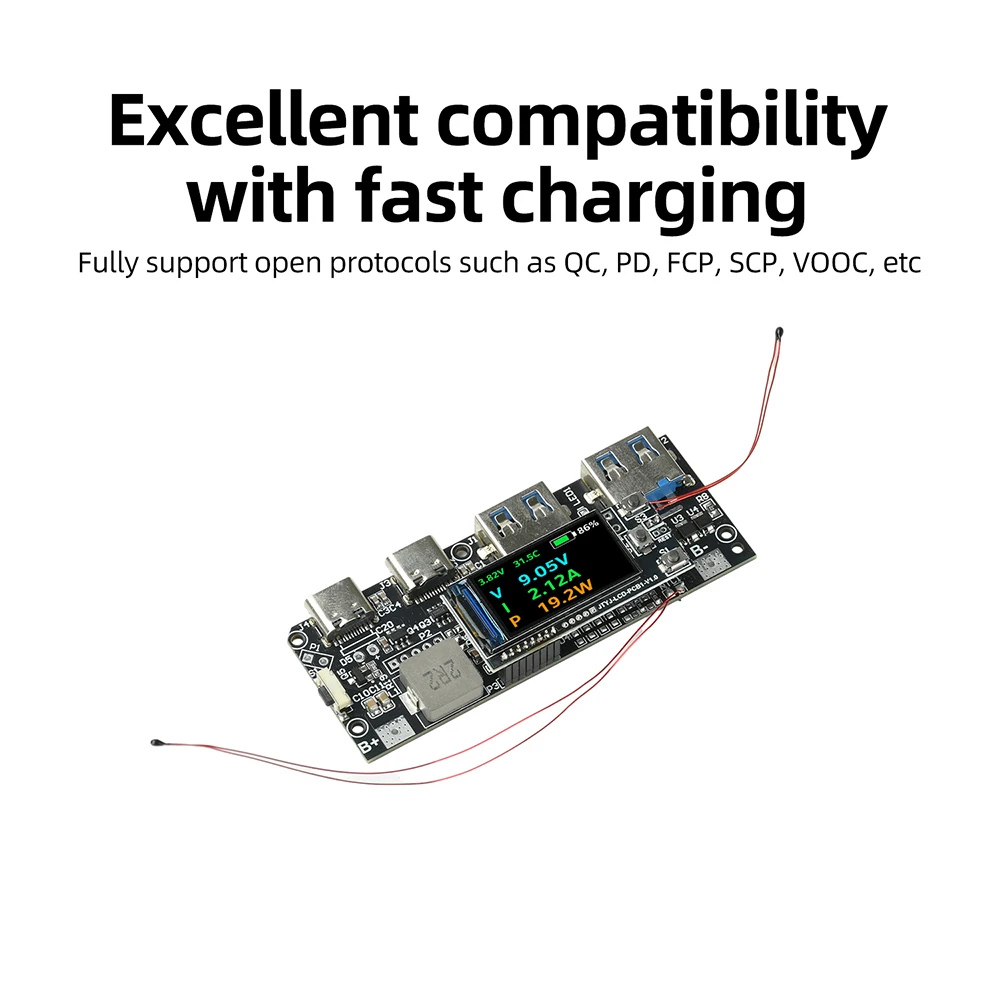

4. Supporto completo per protocolli aperti, inclusi QC, PD, FCP, SCP e VOOC, garantendo un’eccellente compatibilità con la ricarica rapida.

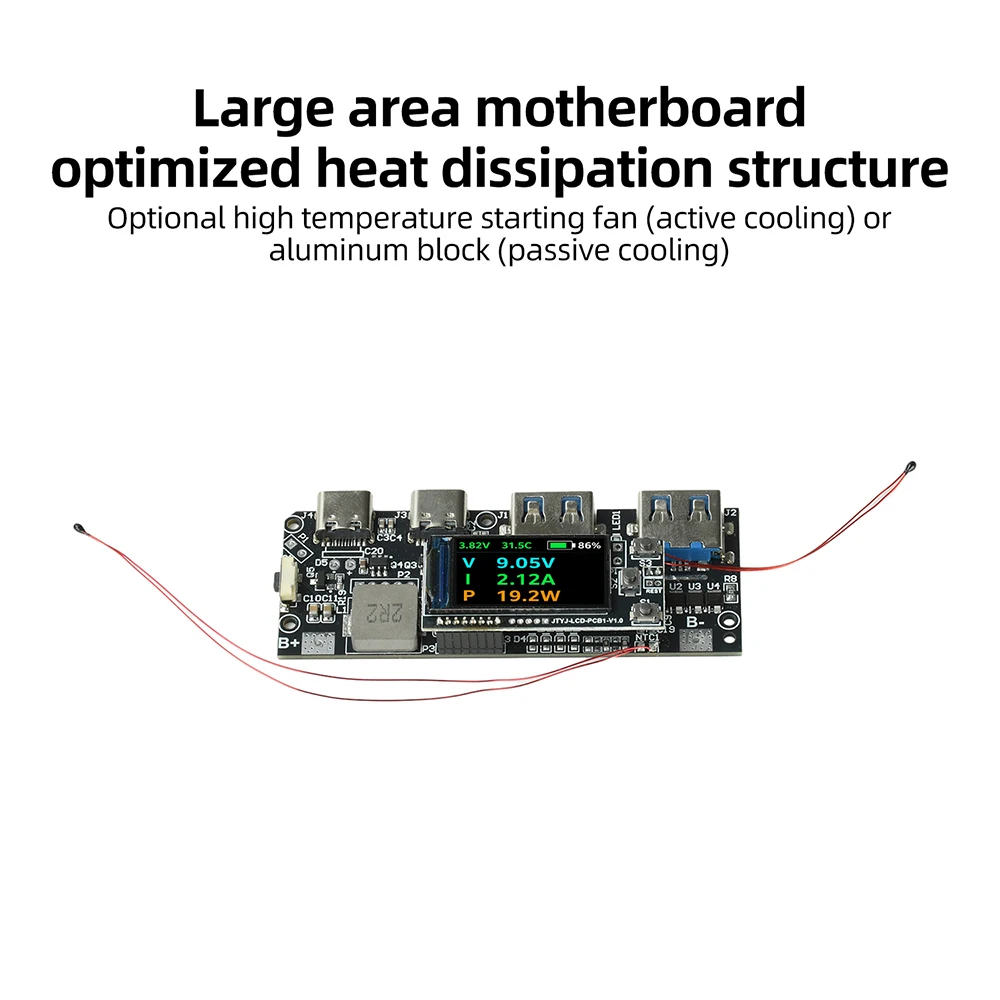

5. Scheda madre di grande superficie con struttura ottimizzata per la dissipazione del calore; ventola di avvio ad alta temperatura opzionale (raffreddamento attivo) o dissipatore di calore in alluminio (raffreddamento passivo)

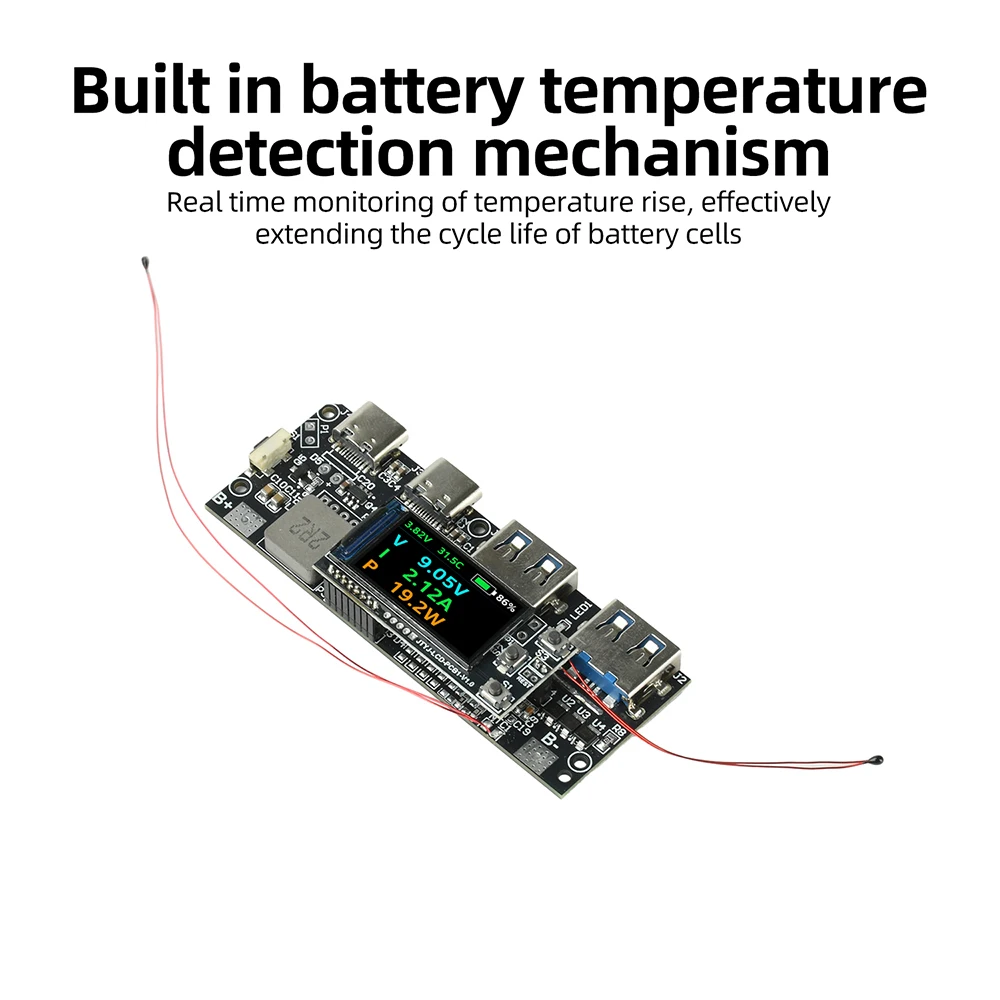

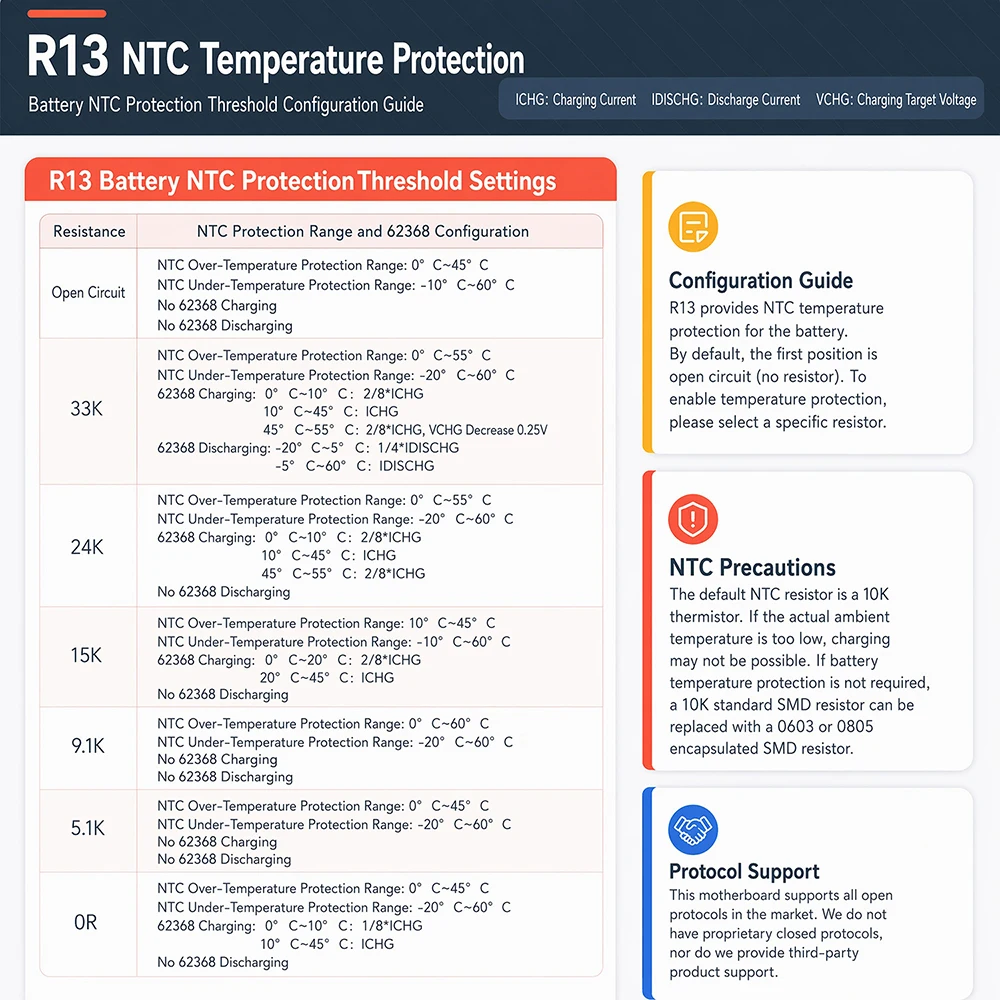

6. Il meccanismo integrato di monitoraggio della temperatura della batteria traccia l’aumento della temperatura in tempo reale, prolungando efficacemente la durata del ciclo delle celle.

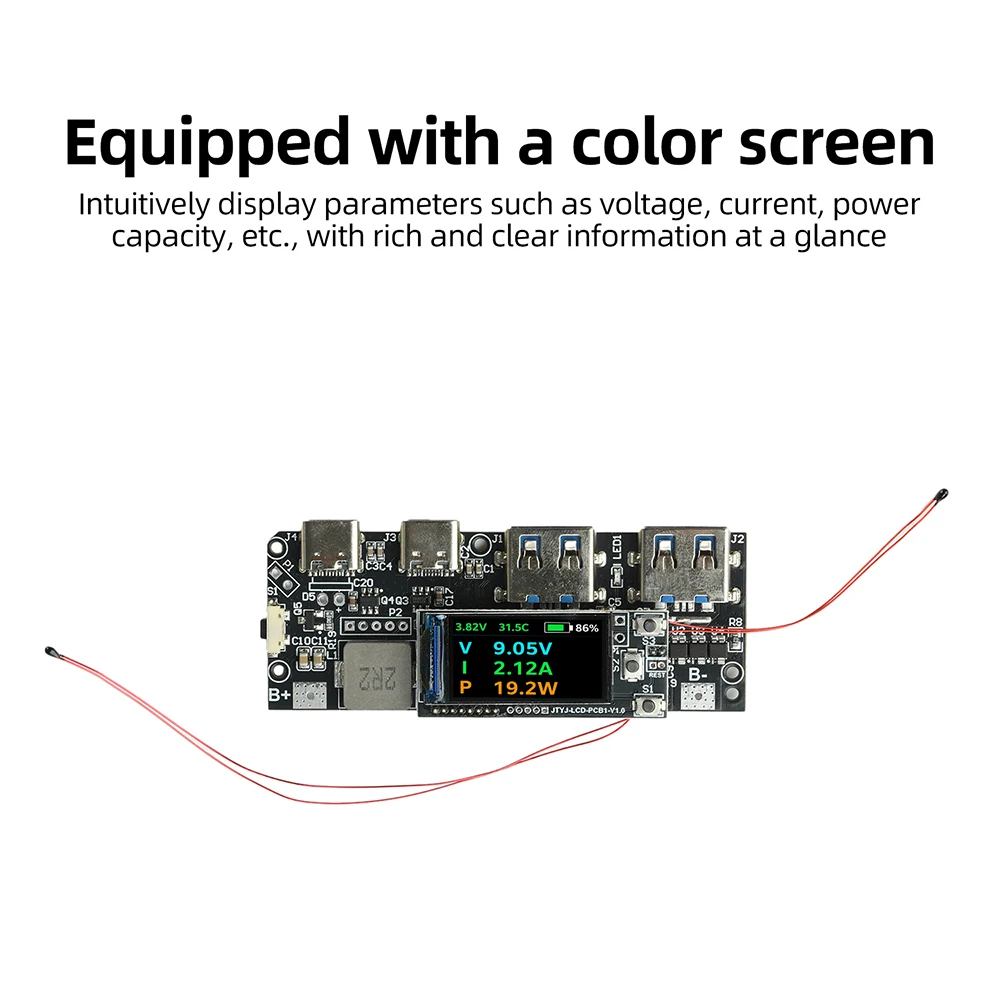

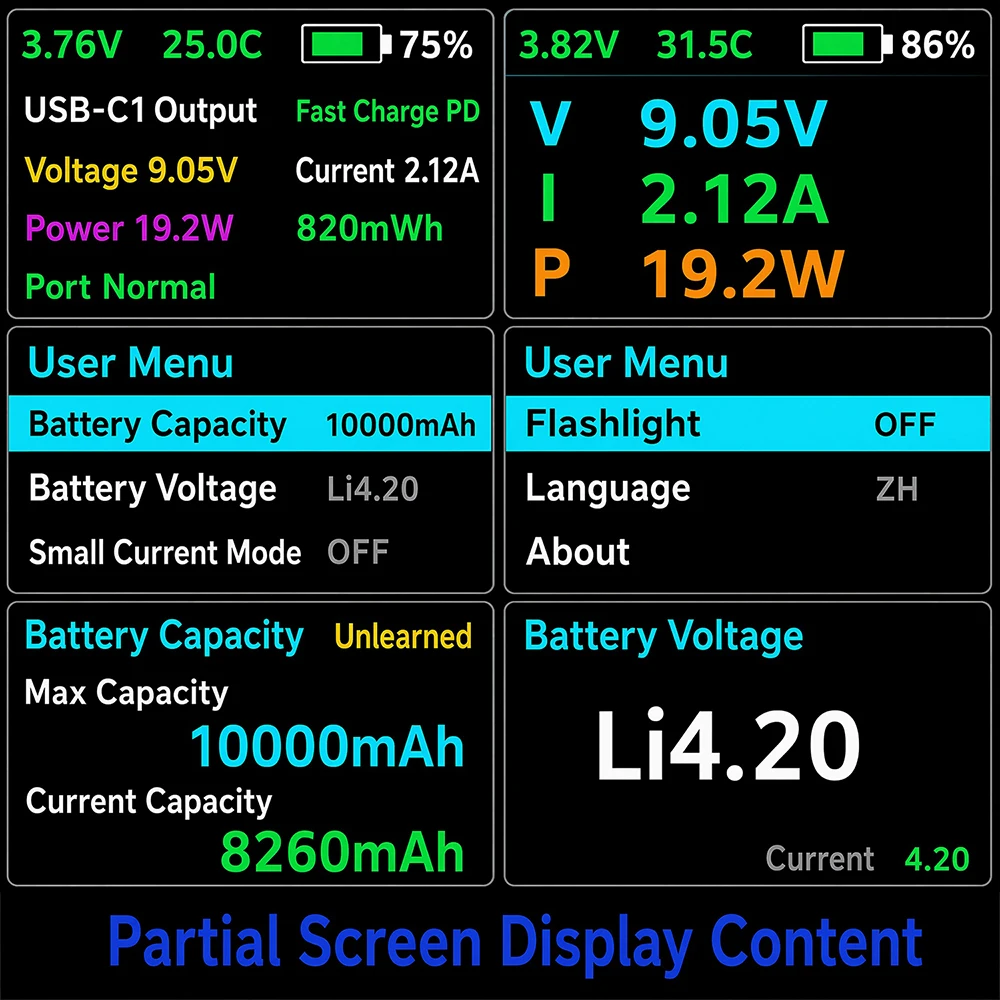

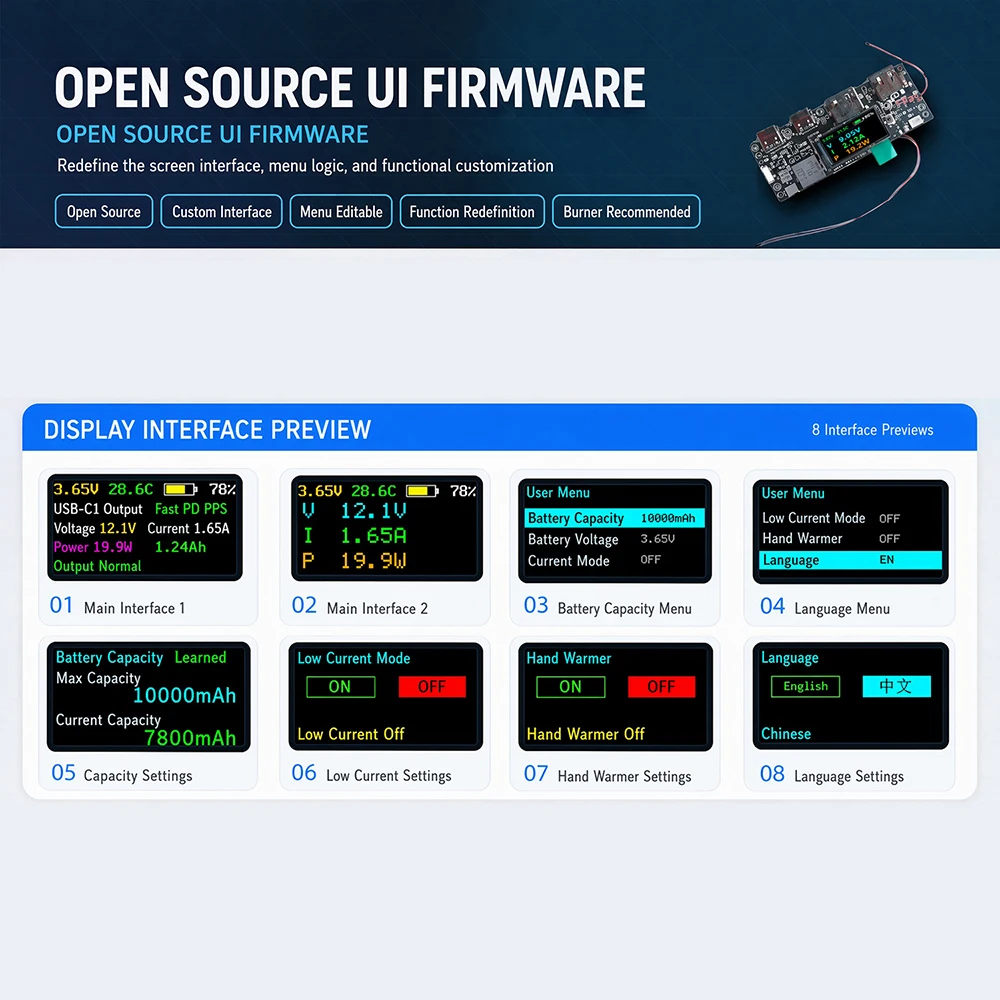

7. Dotato di un display a colori che mostra in modo intuitivo parametri come tensione, corrente, potenza e capacità, offrendo una panoramica chiara e completa.

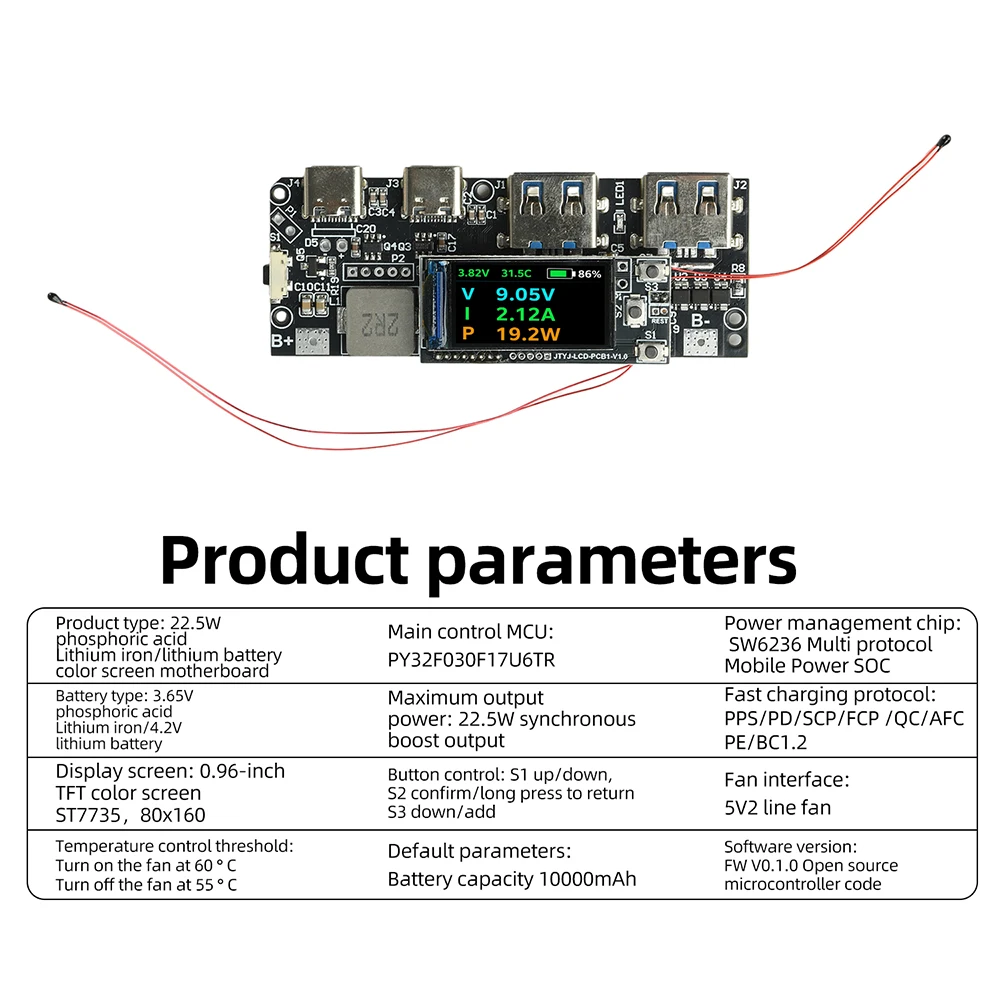

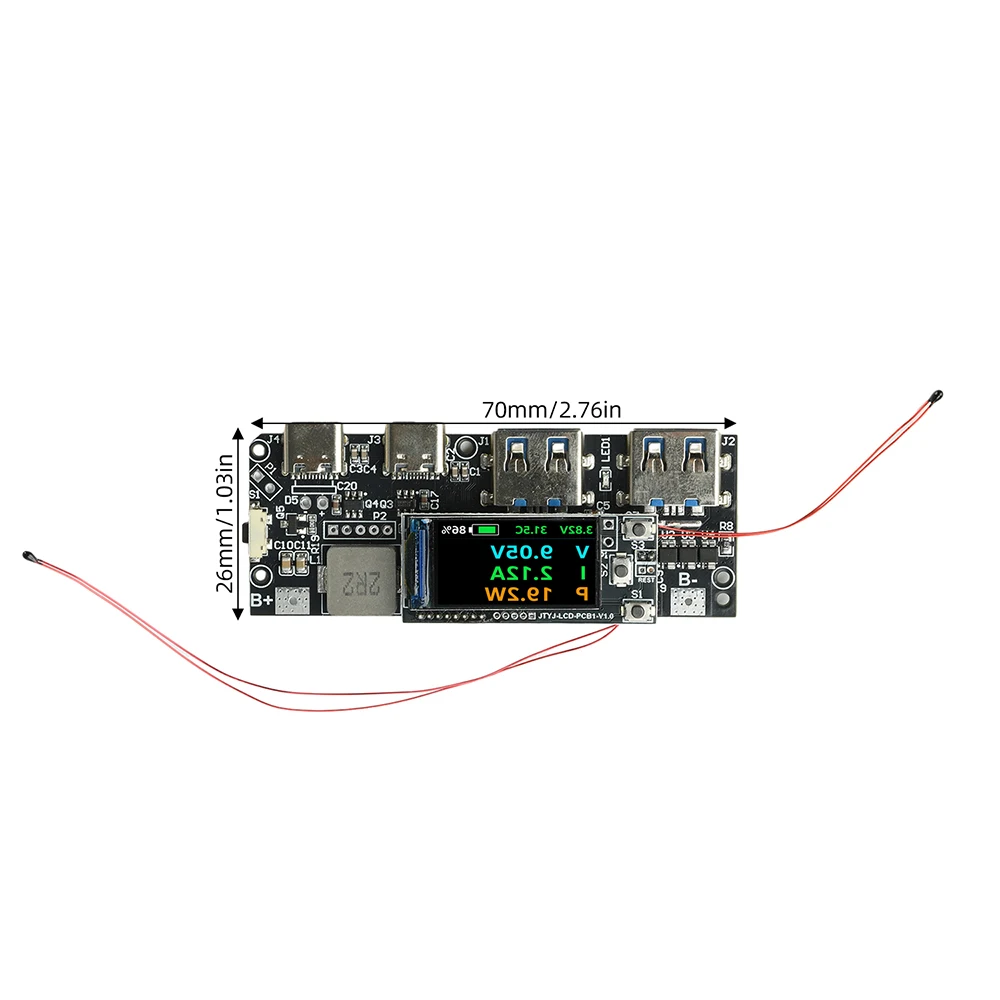

Parametro
Tipo di prodotto: Scheda madre con schermo a colori LFP/Li-ion da 22,5W
MCU di controllo principale: PY32F030F17U6TR
IC di Gestione dell’Energia: SW6236 SOC Multi-Protocollo per Power Bank
Tipo di batteria: LFP 3,65V / Li-ion 4,2V
Potenza massima in uscita: boost sincrono da 22,5 W
Protocolli di ricarica rapida in uscita: PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2
Display: Schermo a colori TFT da 0,96 pollici, ST7735, 80×160
Controlli dei pulsanti: S1 Su/Riduci, S2 Conferma/Pressione prolungata per tornare indietro, S3 Giù/Aumenta
Interfaccia ventola: ventola a 2 fili da 5 V
Soglie di Controllo della Temperatura: La ventola si accende a 60°C, si spegne a 55°C
Parametri predefiniti: capacità della batteria 10.000 mAh
Versione software: FW V0.1.0, codice del microcontrollore open-source

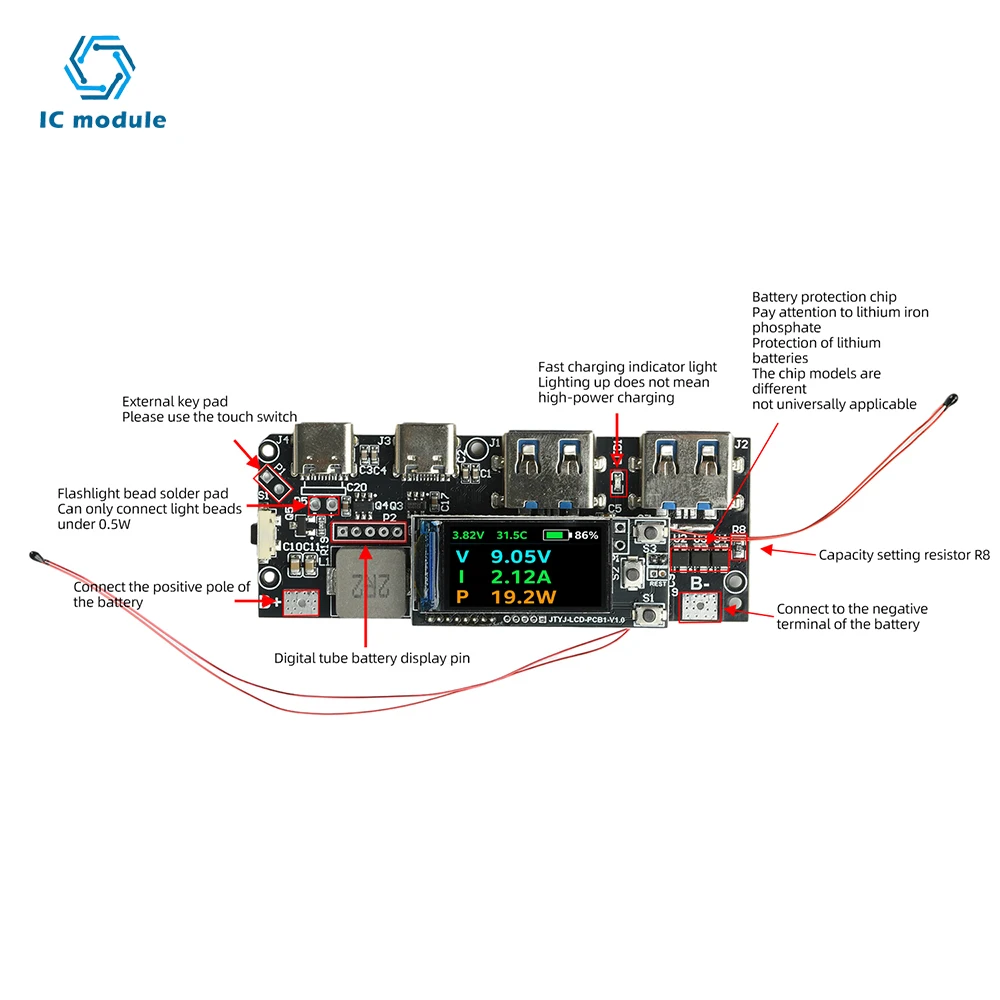

Note importanti

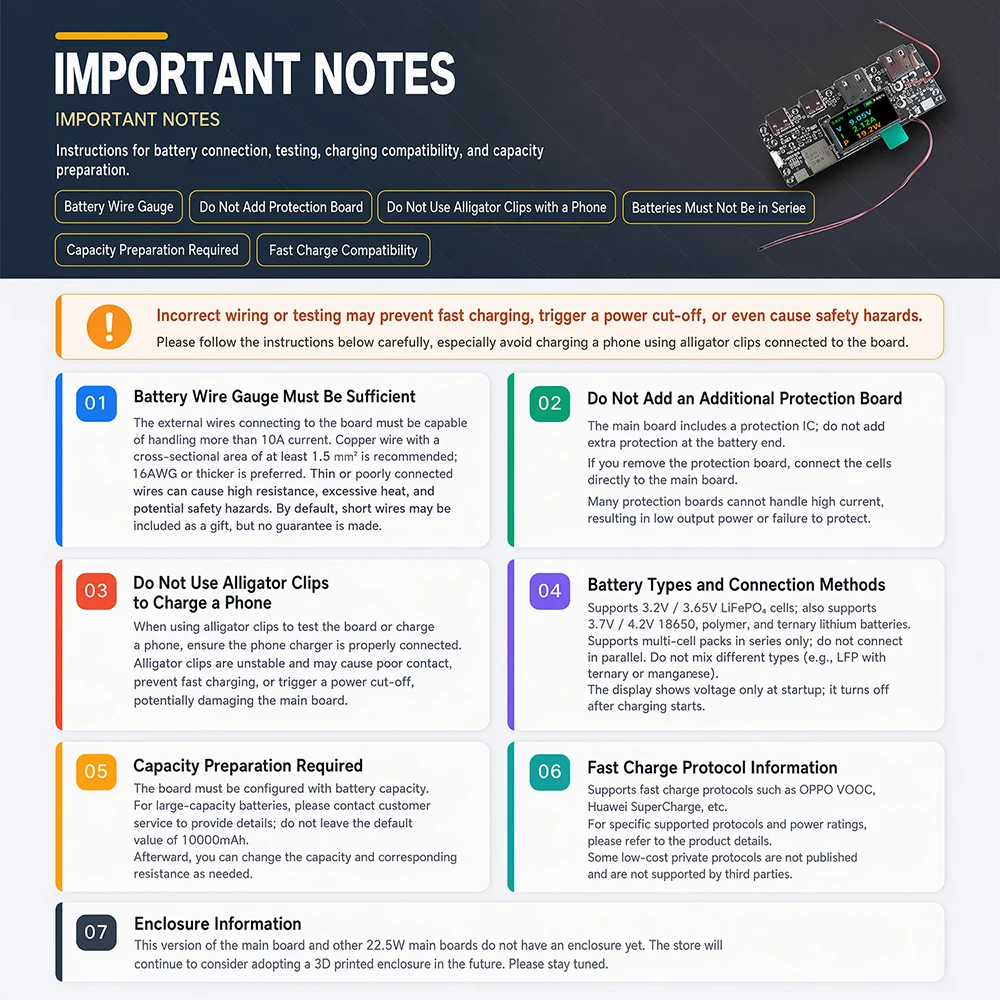

1. I cavi che collegano la batteria esterna alla scheda madre devono essere in grado di gestire una corrente di 10A. Utilizzare cavi in rame con una sezione trasversale di almeno 1 mm²; per i cavi standard, utilizzare 1,5 mm². Non è necessario un cavo eccessivamente spesso, ma non deve essere nemmeno troppo sottile, poiché la corrente ai terminali della batteria è molto alta e l’uso di un cavo troppo sottile rappresenta un rischio per la sicurezza.
2. La scheda madre è dotata di un chip di protezione integrato; non aggiungere una scheda di protezione aggiuntiva alla batteria. Se presente, rimuovila e collega direttamente le celle della batteria alla scheda madre.
3. Quando si testa la scheda madre utilizzando clip a coccodrillo, non caricare uno smartphone. Se è necessario caricare uno smartphone, è indispensabile saldare i collegamenti; le clip a coccodrillo offrono un contatto instabile, che può facilmente impedire la ricarica rapida, causare interruzioni di alimentazione e riavvii, o addirittura danneggiare la scheda madre.
4. È possibile utilizzare batterie al litio ferro fosfato (LFP) da 3,2V/3,65V. A seconda delle opzioni selezionate, è possibile utilizzare anche batterie da 3,7V/4,2V 18650, polimeriche o al litio ternario; sono accettabili anche celle ad alta capacità. Più celle devono essere collegate solo in parallelo; non collegarle in serie. Non utilizzare batterie alcaline usa e getta, NiMH, al piombo-acido o NiCd. Se il display del livello della batteria risulta impreciso al primo avvio, è sufficiente scaricare completamente la batteria e poi ricaricarla completamente.

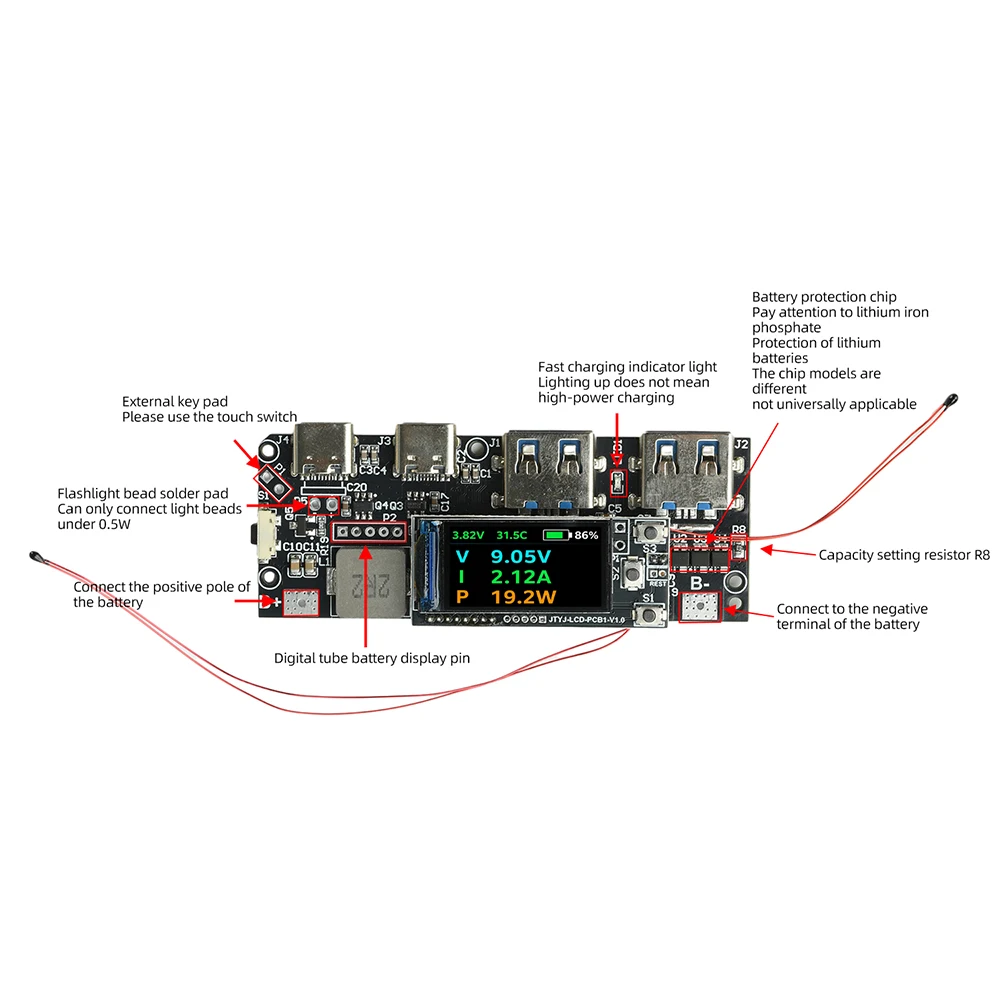

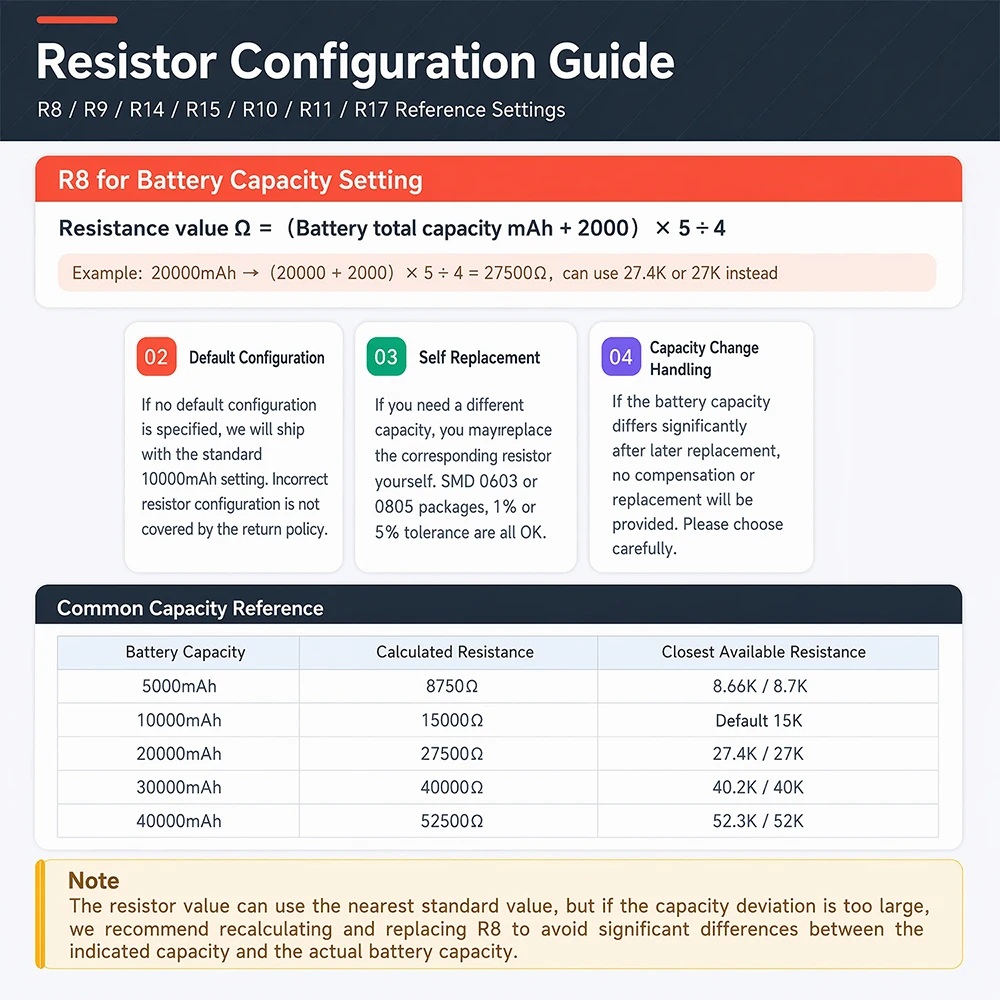

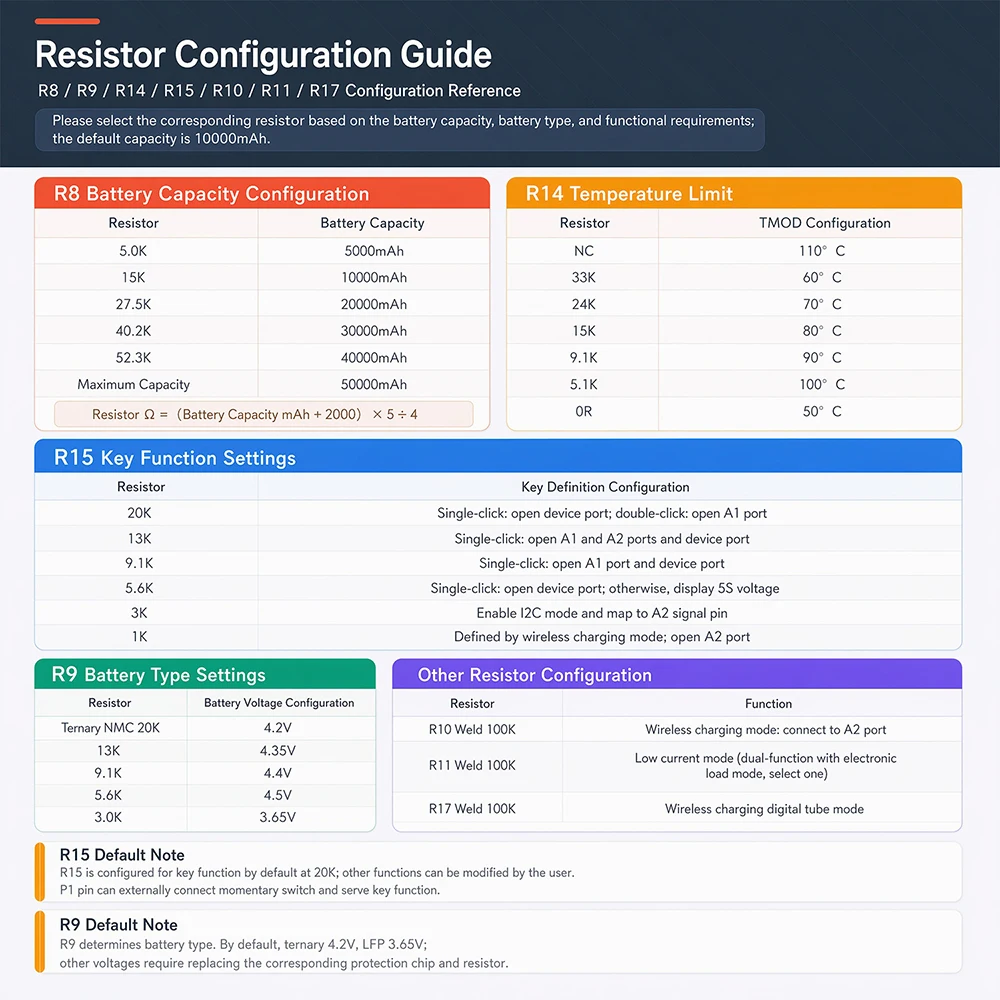

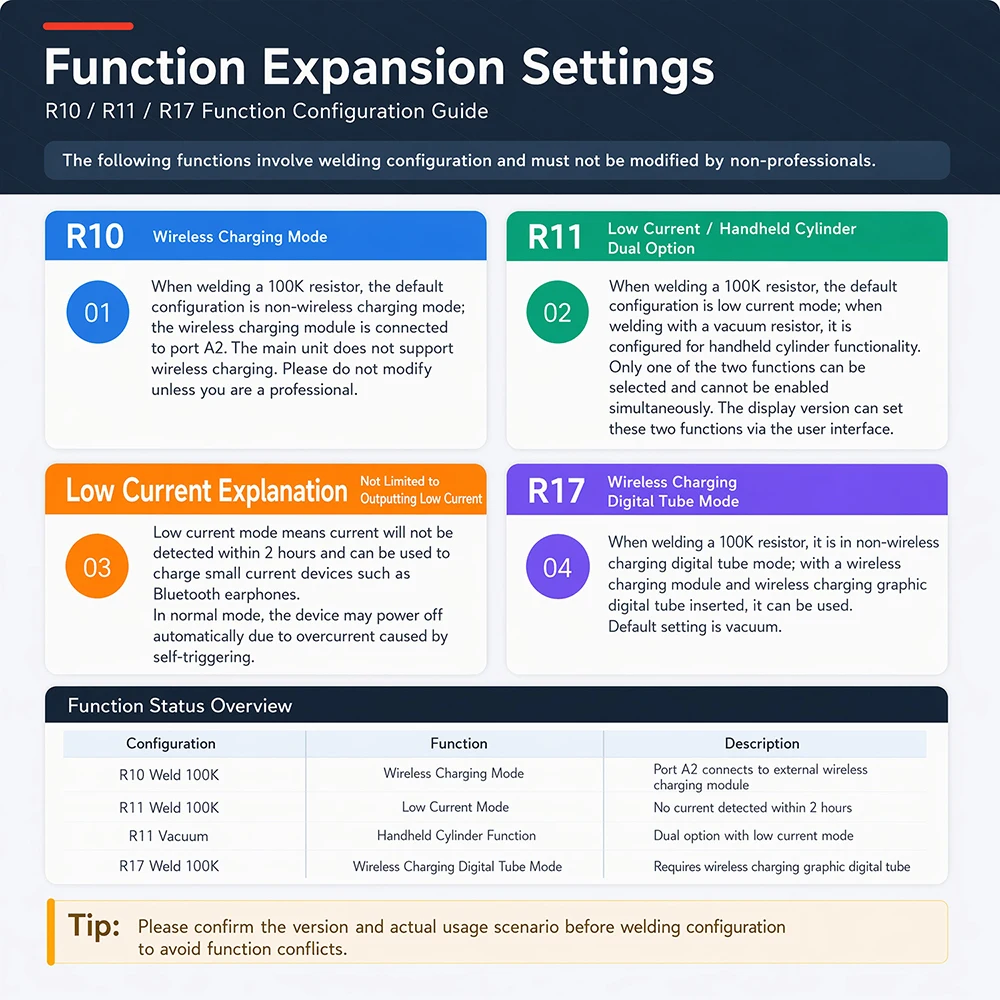

5. La scheda madre deve essere preimpostata con la capacità della batteria. L’impostazione predefinita è 10.000mAh; successivamente puoi sostituire il resistore autonomamente.

Contenuto della confezione
Scheda Madre Power Bank *1
