Caratteristiche:
1: l’uso dell’elaborazione avanzata del segnale audio digitale (DSP) e del ciclo di blocco a fase di modulazione FM (PLL) per rendere il suono più realistico, prestazioni più stabili, lunghe ore di lavoro senza offset di frequenza.
2: il display LCD è più intuitivo e preciso, con un consumo energetico molto basso e un rumore minimo.
3: può eseguire la ricerca di stazioni radio e conservare la funzione radio, facile da usare.
4: il funzionamento del pulsante di regolazione del volume digitale 30 integrato può essere facilmente fatto.
5: dati di memoria di alimentazione automatica prima dell’interruzione di corrente.
6: uscita altoparlante/cuffie commutazione automatica
7: stabilizzazione della frequenza del cristallo di quarzo, il cambiamento di temperatura non riceve più la deriva della frequenza.
9: l’analisi e l’elaborazione del segnale audio DSP audio professionale, muto automatico nessun segnale o segnale FM debole pavimento del rumore del grande tempo, lontano dal tradizionale segnale radio FM o il segnale è debole in mancanza di irritazioni quando si arrugginisce.
10: encoder rotativo incrementale digitale per regolare il volume e la frequenza d’uso sentirsi bene, posizionamento preciso, stabile e durevole, rotazione di 360 ° senza estremità morte.
Intervallo di regolazione del volume digitale a livello 11:30
12: supporto per il controllo della comunicazione seriale, utilizzare altri moduli MCU di controllo di computer o dispositivi con funzionalità completa seriale.
Parametri del prodotto: potenza di uscita: 500mW (cuffie drive), 3 wx2 (guida dell’altoparlante)
Intervallo di frequenza: 50Hz-18KHz
Ricezione della gamma di frequenza:
Chiudi la radio del campus 87.0MHz-108.0MHz,
Open campus radio 76.0MHz-108.0MHz
Rumore equivalente: ≥ 30dB
Tensione di alimentazione: 3.0V-5.0V
Corrente di alimentazione: volume massimo 1000mA, volume minimo a 60mA (solo riferimento)
Canale: Stereo
<1>: alimentazione

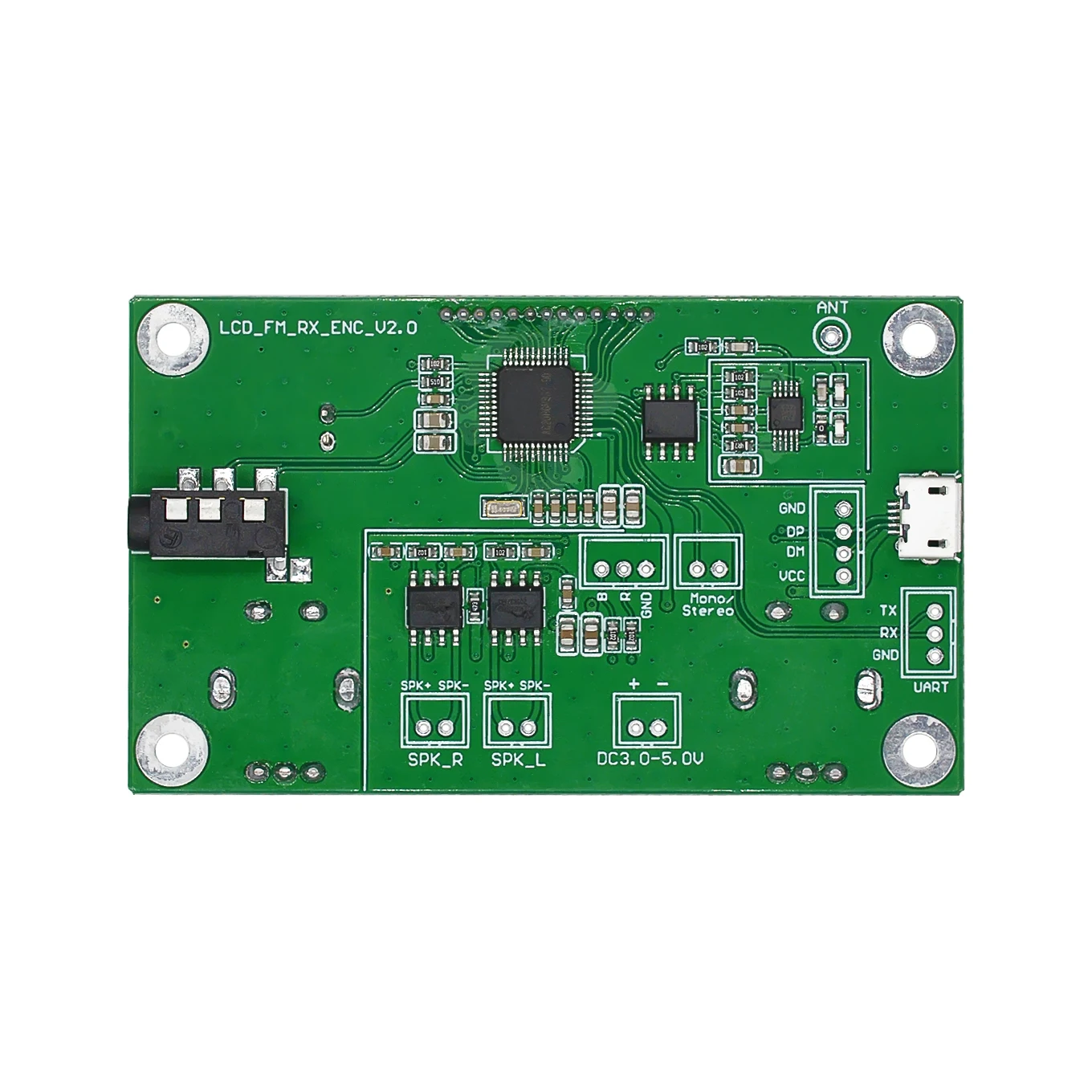

La porta del modulo corrispondente (etichettatura della scheda PCB) -, +, quindi l’alimentatore (batteria) elettrodo negativo e un elettrodo positivo, è consigliata una batteria o altra fonte di alimentazione. Non è possibile utilizzare l’alimentatore switching senza un filtro (come caricabatterie per telefoni cellulari e altri alimentatori switching), o interferendo con la potenza generata incierà sul normale funzionamento del modulo. Questo modulo tensione di funzionamento normale di 3.0-5.0V, fare attenzione a non superare il campo di tensione di alimentazione.
<2>: Antenna
Porta FM_ANT utilizzata per collegare l’antenna FM per una migliore ricezione del segnale FM, si consiglia una lunghezza esterna di 75cm dell’antenna dell’asta.
<3>: uscita cuffie/altoparlanti
Il modulo viene fornito con amplificatore audio a canale 3 wx2, gli altoparlanti per l’accesso alle porte dell’altoparlante sono consigliati altoparlanti da 4Ω / 3W. Come collegare le cuffie, l’audio viene commutato automaticamente sui canali dell’altoparlante del canale dell’auricolare si spegne automaticamente.
<4> controllo del Volume

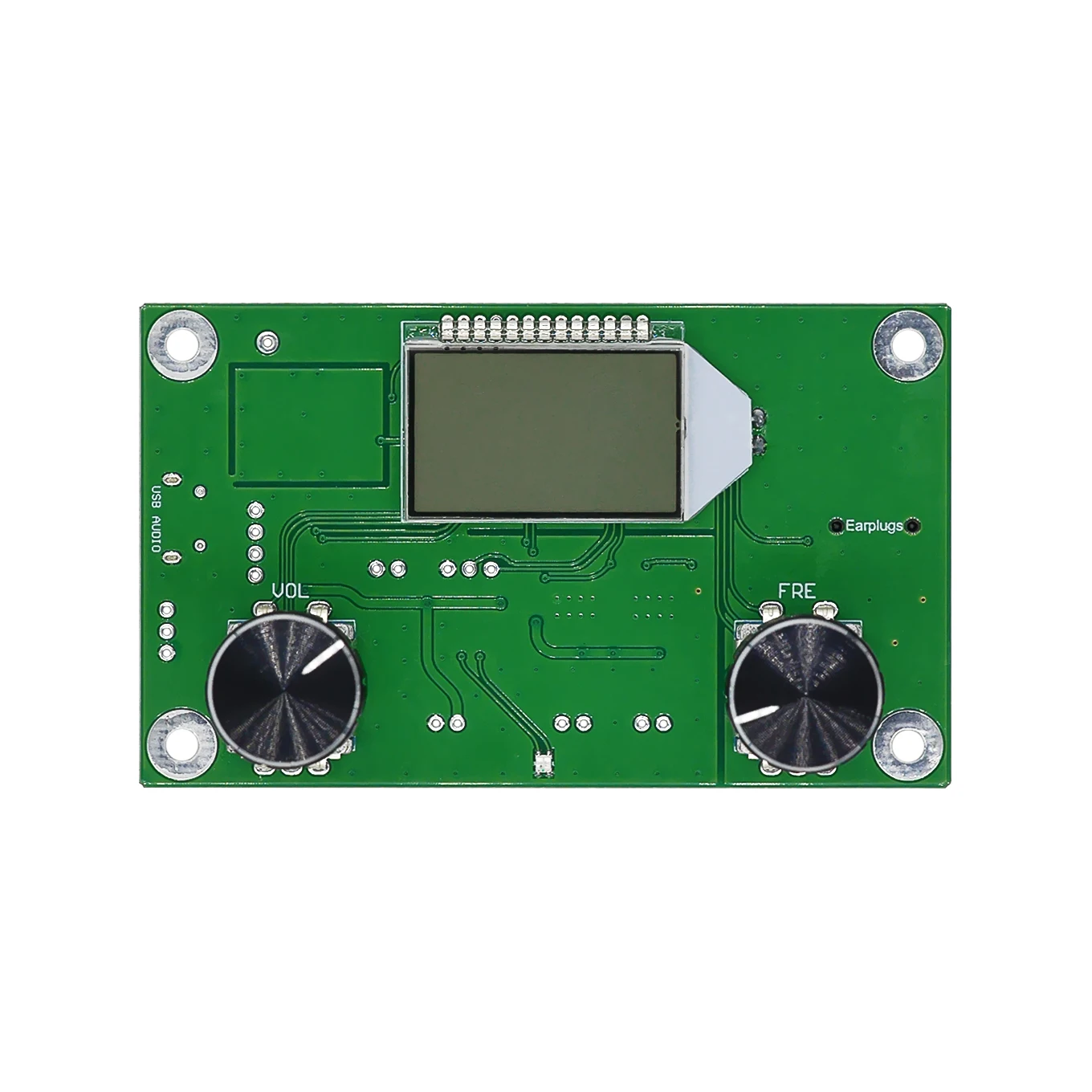

Girare l’encoder VOL per regolare il volume, mentre lo schermo LCD mostra la serie di volumi.
<5> regolazione della frequenza
Encoder di rotazione FRE, frequenza di ricezione, mentre lo schermo LCD visualizza la frequenza di corrente verso il basso, la maniglia dell’encoder premere per mute / un-mute switch.
<6> muto
Premere VOL manopola verso il basso mute / un-mute
<7> interruttore di disattivazione automatica
Premere verso il basso la manopola FRE attivato o spento funzione di disattivazione automatica, il display LCD captions on consente lo squelch automatico, lo spegnimento significa spegnere lo squelch automatico.
<8> regolazione automatica della soglia di squelch (soglia) (interruttore automatico di disattivazione si apre efficace)
Premere la manopola FRE verso il basso, nell’interfaccia di regolazione della soglia squelch automatica, l’utente può utilizzare azioni specifiche per regolare la soglia squelch automatica, il campo di regolazione è 0-20, maggiore è il valore, il più limitato alla porta, il segnale debole più possibile muto. Al rovescio.
<9>: accesso alla porta seriale (non controllo seriale senza contatto)

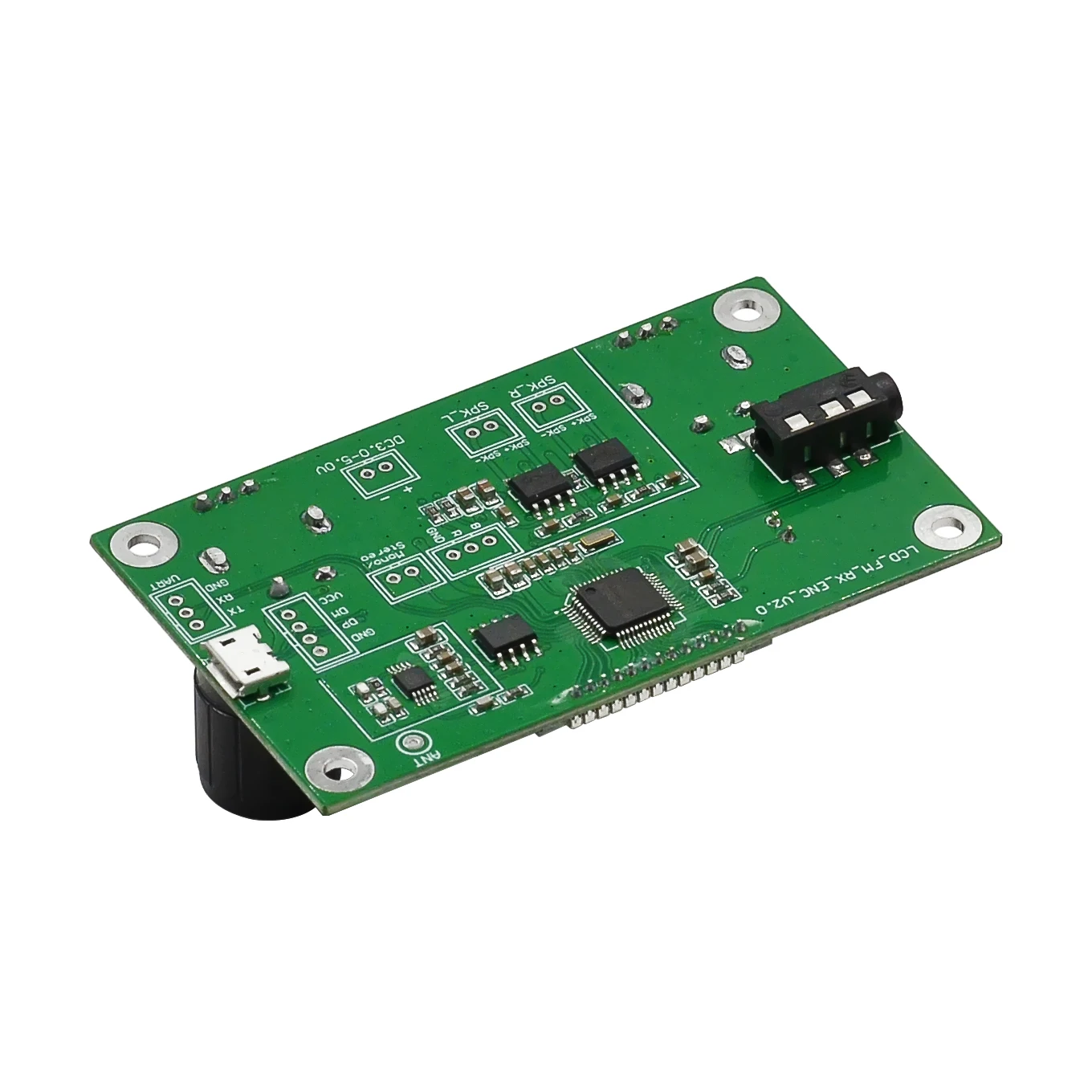

Modulo porta seriale a livello TTL interfaccia di controllo di riserva, modulo di comunicazione seriale TTL della necessità di collegare UART_RX, modulo UART_TX e GND (PCB corrispondente alla posizione, è contrassegnato), È possibile utilizzare un MCU esterno (microcontrollore) o una porta seriale del PC per inviare i comandi funzionalità del modulo di controllo collegato. Nota: a causa del livello della porta seriale del computer non è un livello TTL, quando collegato a un computer collegato alla comunicazione RS323 richiesto al dispositivo di commutazione elettrica a livello TTL paperback o utilizzare il modulo della porta seriale a livello USB a TTL per comunicare con il modulo. Perché il modulo di controllo dei comandi seriali richiede un po’ di esperienza nel computer, ma non gli acquirenti si prega di non provarlo.
<10>: Set utente
Questo modulo può essere impostato se lo stato di retroilluminazione per ascoltare la banda radio del campus, imposta come segue secondo l’applicazione dell’utente. Power-off state long press il display LCD di alimentazione elettrica VOL knob down che mostra open campus radio C0 C1 rappresenta la banda radio del campus chiusa, set per effetto dopo il riavvio. L’impostazione dello stato di retroilluminazione è off state press tasto manopola FRE per girare la retroilluminazione del display indica sempre B1, B0 denota una retroilluminazione disattivata 20 secondi dopo il riavvio per effetto. Ripeti questo passaggio per cambiare l’impostazione per cambiare lo stato. La fabbrica è impostata per non aprire la banda radio del campus unificato, la retroilluminazione si spegne di 20 secondi senza funzionamento.
Nota:
L’impostazione di base di fabbrica è fuori dalla radio del campus, la retroilluminazione spegne automaticamente nessuna operazione 20S, Off Auto Squelch. Gli utenti impostano i propri a seconda delle condizioni.
L’impostazione di base di fabbrica è fuori dalla radio del campus, la retroilluminazione spegne automaticamente nessuna operazione 20S, Off Auto Squelch. Gli utenti impostano i propri a seconda delle condizioni.
Questo modulo metodo di regolazione squelch:
Questo modulo utilizza lo squelch digitale DSP, la flessibilità di utilizzare il software per controllare la soglia squelch (soglia). Quando la soglia squelch è 0-20 livelli, più basso il numero più basso è la soglia squelch, più è possibile ascoltare il segnale radio con il rumore di sfondo, più alto è il numero, maggiore la soglia di rumore, il rumore di uscita è superiore al valore impostato, il rumore statico automatico aperto, In modo che l’uscita sia mutata. Quindi quando si regola la soglia dello squelch, secondo la custodia, se vuoi sentire la soglia dello squelch del segnale debole, se vuoi sentire un segnale forte, numero da aumentare. Nota che la funzione mute non è il segnale per rimuovere il rumore di fondo, ma il livello di rumore è fissato dal segnale supera il valore di soglia per controllare l’uscita muted.
Pacchetto incluso:
Modulo ricevitore Radio FM Stereo digitale 1x (non contiene cavo)
