Introduzione

Il modulo ADC ad alta precisione da 0-10 V a 15 bit combina l’ingresso a doppio canale da 0 a 10 V con interfacce I2C e UART, offrendo flessibilità senza pari per gli utenti Arduino, Raspberry Pi e ESP32.Dotato di risoluzione a 15 bit (precisione di 0,3125 mV) e chip Texas Instruments ADS1115, collega sensori industriali da 0-10 V (ad esempio trasduttori di pressione, contatori di energia) con microcontrollori a bassa tensione.Perfetto per l’automazione, il monitoraggio ambientale e i sistemi IoT che richiedono una conversione del segnale stabile e resistente al rumore.

Compatibilità sensore 0-10 V di livello industriale

Il modulo interfaccia direttamente con sensori da 0-10 V standard industriale, come trasduttori di pressione, misuratori di portata e sensori di velocità del vento.Risolve la mancata corrispondenza della tensione tra sensori ad alta uscita (0-10 V) e microcontrollori a bassa tensione (ad esempio Arduino, Raspberry Pi), eliminando la necessità di condizionamento del segnale esterno.

Risoluzione a 15 bit con precisione migliorata

Con un ADC a 15 bit e una precisione di ±2 mV, il modulo cattura sottili variazioni del segnale (ad esempio passi di 0,3125 mV), rendendolo adatto per applicazioni che richiedono dati a grana fine, come il monitoraggio della pressione del serbatoio dell’acqua o l’analisi del consumo energetico.Il PGA dell’ADS1115 regola dinamicamente il guadagno per mantenere la precisione nell’intera gamma 0-10 V.

Interfacce di comunicazione flessibili

I doppi protocolli I2C e UART garantiscono la compatibilità con diversi controller, dalle schede Arduino ai PLC industriali.Il connettore Gravity-4P standardizza il cablaggio, riducendo la complessità di configurazione per i sistemi multisensore.

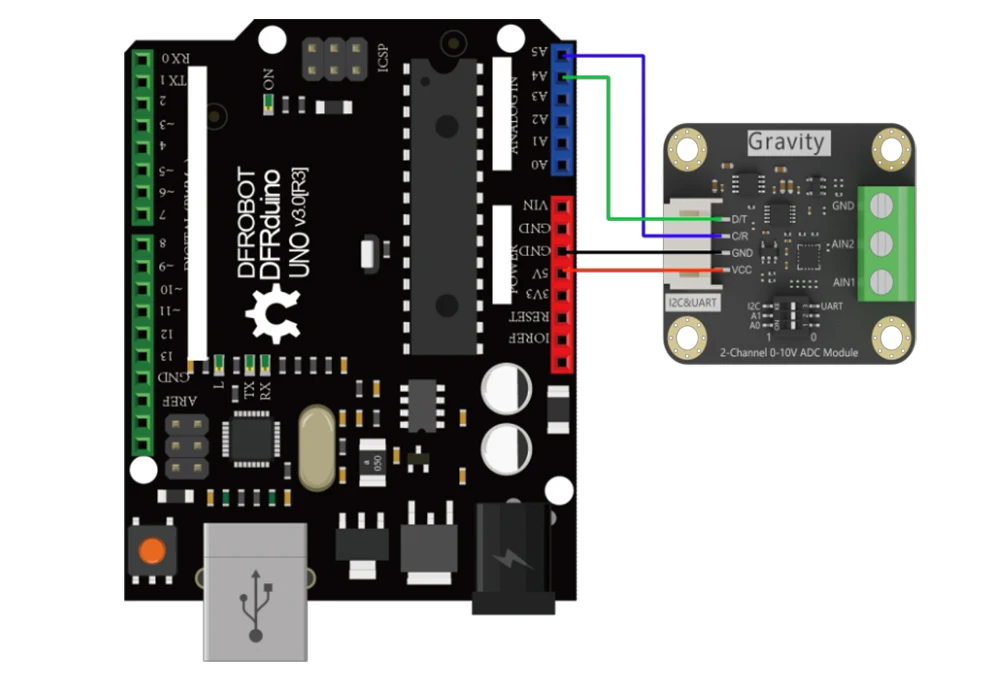

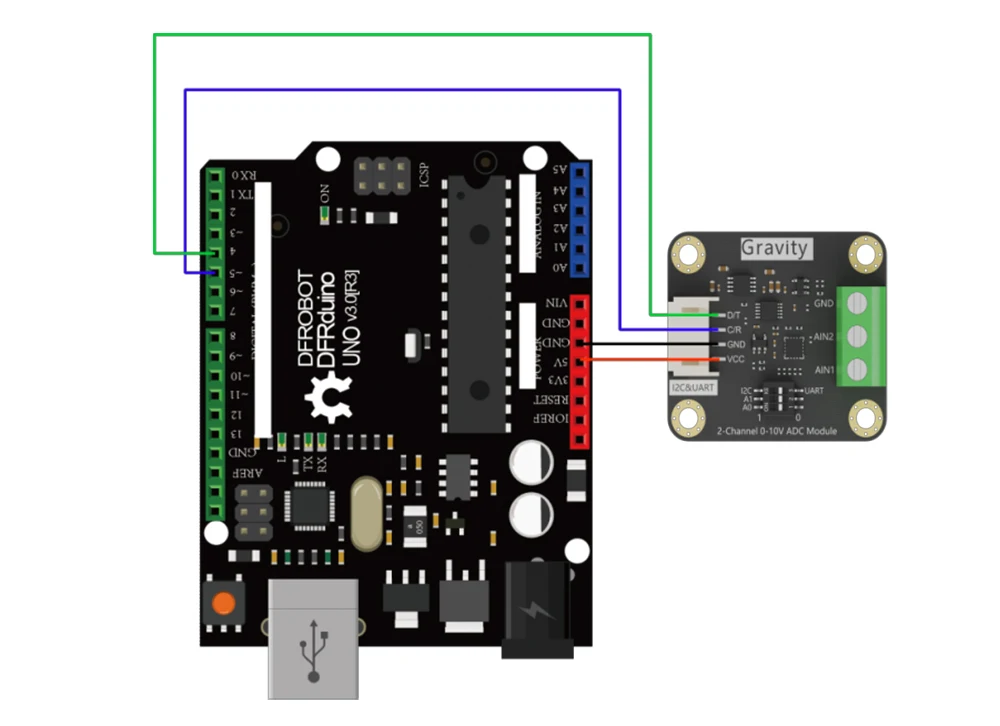

Schema elettrico che legge i dati utilizzando I2C

Schema elettrico che legge i dati utilizzando UART

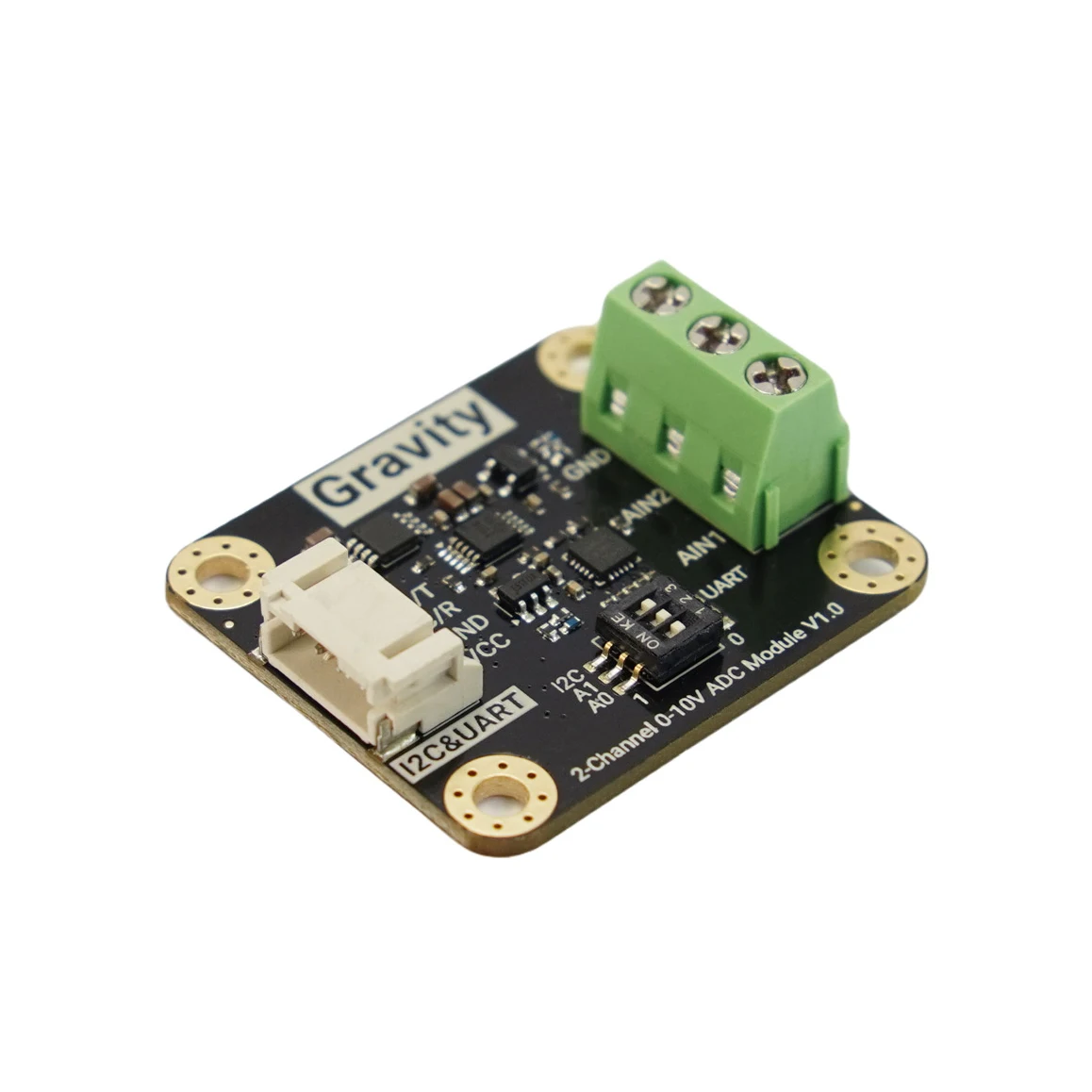

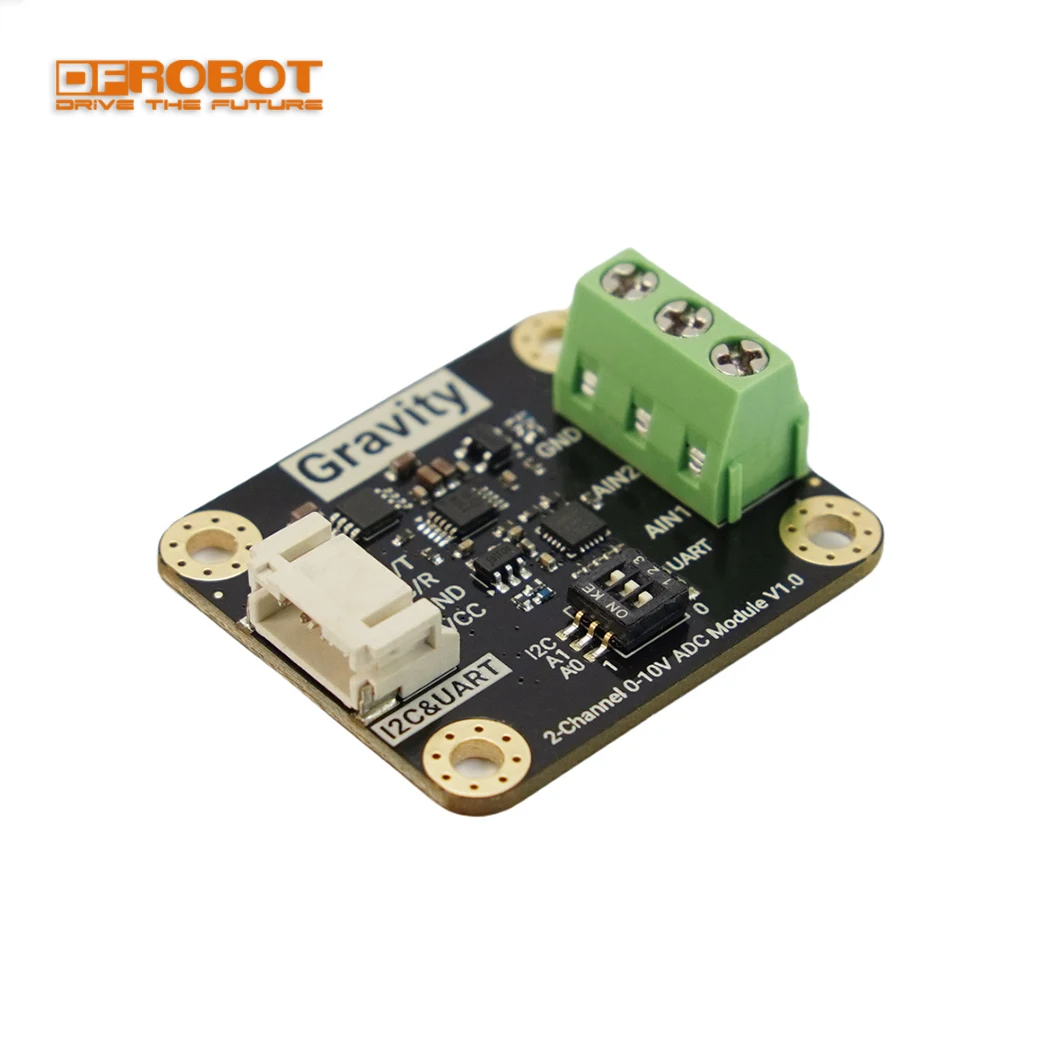

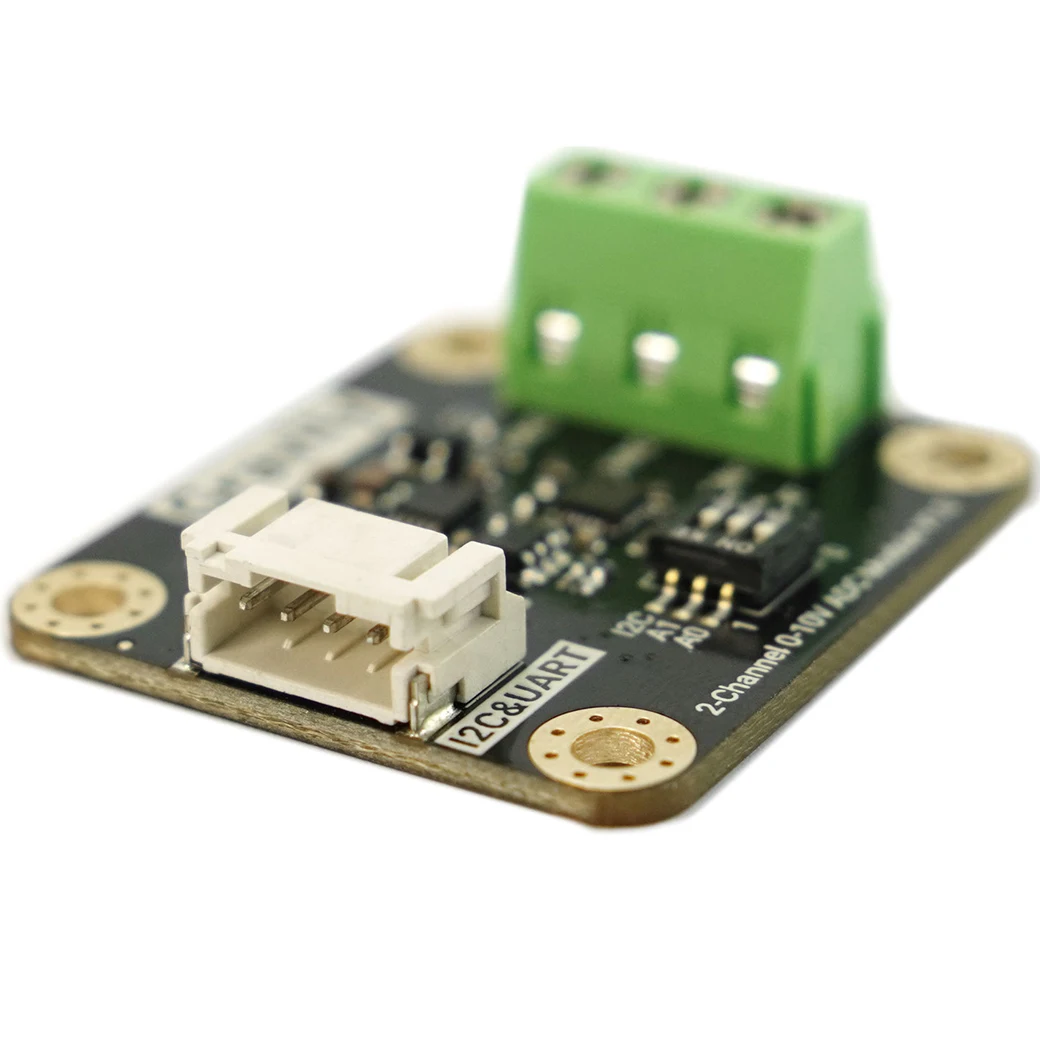

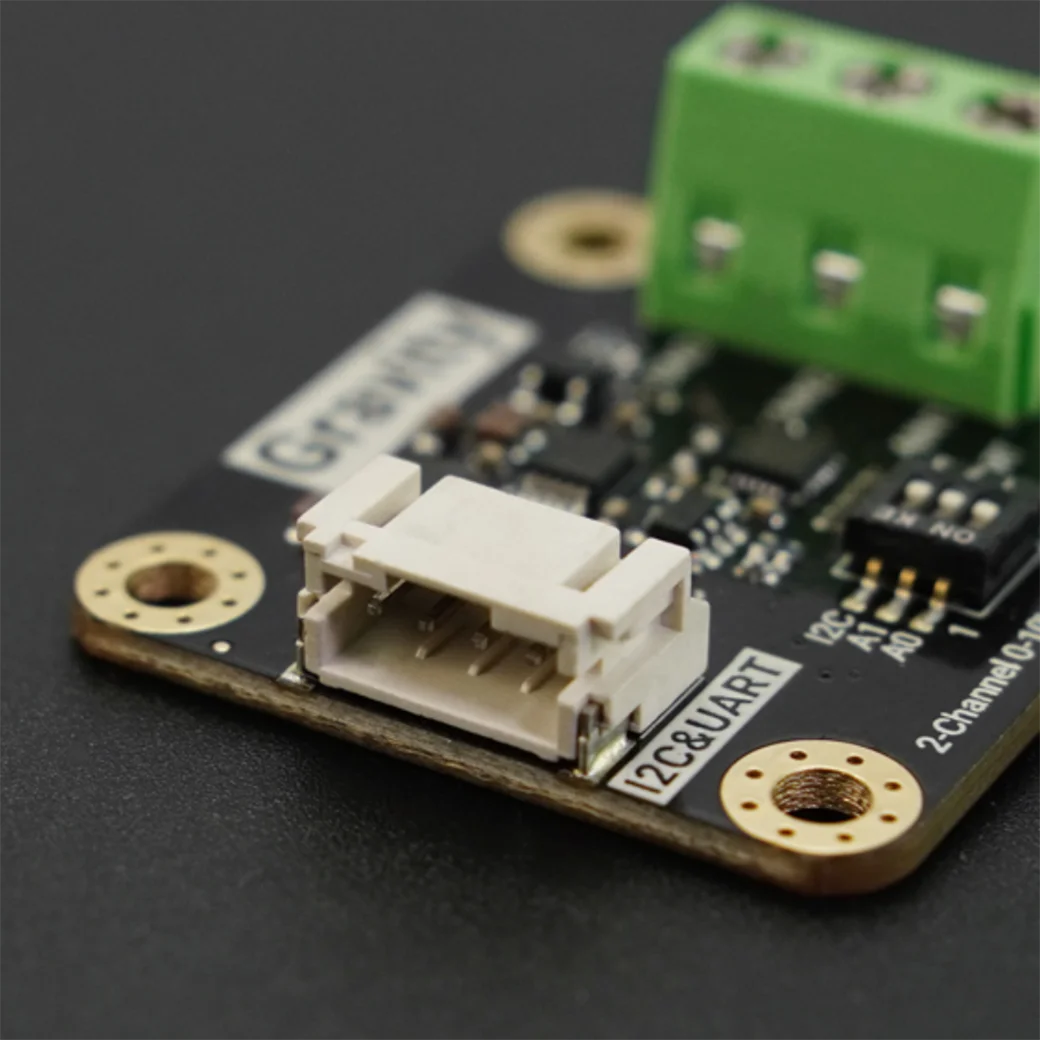

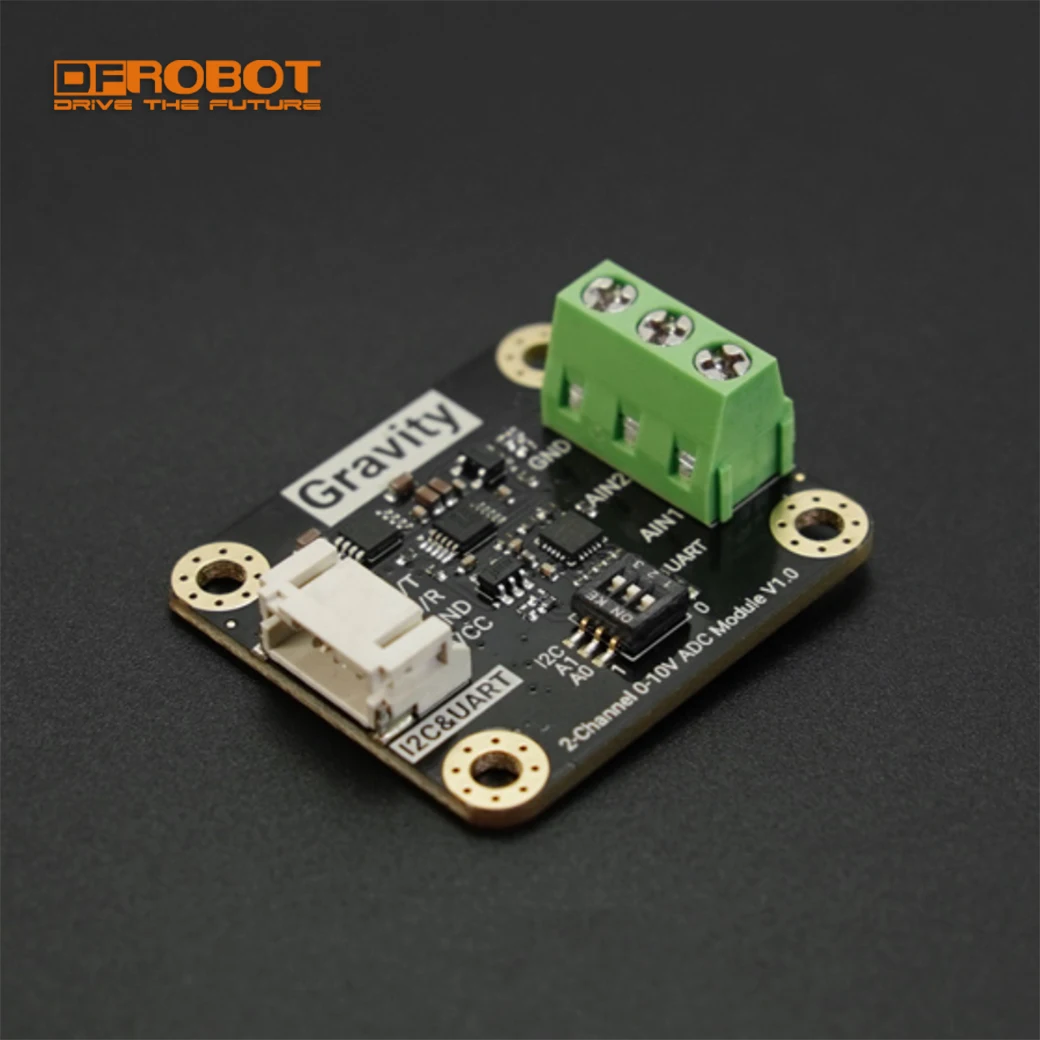

Foto

Caratteristiche

Supporta segnali di ingresso analogici da 0-10 V, compatibili con la maggior parte dei sensori analogici industriali e agricoli
Doppio canale con alta risoluzione a 15 bit (risoluzione 0,3125 mV) e alta precisione (errore di misurazione <2 mV)
Supporta la comunicazione I2C e UART, compatibile con vari controller principali

Applicazioni

Automazione industriale: monitoraggio in tempo reale della pressione, della portata e della temperatura nelle condutture produttive.
Monitoraggio ambientale: misurazione precisa dei parametri di qualità dell’acqua, della velocità del vento e dell’umidità nelle stazioni esterne.
Gestione energetica: tracciamento dei segnali di tensione provenienti da contatori di energia o inverter solari per l’analisi del consumo.

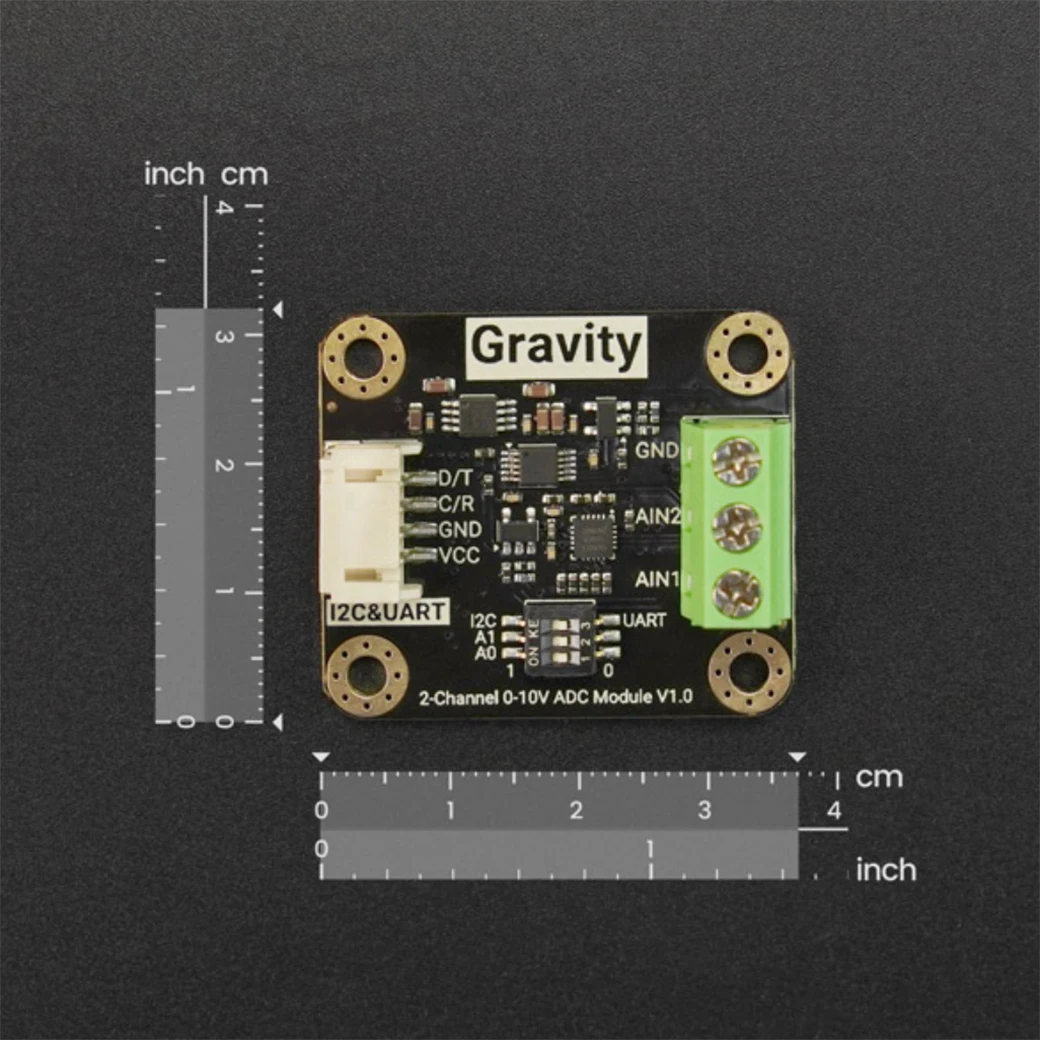

Specifica

Chip: ADS1115
Intervallo di ingresso: 0-10 V
Risoluzione: 15 bit (0,3125 mV)
Precisione: ±2mV
Comunicazione: I2C/UART
Tensione di alimentazione: 3,3-5 V CC

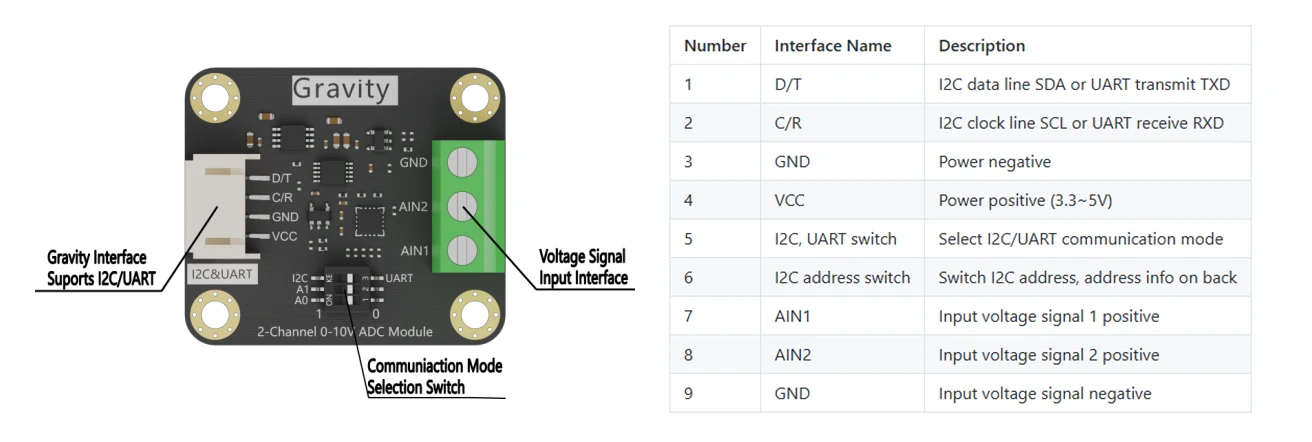

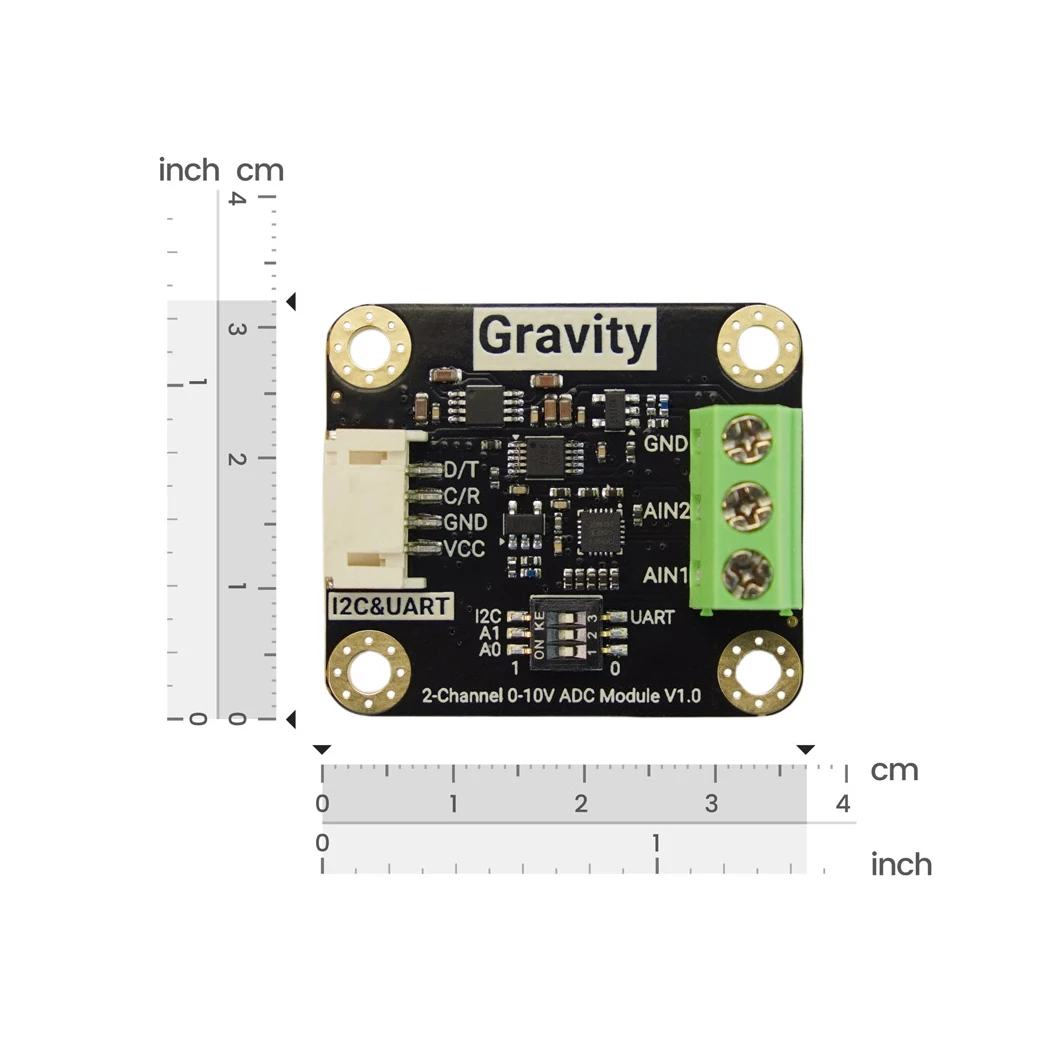

Descrizione dell’interfaccia

1.D/T:Linea dati I2C SDA o UART trasmessa TXD
2.C/R:La linea di clock I2C SCL o UART riceve RXD
3.GND:Potenza negativa
4.VCC:Potenza positiva (3,3~5 V)
5.I2C, interruttore UART: Seleziona la modalità di comunicazione I2C/UART

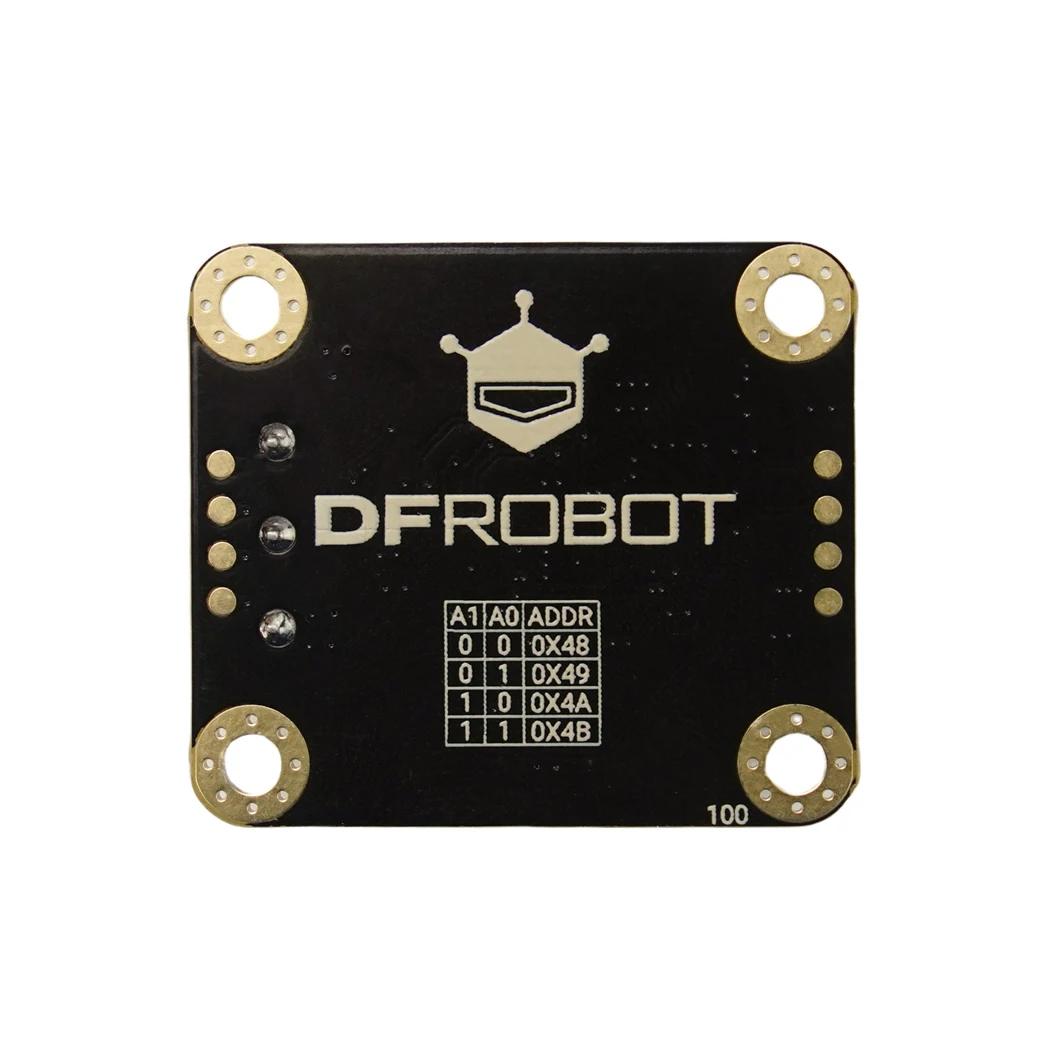

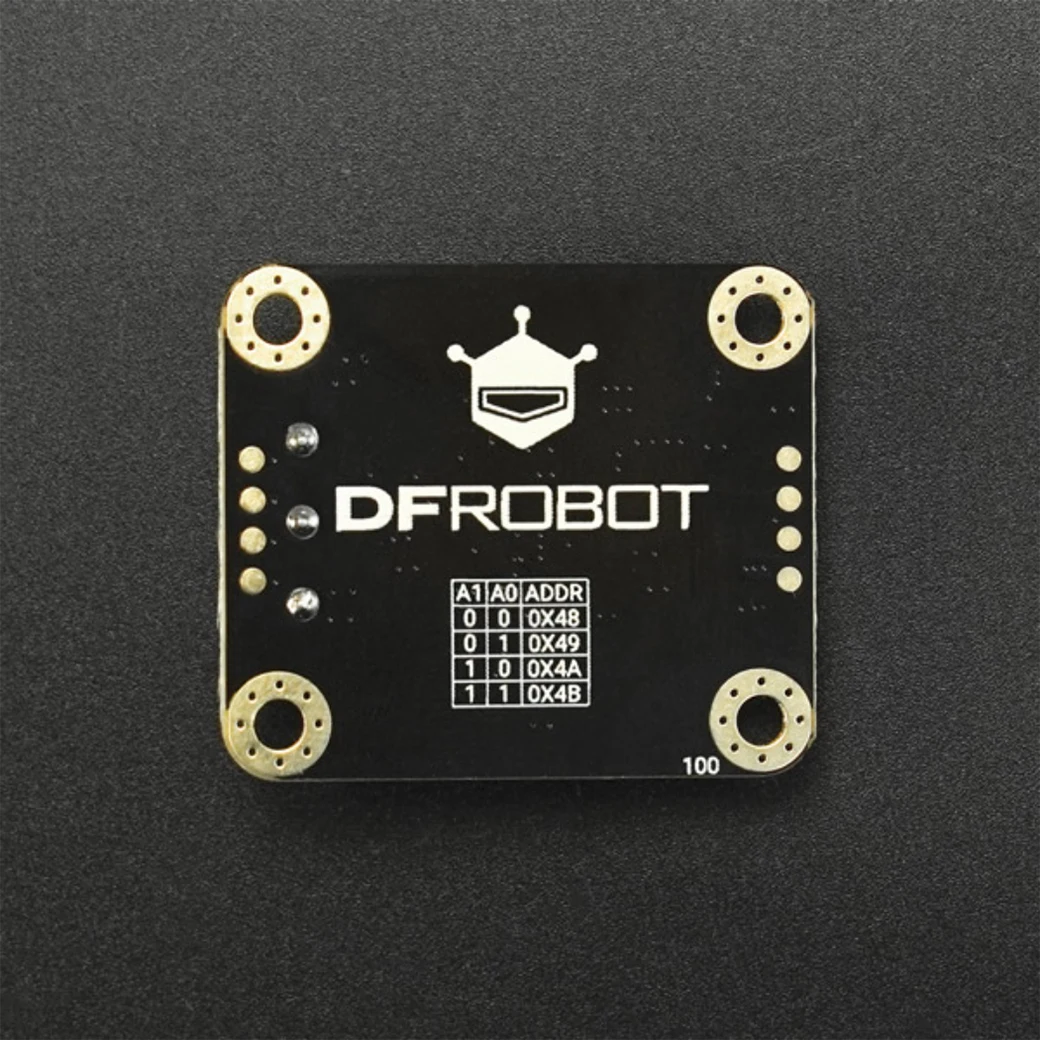

6.Interruttore indirizzo I2C: Cambia indirizzo I2C, informazioni sull’indirizzo sul retro
7.AIN1:Segnale di tensione in ingresso 1 positivo
8.IN2:Segnale di tensione in ingresso 2 positivo
9.GND:Segnale di tensione in ingresso negativo

Documenti

Prodotto wiki://wiki.dfrobot.com/SKU_DFR1184_Gravity_2-Channel_15Bit_0-10V_ADC_Module
Registrazione del test di precisione://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/fb28e69b624ccf136ef9285a1e8724d1.pdf
Schema://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/f13b381d31deb381c972a9a08333e345.pdf
CAD 2D://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/445002e9a4bd02630996182bcfd0e021.jpg
DXF 2D://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/c43cb62bba77c08423e054ea7e4f72f2.rar
STP 3D://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/d9512baf3f6305880e7c901ab6560a9c.rar

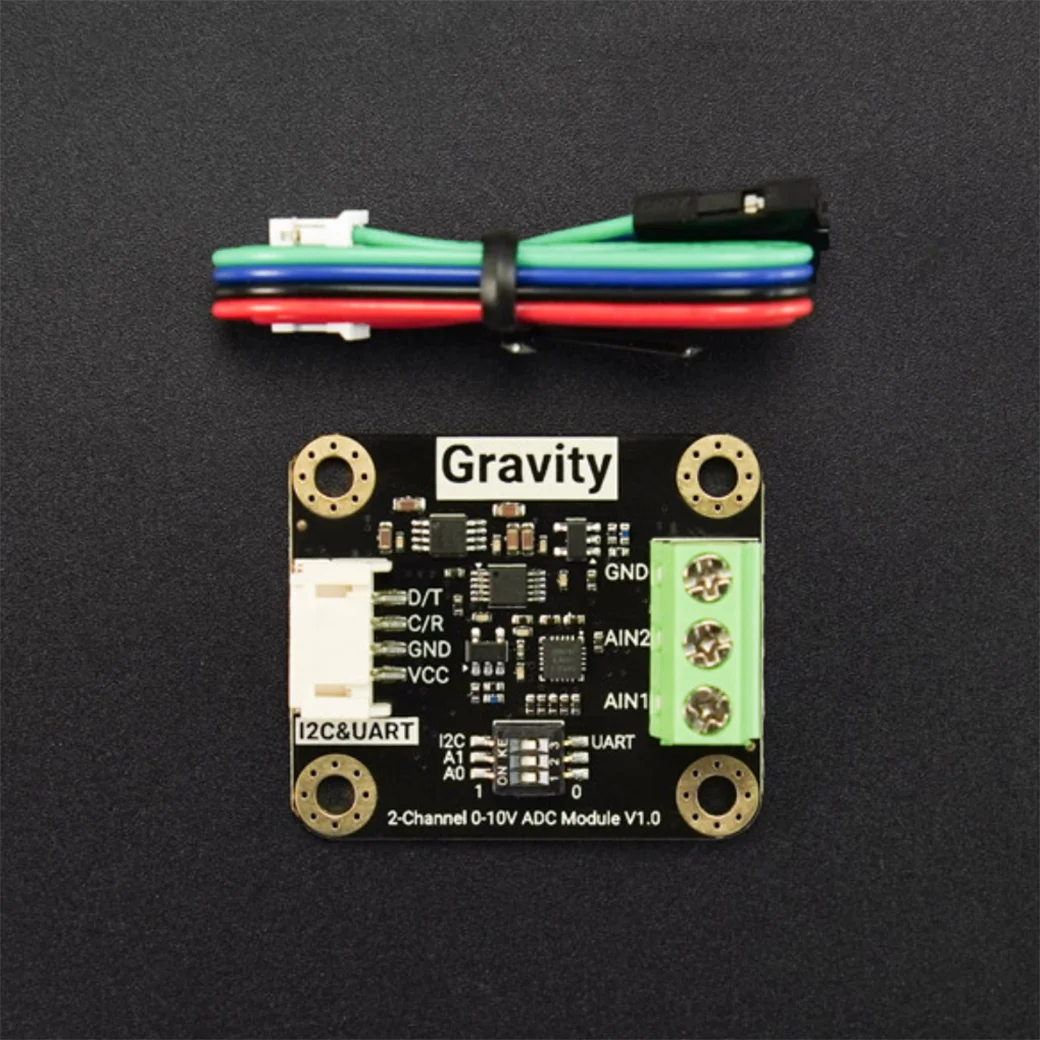

Lista di spedizione

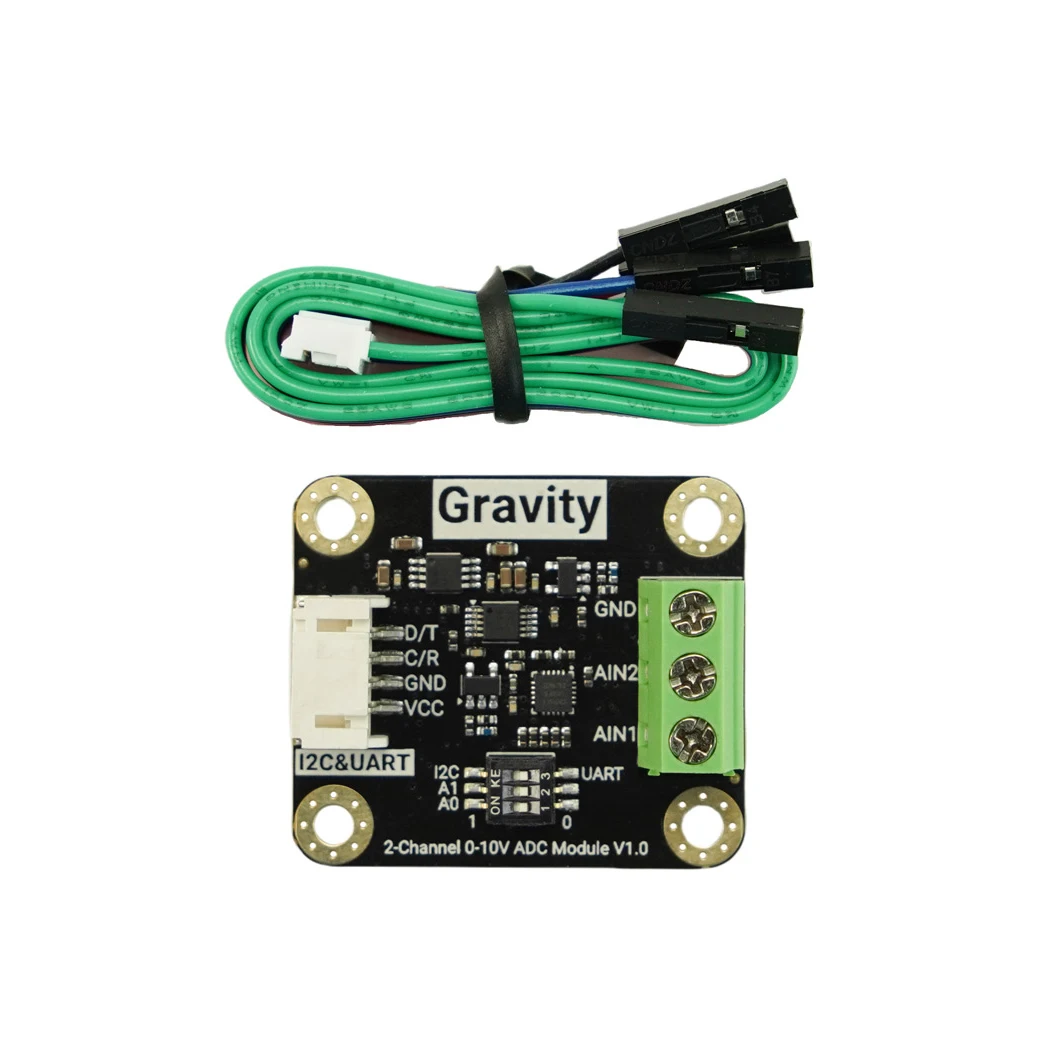

Modulo ADC a gravità ×1
Cavo Gravity-4P I2C/UART ×1
