Panoramica

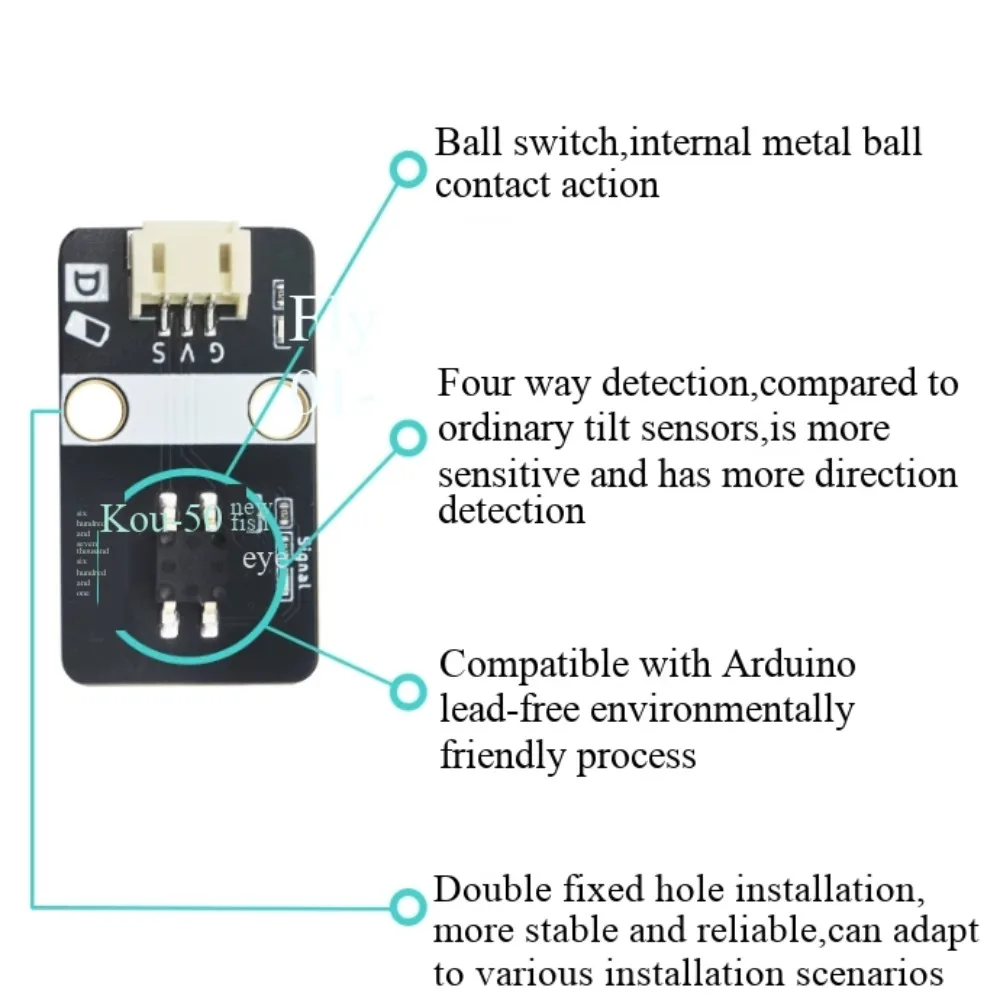

Il modulo interruttore a inclinazione, noto anche come interruttore a sfera o interruttore a sfera d’acciaio, è in realtà un interruttore a vibrazione. Ha nomi diversi, ma il suo principio di funzionamento rimane invariato. I cuscinetti a sfera controllano la connessione o la disconnessione dei circuiti stabilendo o interrompendo il contatto con piastre metalliche. In parole semplici, proprio come accendere o spegnere una luce: se l’interruttore entra in contatto con la piastra metallica interna, la luce si accende; quando l’interruttore viene rimosso, la luce si spegne. Il contatto con terminali metallici o la modifica del percorso della luce tramite piccole sfere negli interruttori può generare un effetto di conduzione.

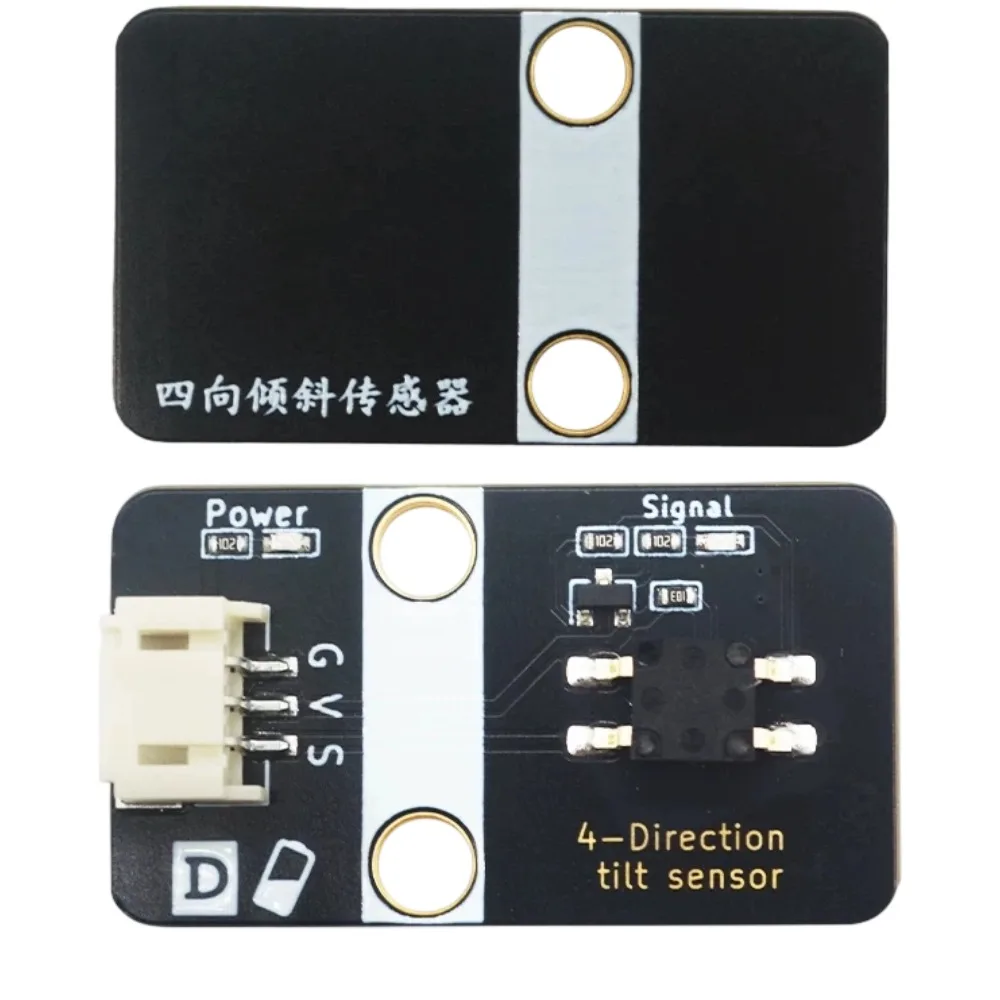

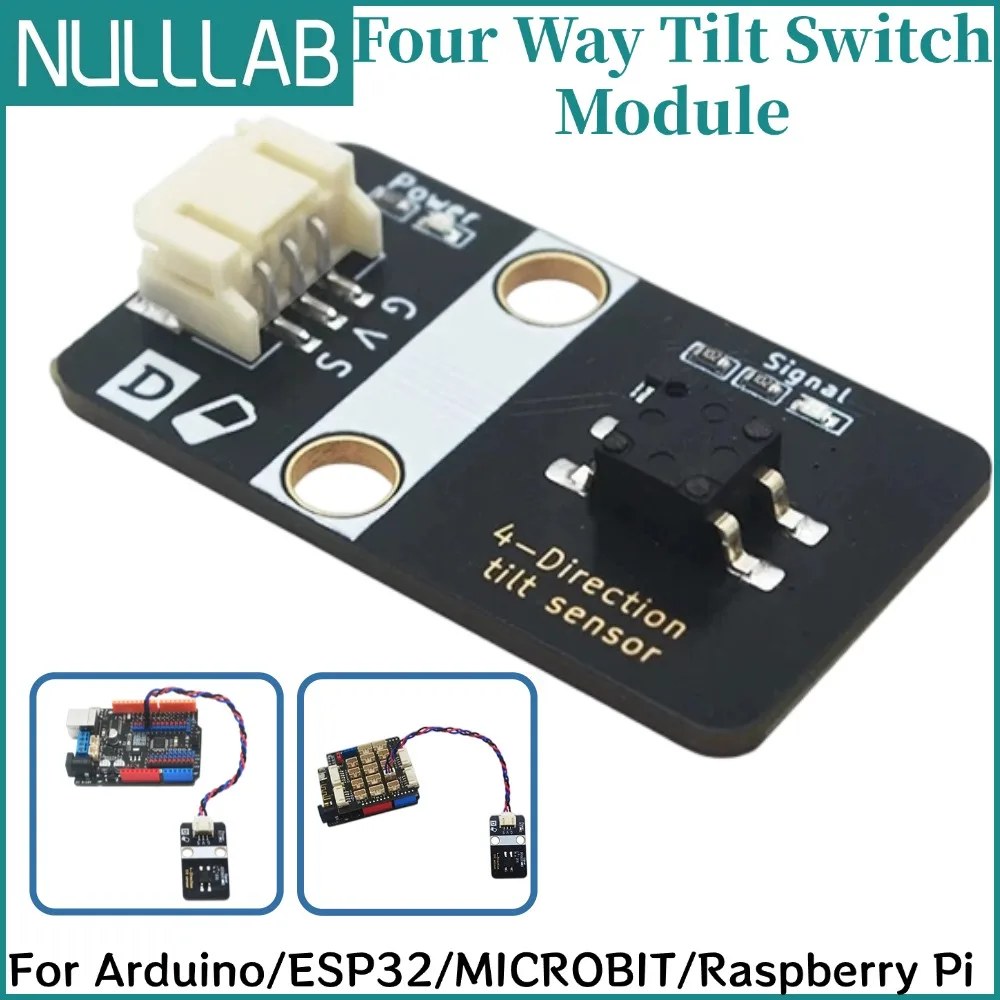

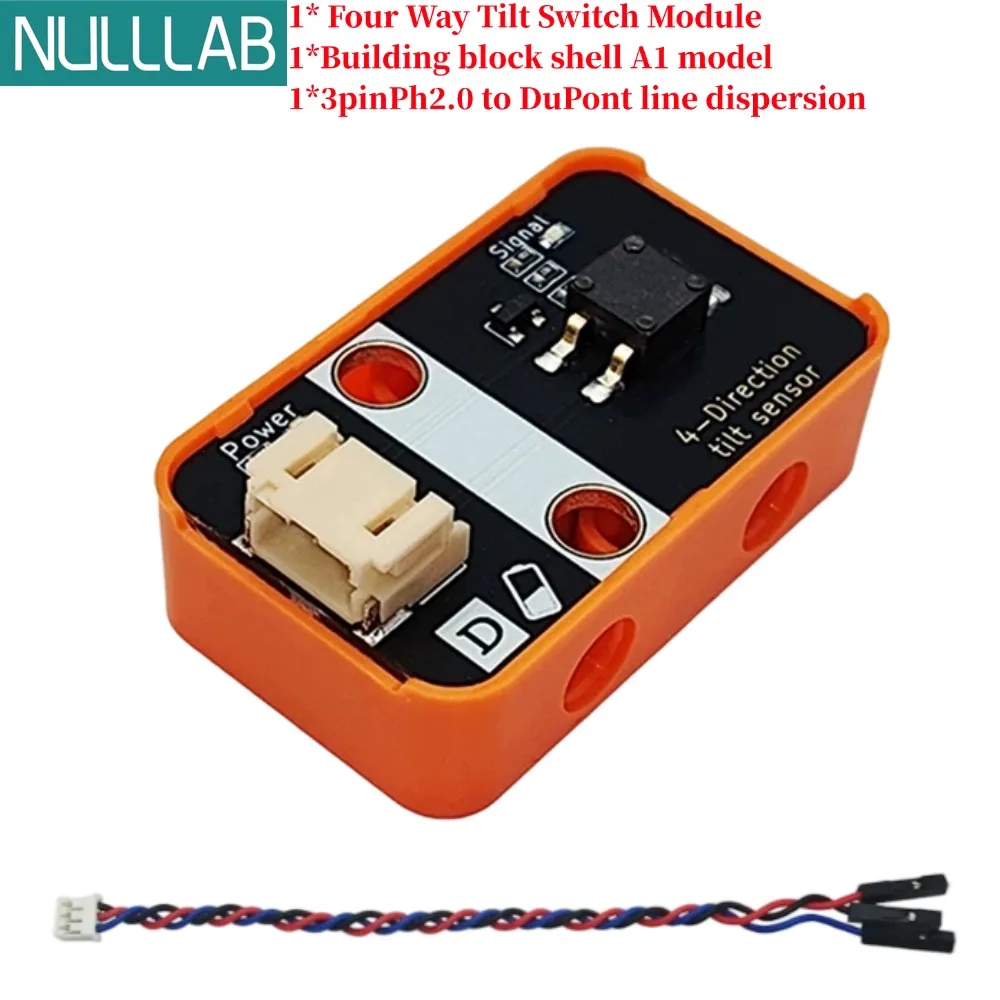

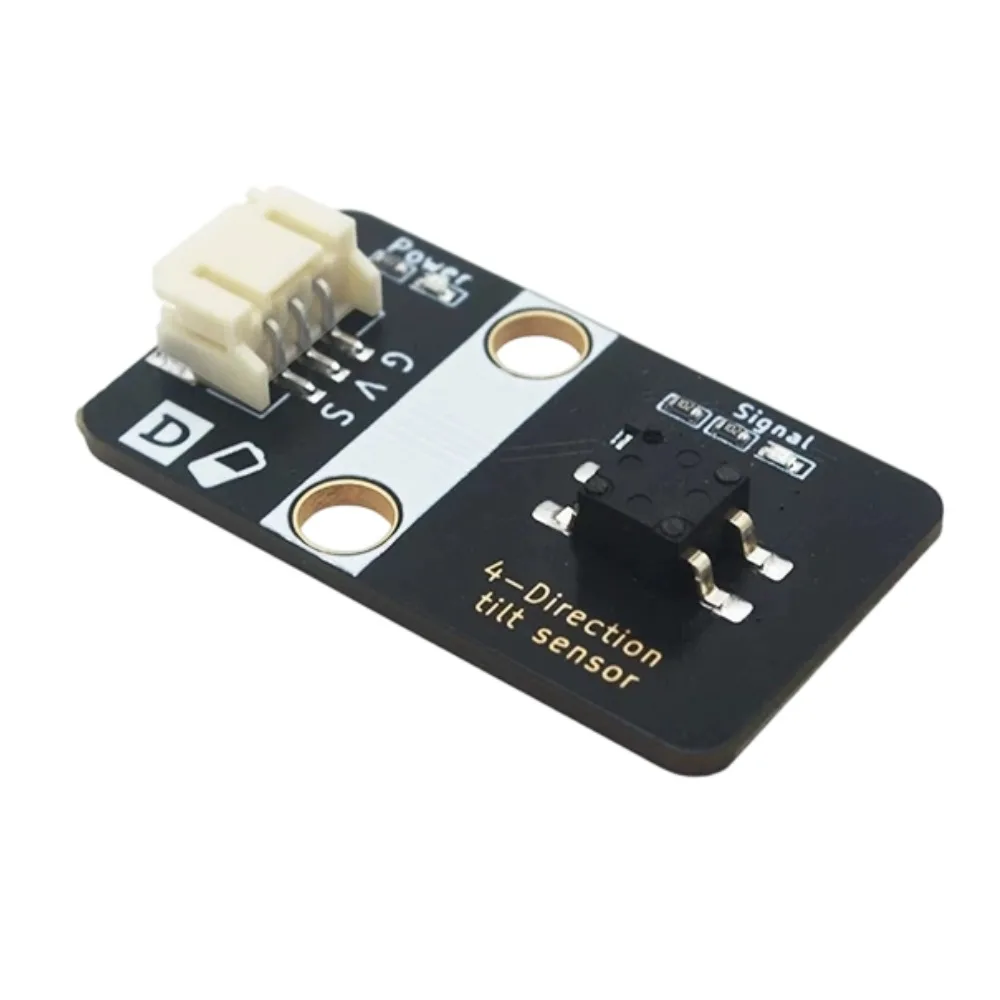

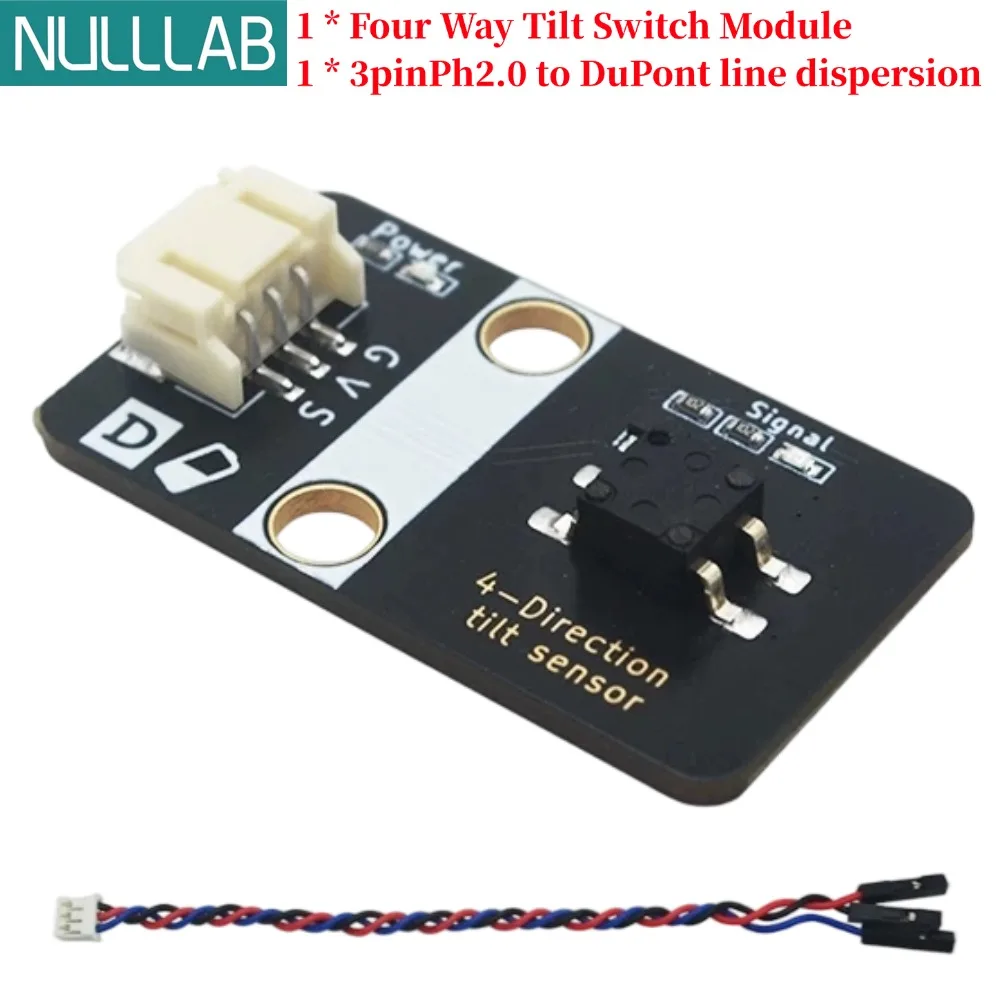

Il sensore di inclinazione a quattro direzioni, come suggerisce il nome, è un interruttore in grado di rilevare l’inclinazione in quattro direzioni: su, giù, sinistra e destra. Quando l’interruttore di inclinazione si inclina a qualsiasi angolo in tutte e quattro le direzioni, il modulo emette un livello basso e la spia di segnalazione integrata si accende. Quando l’inclinazione viene bloccata orizzontalmente, emette un livello alto e la spia di segnalazione integrata si spegne.

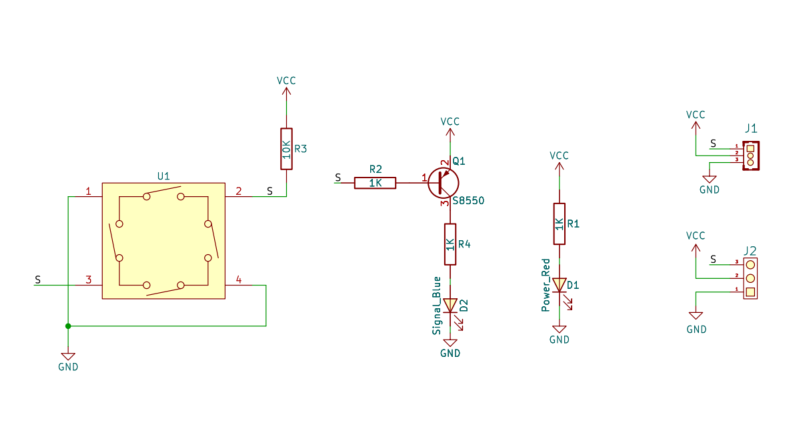

Diagramma schematico
Parametri del modulo
|
Nome del pin |
descrizione |
|
G |
GND |
|
V |
3 ~ 5V |
|
S |
Quando inclinato, il modulo emette un livello basso e quando posizionato orizzontalmente emette un livello alto |
-
Tensione di alimentazione: 3~5V
-
Metodo di connessione: interfaccia PH2.0-3pin
-

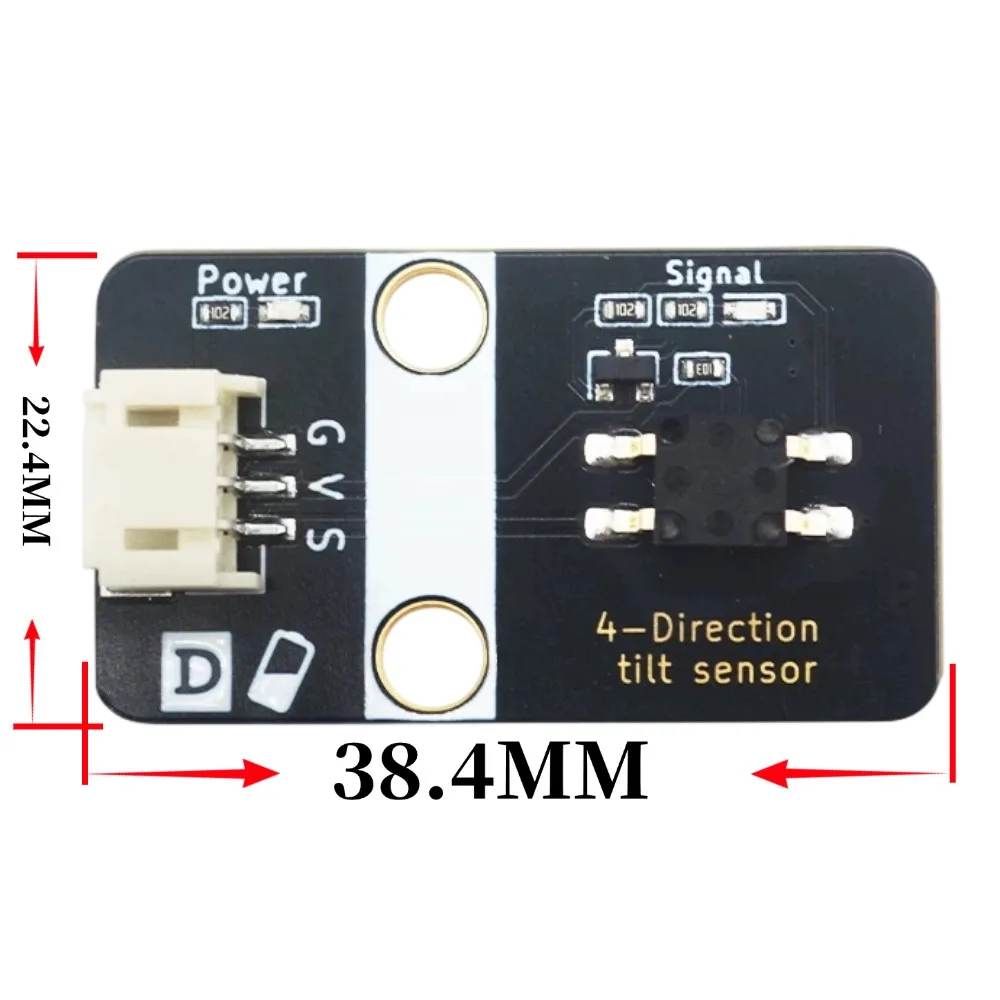

Dimensioni del modulo: 38,4×22,4 mm
-

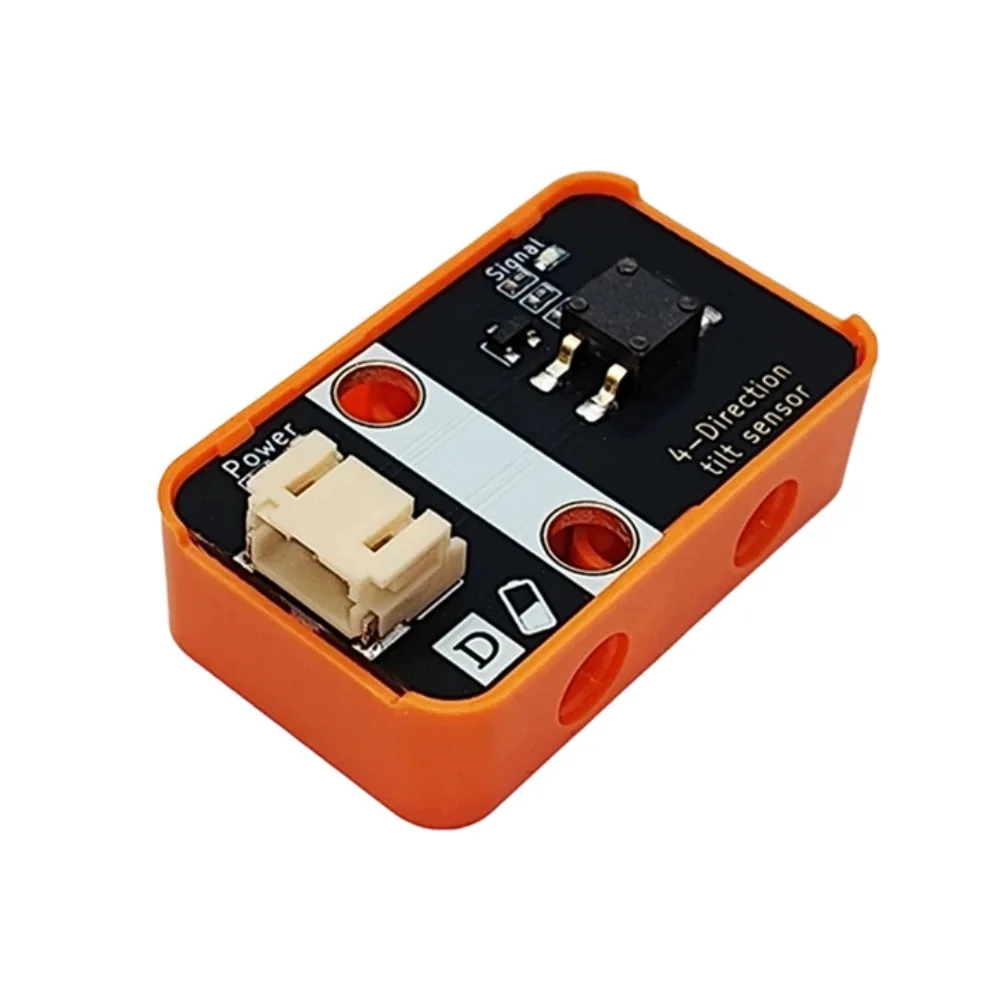

Metodo di installazione: viti M4 compatibili con jack Lego
