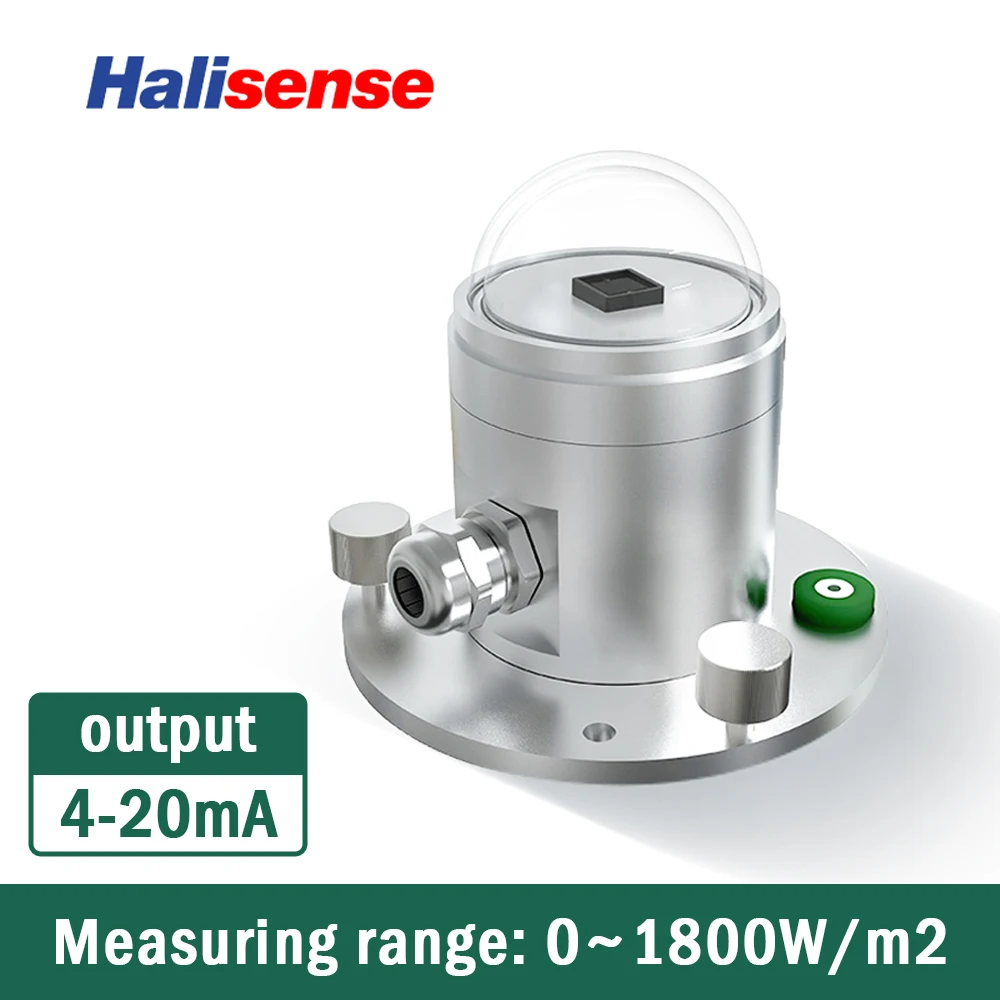

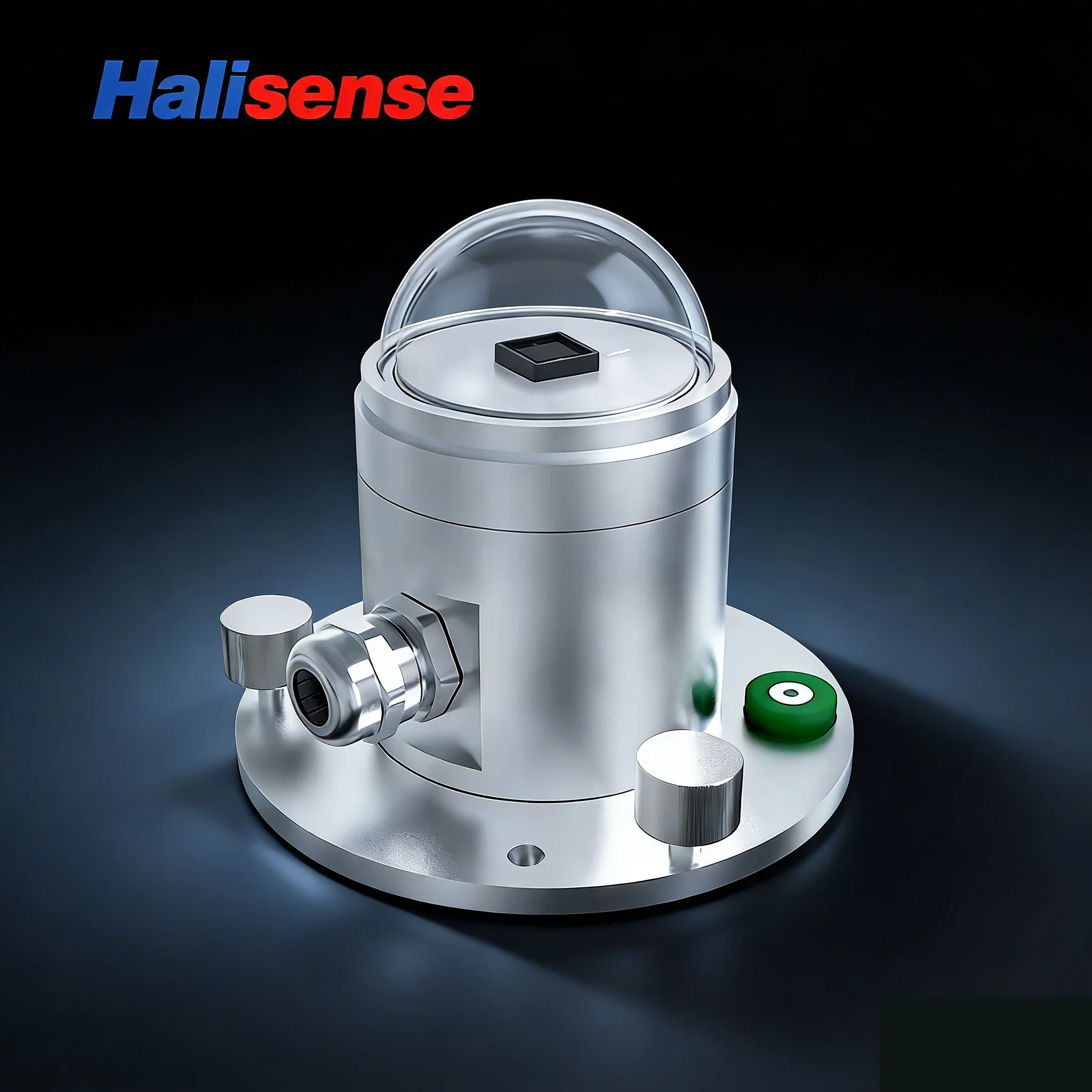

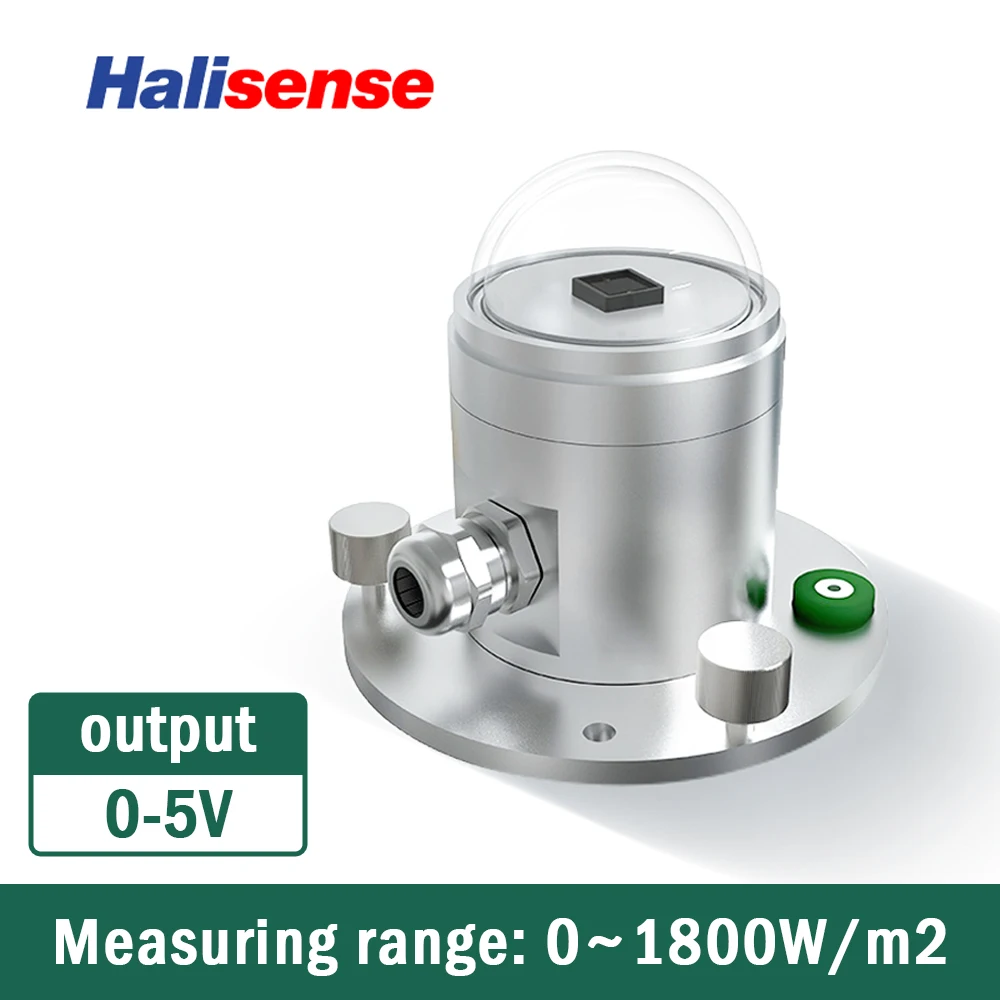

Sensore di Irradianza Solare 0-5V/0-10V/4-20MA/RS485, Trasmettitore Meteorologico per Rilevamento Radiazione Solare Esterna

0-5 V/0-10 V/4-20 MA/RS485 Sensore di irradianza solare trasmettitore sensore meteorologico di radiazioni solari esterne

Uscita analogica

• Intervallo di alimentazione: 10 V ~ 30 V CC (la tensione di alimentazione in uscita 0-10 V richiede 24 V CC)

• Uscita: 4-20 mA, 0-5 V, 0-10 V

• Consumo energetico massimo

• Uscita corrente: 0,08 W

• Uscita di tensione: 0,08 W

• Umidità di lavoro: 0%~100%RH

• Temperatura di lavoro: -40 C ~ 60 C

• Gamma spettrale: 0,3 ~ 3μm

• Campo di misura: 0~1800 W/m2

• Risoluzione: 1 W/m2

• Tempo di risposta <=10S

• Non lineare <+-2%

• Stabilità annuale <+-2%

• Risposta cosinosa <+-10%

• Lunghezza della linea 60 cm

Cablaggio

	Colore del filo	Descrizione
Potenza	Marrone	Alimentazione (10~30 V CC)
	Nero	Potenza
Comunicazione	Blu	Segnale+
	Verde	Segnale-

Formula di calcolo

Metodo di calcolo dell’uscita del segnale di tipo corrente

Ad esempio, l’intervallo è 0~1800 W/m2, uscita 4~20 mA.Quando il segnale di uscita è 12 mA, viene calcolato il valore attuale della radiazione solare.

La portata della radiazione solare varia 1800 W/m2 ed è espressa da un segnale di corrente da 16 mA, 1800 W/m2/16 mA = 112.5 W/m2./mA, ovvero la corrente 1 mA rappresenta la variazione della radiazione solare 1122,5 W/m2, valore misurato 12 mA-4 mA=8 mA, 8 mA*112,5 W/

M2/mA = 900 W/m2, il valore attuale della radiazione solare è 900 W/m2.

Calcolo della conversione dell’uscita del segnale del tipo di tensione

Ad esempio, l’intervallo è 0~1800 W/m2, uscita 0-10 V.Quando il segnale di uscita è 5 V, viene calcolato il valore attuale della radiazione solare.sole

L’intervallo della gamma di radiazioni è 1800 W/m2, espresso da un segnale di tensione 10 V, 1800 W/m2/10 V=180 W/m2/ V, ovvero elettricità

La pressione 1 V rappresenta la variazione della radiazione solare 180 W/m2, valore misurato 5 V-0 V = 5 V, 5 V * 180 W/m2/ V = 900 W/m2, sole corrente

Il valore della radiazione è di 900 W/m2.

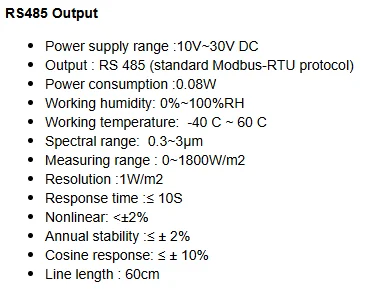

Uscita RS485

• Intervallo di alimentazione: 10 V ~ 30 V CC

• Uscita: RS 485 (protocollo standard Modbus-RTU)

• Consumo energetico: 0,08 W

• Umidità di lavoro: 0%~100%RH

• Temperatura di lavoro: -40 C ~ 60 C

• Gamma spettrale: 0,3~3μm

• Campo di misura: 0~1800 W/m2

• Risoluzione: 1 W/m2

• Tempo di risposta: ≤ 10S

• Non lineare: <±2%

• Stabilità annuale: ≤ ± 2%

• Risposta cosina: ≤ ± 10%

• Lunghezza della linea: 60 cm

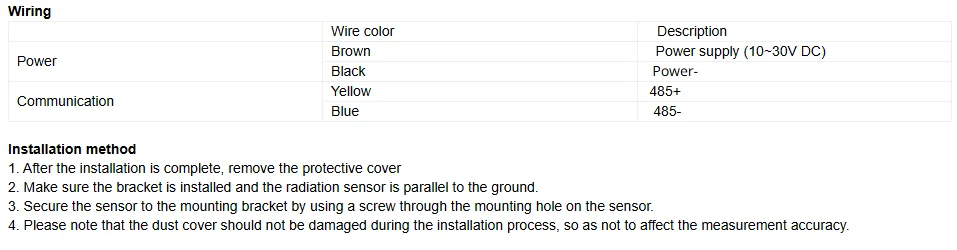

Cablaggio

	Colore del filo	Descrizione
Potenza	Marrone	Alimentazione (10~30 V CC)
	Nero	Potenza
Comunicazione	Giallo	485+
	Blu	485-

Metodo di installazione

1.Una volta completata l’installazione, rimuovere la copertura protettiva

2.Assicurarsi che la staffa sia installata e che il sensore di radiazione sia parallelo al suolo.

3.Fissare il sensore alla staffa di montaggio utilizzando una vite attraverso il foro di montaggio sul sensore.

4.Si prega di notare che la copertura antipolvere non deve essere danneggiata durante il processo di installazione, in modo da non compromettere la precisione della misurazione.

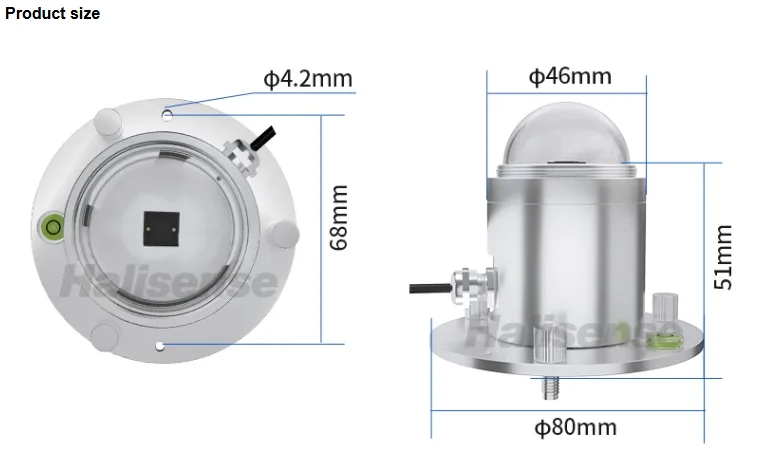

Dimensioni del prodotto

fornire lo strumento di configurazione
