Istruzioni per l’Anemometro Semplice

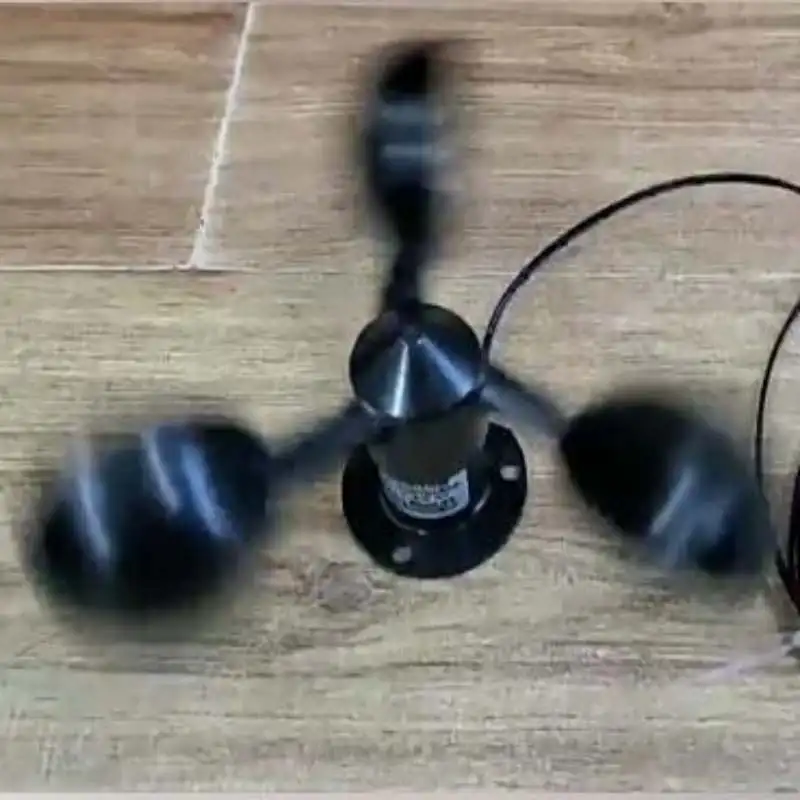

Questo anemometro è assemblato con un sensore di velocità del vento per la generazione di energia appositamente personalizzato e una testa del misuratore di tipo puntatore.Il suo principio di funzionamento si basa sul fatto che, in presenza di un flusso orizzontale di vento nell’ambiente, la speciale struttura della coppa anemometrica è in grado di generare una rotazione in direzione fissa e di azionare il sensore integrato per produrre una tensione, direttamente proporzionale alla velocità di rotazione.La variazione di tensione di questo segnale viene visualizzata collegandolo a un misuratore di tipo puntatore appositamente personalizzato.
La velocità massima del vento ambientale consentita per questo anemometro è 75 KM/H.Qualsiasi ambiente con una velocità del vento superiore a questa potrebbe escedere il range di misurazione e danneggiare la testa del misuratore.
Questo sensore è spontaneo e non necessita di alimentazione.Quando c’è vento in rotazione, genera un segnale di tensione che viene visualizzato sulla testa del misuratore.
Questo sensore di velocità del vento ha una struttura semplice con precisione media ed è adatto solo come riferimento per la velocità del vento ambientale, non adatto per applicazioni di livello di previsione meteorologica.
Disegni del prodotto finito e dimensioni dell’imballaggio:

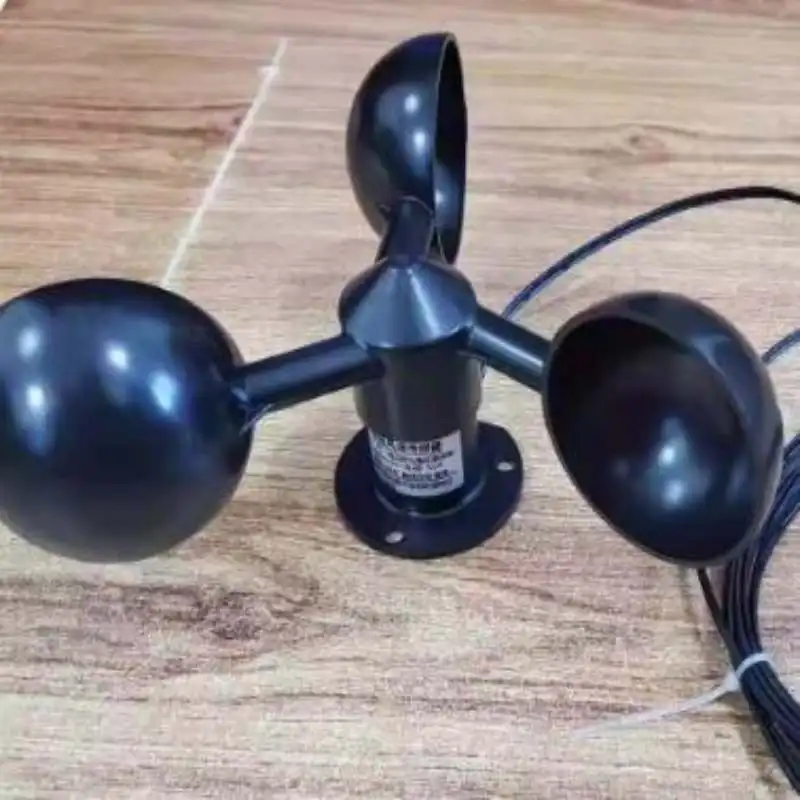

Il sensore di velocità del vento deve essere installato in posizione orizzontale per garantire che la posizione di installazione non sia soggetta ad accumuli d’acqua e per facilitare il rilevamento della velocità del vento ambientale.Il sensore di velocità del vento è dotato di una funzione antipioggia, ma non è resistente all’immersione in acqua piovana. Il cavo di uscita del segnale è lungo circa 3 metri e, se necessario, può essere esteso collegandolo in base ai colori corrispondenti.Il sensore di velocità del vento ha un’altezza di circa 6,5 cm e un diametro di rotazione di circa 14 cm. Le dimensioni della testa del misuratore sono illustrate nella figura seguente.
La confezione è neutra e senza scritte, con dimensioni approssimative di lunghezza * larghezza * altezza pari a 155 * 138 * 70 mm.Il peso netto del prodotto è di circa 135 grammi, mentre il peso lordo è di circa 200 grammi.
Definizione del cablaggio del sensore di velocità del vento: Il cavo nero con strisce bianche rappresenta l’uscita della tensione del segnale (0-2V, massimo non superiore a 4V, può essere collegato direttamente alla porta analogica AD del microcontrollore del sistema a 5V), mentre il cavo nero rappresenta il GND, che è collegato al terminale situato dietro la testa del misuratore.
Dimensioni di installazione del sensore di velocità del vento:
Il componente base è realizzato con tecnologia di stampaggio a iniezione ABS, con un diametro del telaio di 46 mm.È fissato tramite tre fori con un raggio di 18 mm e un diametro di 6 mm, distribuiti a 120 gradi.Per il fissaggio è possibile utilizzare tre bulloni M5 o M6.Il sensore di generazione di energia è fissato alla base, e il cavo del segnale è un cavo a due fili con una lunghezza standard di circa 3 metri.Il cavo del segnale è un doppio cavo parallelo, con strisce nere e bianche che indicano la tensione del segnale e nero puro che indica GND.
Precauzioni:
Deve essere installato saldamente e orizzontalmente in una posizione elevata, facilmente visibile per rilevare il vento ambientale, ma non superiore al dispositivo di protezione contro i fulmini.Non dovrebbero esserci oggetti di grandi dimensioni nelle vicinanze che ostacolino il flusso del vento e il luogo di installazione non dovrebbe essere facilmente immerso nell’acqua per danneggiare il sensore interno.Il cavo di uscita deve essere fissato per evitare di bloccare la rotazione della coppa anemometrica.Controllare regolarmente che le viti di fissaggio non siano allentate.Non inserire o scollegare le pale della ventola sul tuo
proprio per evitare danni. La testa del contatore non è impermeabile e deve essere installata in un luogo sicuro. La lunghezza massima del cavo di collegamento non deve superare i 20 metri, altrimenti il segnale verrà attenuato.
