DFRobot Gravity Analogico EMG muscolo mioelettricità elettromogramma pelle indossabile Sensore di OYMotion per uomo-computer interac
Introduzione
Questo sensore EMG è lanciato dalla collaborazione di DFRobot e OYMotion, in grado di rilevare l’EMG per riflettere le attività muscolari e neurali dell’uomo.
Questo sensore integra un circuito di filtraggio e un circuito amplificato.Amplifica un sistema sEMG minimo entro ±1,5 mV 1000 volte e ne preme i rumori (in particolare le interferenze della frequenza di alimentazione) tramite ingresso differenziale e circuito di filtro analogico.Il segnale di uscita è analogico, che richiede 1,5 V come tensione di riferimento.L’intervallo di tensione di uscita è 0~3,0 V.La potenza del segnale dipende dall’intensità delle attività muscolari.La forma d’onda del segnale di uscita indica l’attività muscolare e contribuisce ad analizzare e ricercare l’SEMG.Nello specifico, possiamo utilizzare Arduino come controller per rilevare attività muscolari, ad es.controllare se il muscolo è teso; la forza muscolare, ecc.
Questo è un sensore di induzione attiva in grado di fornire una raccolta di segnali di alta qualità ed è facile da usare.Per applicare il modulo sono necessarie solo preparazioni semplici sia per aree statiche che dinamiche.All’elettrodo secco viene applicato al modulo e sono disponibili segnali di buona qualità anche senza gel conduttivo.Rispetto al gel conduttivo usa e getta necessario dagli elettrodi medici, è più comodo da usare e prolungarne la lunga durata.Pertanto, è più adatto alla maggior parte degli utenti.
Le misurazioni con un sensore EMG analogico non sono invasive, comode e possono essere applicate nelle interazioni uomo-computer.Con lo sviluppo di microcontrollori e circuiti elettrici integrati, i circuiti e i sensori EMG non sono stati applicati alle tradizionali ricerche mediche di rilevamento muscolare ma ai sistemi di controllo.

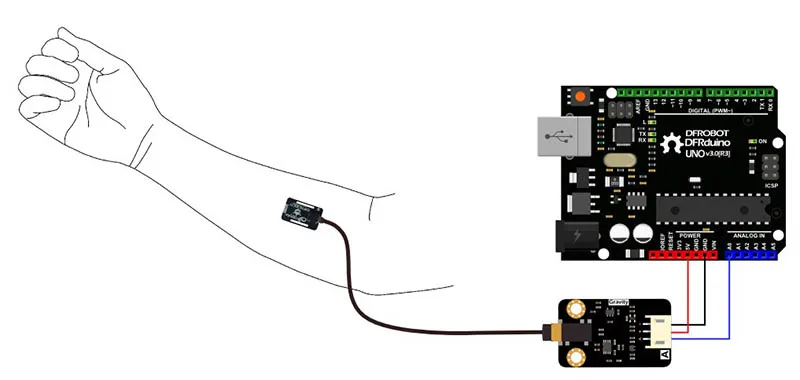

Collegare il sensore EMG con Arduino
Sensore OYMotion EMG per la lettura del segnale muscolare e il controllo robotico| editronikx
Attenzione:
1.L’intervallo di tensione di alimentazione è 3,3~5,5 V; La corrente di alimentazione non deve essere inferiore a 20 mA; La corrente di ondulazione e la corrente di disturbo dovrebbero essere il più basse possibile.Si consiglia la tensione CC stabilizzata.
2.L’intervallo effettivo dello spettro è 20 Hz ~ 500 Hz e si consiglia di prelevare campioni e digitalizzare il convertitore ADC con una risoluzione superiore a 8 bit e una frequenza di 1 kHz per conservare le informazioni originali.

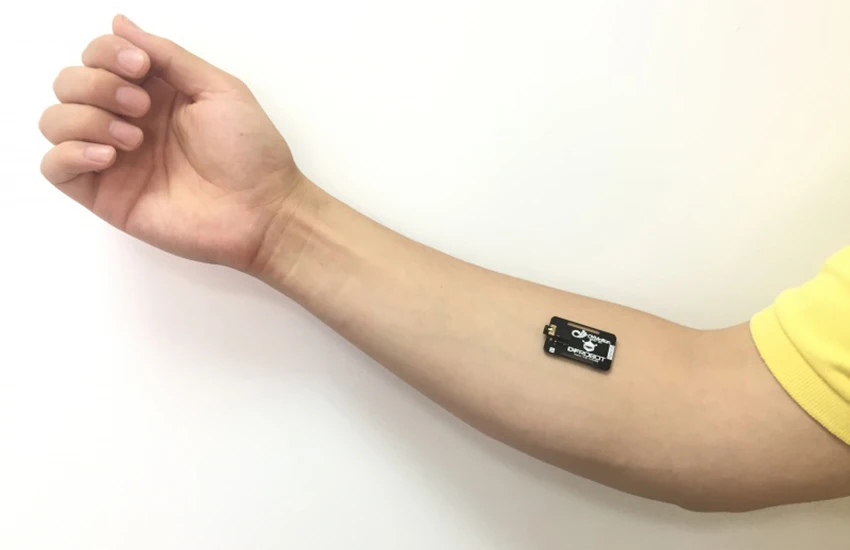

3.Posizionare l’elettrodo metallico secco dovrebbe essere coerente con la direzione del muscolo.
4.Il prodotto non è un dispositivo medico professionale e non può diagnosticare e curare le malattie come dispositivo assistente.

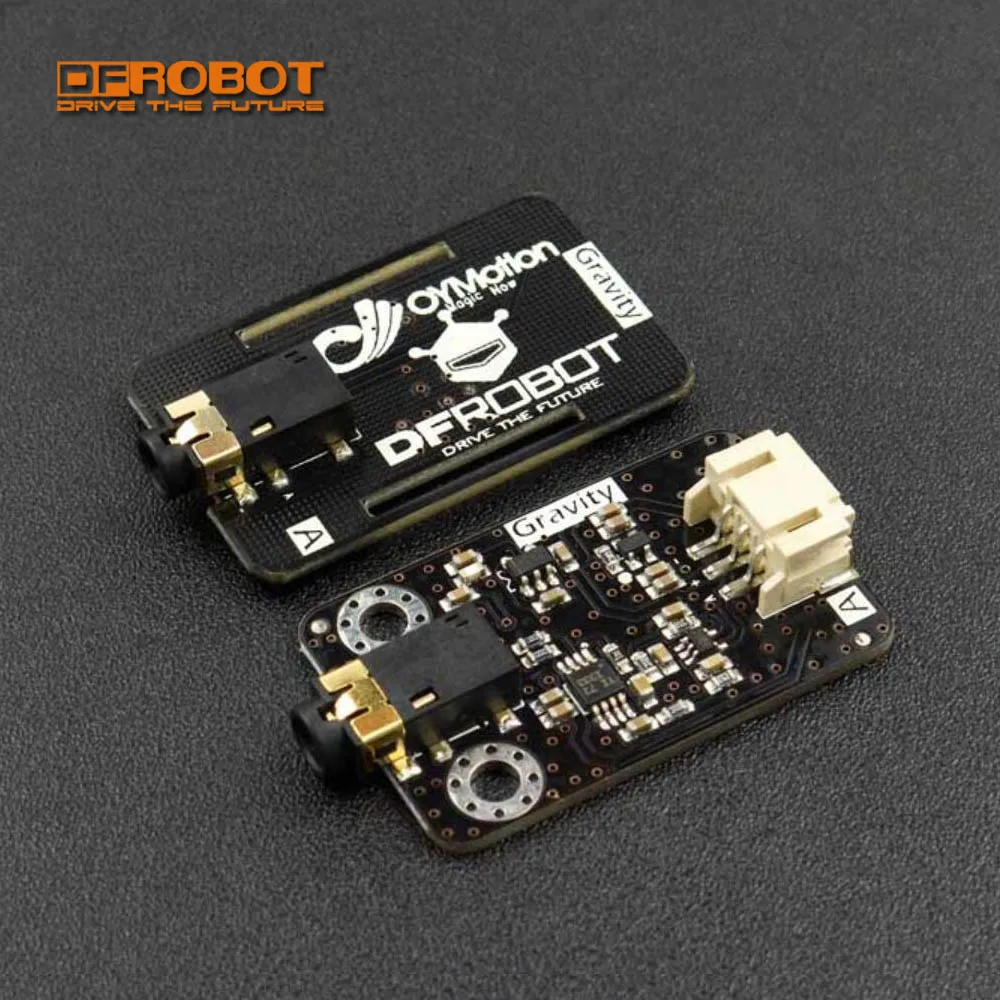

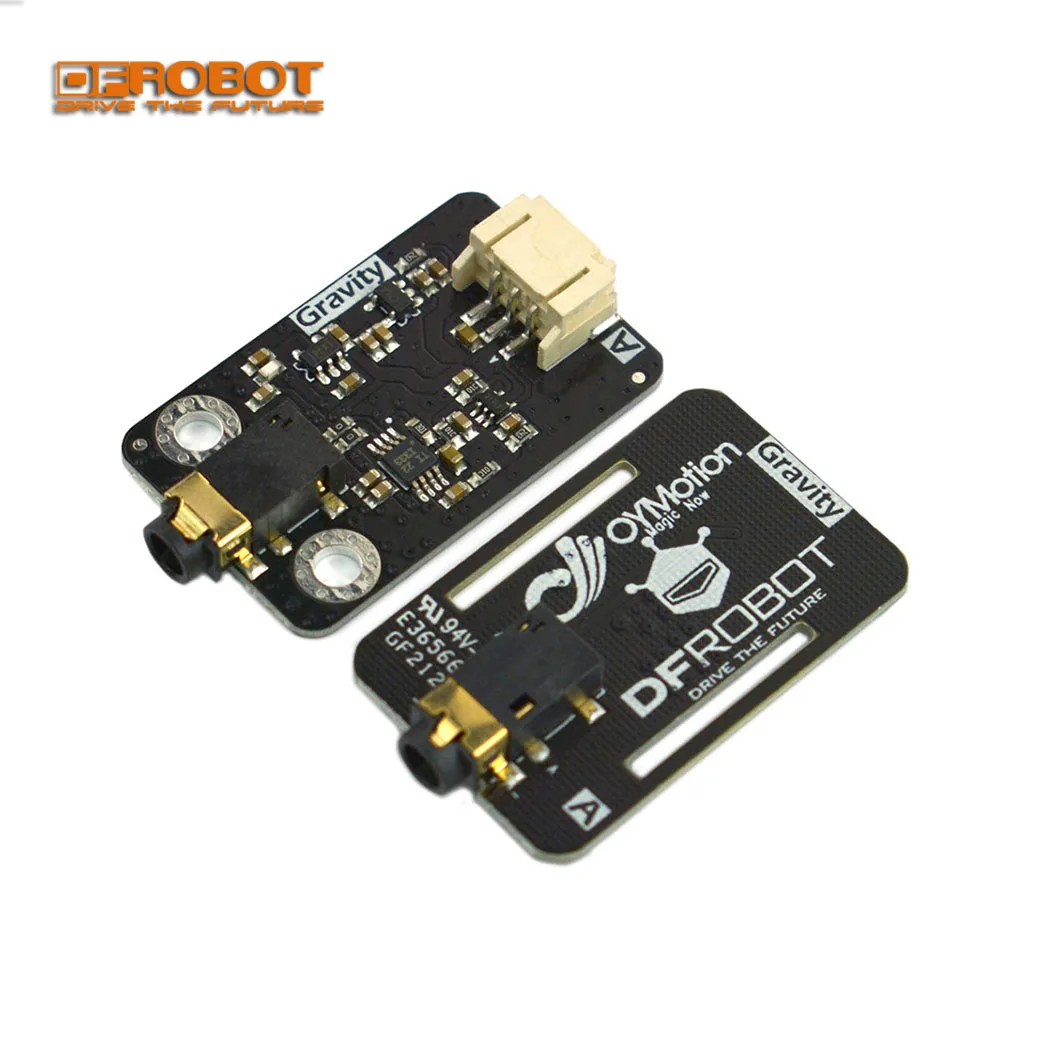

Foto
Caratteristiche

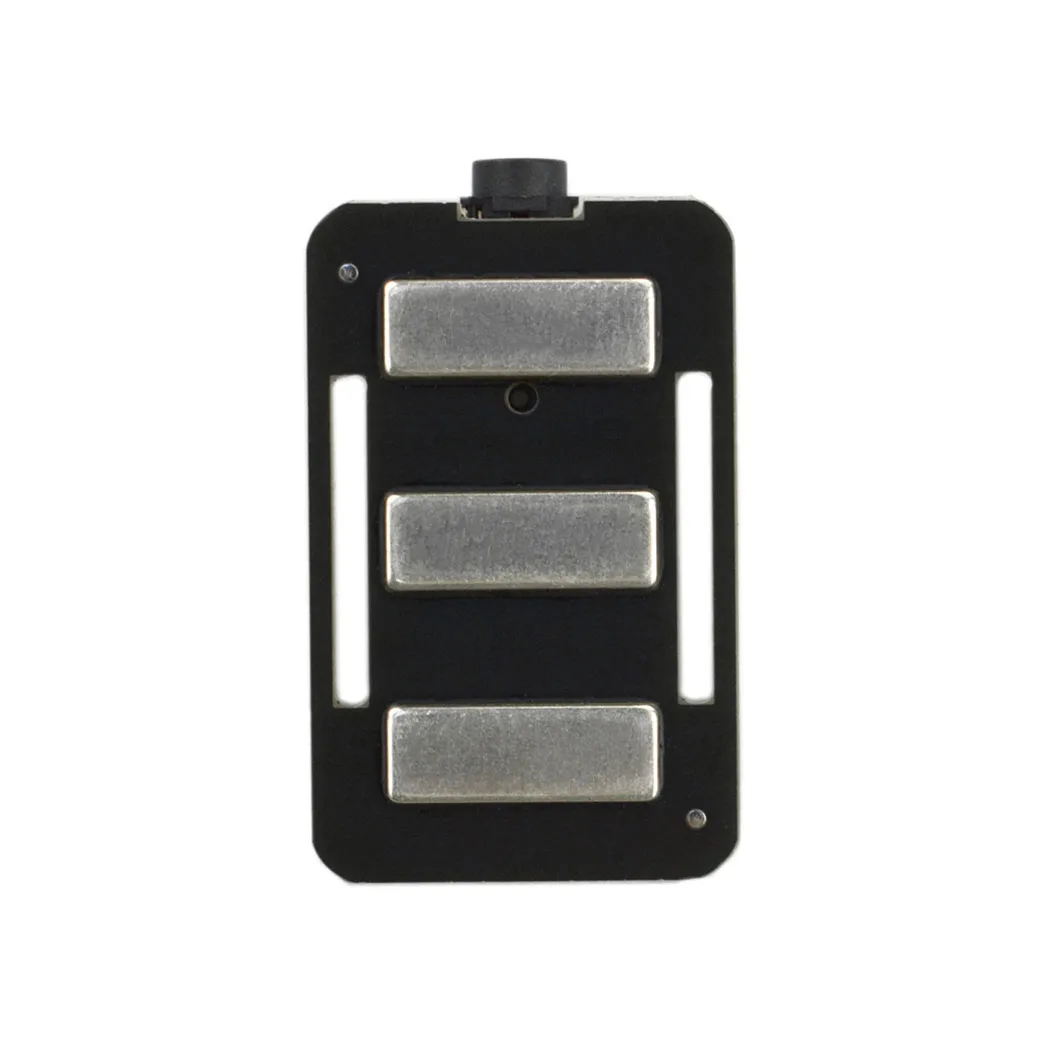

Elettrodo a secco in metallo: lunga durata, facile da usare
Ingresso differenziale, elevato rapporto di reiezione della modalità comune
Basso consumo energetico
Alimentatore singolo
Specifica

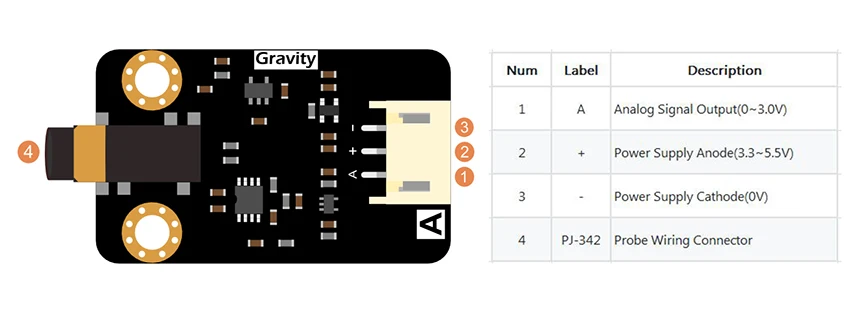

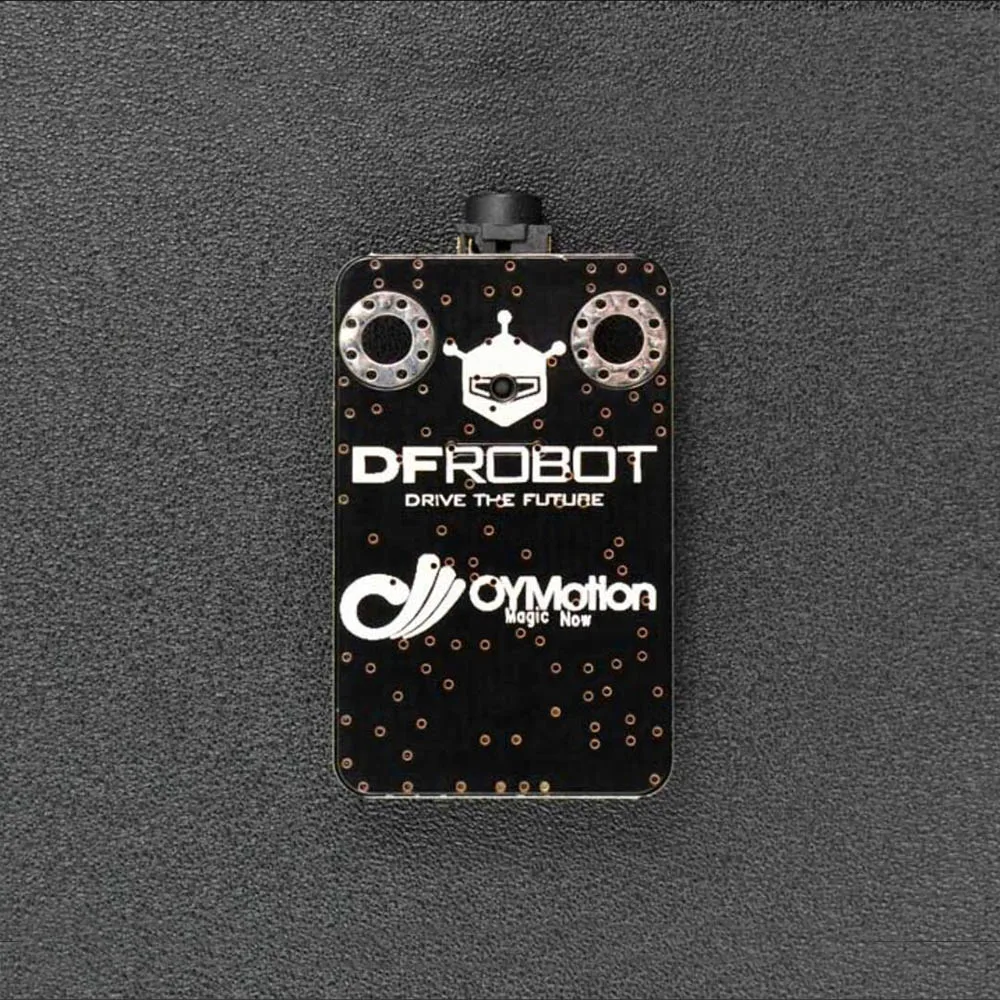

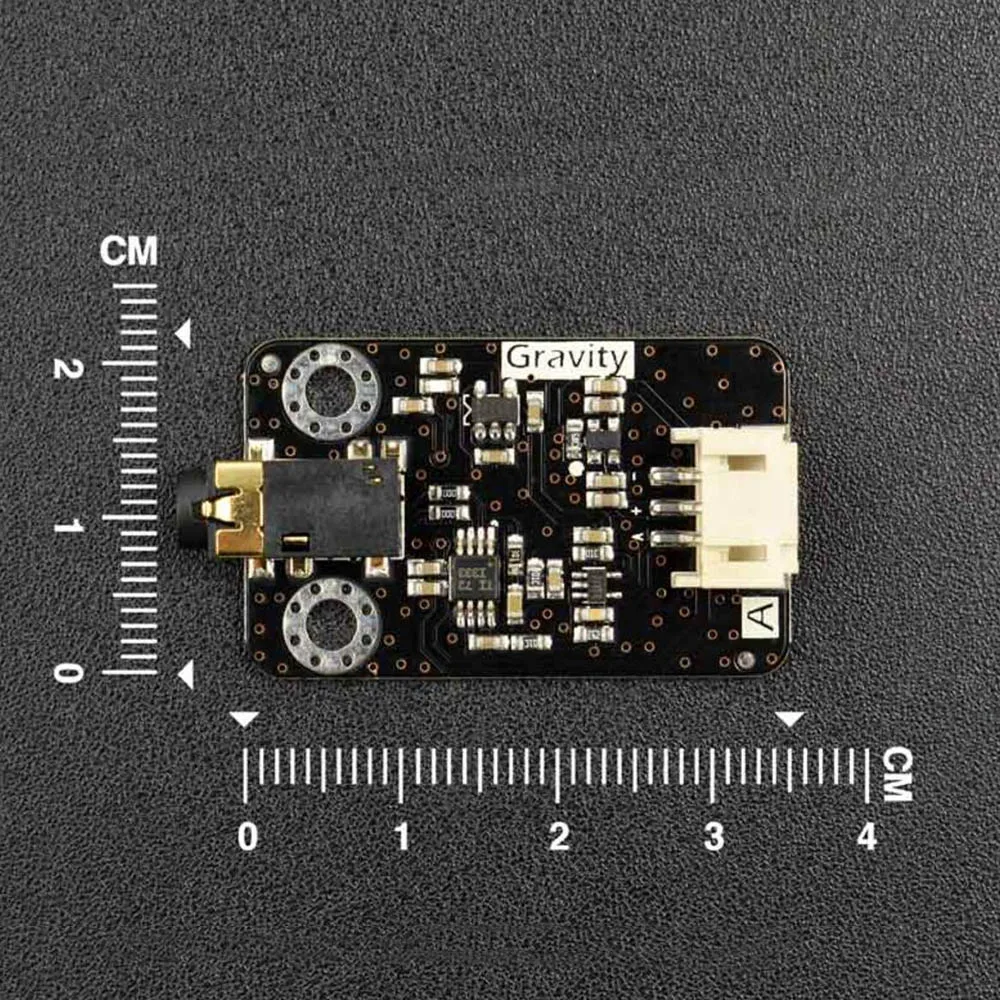

Scheda trasmettitore di segnale
Tensione di alimentazione: +3,3 V ~ 5,5 V
Tensione operativa: +3,0 V
Intervallo di rilevamento: +/-1,5 mV

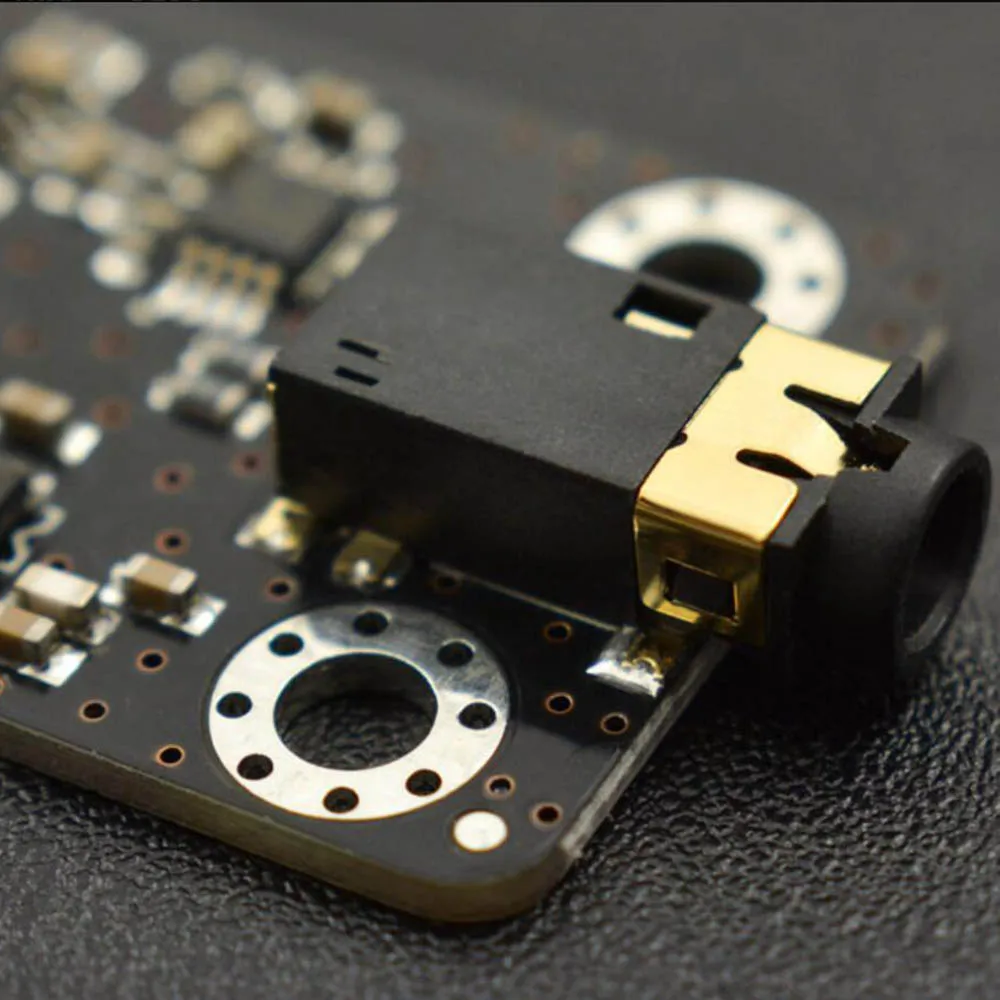

Connettore dell’elettrodo: PJ-342
Connettore del modulo: PH2.0-3P
Tensione di uscita: 0~3,0 V
Temperatura operativa: 0~50℃
Dimensioni: 22 mm * 35 mm (0,87 pollici * 1,38 pollici)

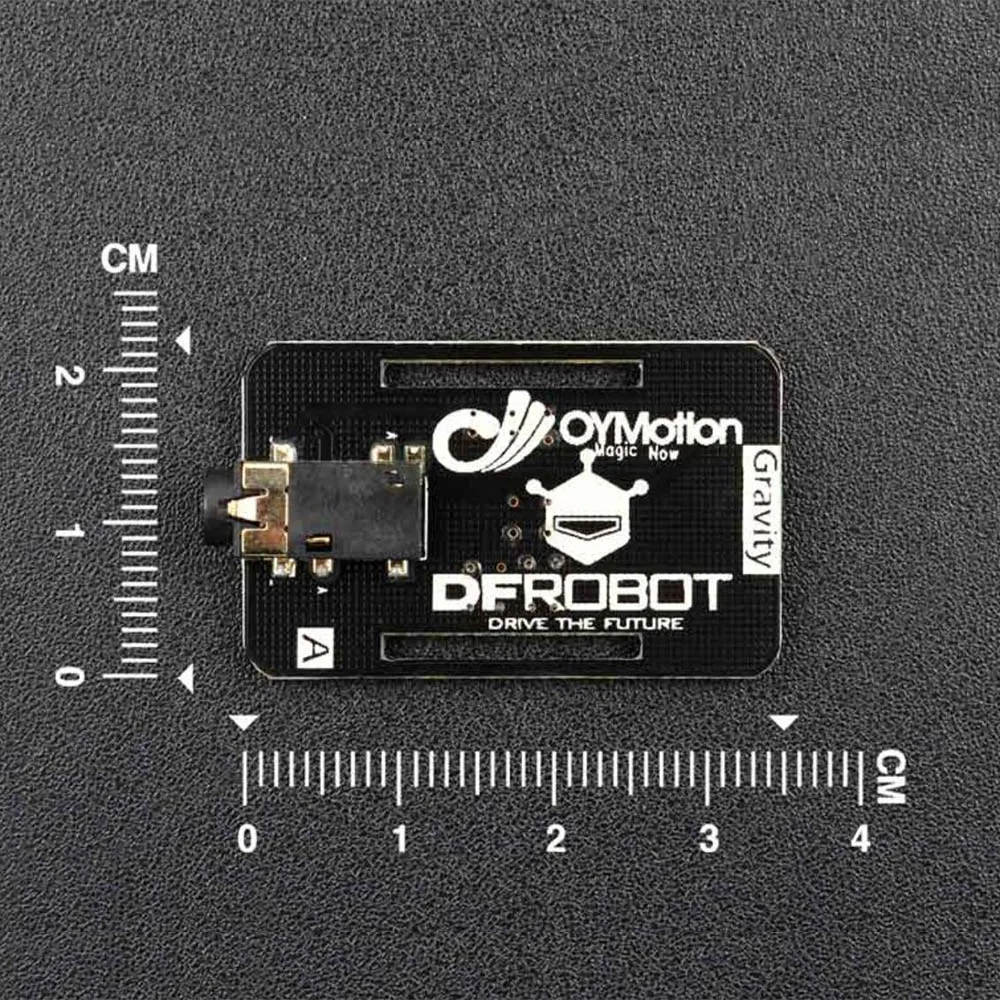

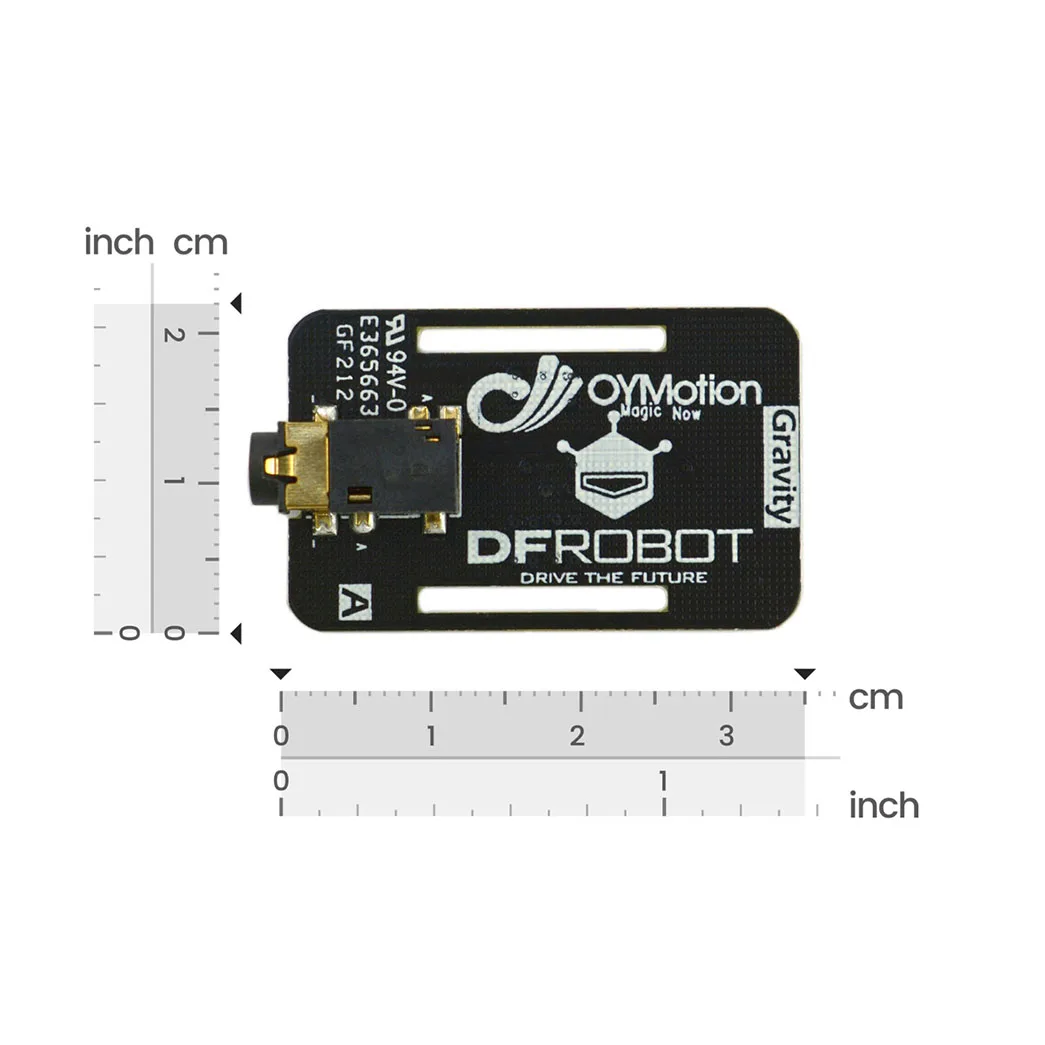

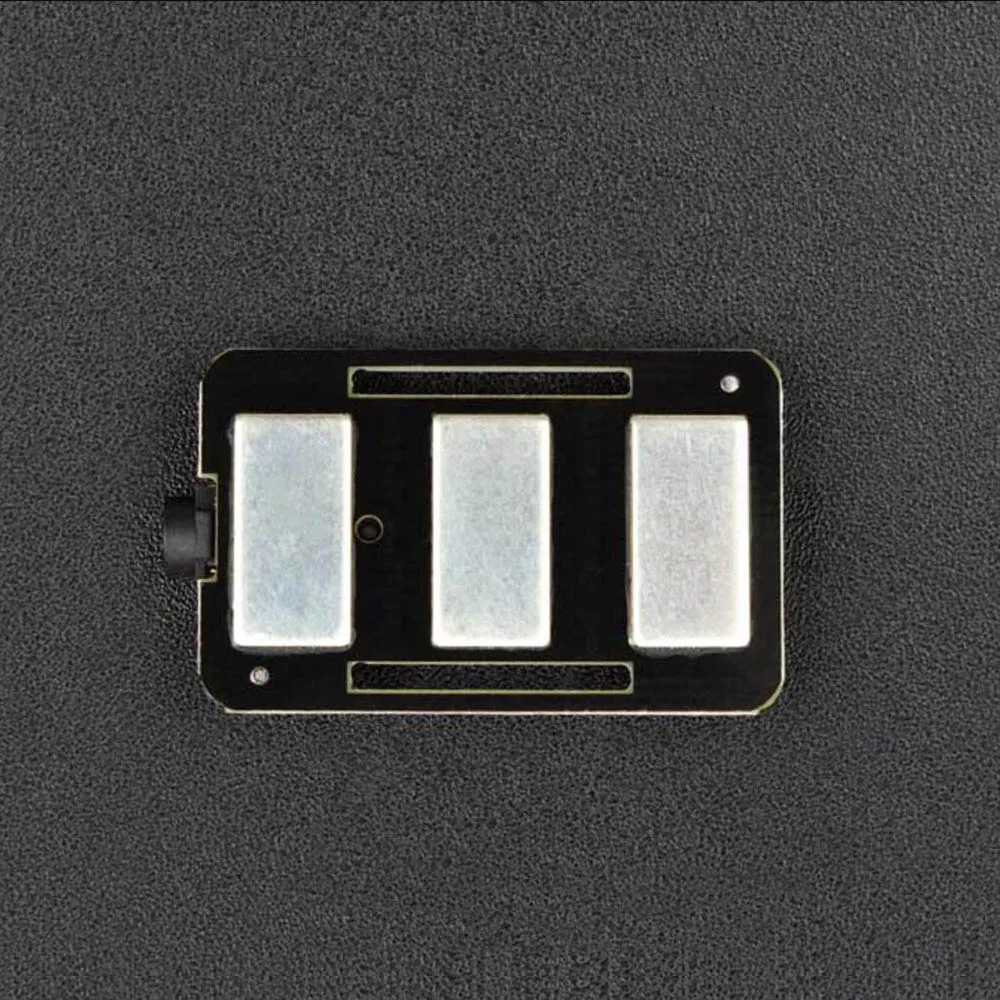

Scheda per elettrodi a secco
Connettore dell’elettrodo: PJ-342
Lunghezza del cavo: 50 cm (19,69 pollici)
Dimensioni piastra: 22 * 35 mm (0,87 * 1,38 pollici)
peso: 36 g
Progetto
Progetto 1. Mouse mioelettrico montato sulla testa
(//www.dfrobot.com/blog-765.html)
Parti necessarie:
Microcontrollore Arduino Leonardo
Gravità: cicalino digitale per Arduino
Gravità: sensore EMG analogico di OYMotion
Scudo IMU a 6 DOF per Arduino
Modulo vocale
Progetto 2. Un regalo di Natale per bambini e ragazze carini – Un cappello da coniglio intelligente – una base di sensori EMG
(//www.dfrobot.com/blog-1129.html)
Cose di cui potresti aver bisogno in questo progetto:
Gravità: sensore EMG analogico di OYMotion ×1
Beetle – L’Arduino più piccolo ×1
Caricabatterie per batterie al litio ×1
Batteria al litio da 3,7 V ×1
9 g 180° Micro servo ×2
Cappello da coniglio ×1
Aghi e filo
Interruttore a levetta a due passaggi ×1
Elastico (Larghezza: 1,5 cm Lunghezza: 40 cm) ×1
Bastone ×2
Adesivo hot melt
Documenti
Prodotto wiki://www.dfrobot.com/wiki/index.php/Analog_EMG_Sensor_by_OYMotion_SKU:SEN0240

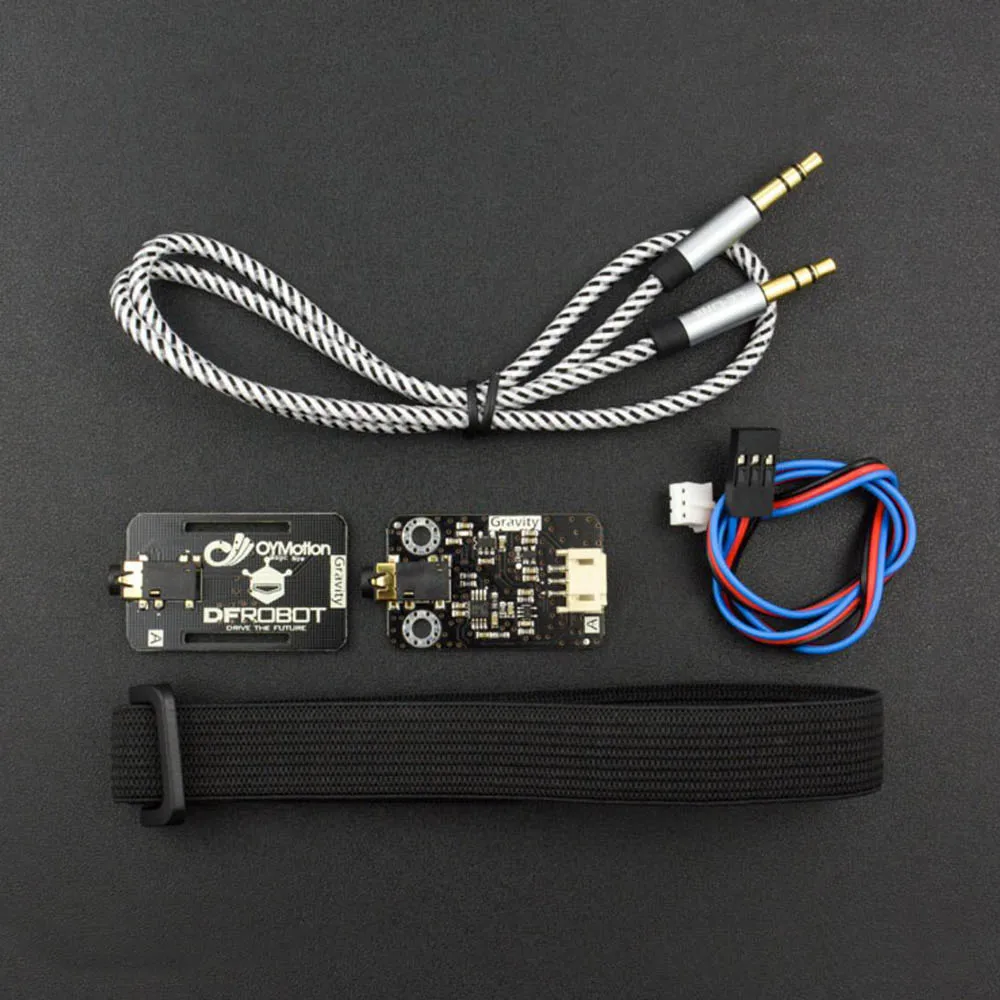

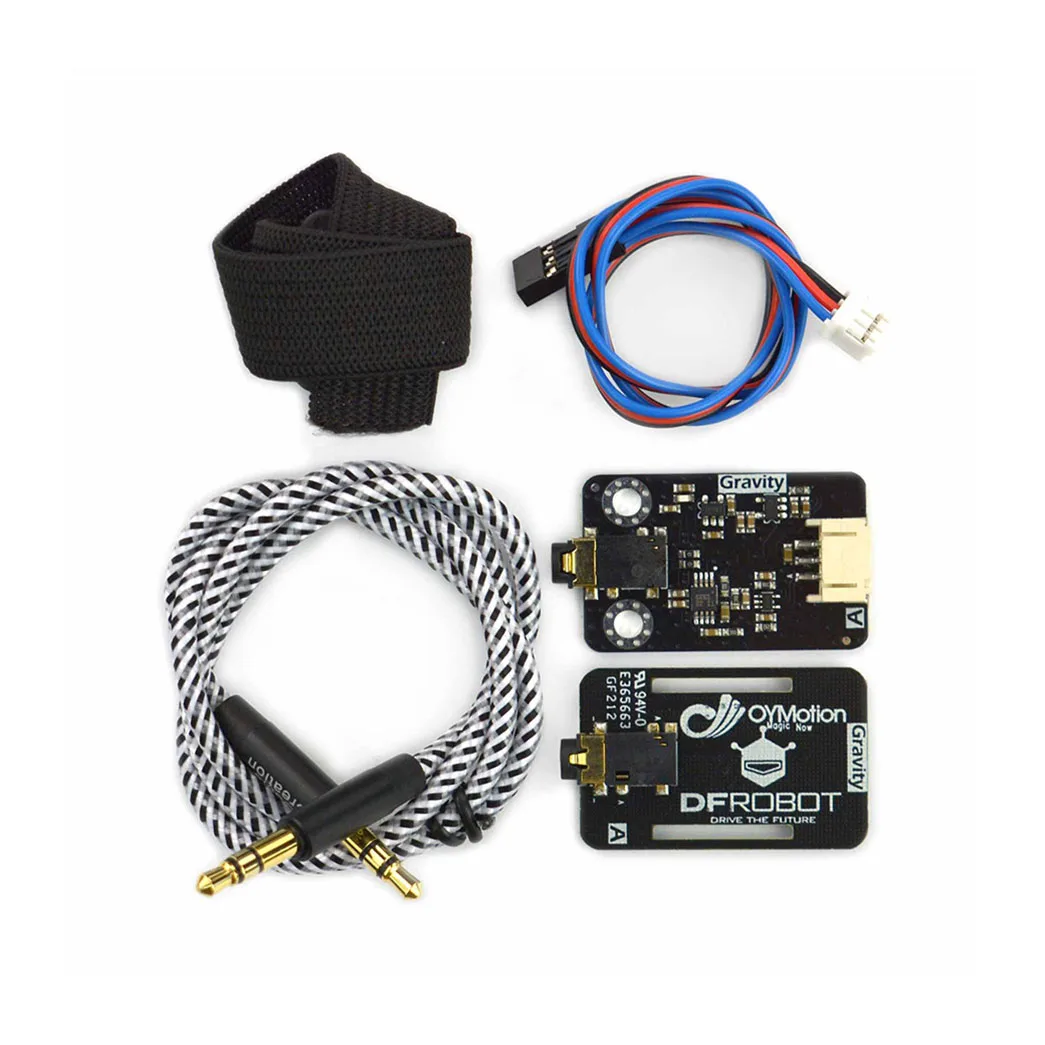

Lista di spedizione
Scheda per elettrodi secchi EMG x1
Cintura da polso x1

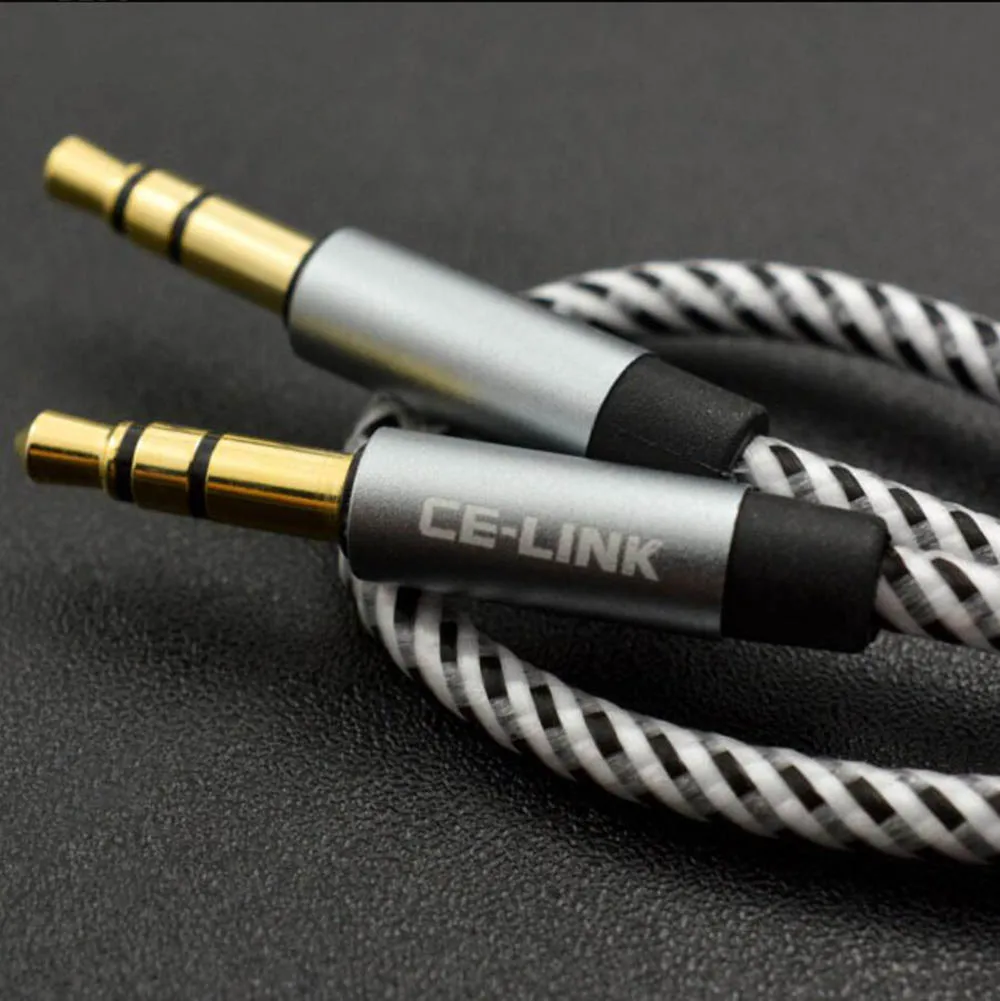

Cavo dell’elettrodo x1
Scheda trasmettitore di segnale EMG x1
Cavo analogico a gravità 3 pin x1
