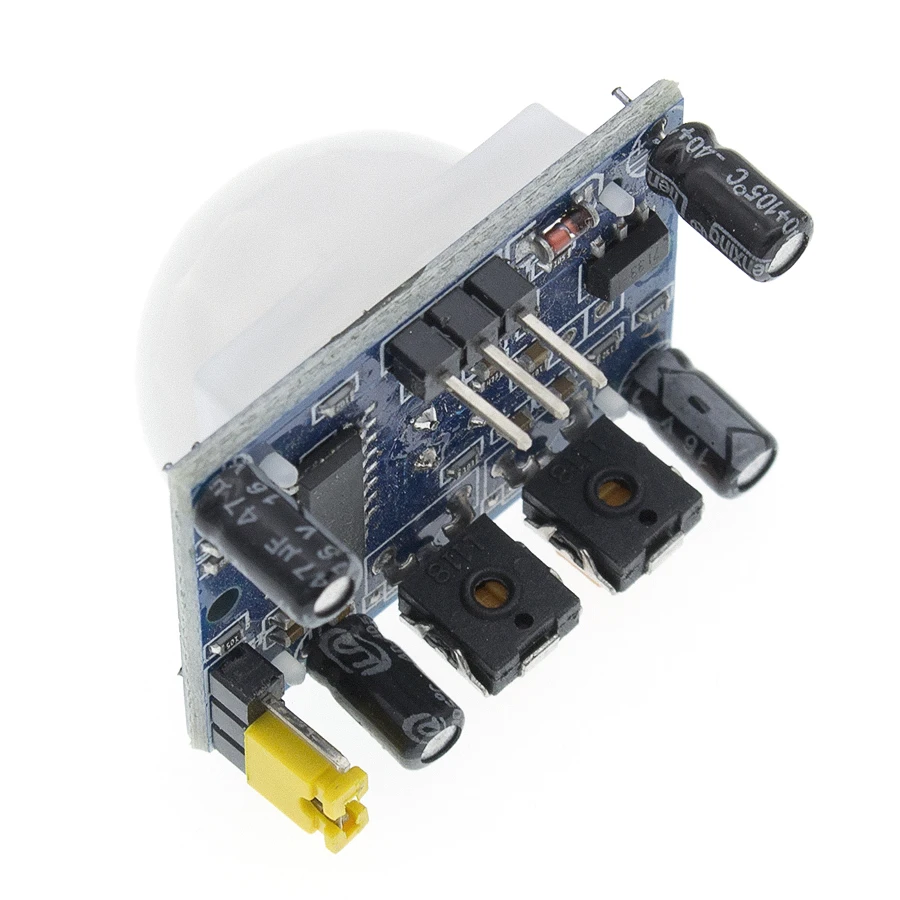

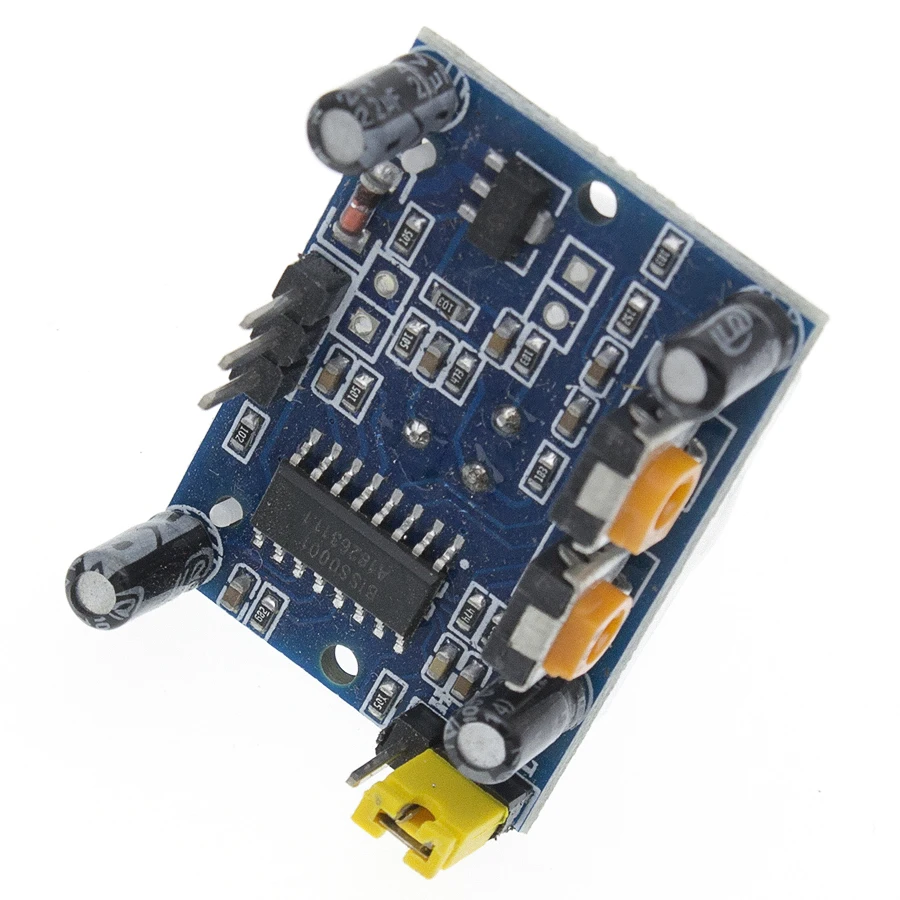

HC-SR501
1.Tensione di funzionamento: da DC5 V a 20 V
2. consumo energetico statico: 65
3. livello di uscita: alto 3,3 V, basso 0 V
4. tempo di ritardo: regolabile (0,3 secondi ~ 18 sec)
5. il tempo dell’embargo: 0,2 secondi
6. modalità trigger: l non ripetibile, h può essere ripetuto, il valore predefinito per h
7. raggio di induzione: angolo del cono inferiore a 120 gradi, fino a 7 metri
8. temperatura di lavoro:- -15~+70

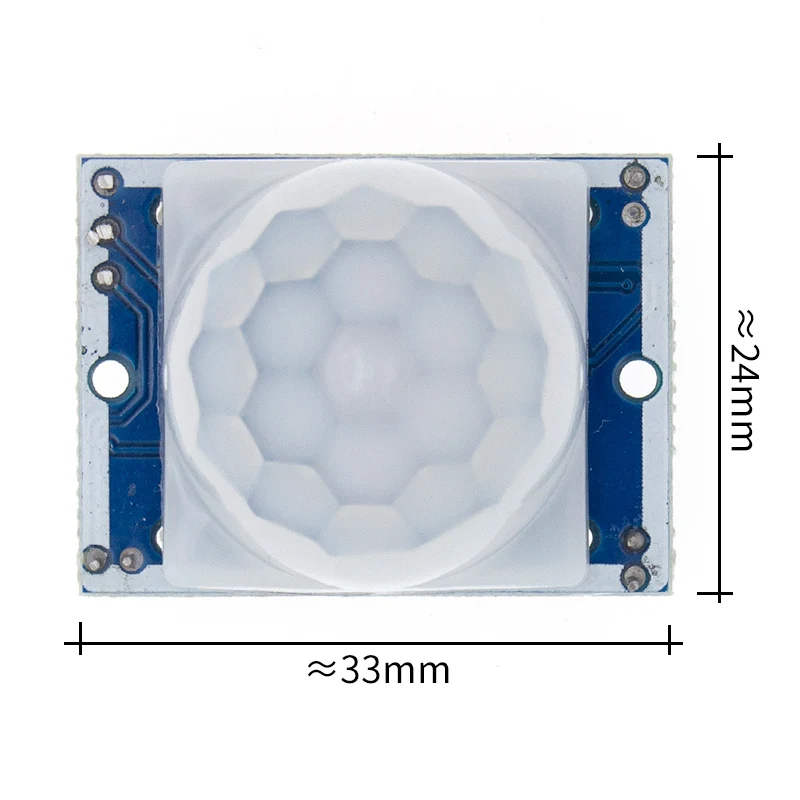

9. Dimensioni PCB: 32*24 mm, foro vite 28 mm, diametro vite 2 mm, induzione delle dimensioni lente: (diametro): 23 mm (predefinito)
Caratteristiche:
1. automatico: quando qualcuno entra nel campo di rilevamento viene immessi un livello alto, le persone che lasciano il campo di induzione vengono automaticamente ritardate dalla chiusura di un livello alto.Livello di uscita basso.
2. controllo della luce (opzionale): modulo da tenere da parte una posizione, è possibile impostare il controllo della foto o una luce forte durante il giorno senza induzione.Il controllo della luce è una funzione opzionale, la fotoresistenza di fabbrica non è installata.Se lo desideri, acquista la fotoresistenza installata.
3. due modalità di trigger: l non ripetibile, h può essere ripetuto.L’opzione Jumper è predefinita h.
A. modalità trigger non ripetibile: dopo che il sensore emette un livello alto, il tempo di ritardo è scaduto, l’uscita passerà automaticamente dal livello alto a basso.
B.può ripetere il modo attivato: quel livello alto dell’uscita di induzione Hou, nel paragrafo del tempo di ritardo all’interno, se ha un essere umano nel suo intervallo di induzione all’interno delle attività, la sua produzione sarà stata mantenuta un livello alto, finché le persone non saranno andate Solo il ritardo Hou il livello alto diventerà un livello basso ( rilevamento del modulo di induzione per l’uomo di ogni volta delle attività Hou estenderà automaticamente un paragrafo del tempo di ritardo e, infine, una volta le attività del tempo di ritardo dei punti iniziale).
4. Tempo di blackout dell’induzione (impostazione predefinita: 0,2 secondi): dopo ogni induzione l’uscita del modulo di induzione (livello alto e basso), è possibile impostare immediatamente un tempo di blackout, durante questo periodo il sensore non riceve alcun segnale del sensore.Questa funzione può essere raggiunta (tempi di uscita del sensore e blocco) l’intervallo tra il lavoro, può essere applicato ai prodotti di rilevamento dell’intervallo; allo stesso tempo questa funzione può inibire vari disturbi del carico durante il processo di commutazione.
5. ampio intervallo di tensioni operative: tensione predefinita da 5 V a 20 V
6. consumo energetico: corrente di riposo 65, particolarmente adatta per apparecchi alimentati a batteria.
7. uscita del segnale di alto livello: può essere facilmente agganciato al circuito.

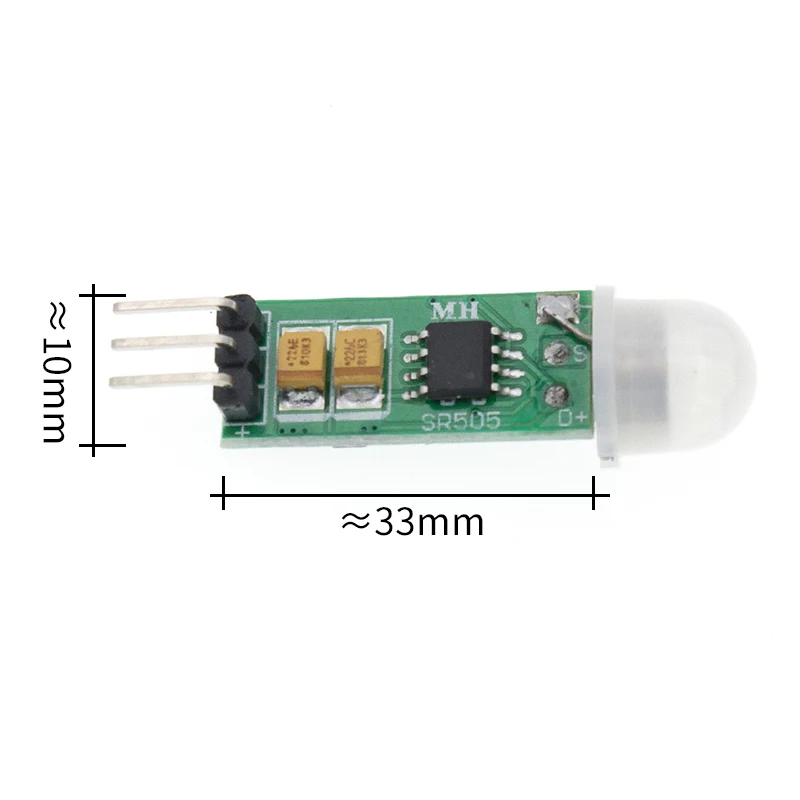

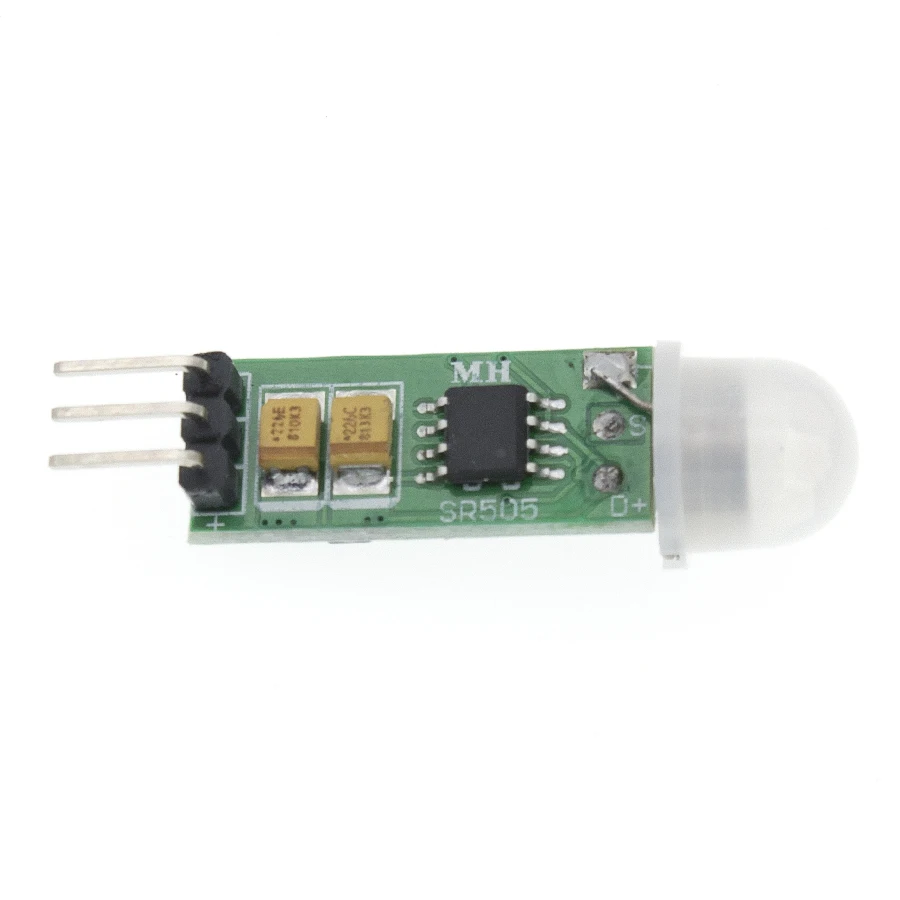

HC-SR505
Il modulo di rilevamento per piccoli corpi HC-SR505 si basa sulla tecnologia a infrarossi, prodotti di controllo automatico, alta sensibilità, alta affidabilità, modalità operativa ultra-piccola e a bassissima tensione.Ampiamente utilizzato in vari rilevamenti automatici di apparecchiature elettriche, in particolare prodotti di controllo automatico alimentati a batteria.
Parametri tecnici:
Intervallo di tensione operativa: DC4,5-20 V
Corrente statica: <60uA
Livello di uscita: alto 3,3 V/basso 0 V
Trigger: trigger ripetibile (predefinito)
Tempo di ritardo: predefinito 8S + -30% (intervallo personalizzabile di alcune decenni – decine di minuti)
Dimensioni PCB: 10 * 23 mm
Angolo di induzione: angolo del cono <100 gradi
Distanza di induzione: 3 metri
Temperatura di lavoro: -20 – +80 gradi
Dimensioni lente sensore: diametro: 10 mm (predefinito)
Caratteristiche:
Induzione automatica: per entrare nel campo di rilevamento dell’uscita è alto, le persone lasciano automaticamente l’intervallo del sensore in ritardo alto, uscita bassa.Dimensioni ultra ridotte.
Trigger ripetibile: l’uscita del sensore è alta, il periodo di ritardo, se c’è attività umana nel suo campo di rilevamento, l’uscita rimarrà alta finché le persone non andranno dopo il ritardo variabile elevato è basso (il modulo sensore esteso automaticamente rileva il corpo umano dopo ogni attività un periodo di ritardo e l’ultima volta che un evento è il punto di partenza del tempo di ritardo).
Ampio intervallo di tensioni operative: tensione operativa predefinita DC4,5 V-20 V.
Micropotenza: corrente di riposo <50 microampere, soprattutto per prodotti di controllo automatico alimentati a batteria.
Segnale di uscita elevato: aggancio facile e tutti i tipi di circuiti.
Applicazioni:
Lampade a induzione del corpo
Giocattoli con sensori del corpo
Prodotti di sicurezza
Automazione e controllo industriale
Rilevamento automatico delle apparecchiature elettriche
Controllo automatico alimentato a batteria

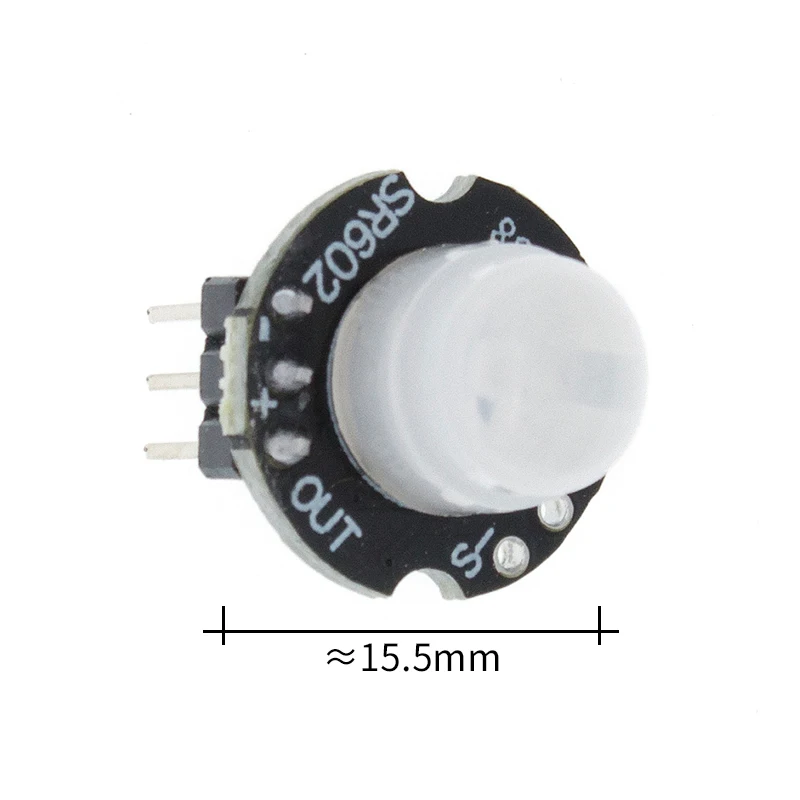

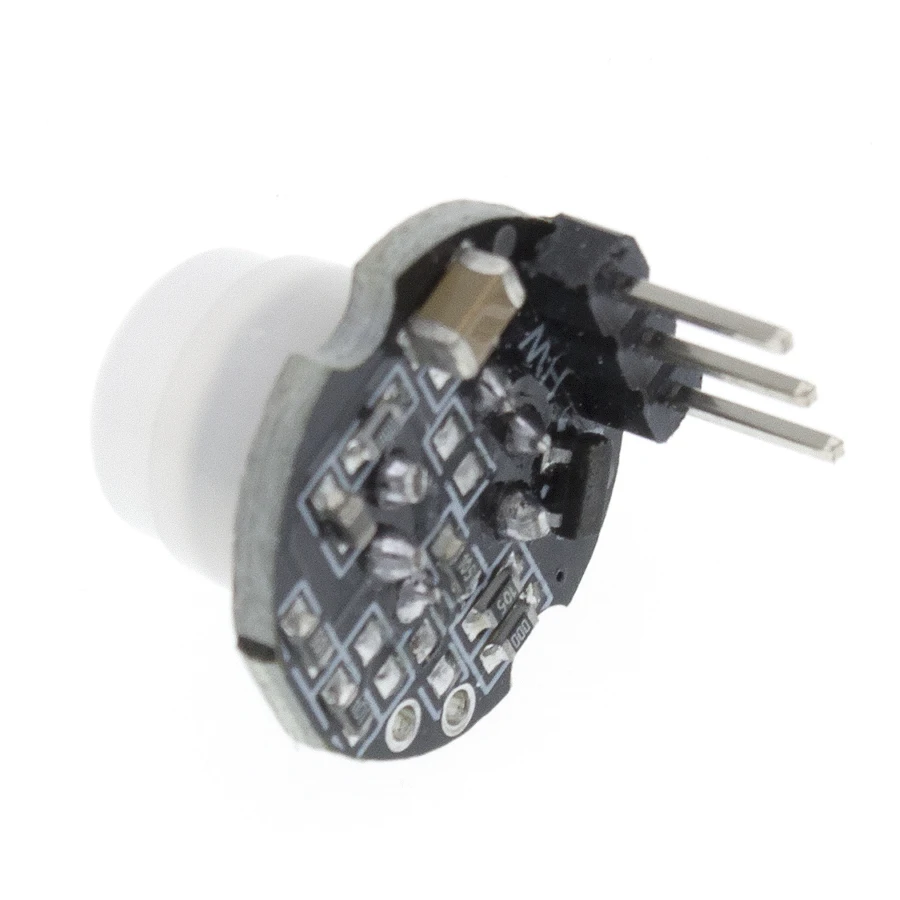

HC-SR602
Parametri di lavoro:
Modulo sensore a infrarossi piroelettrico del corpo umano, modello: SR-602
Distanza di rilevamento: fino a 5 metri; consigliato 0-3,5 M.
Uscita: livello alto, H=3,3 V, L=0 V
Alimentazione CC: 3,3 V-15 V
Corrente di riposo: 20uA
Caratteristiche e usi:
Questo modulo ha un’elevata sensibilità, una risposta rapida, un piccolo consumo energetico statico, dimensioni ridotte, facile da installare ed è installato.
L’obiettivo, l’intestazione del pin è stato saldato e l’alimentatore è fornito senza debug.Può essere utilizzato per luci del sensore del corpo, allarmi, sicurezza,
Controllo accessi di imaging su richiesta, apparecchiature automatiche per agricoltura, silvicoltura e estrazione mineraria.
Punti chiave:
1.Il tempo di uscita di alto livello di questo prodotto è regolabile, da 2,5 secondi a 1 ora, il tempo di uscita impostato in fabbrica.
Sono 2,5 secondi e puoi cambiare un resistore a chip se è necessario cambiarlo.Si prega di leggere il valore della resistenza corrispondente al tempo di ritardo tipico.
Fare riferimento al modulo pertinente di seguito.
2.Tempo di blocco, 2 secondi, non regolabile.
3.La fabbrica è definita come trigger ripetibile e non può essere modificata.
4.La tensione di alimentazione di questo modulo è da 3,3 V a 15 V e la tensione limite è da 2,8 V a 18 V.
5.Il tempo di uscita del modulo è: uscita di livello alto per 2 secondi dopo l’accensione, quindi andare basso, entrare in standby
stato.Se il tempo di ritardo viene modificato, il tempo in cui il modulo emette un livello alto dopo l’accensione aumenterà di conseguenza, il che può essere compreso come
Il tempo di avvio dopo essere entrato nel normale stato di funzionamento dopo che l’energia elettrica aumenta.
6.Dopo aver installato l’elemento fotosensibile, non funziona durante il giorno, non funziona di notte, non contiene componenti fotosensibili e funziona tutto il giorno (
Non sono presenti fotodiodi sul modulo, acquistalo separatamente se necessario.Consigliato: fotodiodo F3 ordinario
)
Non sono presenti fotodiodi sul modulo, acquistalo separatamente se necessario.Consigliato: fotodiodo F3 ordinario
)
Si considera che non è installato alcun elemento fotosensibile.
7.Questo modulo è molto sensibile, prestare attenzione alla posizione di installazione, cercare di evitare la fonte di radiazione della fonte di calore (uscita dell’aria/luce solare diretta)
8.La sensibilità di questo modulo è regolabile ed è necessario modificare un resistore a chip.Si prega di leggere la tabella pertinente di seguito per i dettagli.
griglia.
9.Quando si salda con un normale saldatore da 220 V, è necessario scollegare l’alimentazione prima della saldatura.Si consiglia di utilizzare
Saldatore a bassa tensione da 24 V, come la luce bianca domestica 936.
10. Se segui l’MCU e collega la lampada, leggi lo schema del circuito di riferimento di seguito.
