800W 600W 400W 300W Pannello solare in vetro Pannello fotovoltaico Sistema solare Piantina di alimentazione per balcone Inverter di collegamento alla rete per presa domestica 220v 230v Micro inverter on grid Sistema solare fotovoltaico

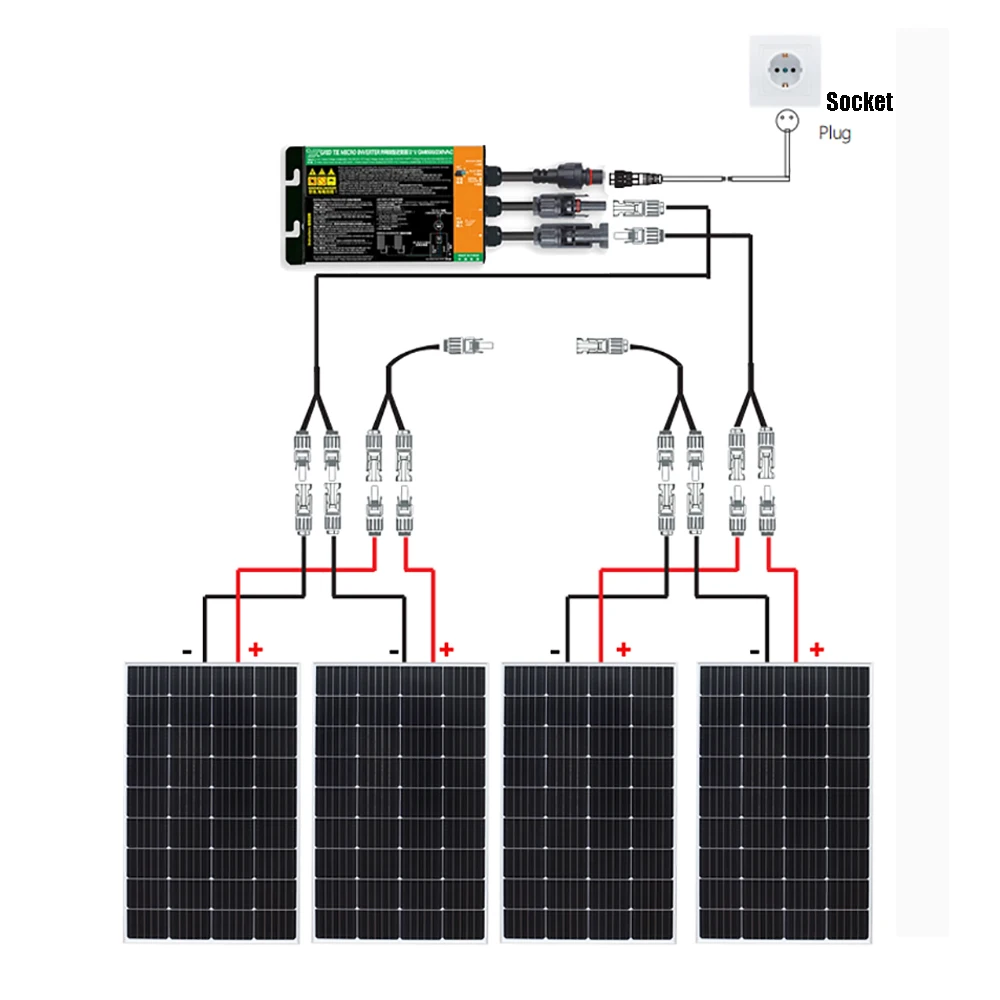

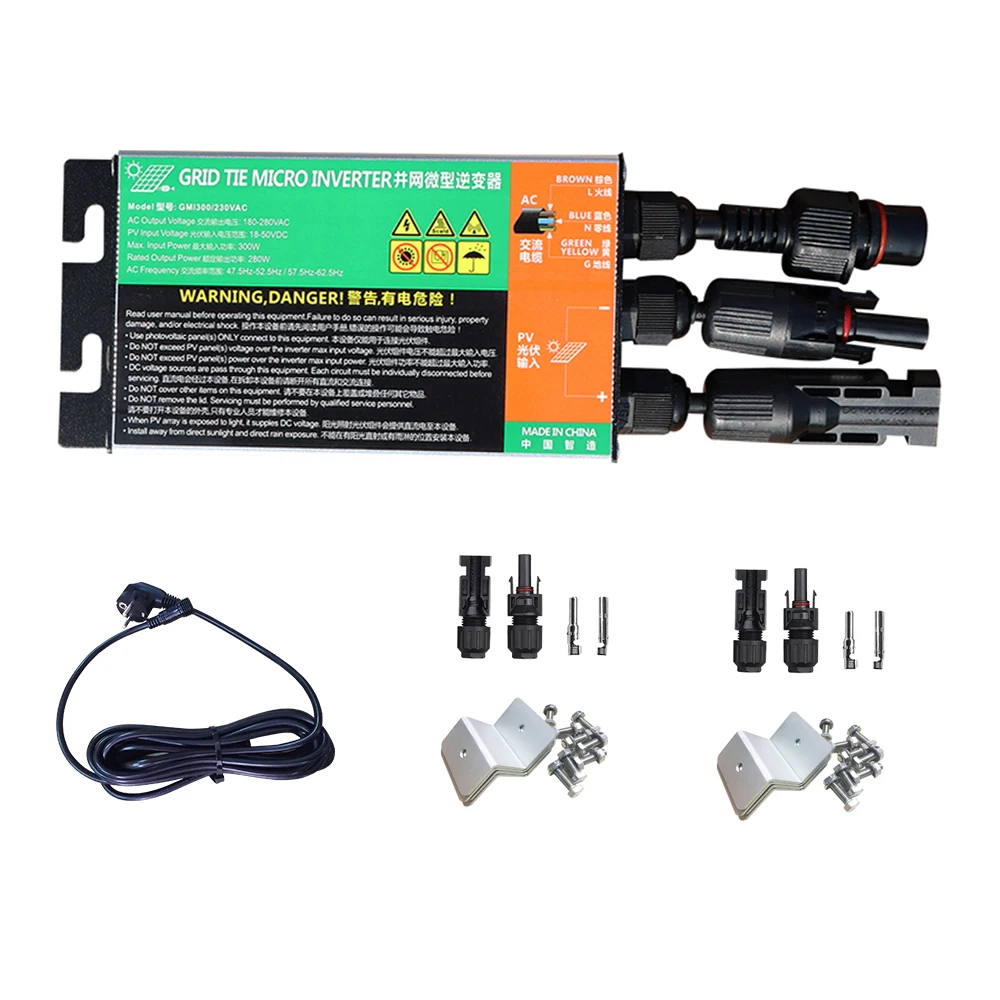

Pacchetto elenco “800w plug and play”
Pannello solare in vetro 4 * 200 W

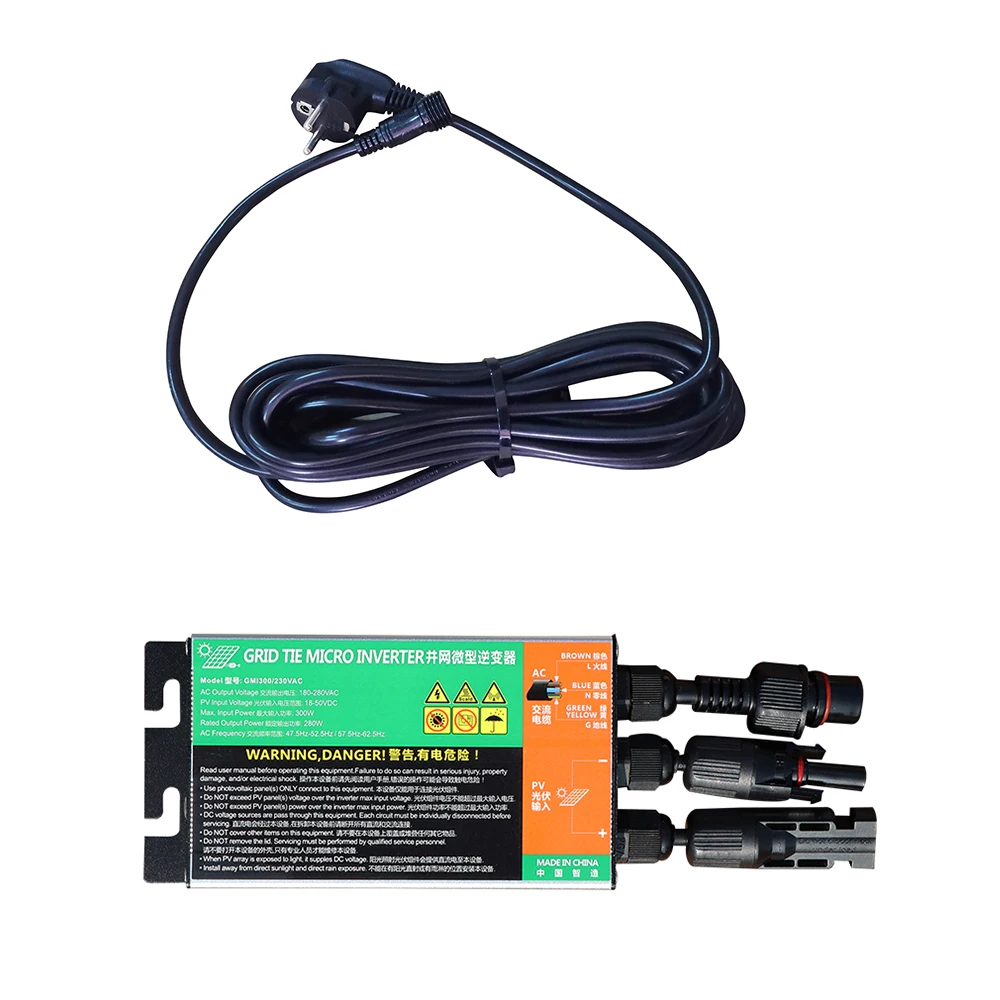

1 micro inverter da 600 W 220 V 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga da 2 * 3 metri
16 staffe a Z

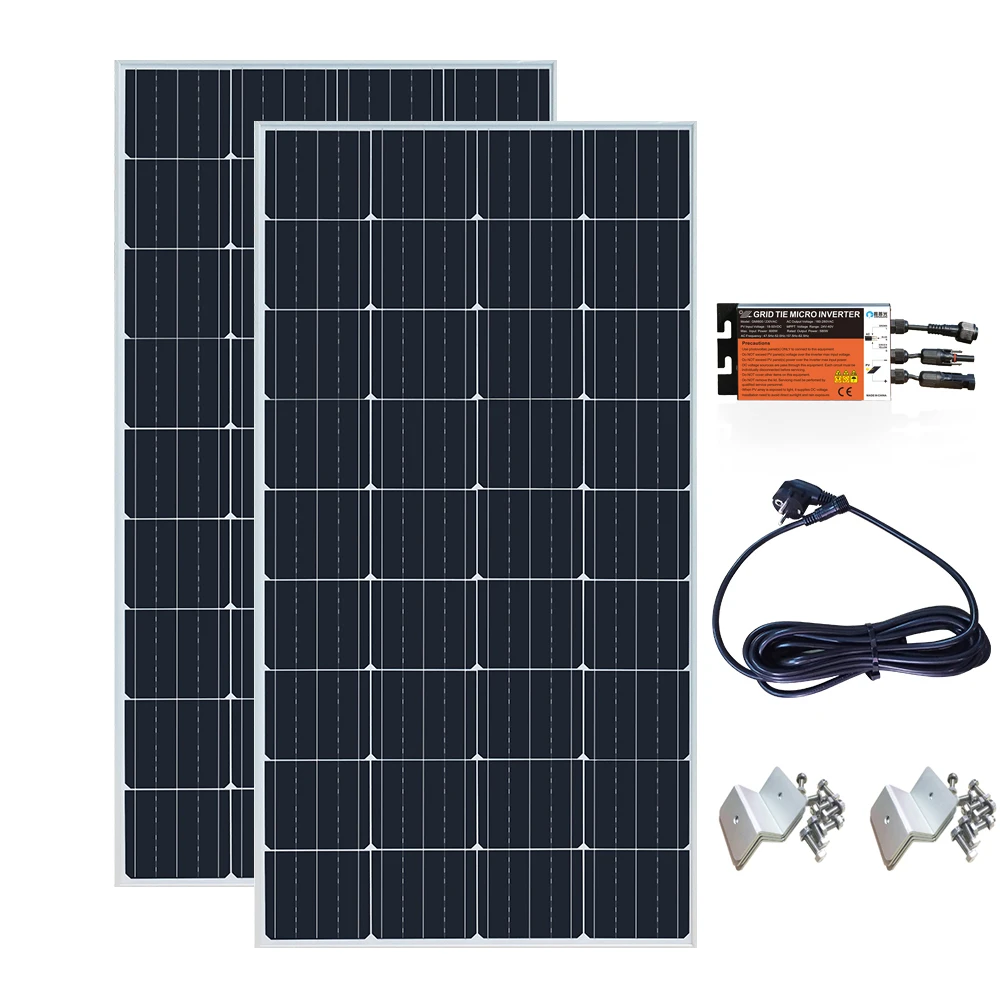

Pacchetto elenco “Plug and play da 400 W”
Pannello solare in vetro da 2 * 200 W
1 micro inverter da 300 W 220 V 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga 1 * 3 metri
8 staffe a Z

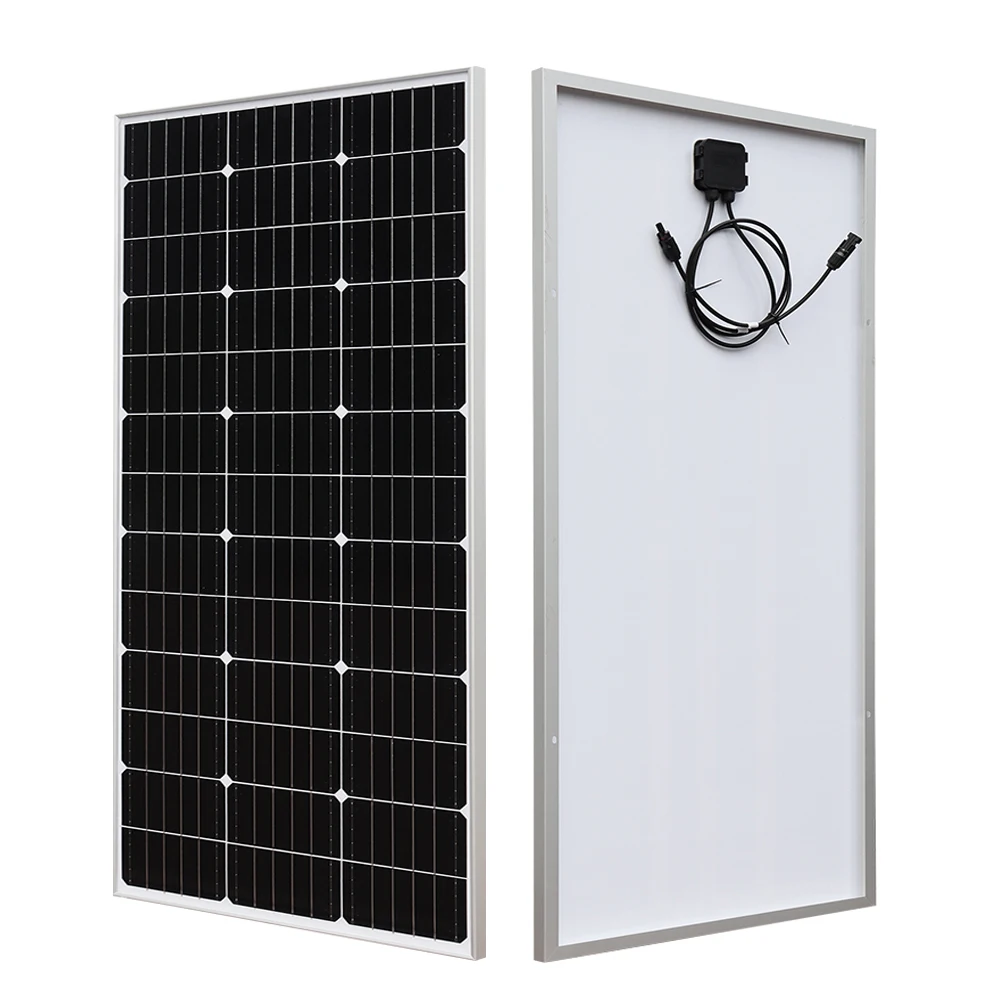

Potenza massima (Pmax) 200 W
Vmp (tensione alla massima potenza, V): 19,8 V
Voc (tensione in circuito aperto, V): 23,76 V
Tolleranza di uscita: ±3%
Diodo: 2 per passaggio

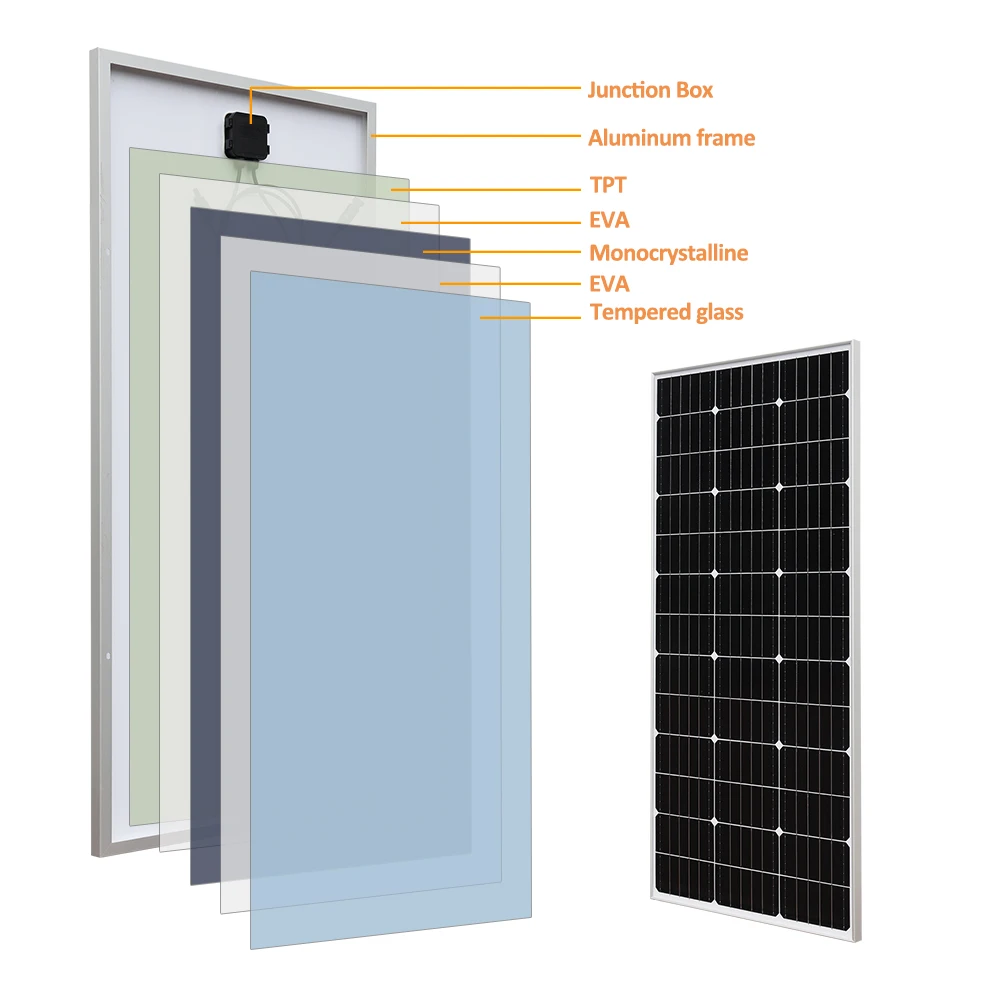

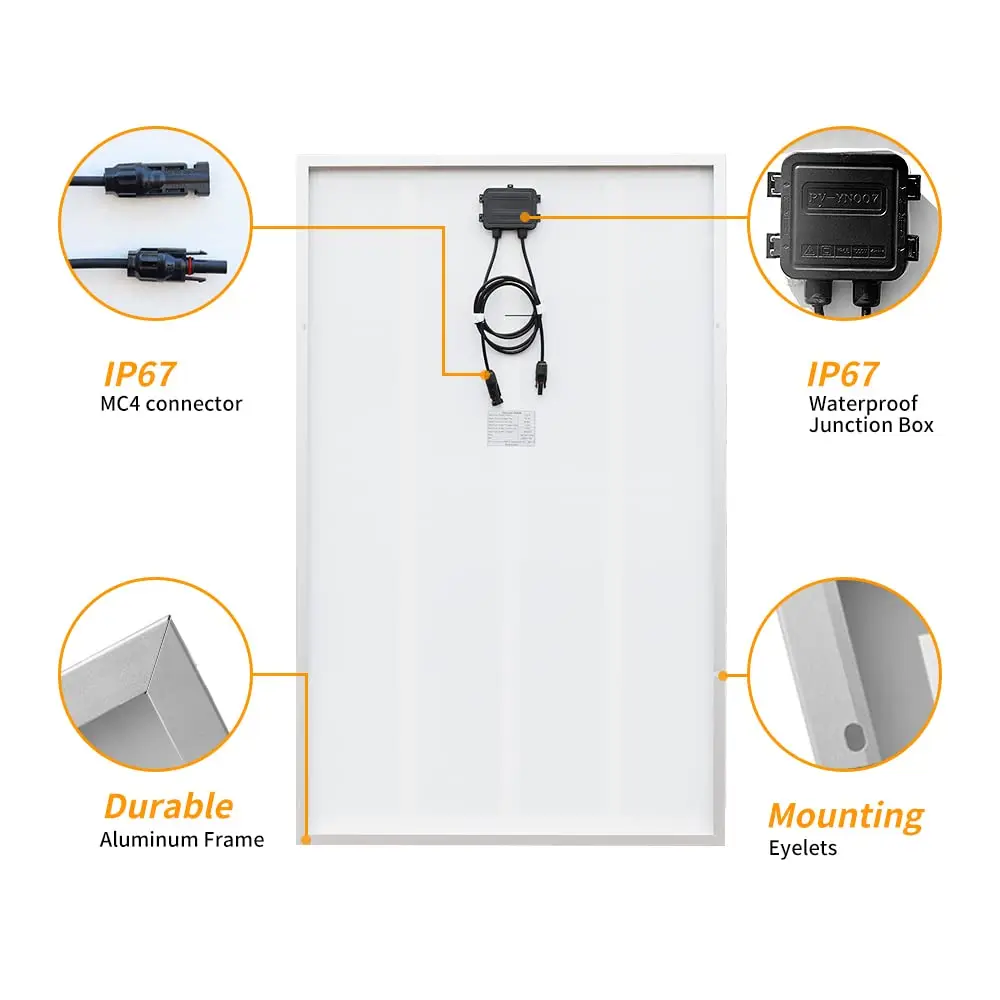

Scatola di giunzione: classificata IP67
Intervallo di temperatura: -20℃-+80℃
Telaio: lega di alluminio pesante e solida
Tipo di vetro: vetro temperato da 3,2 mm
Cavo di uscita: 2,5 mm2/14 AWG 90 mm/3,54″
Dimensioni: 1330*660*25 mm
Peso: 7,96 kg
Tensione massima del sistema: 1000 V CC (IEC)/600 V CC (UL)
STC: irradiazione 1000w/m2 Temperatura 25℃ AM=1,5

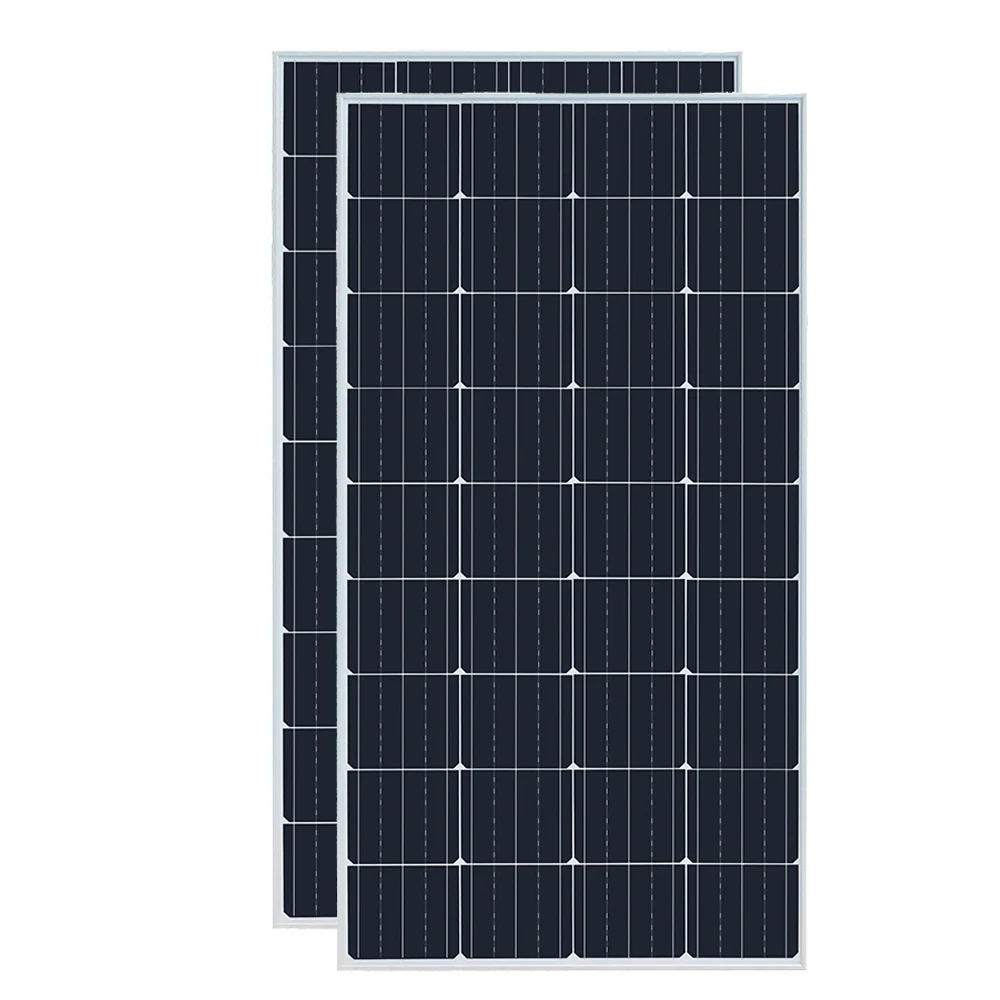

Confezione dell’elenco di “2 pezzi da 200 W”
Pannello solare in vetro da 2 * 200 W

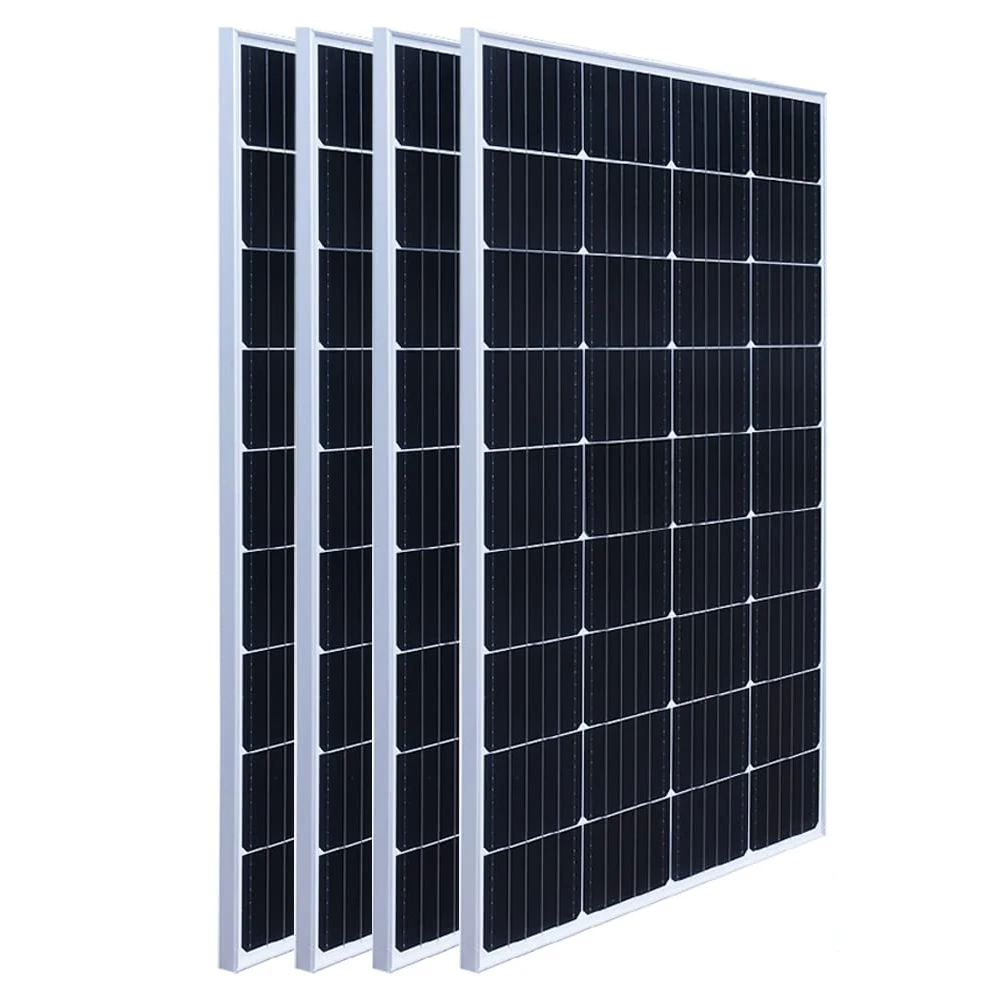

Confezione dell’elenco di”4 pezzi da 200 W”
Pannello solare in vetro 4 * 200 W

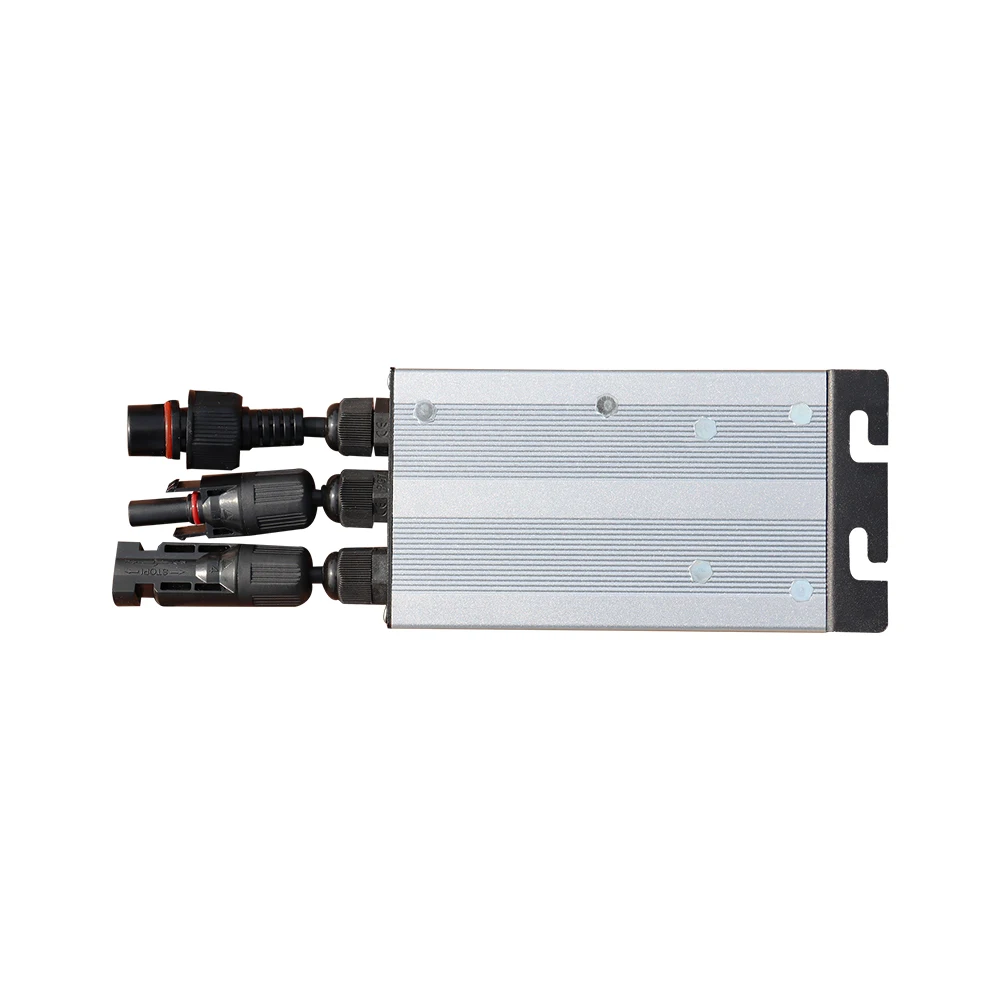

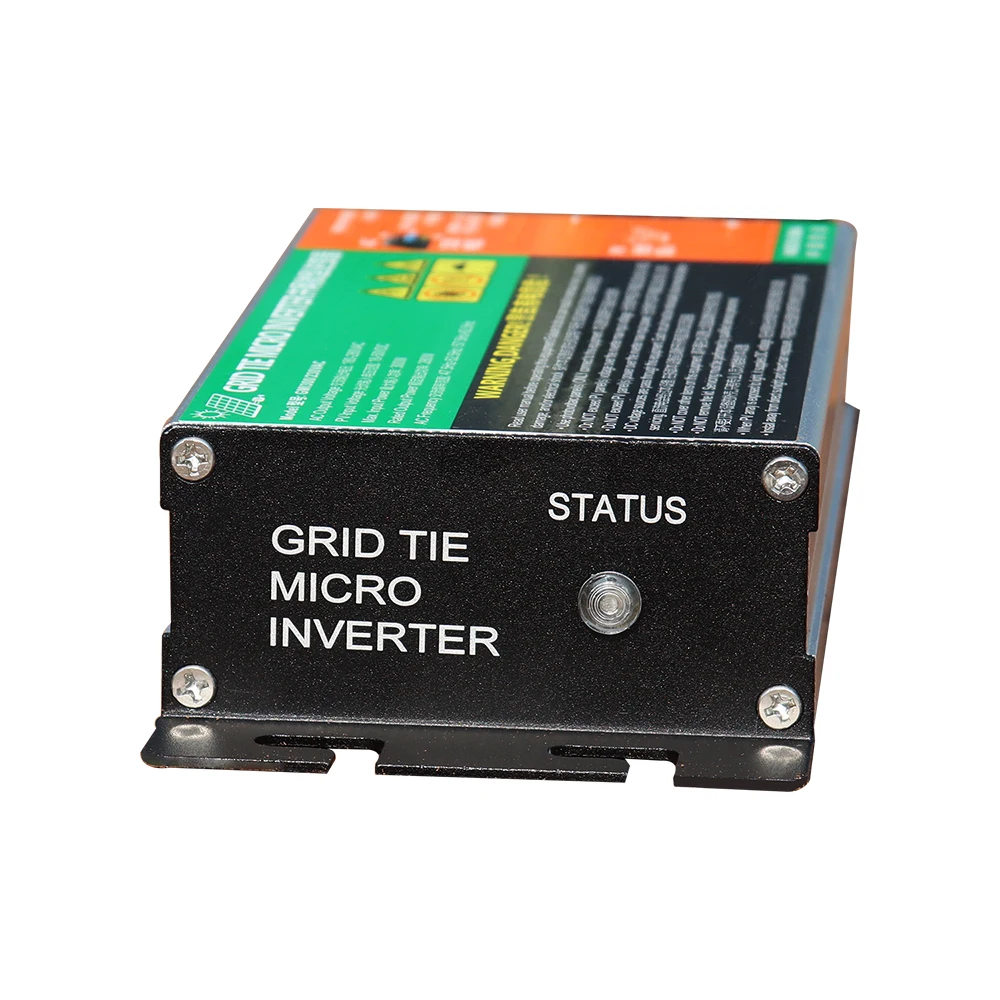

Dati di uscita (CA)
Tipo di griglia monofase: 120 V/230 V
Potenza di uscita nominale: 580 W
Potenza massima in uscita: 600 W
Corrente di uscita nominale: 120 V: 2,33 A/230 V: 1,21 A
Tensione di uscita nominale: 120 V CA/230 V CA
Intervallo di tensione di uscita predefinito: @120 V CA: 80 V-160 V / @ 230 V CA: 180 V-280 V
Frequenza di uscita nominale: 50 Hz/60 Hz
Gamma di frequenza di uscita predefinita: @50Hz: 47,5Hz-52,5Hz / @60Hz: 57,5Hz-62,5Hz
Fattore di potenza: >0,99
Distorsione armonica totale: THD <5%

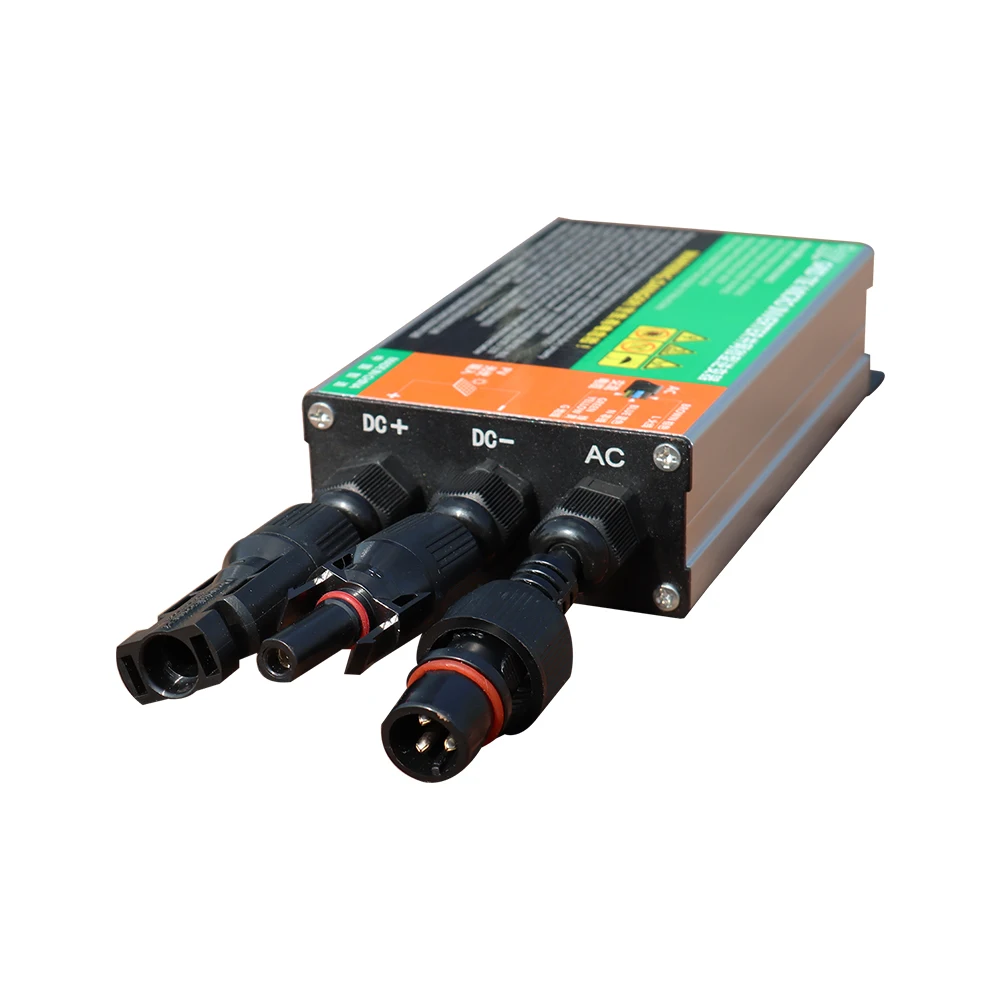

Dati di ingresso (CC, fotovoltaico)
Numero di connettori fotovoltaici in ingresso: 1 set
Intervallo di tensione MPPT: 24 V-40 V
Intervallo di tensione operativa: 18 V-50 V
Tensione massima in ingresso: 50 V
Tensione di avvio: 18 V
Potenza massima in ingresso: 600 W
Corrente di ingresso massima: 24 A
Potenza di uscita nominale: 580 W
Potenza massima in uscita: 600 W

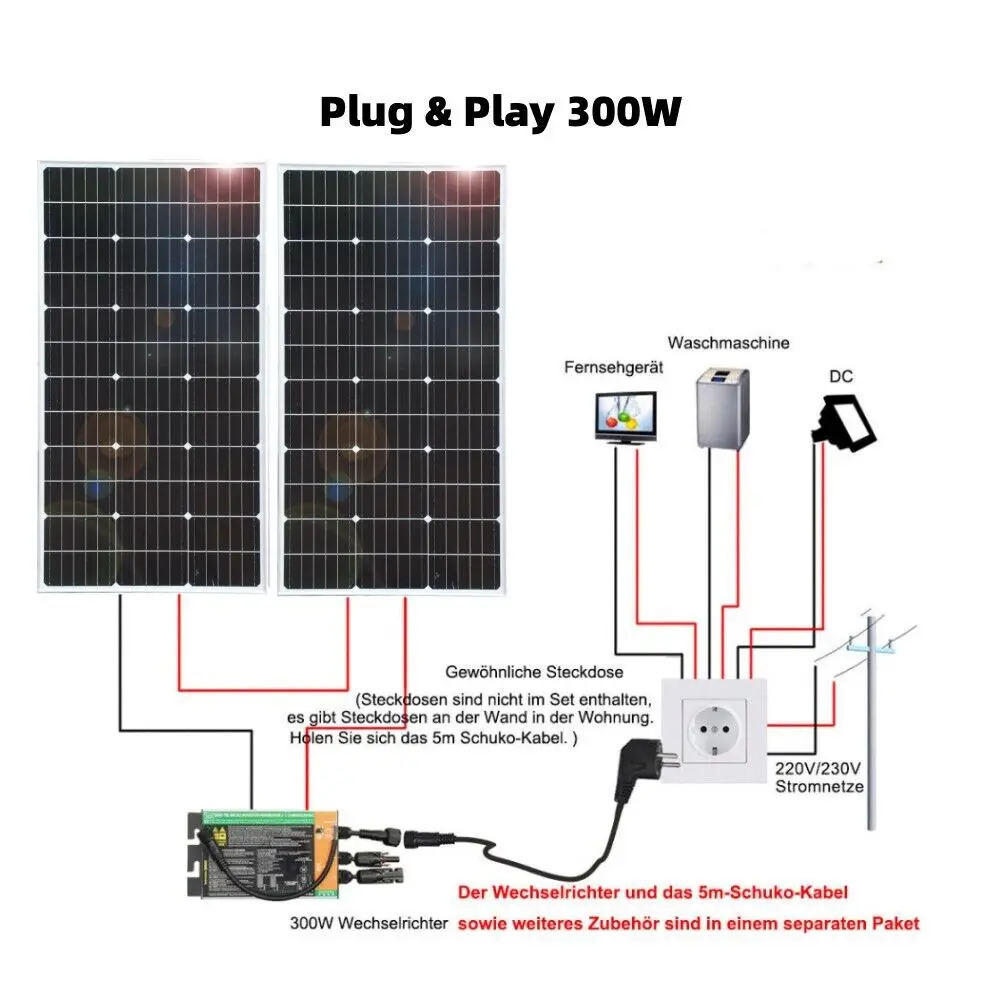

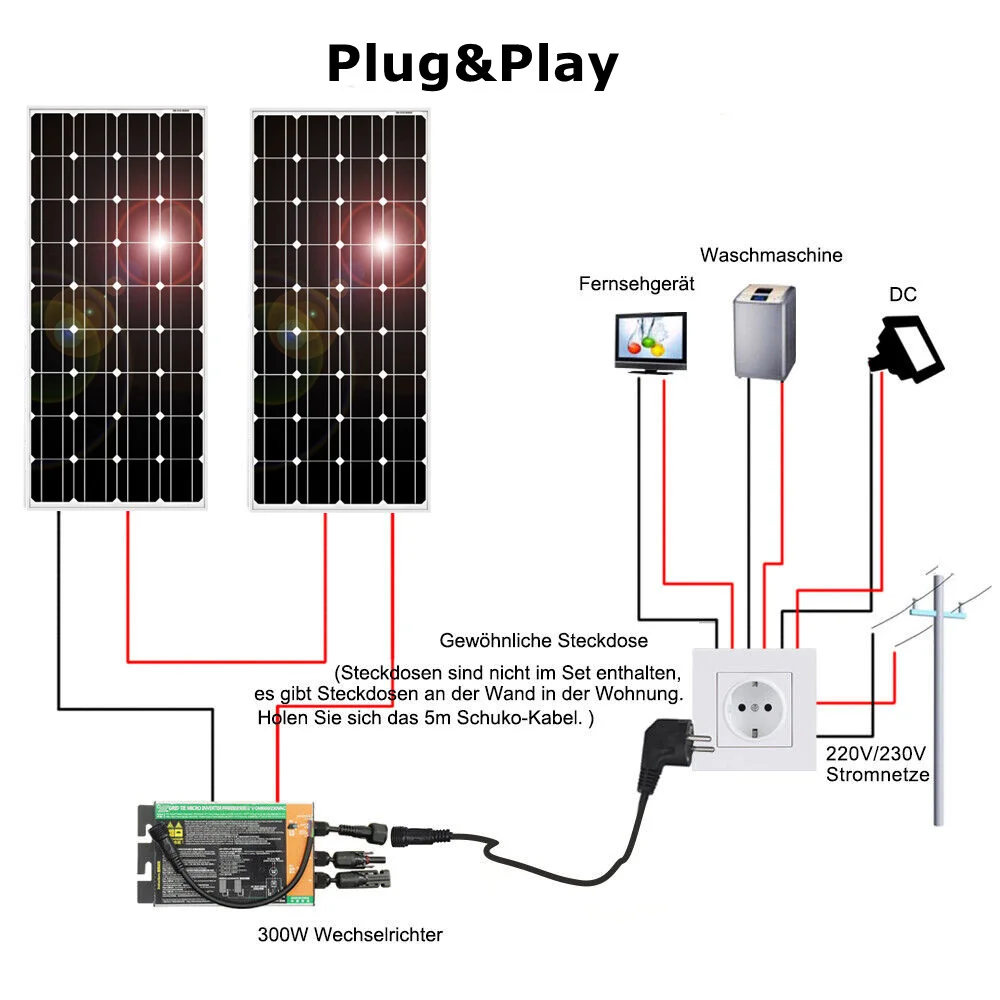

Installazione
Passaggio 1: collegare i micro inverter allo scaffale.
a.Marcare la posizione del micro inverter sul rack, rispetto alla scatola di giunzione del modulo fotovoltaico o a qualsiasi altra ostruzione.
b.Monta un micro inverter in ciascuna di queste posizioni utilizzando l’hardware consigliato dal tuo fornitore di rack di moduli.
Passaggio 2: collegare il cavo CA del micro inverter e collegarlo al cavo bus CA (L-marrone, N-blu, G-verde e giallo) uno per uno, non superare la corrente massima del cavo bus CA.
Passaggio 3: collegare il micro inverter al modulo fotovoltaico, non superare i VOC dei pannelli fotovoltaici
inverter max.tensione di ingresso.
Passaggio 4: installare la scatola di giunzione del circuito di diramazione CA, collegare i conduttori del cavo del bus CA.Collegare la scatola di giunzione del circuito di diramazione CA al punto di interconnessione della rete elettrica.
Passaggio 5: ricontrollare che tutti i micro inverter, i connettori e i cavi siano corretti e ben collegati.
Passaggio 6: accendere l’interruttore CA su ciascun circuito di diramazione CA del micro inverter.
Passaggio 7: accendere l’interruttore CA principale della rete elettrica.Il tuo sistema inizierà a produrre energia
dopo un periodo di ritardo di sicurezza di 30 secondi.

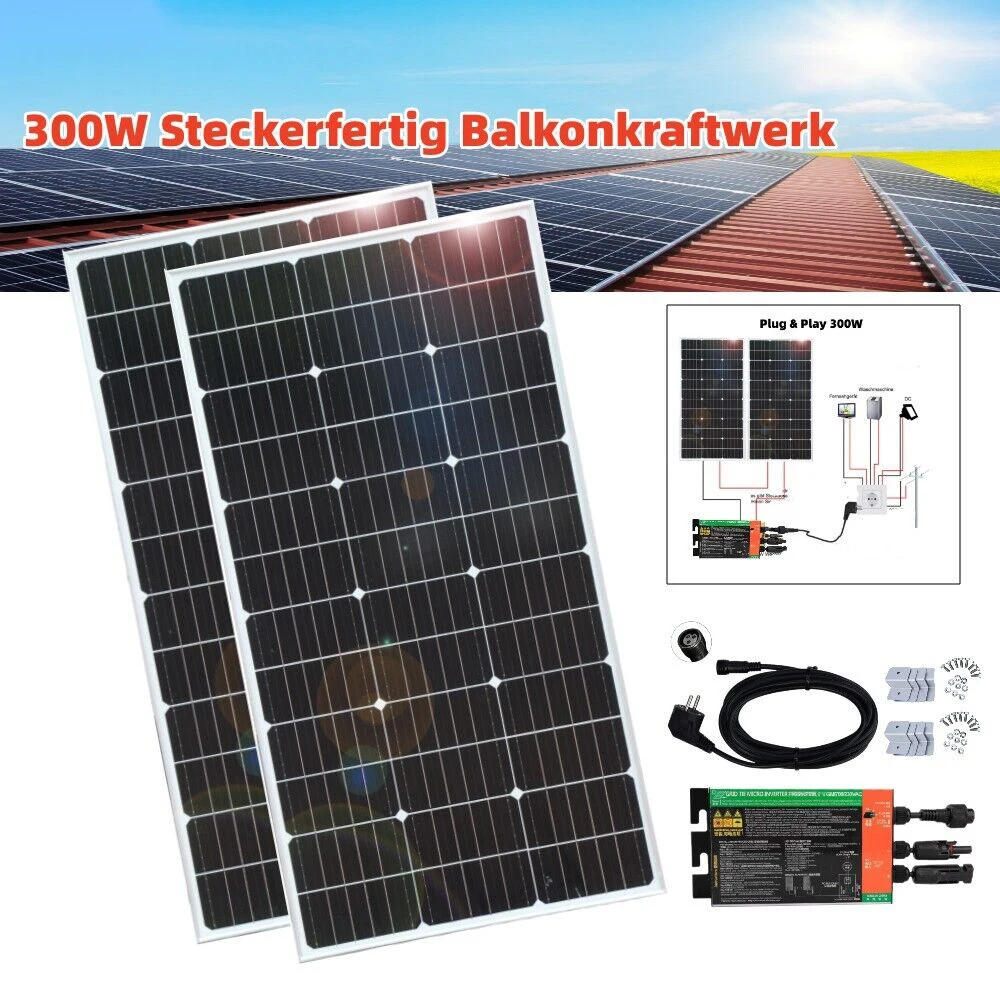

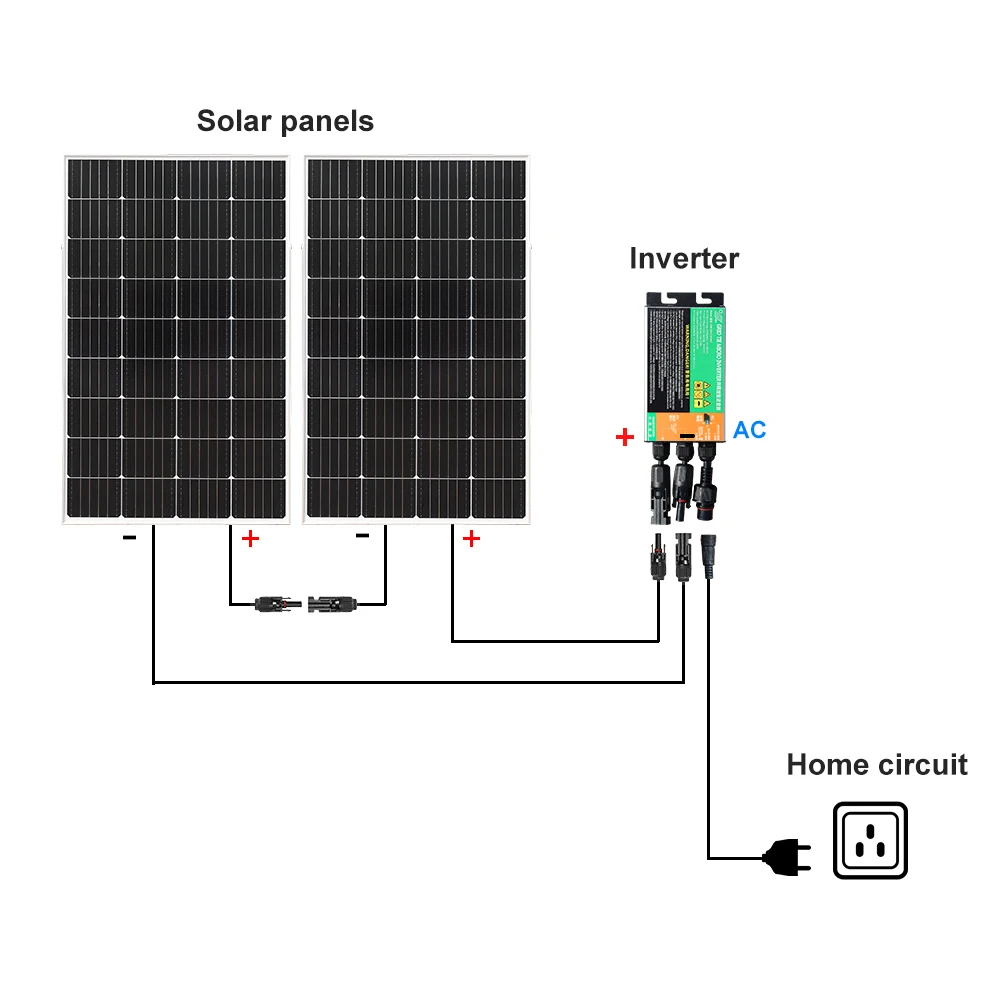

Pacchetto elenco “300w plug and play”
Pannello solare in vetro 2 * 150 W
1 micro inverter da 300 W 220 V 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga 1 * 3 metri
8 staffe a Z

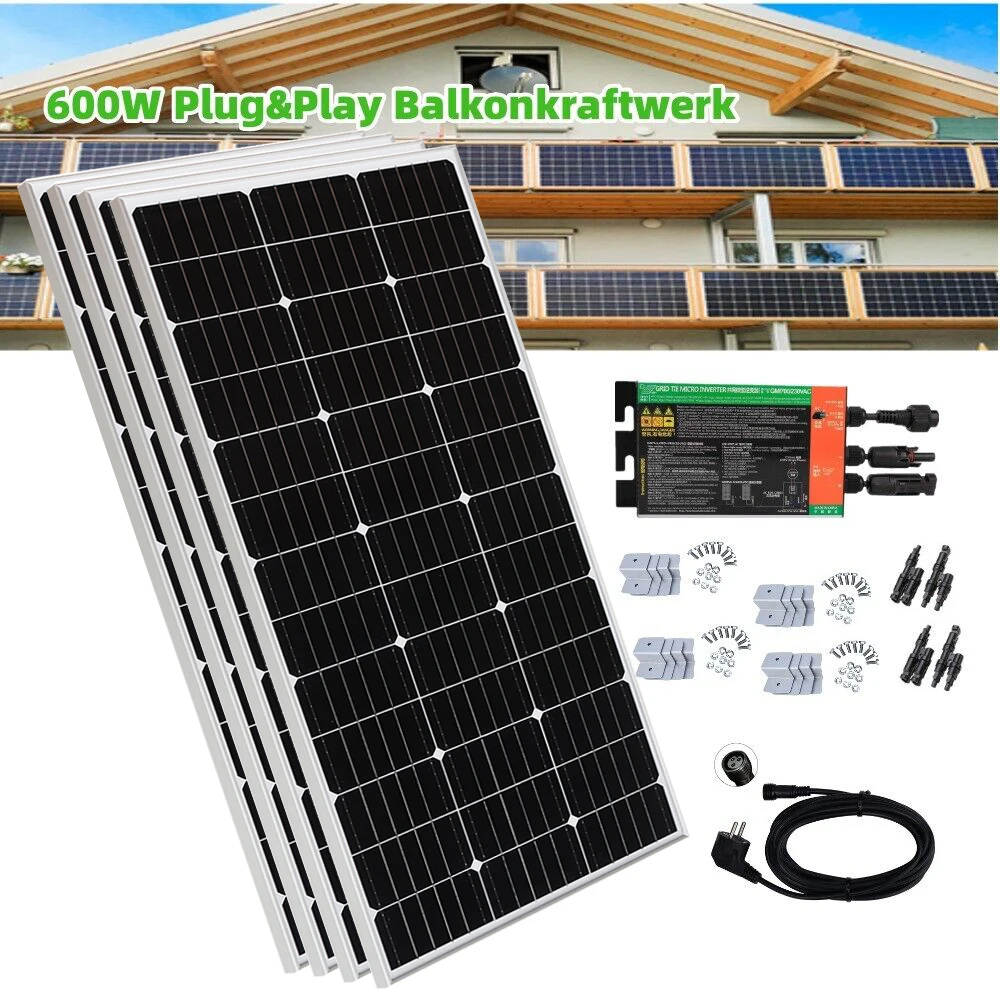

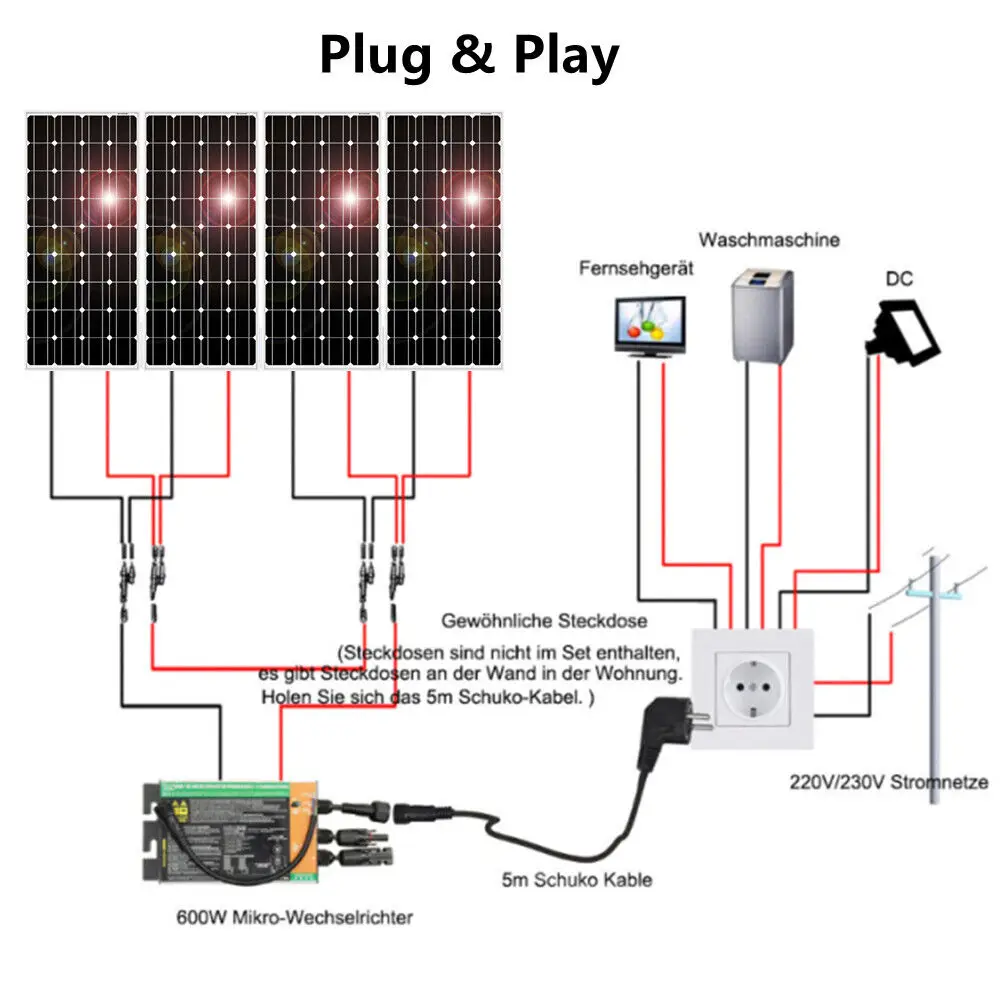

Pacchetto elenco “plug and play da 600 W”
Pannello solare in vetro 4 * 150 W
1 micro inverter da 600 W 220 V 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga da 2 * 3 metri
16 staffe a Z

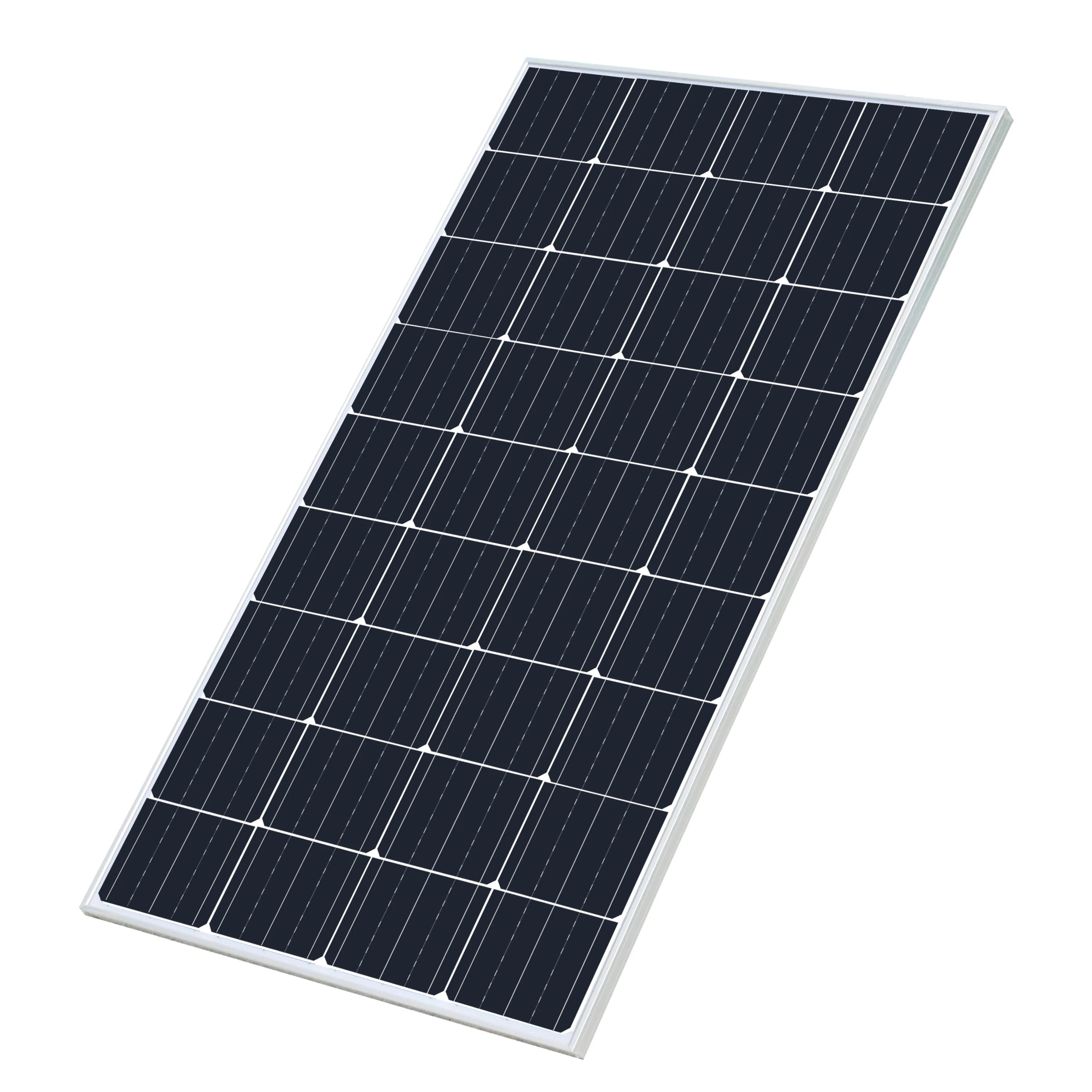

Potenza massima (Pmax) 150 W
Vmp (tensione alla massima potenza, V): 19,8 V
Voc (tensione in circuito aperto, V): 23,76 V
Tolleranza di uscita: ±3%
Diodo: 2 per passaggio
Scatola di giunzione: classificata IP67
Intervallo di temperatura: -20℃-+80℃
Telaio: lega di alluminio pesante e solida
Tipo di vetro: vetro temperato da 3,2 mm
Cavo di uscita: 2,5 mm2/14 AWG 90 mm/3,54″
Dimensioni: 1140*560*25MM
Peso: 6,35 kg
Tensione massima del sistema: 1000 V CC (IEC)/600 V CC (UL)
STC: irradiazione 1000w/m2 Temperatura 25 ℃ AM=1,5
