Caratteristiche:
1.Supporta il ripristino dei dati cumulativi e il ripristino dello zero forzato senza carico
2.Supporta la sintonizzazione fine del display della tensione e la sintonizzazione fine del display della corrente
3. Sonda impermeabile per temperatura colonnare, intervallo di misurazione della temperatura -40~120℃

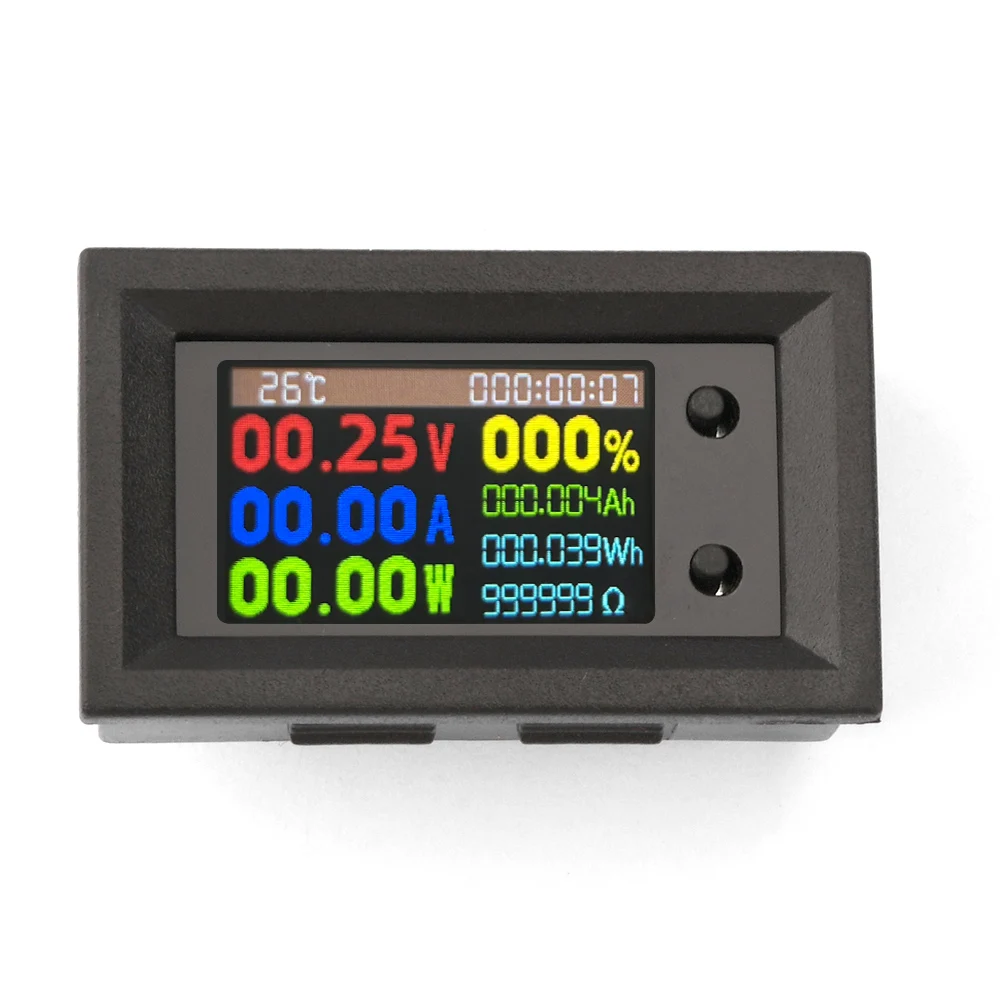

4.Schermo LCD IPS a colori ad alta definizione con una risoluzione di 135 * 240

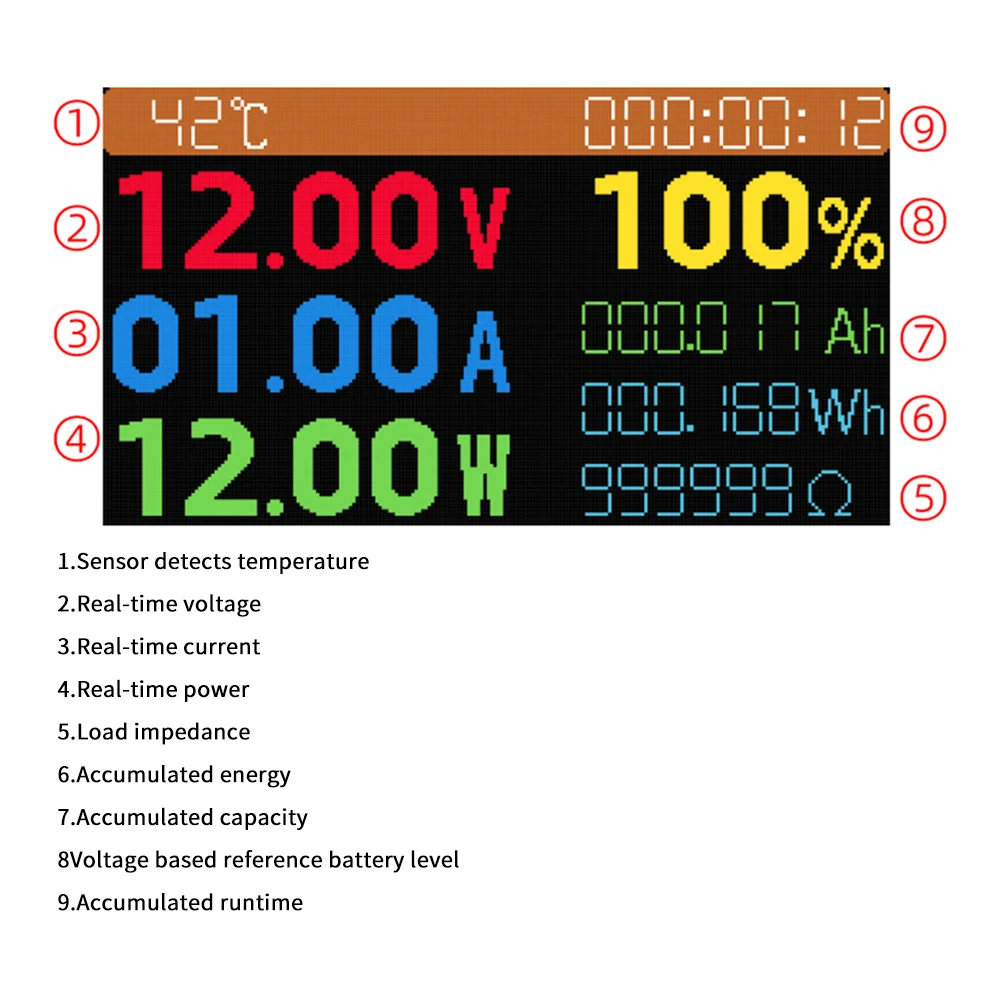

5. Misurazione simultanea di tensione, corrente, potenza, percentuale di potenza, temperatura, capacità cumulativa, energia, autonomia, impedenza di carico
Parametri:

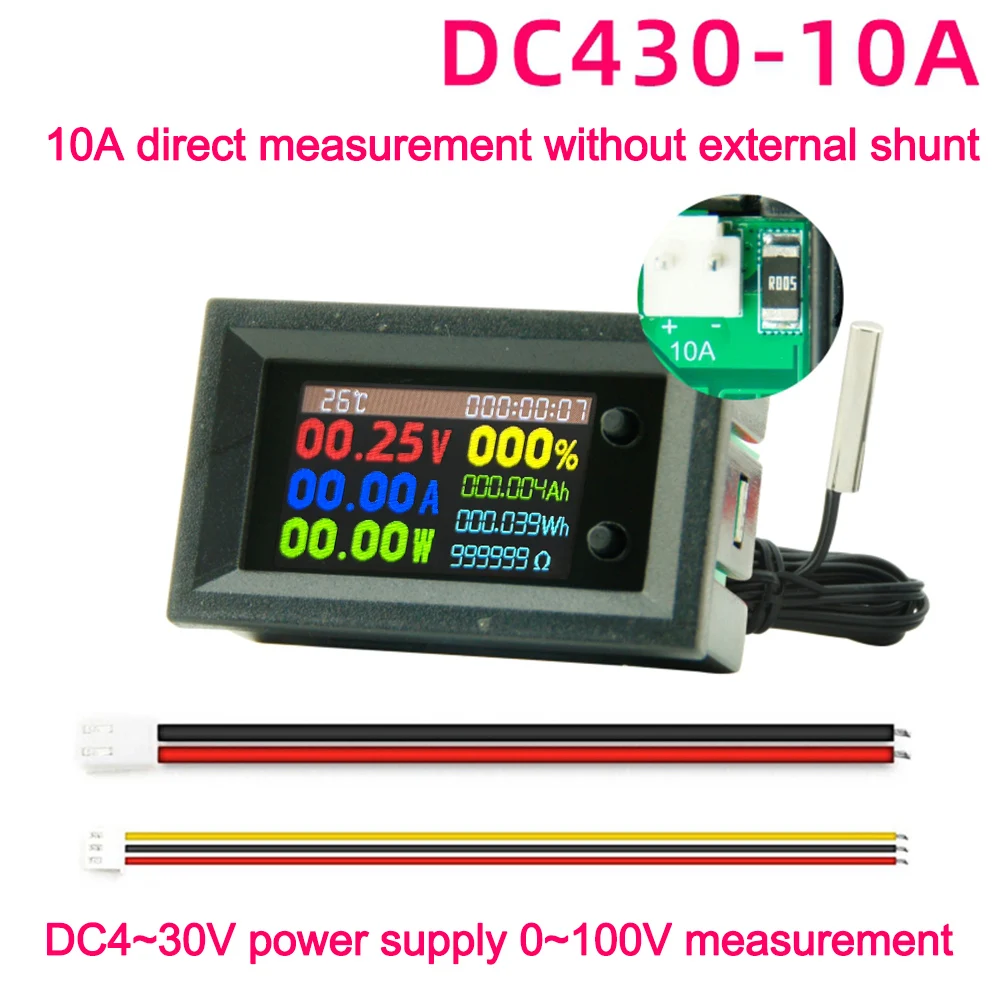

Parametri tecnici 10A:
Tensione di funzionamento dello strumento: cavo rosso nero XH-3P DC4~30V (non sovratensione l’alimentazione)
Introduzione alla definizione dei cavi:
Cavo XH-2.54-3P rosso nero giallo (lunghezza totale del filo sottile: 155 mm)
Filo rosso sottile: il polo positivo dell’alimentatore funzionante non può essere collegato a un alimentatore superiore a 30 V
Filo nero sottile: il polo negativo dell’alimentatore funzionante è messo a terra insieme al filo nero spesso e non è necessario collegarlo quando si condivide l’alimentatore
Filo giallo sottile: filo di prova della tensione, collegato al polo positivo dell’alimentatore del circuito di prova
Filo rosso nero spesso VH-3.96-2P (lunghezza totale del filo spesso: 165 mm) filo di prova di corrente, resistenza shunt parallelo del filo spesso, non può essere collegato direttamente ai due poli dell’alimentatore e potrebbe causare cortocircuiti
Filo rosso spesso: polo positivo del test di corrente, collegato in serie all’estremità posteriore del polo negativo del carico, collegato prima e poi disconnesso quando si collega il cavo
Filo nero spesso: test corrente polo negativo, collegare al polo negativo dell’alimentatore e collegare prima il filo rotto, quindi scollegarlo

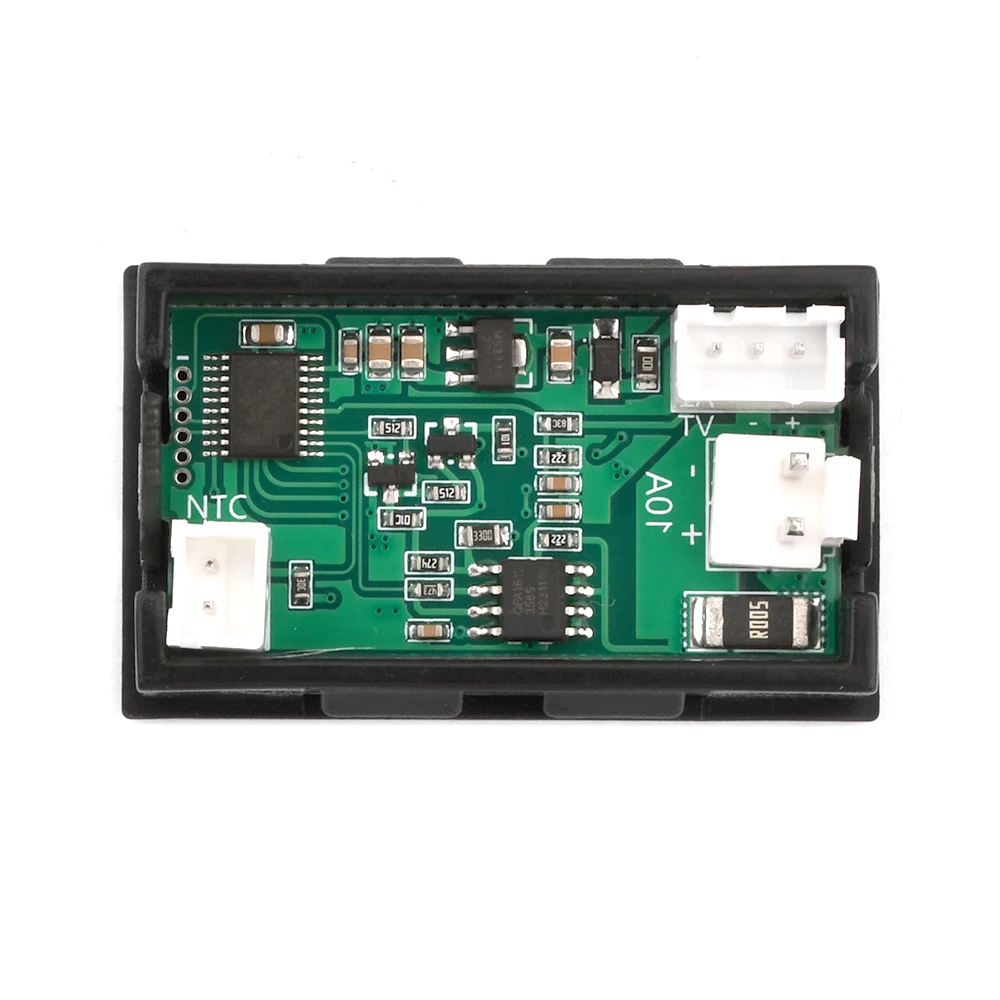

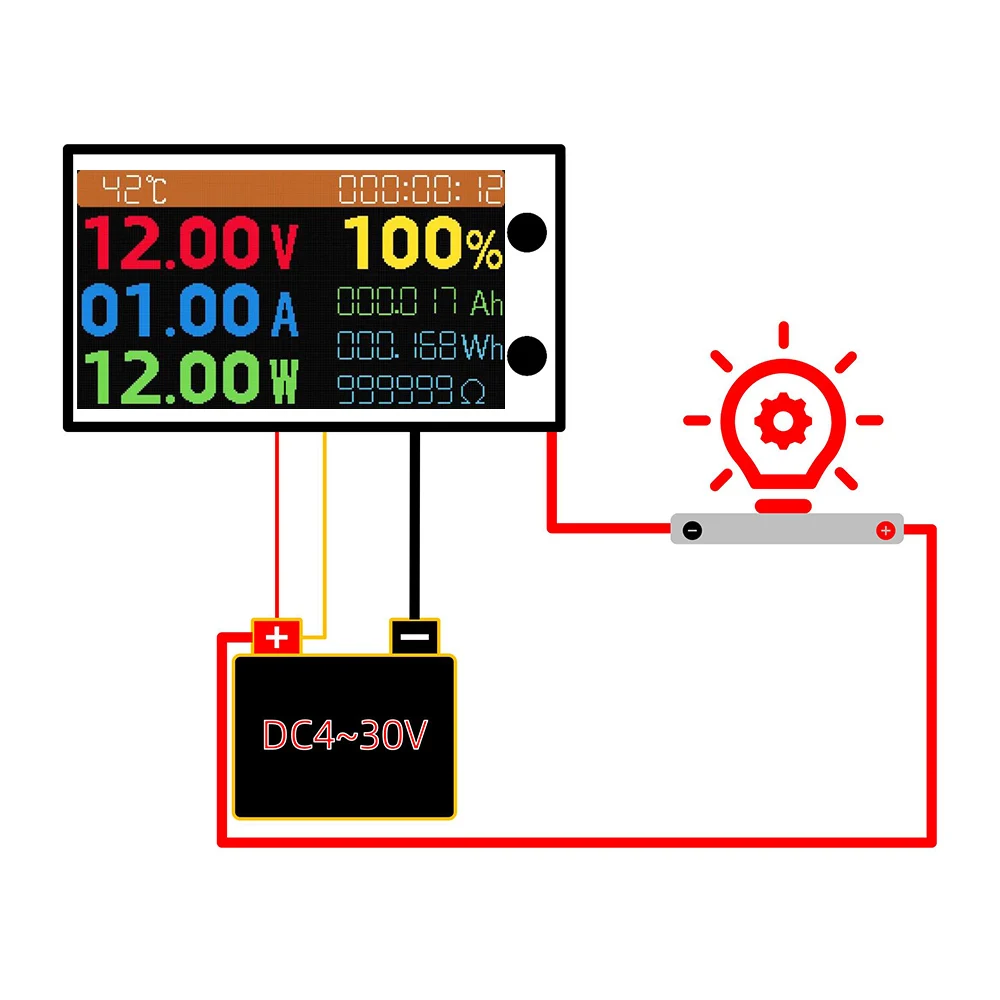

Deviatore di connessione: shunt di resistenza in lega di deriva a bassa temperatura a bordo, può essere collegato direttamente secondo lo schema elettrico
Intervallo di misurazione della tensione: DC0~100V Errore ± 1,00V 0,1V Salto
Intervallo di misurazione corrente: 0,00 A ~ 10,00 A Errore ± 0,1 A 0,03 A Salto
Intervallo di misurazione della potenza: 00,00~1000 W
Intervallo di misurazione della capacità: 0~9999999mAh
Intervallo di misurazione dell’energia: 0~9999999mWh
Sensore di temperatura: sonda cilindrica impermeabile Sensore NTC 10K 3950 1% con una lunghezza totale di circa 1 metro
Intervallo di misurazione della temperatura: -40~120℃ (temperatura esterna misurata dal sensore NTC)
Intervallo di misurazione del tempo: 0~999:59:59 (ora: minuto: secondo)
Consumo energetico di lavoro: 20 mA (misurato a DC12V)
Supporto: ripristino dei dati accumulati, ripristino forzato senza carico, visualizzazione della tensione, regolazione fine, visualizzazione corrente, regolazione fine
Visualizzazione percentuale della batteria: in base al riferimento di tensione, la percentuale della batteria (le tensioni della batteria piena e bassa devono essere impostate manualmente)
Dimensioni del prodotto: 47,59 × ventiotto punti sei sette × 25,33 mm
Foro di installazione: 45 × 26 mm

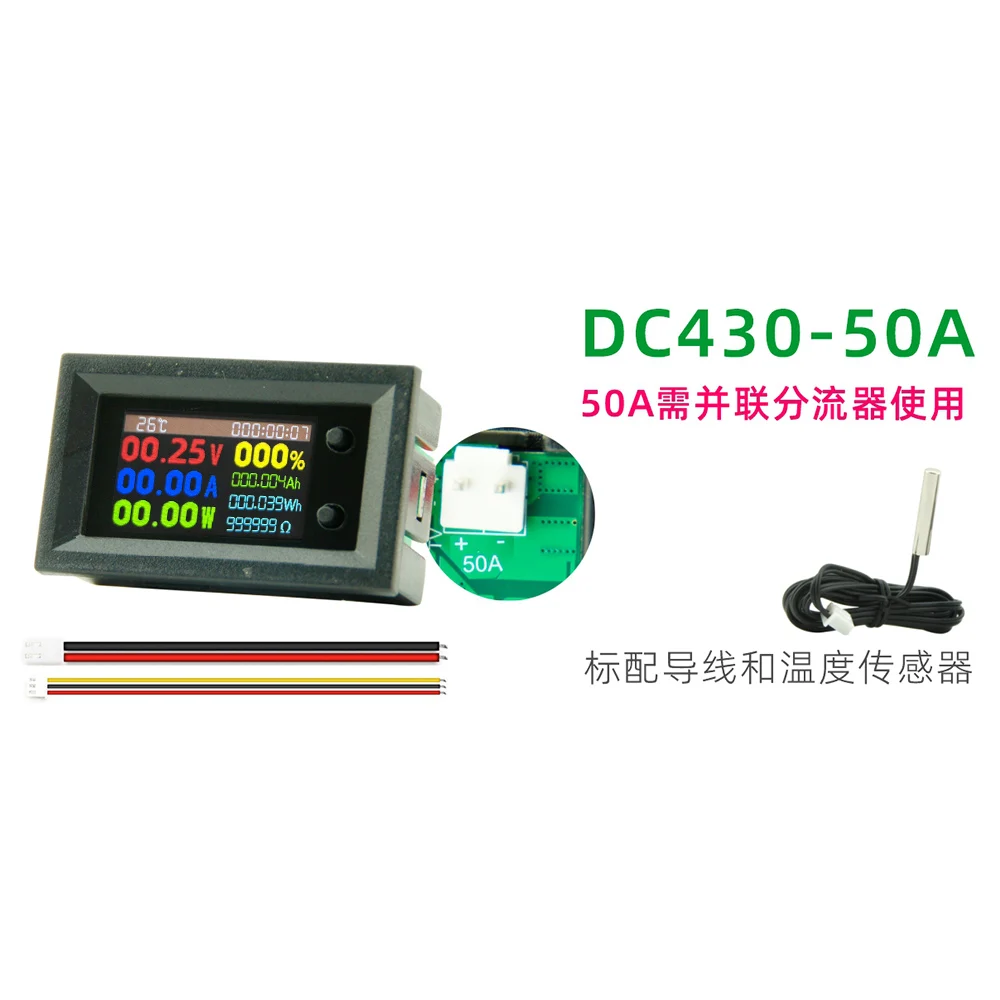

Parametri tecnici 50A:
Tensione di funzionamento dello strumento: cavo rosso nero XH-3P DC4~30V (non sovratensione l’alimentazione)
Introduzione alla definizione dei cavi:
Cavo XH-2.54-3P rosso nero giallo (lunghezza totale del filo sottile: 155 mm)
Filo rosso sottile: il polo positivo dell’alimentatore funzionante non può essere collegato a un alimentatore superiore a 30 V
Filo nero sottile: il polo negativo dell’alimentatore funzionante è messo a terra insieme al filo nero spesso e non è necessario collegarlo quando si condivide l’alimentatore
Filo giallo sottile: filo di prova della tensione, collegato al polo positivo dell’alimentatore del circuito di prova
Cavo rosso nero spesso VH-3.96-2P (lunghezza totale del filo spesso: 165 mm) cavo di prova di corrente, il filo spesso non può essere collegato direttamente ai due poli dell’alimentatore, il che causerà un cortocircuito
Linea rossa spessa: polo positivo del test di corrente, shunt parallelo collegato all’estremità posteriore del polo negativo del carico
Filo nero spesso: polo negativo del test di corrente, shunt parallelo collegato al polo negativo di potenza

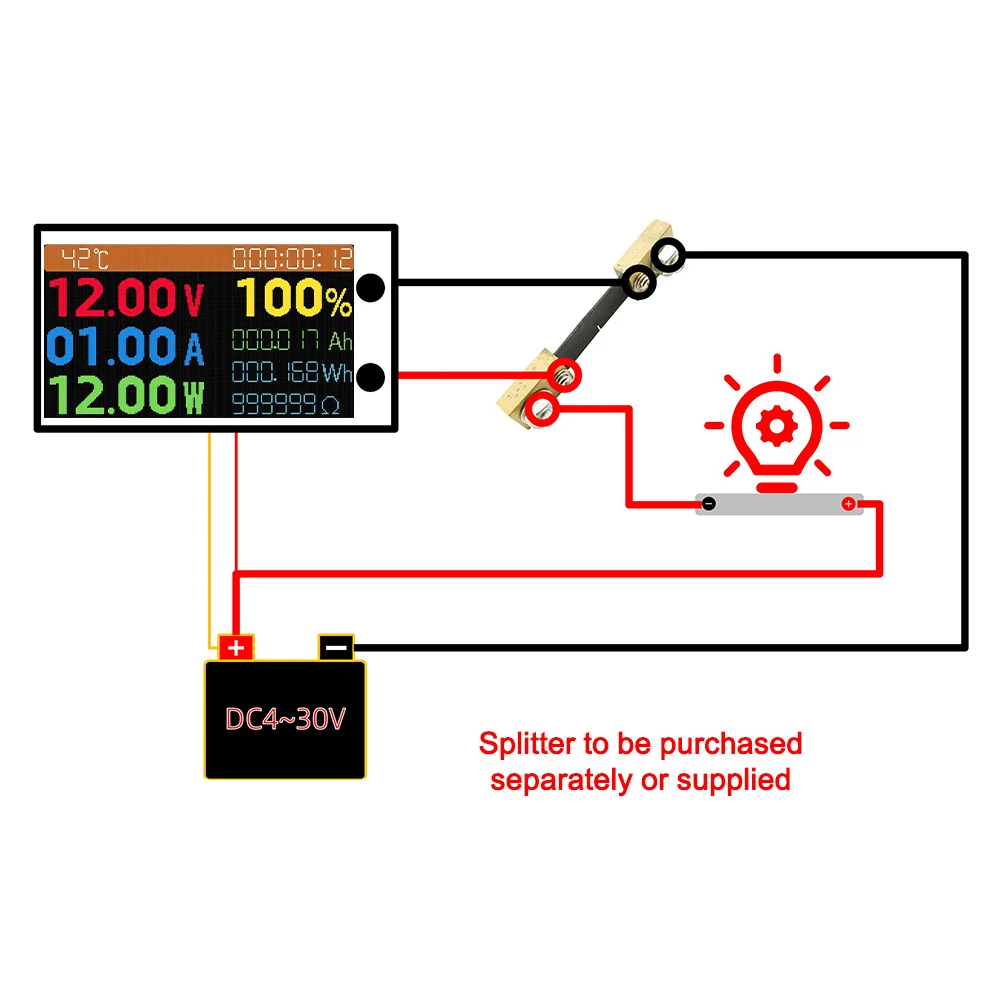

Collegamento dello splitter: è necessario utilizzare uno splitter parallelo da 50 A 75 mV (lo splitter deve essere fornito da soli)
Intervallo di misurazione della tensione: DC0~100V Errore ± 1,00V 0,1V Salto
Intervallo di misurazione corrente: 0,00 A ~ 50,00 A Errore ± 0,5 A 0,03 A Salto
Intervallo di misurazione della potenza: 00,00~5000W
Intervallo di misurazione della capacità: 0~9999999mAh
Intervallo di misurazione dell’energia: 0~9999999mWh
Sensore di temperatura: sonda cilindrica impermeabile Sensore NTC 10K 3950 1% con una lunghezza totale di circa 1 metro
Intervallo di misurazione della temperatura: -40~120℃ (temperatura esterna misurata dal sensore NTC)
Intervallo di misurazione del tempo: 0~999:59:59 (ora: minuto: secondo)
Consumo energetico di lavoro: 20 mA (misurato a DC12V)
Supporto: ripristino dei dati accumulati, ripristino forzato senza carico, visualizzazione della tensione, regolazione fine, visualizzazione corrente, regolazione fine
Visualizzazione percentuale della batteria: in base al riferimento di tensione, la percentuale della batteria (le tensioni della batteria piena e bassa devono essere impostate manualmente)
Dimensioni del prodotto: 47,59 × ventiotto punti sei sette × 25,33 mm
Foro di installazione: 45 × 26 mm

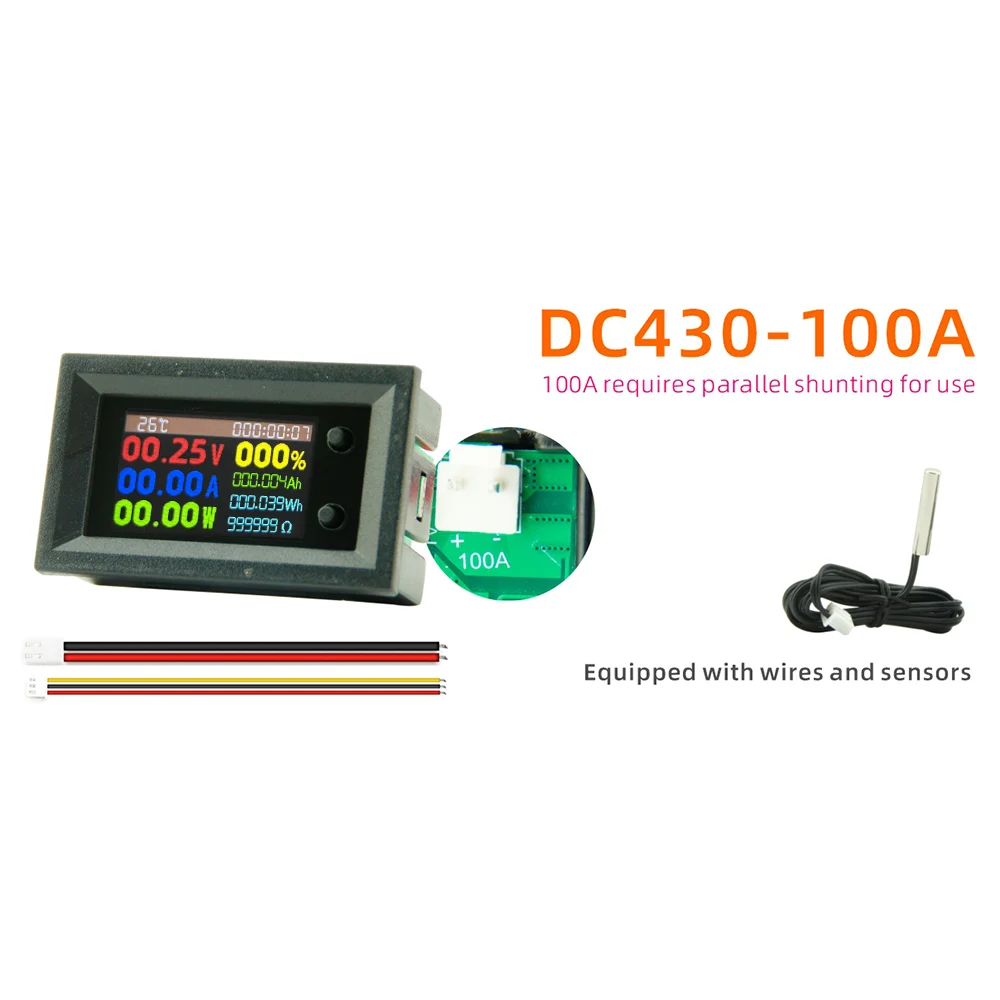

Parametri tecnici 100A:
Tensione di funzionamento dello strumento: cavo rosso nero XH-3P DC4~30V (non sovratensione l’alimentazione)
Introduzione alla definizione dei cavi:
Cavo XH-2.54-3P rosso nero giallo (lunghezza totale del filo sottile: 155 mm)
Filo rosso sottile: il polo positivo dell’alimentatore funzionante non può essere collegato a un alimentatore superiore a 30 V
Filo nero sottile: il polo negativo dell’alimentatore funzionante è messo a terra insieme al filo nero spesso e non è necessario collegarlo quando si condivide l’alimentatore
Filo giallo sottile: filo di prova della tensione, collegato al polo positivo dell’alimentatore del circuito di prova
Filo rosso nero spesso VH-3.96-2P (lunghezza totale del filo spesso: 165 mm) filo di prova di corrente
Il resistore shunt parallelo con fili spessi non può essere collegato direttamente ai due poli dell’alimentatore, il che potrebbe causare un cortocircuito
Linea rossa spessa: polo positivo del test di corrente, shunt parallelo collegato all’estremità negativa del carico in serie.
Filo nero spesso: polo negativo del test di corrente, shunt parallelo collegato al polo negativo di potenza.

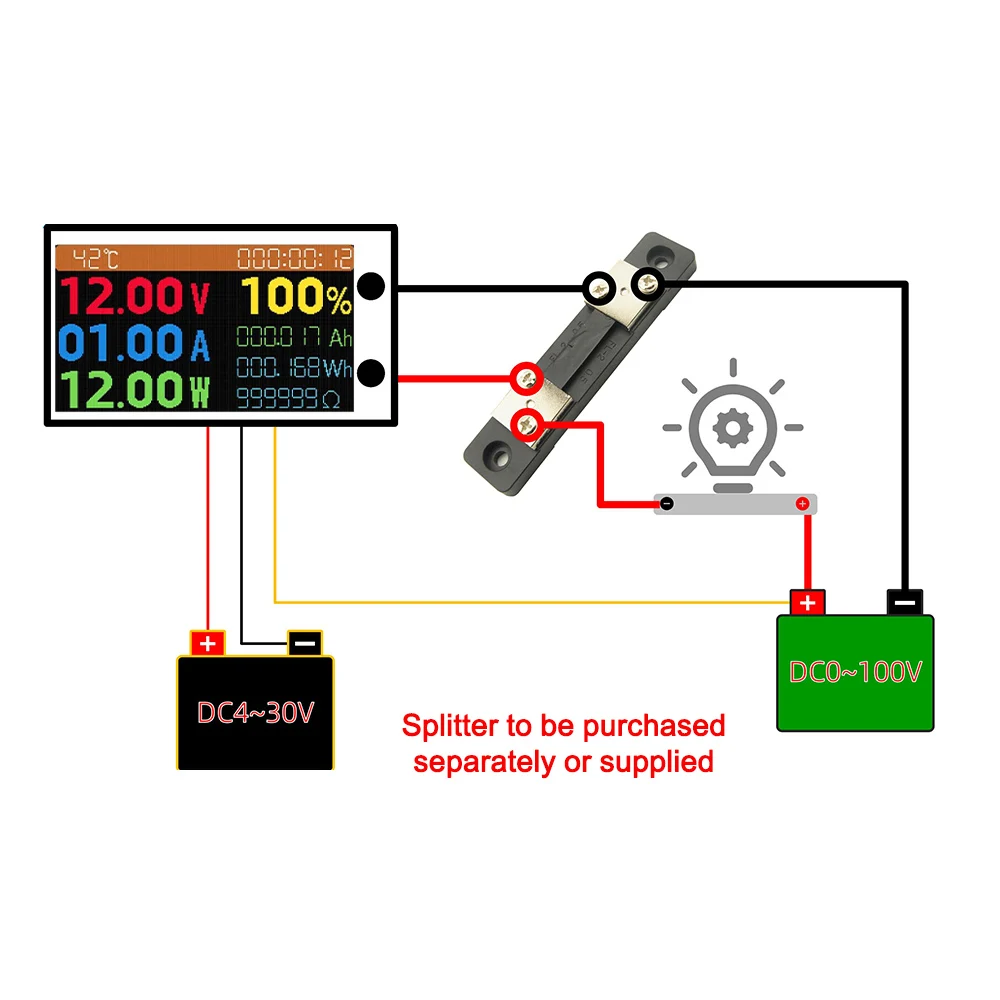

Collegamento dello splitter: è necessario utilizzare uno splitter parallelo da 100 A 75 mV (lo splitter deve essere fornito da soli)
Intervallo di misurazione della tensione: DC0~100V Errore ± 1,00V 0,1V Salto
Intervallo di misurazione corrente: 0,00 A ~ 100,00 A Errore ± 1 A 0,03 A Salto
Intervallo di misurazione della potenza: 00,00~9999 W
Intervallo di misurazione della capacità: 0~9999999mAh
Intervallo di misurazione dell’energia: 0~9999999mWh
Sensore di temperatura: sonda cilindrica impermeabile Sensore NTC 10K 3950 1% con una lunghezza totale di circa 1 metro
Intervallo di misurazione della temperatura: -40~120℃ (temperatura esterna misurata dal sensore NTC)
Intervallo di misurazione del tempo: 0~999:59:59 (ora: minuto: secondo)
Consumo energetico di lavoro: 20 mA (misurato a DC12V)
Supporto: ripristino dei dati accumulati, ripristino forzato senza carico, visualizzazione della tensione, regolazione fine, visualizzazione corrente, regolazione fine
Visualizzazione percentuale della batteria: in base al riferimento di tensione, la percentuale della batteria (le tensioni della batteria piena e bassa devono essere impostate manualmente)
Dimensioni del prodotto: 47,59 × ventiotto punti sei sette × 25,33 mm
Foro di installazione: 45 × 26 mm
Manuale di istruzioni elettroniche:
10 A://www.banber.com/gather/64c7518903dc0b3d70f25790
50 A://www.banber.com/gather/64c751a803dc0b3d70f258f0
100 A://www.banber.com/gather/64c7519c03dc0b3d70f25840

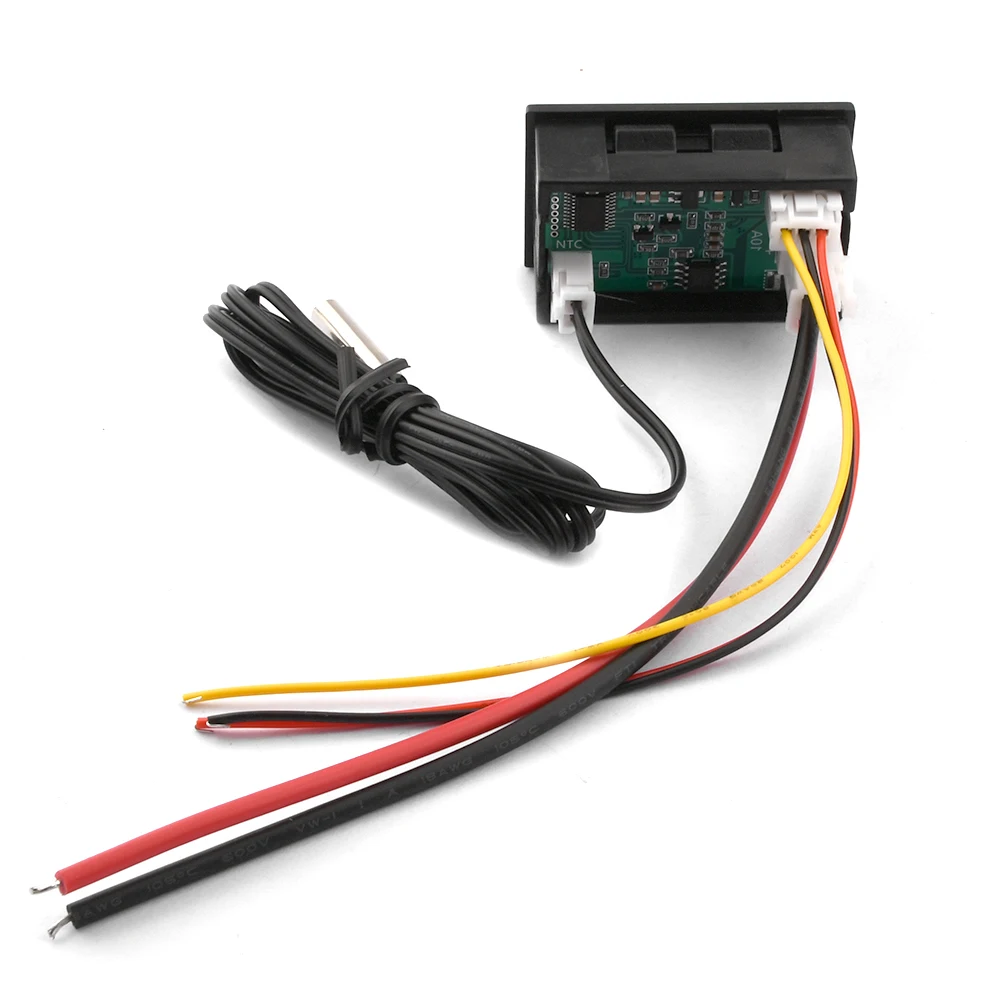

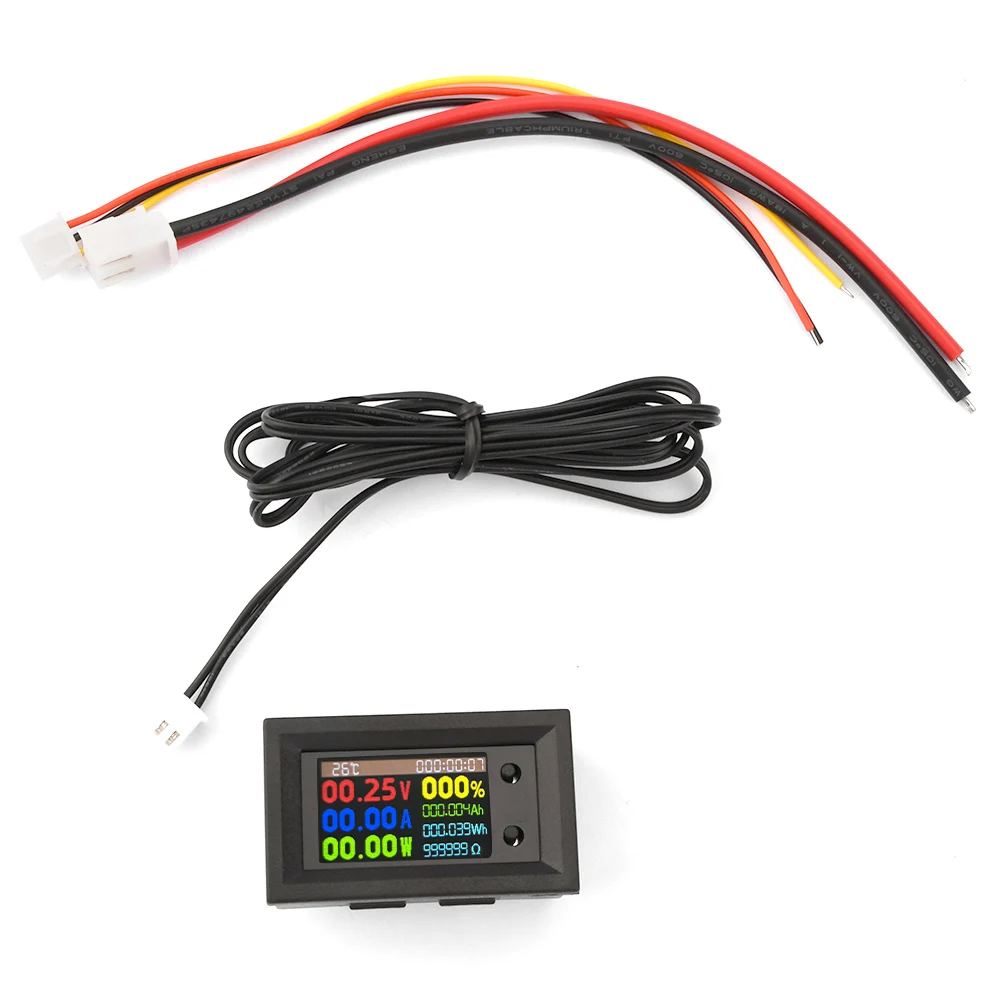

Il pacchetto include:
Strumento di misura X1
Linea di rilevamento sonda impermeabile a colonna X1
Cavo XH-2.54-3P rosso nero giallo X1
Filo nero rosso spesso VH-3.96-2P X1
