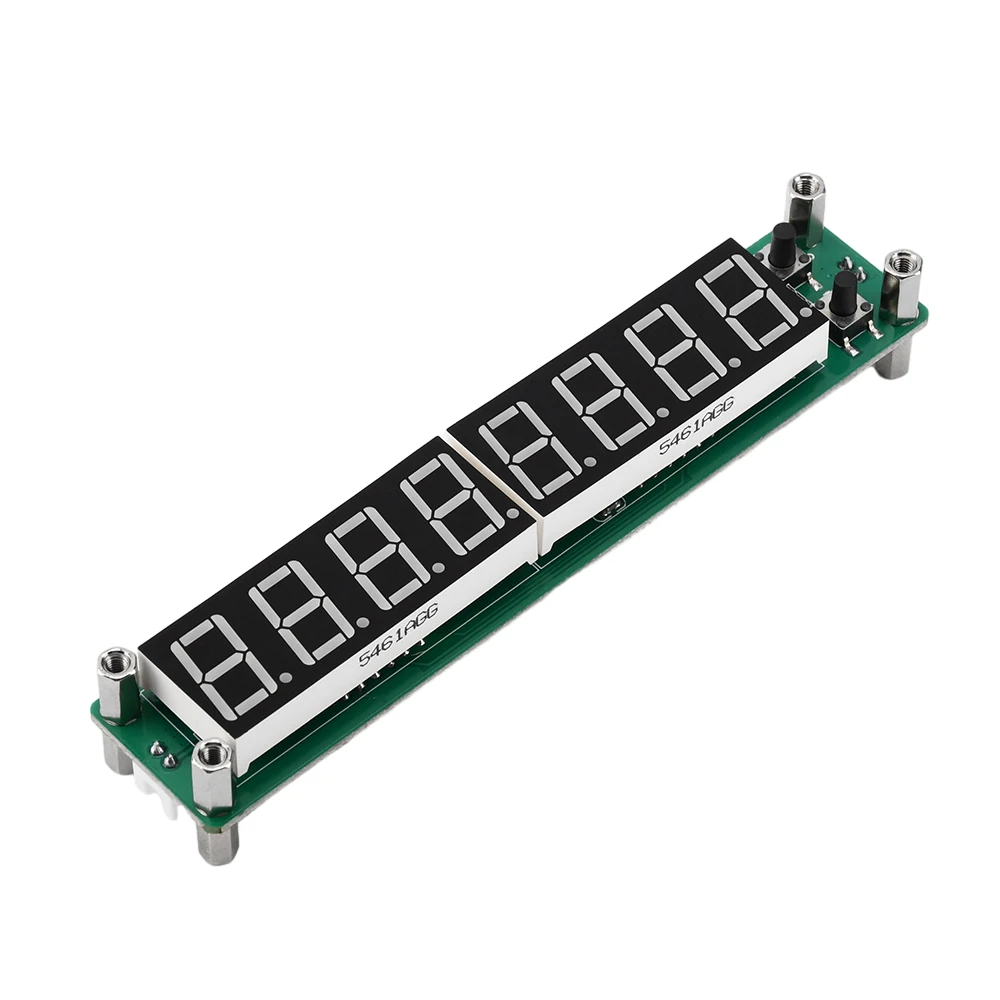

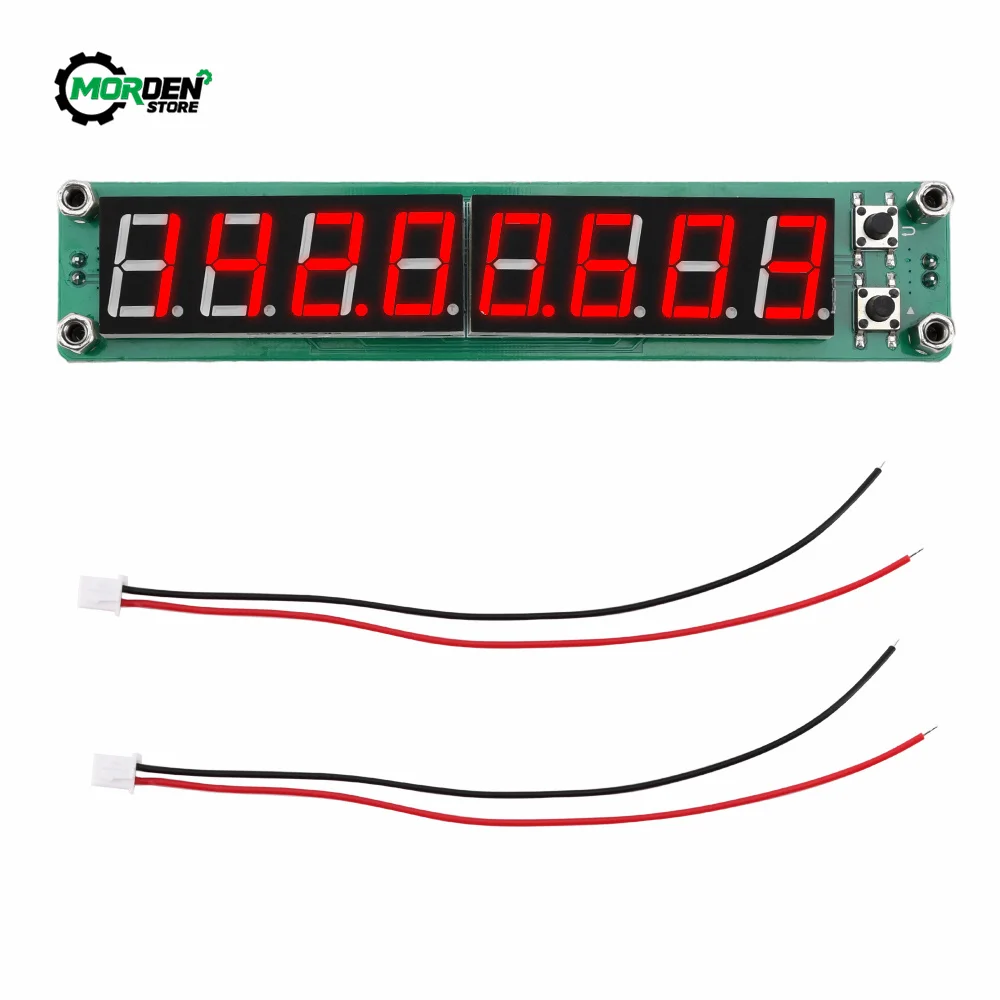

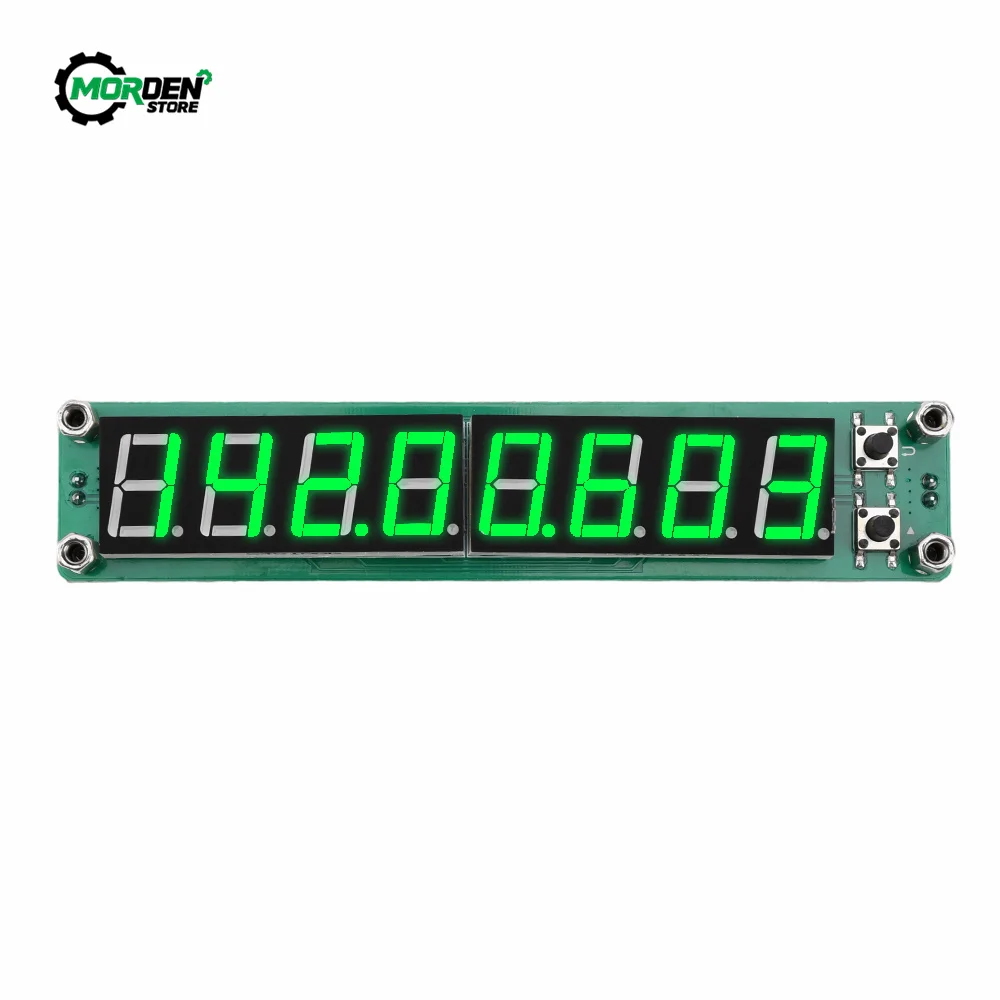

Tester per misuratori per piatti contatore di frequenza del segnale RF a 8 cifre da 0,1 a 60 MHz da 20 MHz a 1200 MHZ
Caratteristiche:
1.Si tratta di un frequenzimetro da 1,2 GHz, tutte le impostazioni vengono salvate automaticamente e possono essere richiamate direttamente quando la macchina è accesa.
2.Il riferimento di frequenza adotta un oscillatore a cristallo controllato in tensione con compensazione della temperatura (2,5 ppm VC-TCXO).
3.Adotta un metodo unico di controllo del cancello e un algoritmo temporale preciso (metodo di interruzione non temporizzata).
4.Il tempo del cancello (aggiornamento del display) è di 0,01 secondi/0,1 secondo/1,0 secondi opzionale e il valore della frequenza viene visualizzato in tempo reale.
5.Design di ingresso single-ended, tre canali di misurazione della frequenza (canale basso/canale alto/canale automatico) opzionali.
6.Il design a doppia frequenza intermedia, il valore della frequenza intermedia e la modalità di addizione/sottrazione possono essere preimpostati separatamente.

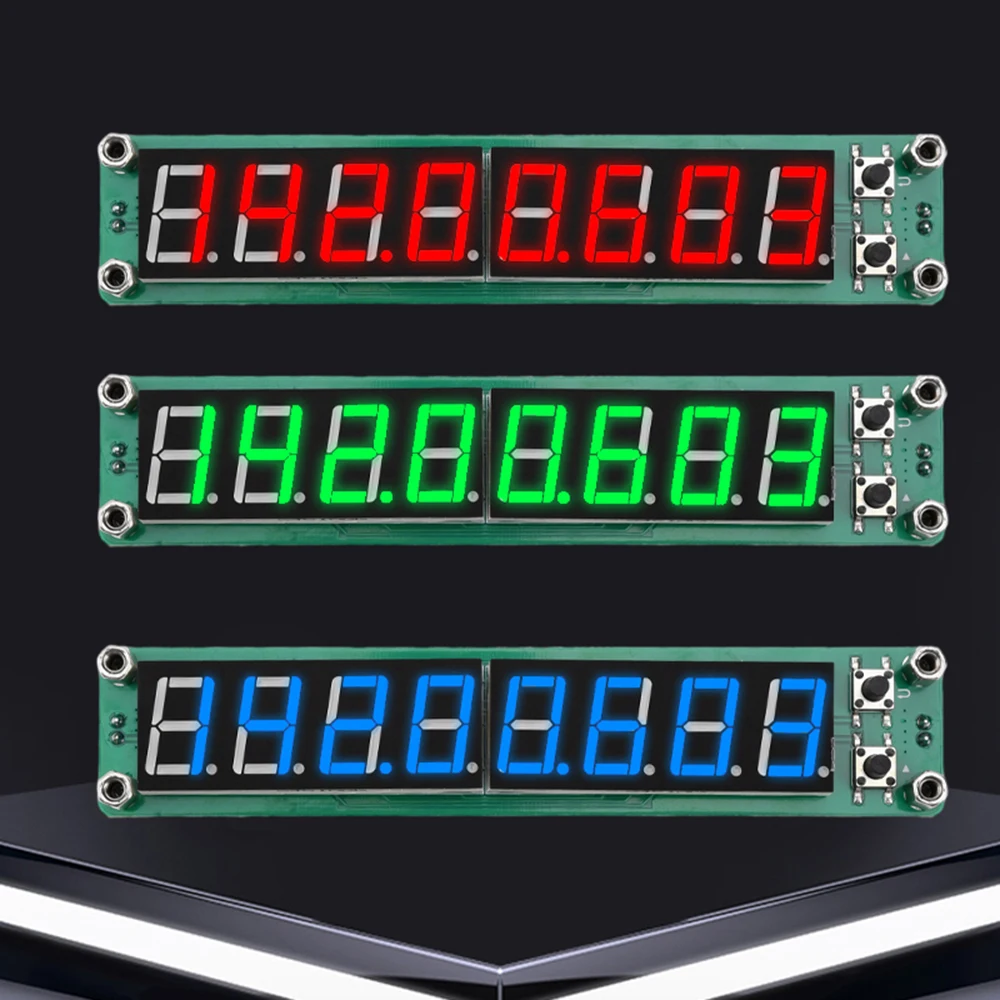

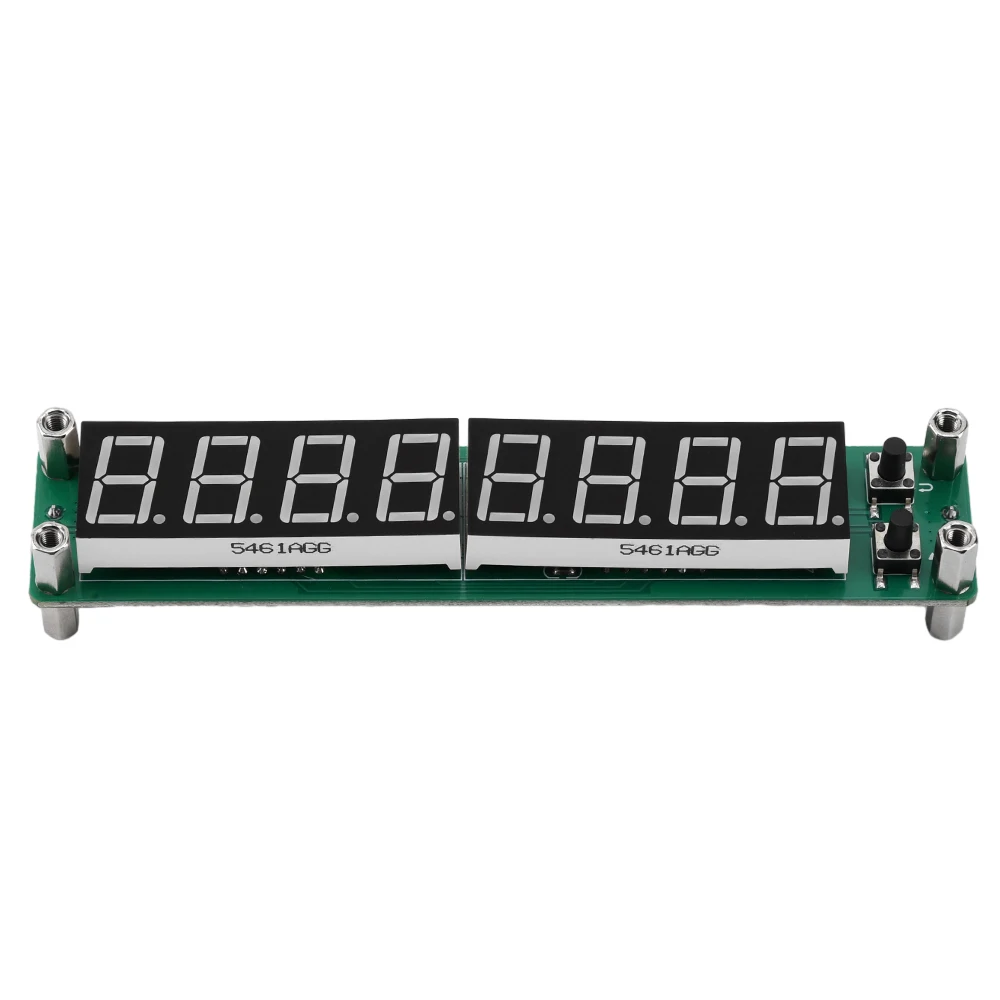

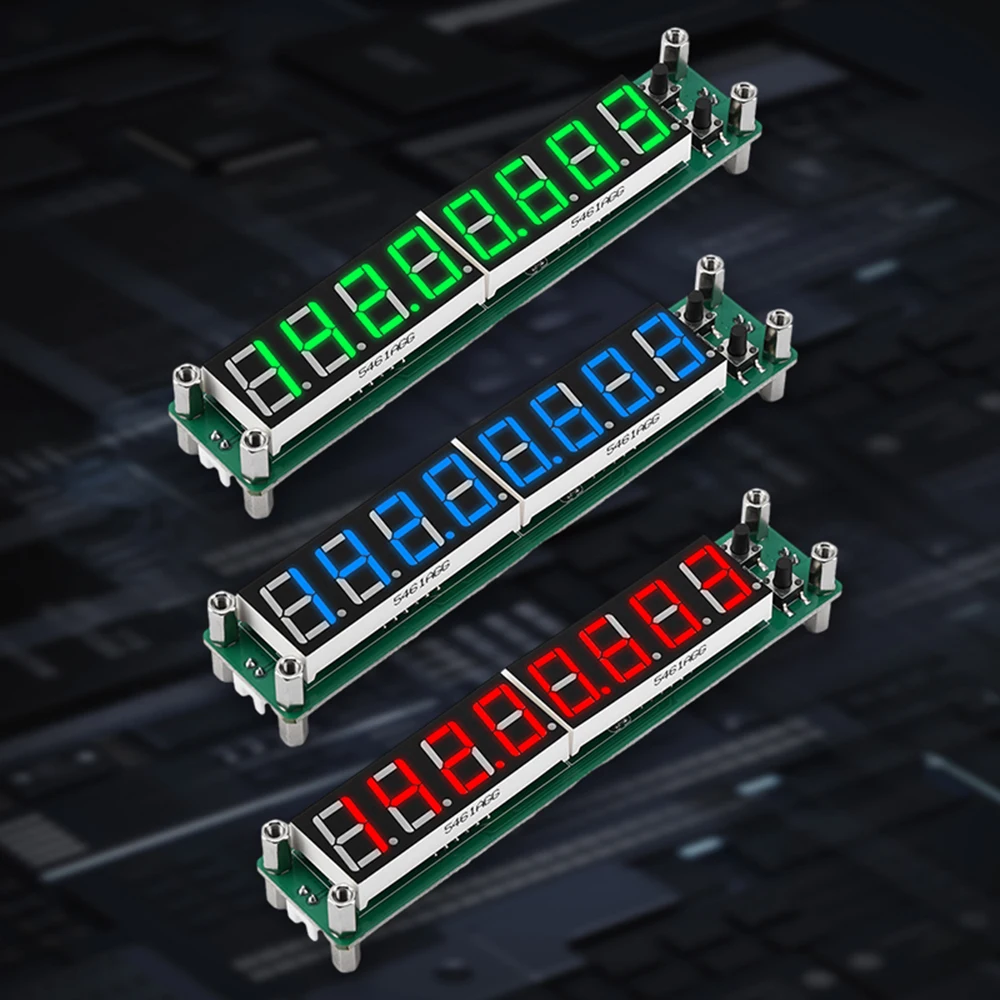

7.Adotta un display a tubo digitale ad alta luminosità da otto bit da 0,56 pollici con otto livelli di luminosità regolabile.
8.Cancellazione automatica non valida dello zero, filtraggio del display del valore di frequenza non valido opzionale e cancellazione dell’ultimo bit opzionale.
9.Il circuito è semplice, la struttura è ragionevole, il controllo a doppio pulsante e l’operazione è semplice.
Parametri del prodotto:
1.Tempo del cancello
*0,01 secondi
*0,10 secondi
*1,0 secondi
2.Canale di misurazione (i canali alti e bassi sono ad alta impedenza)
*Canale basso
Campo di misura: 0,1 MHz ~ 60 MHz
Precisione della misurazione:
± 100 Hz (ora del cancello di 0,01 secondi)
±10Hz (ora del cancello di 0,1 secondi)
±1Hz (ora del cancello (1,0 secondi)
Sensibilità del canale bassa:
0,1 MHz ~ 10 MHz: migliore di 60 mVPP
10 MHz ~ 60 MHz: migliore di 60 mVPP
60 MHz ~ 75 MHz: non testato
*Canale alto (divisione 64)
Campo di misura: 20 MHz~1,2 GHz
Precisione della misurazione: ±6400Hz (ora del gate di 0,01 secondi)
±640Hz (ora del cancello di 0,1 secondi)
±64Hz (porta da 1,0 secondi)
Elevata sensibilità del canale:
20 MHz ~ 30 MHz: migliore di 100 mVPP
30 MHz ~ 60 MHz: migliore di 50 mVPP
60 MHz ~ 2,4 GHz: non testato
*Canale automatico: seleziona automaticamente canale alto o canale basso in base alla frequenza del segnale di ingresso e la frequenza di riconoscimento è 60 MHz.Se l’ampiezza del segnale in ingresso è superiore a 60 MHz e il canale alto non può essere selezionato automaticamente, è necessario selezionare manualmente la misurazione della frequenza del canale alto.
3.Impostazione IF: design doppio IF indipendente, il passo minimo di regolazione IF è 100 Hz, l’intervallo IF è 0 ~ 99,9999 MHz ed è possibile impostare la modalità IF più o meno.
4.Riferimento frequenza: pacchetto 5032 L’oscillatore a cristallo controllato in tensione con compensazione della temperatura da 13.000 MHz (VC-TCXO) viene utilizzato e la stabilità della frequenza è ±2,5 ppm.
5.Tensione di funzionamento: Ingresso CC: DC 9 V ~ 15 V (con protezione da inversione di polarità)
6.Corrente di lavoro: massimo 160 mA (condizioni di test: alimentazione 1DC12V; 2Tubo digitale rosso; 3Otto livelli di luminosità)
7.Numero di cifre del display: display LED a otto cifre, fino a otto cifre.
8.Luminosità del display: la luminosità del LED a otto livelli è regolabile, impostata in fabbrica sulla massima luminosità.

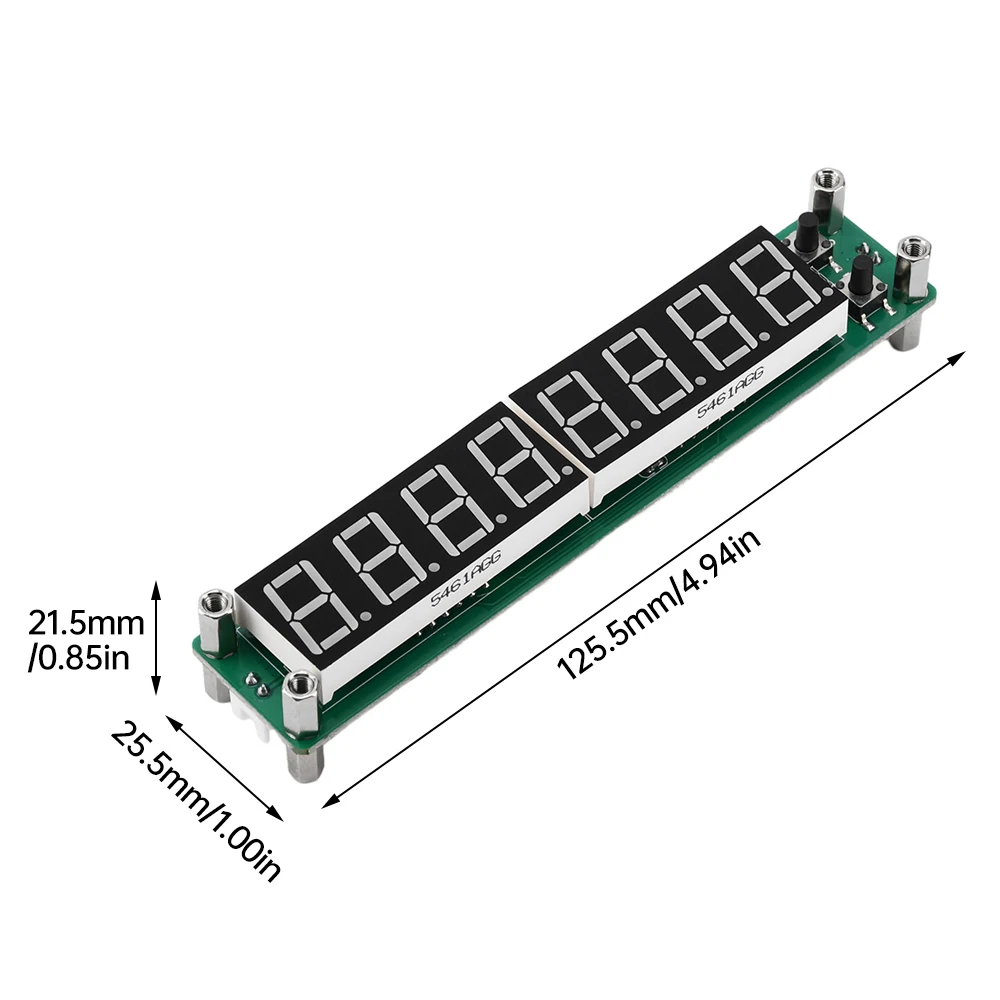

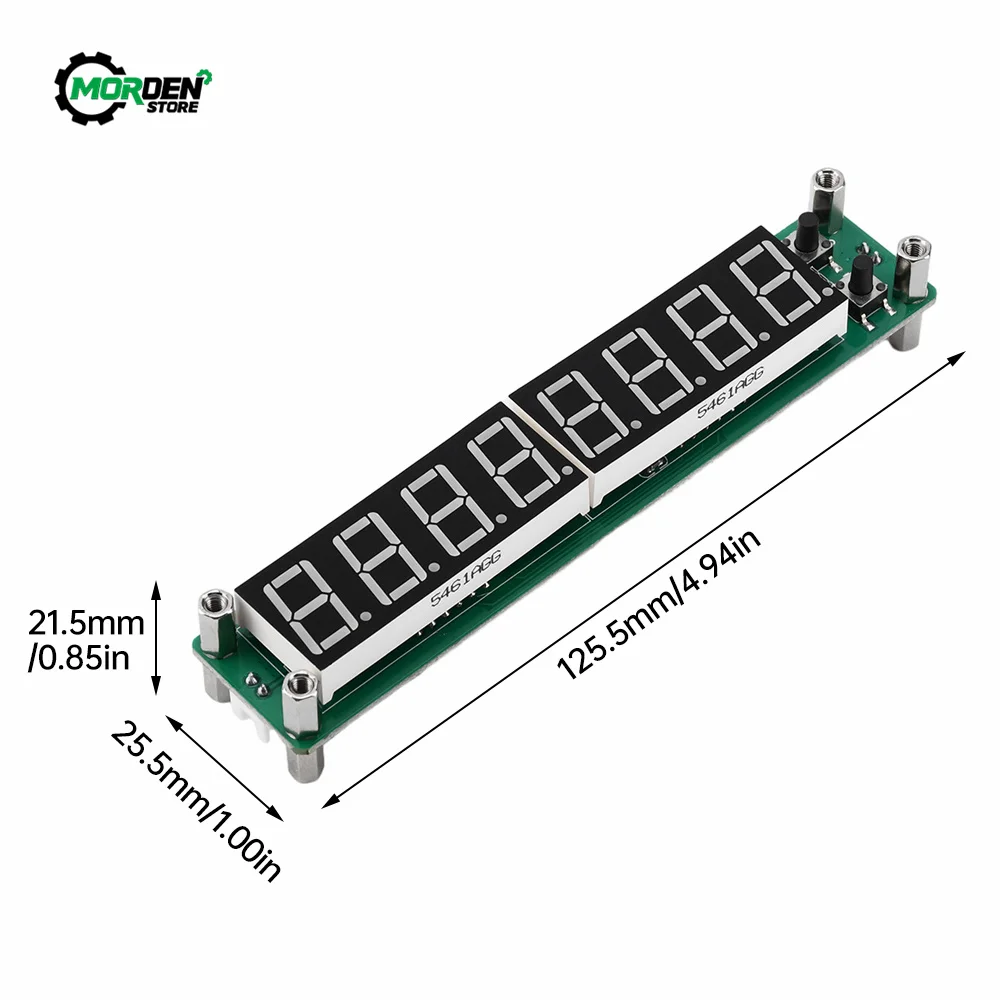

9.Dimensioni: Lunghezza × Larghezza × Altezza: 125,5 mm × 25,5 mm × 21,5 mm

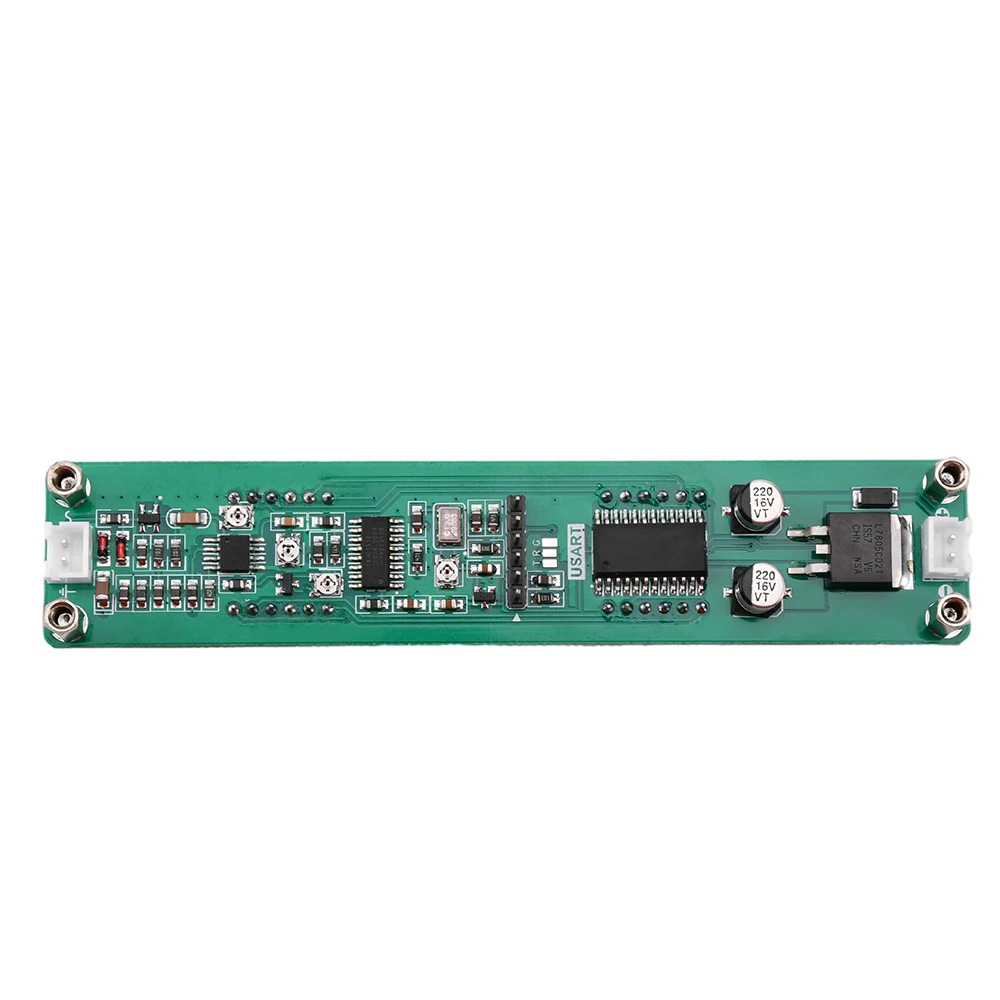

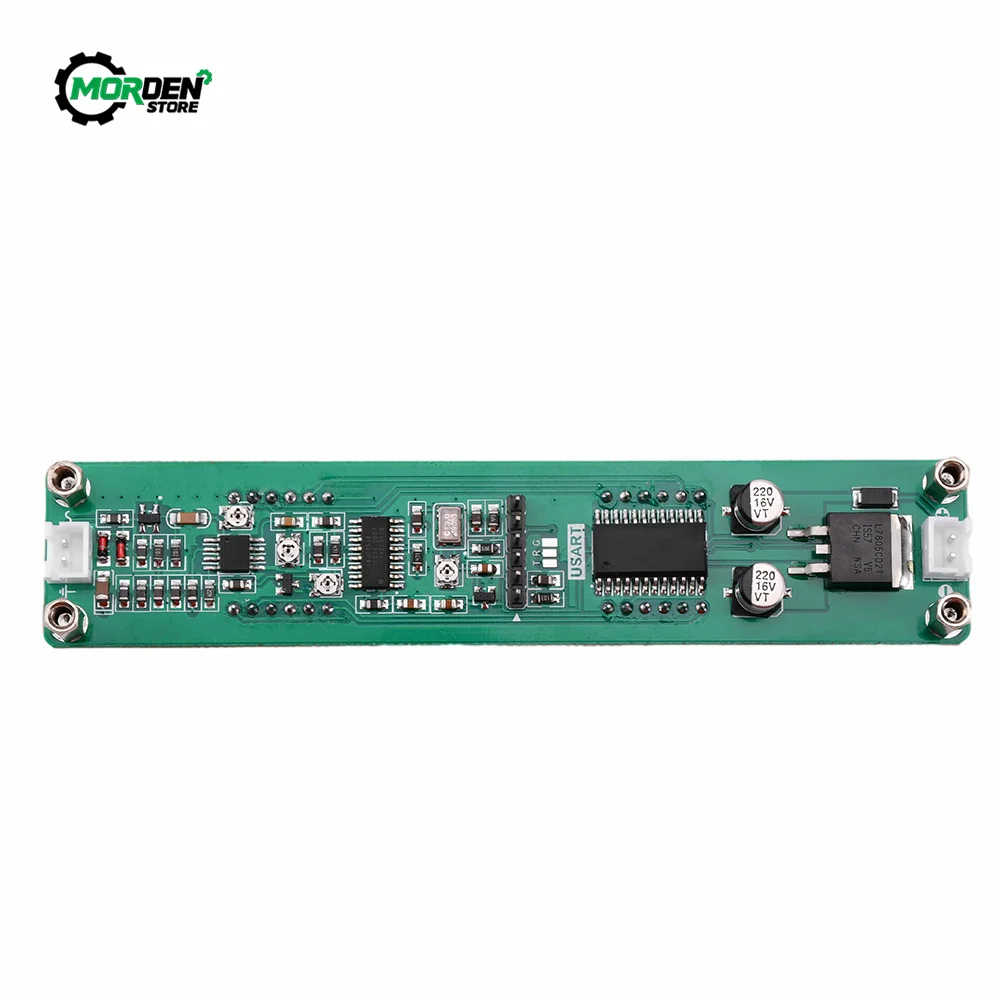

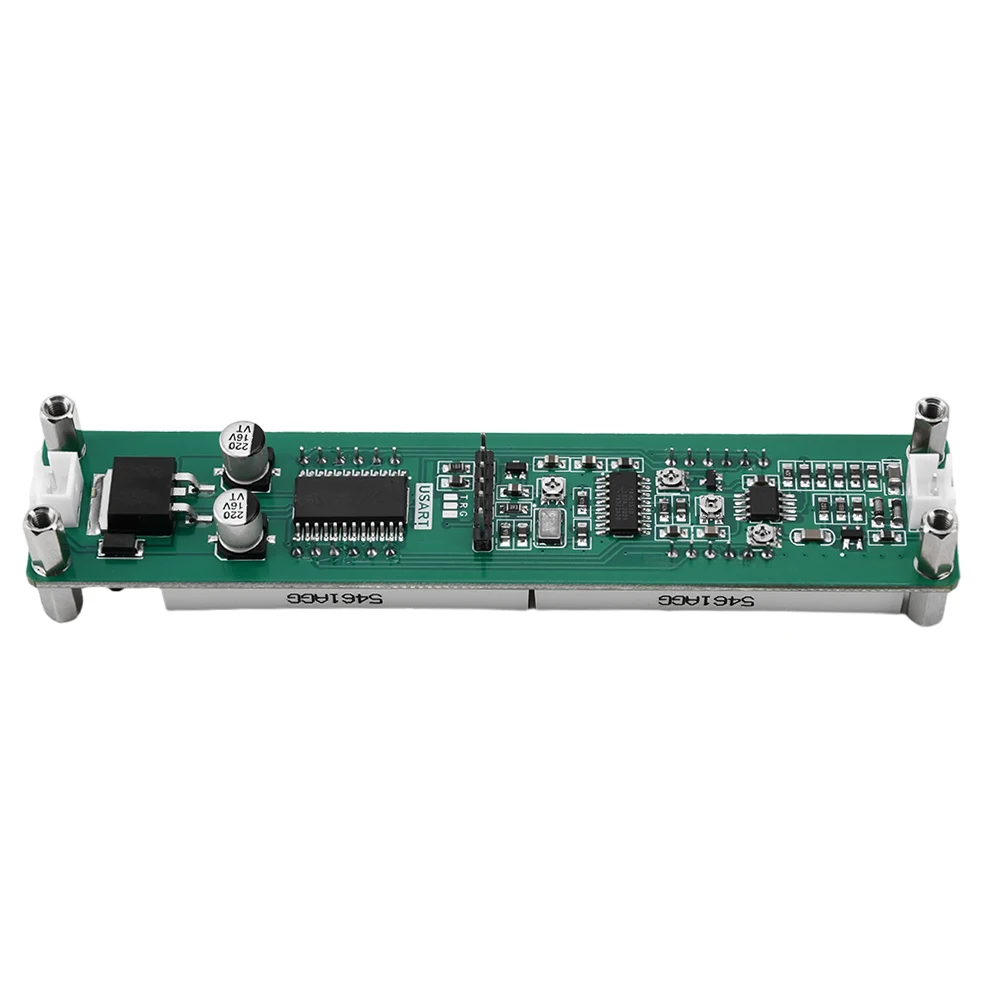

10.Interfaccia integrata
DC IN (interfaccia di alimentazione): presa HX2.54-2P
RF IN (ingresso segnale): presa HX2.54-2P
ICSP (interfaccia di programmazione): pin 2,54-6P

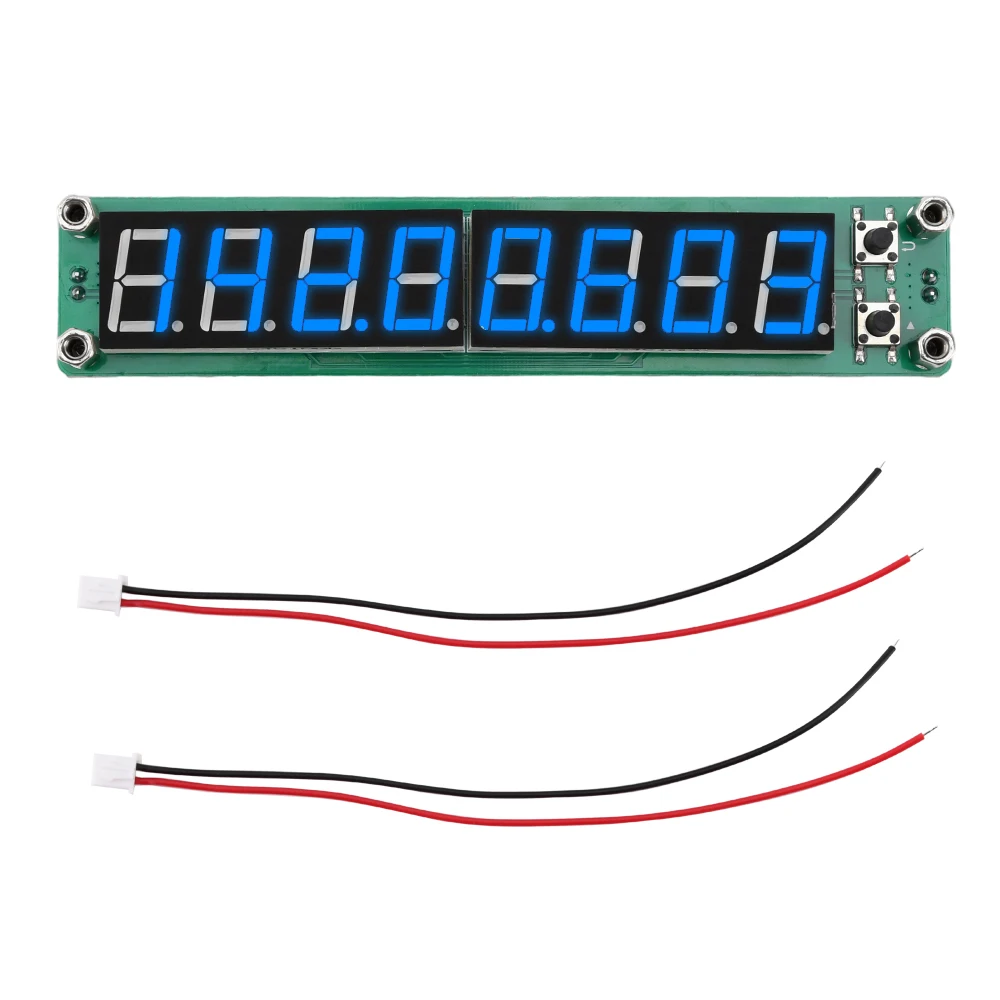

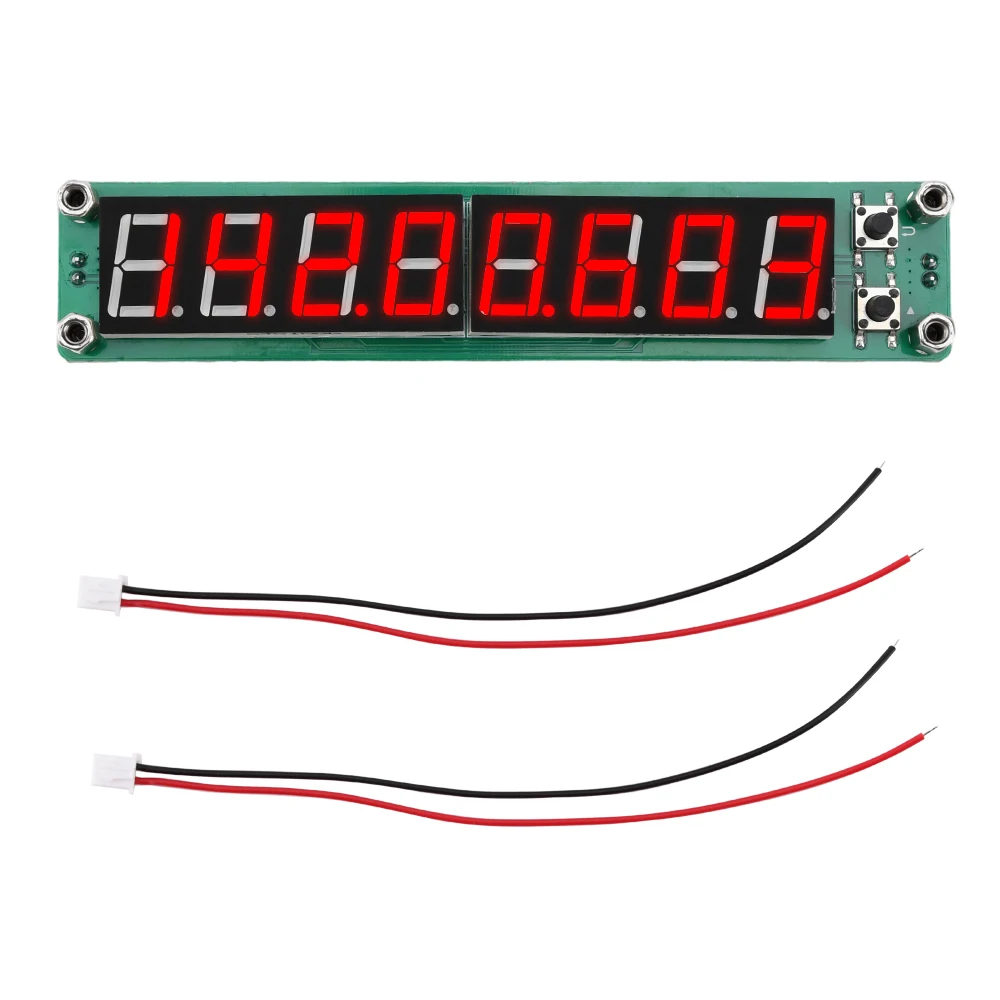

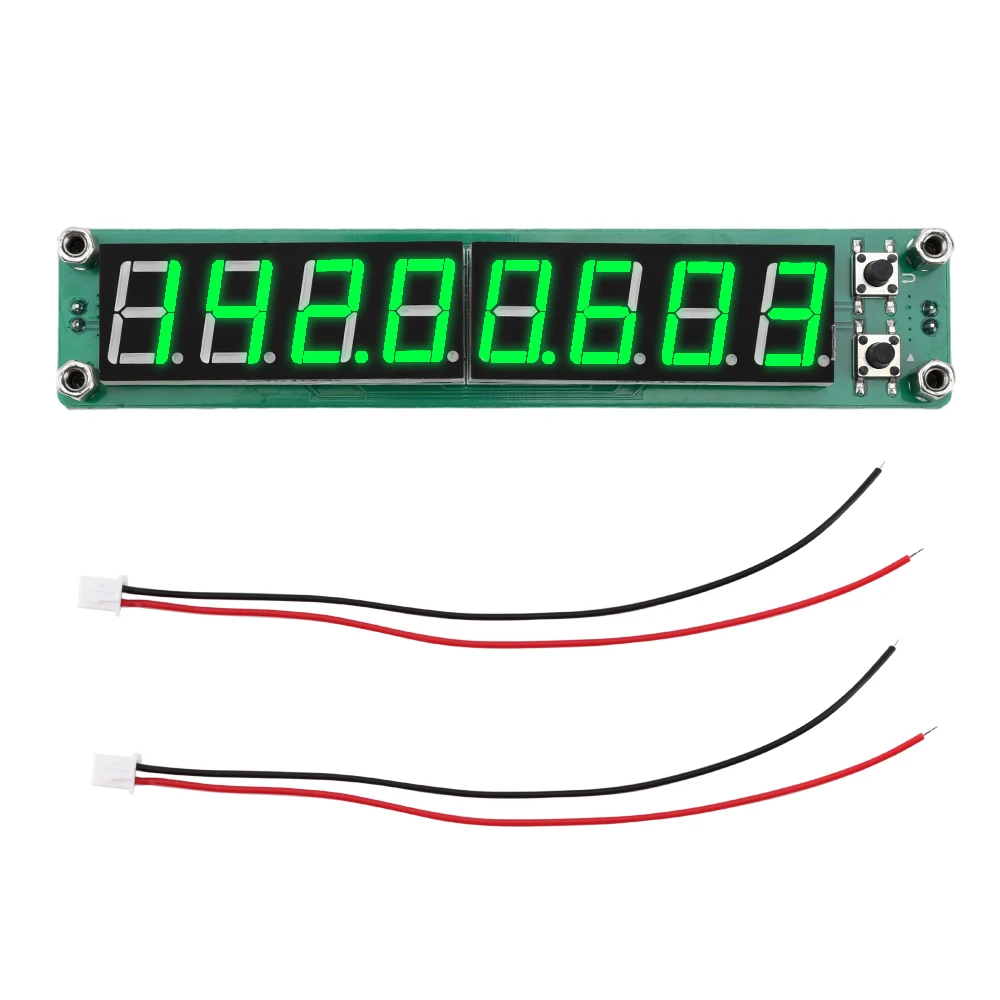

Elenco prodotti:
1 timometro
