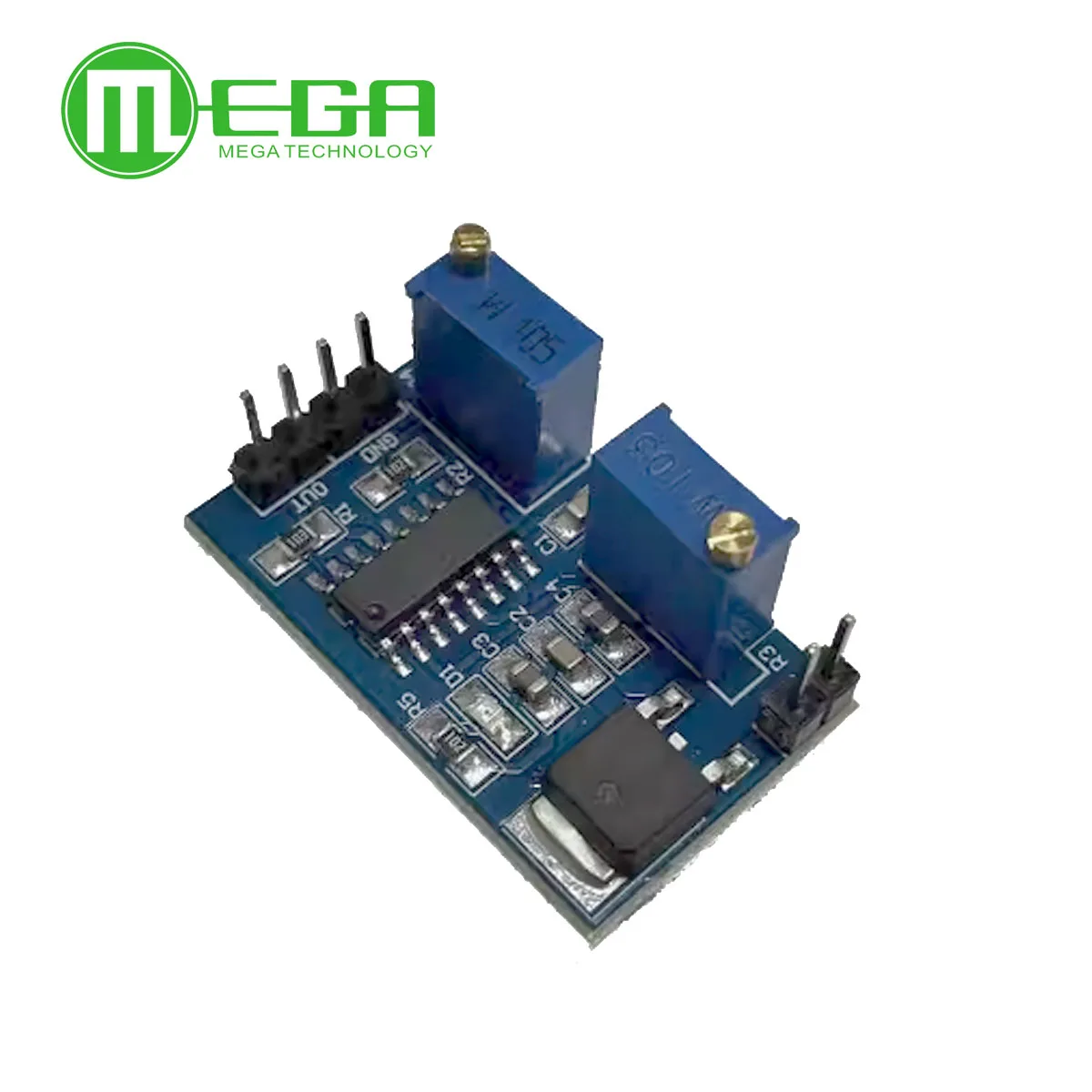

SG3525
Descrizione:
Chip di controllo PWM 1. SG3525A
Chip regolatore 2.78 m05, che fornisce una tensione affidabile per riferimento
3. Due resistori regolabili di precisione, R3 controlla il ciclo di lavoro, frequenza di controllo R4
4. Indicatore di alimentazione integrato
5. La tensione di lavoro: 8 ~ 12V
6. Dimensioni scheda: 30.8 (mm) x18 (mm)

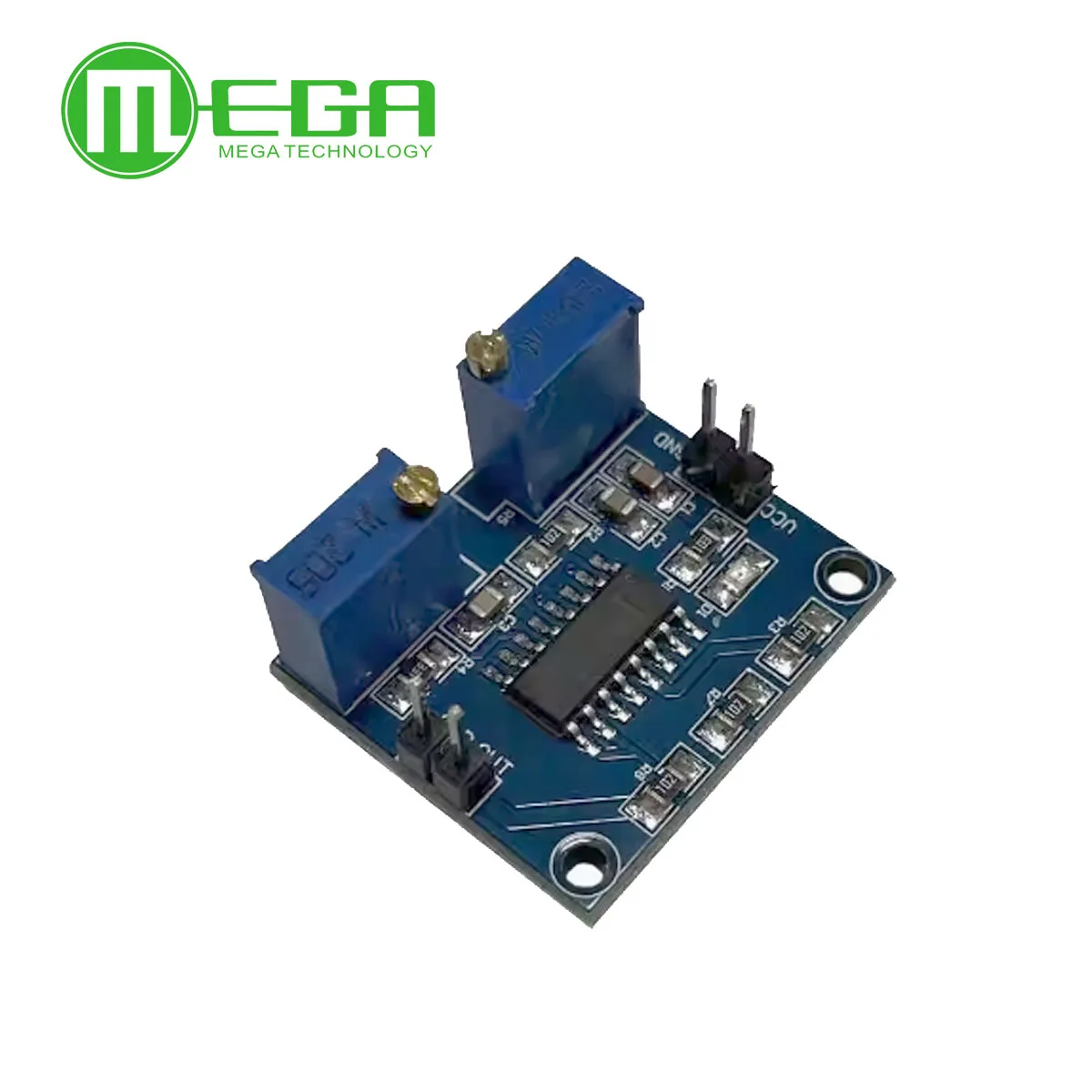

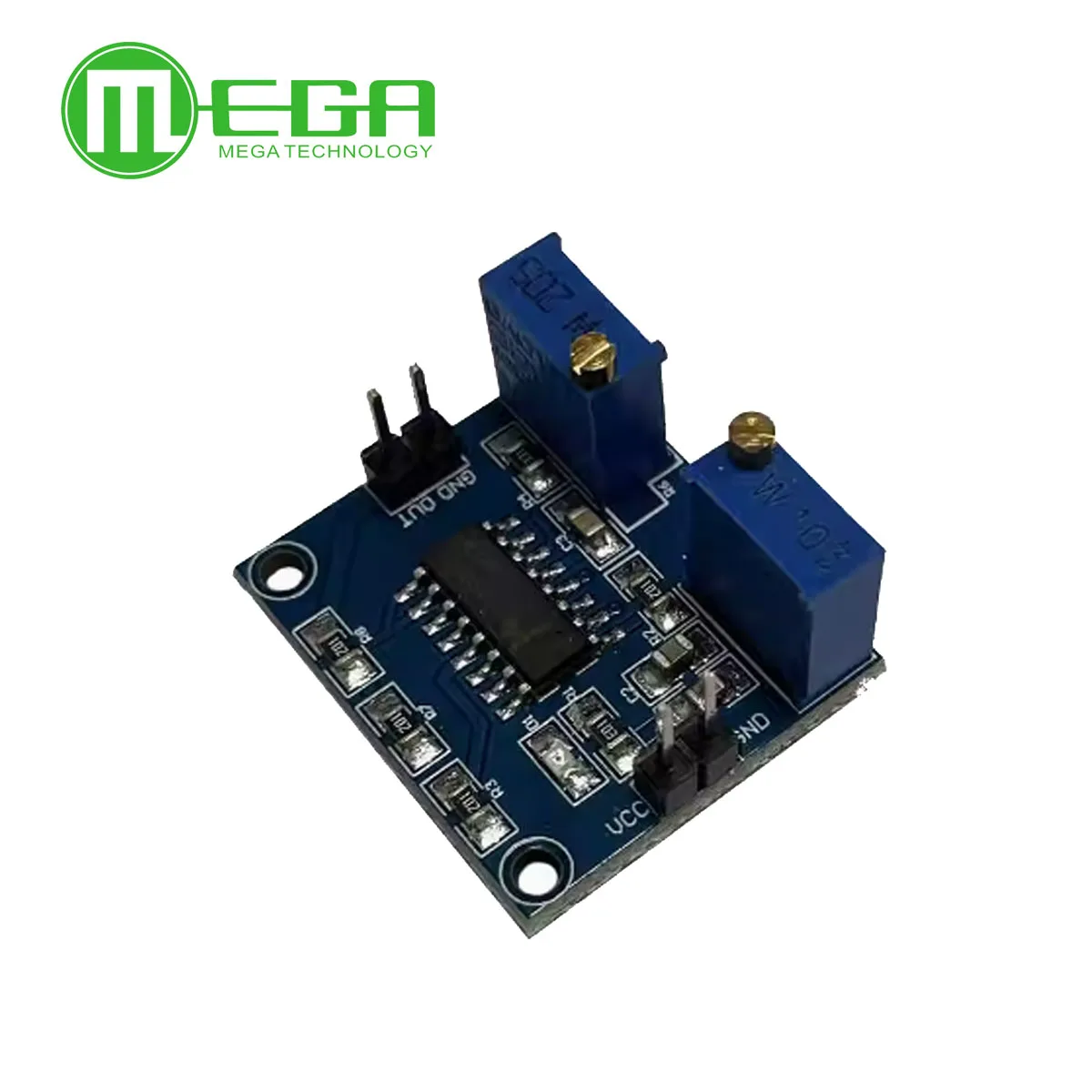

TL494:
Introduzione:
Il modulo di regolazione PWM TL494, che può regolare la frequenza di uscita e il ciclo di servizio, è ampiamente utilizzato nell’alimentazione a commutazione, nel circuito di azionamento PWM, ecc.
Caratteristiche:
La frequenza PWM di uscita può essere regolata entro la gamma di 300Hz-100KHz e il ciclo di lavoro può essere regolato fino a 96%
La capacità di guida dell’uscita è forte e il segnale è stabile.
Parametri:
Tensione di lavoro del modulo: limite DC 7V-40V 42V
Corrente di uscita massima: 250mA
Tensione di uscita DC 5V
Consumo energetico massimo: 1000mW
Temperatura ambiente di lavoro: 0-70 ℃
I fori di posizionamento 1 e 2 sono M2.5 e il diametro del foro passante è di 2.7mm
Come mostrato nella figura sopra, il terminale di ingresso di alimentazione cc/GND sinistro è collegato a una tensione positiva di DC 7-40V e GND è collegato a terra. OUT / GND sulla destra è il terminale di uscita del segnale PWM, OUT è il terminale di uscita del segnale positivo e GND può essere messo a terra.
R5 è necessario regolare il duty cycle di uscita, R6 è la frequenza di uscita
Istruzioni:
Collegare vdc a DC 7V-40V, come mostrato
L’indicatore luminoso rosso indica che l’alimentatore del modulo funziona bene.

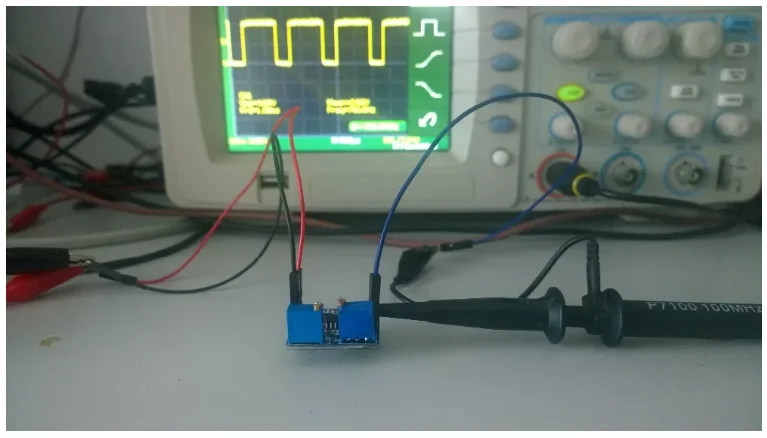

Collegare l’interfaccia esterna di questo modulo al terminale positivo del terminale di ingresso del segnale dell’oscilloscopio e al terminale negativo GND del terminale di ingresso del segnale dell’oscilloscopio.
Regolare il ciclo di lavoro e la frequenza
Tra di loro, la regolazione del potenziometro R5 è di regolare il ciclo di servizio e regolare il potenziometro R6 è di regolare la frequenza.

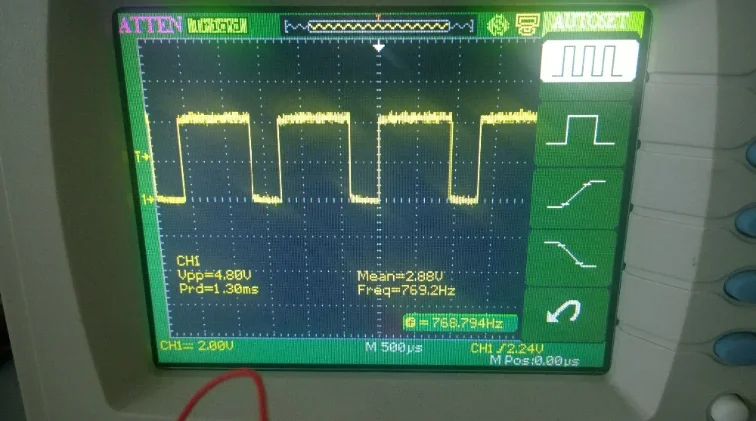

Regola la frequenza di uscita a più di 700Hz, come mostrato di seguito
PWM drive
Dopo aver regolato la frequenza e il ciclo di servizio richiesti, collegare direttamente al terminale di ingresso positivo del circuito di guida e al terminale di ingresso negativo GND del circuito di guida.
