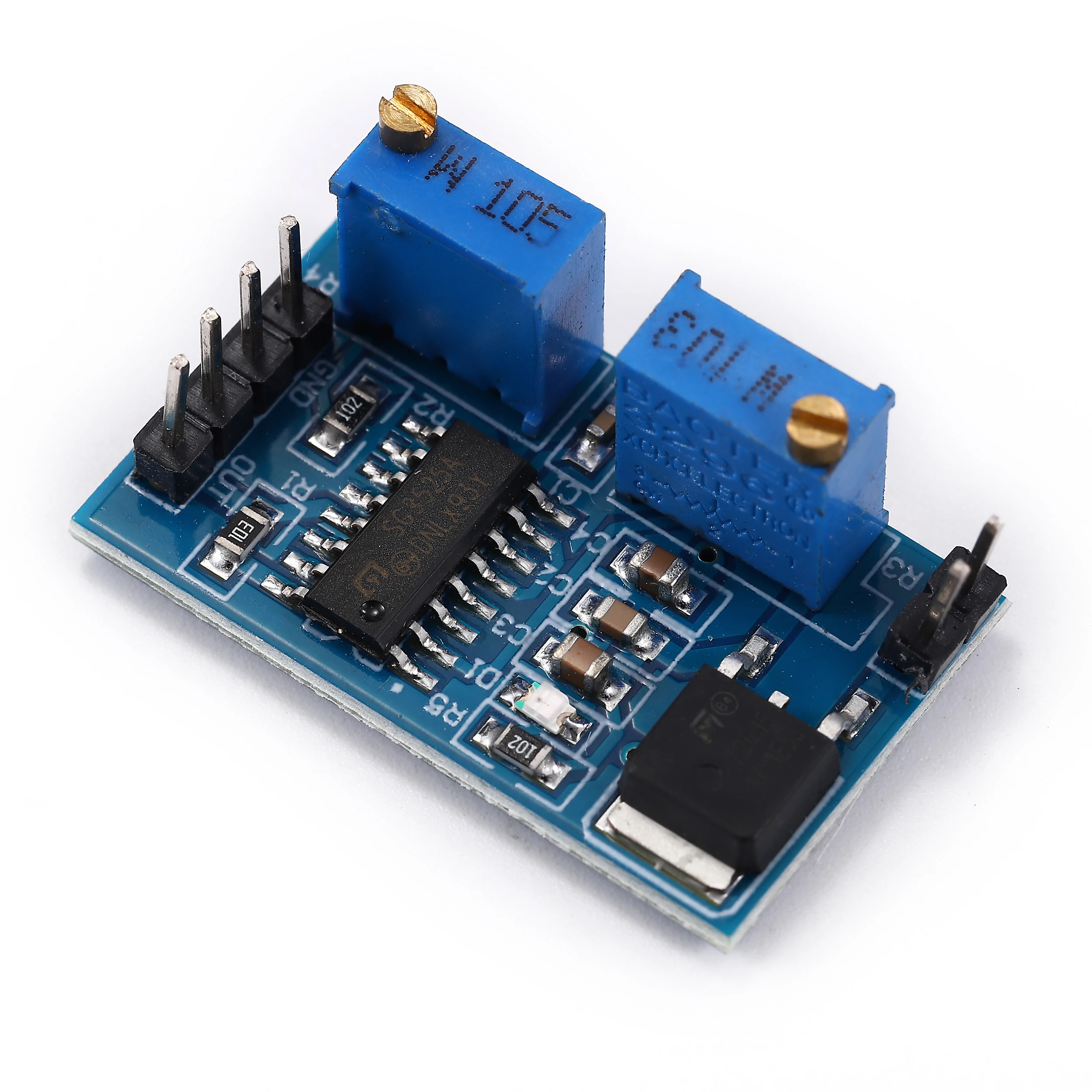

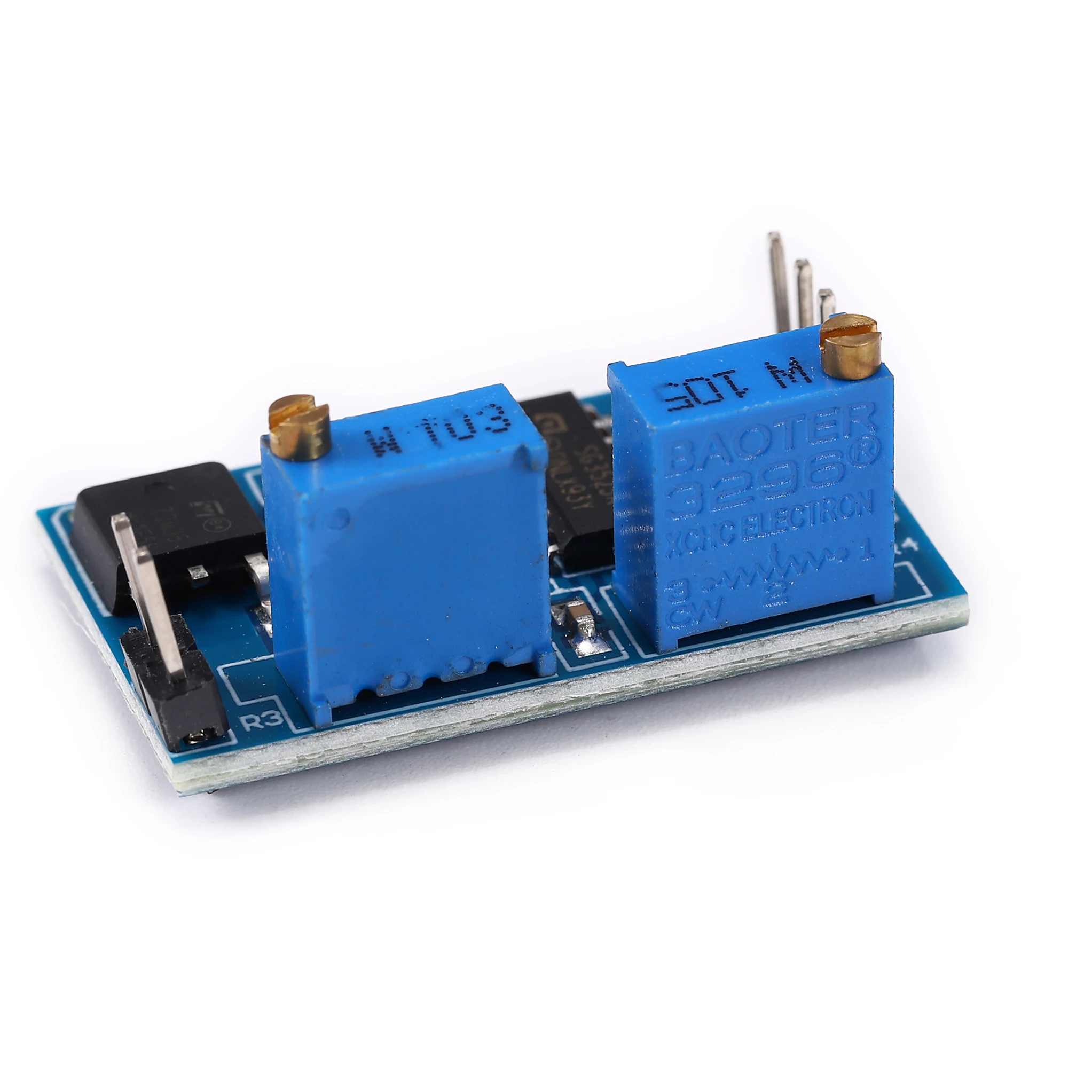

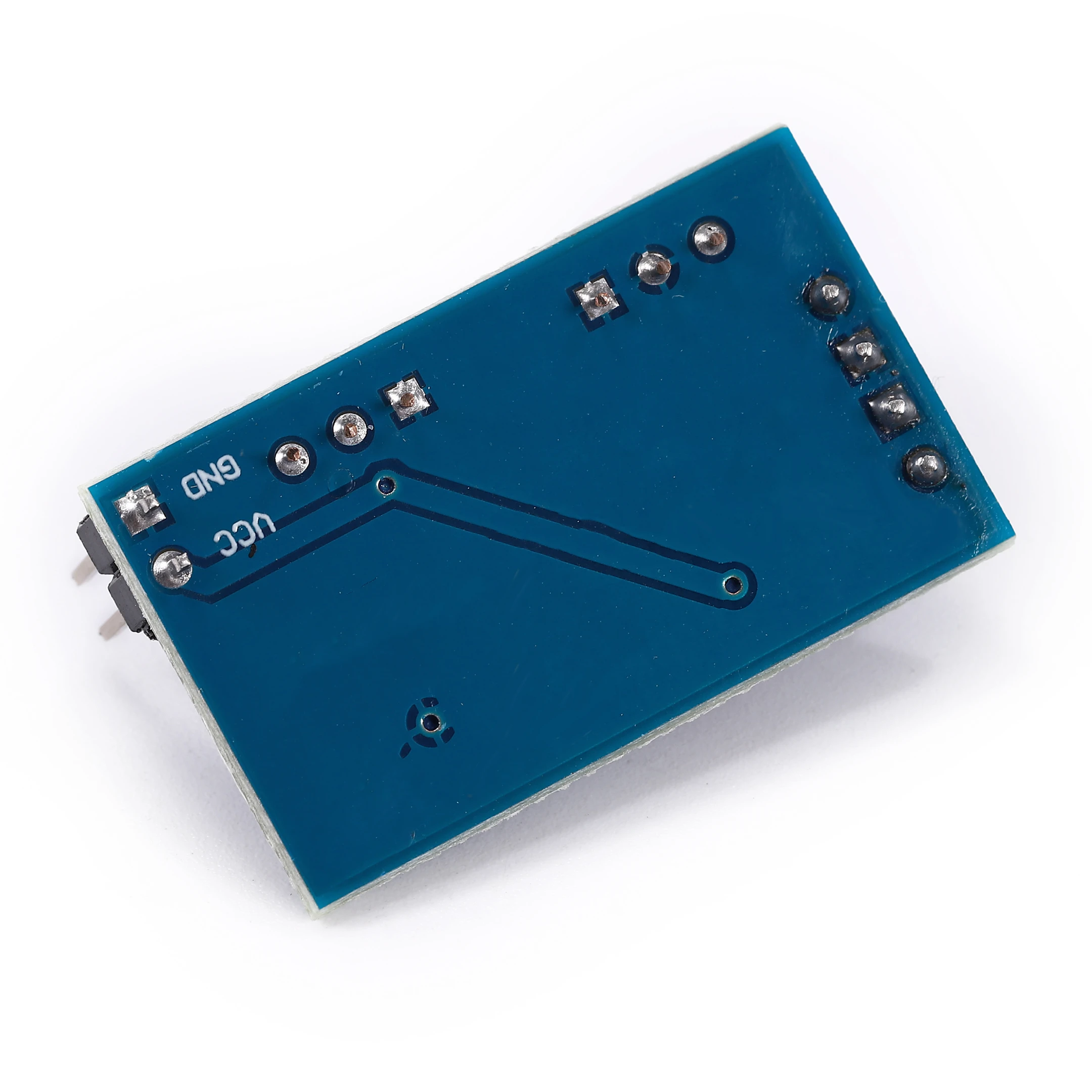

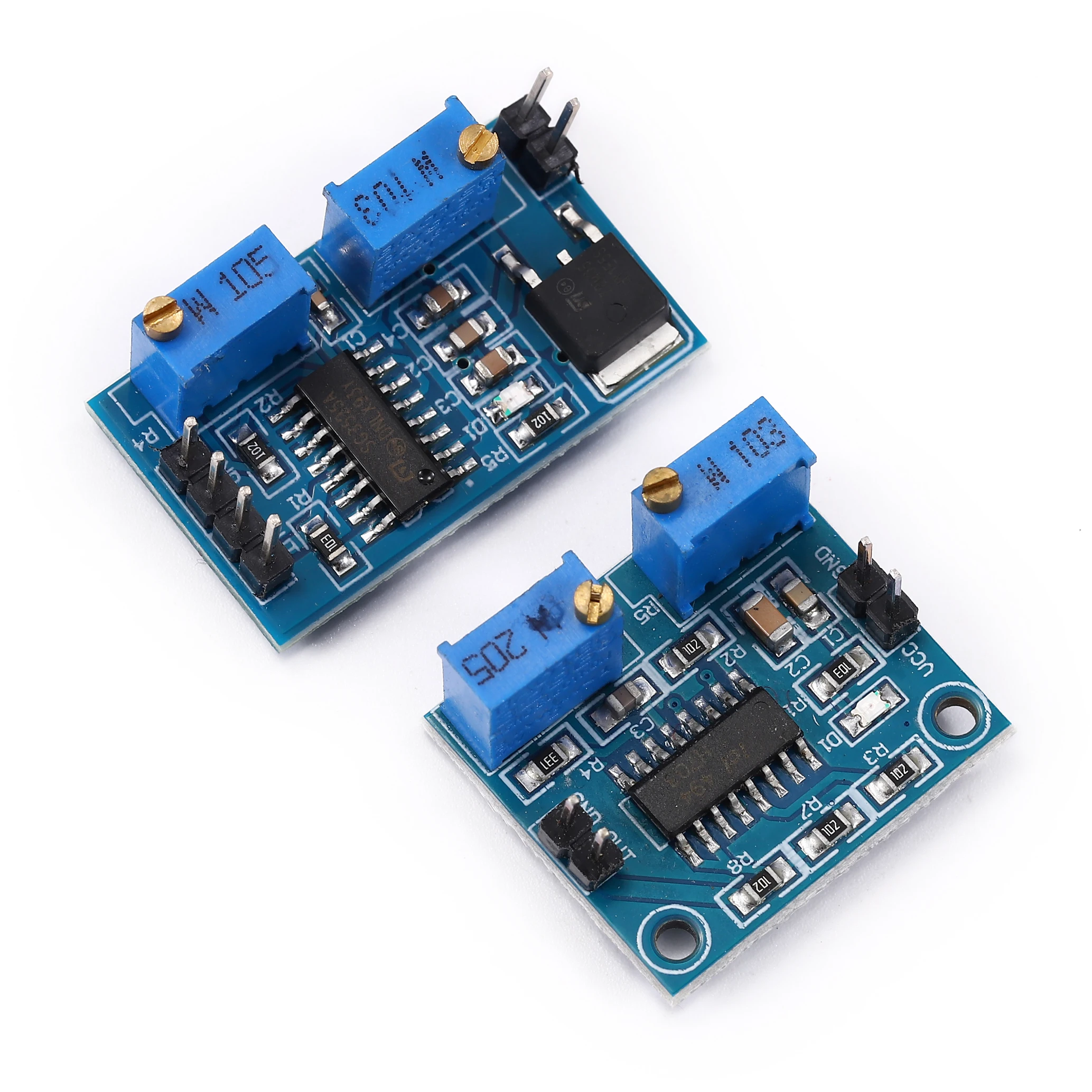

SG3525
Descrizione:
1.Chip di controllo PWM SG3525A
2.Chip regolatore 78M05, che fornisce una tensione affidabile come riferimento
3. due resistori regolabili di precisione, R3 controlla il ciclo di lavoro, frequenza di controllo R4
4. indicatore di alimentazione integrato
5. la tensione di lavoro: 8 ~ 12V
6. dimensioni della scheda: 30,8 (mm) x18 (mm)

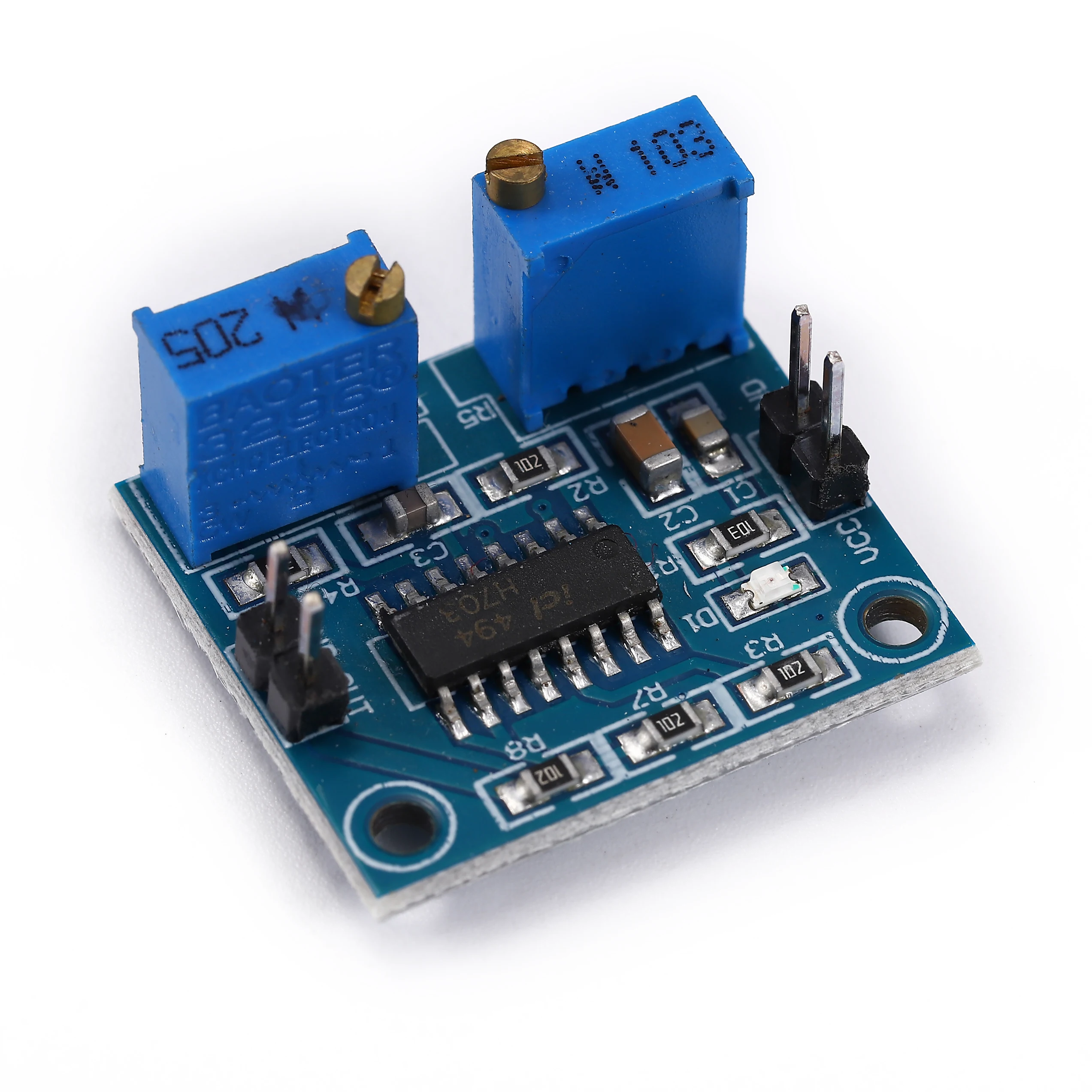

TL494
Introduzione:
Il modulo di regolazione PWM TL494, che può regolare la frequenza di uscita e il ciclo di lavoro, è ampiamente utilizzato nella commutazione di alimentatori, circuiti di azionamento PWM, ecc.
Caratteristiche:
La frequenza PWM in uscita può essere regolata nell’intervallo 300Hz-100KHz e il ciclo di lavoro può essere regolato fino al 96%
La capacità di guida in uscita è forte e il segnale è stabile.
Parametri:
Tensione di funzionamento del modulo: limite DC 7V-40V 42V
Corrente di uscita massima: 250 mA
Tensione di uscita CC 5 V
Consumo energetico massimo: 1000 mW
Temperatura dell’ambiente di lavoro: 0-70℃
I fori di posizionamento 1 e 2 sono M2.5 e il diametro del foro passante è 2,7 mm
Come mostrato nella figura sopra, il VCC/GND sinistro è il terminale di ingresso dell’alimentazione VCC collegato a una tensione positiva di DC 7-40 V e GND è messo a terra.OUT / GND a destra è il terminale di uscita del segnale PWM, OUT è il terminale di uscita del segnale positivo e GND può essere messo a terra.
R5 serve per regolare il ciclo di lavoro in uscita, R6 è la frequenza in uscita
Istruzioni:
Collegare VCC a DC 7V-40V, come mostrato
