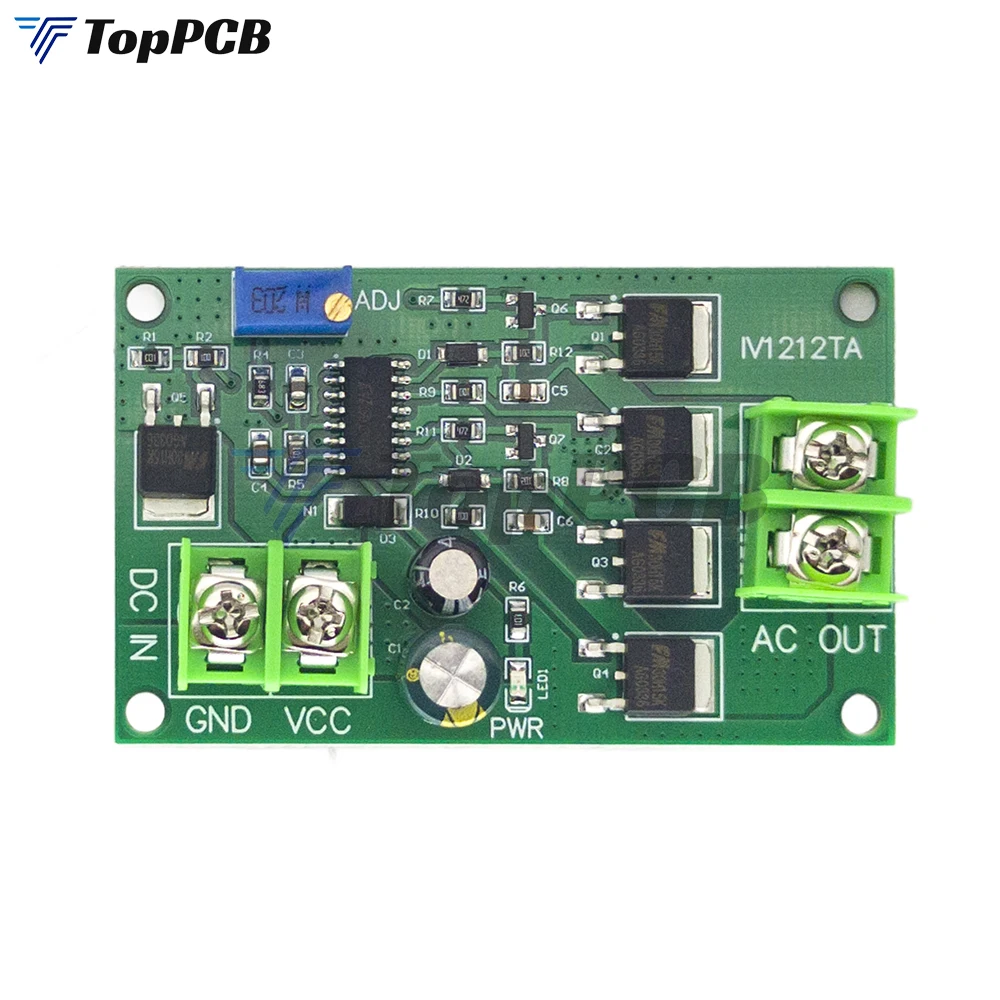

Trasformatore Inverter di potenza 200W DC-AC DC 12V a AC 12V generatore di segnale a onda quadrata regolatore di tensione scheda convertitore di potenza

Parametri del prodotto:

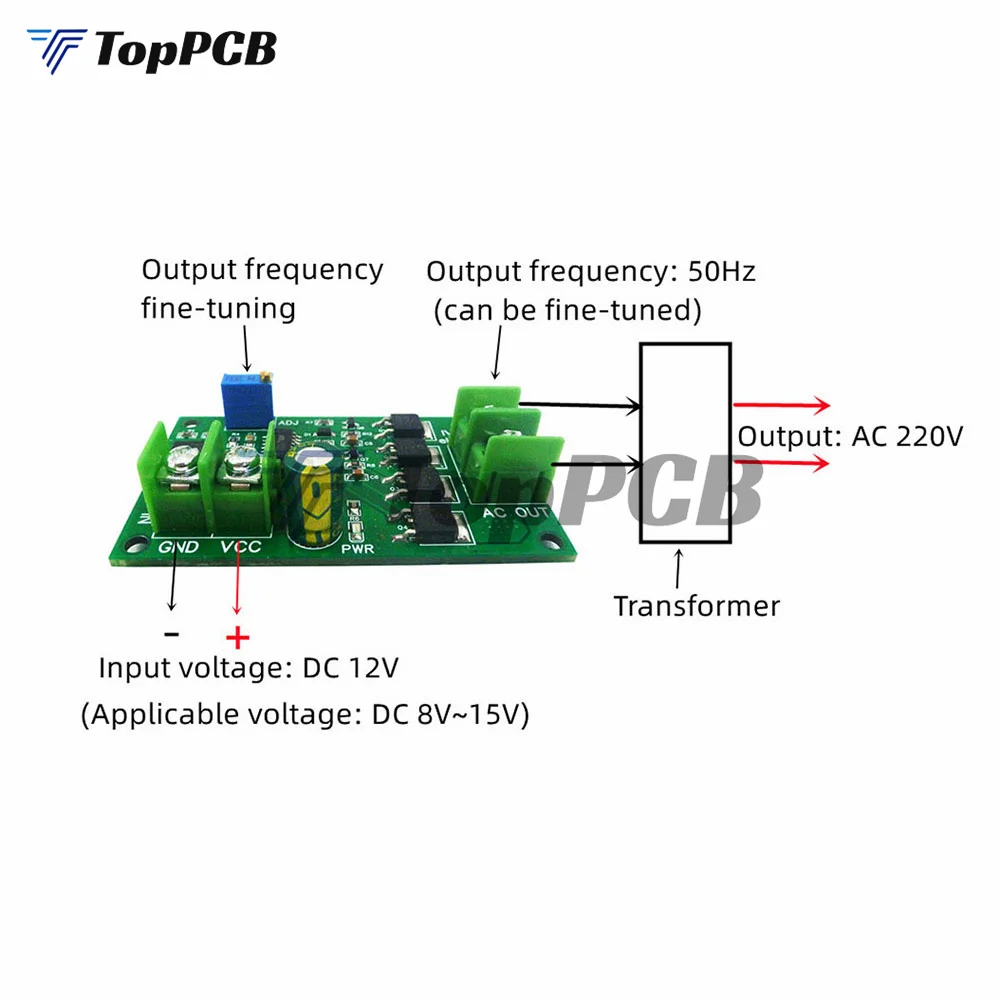

1: tensione di uscita: AC 12V.
2: tensione di ingresso: DC 12V.
3: tensione applicabile: DC 8V ~ 15V.
4: uscita modulo: onda quadrata AC.
5: l’ingresso del modulo ha una protezione dalla connessione anti-inversione.
6: frequenza di uscita: 50Hz, può essere regolato su e giù.
7: corrente di uscita: massima 10A, si prega di installare l’attrezzatura di raffreddamento quando si utilizza un’elevata corrente.
8: potenza di uscita: fino a 200W con apparecchiature di raffreddamento, fino a 100W senza apparecchiature di raffreddamento.

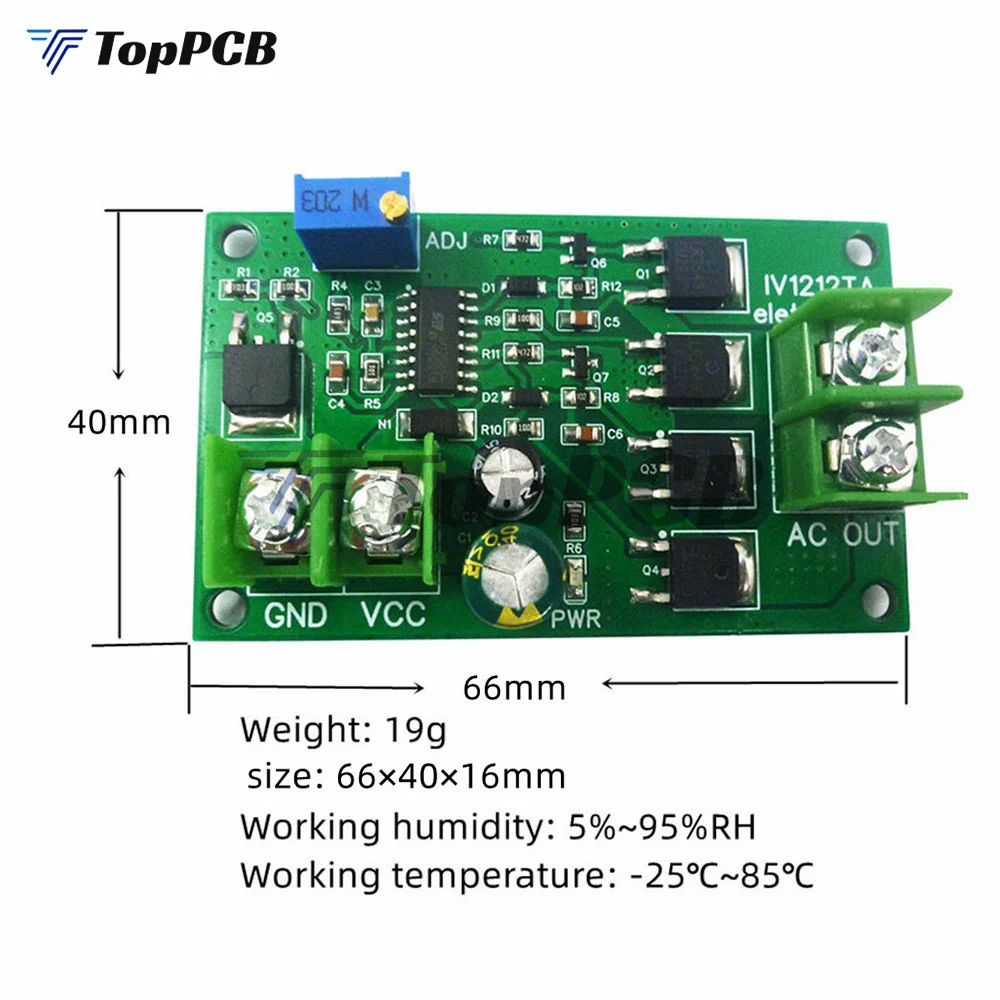

9: peso modulo: 19 grammi.
10: umidità di lavoro: 5% ~ 95% RH.
11: temperatura di lavoro: -25 ℃ ~ 85 ℃.
12: dimensioni modulo: 66*40*16mm.

Requisiti di alimentazione:
Ingresso DC 12V, tensione minima 8V, tensione massima 15V.
Raccomandazione di alimentazione: potenza di ingresso = potenza massima di uscita x 1.5.

Protezioni:
(1) il modulo non ha una funzione di regolazione della tensione e anche la tensione di uscita è bassa se la tensione di ingresso è bassa;

(2) al fine di garantire il normale funzionamento del modulo, si prega di collegare un fusibile In serie all’estremità di ingresso da soli, utilizzare un fusibile 10A all’interno della potenza di uscita di 100W, E utilizzare un fusibile da 20a entro la potenza di uscita di 200W;

(3) scegli un trasformatore adatto in base alle tue esigenze. In generale, la potenza di 10W deve essere maggiore di 15W e l’uscita di 100W è più adatta per scegliere 150W. La potenza del trasformatore dovrebbe essere maggiore della potenza effettiva utilizzata;

(4) si prega di utilizzare il trasformatore prodotto dal produttore normale, se il modulo potrebbe essere danneggiato;

(5) non utilizzare trasformatori di induttanza di dispersione e trasformatori ad alta frequenza, se il modulo sarà danneggiato;

(6) la tensione di uscita a vuoto dipende dal rapporto di trasformazione del trasformatore e dalla tensione della batteria di ingresso. Se il carico è normale, la potenza del trasformatore è normalmente ridotta a causa della grave riduzione del carico. La potenza sufficiente qui include le situazioni di seguito: il trasformatore stesso è un piccolo trasformatore di potenza e trasformatori multi-avvolgimento ad alta potenza, scegli 12V tra di loro, perché i produttori di trasformatori lo fanno in base alla distribuzione totale dell’energia.

Ad esempio: un trasformatore da 500W ha doppi avvolgimenti da 28V, avvolgimenti da 9V e doppi avvolgimenti da 12V. Il produttore può trasferire i principali avvolgimenti da 400W ai doppi avvolgimenti da 28V e i residui da 100W agli avvolgimenti da 9V e doppi avvolgimenti da 12V. L’inverter utilizza 12V e non può produrre un’elevata potenza, anche 100W non può essere realizzato. In aggiunta, quando il carico cade, è necessario riflettere se il filo di ingresso è troppo sottile, la batteria è troppo piccola, ecc. Piccole batterie, fili sottili e piccoli trasformatori non possono produrre la potenza della scheda. Il rapporto di trasformazione influenza anche la tensione di uscita. In questo momento, la manifestazione più evidente è che la tensione senza carico è bassa. Ad esempio, un trasformatore TV in bianco e nero che utilizza da 220V a doppio 17V può produrre solo una tensione di circa 155V.
