Caratteristiche:
1.Microfono incorporato.Può essere collegato con ingresso audio esterno (canale mono).
2.Microfono di ingresso e sensibilità audio regolabili.La frequenza di trasmissione può essere regolata continuamente.
3.Potenza di trasmissione: fino a 150 mw di potenza di trasmissione con ingresso 5 V.Fino a 300 metri in area aperta!
4.Tutti i componenti importati.Funzionamento stabile.La frequenza non varia.L’antenna non si sposta se toccata con la mano.
5.Modulazione a banda larga.Eccellente qualità del suono.Può rivaleggiare con la qualità del suono delle stazioni radio FM.
Specifica:
Dimensioni: 25*10 mm (misurato manualmente con un errore consentito di ± 0,5 mm)
Tensione di esercizio: 2V – 5V (è possibile utilizzare una fonte di alimentazione portatile, ma l’uso di un alimentatore regolato o di un caricabatterie per cellulare potrebbe causare rumore AC e una tensione eccessiva potrebbe danneggiare il tubo emettitore).
Corrente operativa: 30 – 80mA (corrente di lavoro in ingresso misurata: 4,8V – 87mA, 3,6V – 63mA, 2,4V – 36mA).Utilizzando un cavo di prova da 80 cm come antenna, testato rispettivamente con quattro, tre e due batterie ricaricabili al nichel-idrogeno BPI2100mah)
Frequenza di trasmissione: 80 – 110 MHz (copre completamente la gamma di frequenza delle radio FM domestiche).Potenza di trasmissione: 150mw (modello C), 50m – 800m (la distanza dipende dall’efficienza dell’antenna)Metodo di ricezione: ricezione radio ordinaria con modulazione di frequenza FM domestica.Anche la radio FM integrata di un telefono cellulare può ricevere, ma l’APP software richiede traffico di rete.La radio non può essere utilizzata con un ricevitore di rete.Il nostro negozio vende una radio abbinata.
Distanza di trasmissione: In un’area aperta senza ostacoli, la distanza di trasmissione in linea retta può superare gli 800 metri (alimentazione a 6V, antenna professionale da 80cm, risultati del test utilizzando una radio ad alta sensibilità Dingsheng PL606).Se si utilizza un’antenna normale o in un ambiente con ostacoli come un complesso edilizio, la distanza verrà ridotta)
Requisiti di Assemblaggio:
1.Per assemblare questo prodotto, è necessario disporre di un saldatore elettrico, un multimetro e di una conoscenza di base del funzionamento dei circuiti radio.
2.Tutti i moduli sono già stati debuggati.Basta saldare tre fili (due per l’alimentazione e uno per l’antenna) e può essere utilizzato.
Nota:
1.Per quanto riguarda il surriscaldamento:
Se il modulo è estremamente caldo al tatto, indica che l’adattamento dell’antenna non è ottimale.Parte della potenza trasmessa non può essere trasmessa attraverso l’antenna e invece diventa energia termica, causando il surriscaldamento del circuito.Se viene rilevata questa situazione, valutare la possibilità di regolare l’antenna.
2.Progettazione dell’antenna:
(1) L’antenna determina la distanza di trasmissione.Una buona antenna può trasmettere molto più lontano di una scadente, di diverse decine o addirittura centinaia di volte.
Si consiglia di utilizzare un filo smaltato lungo 75-80 centimetri, con un diametro di 0,5-1 mm, saldato direttamente al pad dell’antenna sulla scheda del circuito.Raddrizzalo e usalo verticalmente per risultati migliori.
(3) Se il requisito di distanza non è elevato ma desideri che sia più miniaturizzato e nascosto, puoi utilizzare fili ordinari.È accettabile anche una versione più breve, ma ridurrà la distanza di trasmissione.Per favore, provalo tu stesso.
3.Durata della batteria:
Molti clienti hanno posto questa domanda.Puoi calcolarlo tu stesso.La capacità della batteria varia, così come l’orario di lavoro del modulo.La formula di calcolo è la seguente:
Per alimentazione a 5 V – Tempo di lavoro (ore) = Capacità della batteria (mAh) divisa per 85 mA
Per alimentazione da 3,7 V – Tempo di lavoro (ore) = Capacità della batteria (mAh) divisa per 63 mA

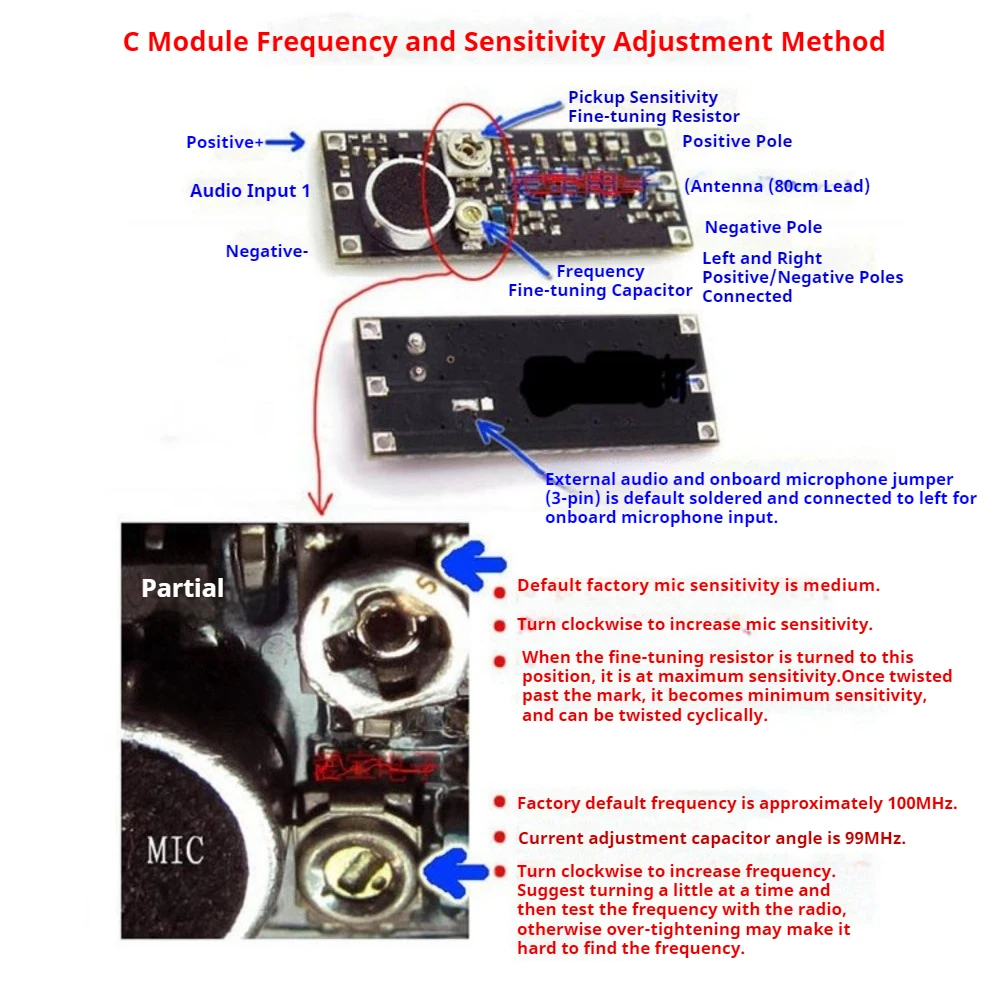

Modulo modello C – Istruzioni per la regolazione della frequenza
Passaggio 1: dopo aver acceso il modulo, toccare con la mano il transistor più a destra per verificare se è caldo (il quarto da sinistra, quello più grande).Se è caldo, indica che il modulo ha iniziato a funzionare.Se non è caldo, significa che il collegamento di alimentazione non è corretto.È possibile misurare le tensioni positive e negative del modulo con un multimetro.(Il modello A ha una potenza in uscita inferiore e il transistor non si riscalda.Puoi passare direttamente al passaggio successivo.)
Passaggio 2: dopo aver completato il Passaggio 1, assicurarsi che il modulo sia acceso normalmente.Accendi la radio FM, imposta il volume al massimo e usa la modalità manuale della radio per regolare la frequenza.Cerca completamente tra 88 e 108 MHz.Dovresti essere in grado di trovare una frequenza (generalmente, la frequenza predefinita è compresa tra 96 e 101 MHz).Non utilizzare la ricerca automatica.La ricerca automatica a volte salta la frequenza del modulo e non può arrestarsi automaticamente.
Passaggio 3: se la frequenza non viene ancora trovata dopo i passaggi precedenti, non preoccuparti.Imposta la radio su una frequenza priva di stazioni radio, come ad esempio 100 MHz.Utilizzare un cacciavite a croce piccolo speciale da 0,8 mm per ruotare molto lentamente il condensatore di regolazione fine per la regolazione della frequenza.Fermati quando la radio riproduce improvvisamente un suono.Quindi utilizza la regolazione manuale della frequenza della radio e dovresti essere in grado di trovare una frequenza vicina alla frequenza fissa, con il suono più forte e chiaro.La regolazione è completata.
Nota:

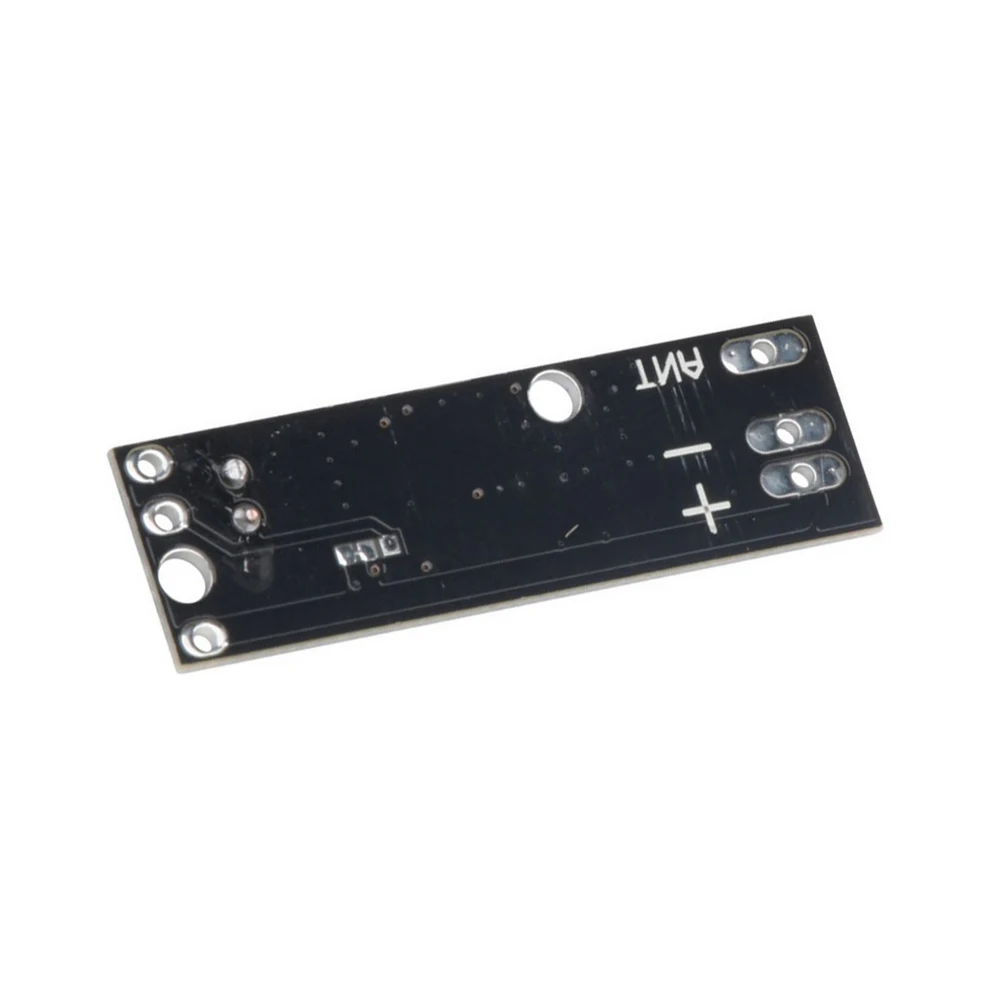

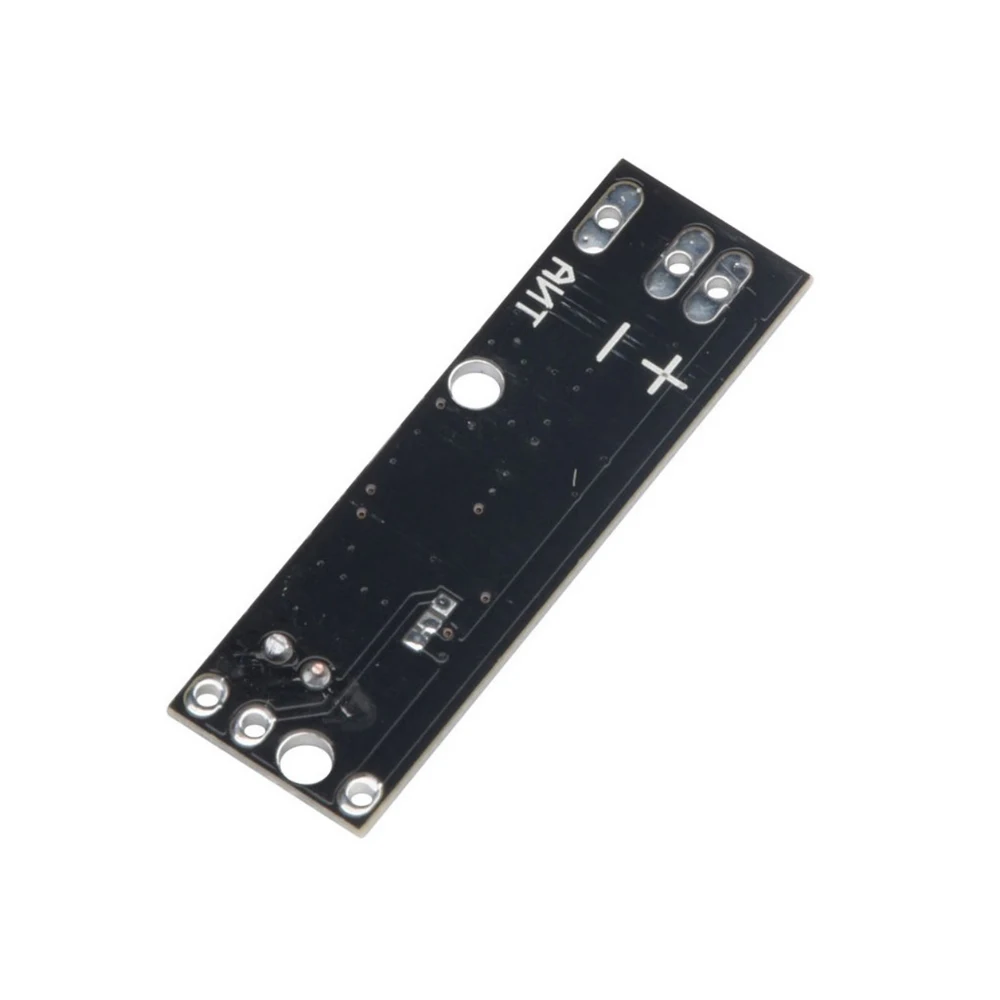

I terminali positivo e negativo dei pad sono collegati e identici.L’alimentazione può essere collegata su entrambi i lati.
Nota:
1.A causa della luce e della differenza dello schermo, il colore dell’articolo potrebbe essere leggermente diverso dalle immagini.
2.Si prega di consentire differenze di 1 mm-1 cm dovute alla misurazione manuale.
Il pacchetto include:
1 voltaTrasmettitore FM
