Tipo di codifica del trasmettitore compatibile: EV1527 PT2262
Se non stai utilizzando il trasmettitore, la codifica EV1527 non verrà applicata al ricevitore.
Specifiche

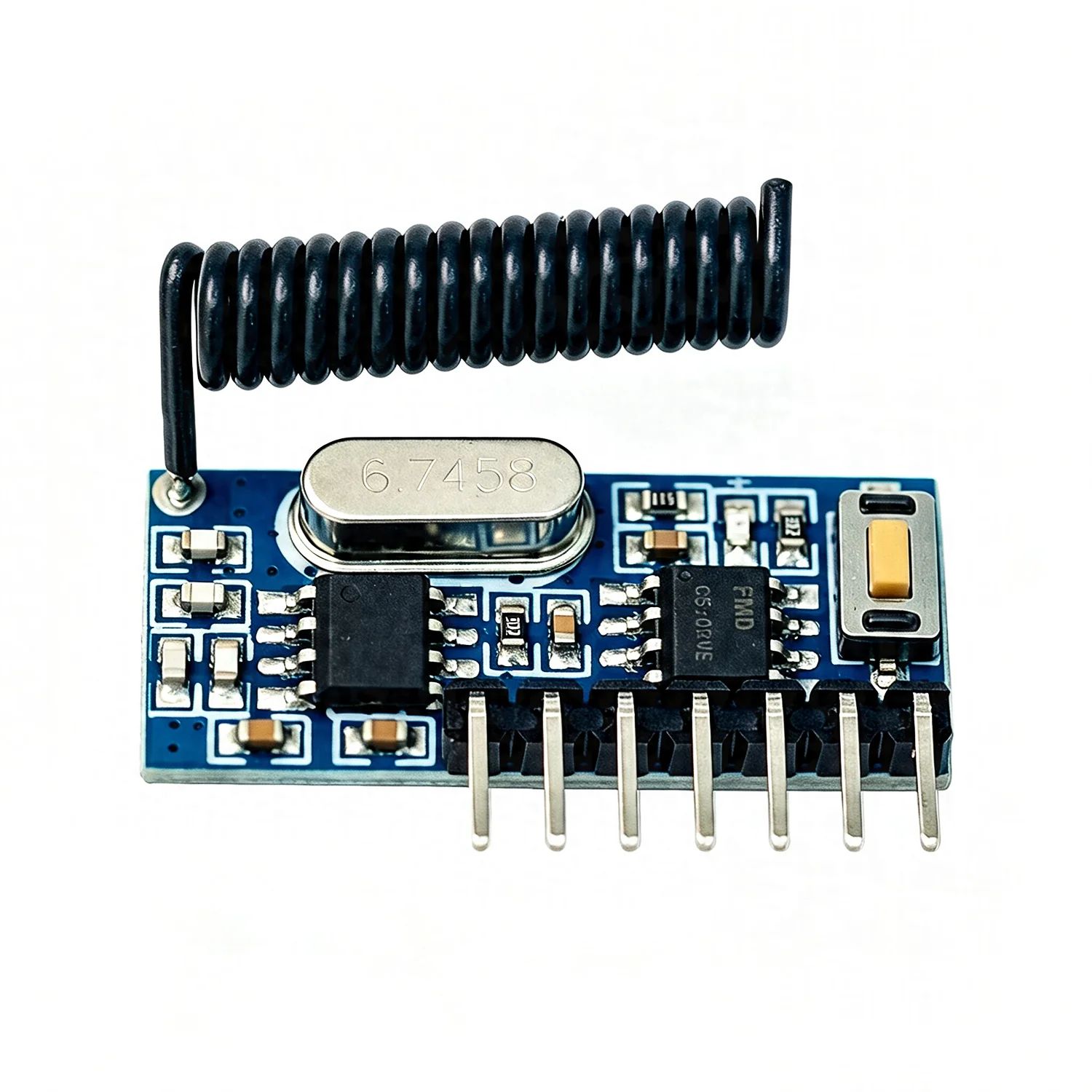

Modello: KSL-RX480E-4
Temperatura di funzionamento: -25~75°C
Banda di frequenza: ±0,2 MHz
Distanza di Ricezione: 20-100M (spazio aperto)
Sensibilità di ricezione: -108dB
Frequenza di lavoro: 433 MHz (altre frequenze possono essere personalizzate)
Corrente di Quiescenza: <=5mA
Tensione di funzionamento: DC3.3~5V
Funzione

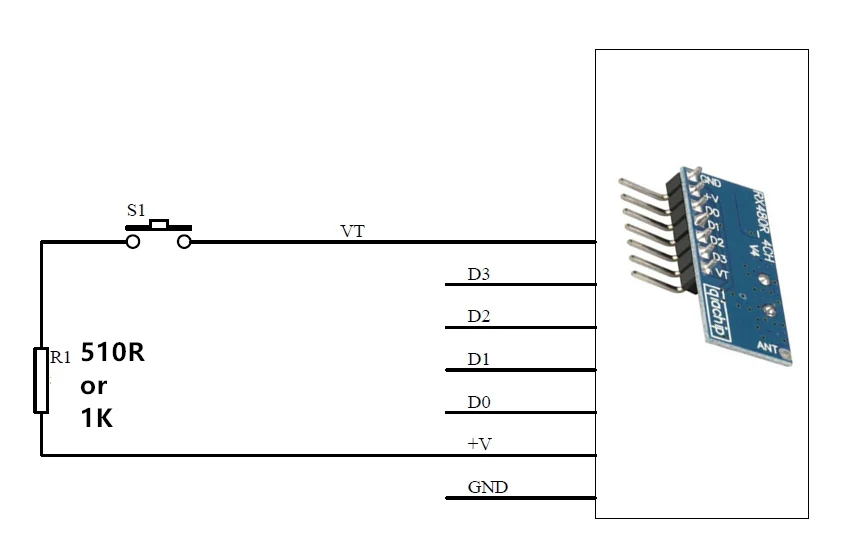

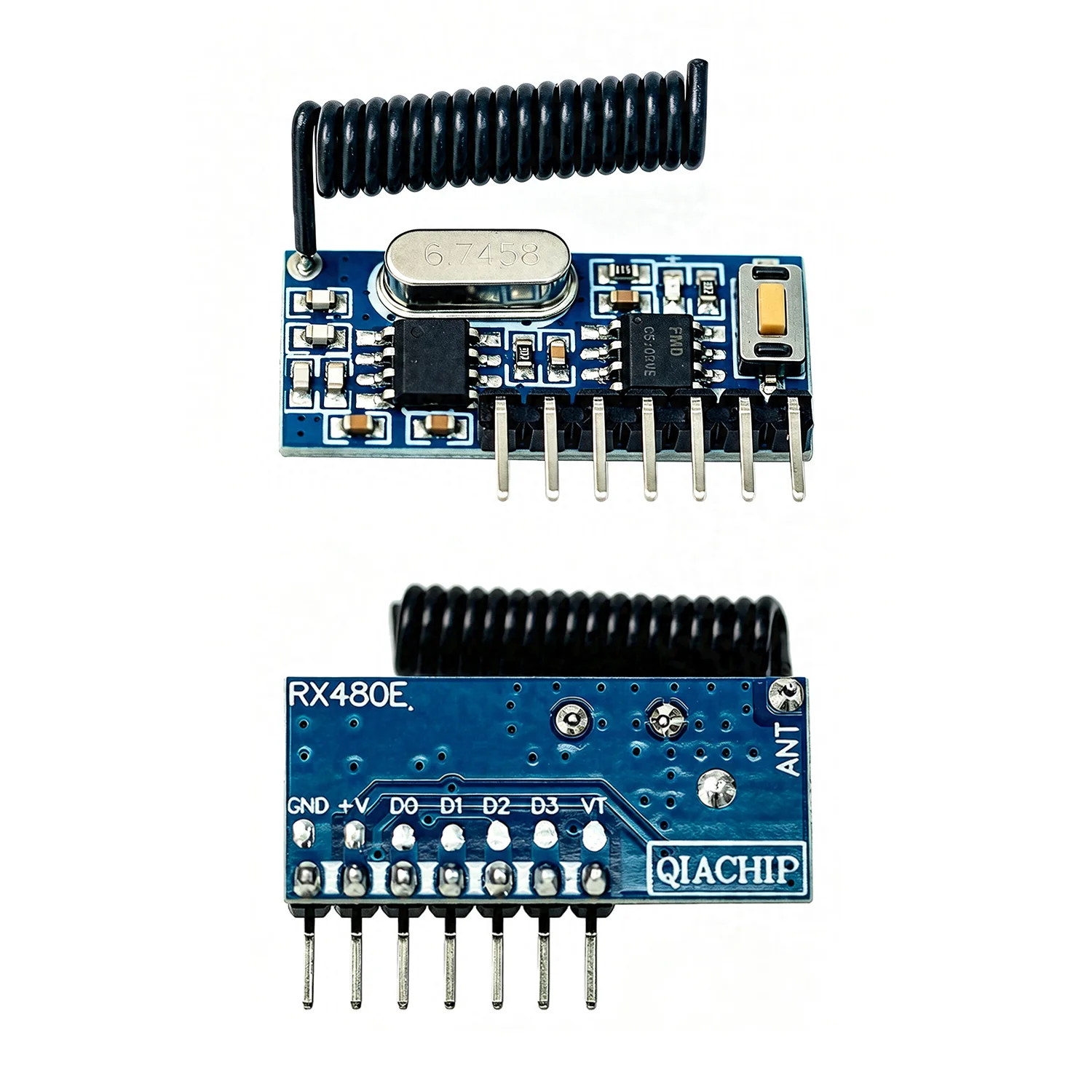

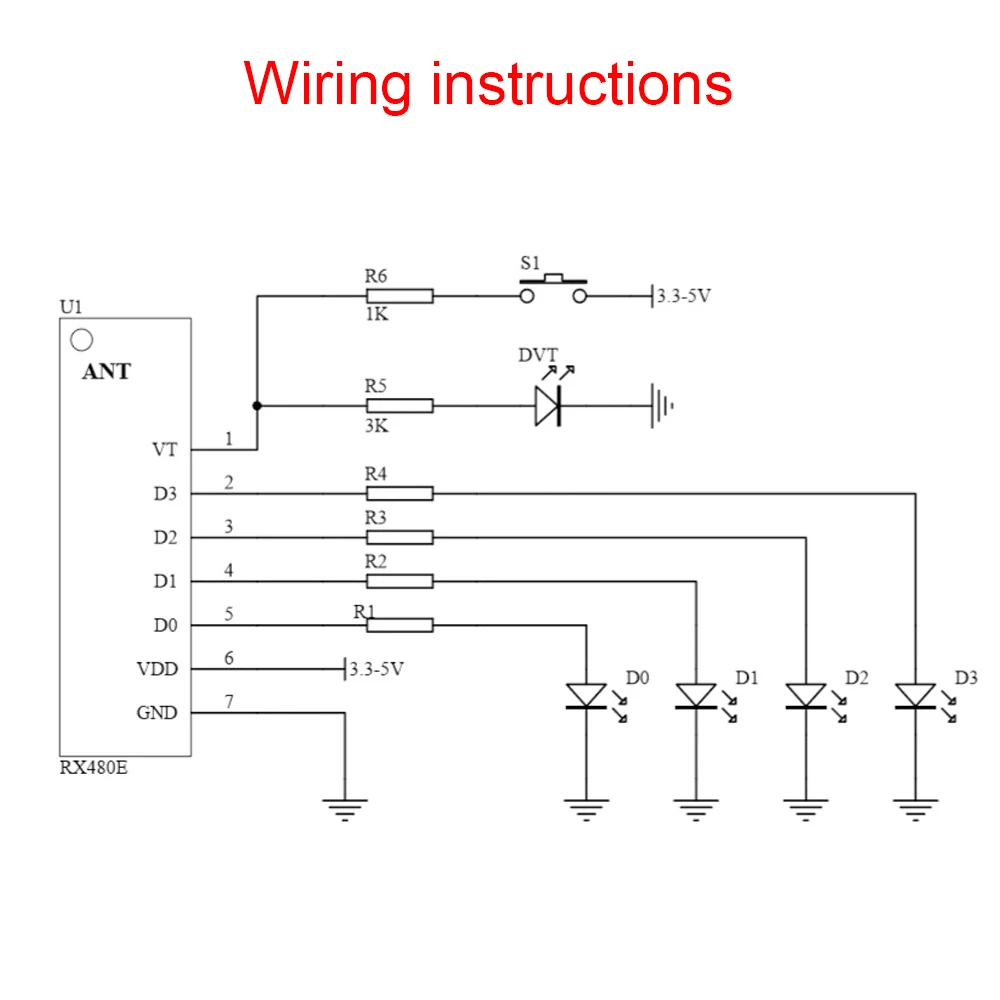

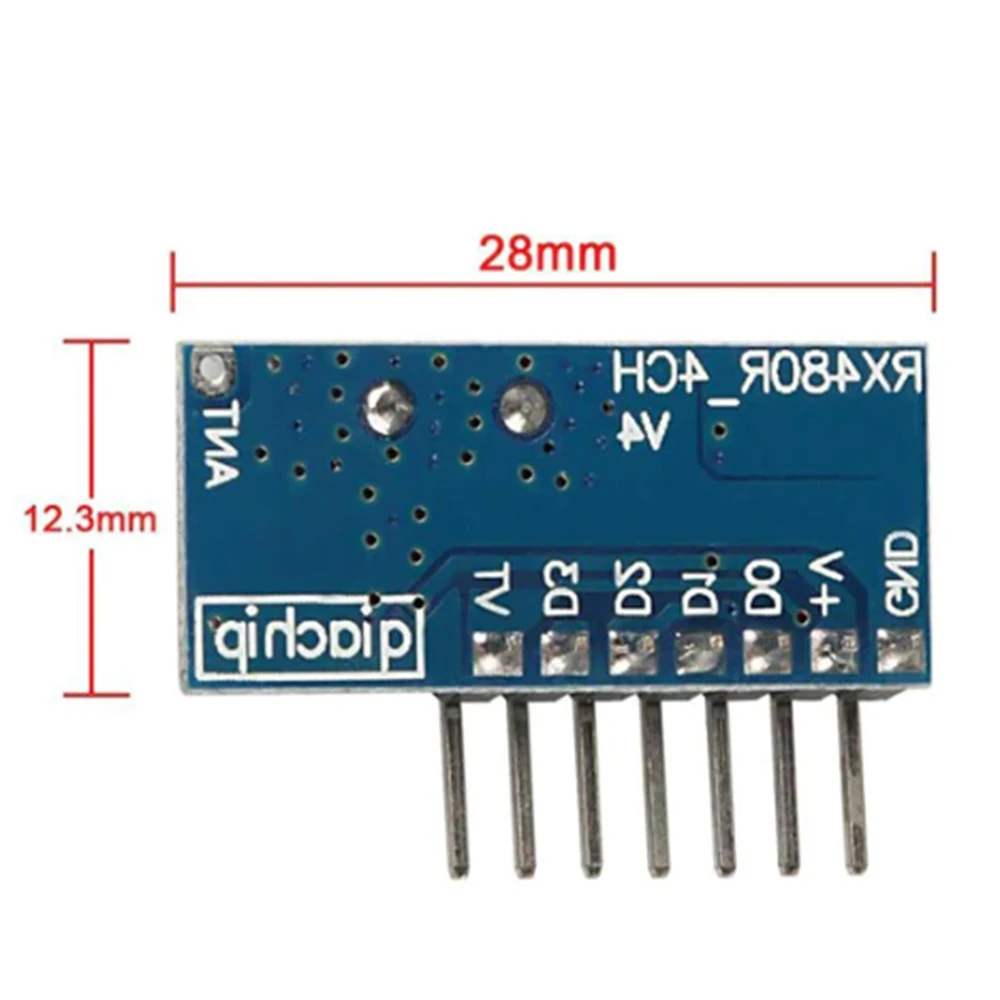

Istruzioni per il pin-out:
GND: massa o polo negativo
+V: Ingresso DC3.3~5V
D0: Uscita dati
D1: Output dei dati
D2: Output dei dati
D3: Output dei dati
VT: Uscita
Modalità di funzionamento: Movimento a punti, autobloccante, interbloccante

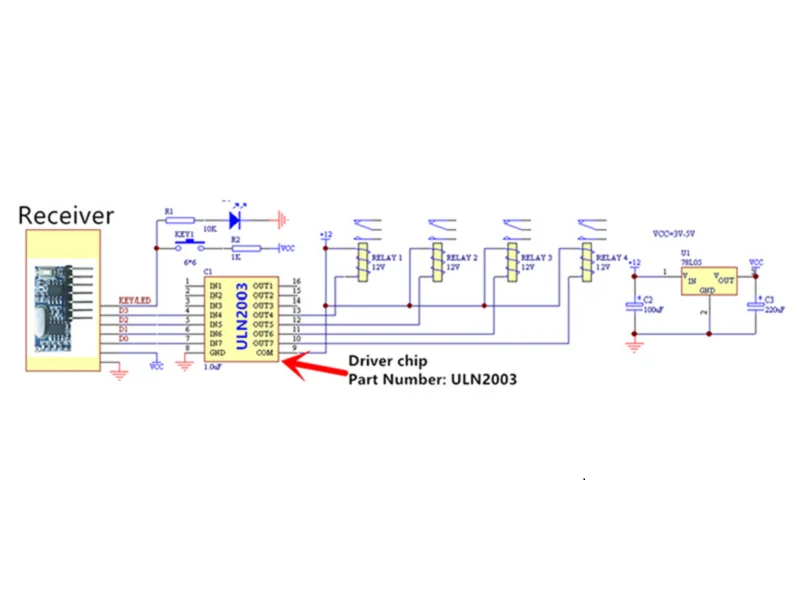

L’uscita: segnale di livello CMOS a 4 canali corrispondente ai 4 pulsanti ABCD del telecomando.
Come programmare:
1.Elimina i dati esistenti: Premi il pulsante di apprendimento 8 volte.Risposta: Il LED lampeggia 7 volte.
2.Apprendimento del codice remoto: premere il tasto di apprendimento una, due o tre volte (vedi sotto).
Il LED si accende:
La modalità di apprendimento è attiva.Premere un qualsiasi pulsante del telecomando.
La modalità di apprendimento è attiva.Premere un qualsiasi pulsante del telecomando.
L’indicatore LED lampeggia tre volte:
apprendimento completato con successo.
apprendimento completato con successo.
3.Test: dopo l’operazione sopra descritta, la scheda ricevente può essere controllata tramite il telecomando.
È possibile apprendere e memorizzare ulteriori trasmettitori con ID diversi, a partire dal passaggio 2.
È possibile utilizzare una combinazione di diverse modalità.

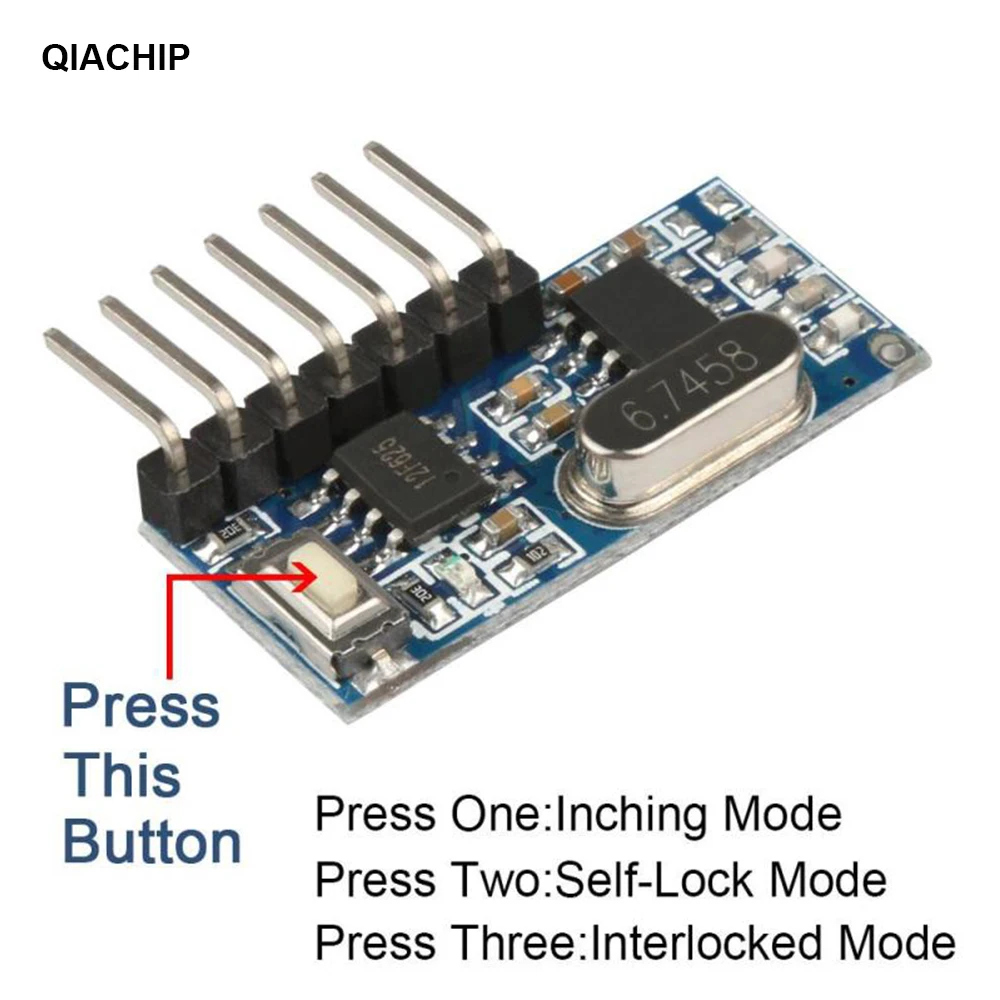

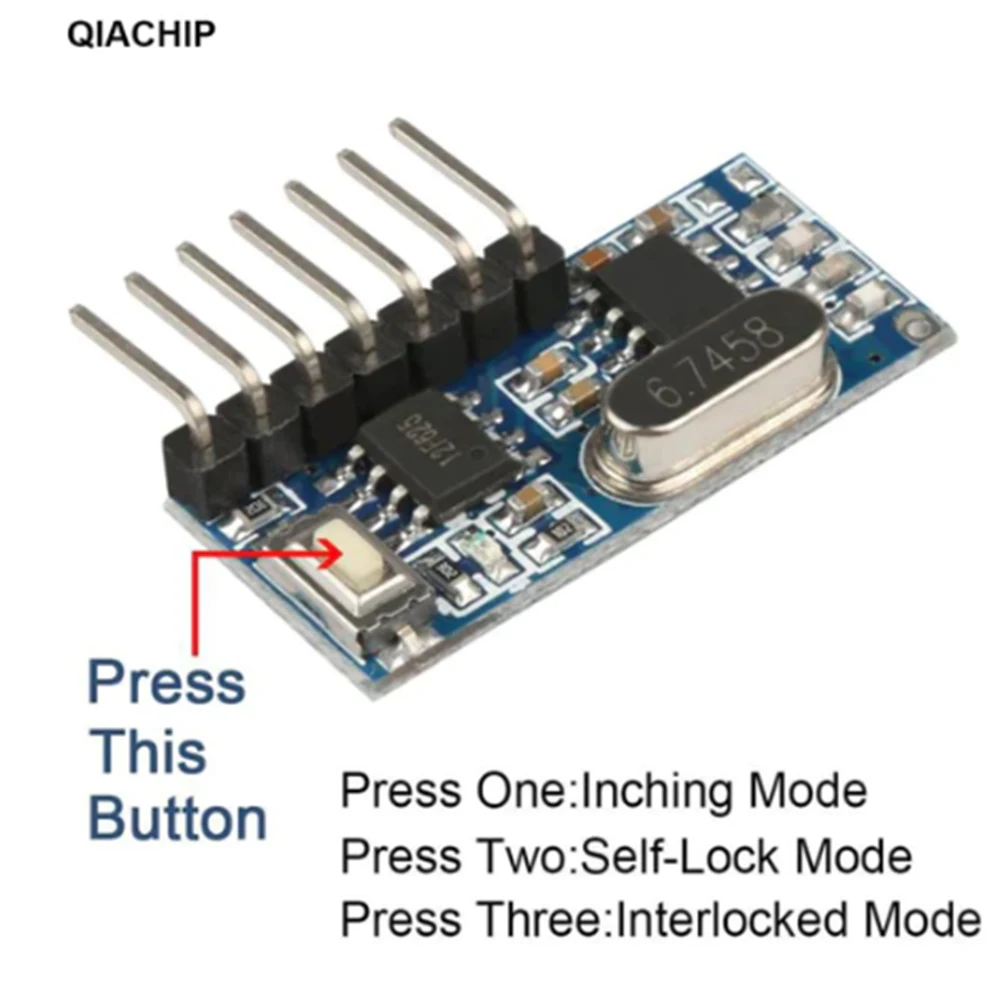

Utilizzo del pulsante (imposta la modalità e avvia il processo di abbinamento):
Premere una volta:
Modalità a scatti (Modalità momentanea)
Modalità a scatti (Modalità momentanea)
Premere due volte:
Modalità di Auto-Bloccaggio (Modalità di Commutazione dei 4 Canali)
Modalità di Auto-Bloccaggio (Modalità di Commutazione dei 4 Canali)
Premere tre volte:
modalità interbloccata (il canale selezionato è attivo e viene disattivato se un altro canale diventa attivo)
modalità interbloccata (il canale selezionato è attivo e viene disattivato se un altro canale diventa attivo)
Applicazioni
1. Interruttore di alimentazione wireless, presa, interruttore a telecomando, modulo ricevitore,
2. controllo degli accessi, auto elettriche, motocicli, prodotti antifurto per automobili, sistemi di controllo per l’apertura e chiusura remota delle porte
3. sicurezza, sistemi di sorveglianza, prodotti per la sicurezza domestica, porte elettriche, centralina di allarme, allarme
4. Comandi per ambienti, serrande, finestre, presa telecomandata, LED telecomandato, telecomando per audio, telecomando per porte elettriche, telecomando per porte del garage, telecomando per porte retrattili, telecomando per cancelli avvolgibili, porta scorrevole
5. prodotti per la casa intelligente, tende telecomandate, MP3 telecomandati, audio
