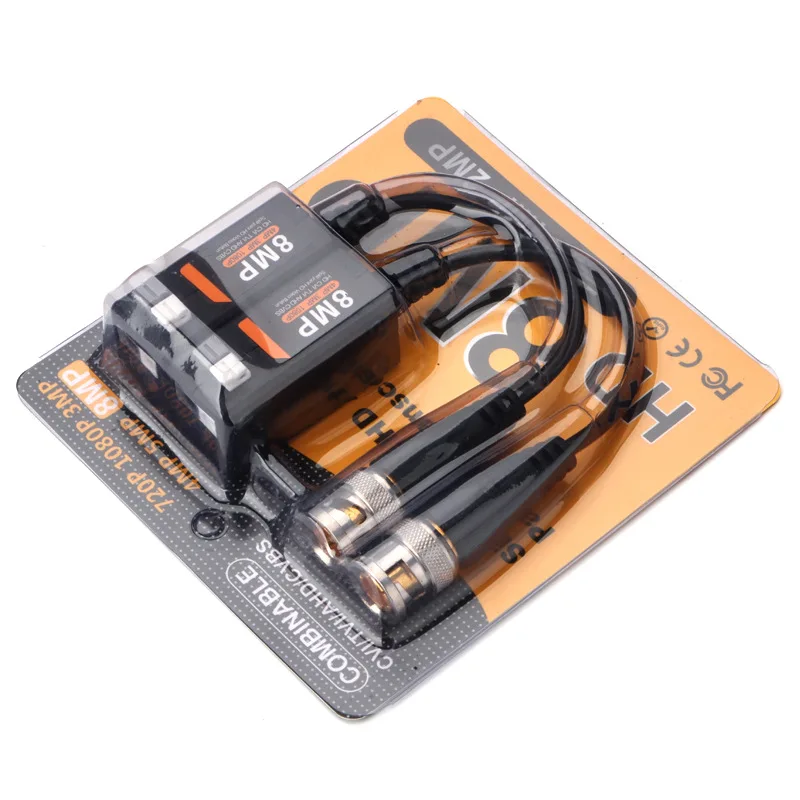

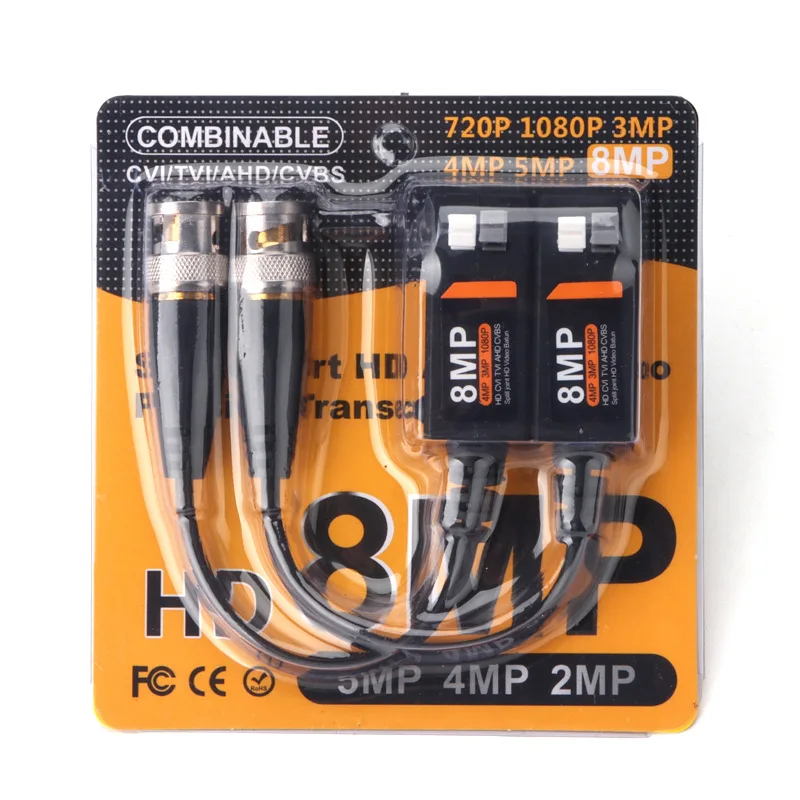

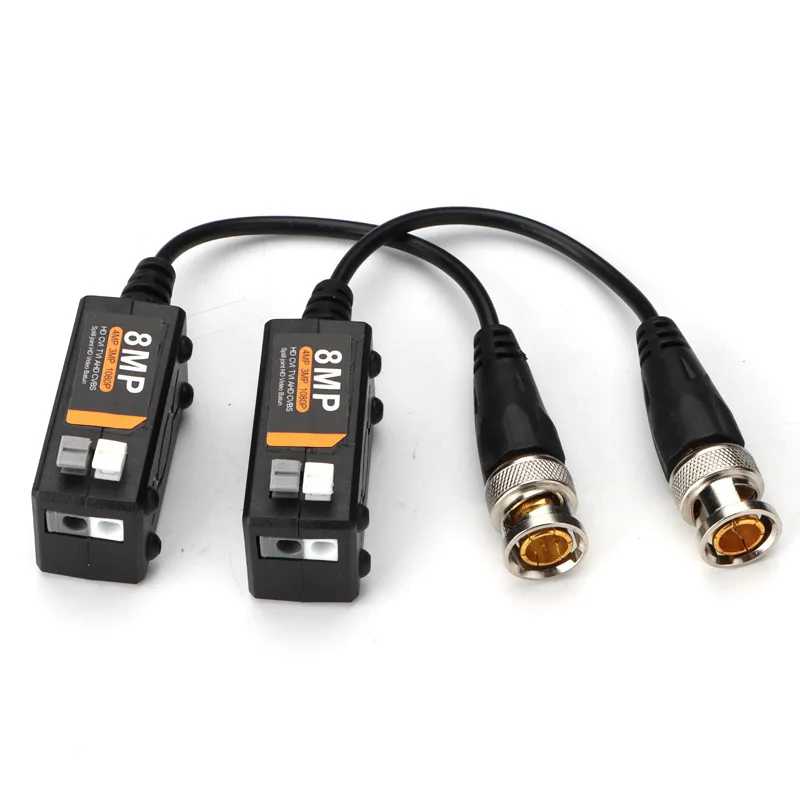

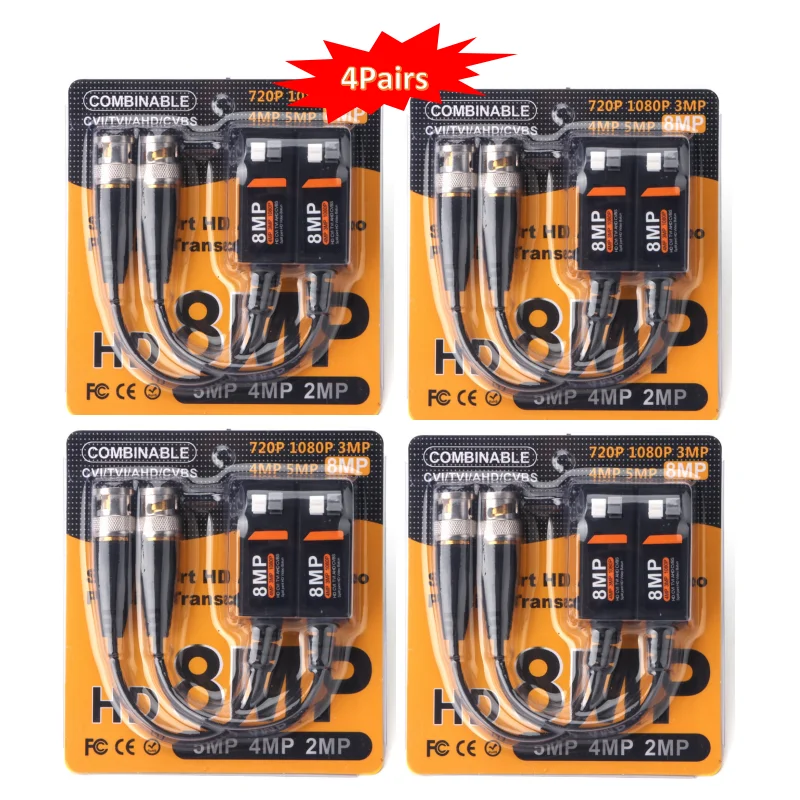

(4 Paia) Trasmettitore Video HD CCTV 5MP/8MP via Cavi a Doppia Fili per Sistemi di Telecamere di Sicurezza

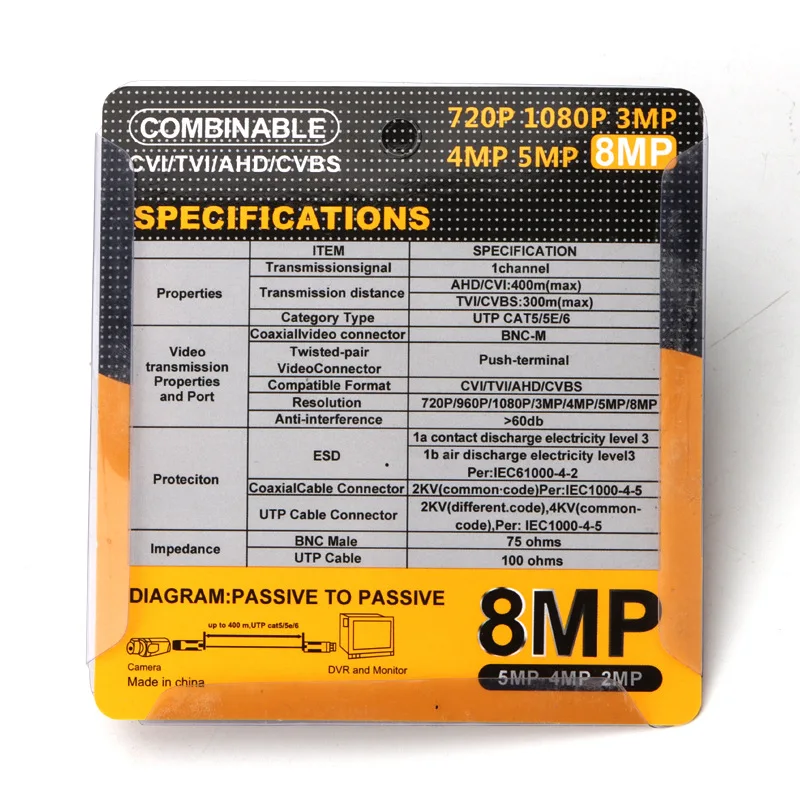

Specifiche

Nome del prodotto

Balun Video Passivo HD a Canale Singolo

Dispositivi Applicati

Telecamere CCTV, monitor, DVR, switcher, encoder IP e altre apparecchiature CCTV

Video

Formato video

HD-TVI/CVI/AHD/CVBS

Frequenza di funzionamento

DC fino a 42 MHz

Distanza massima

HDCVI

720P

1080P

4MP

5MP

6MP

4K

Video a colori

400m

300m

250m

250m

200m

200m

HDTVI

720P

1080P

3MP

5MP

8MP

/

Video a colori

200m

200m

180m

150m

150m

/

AHD

720P

960P

1080P

3MP

4MP

5MP

Video a colori

400m

400m

300m

300m

250m

250m

Video a colori Mac fino a 400 m per telecamera CVBS

Modo comune/
Reiezione in modalità differenziale

15 kHz a 42 MHz 60 dB tip.

Impedenza

Coassiale: BNC maschio 75Ω sbilanciato

UTP: Blocco terminale a pin 100Ω bilanciato

Attenuazione

1,5 dB tipico Max

Tipo di filo

Cablaggio di Rete

Cavo intrecciato non schermato (per ogni segnale video) 24-16 AWG (0,5-1,31 mm)

Tipo di categoria

UTP cat5e/6

Impedenza

100±20ohms

Resistenza del circuito DC

52 ohm per 1.000 piedi (18 ohm per 100 m)

Capacità Differenziale

19 pF/ft Max

Potenza

Nessuna alimentazione esterna richiesta

Connettore

Ingresso/uscita video

Connettore BNC maschio

Ingresso/uscita video

Blocco terminale a spinta senza utensili

Protezione

Protezione da sovratensioni

Protezione da sovratensioni a stato solido rinnovabile

Ingresso video

2KV (modalità comune), 10/700µs IEC61000-4-5/1955(GB/T1726,5-1999)

Uscita video

2KV(codice diverso), 10/700µs IEC61000-4-5/1955(GB/T1726,5-1999)

Meccanico

Alloggiamento

Plastica tecnica ABS

Colore del corpo

Nero

Dimensioni (L*W*H)

39*16*16 mm (connettore BNC e cavo esclusi)

Peso netto

40 g (coppia)

Ambientale

Temperatura di esercizio

-20℃~70℃

Umidità relativa

0~95% (non condensante)

Temperatura di stoccaggio

-40℃~100℃
