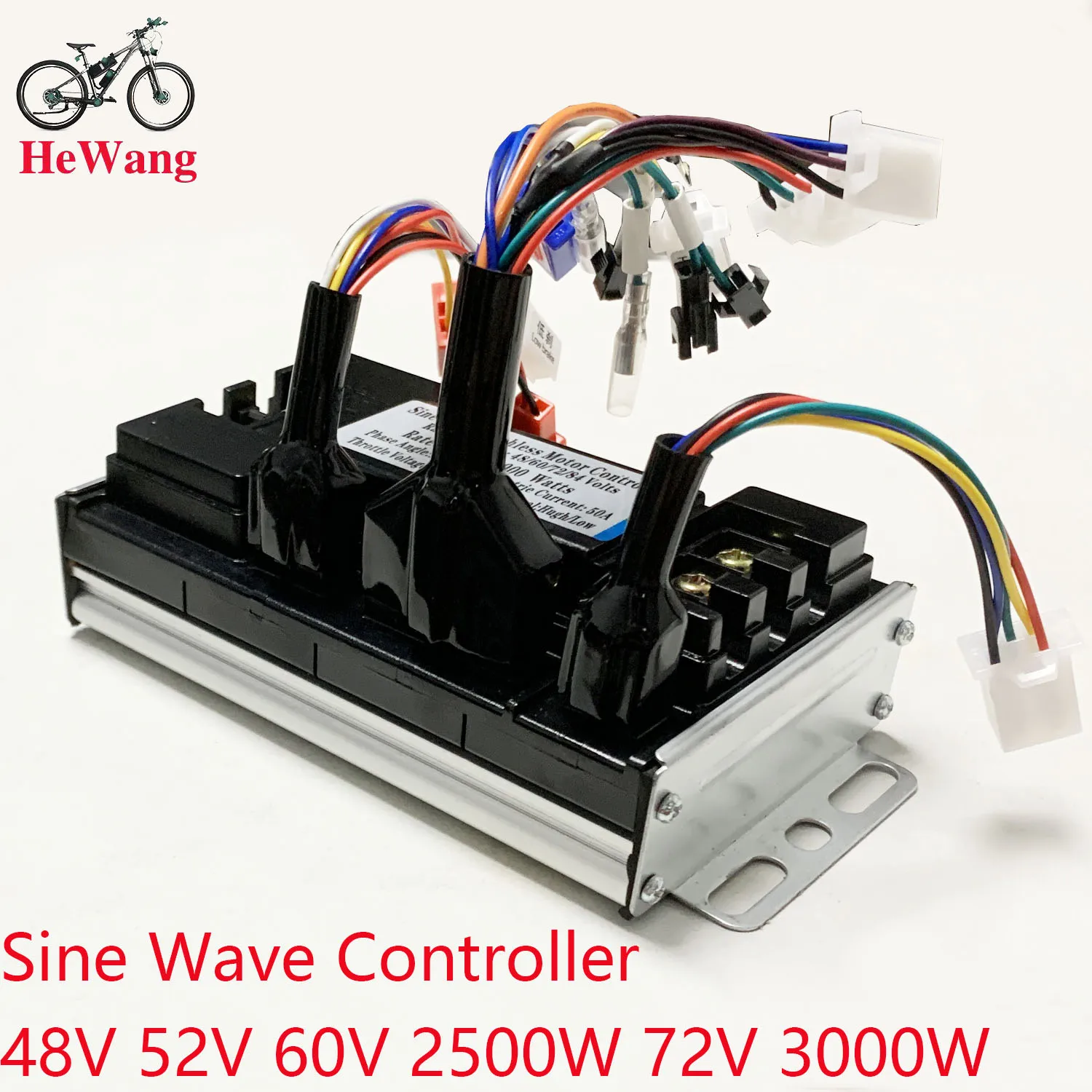

Controller a onda sinusoidale a 3 modalità 48V 52V 60V 72V 2000W 2500W 3000W E-bike Brushless moter Controller DC 50A Controller motore scooter

36/48/52/64/72/84V Onda Sinusoidale 50A 500w 1500W 2000W 3000W Controller modulo brushless a tre modalità per bicicletta elettrica E-Scooter moto

Materiale: lega di alluminio

Tensione di funzionamento: 36 V 48 V 52 V 60 V 64 V 72 V 84 V

Potenza nominale: 500-1500-2000-3000w

Corrente: 50 A

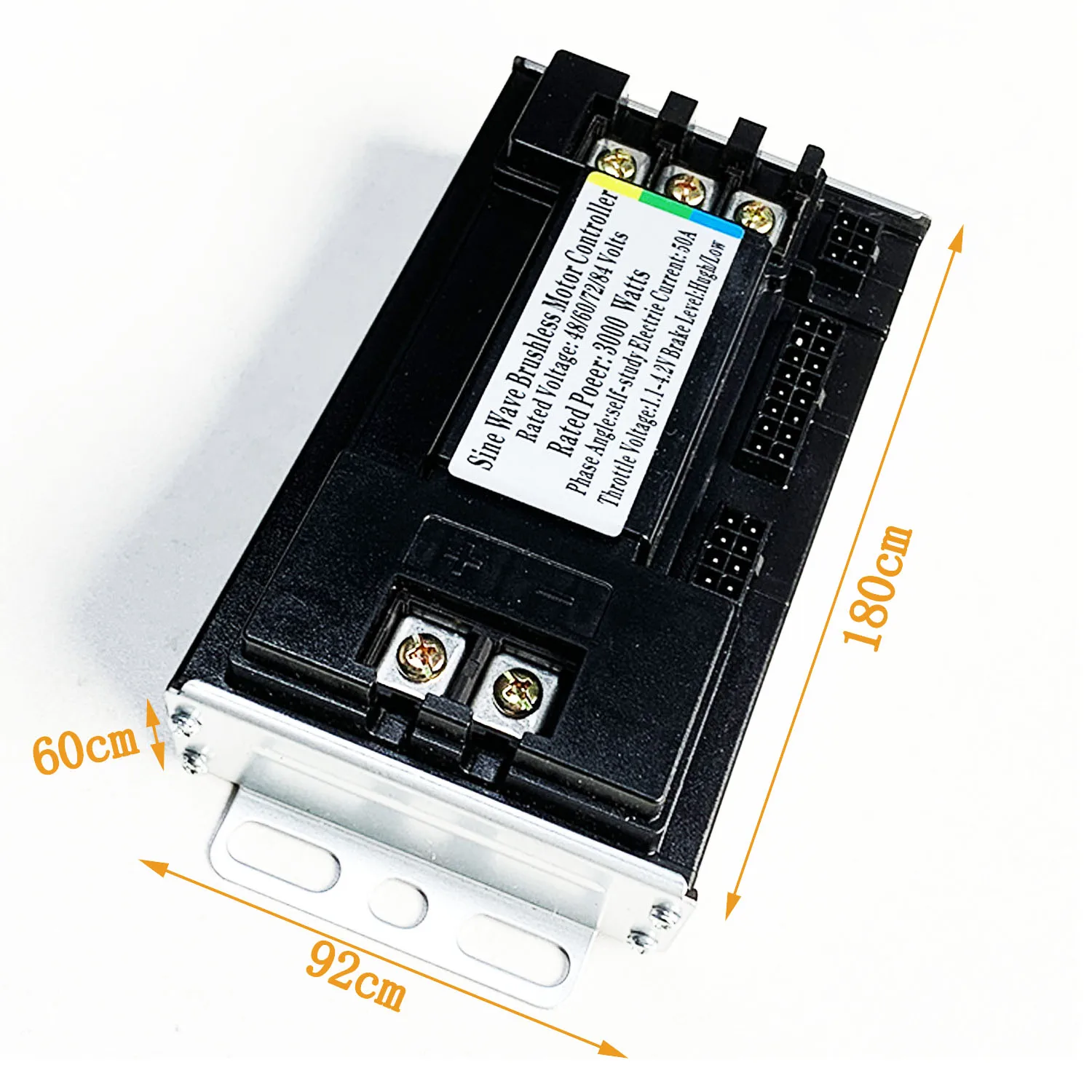

Dimensioni: 18 cm * 9,5 cm * 5 cm

Tubo MOS: SKST049N08

Funzione: cambio a tre velocità, pulsante a tre velocità, allarme antifurto, crociera intelligente, strumento LCD, strumento puntatore, freno a batteria alta, freno a batteria scarica, selezione della marcia P

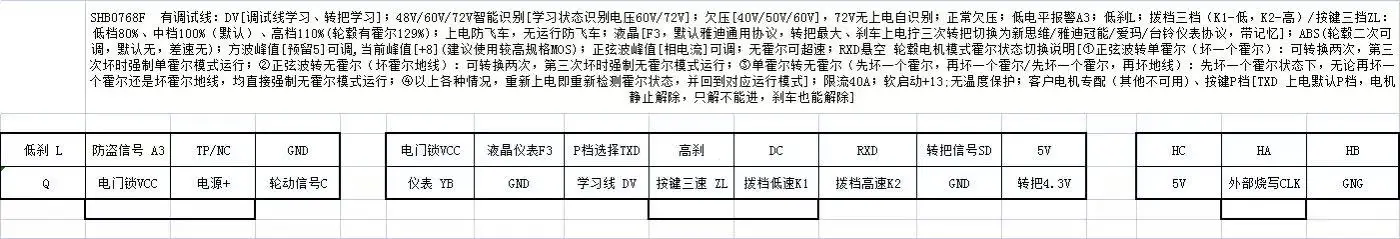

L’SHB0768F ha un cavo di debug: DV (apprendimento del cavo di debug, apprendimento dell’acceleratore);Riconoscimento intelligente 48 V/60 V/72 V (tensione di riconoscimento dello stato di apprendimento 60 V/72 V);sottotensione (40 V/50 V/60 V), autoreconoscimento all’accensione 72 V: sottotensione normale: allarme di basso livello A3: freno basso L;cambio a tre velocità (K1-basso, K2-alto) / pulsante a tre velocità ZL: marcia bassa 80%, marcia media 100% (predefinita), marcia alta 110% (129% con effetto Hall del mozzo della ruota);alta marcia Antiscivolo elettrico, antiscivolo senza corsa: LCD [F3, protocollo generale Yadi predefinito, acceleratore massimo, accensione e accensione dell’acceleratore tre volte per passare al protocollo dello strumento New Thinking/Yadi Guanneng/Emma/Tailing, con memoria]: ABS (secondo centrale ruota regolabile, no predefinito, no differenziale): picco onda quadra [riservato 5] regolabile, picco di corrente [+8] (si consiglia di utilizzare un MOS con specifiche più elevate);picco dell’onda sinusoidale [corrente di fase] regolabile: nessuna velocità eccessiva: modalità motore a ruota sospesa RXD Istruzioni di commutazione dello stato Hall

[1 Onda sinusoidale per effetto Hall singolo (un effetto Hall è interrotto): l’interruttore può essere commutato due volte.La terza volta che l’interruttore fallisce, il sistema viene costretto nella modalità effetto Hall singola.

2 Onde sinusoidale senza effetto Hall (guasto del cavo di terra con effetto Hall): l’interruttore può essere commutato due volte.La terza volta che l’interruttore fallisce, il sistema viene costretto in nessuna modalità effetto Hall.

3 Effetto Hall singolo senza effetto Hall (un effetto Hall è interrotto prima, quindi l’altro effetto Hall è interrotto / un effetto Hall è interrotto prima, quindi il filo di terra è interrotto): Se un effetto Hall è interrotto prima, il sistema è forzato in nessuna modalità effetto Hall, indipendentemente dal fatto che l’effetto secondo Hall o il filo di terra effetto Hall siano rotti.

4 In tutte le situazioni di cui sopra, l’accensione ricontrolerà lo stato dell’effetto Hall e tornerà alla modalità operativa corrispondente.]Limite di corrente 40A; Avvio graduale +13: nessuna protezione termica; Personalizzato per i motori dei clienti (altri non sono disponibili); Posizione P con pulsante [TXD viene impostata automaticamente sulla posizione P all’accensione.Il motore viene rilasciato dal fermo, ma solo rilasciato, non in avanti.Il freno può anche essere rilasciato.]

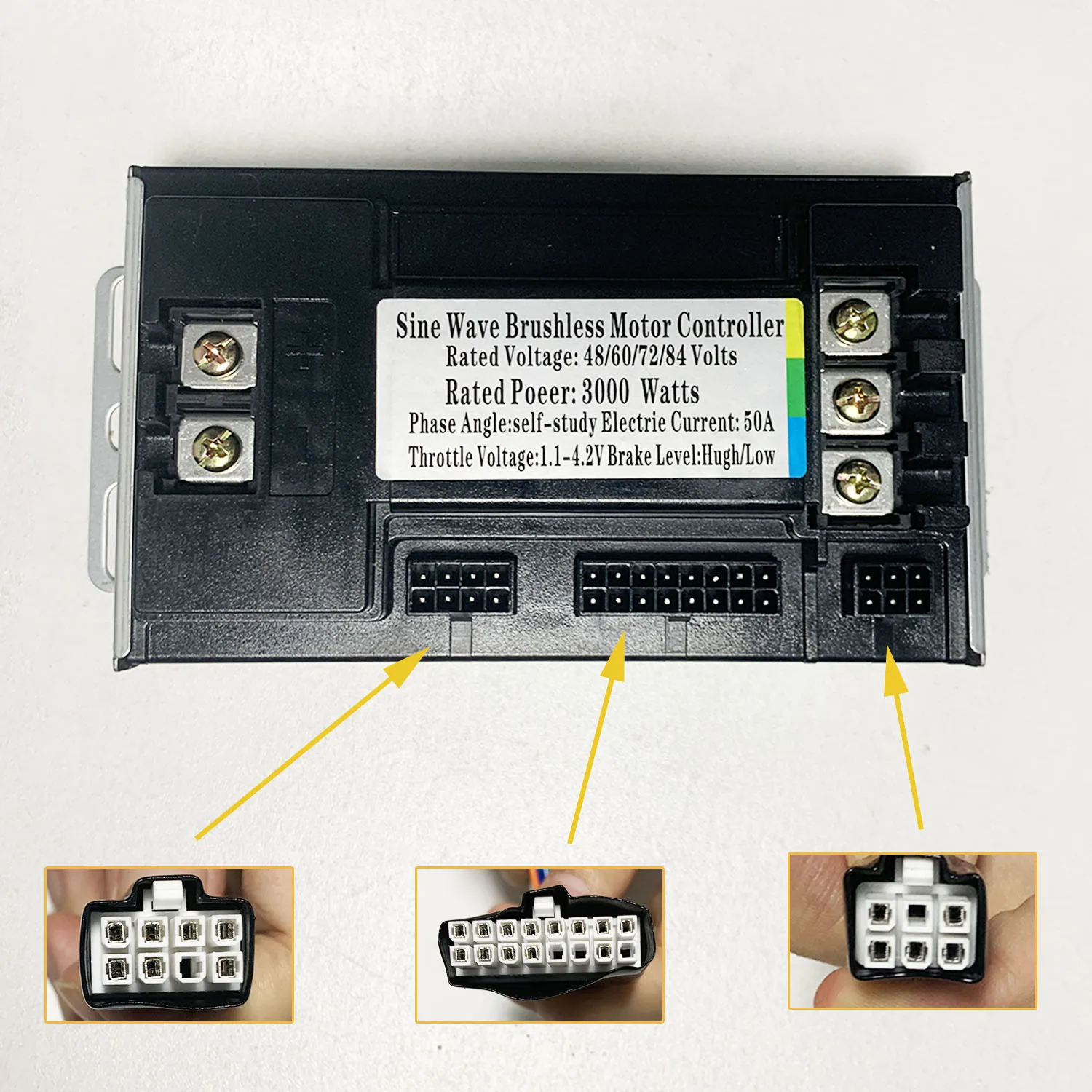

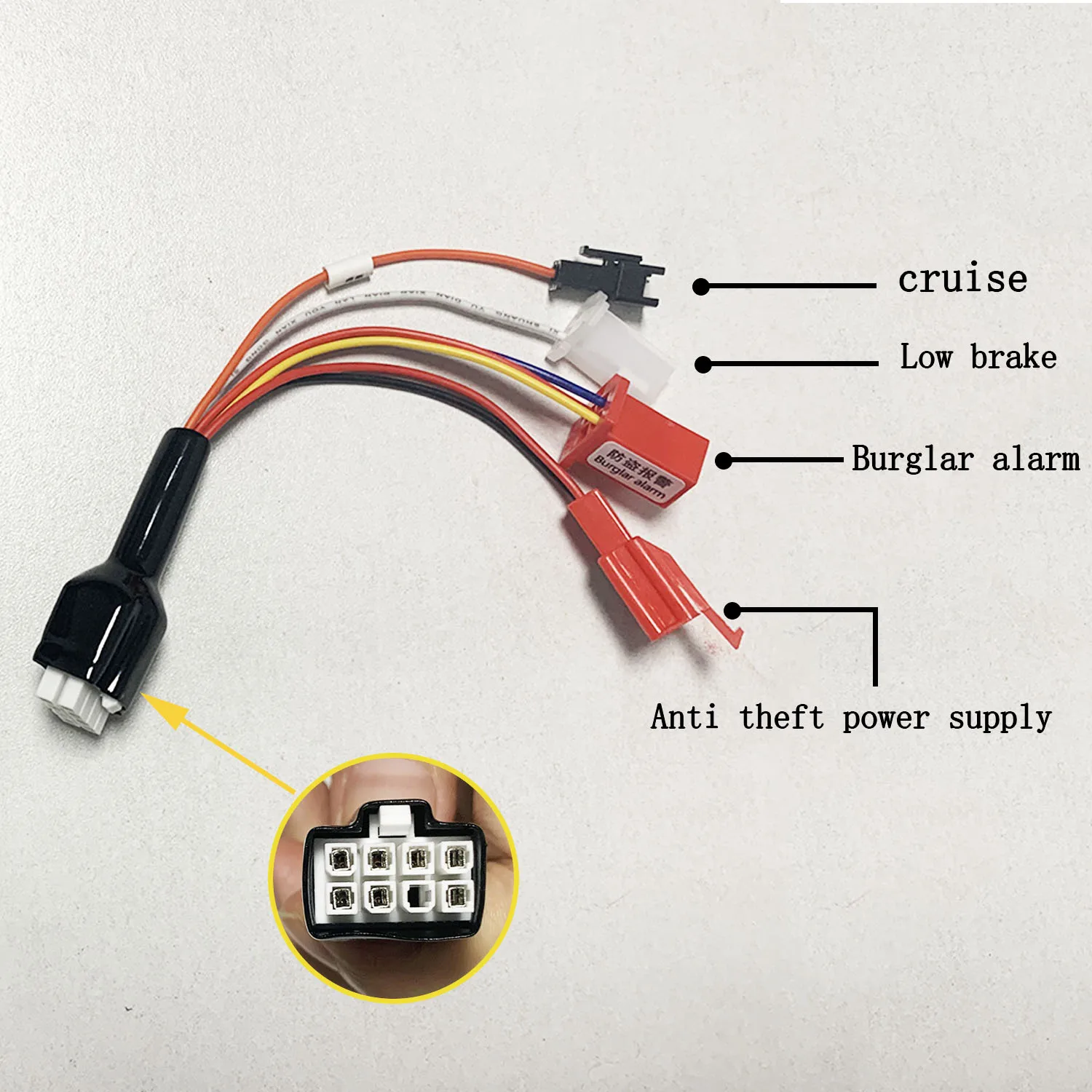

低L Freno basso L

Segnale antifurto 信号 A3 A3

TP/NC

GND

电VCC Serratura elettrica VCC

F3; Misuratore LCD F3

高; Freno alto

CC

RXD

信号SD; Segnale turbo SD

5 volte

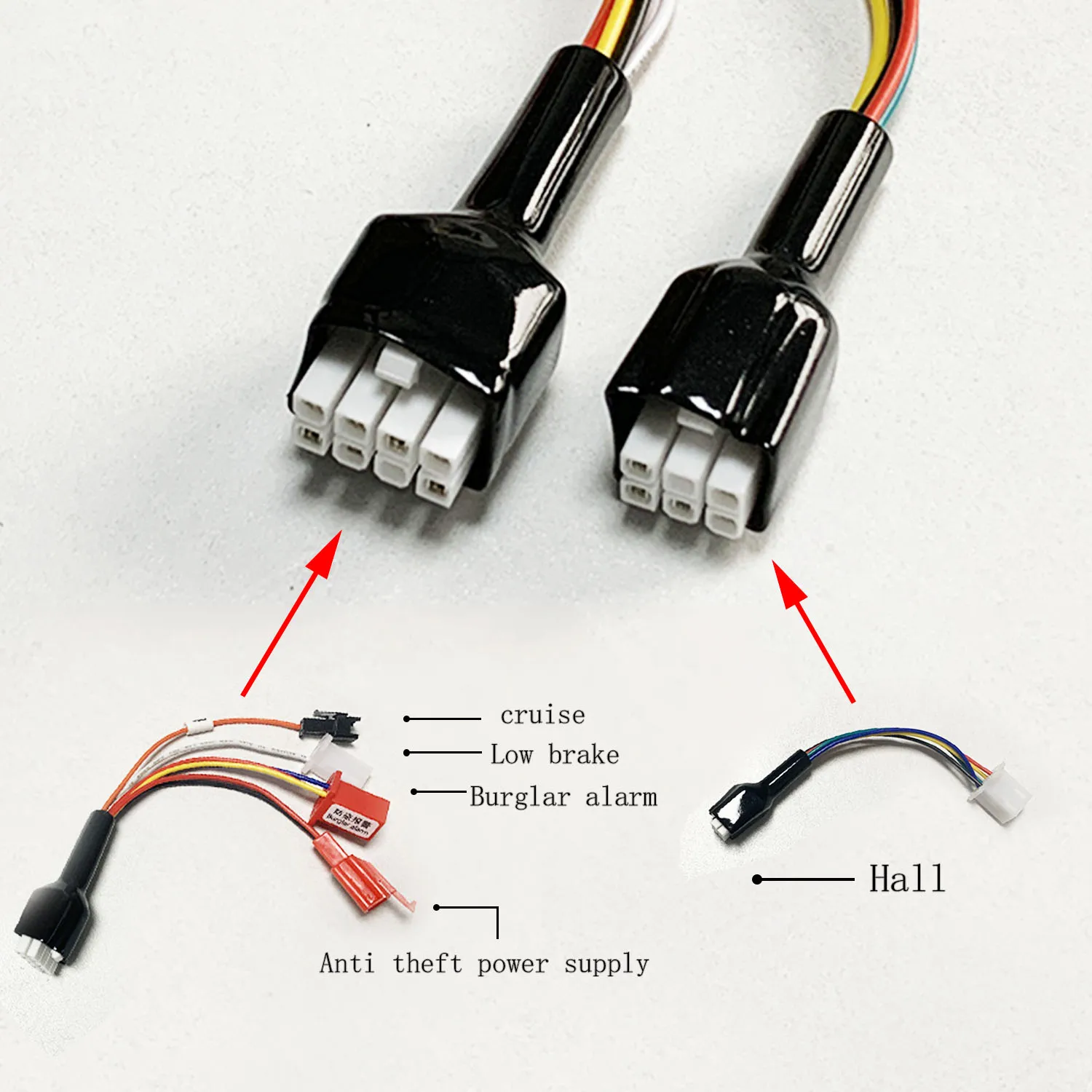

HC

HA

HB

电vcc: serratura elettrica VCC

☻+: Alimentazione +

信号c: Segnale di movimento della ruota C

YB: strumento YB

GND: GND

D: Q

线 DV: cavo di apprendimento DV

三ZL: pulsante ZL a tre velocità

低K1: cambio a bassa velocità K1

高K2: cambio ad alta velocità K2

GND: GND

4,3 V: Turbo 4,3 V

5 V: 5 V

CLK: CLK di programmazione esterna

GND: GND
