Specifiche FPV

Controller di volo

F405

ESC

ESC diviso da 60 A *6

Motore

3115-900 kv

Elica

1050-3

Tensione in ingresso

Batteria LiPo 3S-6S

Batteria consigliata

LiHV 6S 10000mAh 75C

Peso vuoto (batteria non inclusa)

1540 g

Carico utile nominale

4 kg

Carico utile massimo

5 kg

Peso di decollo MTOW/max

8,5 kg

Distanza massima del telecomando

10 km+

Tensione operativa

LiPo/6S LiHv

Tempo di volo stazionario del carico nominale
(0 atteggiamento, <2° livello del vento)

10 minuti

Tempo di volo stazionario a pieno carico
(al livello del mare, <2° livello del vento)

8 minuti

Angolo di inclinazione massimo

360°

Velocità di volo orizzontale massima
(al livello del mare, <2° livello del vento)

145 km/h

Altitudine massima al decollo

5000 metri

Velocità massima di ascendenza

15 m/s

Velocità di discesa massima

20 m/s

Livello massimo di resistenza al vento

6

Velocità angolare massima predefinita

Asse del passo: 670°/s;
Asse del rotolo: 670°/s;
Asse imbardato: 670°/s

Banda di frequenza del ricevitore

ELRS 915Mhz (altre bande possono essere personalizzate)

Potenza di trasmissione VTX (predefinita 3 W)

25 mW/1,6 W/2 W/2 2,5 W/3 W

Banda di frequenza di trasmissione VTX

5,8 Ghz (altre bande possono essere personalizzate)

Antenna di trasmissione VTX SWR

＜1.5

Guadagno dell’antenna di trasmissione VTX

3 dB

Dimensioni (Lunghezza * Larghezza * Altezza)

540*610*48 mm

Distanza traino

552 mm

Materiale del telaio

T300 Fibra di carbonio

Temperatura operativa

-10℃ a 40℃

Sistema di posizionamento GPS
(L’impostazione predefinita non viene fornita con questa funzione, può essere opzionale)

Precisione di volo stazionario (modalità GPS)

Verticale: ±0,5 m
(quando il barometro funziona normalmente)
Orizzontale: posizionamento orizzontale ± 1M (GPS)

Precisione del ritorno a casa (modalità GPS)

±1m

Specifiche del motore

Potenza massima

1930W

Corrente massima

72,27 A

Valore KV

900 kv

Numero di poli magnetici

14

Dimensioni dello statore

φ32*14 mm

Dimensioni di montaggio

M3 19*19mm

Dimensioni delle viti per il motore

M3-10 mm

Peso per motore

115 g

Numero totale di motori

6

Filo di rame

220°C Filo smaltato resistente alle alte temperature
(filo di avvolgimento multifilo)

Lamani di acciaio al silicio

Lamani di acciaio al silicio da 0,2 mm

Acciaio magnetico

Piastrelle NdFeB del rotore 48SH

Albero

Albero in acciaio con nucleo leggero e ad alta resistenza

Materiale alloggiamento

SUM24L o 20# acciaio

Grafico degli effetti di forza

Pagina allegata

Specifiche dell’elica

Diametro

250 mm

Pitch

5 pollici

Numero di pale per elica

3

Diametro del foro di montaggio

5 mm

Materiale

GFR-nylon

Colore

Nero

Peso per lama

24,5 g

Numero di eliche per drone

CCW*3,CW*3

Specifiche FC

Processore/controller di volo

STM32F405

Giroscopio

ICM42688-P

Barometro

Bosch BMP280

OSD

AT7456E

Scatola nera

16 MB

Interruttore a doppia fotocamera

SI

Interfaccia dedicata DJI

SI

Porta USB

Tipo C

Ingresso tensione

Batteria LiPo 3S-8S

BEC

5 V/3 A; 9 V/2 A

Numero di Uart

5

Uscita ESC

8 set

Protocollo I2C

SI

Passo del foro di montaggio

30,5*30,5 φ4 mm

Firmware

Betaflight

Specifiche dell’ESC diviso

Controller principale ESC

AT32F421K8U7

MOSFET

MOSFET ad alte prestazioni

Ingresso tensione

Batteria LiPo 3S-6S

Corrente continua

60A

Corrente di picco

65 A (10 secondi)

Telemetria ESC

SI

Protocollo ESC

DShot 150/300/600

Dimensione

41 * 21 * 11 mm

Firmware

AM32_AT32DEV_F421_1.99

Quantità ESC della macchina

6

Specifiche PDB

Modello

PDB6-100AM

Amperometro di bordo

SI

BEC

SÌ (5 V-3 A/12 V-3 A)

Ingresso tensione

Lipo 3-12S

Corrente continua

100A (circuito singolo)

Corrente di picco

105 A (circuito singolo)

Rapporto di amperometro

185

Passo del foro di montaggio

30,5 * 30,5 mm

Dimensione

55 * 52 mm

Specifiche del ricevitore
(altri cinturini possono essere personalizzati)

Frequenza operativa

915 Mhz

Protocolli del ricevitore

ELRS

Frequenza massima di aggiornamento del ricevitore

200 HZ

Frequenza minima di aggiornamento del ricevitore

25 HZ

Potenza di restituzione

50 mW

Ingresso tensione

CC 4,5-5 V

Dimensioni del ricevitore

12 * 12 * 2 mm

Peso

0,6 g (solo ricevitore)

Tipo di antenna del ricevitore

Forma “T”

Specifiche della fotocamera

Sensore

Sensore di luce nera da 1/2,7 pollici

Risoluzione orizzontale

1500TVL

Formato video

PAL/NTSC (opzionale)

Rapporto immagine

16:9

Ampia gamma dinamica

Super WDR

Illuminazione scarsa

0,00001 Lux

Lente

2,1 mm

Otturatore elettronico

PAL: 1/50-100.000SEC.NTSC:1/60-100.000

Uscita video

CVBS

FOV

135°

Giorno/Notte

Colore/AR Luce nera/Auto

Dimensioni

19 mm * 19 mm

Ingresso di tensione ampio

CC 5 V-20 V

Temperatura operativa

-20℃~70℃

Peso

6 g

Specifiche VTX
(altri cinturini possono essere personalizzati)

Potenza di trasmissione

25 mW/1,6 W/2 W/2 2,5 W/3 W

Uscita predefinita

5,8 Ghz/3 W

Frequenza operativa

4990-5945Mhz

Numero di canali

72CH

Formato video

PAL/NTSC

Interfaccia antenna

MMCX

Microfono incorporato

No

Protocolli supportati

Tramp IRC

Sintonizzazione dei parametri OSD

Sì

Ingresso tensione

DC7-28V (batteria LiPo 2-6S)

Dimensione complessiva

53 * 31 * 14 mm

Distanza del foro di montaggio

20 mm * 20 mm

Peso

19 g

Distanza massima effettiva del segnale
(Nessuna interferenza, nessuna ostruzione)

10 km+

Cavo adattatore

Cavo MMCX (pin femmina)-SMA (foro interno) *1

Antenna VTX

Antenna rotativa destra con pin femmina SMA da 5,8 Ghz 14 cm

Specifiche ANT

Banda di frequenza applicabile

5,8 Ghz

Frequenza di lavoro

4990-5945Mhz

Polarizzazione rotativa sinistra/destra

RHCP

Guadagno antenna

3 dB

80°

SWR

<1.5

Interfaccia antenna

SMA

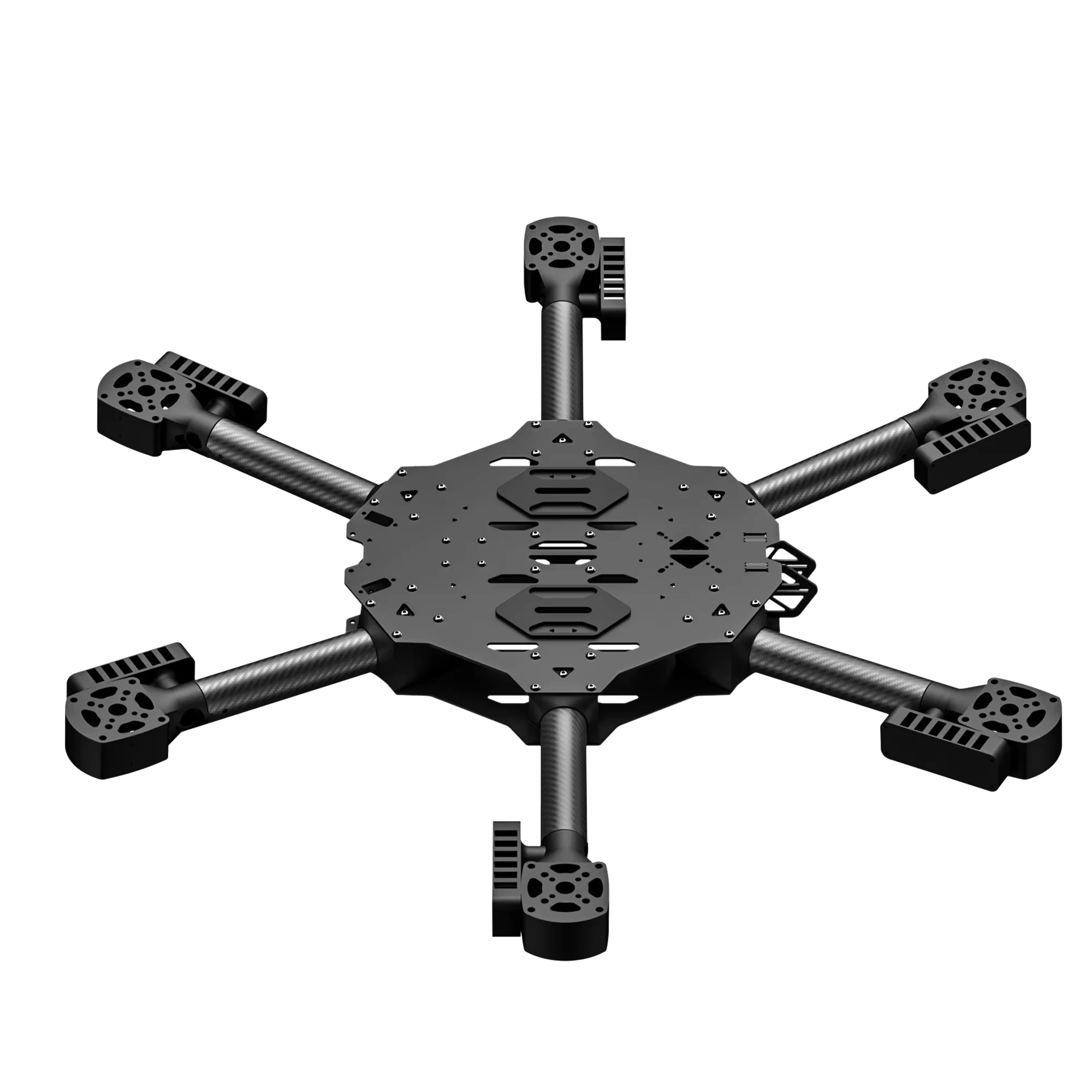

Specifiche del telaio

Dimensioni (L*P*A)

540*610*48 mm

Distanza traino

552 mm

Peso del telaio

1019 g

Materiale del telaio

T300 Fibra di carbonio

Materiale del bullone

Acciaio legato di grado 12.9

Materiale della parte dello stampaggio a iniezione

Nylon con fibra mista

Tipo di batteria consigliato

Capacità nominale

8000 mAh

Tensione nominale

22,2 V

Metodo di combinazione

6S1P

Tasso di scarico

75°C

Quantità di batterie consigliata

2 pezzi

Tipo di batteria

Lipo

Peso

Circa 1062 g ± 30 g
