Parametri del prodotto:

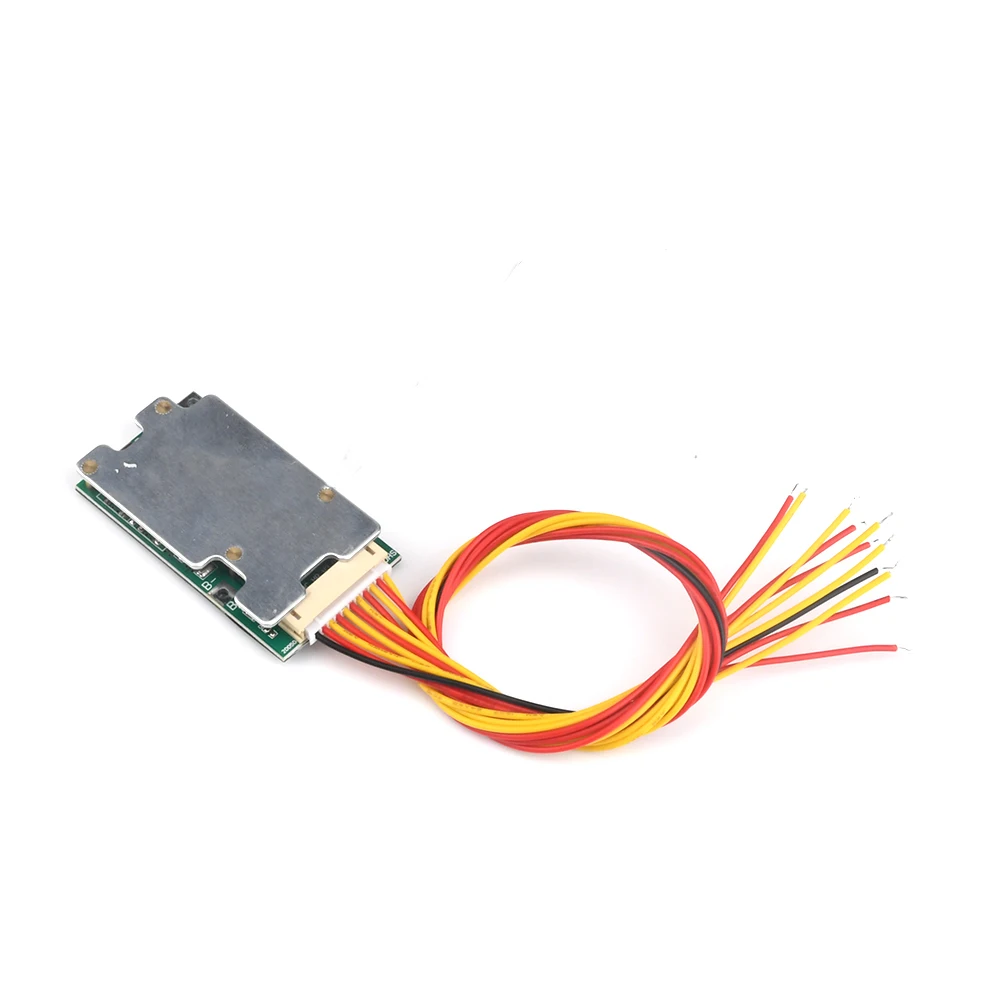

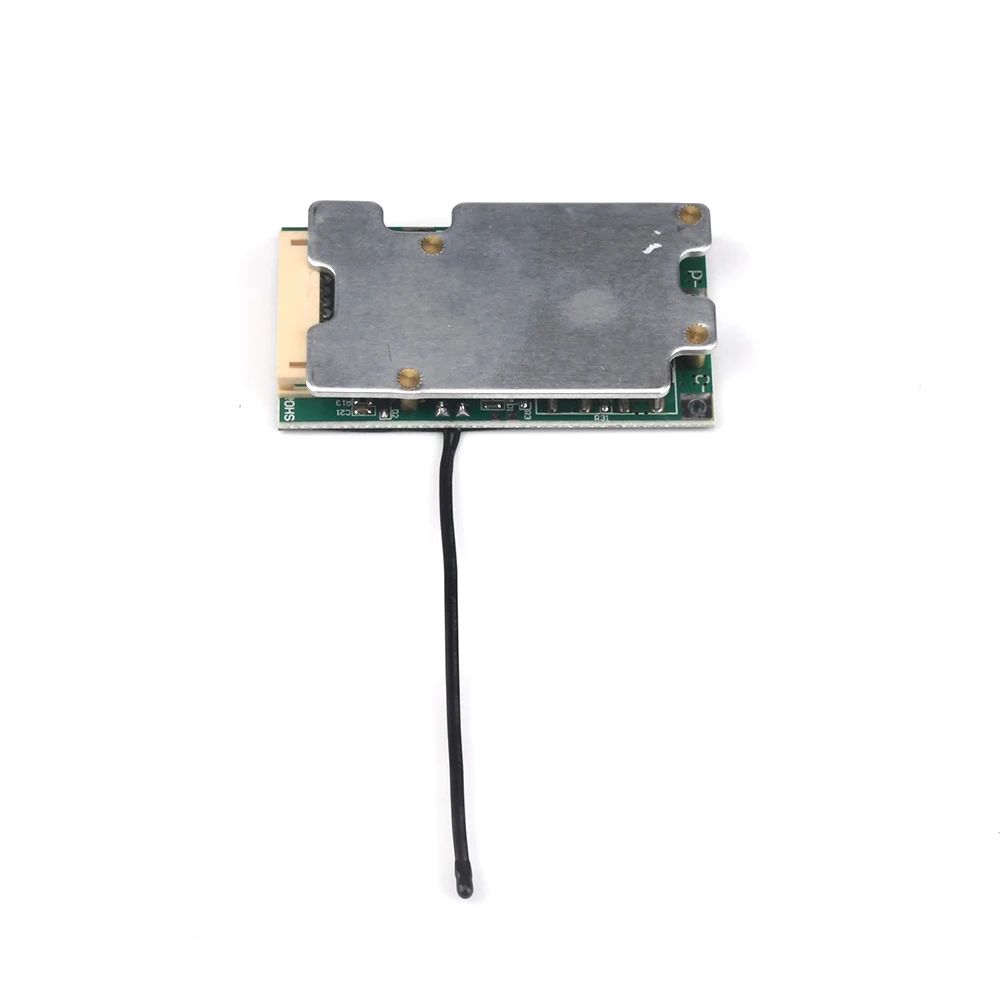

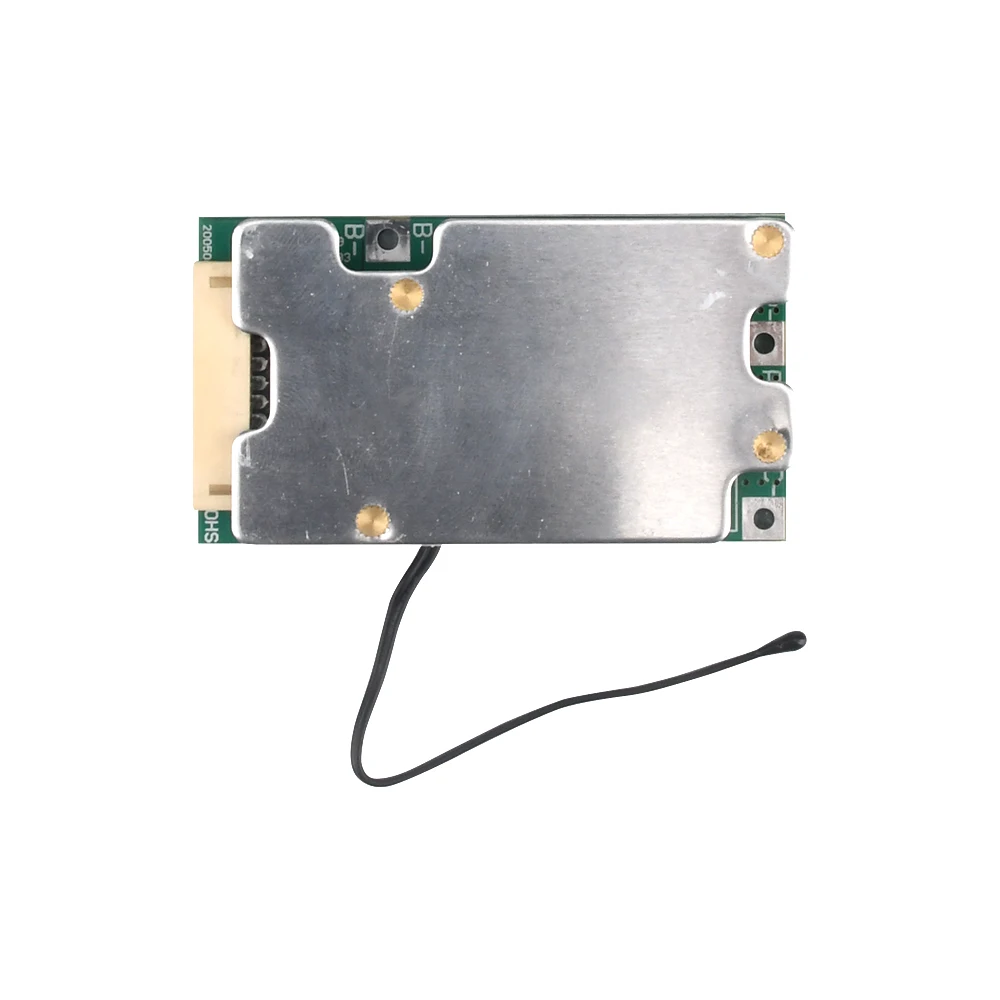

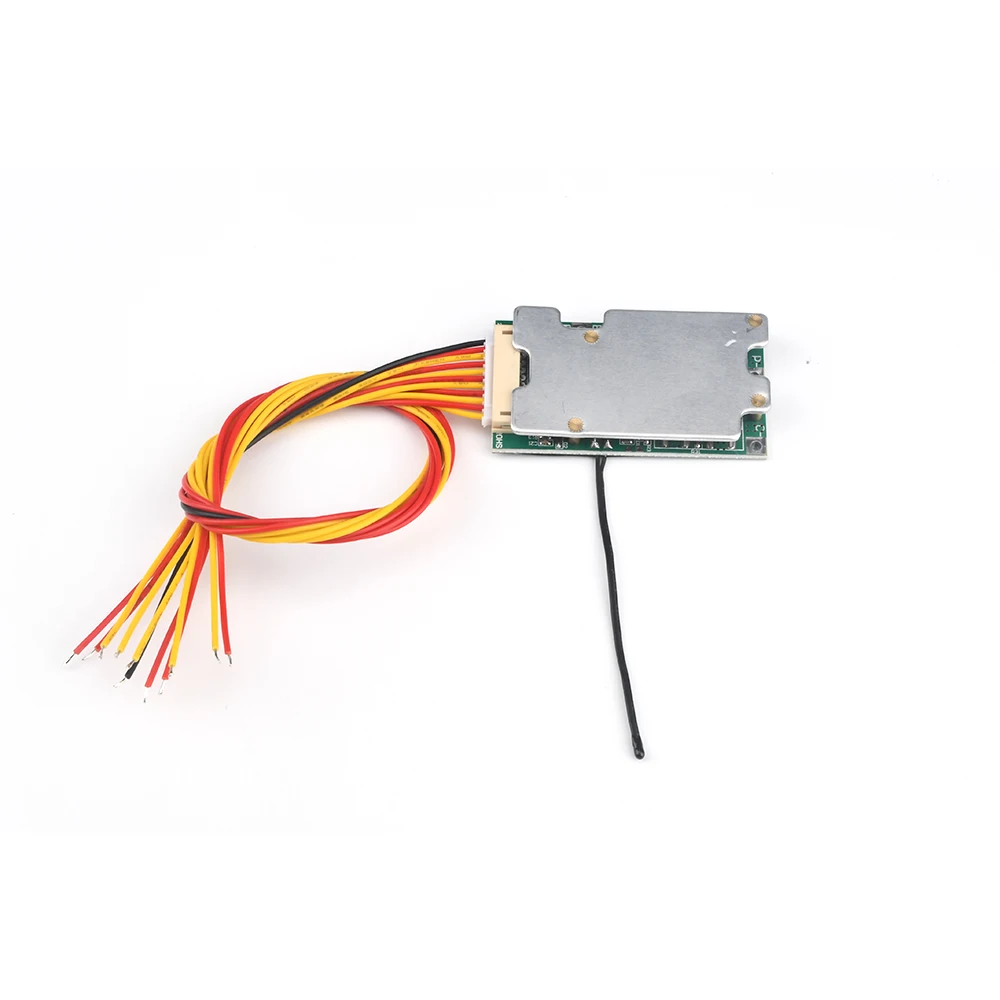

Modello: porta divisa serie 10 36V/30A
Voltaggio e potenza applicabili: 36 V < 1000 W
Tipo di batteria applicabile: batteria ternaria da 3,7 V, batteria al litio ossido di cobalto ossido di litio manganese
Descrizione della funzione: Batteria al litio – protezione da sovraccarico; Protezione da scarica eccessiva; Protezione da sovracorrente; Protezione da cortocircuito in uscita.
Corrente di lavoro massima: 40AMAX
Corrente massima di lavoro continuo: 25 A MAX
Tensione di protezione da sovraccarico: 2,6 V
Tensione di protezione da sovraccarico: 4,25 V
Corrente di carica: 10 A MAX
Funzione di ricarica bilanciata: con questa funzione, la tensione bilanciata è 4,2 V
Campo di applicazione: veicoli elettrici; Auto rotante; Ciclomotore elettrico; Kick scooter; Invertitori, ecc
Dimensioni esterne: lunghezza 64 mm * larghezza 35 mm * spessore 9 mm
Peso unitario: 60 g
Passaggi di cablaggio:
(1) Collegare il cavo di raccolta a ciascuna sezione della batteria per garantire un collegamento efficace del cavo.Assicurarsi che il potenziale singolo all’estremità della spina del cavo aumenti o diminuiscano in sequenza.La sequenza potenziale è coerente con la sequenza potenziale della presa all’estremità della scheda di protezione e corrisponde a -.
(2) Saldare il cavo B della scheda protettiva al negativo totale B – del pacco batteria.
Assicurarsi che i punti di saldatura siano solidi, affidabili e abbiano una buona conduttività elettrica.Non ci sono potenziali pericoli come compressione o attrito nella posizione del cablaggio e il cablaggio è fluido e breve.Evitare che saldature, oggetti conduttivi o cavi cadano, si attacchino o entrino in contatto con la piastra protettiva.
(3) Collegare la spina del cavo a nastro alla presa della scheda protettiva.
Innanzitutto, completare la saldatura del cavo B della scheda di protezione al cavo B negativo totale del pacco batteria, quindi collegare la spina del cavo alla presa della scheda di protezione,
Assicurarsi che la connessione tra la spina del cavo e la presa della scheda di protezione sia in posizione, senza che oggetti sotto tensione o cavi entrino in contatto con la scheda di protezione e adottare misure di fissaggio.
(4) B+e c – sono collegati rispettivamente ai terminali positivo e negativo dell’interfaccia di ricarica.
Assicurarsi che gli altri conduttori siano correttamente isolati durante il processo di saldatura per evitare cortocircuiti.
La tensione del pacco batteria testata per l’interfaccia di scarica e l’interfaccia di ricarica è coerente con la tensione del pacco batteria, con polarità e posizione di cablaggio corrette.

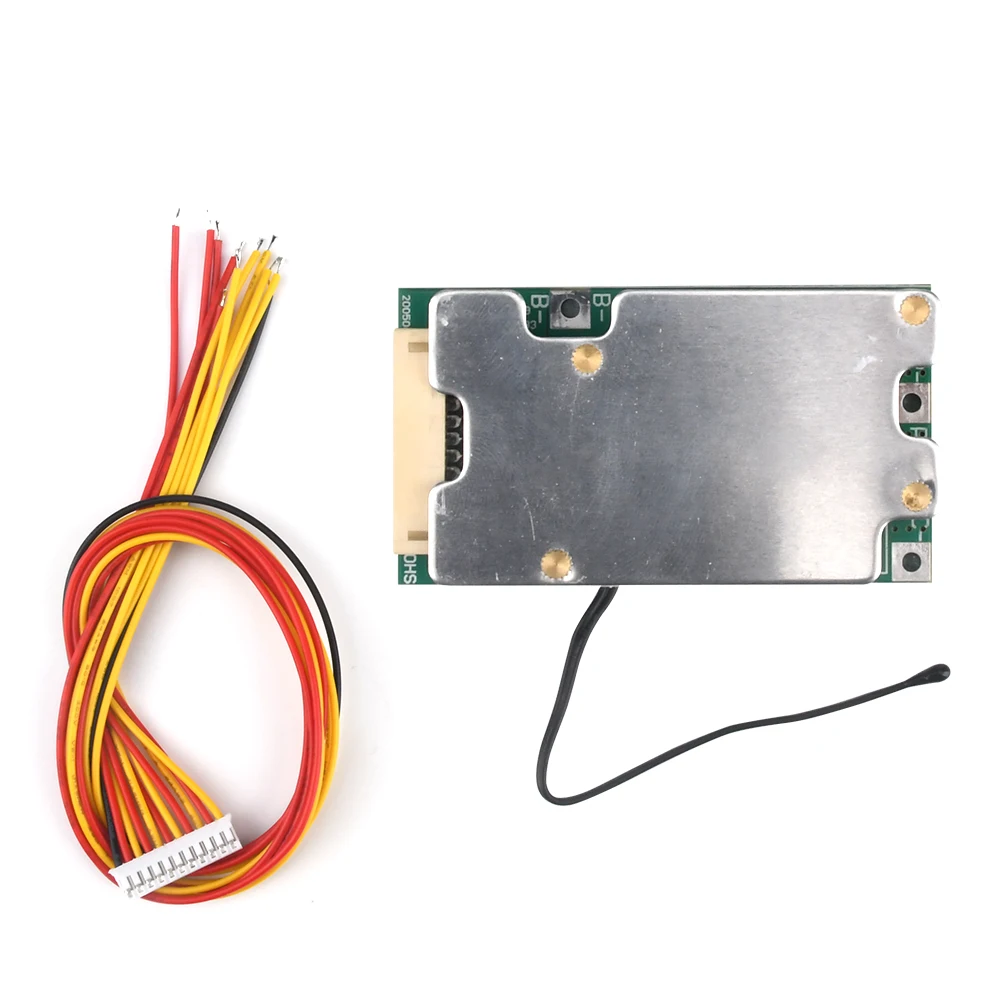

Lista di spedizione
1 * Scheda di protezione
