Caratteristiche del prodotto:
1. Monitora con precisione la tensione della batteria per garantire il funzionamento sicuro e stabile di ogni cella.
2. Supporta un’uscita continua di 30A, soddisfacendo le esigenze dei veicoli elettrici ad alte prestazioni.
3. Circuito di bilanciamento integrato per prolungare la durata della batteria e migliorare le prestazioni complessive
4. Sistema intelligente di controllo della temperatura per prevenire il degrado delle prestazioni o i danni causati da temperature elevate

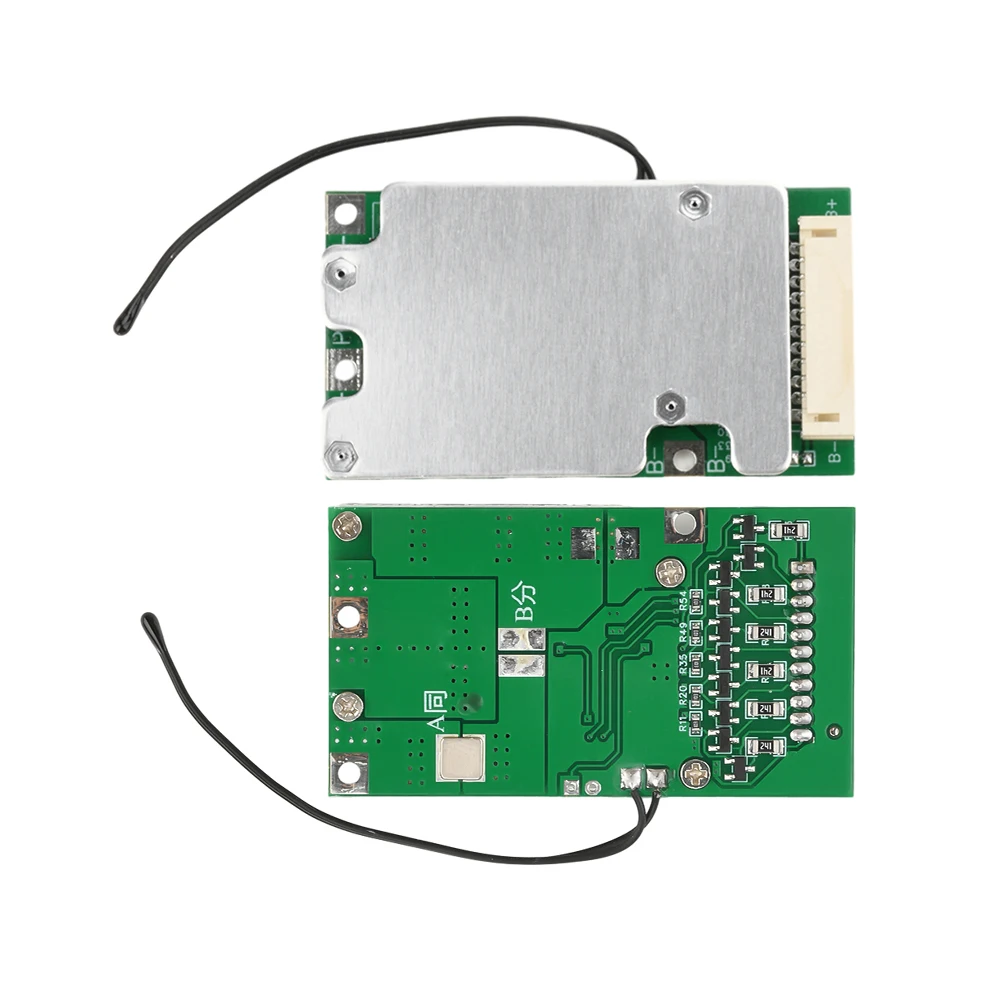

5. Utilizza MOSFET e condensatori di alta qualità per garantire affidabilità e una lunga durata.
Specifiche del prodotto:
Tensione di carica: DC 36V
Protezione da sovraccarico, protezione da scarica eccessiva, protezione da sovracorrente, protezione da cortocircuito in uscita
Corrente operativa massima: 30A MAX
Corrente di scarica continua: 20A MAX
Tensione di protezione da sovrascarica: 2,6 V
Tensione di protezione da sovraccarico: 4,25 V
Corrente di carica: 20A MAX
Apparecchiature con funzione di carica di equalizzazione; tensione di equalizzazione 4,2V
Protezione della temperatura: scarica ad alta temperatura 75°C; carica a bassa temperatura -7°C
Tipi di batterie compatibili: batterie ternarie da 3,7V, batterie al litio cobalto ossido, batterie al litio manganese ossido.

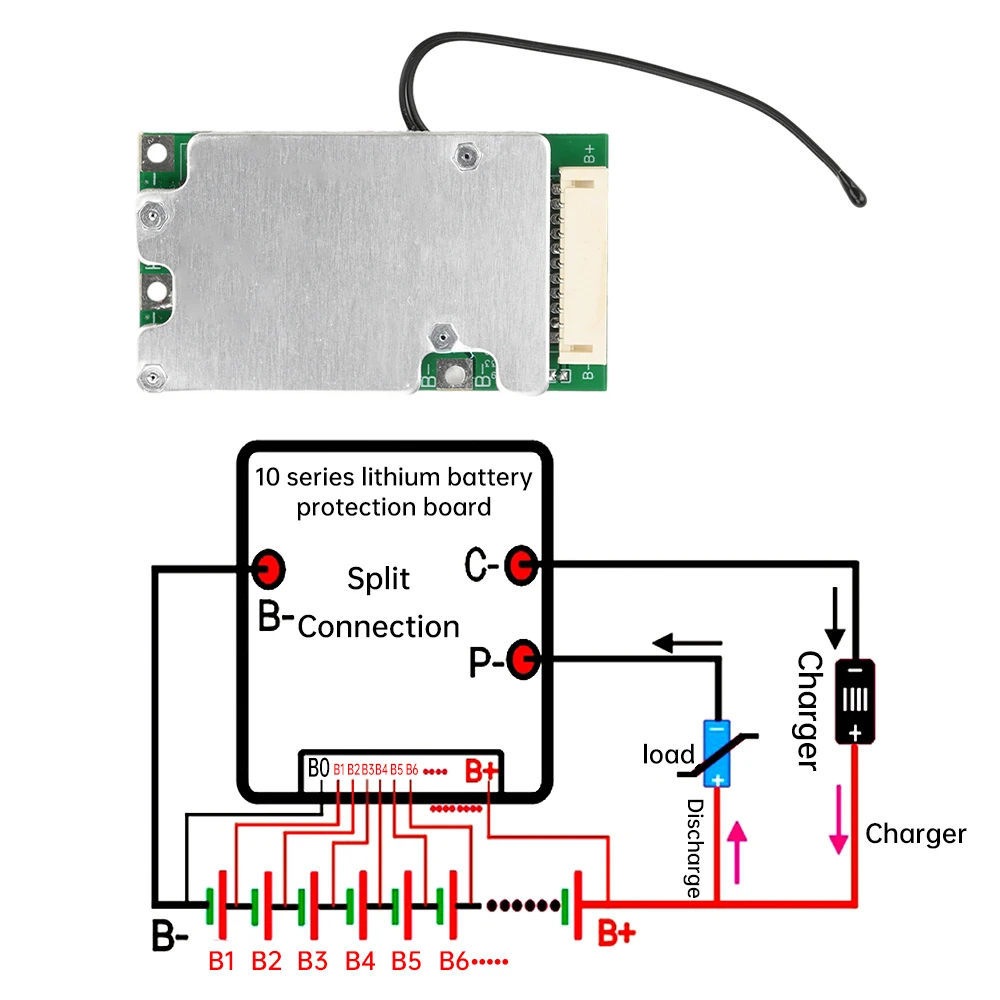

Procedura di cablaggio:
(1) Collegare il cavo a nastro a ciascuna cella della batteria, assicurando una connessione sicura. Assicurarsi che la sequenza di potenziale all’estremità del connettore del cavo a nastro sia in aumento o in diminuzione sequenziale. La sequenza di potenziale deve corrispondere a quella delle prese sulla scheda di protezione, con ogni potenziale corrispondente uno a uno.
(2) Saldare il terminale B- della scheda di protezione al terminale negativo comune (B-) del pacco batteria. Assicurarsi che il punto di saldatura sia sicuro, affidabile e abbia una buona conducibilità elettrica. Instradare i fili in modo che non vi sia rischio di schiacciamento o attrito; il percorso dovrebbe essere regolare e il più corto possibile. Evitare che saldature, oggetti conduttivi o fili cadano, si attacchino o entrino in contatto con l’interno della scheda di protezione.
(3) Collegare il connettore del cavo a nastro alla presa sulla scheda di protezione. Per prima cosa, completare la saldatura del terminale B- della scheda di protezione al terminale negativo comune (B-) del pacco batteria. Successivamente, collegare il connettore del cavo a nastro alla presa sulla scheda di protezione, assicurandosi che la connessione sia salda e che nessun oggetto o conduttore sotto tensione entri in contatto con la scheda di protezione. Adottare le misure appropriate per garantire la sicurezza della connessione.
(4) Collega B+ e C- rispettivamente ai terminali positivo e negativo dell’interfaccia di ricarica. Assicurati che gli altri cavi siano adeguatamente isolati durante il processo di saldatura per prevenire cortocircuiti. Verifica che la tensione del pacco batteria alle interfacce di scarica e ricarica corrisponda alla tensione del pacco batteria, e che la polarità e le posizioni dei collegamenti siano corrette.

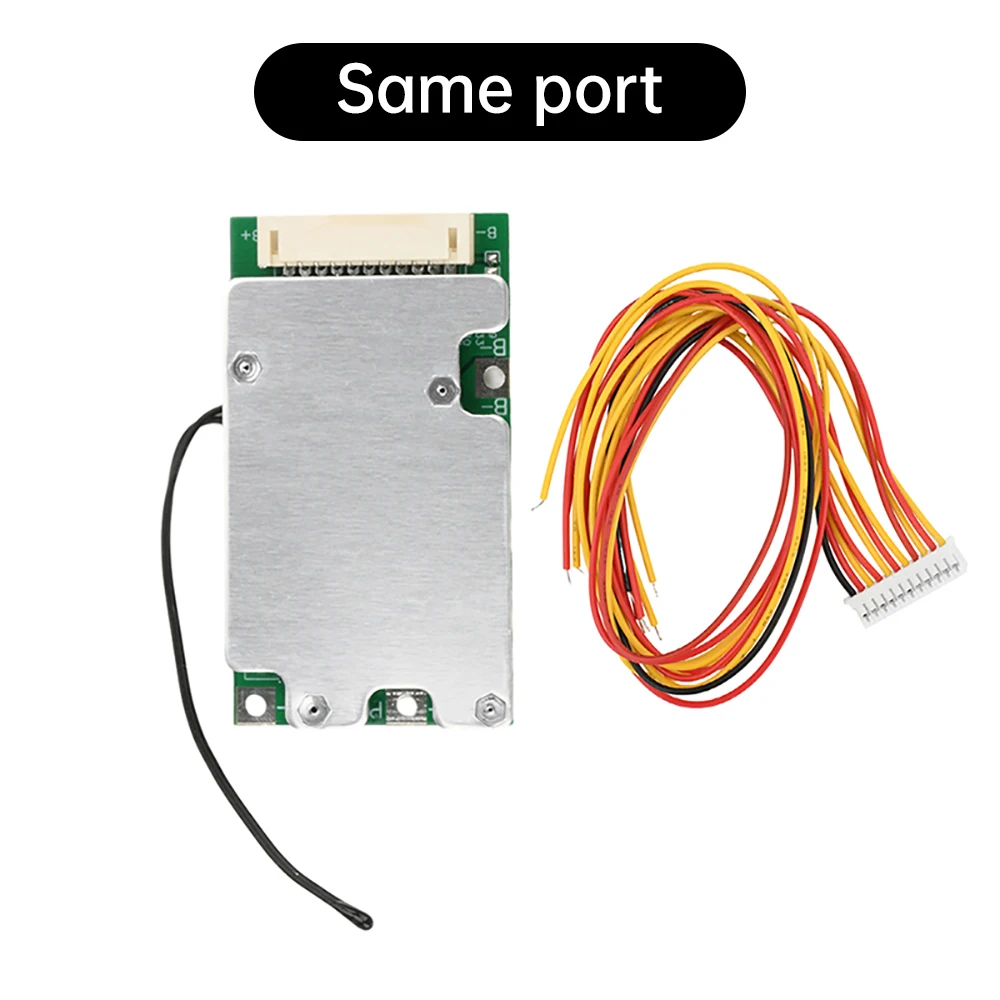

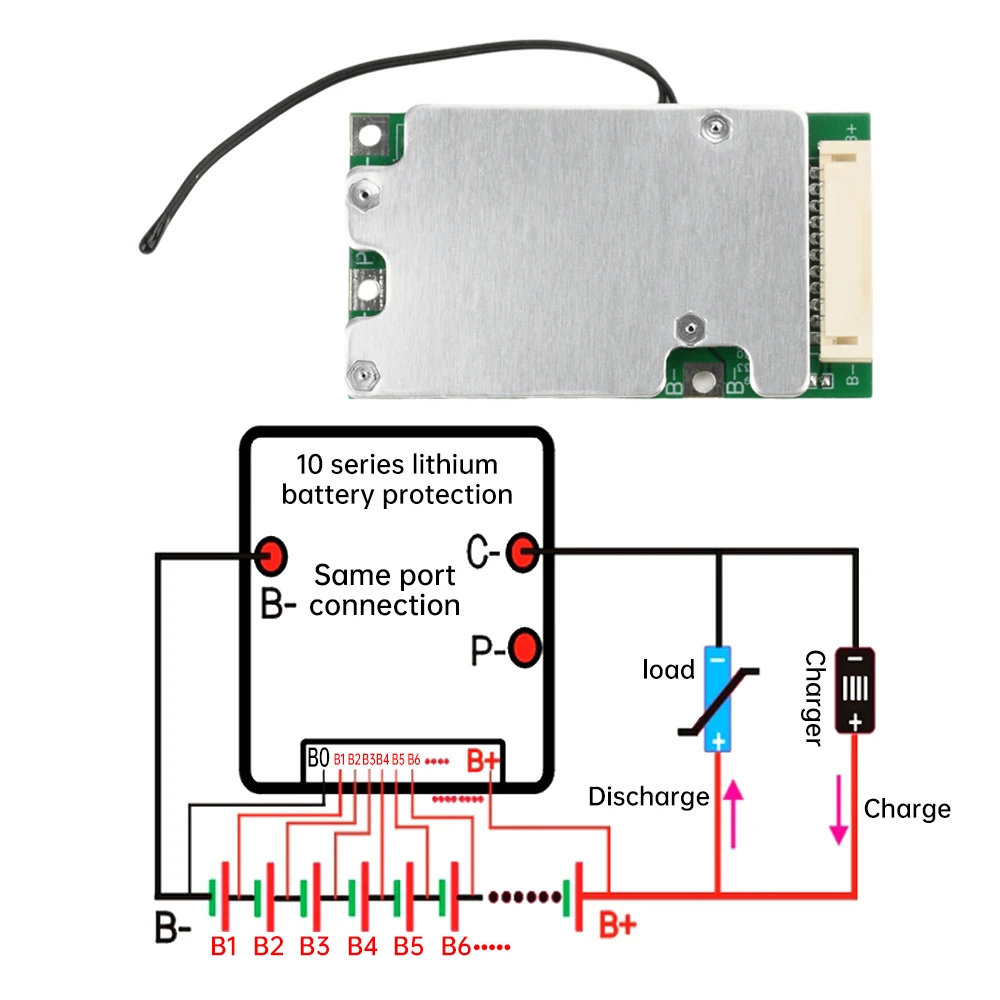

Nota: Poiché la stessa porta viene utilizzata sia per la ricarica che per la scarica e condivide un unico terminale negativo (C-), è necessario un solo cavo. I MOSFET di ricarica e scarica sono accoppiati, e le correnti di ricarica e scarica attraverso la stessa porta hanno la stessa intensità.
Contenuto della confezione:

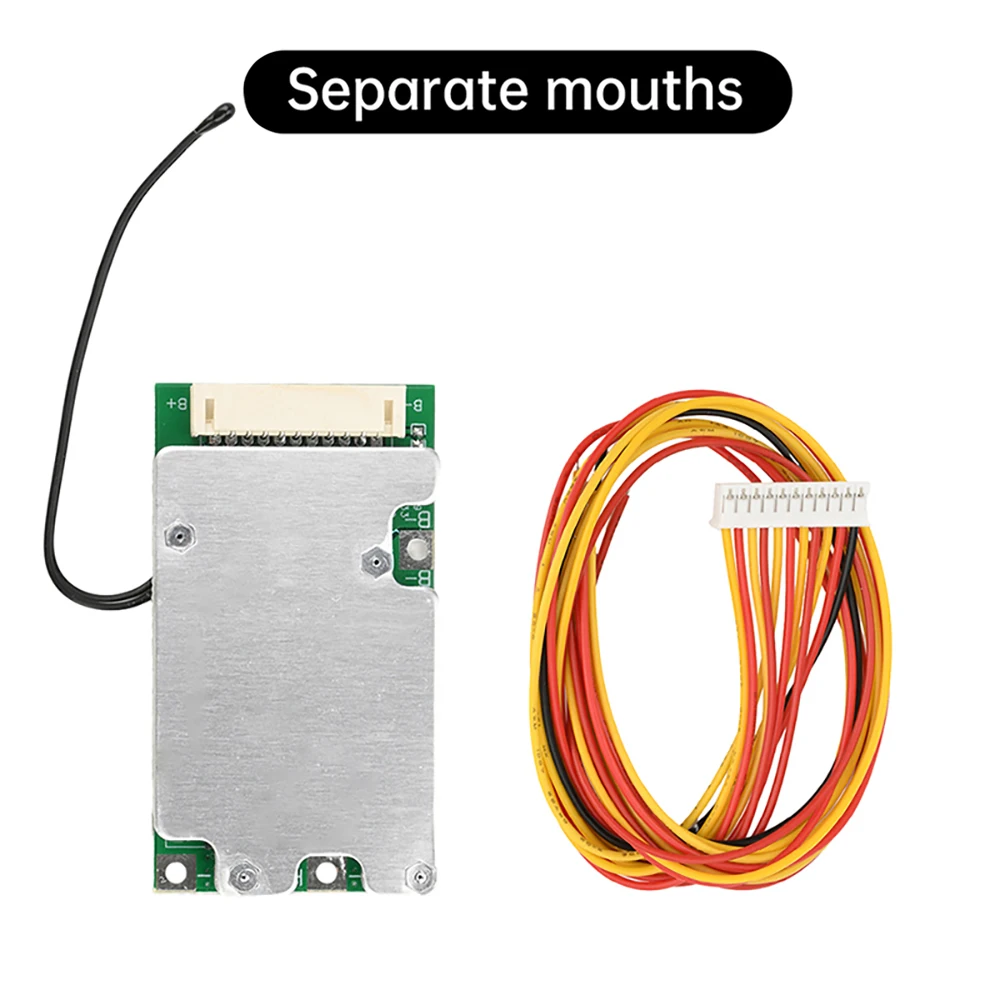

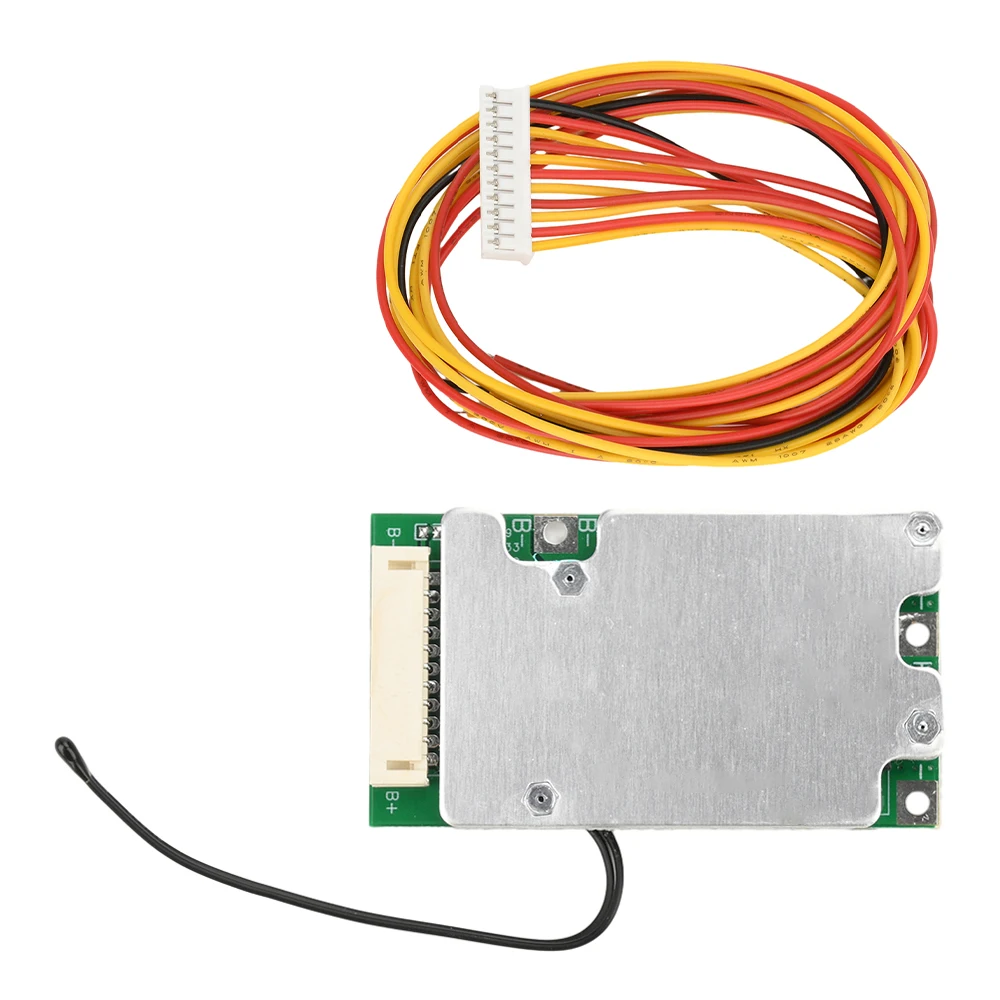

Scheda di protezione della batteria al litio *1
Cavo dati *1
