Caratteristiche

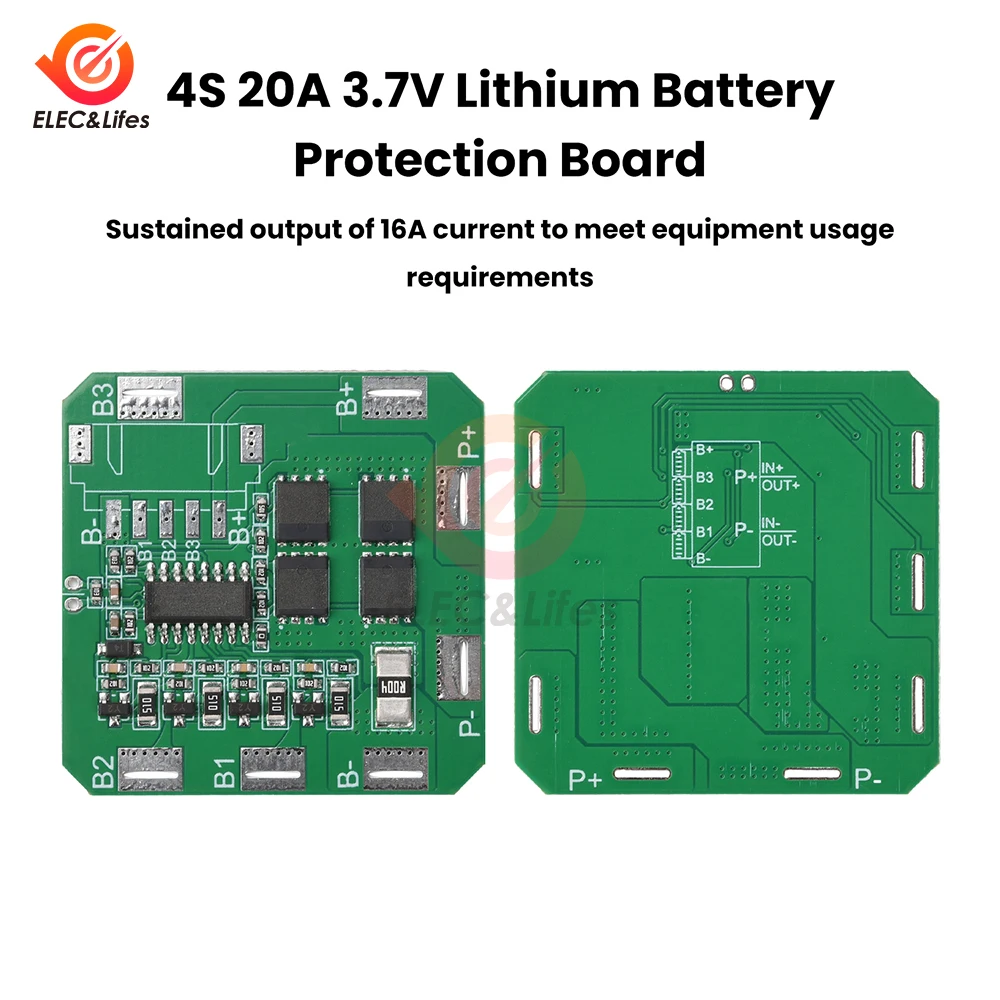

1.Uscita sostenuta da 16 A per soddisfare i requisiti del dispositivo

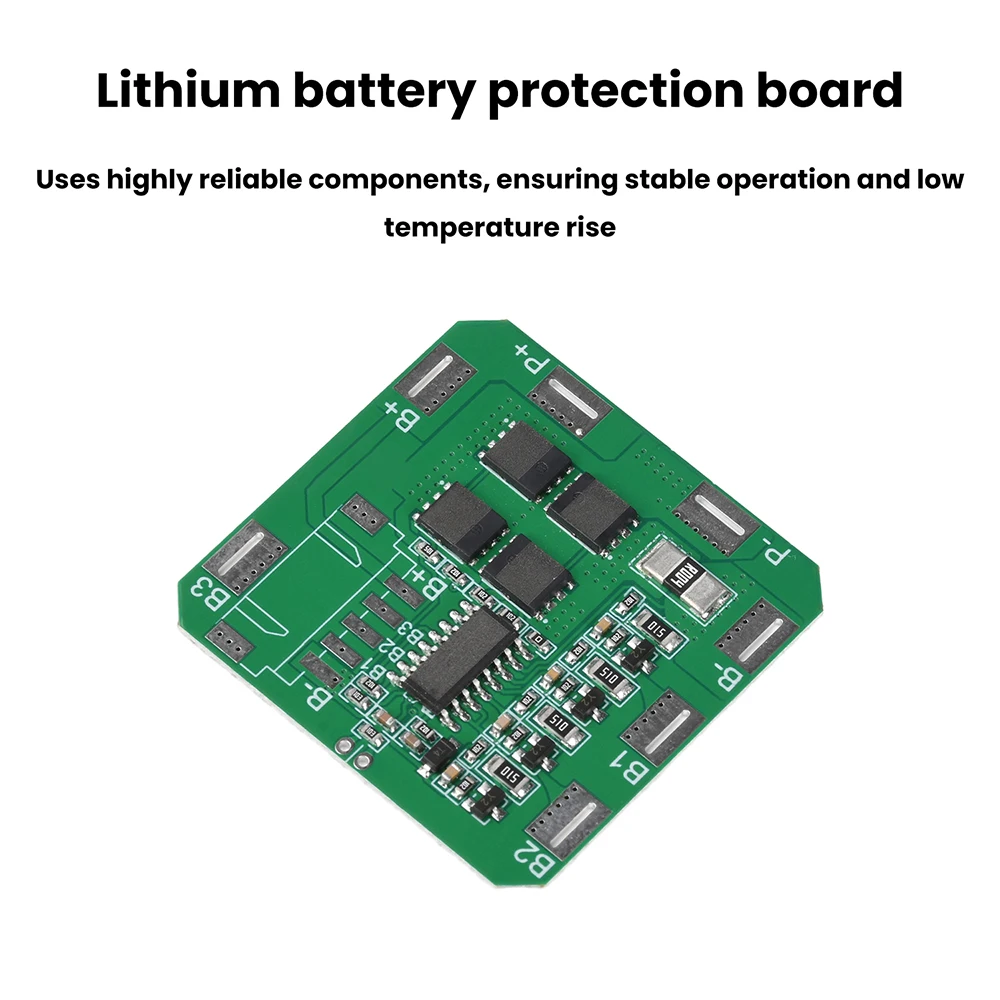

2.Utilizza componenti altamente affidabili per un funzionamento stabile e un basso aumento della temperatura.

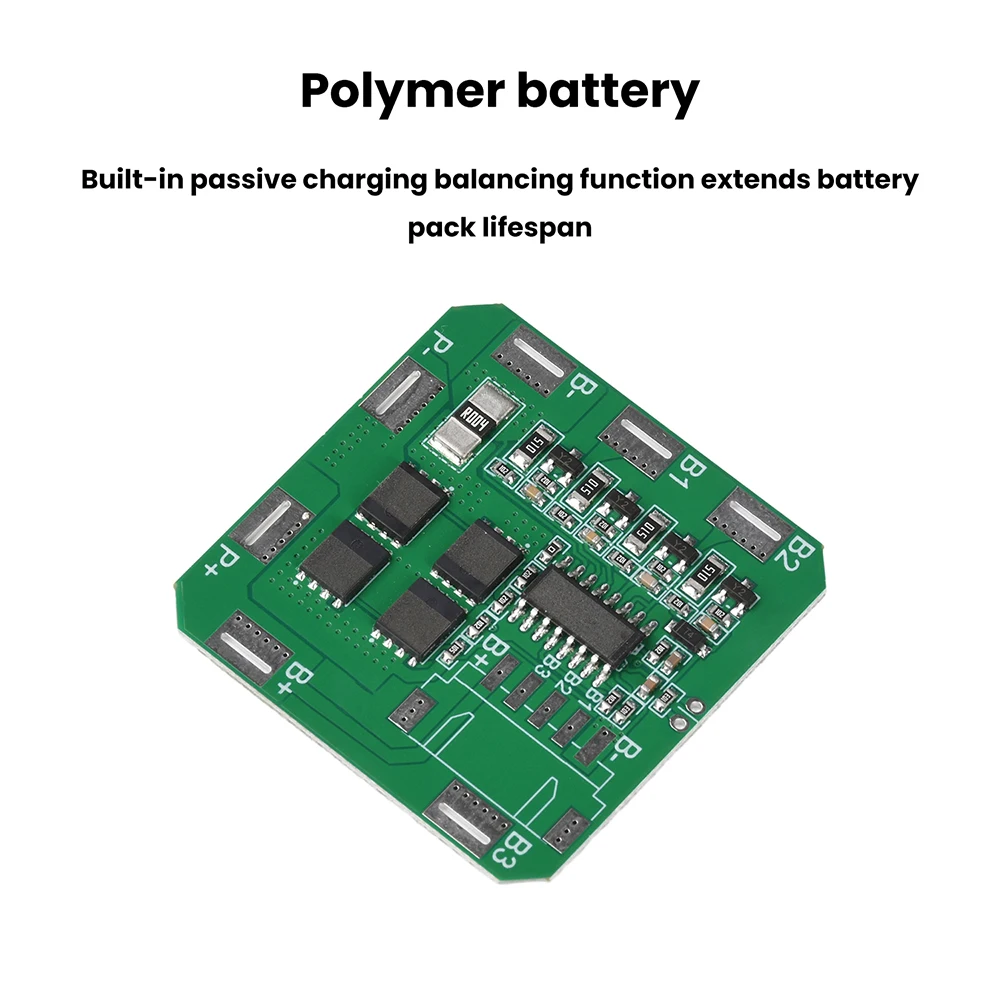

3.Funzione integrata di bilanciamento passivo della carica per prolungare la durata del pacco batteria

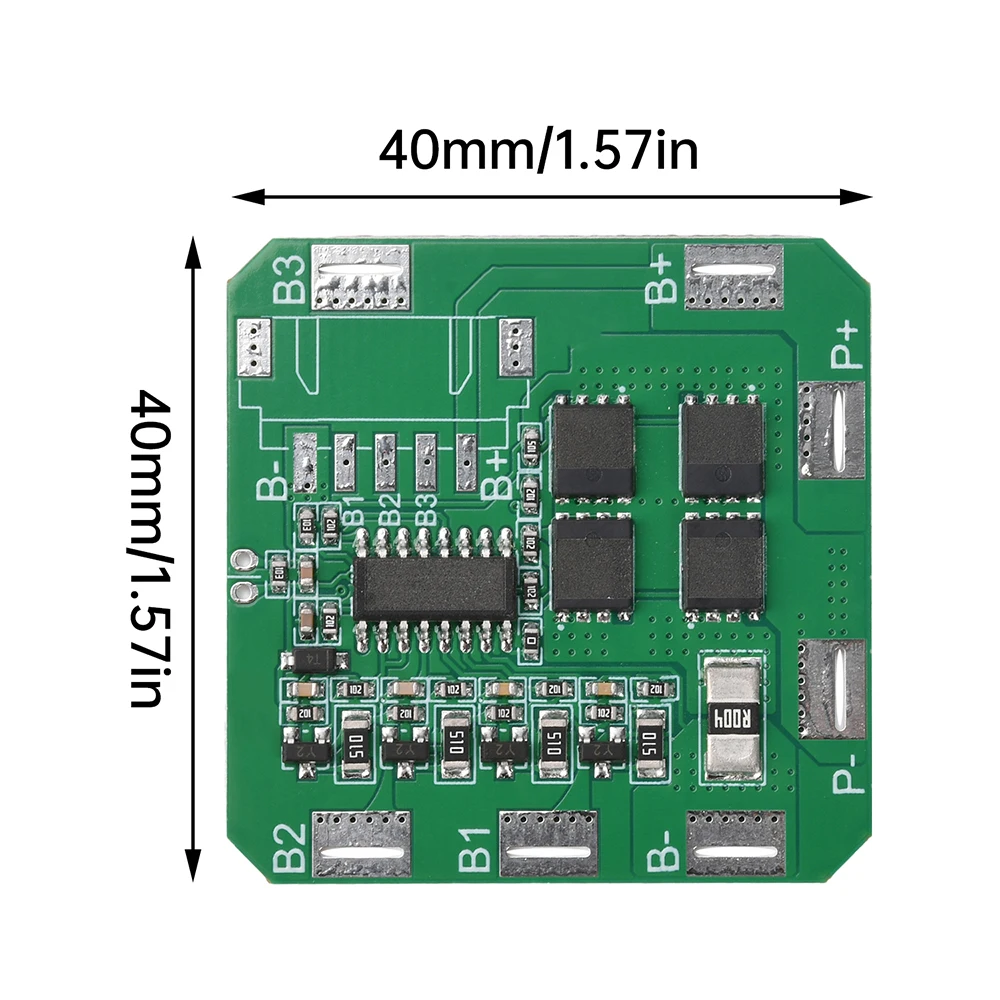

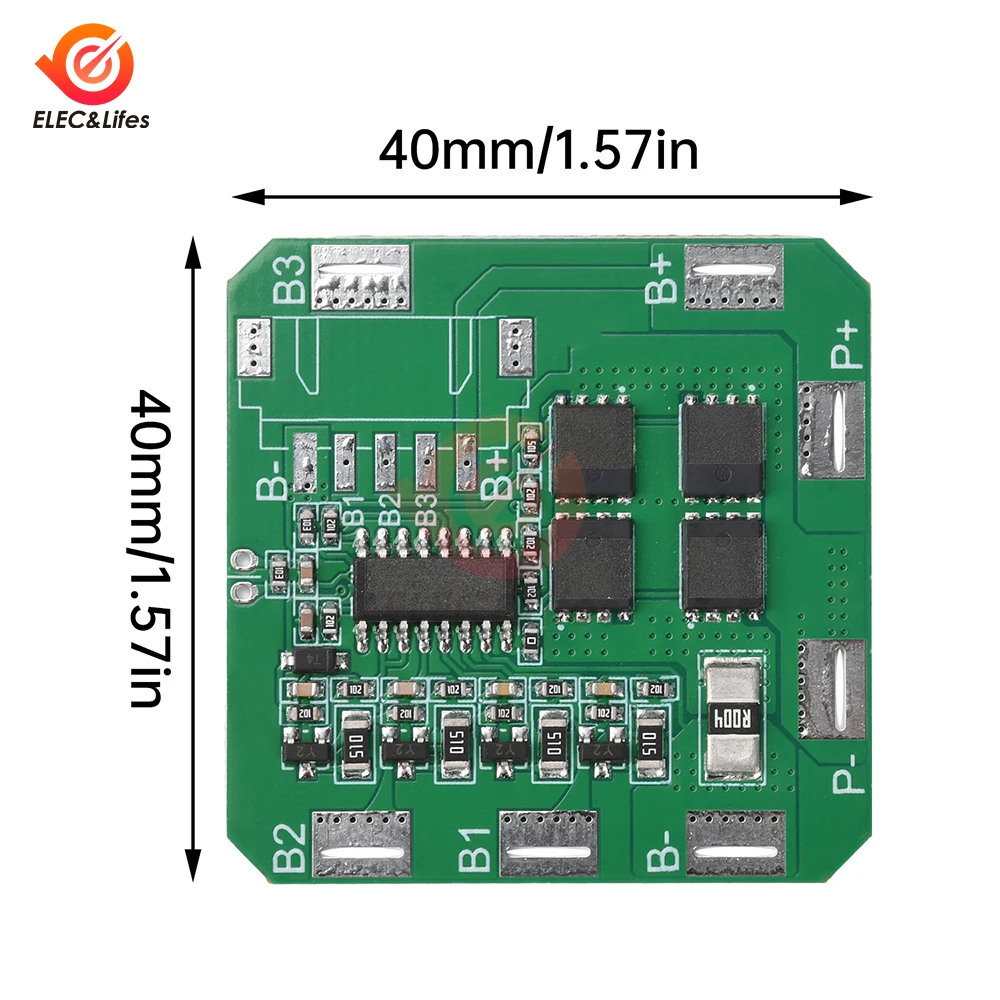

4.Dimensioni compatte, adatto per l’installazione in spazi ristretti

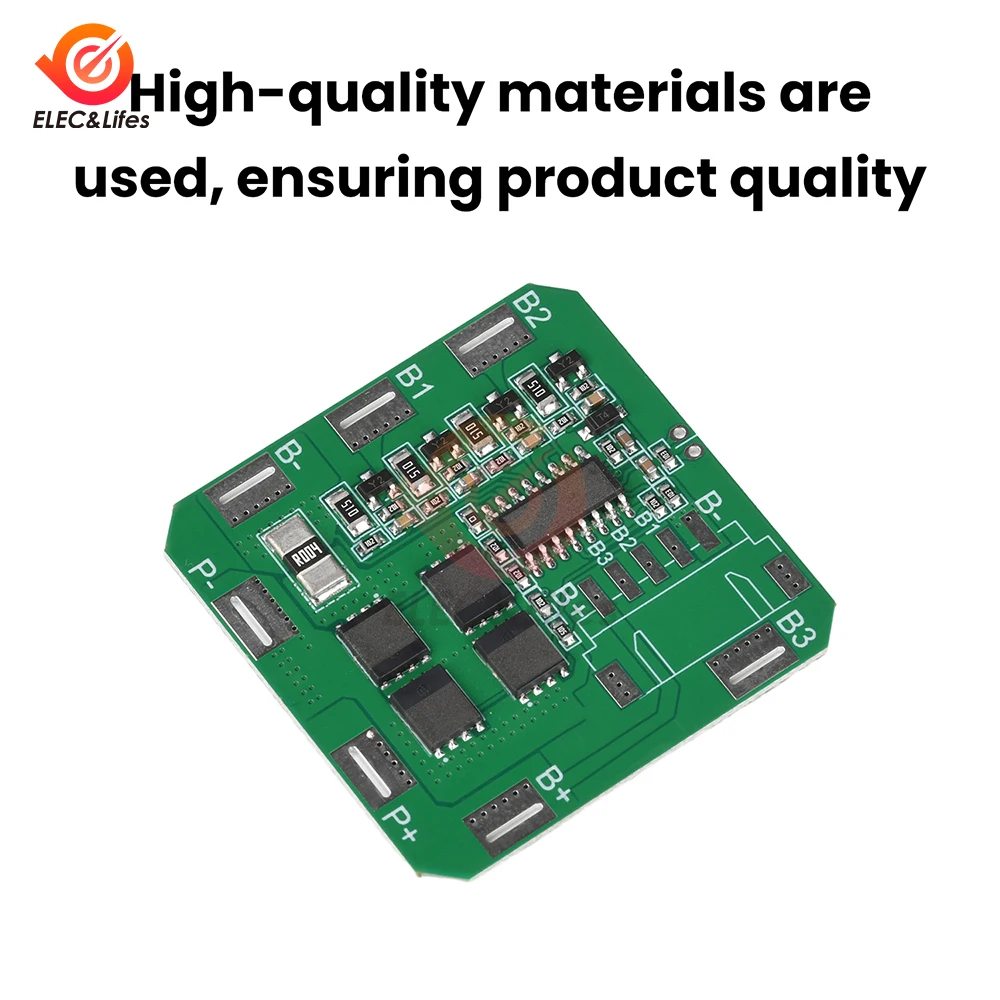

5.Realizzato con materiali di alta qualità per garantire l’affidabilità del prodotto

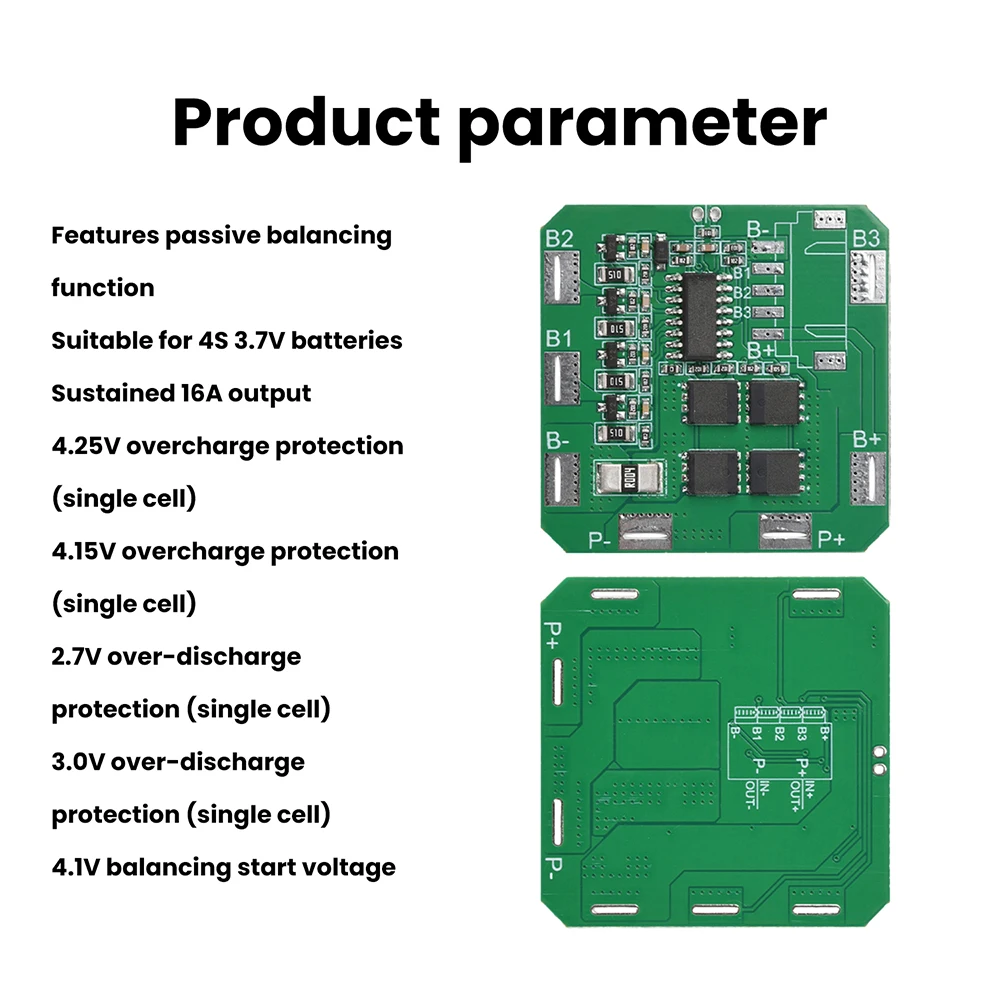

Parametro
Dispone di bilanciamento passivo
Adatto per batterie 4S 3,7 V
Uscita sostenuta di 16A
Rilascio da sovraccarico a 4,25V (singola cella)
Rilascio da sovraccarico a 4,15V (singola cella)
Protezione da scarica eccessiva a 2,7V (singola cella)
Rilascio per sovrascarica a 3,0V (singola cella)
Tensione di abilitazione del bilanciamento a 4,1V
Descrizione del prodotto
Questo prodotto è un protettore per batterie a basso consumo progettato per la protezione primaria delle batterie ricaricabili agli ioni di litio/polimeri a 4 celle in serie.È dotato di una funzione di bilanciamento, ma la corrente di bilanciamento è di circa 20 mA, sufficiente solo per eliminare le differenze di tensione accumulate durante i cicli di ricarica simultanei.Significative discrepanze di tensione non possono essere compensate solo tramite il bilanciamento passivo.Tali casi richiedono un bilanciamento attivo professionale per essere risolti.
Note Importanti:
1.Prima dell’acquisto, verificare che la tensione di ciascuna cella del pacco batteria sia normale!La sostituzione della scheda di protezione sarà inefficace se le batterie sono difettose!Nessun reso o cambio per unità saldate!

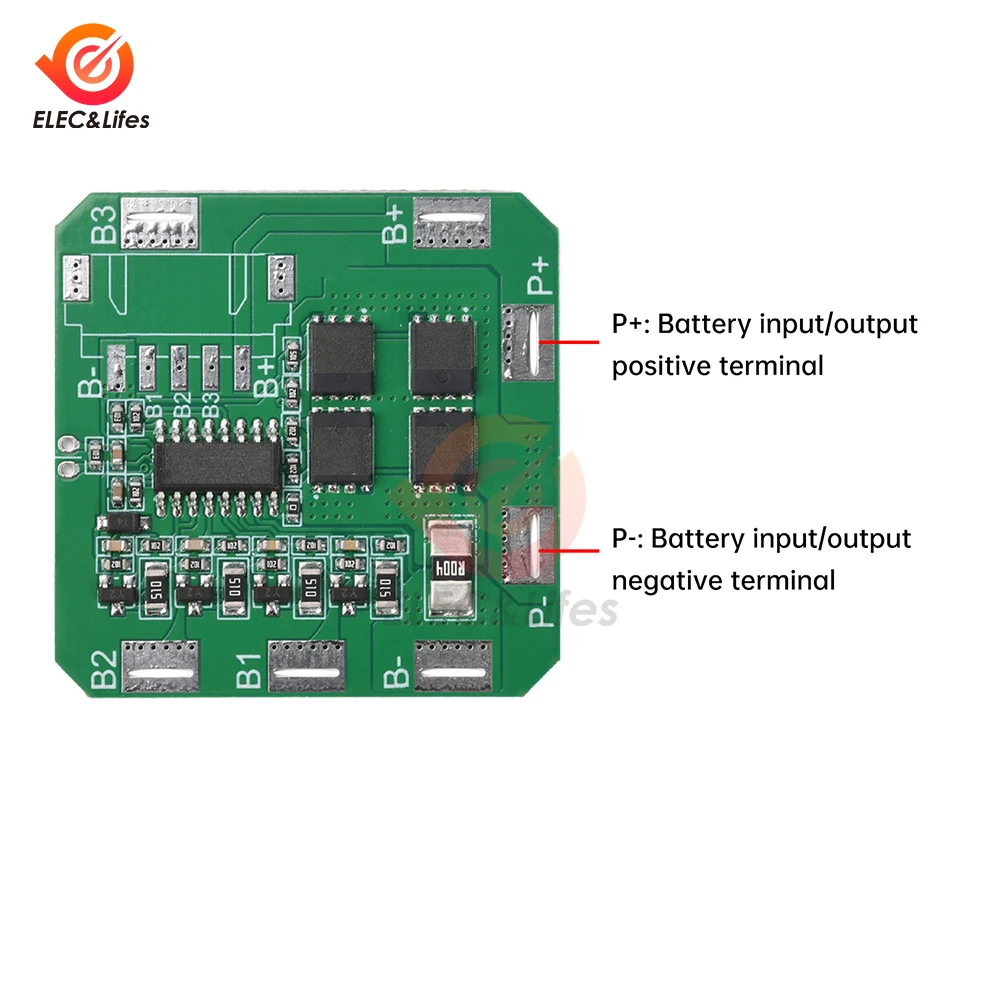

2.Prima di installare la scheda di protezione, verificare attentamente che i terminali positivo e negativo della batteria corrispondano ai terminali positivo e negativo sulla scheda di protezione.Il collegamento errato dei terminali della scheda di protezione causerà danni al modulo!
3.Le schede di protezione per batterie al litio non sono compatibili con batterie al litio ferro fosfato (LiFePO4), fari allo xeno, pacchi batteria per trapani avvitatori a batteria ad alta potenza, pacchi batteria per macchine da pesca elettriche, pacchi batteria per biciclette elettriche o batterie per veicoli per bambini.Inoltre, sono generalmente incompatibili con motori o prodotti azionati da motori.I clienti che acquistano per le applicazioni di cui sopra dovrebbero prenderne nota!
4.La batteria deve essere caricata utilizzando un caricabatterie appositamente progettato per batterie agli ioni di litio.Non utilizzare mai un caricabatterie per batterie al piombo, poiché la ricarica con un caricabatterie per piombo potrebbe causare guasti ad alta tensione dei MOSFET della scheda di protezione, con il risultato che la scheda di protezione non riesce a prevenire il sovraccarico.La tensione di carica per un caricabatterie per batterie ai polimeri è uguale al numero di celle della batteria in serie moltiplicato per 4,2 V.
Il pacchetto include
Modulo *1

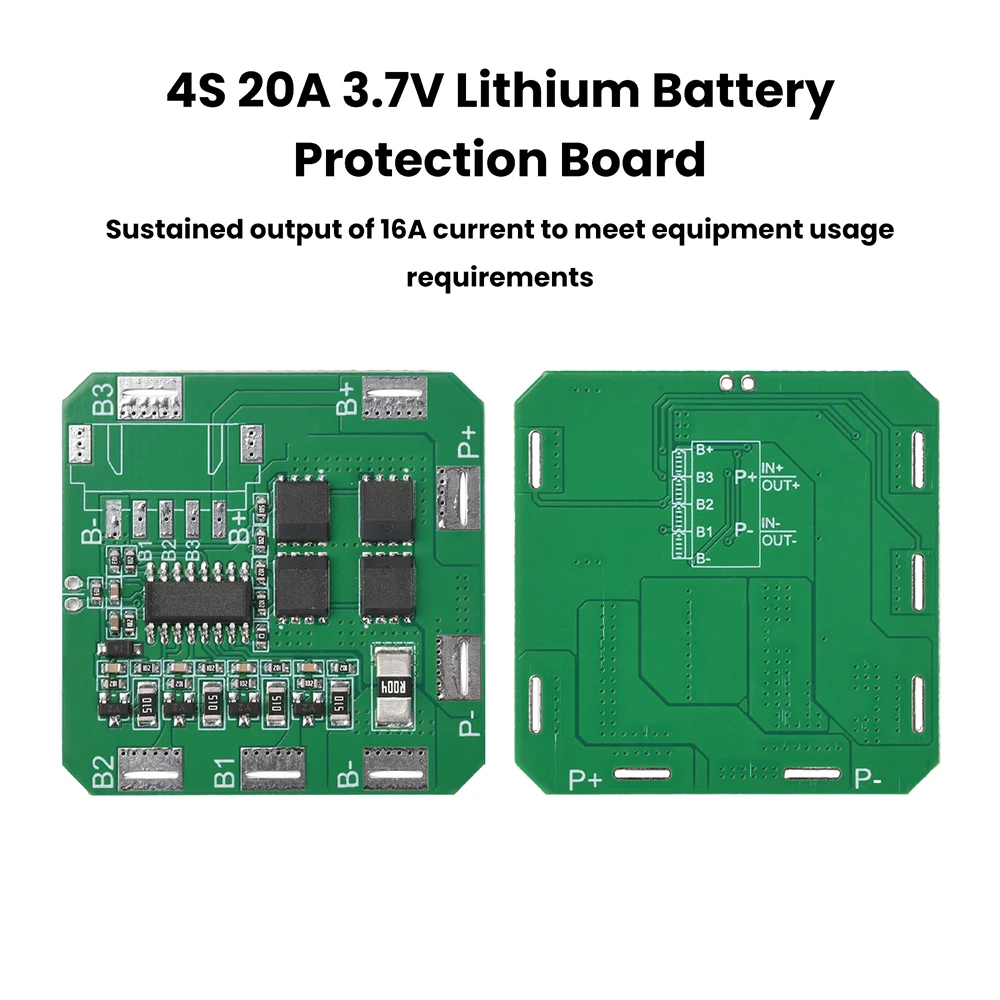

Features
1. Sustained 16A output to meet device requirements
2. Uses highly reliable components for stable operation and low temperature rise
3. Built-in passive charge balancing function to extend battery pack lifespan
4. Compact size, suitable for installation in confined spaces
5. Made with high-quality materials to ensure product reliability

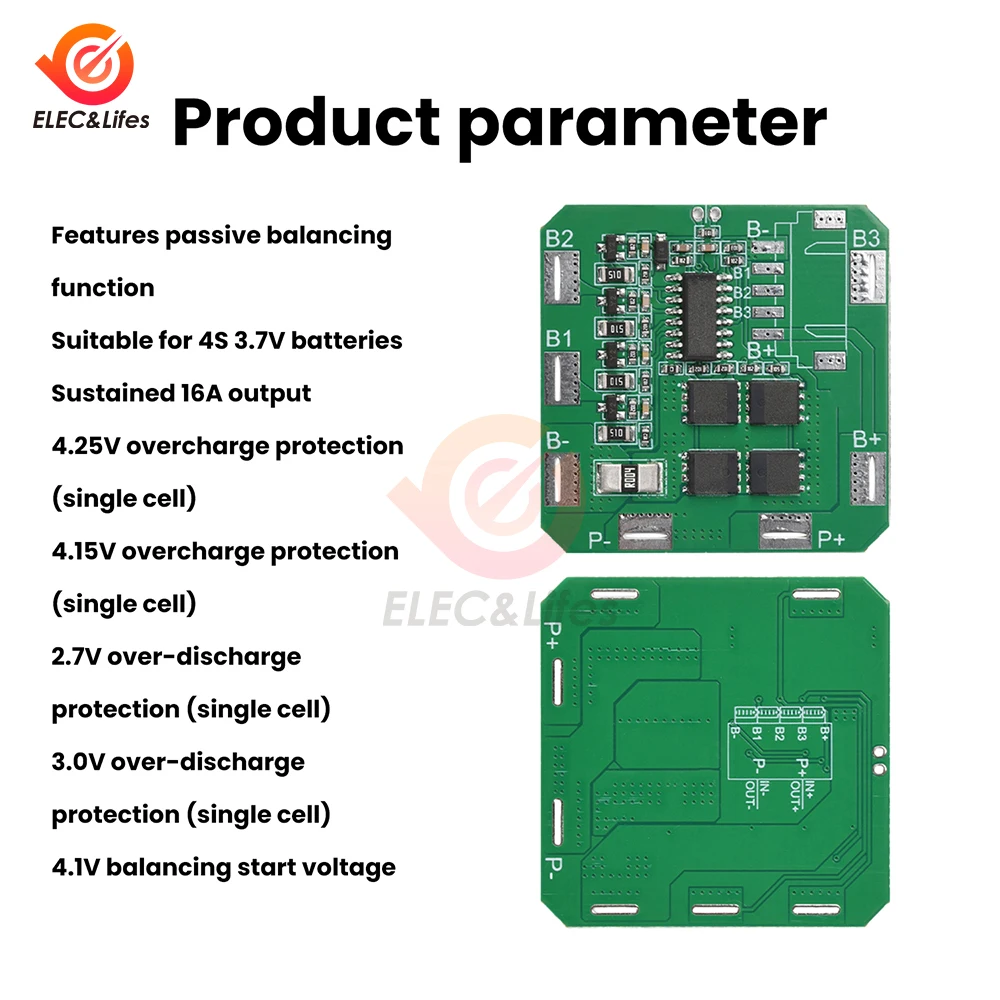

Parameter
Features passive balancing
Suitable for 4S 3.7V batteries
Sustained 16A output
4.25V overcharge release (single cell)
4.15V overcharge release (single cell)
2.7V over-discharge protection (single cell)
3.0V over-discharge release (single cell)
4.1V balancing enable voltage
Product Description

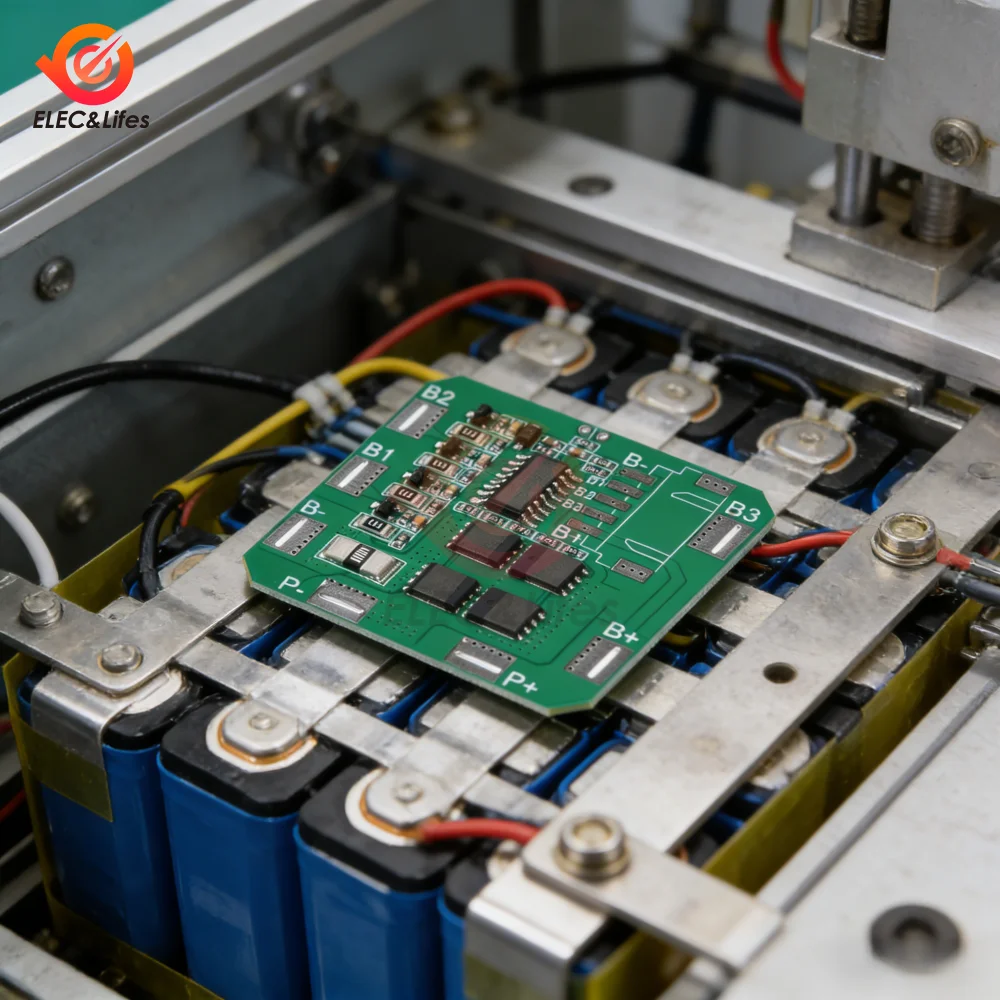

This product is a low-power battery pack protector designed for primary protection of 4-cell series lithium-ion/polymer rechargeable batteries. It features a balancing function, but the balancing current is only around 20 mA, which is sufficient only to eliminate voltage differences accumulated during simultaneous charging cycles. Significant voltage discrepancies cannot be compensated for by passive balancing alone. Such cases require professional active balancing to resolve.
Important Notes:
1. Before purchasing, please verify that the voltage of each cell in the battery pack is normal! Replacing the protection board will be ineffective if the batteries are faulty! No returns or exchanges for soldered units!
2. Before installing the protection board, carefully check that the battery’s positive and negative terminals correspond to the positive and negative terminals on the protection board. Connecting the protection board’s terminals incorrectly will result in module damage!
3. Lithium battery protection boards are not compatible with lithium iron phosphate (LiFePO4) batteries, xenon headlights, high-power cordless drill battery packs, electric fishing machine battery packs, electric bicycle battery packs, or children’s vehicle batteries. They are also generally incompatible with motors or motor-driven products. Customers purchasing for the above applications should take note!
4. The battery must be charged using a charger specifically designed for lithium-ion batteries. Never use a lead-acid battery charger, as charging with a lead-acid charger may cause high-voltage breakdown of the protection board’s MOSFETs, resulting in the protection board failing to prevent overcharging. The charging voltage for a polymer battery charger is equal to the number of battery cells in series multiplied by 4.2V.
Package include
Module *1
