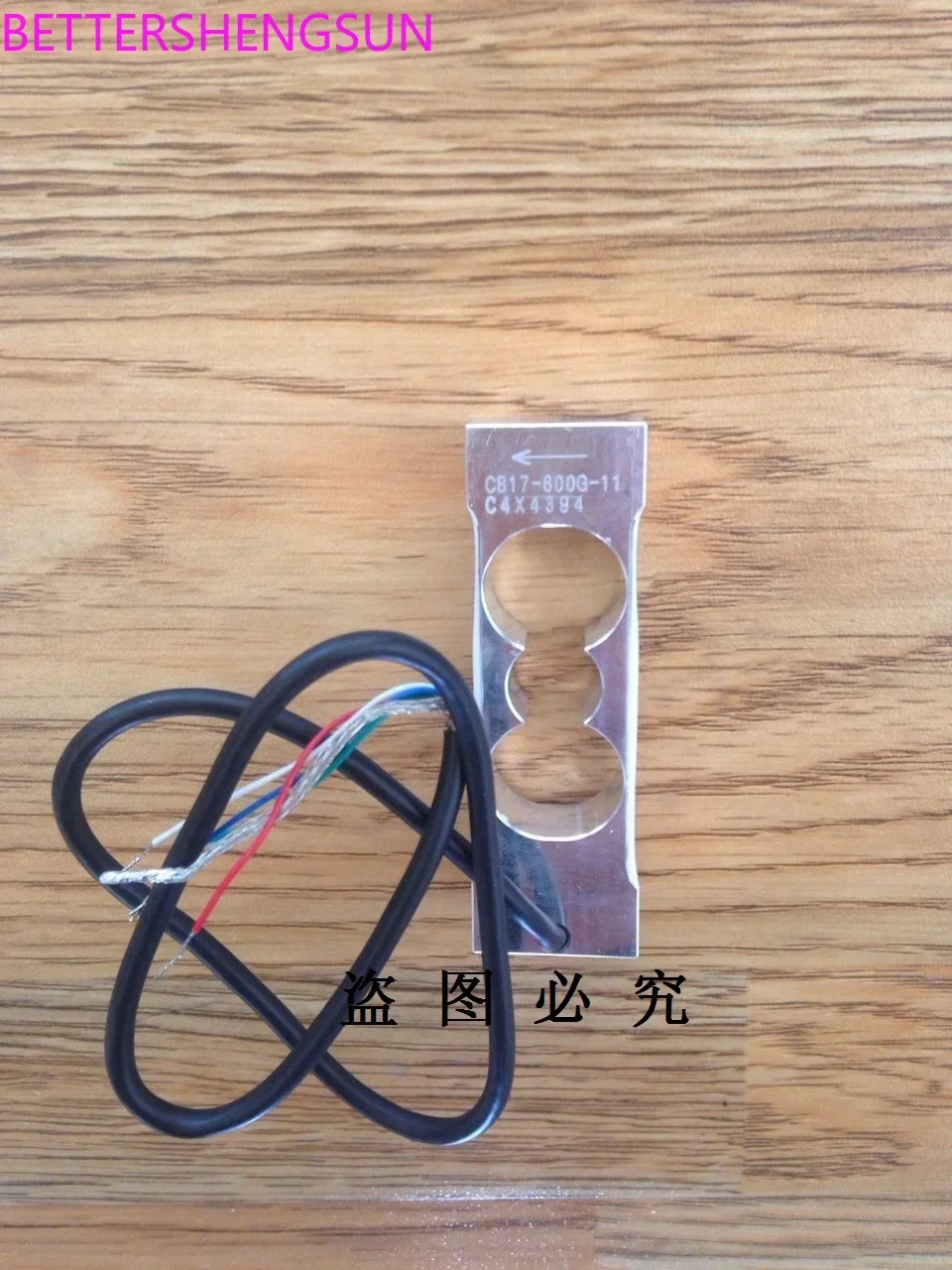

Caratteristiche tecniche del sensore CB17-600G-11;
Bassa portata, alta frequenza, velocità di risposta rapida, utilizzato principalmente in apparecchiature di automazione meccanica per rilevare il pezzo in lavorazione.
Parametri tecnici:
Portata
5.884 N{600 gf} –29.42 N{3 kgf}
Sovraccarico consentito
300 %R.C.
Limite di sovraccarico
400 %R.C.
Sensibilità [elettronica]
1 mV/V±0.1 mV/V
linearità
0.02 %R.O.
Lag
0.02 %R.O.
Ripetitività
0.02 %R.O.
Strisciare
0,02 %R.O./20 min
Recupero da deformazione
0,02 %R.O./20 min
Tensione di eccitazione consigliata
Inferiore a 10 V
* * * Grande tensione di eccitazione
15 V
Zero output
±0.05 mV/V
impedenza di ingresso
420
Impedenza di uscita
350 ±5
Resistenza di isolamento
Oltre 2.000 m (DC50 V)
Intervallo di compensazione della temperatura
–10 -50
temperatura di utilizzo
–10 –50
Deriva termica zero
0.04 %R.O./10
Deriva della temperatura su tutta la gamma
0,012% CARICO/10
cavo
3.2 e 4 cavi schermati da 40 cm
i gradi di protezione
IP64
Materiale
Lega di alluminio
Vita a fatica
1.000.000 di resi
Deviazione del carico eccentrico
Area di carico: * * * 200 mm×200 mm
La cella di carico e la superficie di carico devono essere orizzontali.
Errore: offset 50 mm intervallo di carico 1: 2, deviazione interna 0,02% R.O.Tabella di selezione del tipo:
modello
Portata
CB17-600G-11
5.884 N {600 gf}
CB17-1K-11
9.807 N {1 kgf}
CB17-2K-11
19.61 N {2 kgf}
CB17-3K-11
29.42 N {3 kgf}
