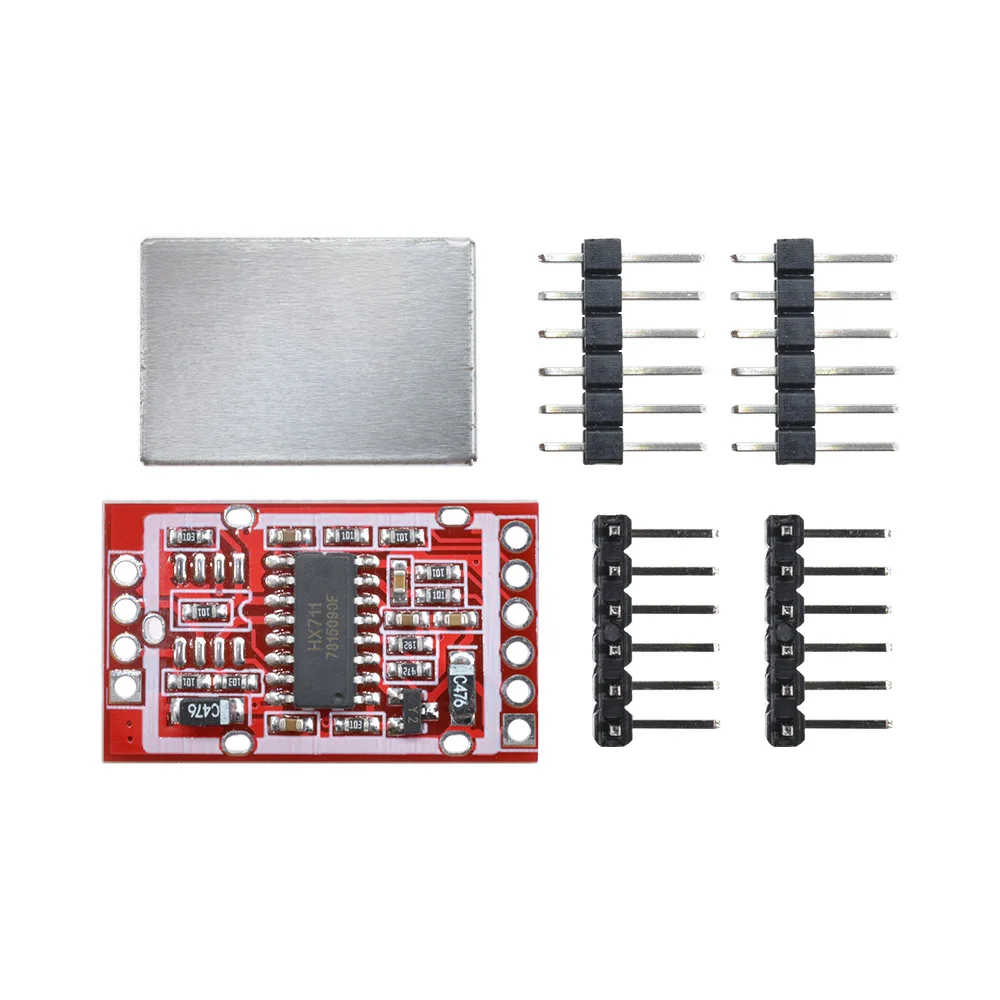

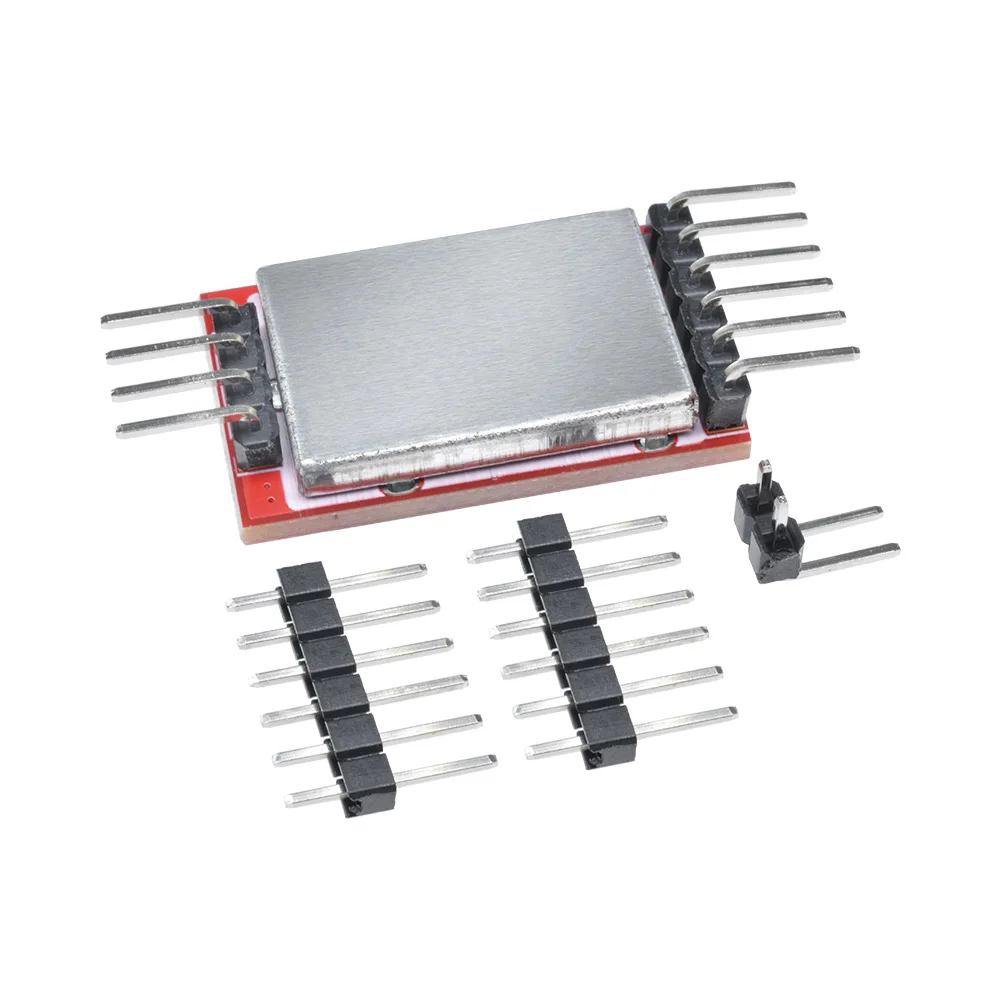

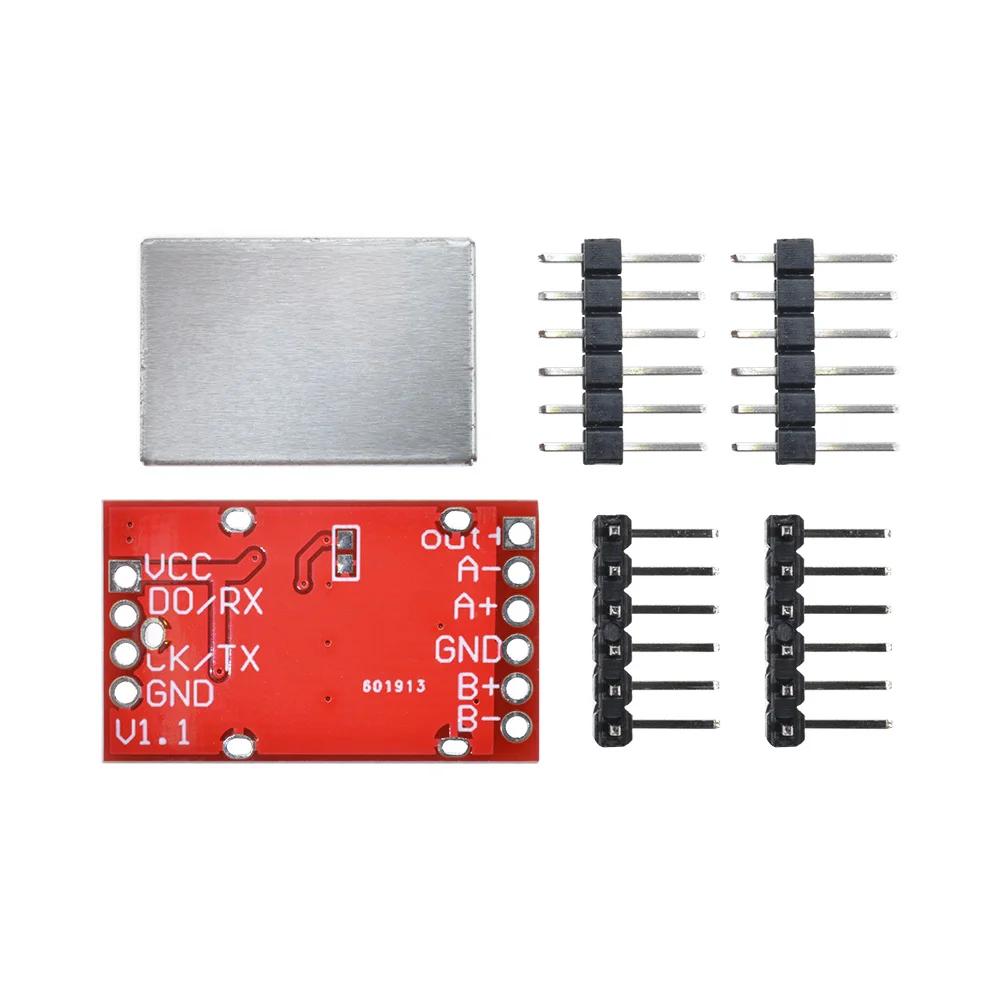

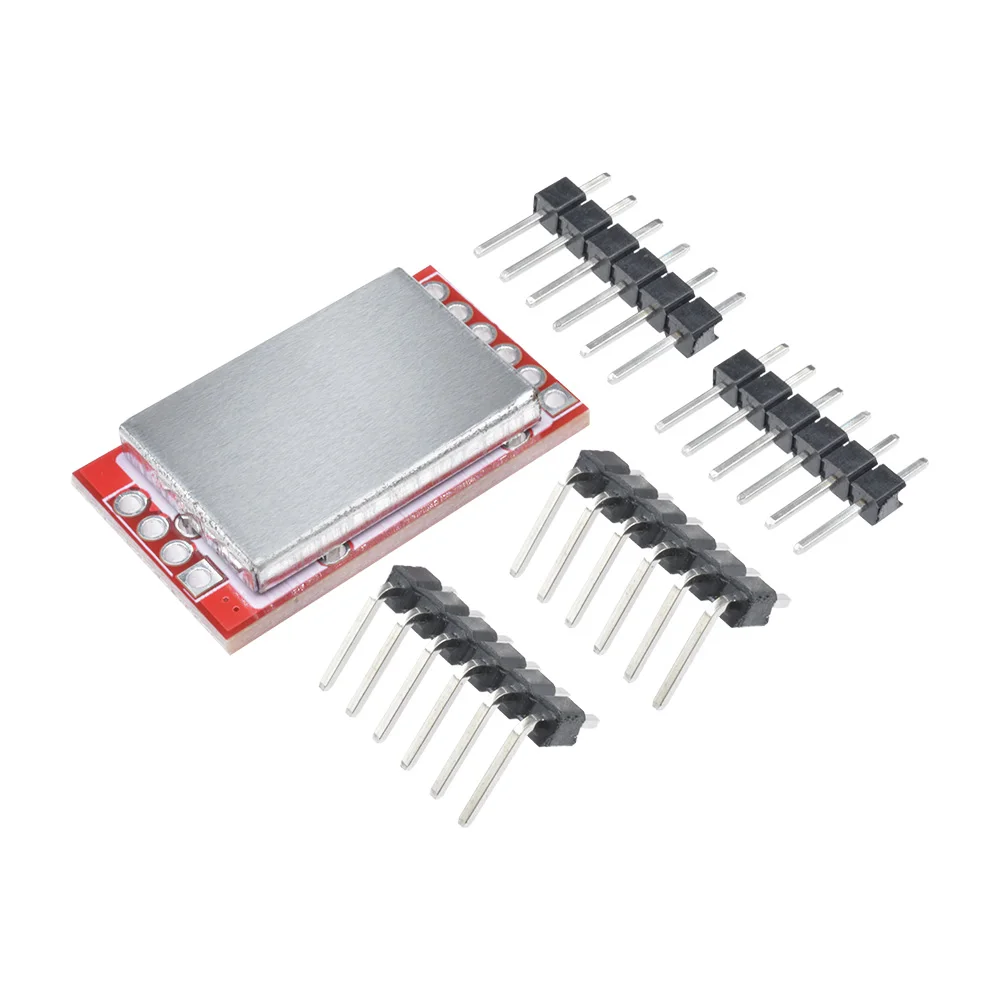

Modulo cella di carico HX711 con alloggiamento schermato
caratteristica:
Voltaggio: 4,5,5 V
Corrente: 1,6 mA
Dimensioni: 1,7 cm * 2,9 cm * 0,4 cm
Scollegare la velocità di uscita J1 80 Hz, collegare la velocità di uscita J1 10 Hz
Con scudo metallico, forte capacità anti-interferenza.
Due ingressi differenziali opzionali.
Amplificatore programmabile a basso rumore su chip con guadagni selezionabili di 32, 64 e 128.
Un circuito regolatore di tensione su chip può alimentare direttamente sensori esterni e convertitori A/D su chip.
L’oscillatore dell’orologio su chip non richiede componenti esterni e se lo si desidera è possibile utilizzare un cristallo o un orologio esterno.
Circuito di ripristino automatico all’accensione.
Semplice controllo digitale e comunicazione seriale: tutto controllato da pin di ingresso, nessuna programmazione dei registri su chip.
La velocità dati in uscita selezionabile è 10 Hz o 80 Hz.
Sopprime contemporaneamente le interferenze di alimentazione a 50 Hz e 60 Hz.
Nota: la porta DO e la porta CK del modulo sono collegate al microcomputer a chip singolo.Sono solo le porte seriali a due fili della linea dati e della linea orologio, non il protocollo della porta seriale 232 del computer, né i protocolli I2C e SPI.
Il pacchetto include:
1 x modulo AD convertitore doppio modulo force a 24 bit per sensore di peso della cella di carico corporeo

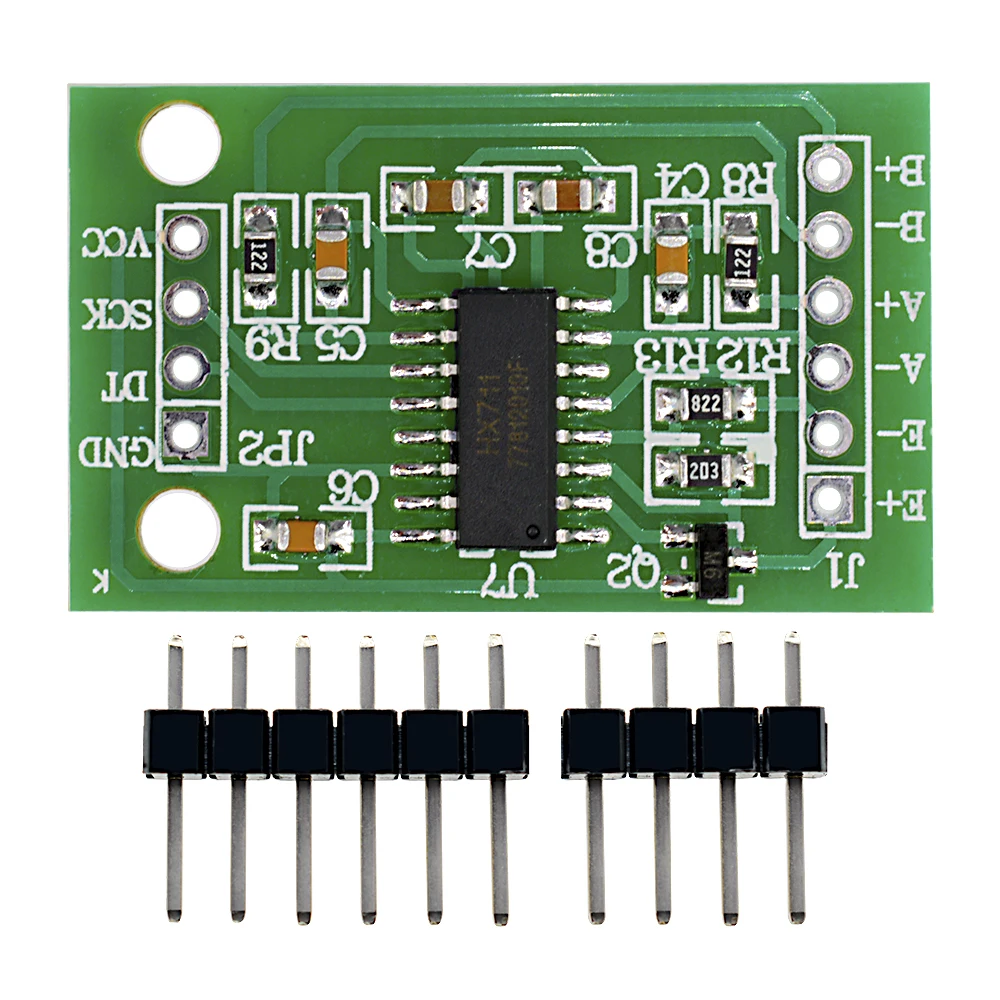

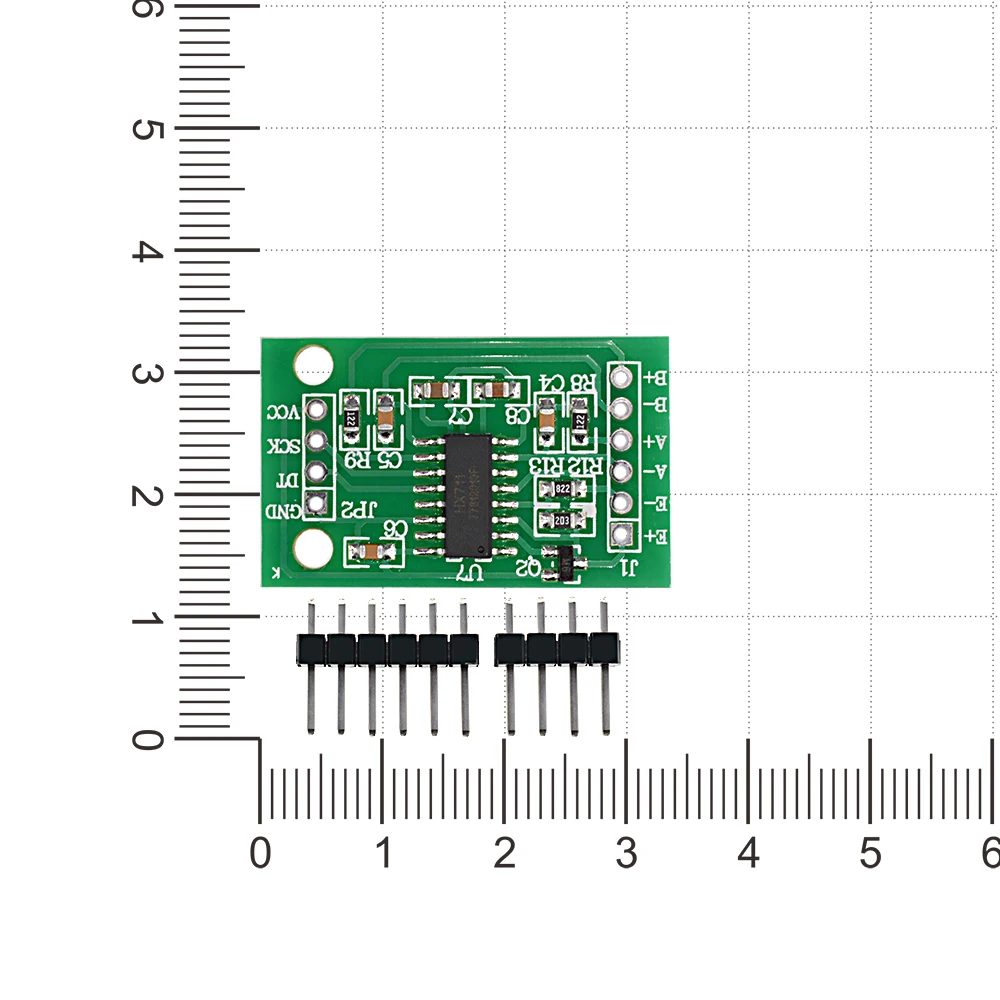

Modulo cella di carico HX711 Verde
descrivere:
Questo modulo adotta il chip di conversione A/D ad alta precisione a 24 bit hx711.È appositamente progettato per bilance elettroniche ad alta precisione, dispone di due canali di ingresso analogici e integra un amplificatore a guadagno programmabile da 128 volte.Il circuito di ingresso può essere configurato per fornire un ponte di pressione a ponte (es. pressione, modalità cella di carico), che è un modulo front-end di campionamento ideale con elevata precisione e basso costo.
caratteristica:
Due canali di ingresso differenziali opzionali
PGA attivo a basso rumore su chip con guadagni selezionabili di 32, 64 e 128
Regolatore di potenza su chip per cella di carico e alimentazione analogica ADC
L’oscillatore su chip non richiede componenti esterni, cristallo esterno opzionale
Ripristino all’accensione su chip
Controllo digitale semplice e interfaccia seriale: controllo tramite pin senza programmazione
Velocità dati in uscita selezionabile 10SPS o 80SPS
Rifiuto simultaneo dell’alimentazione di 50 e 60 Hz
Il consumo di corrente include un regolatore di potenza analogico su chip: <1,5 mA per il normale funzionamento, <1 uA per lo spegnimento
Intervallo di tensione di alimentazione operativa: 2,6 – 5,5 V
Intervallo di temperatura operativa: -40 -85℃
Il pacchetto include:
1 * Sensore di pressione del modulo A/D di precisione a doppio canale a 24 bit con cella di carico HX711

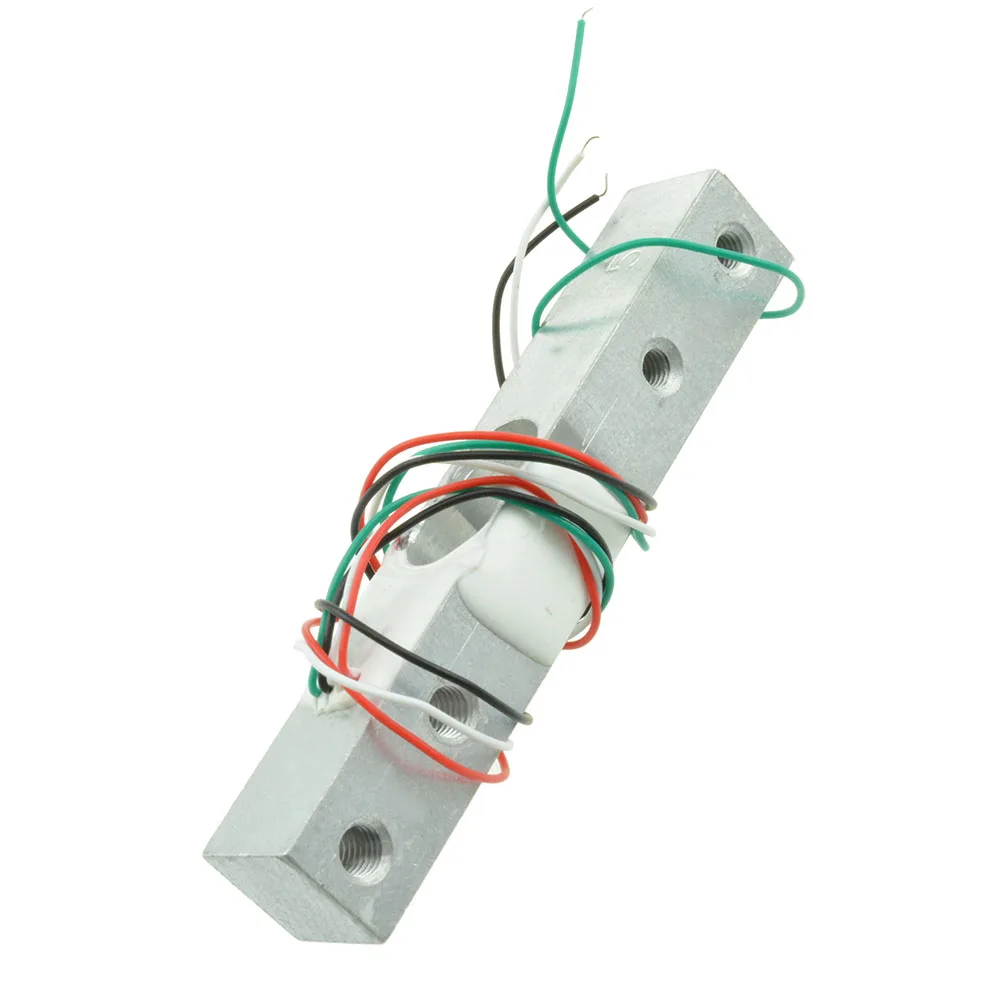

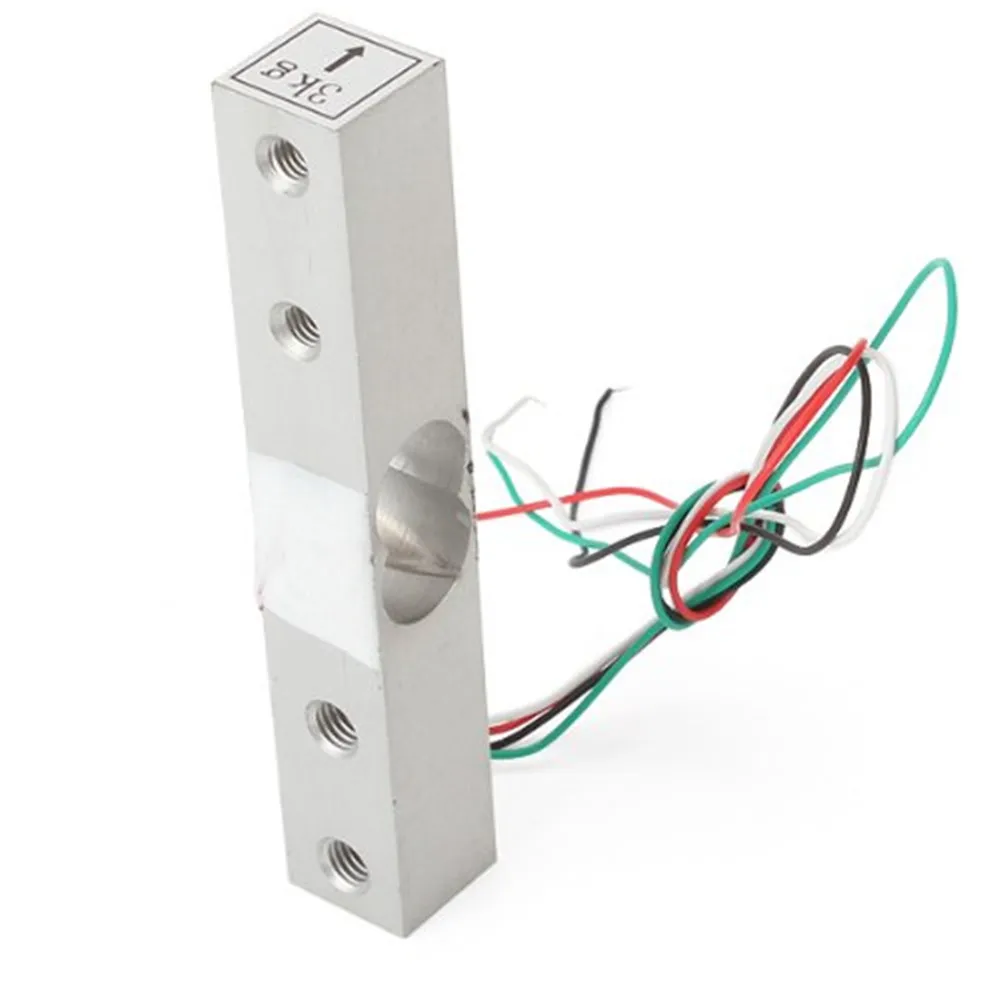

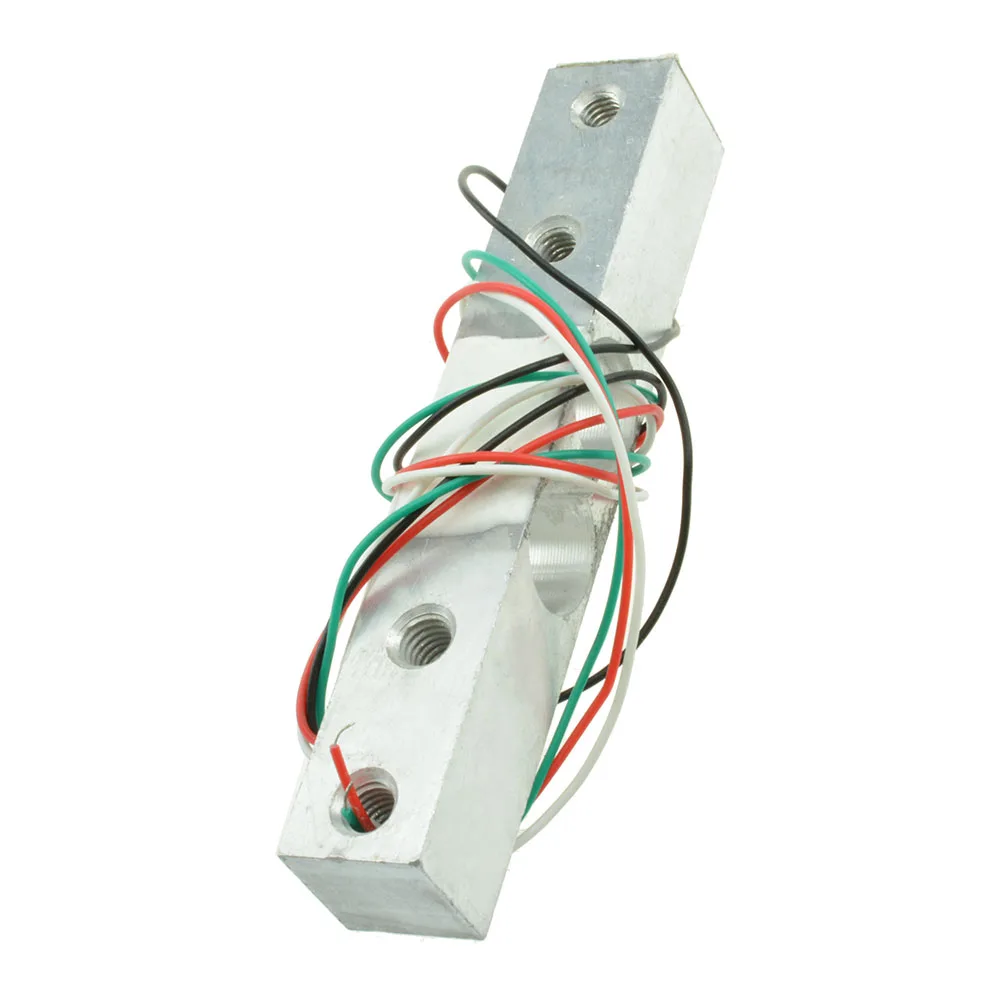

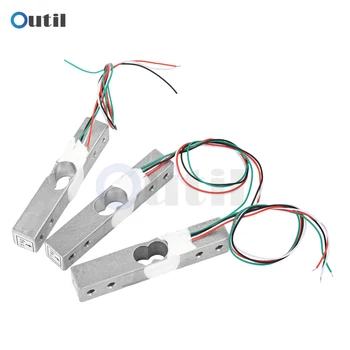

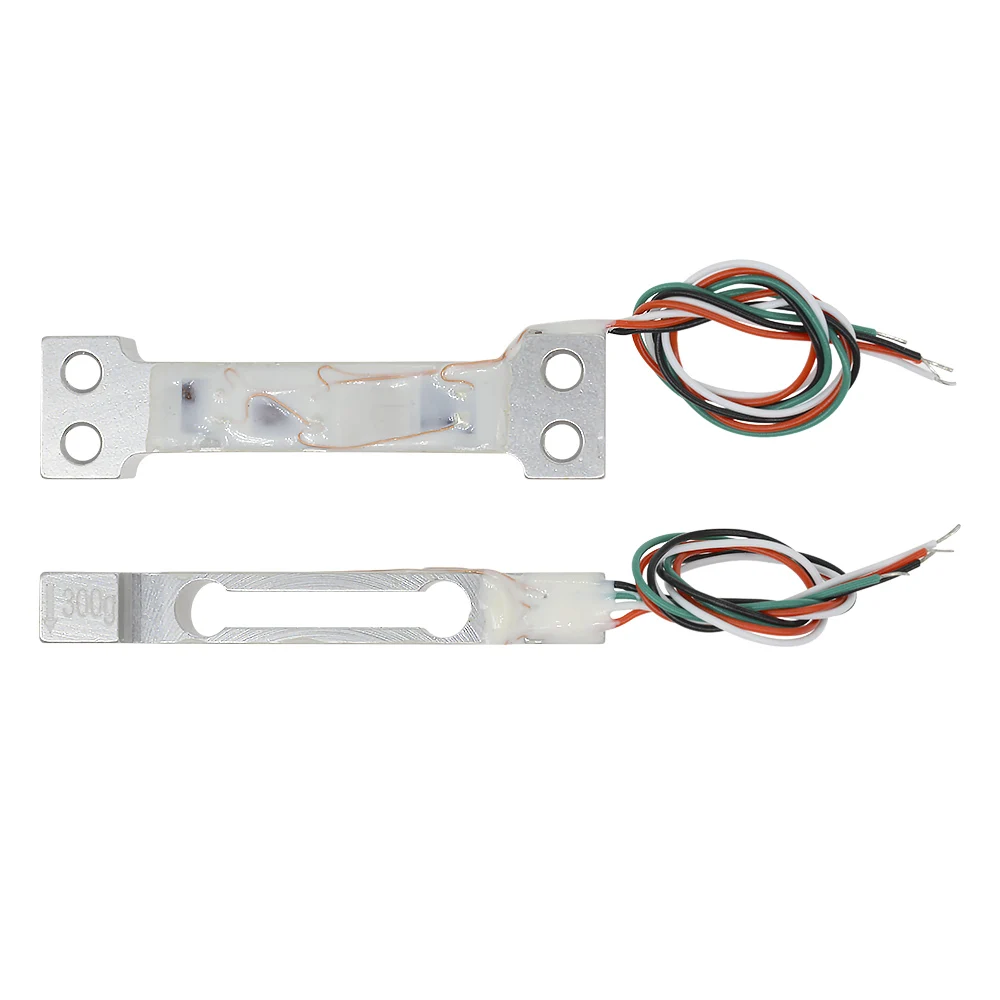

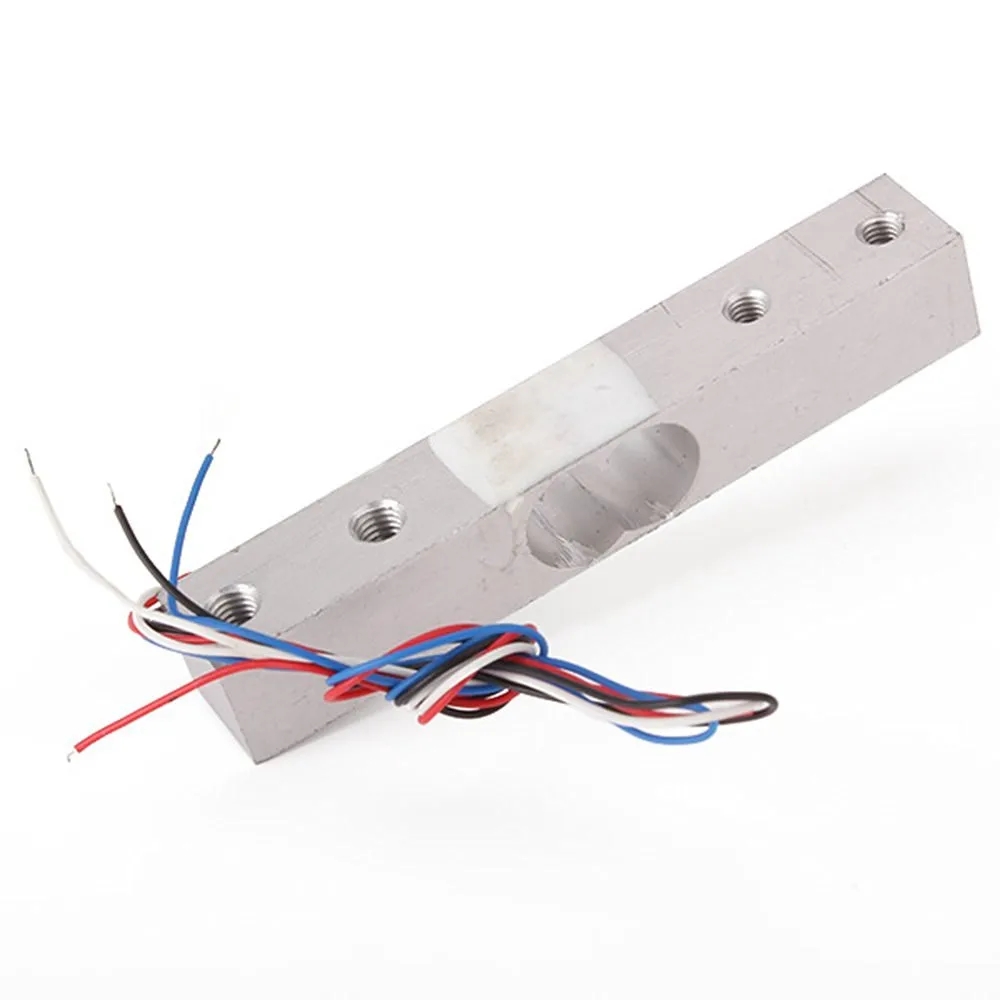

Modulo di rilevamento del peso 100G/1Kg/2Kg/3Kg/5Kg/10Kg
caratteristica:
Struttura a ponte intero, quattro conduttori, facile da usare, più tensione di pilotaggio 5-10 V, forzata direttamente a modificare il segnale della tensione di uscita.

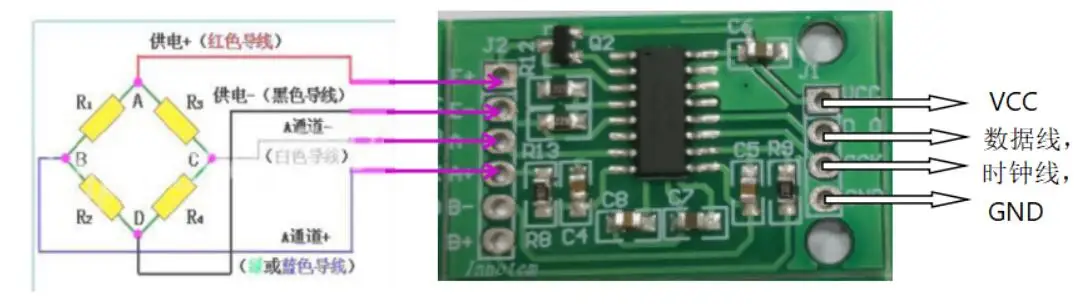

Cablaggio: tensione filo rosso +E, tensione filo nero -E, segnale filo verde +S, segnale filo bianco -S
Un’estremità del sensore è fissata tramite fori per le viti e l’altra estremità è in uno stato fluttuante ed è fissata in base alla direzione dell’etichetta e alla direzione della gravità.In particolare, non spingere direttamente il coperchio in plastica bianca, per non danneggiare il sensore.
Specifica:

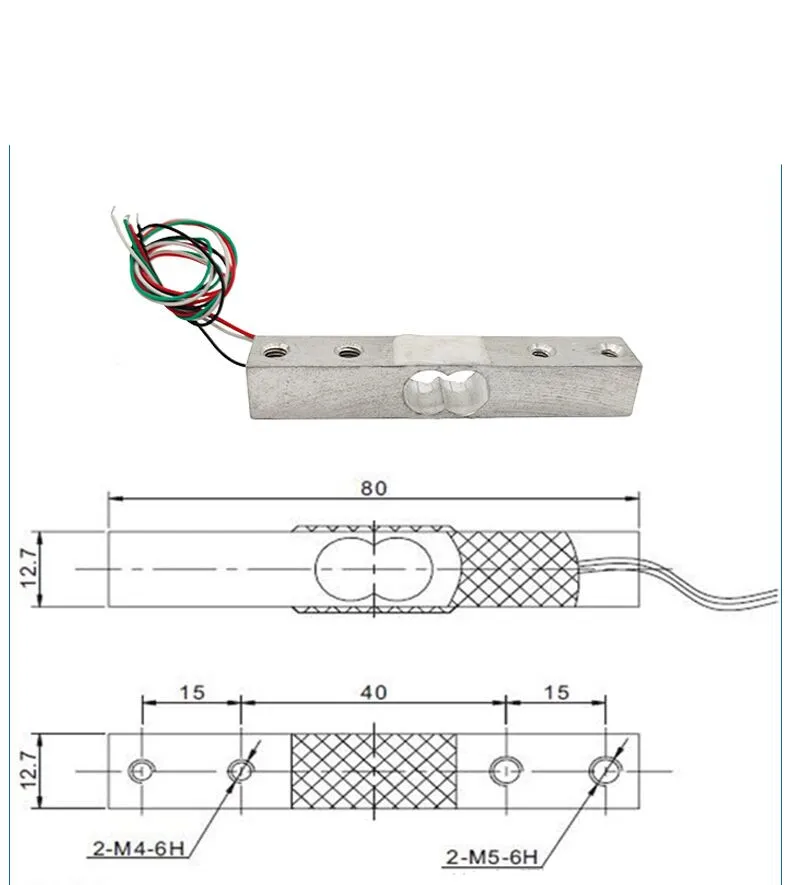

Modello: YZC-131
Carico nominale: 1 Kg / 2 Kg / 3 Kg / 5 Kg / 10 Kg (opzionale)
Sensibilità di uscita: 1,0±0,1 mV/V
Uscita zero: ±0,1 mV/V
Non lineare: 0,05% F.S
Isteresi: 0,05% F.S
Ripetibilità: 0,05% F.S
Fluenza: 0,05% F.S/3min
Deriva della temperatura zero: 0,05% F.S/10°C
Deriva della sensibilità alla temperatura: 0,05% F.S/10°C
Ingressi: rosso + (alimentazione), nero – (alimentazione)
Uscita: Verde + (segnale), Bianco – (segnale)
Tensione operativa consigliata: 3 -12 V CC
Tensione massima di funzionamento: 15 V CC
Impedenza di ingresso: 1115±10%Ω
Impedenza di uscita: 1000±10%Ω
Classe di protezione: IP65
Materiale: lega di alluminio
Peso: 30 g
Il pacchetto include:

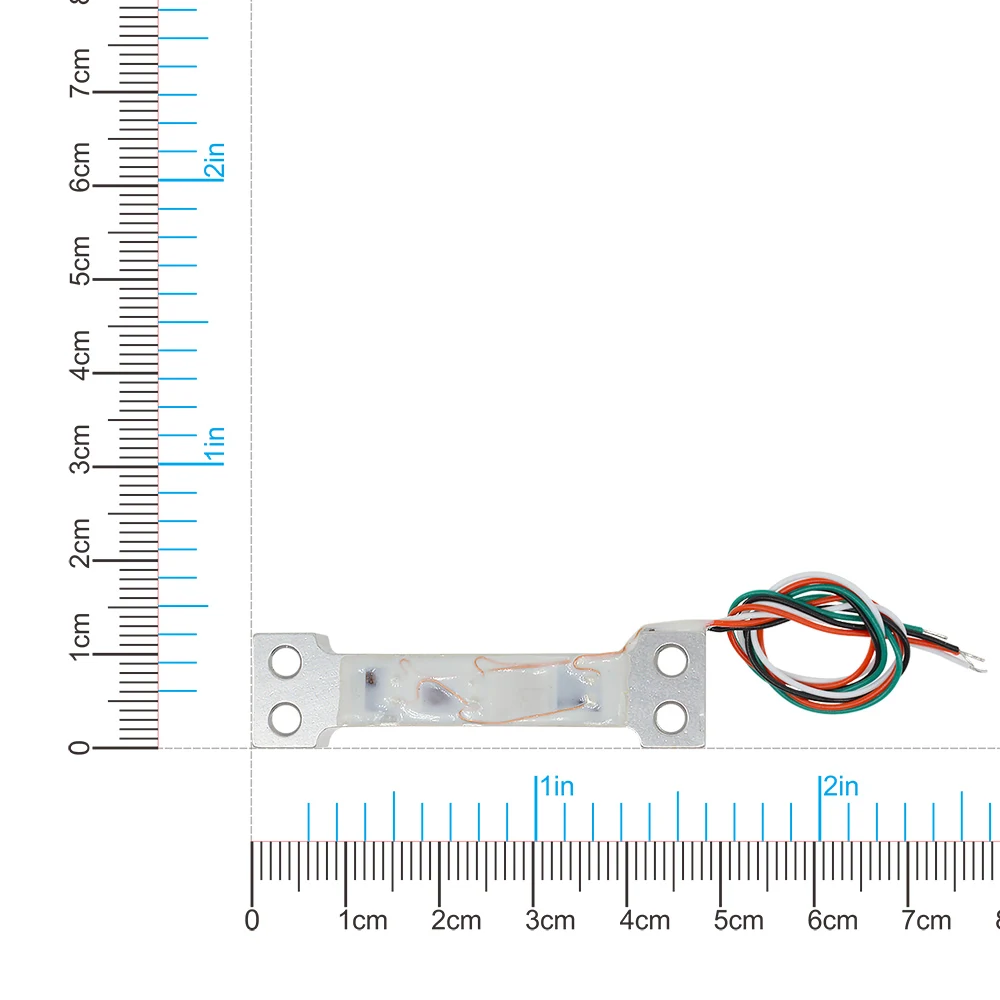

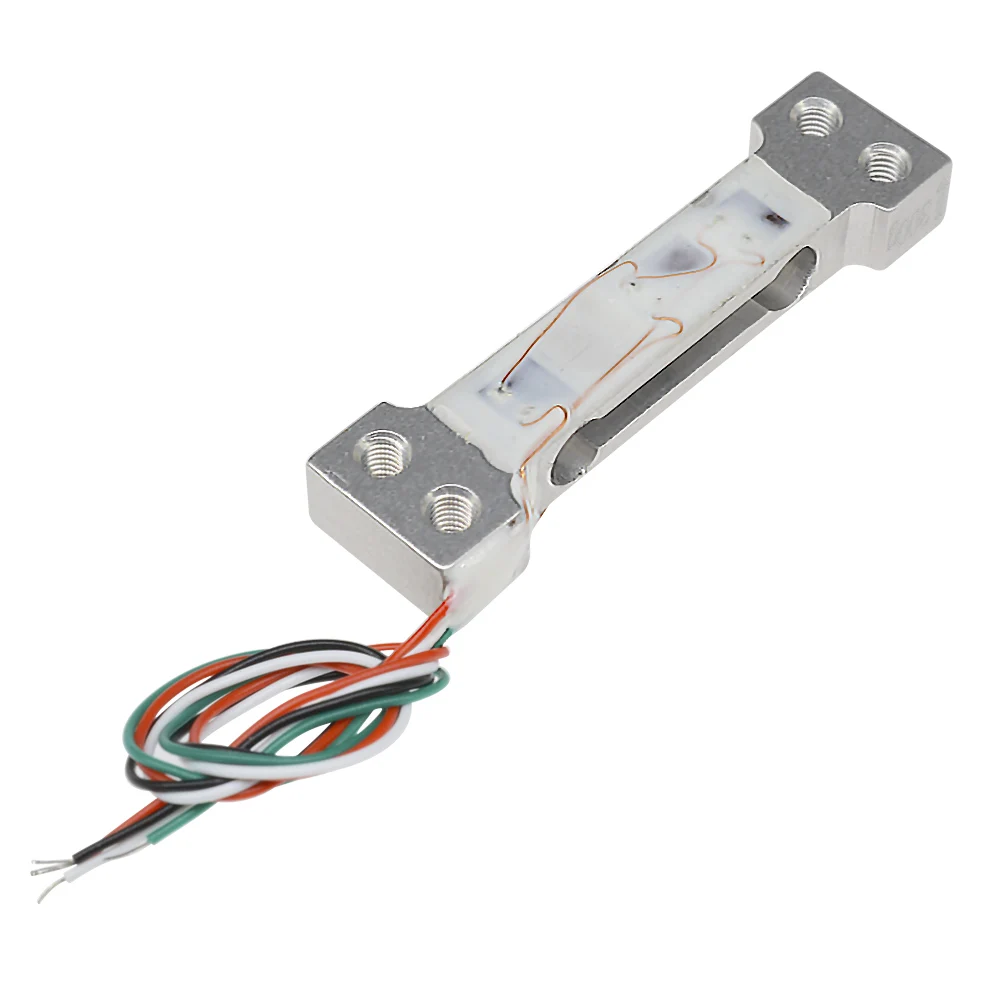

1 * Cella di carico in miniatura in lega di alluminio con filo DC 3 -12V
