Nota!!!
La tensione della batteria, la tensione e l’alimentazione del pannello solare devono corrispondere
La tensione operativa del LED e l’alimentazione collegata all’uscita devono corrispondere alla tensione della batteria.
Caratteristiche: ricarica durante il giorno, accensione automatica delle luci la sera, spegnimento automatico delle luci all’alba e la tensione della batteria è la tensione di uscita.Il circuito controlla l’uscita rilevando cambiamenti nella tensione del pannello solare, eliminando la necessità di elementi fotosensibili ed è adatto a una varietà di batterie.
Ambito di applicazione: luci solari per prato, luci paesaggistiche, luci da giardino, luci da corridoio, lampioni fai-da-te, ecc.
Nota: le batterie devono essere utilizzate con piastre protettive.
Tensione in ingresso (solare): 4,5 V-28 V CC
Tensione di carica:
(Batteria al litio): 3,6 V-16,8 V (1S-4S);
Quando la tensione di ingresso 22-28 V (<=20 W, <=2 A), accedi alla batteria al litio: 4 S
Quando la tensione di ingresso è 18-22 V (<= 18 W, <=2 A), accedi alla batteria al litio: 3 S
Quando la tensione di ingresso è 10-14 V (<=15 W, <=2 A), accedi alla batteria al litio: 2 S
Quando la tensione di ingresso è 5-7 V (<=12 W, <=2 A), accedi alla batteria al litio: 1 S
(Batteria LiFePO4): 3,2 V-12,8 V (1S-4S)
Quando tensione in ingresso 18-22 V (<=20 W, <=2 A), 4 S
Quando tensione in ingresso 12-14 V (<=18 W, <=2 A), 3 S
Quando tensione in ingresso 9-12 V (<=15 W, <=2 A), 2 S
Quando tensione in ingresso 4,5-7 V (<=12 W, <=2 A), 1 S
Requisiti delle luci a LED:
4S non può superare i 12w
3S non può superare 9w
2S non può superare i 5w
1S non può superare i 3w
Nota:
1.Corrente di uscita di lavoro stabile della scheda: <= 600 mA
2.La ricarica anti-inversione impedisce la protezione da sovraccarico e scarica eccessiva.Le batterie devono essere protette.
3.La scheda di controllo deve prestare attenzione all’impermeabilità e all’isolamento.
4.La lampada LED non può utilizzare l’azionamento boost.
5.La tensione della batteria del controller è la tensione di uscita, tensione limite di corrente illimitata.
6.Le sfere della lampada a LED non possono essere utilizzate direttamente e devono essere azionate da un azionamento step-down o da un resistore di limitazione della corrente in serie.
7.Le perle della lampada a LED non possono essere utilizzate con driver step-up.
8.Se è necessario chiudere di notte o trasportare spazio di archiviazione, l’interfaccia switch SW è stata riservata e l’apertura può essere installata tagliando.
Sequenza di cablaggio:
1.Batteria (deve essere dotata di circuito di protezione),
2.LED (la batteria al litio è alimentata e l’interruttore è stato acceso, il LED si accende in questo momento)
3.Pannelli solari (in questo momento, il pannello solare ha un LED spento e nessun LED acceso).
Contenuto della confezione
100% nuovo di zecca

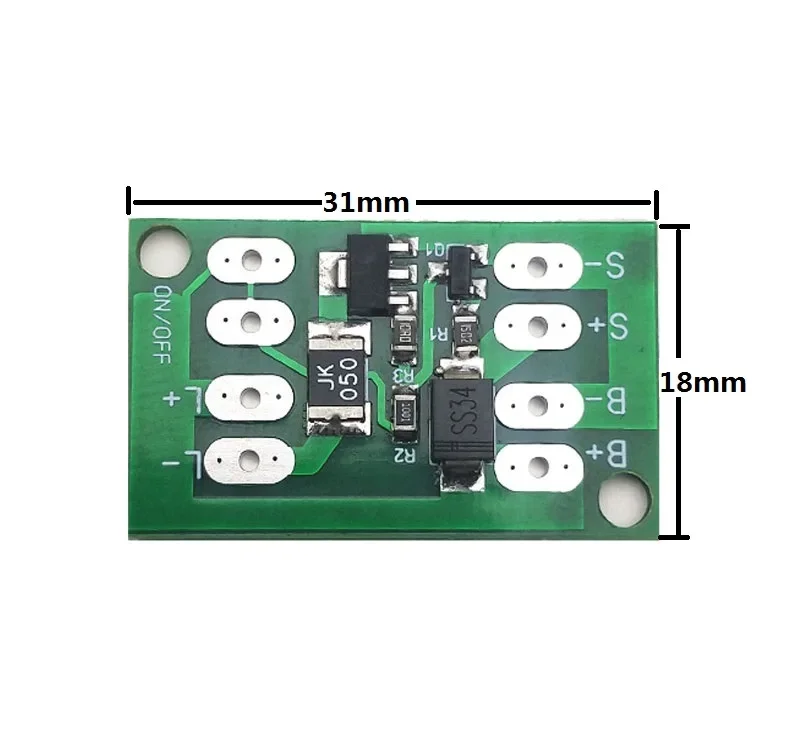

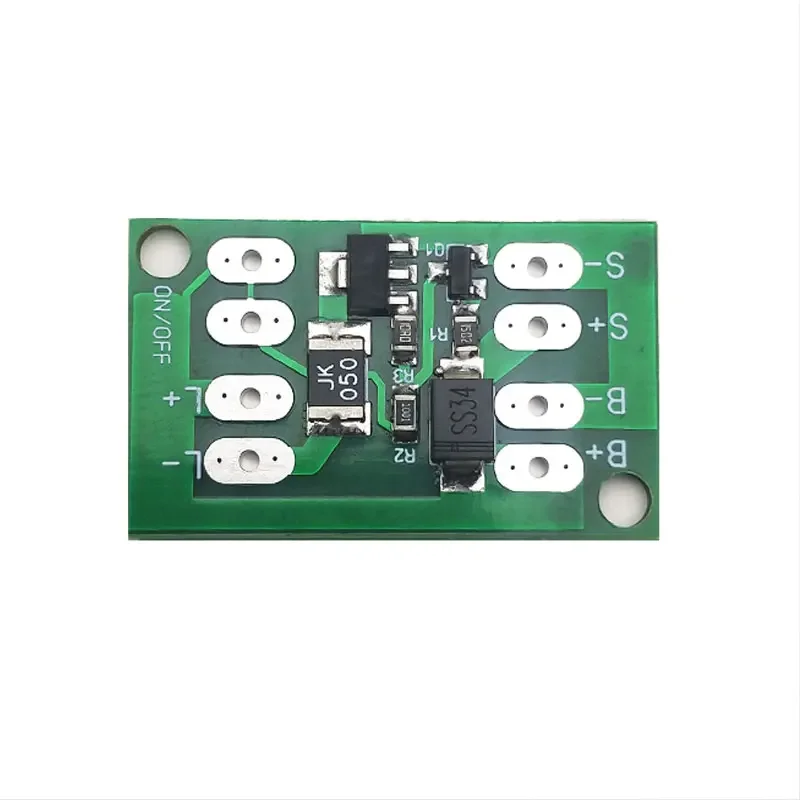

1 XSolar Regolatore di carica Interruttore di controllo della luce automatica Scheda di ricarica della batteria al litio
